001-附录A 给排水管道工程分项、分部、单位工程划分
给排水管道工程分项,分部,单位工程划分

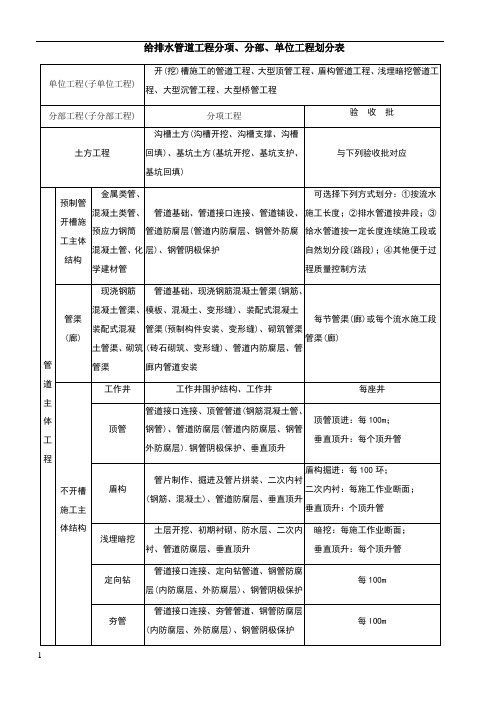

附录A 给排水管道工程分项、分部、单位工程划分表A 给排水管道工程分项、分部、单位工程划分表单位工程（子单位工程）开（挖）槽施工的管道工程、大型顶管工程、盾构管道工程、浅埋暗挖管道工程、大型沉管工程、大型桥管工程分部工程（子分部工程）分项工程验收批土方工程沟槽土方（沟槽开挖、沟槽支撑、沟槽回填）、基坑土方（基坑开挖、基坑支护、基坑回填）与下列验收批对应管道主体工程预制管开槽施工主体结构金属类管、混凝土类管、预应力钢筒混凝土管、化学建材管管道基础、管道接口连接、管道铺设、管道防腐层（管道内防腐层、钢管外防腐层）、钢管阴极保护可选择下列方式划分：①按流水施工长度；②排水管道按井段；③给水管道按一定长度连续施工段或自然划分段（路段）；④其他便于过程质量控制方法管渠（廊）现浇钢筋混凝土管渠、装配式混凝土管渠、砌筑管渠管道基础、现浇钢筋混凝土管渠（钢筋、模板、混凝土、变形缝）、装配式混凝土管渠（预制构析安装、变形缝）、砌筑管渠（砖石砌筑、变形缝）、管道内防腐层、管廊内管道安装每节管渠（廊）或每个流水施工段管渠（廊）不开槽施工主体结构工作井工作井围护结构、工作井每座井顶管管道接口连接、顶管管道（钢筋混凝土管、钢管）、管道防腐层（管道内防腐层、钢管外防腐层）、钢管阴极保护、垂直顶升顶管顶进：每100m；垂直顶升：每个顶升管续表A不开槽施工主体结构盾构管处制作、掘进及管处拼装、二次内衬（钢筋、混凝土）、管道防腐层、垂直顶升盾构掘进：每100环；二次内衬：每施工作业断面；竽顶升：每个顶升管浅埋暗挖土层开挖、初期衬砌、防水层、二次内衬、管道防腐层、垂直顶升暗挖：每施工作业断面；垂直顶升：每个顶升管定向钻管道接口连接、定向钻管道、钢管防腐层（内防腐层、外防腐层）、钢管阴极保护每100m 夯管管道接口连接、夯管管道、钢管防腐层（内防腐层、外防腐层）、钢管阴极保护第100m沉管组对拼装沉管基槽浚挖及管基处理、管道接口连接、管道防腐层、管道沉放、稳管及回填每100m（分段拼装按每段，且不大于100m）预制钢筋混凝土沉管基槽浚挖及管基处理、预制钢筋混凝土管节制作（钢筋、模板、混凝土）、管节接口预制加工、管道沉放、稳管及顺填每节预制钢筋混凝土管桥管管道接口连接、管道防腐层（内防腐层、外防腐层）、桥管管道每跨或每100m;分段拼装按每跨或每段，且不大于100m附属构筑物工程井室（现浇混凝土结构、砖砌结构、预制拼装结构）、雨水口及支连管、支墩同一结构类型的附属构筑物不大于10个注：1 大型顶管工程、大型沉管工程、大型桥管工程及盾构、浅埋暗挖管道工程，可设独立的单位工程；2 大型顶管工程：指管道一次顶进长度大于300m的管道工程；3 大型沉管工程：指预制钢筋混凝土管沉管工程；对于成品管组对拼装的沉管工程，应为多年平均水位水面宽度不小 于200m，或多年平均水位水面宽度100～200m之间，且相应水深不小于5m;4 大型桥管工程：总跨长度不小于300m或主跨长度不小于100m;5 土方工程中涉及地基处理、基坑支护等，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB 50202等相关规定执行；6 桥管的地基与基础、围护结构工程，可按桥梁工程规范的有关规定执行；7 工作井的地基与基础、围护结构工程，可按殃行国家标准《建筑地基基础工程施工质量验收规范》GB 50202、《混凝土结构工程施工质量验收规范》GB 50204、《地下防水工程质量验收规范》GB 50208、《给水排水构筑物工程施工及验收规范》GB 50141等相关规定执行。
给排水管道工程分项分部单位工程划分表
立的单位工程；
2 大型顶管工程：指管道一次顶进长度大于300m的管道工程；
3 大型沉管工程：指预制钢筋混凝土管沉管工程；对于成品管组对拼装的沉管工程,
应为多年平均水位水面宽度不小于200m,或多年平均水位水面宽度100～200m之间,且相应水深不小于5m；
4 大型桥管工程：总跨长度不小于300m或主跨长度不小于100m；
5 土方工程中涉及地基处理、基坑支护等,可按现行国家标准建筑地基基础工程施工
质量验收规范GB 50202等相关规定执行；
6 桥管的地基与基础、下部结构工程,可按桥梁工程规范的有关规定执行；
7 工作井的地基与基础、围护结构工程,可按现行国家标准建筑地基基础工程施工质
量验收规范GB 50202、混凝土结构工程施工质量验收规范CB 50204、地下防水工程质量验收规范GB 50208、给水排水构筑物工程施工及验收规范GB 50141等相关规定执行;。
给排水管道工程分项分部单位工程划分
给排水管道工程分项分部单位工程划分一、前言在建筑工程中，给排水系统是一个非常重要的部分，它负责将污水和雨水从建筑物中排出，确保建筑物的正常使用和居住环境的卫生条件。
而给排水管道工程是给排水系统的核心组成部分，因此分项分部单位工程的划分对于管道工程的实施起着至关重要的作用。
二、分项分部单位工程的概念分项分部单位工程是指在工程总体设计划分的基础上，根据工程的任务、性质、功能、布置等因素，将工程按照一定标准和规范进行细分的工程部分。
在给排水管道工程中，分项分部单位工程的划分是为了对工程进行合理的组织和管理，确保工程的质量和进度。
三、分项分部单位工程的划分原则1. 结构分工原则：根据给排水工程的结构和功能特点，将工程分成不同的部分，如室内给水系统、室外给水系统、室内排水系统、室外排水系统等。
2. 工序分工原则：根据工程的施工流程和工序要求，将工程划分成不同的施工阶段，如土方工程、基础工程、管道安装工程等。
3. 功能分工原则：根据不同的功能要求，将工程划分成不同的部分，如供水工程、排水工程、消防工程等。
4. 工程量分工原则：根据工程的施工量和工程量计算，将工程划分成不同的部分，如小口径管道工程、大口径管道工程等。
5. 空间分工原则：根据工程的空间布置和结构特点，将工程划分成不同的区域，如地下管道工程、地面管道工程等。
四、给排水管道工程的分项分部单位工程划分根据以上原则，在给排水管道工程中，可以将工程划分成以下分项分部单位工程：1. 室内给水系统：(1) 室内给水管道工程：包括给水管道的设计、安装和测试工作。
(2) 室内给水设备工程：包括给水设备的选型、安装和调试工作。
(3) 室内给水防护工程：包括给水管道的保温和防腐工作。
2. 室外给水系统：(1) 室外给水管道工程：包括给水管道的设计、施工和试验工作。
(2) 室外给水设备工程：包括给水设备的选型、安装和调试工作。
(3) 室外给水调节工程：包括给水调节设备的选型、安装和调试工作。
给排水管道工程分项、分部、单位工程划分表
给排水管道工程分项、分部、单位工程划分表
2 大型顶管工程：指管道一次顶进长度大于300m的管道工程；
3 大型沉管工程：指预制钢筋混凝土管沉管工程；对于成品管组对拼装的沉管工程，应为多年平均水
位水面宽度不小于200m，或多年平均水位水面宽度100～200m之间，且相应水深不小于5m；
4 大型桥管工程：总跨长度不小于300m或主跨长度不小于100m；
5 土方工程中涉及地基处理、基坑支护等，可按现行国家标准《建筑地基基础工程施工质量验收规范》
GB 50202等相关规定执行；
6 桥管的地基与基础、下部结构工程，可按桥梁工程规范的有关规定执行；
7 工作井的地基与基础、围护结构工程，可按现行国家标准《建筑地基基础工程施工质量验收规范》
GB 50202、《混凝土结构工程施工质量验收规范》CB 50204、《地下防水工程质量验收规范》GB 50208、《给水排水构筑物工程施工及验收规范》GB 50141等相关规定执行。
给排水管道工程分项、分部、单位工程划分标准表.doc
给排水管道工程分项、分部、单位工程划分表开 (挖)槽施工的管道工程、大型顶管工程、盾构管道工程、浅埋暗挖管道工单位工程 ( 子单位工程 )程、大型沉管工程、大型桥管工程分部工程 ( 子分部工程 )分项工程验收批沟槽土方 (沟槽开挖、沟槽支撑、沟槽回土方工程填 )、基坑土方 (基坑开挖、基坑支护、基与下列验收批对应坑回填 )预制管开槽施工主体结构管渠 (廊 )管道主体不开槽工施工主程体结构金属类管、可选择下列方式划分：①按流水混凝土类管、管道基础、管道接口连接、管道铺设、施工长度；②排水管道按井段；③预应力钢筒管道防腐层 (管道内防腐层、钢管外防腐给水管道按一定长度连续施工段或混凝土管、化层 )、钢管阴极保护自然划分段 (路段 )；④其他便于过程学建材管质量控制方法现浇钢筋管道基础、现浇钢筋混凝土管渠(钢筋、混凝土管渠、模板、混凝土、变形缝 )、装配式混凝土管每节管渠 (廊 )或每个流水施工段装配式混凝渠 (预制构件安装、变形缝 )、砌筑管渠(砖管渠 (廊 )土管渠、砌筑石砌筑、变形缝 )、管道内防腐层、管廊内管渠管道安装工作井工作井围护结构、工作井每座井管道接口连接、顶管管道 (钢筋混凝土管、顶管顶进：每 100m；顶管钢管 )、管道防腐层 (管道内防腐层、钢管垂直顶升：每个顶升管外防腐层 ).钢管阴极保护、垂直顶升管片制作、掘进及管片拼装、二次内衬盾构掘进：每100 环；盾构二次内衬：每施工作业断面；(钢筋、混凝土 )、管道防腐层、垂直顶升垂直顶升：个顶升管浅埋暗挖土层开挖、初期衬砌、防水层、二次内暗挖：每施工作业断面；衬、管道防腐层、垂直顶升垂直顶升：每个顶升管定向钻管道接口连接、定向钻管道、钢管防腐每 100m层 (内防腐层、外防腐层 )、钢管阴极保护夯管管道接口连接、夯管管道、钢管防腐层每 lOOm(内防腐层、外防腐层)、钢管阴极保护组对拼基槽浚挖及管基处理、管道接口连接、每 100m( 分段拼装按每段，且不装沉管管道防腐层、管道沉放、稳管及回填大于 100m)沉管基槽浚挖及管基处理、预制钢筋混凝土预制钢筋管节制作 (钢筋、模板、混凝土)、管节接每节预制钢筋混凝土管混凝土沉管口预制加工、管道沉放、稳管及回填桥管管道接口连接、管道防腐层(内防腐层、每跨或每 100m；分段拼装按每跨外防腐层 )、桥管管道或每段，且不大于100m附属构筑物工程井室 (现浇混凝土结构、砖砌结构、顶制同一结构类型的附属构筑物不大拼装结构 )、雨水口及支连管、支墩于 10 个注： 1 大型顶管工程、大型沉管工程、大型桥管工程及盾构、浅埋暗挖管道工程，可设独立的单位工程；2 大型顶管工程：指管道一次顶进长度大于300m 的管道工程；3 大型沉管工程：指预制钢筋混凝土管沉管工程；对于成品管组对拼装的沉管工程，应为多年平均水位水面宽度不小于200m ，或多年平均水位水面宽度100～200m 之间，且相应水深不小于5m ；4 大型桥管工程：总跨长度不小于300m 或主跨长度不小于 100m ；5土方工程中涉及地基处理、基坑支护等，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB 50202 等相关规定执行；6桥管的地基与基础、下部结构工程，可按桥梁工程规范的有关规定执行；7工作井的地基与基础、围护结构工程，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB 50202、《混凝土结构工程施工质量验收规范》CB 50204、《地下防水工程质量验收规范》GB 50208、《给水排水构筑物工程施工及验收规范》GB 50141 等相关规定执行。
给排水管道工程分项、分部、单位工程划分表
2 大型顶管工程：指管道一次顶进长度大于300m的管道工程；
3 大型沉管工程：指预制钢筋混凝土管沉管工程；对于成品管组对拼装的沉管工程，应为多年平均水
位水面宽度不小于200m，或多年平均水位水面宽度100～200m之间，且相应水深不小于5m；
4 大型桥管工程：总跨长度不小于300m或主跨长度不小于100m；
5 土方工程中涉及地基处理、基坑支护等，可按现行国家标准《建筑地基基础工程施工质量验收规范》
GB 50202等相关规定执行；
6 桥管的地基与基础、下部结构工程，可按桥梁工程规范的有关规定执行；
7 工作井的地基与基础、围护结构工程，可按现行国家标准《建筑地基基础工程施工质量验收规范》
GB 50202、《混凝土结构工程施工质量验收规范》CB 50204、《地下防水工程质量验收规范》GB 50208、《给水排水构筑物工程施工及验收规范》GB 50141等相关规定执行。
给排水管道工程分项分部单位工程划分表
工程名称
试验日期
年月日
桩号及地段
管道内径(mm)
管材种类
接口种类
试验段长度(m)
工作压力(Mpa)
试验压力
(Mpa)
5
施工技术管理
①施工组织设计(施工方案)、专题施工方案及批复;②焊接工艺评定及作业指导书;③图纸会审、施工技术交底;④设计变更、技术联系单;⑤质量事故(问题)处理;⑥材料、设备进场验收;计量仪器校核报告;⑦工程会议纪要;⑧施工日志
6
验收记录
①验收批、分项、分部(子分部)、单位(子单位)工程质量验收记录;②隐蔽验收记录
浅埋暗挖
土层开挖、初期衬砌、防水层、二次内衬、管道防腐层、垂直顶升
暗挖:每施工作业断面
垂直顶升:每个顶升管
定向钻
管道接口连接、定向钻管道、钢管防腐层(内防腐层、外防腐层)、钢管阴极保护
每100m
夯管
管道接口连接、夯管管道、钢管防腐层(内防腐层、外防腐层)、钢管阴极保护
每100m
沉管
组队拼装沉管
基槽溹挖及管基处理、管道接口连接、管道防腐层、管道沉放、稳管及回填
附录给排水管道工程分项、分部、单位工程划分表
单位工程
(子单位工程)
开(挖)槽施工的管道工程、大型顶管工程、
盾构管道工程、浅埋暗挖管道工程、
大型沉管工程、大型桥管工程
分部工程
(子分部工程)
分项工程
验收批
土方工程
沟槽土方(沟槽开挖、沟槽支撑、沟槽回填)、基坑土方(基坑开挖、基坑支护、基坑回填)
与下列验收批对应
3
结构安全与使用功能性检测
①管道水压试验;②给水管道冲洗消毒;③管道位置及高程;④浅埋暗挖管道、盾构管片拼装变形测量;⑤混凝土结构管道渗漏水调查;⑥管道及抽生泵站设备(或系统)调试、电气设备电试;⑦阴极保护系统测试;⑧桩基动测、静载试验
给排水管道工程分项、分部、单位工程划分表
给排水管道工程分项、分部、单位工程划分表
2 大型顶管工程：指管道一次顶进长度大于300m的管道工程；
3 大型沉管工程：指预制钢筋混凝土管沉管工程；对于成品管组对拼装的沉管工程，应为多年平均水
位水面宽度不小于200m，或多年平均水位水面宽度100～200m之间，且相应水深不小于5m；
4 大型桥管工程：总跨长度不小于300m或主跨长度不小于100m；
5 土方工程中涉及地基处理、基坑支护等，可按现行国家标准《建筑地基基础工程施工质量验收规范》
GB 50202等相关规定执行；
6 桥管的地基与基础、下部结构工程，可按桥梁工程规范的有关规定执行；
7 工作井的地基与基础、围护结构工程，可按现行国家标准《建筑地基基础工程施工质量验收规范》
GB 50202、《混凝土结构工程施工质量验收规范》CB 50204、《地下防水工程质量验收规范》GB 50208、《给水排水构筑物工程施工及验收规范》GB 50141等相关规定执行。
给排水管道工程分项、分部、单位工程划分表
给排水管道工程分项、分部、单位工程划分表
2 大型顶管工程：指管道一次顶进长度大于300m的管道工程；
3 大型沉管工程：指预制钢筋混凝土管沉管工程；对于成品管组对拼装的沉管工程，应为多年平均水
位水面宽度不小于200m，或多年平均水位水面宽度100～200m之间，且相应水深不小于5m；
4 大型桥管工程：总跨长度不小于300m或主跨长度不小于100m；
5 土方工程中涉及地基处理、基坑支护等，可按现行国家标准《建筑地基基础工程施工质量验收规范》
GB 50202等相关规定执行；
6 桥管的地基与基础、下部结构工程，可按桥梁工程规范的有关规定执行；
7 工作井的地基与基础、围护结构工程，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB 50202、《混凝土结构工程施工质量验收规范》CB 50204、《地下防水工程质量验收规范》GB 50208、《给水排水构筑物工程施工及验收规范》GB 50141等相关规定执行。
附录A 给排水管道工程分项、分部、单位工程划分
工作井
工作井围护结构、工作井
每座井
不开槽 施工主 体结构
顶管
管道接口连接、顶管管道（钢筋混凝土管 、钢管）、管道防腐层（管道内防腐层、 钢管外防腐层）、钢管阴极保护、垂直顶 升
顶管顶进：每100m； 垂直顶升：每个顶升管
现浇钢筋混 管 道 管渠 凝土管渠、 主 （廊） 装配式混凝 土管渠、砌 体 筑管渠 工 程
管道基础、现浇钢筋混凝土管渠（钢筋、 模板、混凝土、变形缝）、装配式混凝土 管渠（预制构析安装、变形缝）、砌筑管 渠（砖石砌筑、变形缝）、管道内防腐层 、管廊内管道安装
每节管渠（廊）或每个流水施工段管渠 （廊）
与下列验收批对应
预制管 开槽施 工主体 结构
金属类管、 混凝土类管 、预应力钢 筒混凝土管 、化学建材 管
可选择下列方式划分： ①按流水施工长度； 管道基础、管道接口连接、管道铺设、管 ②排水管道按井段； 道防腐层（管道内防腐层、钢管外防腐 ③给水管道按一定长度连续施工段或自然 层）、钢管阴极保护 划分段（路段）； ④其他便于过程质量控制方法
附录A 给排水管道工程分项、 分部、单位工程划分
表A 给排水管道工程分项、分部、单位工程划分表
单位工程 （子单位工程）
Hale Waihona Puke 开（挖）槽施工的管道工程、大型顶管工程、 盾构管道工程、浅埋暗挖管道工程、 大型沉管工程、大型桥管工程
分部工程 （子分部工程）
分项工程
验收批
土方工程
沟槽土方（沟槽开挖、沟槽支撑、沟槽回 填）、基坑土方（基坑开挖、基坑支护、 基坑回填）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工作井
工作井围护结构、工作井
每座井
不开槽 施工主 体结构
顶管
管道接口连接、顶管管道（钢筋混凝土管 、钢管）、管道防腐层（管道内防腐层、 钢管外防腐层）、钢管阴极保护、垂直顶 升
顶管顶进：每100m； 垂直顶升：每个顶升管
附录A 给排水管道工程分项、 分部、单位工程划分
表A 给排水管道工程分项、分部、单位工程划分表
单位工程 （子单位工程）
开（挖）槽施工的管道工程、大型顶管工程、 盾构管道工程、浅埋暗挖管道工程、 大型沉管工程、大型桥管工程
分部工程 （子分部工程）
分项工程
验收批土方工程Fra bibliotek沟槽土方（沟槽开挖、沟槽支撑、沟槽回 填）、基坑土方（基坑开挖、基坑支护、 基坑回填）
与下列验收批对应
预制管 开槽施 工主体 结构
金属类管、 混凝土类管 、预应力钢 筒混凝土管 、化学建材 管
可选择下列方式划分： ①按流水施工长度； 管道基础、管道接口连接、管道铺设、管 ②排水管道按井段； 道防腐层（管道内防腐层、钢管外防腐 ③给水管道按一定长度连续施工段或自然 层）、钢管阴极保护 划分段（路段）； ④其他便于过程质量控制方法
现浇钢筋混 管 道 管渠 凝土管渠、 主 （廊） 装配式混凝 土管渠、砌 体 筑管渠 工 程
管道基础、现浇钢筋混凝土管渠（钢筋、 模板、混凝土、变形缝）、装配式混凝土 管渠（预制构析安装、变形缝）、砌筑管 渠（砖石砌筑、变形缝）、管道内防腐层 、管廊内管道安装
每节管渠（廊）或每个流水施工段管渠 （廊）
