基础测量方案

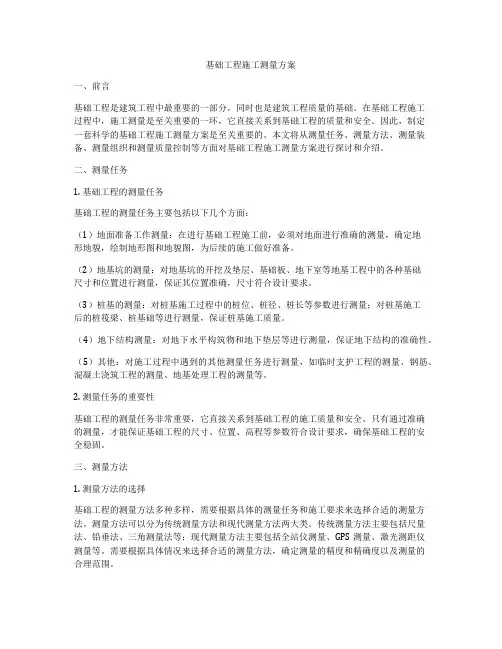

基础工程施工测量方案
基础工程施工测量方案一、前言基础工程是建筑工程中最重要的一部分，同时也是建筑工程质量的基础。
在基础工程施工过程中，施工测量是至关重要的一环，它直接关系到基础工程的质量和安全。
因此，制定一套科学的基础工程施工测量方案是至关重要的。
本文将从测量任务、测量方法、测量装备、测量组织和测量质量控制等方面对基础工程施工测量方案进行探讨和介绍。
二、测量任务1. 基础工程的测量任务基础工程的测量任务主要包括以下几个方面：（1）地面准备工作测量：在进行基础工程施工前，必须对地面进行准确的测量，确定地形地貌，绘制地形图和地貌图，为后续的施工做好准备。
（2）地基坑的测量：对地基坑的开挖及垫层、基础板、地下室等地基工程中的各种基础尺寸和位置进行测量，保证其位置准确，尺寸符合设计要求。
（3）桩基的测量：对桩基施工过程中的桩位、桩径、桩长等参数进行测量；对桩基施工后的桩筏梁、桩基础等进行测量，保证桩基施工质量。
（4）地下结构测量：对地下水平构筑物和地下垫层等进行测量，保证地下结构的准确性。
（5）其他：对施工过程中遇到的其他测量任务进行测量，如临时支护工程的测量、钢筋、混凝土浇筑工程的测量、地基处理工程的测量等。
2. 测量任务的重要性基础工程的测量任务非常重要，它直接关系到基础工程的施工质量和安全。
只有通过准确的测量，才能保证基础工程的尺寸、位置、高程等参数符合设计要求，确保基础工程的安全稳固。
三、测量方法1. 测量方法的选择基础工程的测量方法多种多样，需要根据具体的测量任务和施工要求来选择合适的测量方法。
测量方法可以分为传统测量方法和现代测量方法两大类。
传统测量方法主要包括尺量法、铅垂法、三角测量法等；现代测量方法主要包括全站仪测量、GPS测量、激光测距仪测量等。
需要根据具体情况来选择合适的测量方法，确定测量的精度和精确度以及测量的合理范围。
2. 测量方法的操作针对不同的测量任务和测量方法，需要制定相应的测量操作程序，并对测量人员进行培训，保证他们掌握必要的测量技能。
基础测量方案
基础测量方案标题：基础测量方案引言概述：基础测量是建造工程中至关重要的一环，它直接影响到建造物的稳定性和结构的完整性。
因此，制定一个科学合理的基础测量方案至关重要。
本文将从测量前的准备工作、测量方法选择、数据处理、质量控制和报告编制等五个方面详细介绍基础测量方案。
一、测量前的准备工作1.1 确定测量目的：首先要明确测量的目的是什么，是为了设计基础结构还是为了施工监理。
1.2 采集相关资料：采集建造设计图纸、土质勘测报告、地质勘探报告等相关资料，以便为测量提供依据。
1.3 确定测量范围：明确测量的范围和精度要求，以便选择合适的测量方法和仪器。
二、测量方法选择2.1 静态测量方法：适合于基础的水平、垂直位移测量，常用的仪器有水准仪、全站仪等。
2.2 动态测量方法：适合于基础的振动、变形监测，常用的仪器有动态位移仪、应变计等。
2.3 静动结合方法：将静态和动态测量方法结合起来，可以更全面地监测基础的变化情况。
三、数据处理3.1 数据采集：根据测量方法选择合适的数据采集方式，确保数据的准确性和完整性。
3.2 数据处理：对采集到的数据进行处理和分析，得出准确的测量结果。
3.3 数据存储：将处理后的数据进行存储和备份，以备后续的查阅和分析。
四、质量控制4.1 仪器校准：定期对测量仪器进行校准，确保测量结果的准确性。
4.2 现场监督：对测量现场进行监督和检查，确保测量过程的顺利进行。
4.3 数据验证：对测量结果进行验证和比对，确保数据的准确性和可靠性。
五、报告编制5.1 报告结构：编制测量报告时应包括测量目的、方法选择、数据处理、质量控制和结论等内容。
5.2 报告格式：报告应按照规定的格式编制，清晰简洁，便于查阅和理解。
5.3 报告提交：将编制好的测量报告及时提交给相关部门或者人员，以便后续的工程设计和施工。
总结：基础测量方案的制定需要充分考虑测量前的准备工作、测量方法选择、数据处理、质量控制和报告编制等方面，确保测量工作的科学性和准确性。

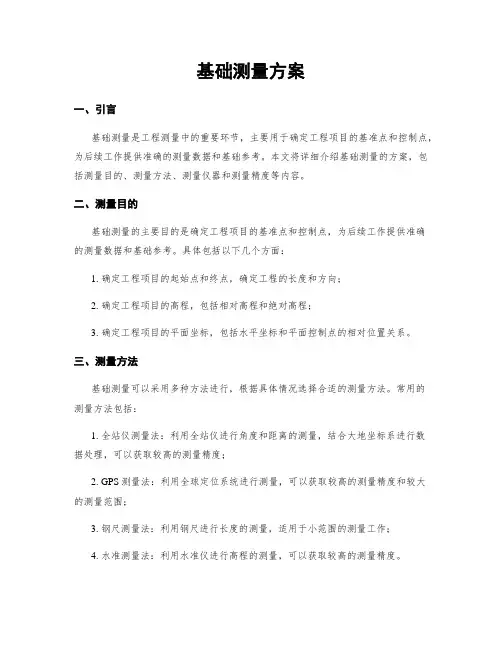

基础测量方案
基础测量方案一、引言基础测量是工程测量中的重要环节，主要用于确定工程项目的基准点和控制点，为后续工作提供准确的测量数据和基础参考。
本文将详细介绍基础测量的方案，包括测量目的、测量方法、测量仪器和测量精度等内容。
二、测量目的基础测量的主要目的是确定工程项目的基准点和控制点，为后续工作提供准确的测量数据和基础参考。
具体包括以下几个方面：1. 确定工程项目的起始点和终点，确定工程的长度和方向；2. 确定工程项目的高程，包括相对高程和绝对高程；3. 确定工程项目的平面坐标，包括水平坐标和平面控制点的相对位置关系。
三、测量方法基础测量可以采用多种方法进行，根据具体情况选择合适的测量方法。
常用的测量方法包括：1. 全站仪测量法：利用全站仪进行角度和距离的测量，结合大地坐标系进行数据处理，可以获取较高的测量精度；2. GPS测量法：利用全球定位系统进行测量，可以获取较高的测量精度和较大的测量范围；3. 钢尺测量法：利用钢尺进行长度的测量，适用于小范围的测量工作；4. 水准测量法：利用水准仪进行高程的测量，可以获取较高的测量精度。
四、测量仪器基础测量需要使用一系列的测量仪器进行，根据具体的测量任务选择合适的测量仪器。
常用的测量仪器包括：1. 全站仪：用于测量角度和距离，可以实现高精度的测量；2. GPS接收机：用于接收卫星信号，实现高精度的位置测量；3. 水准仪：用于测量高程，可以实现高精度的高程测量；4. 钢尺：用于测量长度，适用于小范围的测量工作；5. 数据处理软件：用于对测量数据进行处理和分析，提高测量精度和效率。
五、测量精度基础测量的精度要求较高，具体的测量精度应根据工程项目的要求来确定。
一般情况下，基础测量的精度要求如下：1. 角度测量精度：在±5″以内；2. 距离测量精度：在±(2mm+2ppm)以内；3. 高程测量精度：在±(2mm+2ppm)以内；4. 平面坐标测量精度：在±(2mm+2ppm)以内。
基础工程测量放线方案
基础工程测量放线方案一、任务概述基础工程测量是建筑施工中的重要环节，其放线工作的准确与否直接影响到整个建筑的质量和结构的稳定性。
因此，放线工作需要精确、细致和严谨的执行。
本方案将详细介绍基础工程测量放线的步骤、方法和注意事项，以保证测量放线工作的准确性和可靠性。
二、放线前的准备工作1.了解图纸要求：在进行放线前，必须详细了解施工图纸上的要求，包括基础的位置、尺寸、平面布置、高程要求等。
2.检查测量工具：确认测量仪器（如经纬仪、测距仪等）的完好性，确保其准确性和稳定性。
同时，要准备好必要的绳子、钉子、涂料粉等辅助工具。
3.组织测量人员：合理组织测量人员，保证每个测量点都有专人负责测量工作，避免出现遗漏或重复放线的情况。
4.制定放线计划：根据图纸要求和实际情况，制定详细的放线计划，包括测量点的位置、放线顺序、放线方法等。
三、放线步骤1.确定基准点：首先要确定基准点，一般选择基坑中心点或其它符合测量要求的点作为基准点。
2.测量基准点的坐标：利用经纬仪或其它测量仪器测量基准点的水平、垂直坐标，并记录下来。
3.根据图纸要求，确定测量点的位置：根据图纸上的要求，确定需要放线的测量点的具体位置。
4.精确定位测量点的位置：按照放线计划，利用测距仪、经纬仪等工具进行精确定位测量点的位置。
5.采用合适的放线方法：根据实际情况，采用合适的放线方法进行放线，常见的放线方法有直放、交叉放、垂直放等。
6.记录放线数据：务必准确记录下放线点的坐标和放线的方法，以备后续施工使用。
7.验证放线结果：放线完成后，必须进行放线结果的验证，确保放线的准确性和可靠性。
四、注意事项1.测量放线过程中，必须严格按照图纸要求和放线计划进行，不得随意更改测量点的位置和放线方法。
2.测量仪器的准确性是放线工作的基础，因此在使用测量仪器前，必须进行校准，并保持测量仪器的干净和良好的状态。
3.在测量放线过程中，要特别注意安全，防止发生意外事故。
4.在放线过程中，必须随时与施工单位保持沟通，确保放线工作的协调和顺利进行。
基础测量方案
基础测量方案引言概述：基础测量方案是指在各种工程项目中，为了确保准确性和可靠性而采用的一套测量方法和步骤。
它是工程测量的基础，对于工程项目的设计、施工和监测起着至关重要的作用。
本文将介绍基础测量方案的五个主要部分，分别是测量前的准备工作、测量仪器的选择与校准、测量点的确定和布设、测量数据的采集与处理以及测量结果的分析与应用。
一、测量前的准备工作：1.1 确定测量目的：在进行测量之前，需要明确测量的目的和要求。
这包括确定需要测量的参数、精度要求以及测量的范围和时间等。
1.2 查阅资料：在进行测量之前，需要对相关的工程设计图纸、测量规范和技术文件进行仔细的阅读和理解，以确保测量的准确性和可靠性。
1.3 现场勘测：在进行测量之前，需要进行现场勘测，了解测量的具体情况，包括地形、地貌、周围环境等，以便选择合适的测量方法和仪器。
二、测量仪器的选择与校准：2.1 选择合适的测量仪器：根据测量的目的和要求，选择适合的测量仪器。
需要考虑测量的精度、测量范围、测量方法和测量环境等因素。
2.2 进行仪器校准：在使用测量仪器之前，需要进行仪器的校准，以确保测量结果的准确性。
校准包括仪器的零位校准、量程校准和精度校准等。
2.3 保养和维护仪器：在使用测量仪器过程中，需要进行定期的保养和维护工作，包括清洁、校准和更换损坏部件等，以保证仪器的正常工作和测量的准确性。
三、测量点的确定和布设：3.1 确定测量点的位置：根据测量的要求和目的，确定测量点的位置。
这需要考虑到测量的范围、密度和分布等因素。
3.2 布设测量点：在确定测量点的位置之后，需要进行测量点的布设工作。
这包括确定测量点的标志物、测量点的间距和布设的方式等。
3.3 确保测量点的稳定性：为了保证测量的准确性，需要确保测量点的稳定性。
这包括选择合适的地基、采取防护措施和定期检查等。
四、测量数据的采集与处理：4.1 采集测量数据：在进行测量时，需要使用测量仪器进行数据的采集。

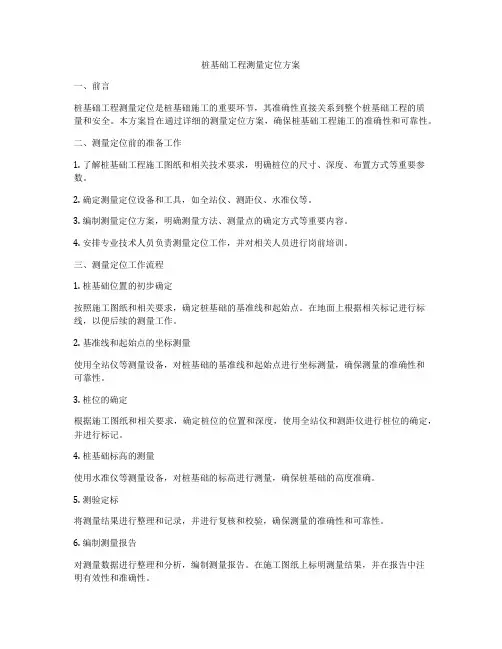

桩基础工程测量定位方案
桩基础工程测量定位方案一、前言桩基础工程测量定位是桩基础施工的重要环节，其准确性直接关系到整个桩基础工程的质量和安全。
本方案旨在通过详细的测量定位方案，确保桩基础工程施工的准确性和可靠性。
二、测量定位前的准备工作1. 了解桩基础工程施工图纸和相关技术要求，明确桩位的尺寸、深度、布置方式等重要参数。
2. 确定测量定位设备和工具，如全站仪、测距仪、水准仪等。
3. 编制测量定位方案，明确测量方法、测量点的确定方式等重要内容。
4. 安排专业技术人员负责测量定位工作，并对相关人员进行岗前培训。
三、测量定位工作流程1. 桩基础位置的初步确定按照施工图纸和相关要求，确定桩基础的基准线和起始点。
在地面上根据相关标记进行标线，以便后续的测量工作。
2. 基准线和起始点的坐标测量使用全站仪等测量设备，对桩基础的基准线和起始点进行坐标测量，确保测量的准确性和可靠性。
3. 桩位的确定根据施工图纸和相关要求，确定桩位的位置和深度，使用全站仪和测距仪进行桩位的确定，并进行标记。
4. 桩基础标高的测量使用水准仪等测量设备，对桩基础的标高进行测量，确保桩基础的高度准确。
5. 测验定标将测量结果进行整理和记录，并进行复核和校验，确保测量的准确性和可靠性。
6. 编制测量报告对测量数据进行整理和分析，编制测量报告。
在施工图纸上标明测量结果，并在报告中注明有效性和准确性。
四、质量控制与保证1. 严格按照测量定位方案进行测量工作，确保每一个环节的准确性和可靠性。
2. 定期对测量设备进行校验和维护，确保测量设备的准确性和稳定性。
3. 对测量人员进行定期培训和考核，确保专业技术人员的能力和水平。
4. 对测量数据进行严格的管理和审核，确保测量数据的准确性和可靠性。
五、安全管理1. 严格遵守相关安全操作规程，确保测量定位工作的安全和稳定。
2. 对测量设备进行定期检查和维护，确保设备的安全和可靠。
3. 做好现场安全保护工作，确保测量定位工作的安全性和稳定性。
基础测量施工方案
基础测量施工方案尊敬的项目负责人：您好！经过我们认真研究和分析，根据您的需求，我们为您精心设计了基础测量施工方案。
下面是方案内容的详细描述：一、方案介绍在基础施工过程中，测量是至关重要的一环。
本方案旨在确保基础施工的精确性和标准化，保证工程质量和工期的控制。
方案涉及的测量内容主要包括地面控制点的设置、基坑的开挖测量和地基沉降的监测等。
二、地面控制点设置为了确保基础测量的准确性，我们将设置地面控制点，具体措施如下：1.选取稳定、平整的地面点作为控制点，并在其位置上打钉固定。
2.使用全站仪进行精确测量，获取控制点的坐标和高程数据。
3.将控制点的坐标数据记录并上传至工程测量数据库。
三、基坑开挖测量基坑开挖是基础施工的重要环节，为了确保基坑的准确形状和尺寸，我们将采取以下测量措施：1.根据设计图纸确定基坑的标高和边界线，确保施工的精确性。
2.使用全站仪对基坑进行测量，包括坑底、坑壁的定位和高程测量等。
3.将测量数据与设计数据对比，通过质检程序确保开挖的准确性和一致性。
四、地基沉降监测地基沉降是基础施工中的常见问题之一，为了及时掌握地基变形情况，我们将进行沉降监测：1.选择适当位置设置监测点，通常选择地基上、下、左、右四个方向，并参考设计图纸确定监测点的具体位置。
2.使用沉降监测仪器对监测点进行连续测量，记录地基的沉降情况，并生成监测报告。
3.定期对监测数据进行分析和评估，及时发现地基沉降异常，并根据情况采取相应的处理措施。
五、工程质量控制为了确保基础测量施工的质量，我们将采取以下控制措施：1.严格按照设计要求进行测量和监测，确保施工的准确性和一致性。
2.对测量设备进行定期校准和维护，确保测量数据的准确性和可靠性。
3.建立完善的监测数据管理系统，确保数据的安全性和可追溯性。
4.加强施工现场的监督和检查，及时发现和纠正施工中的问题。
六、总结通过本方案的实施，我们能够保证基础测量施工的准确性和标准化，提高工程质量和效率。
桩基础施工测量方案
桩基础施工测量方案桩基础是一种常见的土木结构基础形式，在建筑工程中得到广泛应用。
桩基础的施工测量方案是确保基础施工质量和桩基础工程的稳定性的重要步骤。
本文将详细介绍桩基础施工测量方案的内容和步骤。
一、项目概述要编制桩基础施工测量方案，首先要对桩基础工程的项目概况进行了解和了解。
项目概况包括基坑的大小和形状、桩型、数量和直径以及与施工相关的其他要素。
根据项目概况，确定测量方案的具体目标和测量方法。
二、测量仪器和设备的准备三、基坑测量基坑的测量是桩基础施工测量的第一步。
根据项目概况，确定基坑的位置、形状和尺寸。
使用全站仪进行基坑的测量，测量基坑的中心线和底板水平面的高程。
同时，使用水平仪测量基坑的水平度。
四、桩位测量桩位的测量是桩基础施工测量的重要环节。
根据项目概况，确定桩位的坐标和标高。
使用全站仪或者其他测量仪器，在基坑的边缘或者围护墙上测点，并据此确定桩位的坐标。
使用水平仪或者全站仪测量桩位的标高。
五、桩身测量桩身的测量是桩基础施工测量的关键步骤。
根据项目概况，确定桩身的长度和直径。
在桩身上固定测量标志点，并在测量标志点上测量桩身的长度。
使用水平仪或者全站仪测量桩身的直径。
六、成桩垂直度的测量成桩垂直度的测量是桩基础施工测量的重要环节。
根据项目概况，确定成桩垂直度的要求。
在桩顶和桩底分别设置标志点，并在标志点上测量成桩的垂直度。
使用全站仪或者测斜仪进行测量，并据此判断成桩的垂直度是否满足要求。
七、测量数据的处理和分析将测量仪器和设备所得的数据进行处理和分析。
包括桩位坐标和标高、桩身长度和直径、成桩垂直度等测量数据。
根据测量数据，判断桩基础的施工质量和工程稳定性，并据此进行调整和改进。
八、编制测量报告根据测量数据和处理分析结果，编制测量报告。
测量报告中包括桩基础的测量方法和仪器设备，测量数据和处理分析结果。
同时，对测量数据和处理分析结果进行评价和总结，提出改进措施和建议。
九、总结桩基础施工测量方案是确保基础施工质量和桩基础工程的稳定性的重要步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一卷第一节测量方案 (2)
第一章 1．基础测量方案 (2)
第二章 2．主体测量方案 (2)
第一卷第一节测量方案
第一章 1．基础测量方案
（1）测量定位及平面控制（见附图3 轴线布置图）
1）测量定位依据：长砂市勘测设计研究院 2000 年 7 月 8 日试放线第1625＃放线回单。
2）施测步骤及方法
（A）-9.3m 标高以上基坑由湖南长工工程建设有限公司进行机械大开挖，在-9.3m 以下土方开挖施工中，选择以长工公司交付的（a）轴（A）轴进行复核，对照放线回单，检查偏差在限差以内方可使用。
（B）轴线控制网的平面布置和测设。
由于（a）轴 (A )轴受高差和施工条件的影响，不便于施工放线，根据工程的轴线位置关系，测设出（e）轴和 C 轴，经仔细校核后作为控制轴线，并加密形成矩形平面控制网，将轴线投测到周围稳定的建（构）筑物上，用红三角油漆标定保护。
（2）水准测量及高程控制
根据建设单位提供的±0.000 水准基点，按三等水准测量的精度要求，在大楼作业区外稳定埋设2～3 个永久水泥铁板桩并引测高程以满足施工测量的需要。
大楼地下室的高程控制均按四等水准测量的精度要求，从基点水准桩标记的±0.000 引测到作业面，其中一点标注于塔吊基础柱上，利用DS3 水准仪和标准钢尺进行水准测量和标高传递，然后按楼层结构标高测记在混凝土柱墙上。
第二章 2．主体测量方案
（1）主楼平面纵横轴线测控
1）由于裙楼 1 至 3 层中庭阻断 2～4 层楼面，用内控法进行轴线测控比较困难，故3 层楼面以下采用外控法将（d）轴的平行控制线在1 层楼面放线时投测至现酒店18 层主楼西侧的外墙上和育英小学的围墙外，将(D)轴的平行控制线在 1 层楼面放线时投测至北向 9 层立体车库屋面外和解放路的人行道上。
楼面放线时采用经纬仪正倒镜挑直法（详见《高层建筑施工手册》施工测量之高层建筑竖向投测外控法 3 正倒镜挑直法），放出主轴线进行控制，三层楼面以上采用内控法进行测控，即在三层混凝土楼面完工的基础上，分别在主楼纵向(A)、(C)轴内控 2.0m 及距（a）、（f）轴内控 1.0m 埋设四个激光原点，埋铁板做十字标志，作为主楼３～25 层轴线控制的原始点，用激光经纬仪进行原始传递。
从第 26层起，建筑
平面高低错落，突起变化，故在26 层楼面重新埋设四个激光控制点，分别内控(B)、(C)轴
1.5m，（a）、（e）轴
2.0m。
2）激光垂准线测量的方法步骤
（A）每施工上升一楼层时，其平面主轴线的测控是在埋设的激光原点上分别架设经纬仪，用天顶法引至各施工楼层。
（B）接激光电源
（C）测定残余指标差
（D）调准垂准线（垂直激光束）。
（E）激光投影靶接收对中（仪器顺转 1～3 周，每次转 90，测一点，转3 次，测4 点，取4 点中心点以消除对中误差。
）
（F）接收好投影新激光点标记点位置，用经纬仪检测角闭合值不得大于20″，调差后根据引测的四个点进行定位放线。
3）垂直度的控制
主楼施工过程中及时把主轴线投测至各层的外柱面上，以便利用线锤检查各层轴线的偏差情况，同时利用轴线控制角柱和剪力墙的垂直度及倾斜度。
（2）倾斜控制方法
1）钢骨柱安装控制：由于0.97m 以上钢骨东西垂直、南北方向倾斜，其角度分别为7°和7.78°，钢柱出厂时，预先在每段钢骨的次腹板上下两端，根据钢柱的倾斜角度和节长，打出一条安装垂直控制线，安装时控制其垂直度实际也就控制了钢骨的倾斜角度。
2）斜剪力墙倾斜度的控制：根据已就位的钢骨和已校正好的轴线，用吊线锤法确定其倾斜位置；同时还要用仪器复核，以防万一。
3）高程控制
高程控制测量的基本方法同基础地下室，采用 DS3 以上水准仪建立±0.000 水准点的基础上，用经过校检的钢尺沿边柱逐层上翻，然后以上翻引测到施工操作层，采用标准钢尺在塔吊身上量距传递。
由于楼层层数较多，考虑每五层更换一次标高起始线，该标高经精确测定，以避免累计误差。
4）沉降观测
（A）沉降观测点的布置
在1 层墙柱+0.5m 标高布置9 个沉降观测点（见附图）。
从场地基准水准点 BMO 引测出沉降观测基准点 BM1 和BM2，经过三次以上测量并平差，确定其高程。
（B）沉降观测的方法
该工程沉降观测点的精度要求和观测方法确定按《工程测量规范》 GB50026-93 表9.5.3 中二等执行，使用DS1 型水准仪，英瓦尺，按规范二等水准测量的要求施测。
仪器使用定专人，仪器架设位置定点，每次架设位置大致相同，用皮卷尺丈量，前后视距累计差≤3.0m,视线长度≤50m。
观测制度：首层柱子拆模后，进行初始观测，确定 9 个沉降观测点的初始高程，以后随施工进度每三层观测一次各点的高程，计算出各点的沉降值，画出各点的沉降曲线和建筑物的纵向沉降剖面图。
测量误差符合精度要求。
