基础测量放线施工方案
测量放线施工方案
测量放线施工方案基础、楼层测量放线1)基础测量放线⑴在地面上进行基础定位放线，确定基础中心线和基础边线的位置。
在地面上进行放线时，应先在地面上做好标记，然后在基础中心线和基础边线上进行放线，以确保测量的准确性。
⑵对于高层建筑，应在地面上进行基础定位放线，并在每层楼的基础上进行放线，以确定每层楼的位置和高度。
2)楼层测量放线⑴在每层楼的楼板上进行放线，以确定每个房间的位置和大小。
⑵在每层楼的墙体上进行放线，以确定墙体的位置和大小。
⑶在每层楼的天花板上进行放线，以确定天花板的位置和大小。
3．装饰装修测量放线⑴在装饰装修前，应在墙体、天花板和地面上进行放线，以确定装饰装修的位置和大小。
⑵在装饰装修过程中，应根据实际情况进行调整和修正，以确保装饰装修的准确性和美观性。
四、放线座标图根据测量放线结果，制作放线座标图，标明建筑物的位置和大小，以便后续施工和验收。
座标图应清晰、准确、完整，符合规范要求。
同时，应保存好原始数据和测量记录，以备后续查验。
XXX组团二期工程测量放线施工方案1.标高测量放线根据建设单位给定的标准水准点，向现场内引测标高，并在场地周围及原有建筑物上做好标记。
测量至少两次后，用红漆将标高点描画成三角标记。
完成平面定位和标高引测后，请规划单位、设计单位、监理单位和建设单位验线，并完成签字验收手续。
2.基础测量放线在孔桩开挖之前，使用经纬仪从定位引桩引到井圈上，并以十字轴线为基准，分别定出其它轴线。
在孔桩开挖1米后，使用水准仪从现场临时水准点向桩下引测标高，在桩护壁上做标记，作为桩下施工的临时水准点。
当人工挖孔桩混凝土浇完后，使用控制线来放线确定墙柱插筋位置，并引测标高控制混凝土的高度。
在地下室墙柱混凝土浇完后，引测标高，在上面弹出地下室50线，作为支模和打地面的标高依据。
3.楼层放线采用内控点传递法，并在每栋楼设置4个内控点，组成自成体系的矩形控制方格。
在浇筑±0.000层楼面混凝土过程中，按照每栋楼内控制点布置图预埋100×100×3mm铁板，并在混凝土达到可上人强度时，用钢针划出纵、横轴控制线交叉线，并将交叉点处钻出2mm小孔作为标志。
1测量放线施工方案
1测量放线施工方案放线是指在施工现场根据设计要求进行测量、标定，并用线条或线框进行划线，以便于后续施工人员在建筑物或道路等工程项目中准确定位和布置。
在建筑施工中，放线是一个非常重要的环节，贯穿于整个工程的各个阶段，包括桩基施工、土方开挖、混凝土浇筑和墙面装修等。
本文将介绍一个测量放线施工方案，包括准备工作、放线方法、施工步骤等内容。
一、准备工作1.工程准备：在进行放线前，需要对工程现场进行勘测和预划，了解地形地貌、工程要求和设计图纸等相关信息。
同时，要对施工场地进行清理和平整，确保放线的准确性和便捷性。
2.人员配备：为了保证施工质量和效率，需要配备经验丰富的放线人员和助理，并确保他们具有相关的技术能力和专业知识。
3.测量工具：在进行放线的过程中，需要准备测量工具包括放线工具（如放线盘、塔杆、墨线笔等）、测量仪器（如测距仪、水平仪等）和随手工具（如尺子、铁锤等）。
4.安全措施：在放线施工过程中，要严格遵守安全操作规程，确保施工人员的安全，包括穿着符合要求的安全防护装备、注意施工现场的安全标识和标志等。
二、放线方法1.直尺放线法：直尺放线法是一种简单精确的放线方法，适用于建筑物的地坪、墙体、梁柱等平面构件的放线。
放线时，先用铁锤和尺子在施工现场的相关位置标记基准点，然后用直尺和墨线笔进行放线，确保线条直、准、平整。
2.垂直放线法：垂直放线法适用于建筑物的墙体、柱子、门窗等垂直面构件的放线。
放线时，首先确定基准点和基准线，然后用水平仪和塔杆进行垂直放线，确保线条垂直、平整。
3.标高放线法：标高放线法适用于建筑物的楼板、天棚、地台等高程构件的放线。
放线时，需要在建筑物的相关位置设置高程点，并用水平仪和测距仪进行标高放线，确保高程准确。
三、施工步骤1.制定放线计划：在进行放线前，要制定详细的放线计划，包括放线位置、放线方法、放线人员、放线工具等内容，确保整个放线过程顺利进行。
2.勘测选点：根据设计图纸和工程要求，在施工现场选择合适的基准点和基准线，标记放线点，保证放线的准确性和稳定性。
测量放线的施工方案
测量放线的施工方案1. 引言测量放线是在施工前必不可少的一项工作，它的目的是根据设计图纸或施工图纸的要求，在实际的施工现场中确定各个构筑物的具体位置和尺寸。
准确的放线工作是保证施工质量的基础，因此需要制定科学合理的施工方案。
2. 测量放线前的准备工作在进行测量放线之前，需要进行以下准备工作：2.1. 熟悉设计图纸或施工图纸熟悉设计图纸或施工图纸的内容，了解各个构筑物的位置、尺寸和标高要求等。
2.2. 准备测量工具准备好各种测量工具，如经纬仪、水平仪、测距仪、钢尺等。
2.3. 清理施工现场在进行测量放线之前，需要将施工现场清理干净，确保没有障碍物影响测量工作。
3. 测量放线的步骤测量放线的步骤一般包括以下几个方面：3.1. 确定基准点和起点根据设计图纸或施工图纸，确定放线的基准点和起点。
基准点通常选取在施工现场的边界或具有固定位置的构筑物上，起点则是从基准点出发进行放线的起点。
3.2. 进行水平放线首先，使用水平仪测量出基准点和起点的标高差，并进行校正。
然后，使用水平仪在地面上进行水平放线，将基准点和起点之间的水平线段标示出来。
3.3. 进行垂直放线在水平线段的起点和终点上，使用经纬仪进行垂直放线。
测量出垂直线段的长度，并在地面上进行标示。
根据设计图纸或施工图纸的要求，可以进行多个垂直线段的放线。
3.4. 进行水平距离的放线根据设计图纸或施工图纸的要求，使用测距仪等测量工具，进行水平距离的放线。
在地面上进行标示，标明各个构筑物之间的水平距离。
3.5. 进行角度放线根据设计图纸或施工图纸的要求，使用经纬仪等测量工具，进行角度放线。
在地面上进行标示，标明各个构筑物之间的角度。
4. 测量放线的注意事项在进行测量放线过程中，需要注意以下事项：4.1. 保证测量准确在进行测量放线过程中，需要保证测量工具的准确性，并且要仔细进行测量。
如果有疑问或不确定的地方，应及时进行核实。
4.2. 标示清晰在进行放线标示时，要保证标示清晰可见，避免混淆或误解。
测量放线专项施工方案
测量放线专项施工方案测量放线是施工中必不可少的一项工作，它对整个施工项目的顺利进行起着关键的作用。
为了确保测量放线的准确性和高效性，我们制定了如下的放线专项施工方案。
一、前期准备1. 完善设计文件：在测量放线前，必须先仔细研究设计文件，特别是平面图和剖面图，了解建筑物的基本结构和尺寸。
2. 准备放线工具：包括量具、测量仪器、放线绳等。
3. 制定放线计划：根据设计文件和工程实际情况，确定放线的先后顺序和放线点的位置。
二、放线方法和步骤1. 传统放线法：（1）确定放线基准点：选择建筑物四个角点中的一个为基准点，优先选择地势较高或建筑物结构较牢固的角点。
根据设计要求，在基准点上打钢钉，并拉直放线绳。
（2）确定放线方向：根据设计要求，确定主线或控制线的走向，并利用量具和测量仪器进行测量，确保放线的准确性。
（3）进行放线：根据放线计划，依次确定放线点并进行放线。
在每个放线点上打钢钉，并用放线绳连接钉子。
2. 电子放线法：采用电子放线仪等现代测量仪器进行放线。
首先将仪器设置在放线基准点上，并自动获取坐标。
然后按照设计要求，依次确定放线点，仪器会自动指示各个放线点的位置，并进行放线。
三、注意事项1. 放线必须准确：放线的准确性直接影响到施工工程的质量和进度，因此，放线人员必须要具备一定的测量技术和专业知识。
2. 防止误差累积：在放线过程中，各个放线点之间的连续性和相对位置的准确性非常重要。
为了防止误差的累积，放线时应仔细检查每个放线点的位置，并及时进行调整。
3. 安全第一：在放线施工中，应严格遵守施工安全规范，做好安全防护措施，确保放线人员的人身安全和设备的安全。
4. 录入数据：在放线完成后，应及时将放线数据录入到工程资料中，以备后期施工和验收使用。
通过以上的测量放线专项施工方案，我们将能够确保放线的准确性和高效性，为后续施工提供准确的基准和控制线，保证施工工程的顺利进行。
同时，我们将严格遵守安全规范，做好施工安全工作，确保放线人员的人身安全和设备的安全。
测量放线专项施工方案
一、工程概况本工程位于[具体地理位置]，主楼地下二层，地上十九层，采用框架、剪力墙结构；裙楼地下二层、地上三层，框架结构。
总建筑面积为33057.04平方米，主楼建筑总高度为91.25米。
主楼结构呈弧线形，裙楼结构呈椭圆形。
二、施工目标1. 确保测量放线精度，满足设计要求。
2. 严格控制施工进度，确保工程顺利进行。
3. 确保施工安全，防止事故发生。
三、施工准备1. 技术准备：了解本工程定位点坐标及标高，熟悉图纸，掌握结构设计特点，制定有效的测量放线方案。
2. 仪器、设施准备：配备激光全站仪1台，激光铅垂仪1台，经纬仪1台，水准仪1台，50米钢尺3把，5米钢尺10～15把，线锤2只等配套工器具。
3. 人员准备：1名专业测绘工程师，8名持证上岗测量工负责现场测量工作。
四、测量放线方案1. 建筑物定位：根据建设单位提供的坐标原点，使用全站仪进行各轴交点坐标投测，依次施放出各轴线及控制线。
2. 基础定位：基础垫层施工完成后，在防水层的保护层上放线。
先用激光全站仪定出周边轴线位置，再根据周边轴线设置平面控制网，根据平面控制网量测各弧形轴线交点，最后用矢高法弹出弧线形轴线尺寸。
3. 地下二层与地下一层定位放线：先用线锤或经纬仪将周边定位轴线引测上来，作为定位放线基准。
4. 主体施工放线：基础工程施工出正负零后，根据轴线定位桩及外引的轴线基准线进行施工放线。
五、施工质量控制1. 严格遵循国家相关规范和标准，确保测量放线精度。
2. 定期对测量仪器进行校验，确保仪器性能稳定。
3. 加强施工过程中的质量监控，及时发现并解决质量问题。
4. 对施工数据进行记录和整理，确保数据的准确性和完整性。
六、施工安全措施1. 施工人员必须穿戴安全帽、安全带等防护用品。
2. 严格遵守施工现场的安全规定，防止事故发生。
3. 加强对施工区域的安全管理，确保施工安全。
4. 定期进行安全检查，及时发现并整改安全隐患。
七、施工进度安排1. 施工准备阶段：5天。

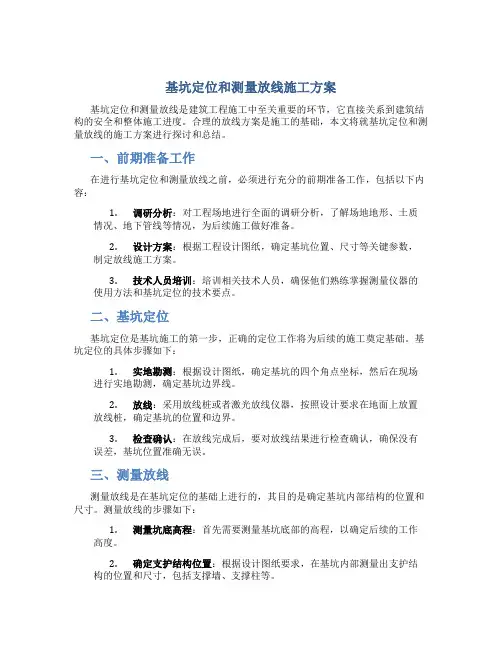

基坑定位和测量放线施工方案
基坑定位和测量放线施工方案基坑定位和测量放线是建筑工程施工中至关重要的环节，它直接关系到建筑结构的安全和整体施工进度。
合理的放线方案是施工的基础，本文将就基坑定位和测量放线的施工方案进行探讨和总结。
一、前期准备工作在进行基坑定位和测量放线之前，必须进行充分的前期准备工作，包括以下内容：1.调研分析：对工程场地进行全面的调研分析，了解场地地形、土质情况、地下管线等情况，为后续施工做好准备。
2.设计方案：根据工程设计图纸，确定基坑位置、尺寸等关键参数，制定放线施工方案。
3.技术人员培训：培训相关技术人员，确保他们熟练掌握测量仪器的使用方法和基坑定位的技术要点。
二、基坑定位基坑定位是基坑施工的第一步，正确的定位工作将为后续的施工奠定基础。
基坑定位的具体步骤如下：1.实地勘测：根据设计图纸，确定基坑的四个角点坐标，然后在现场进行实地勘测，确定基坑边界线。
2.放线：采用放线桩或者激光放线仪器，按照设计要求在地面上放置放线桩，确定基坑的位置和边界。
3.检查确认：在放线完成后，要对放线结果进行检查确认，确保没有误差，基坑位置准确无误。
三、测量放线测量放线是在基坑定位的基础上进行的，其目的是确定基坑内部结构的位置和尺寸。
测量放线的步骤如下：1.测量坑底高程：首先需要测量基坑底部的高程，以确定后续的工作高度。
2.确定支护结构位置：根据设计图纸要求，在基坑内部测量出支护结构的位置和尺寸，包括支撑墙、支撑柱等。
3.监测基坑变形：在支护结构施工过程中，需要对基坑的变形进行实时监测，及时调整支护结构。
4.最终验收：测量放线完成后，要进行最终验收，保证基坑结构的位置和尺寸符合设计要求。
四、总结基坑定位和测量放线是建筑工程中至关重要的环节，正确的施工方案和操作流程将为施工工作的顺利进行提供保障。
在实际施工中，要根据具体情况灵活应对，确保基坑施工的顺利进行。
测量放线专项施工方案
测量放线专项施工方案测量放线是在工程施工过程中不可或缺的一项工作，其主要目的是通过精确的测量和放线来确保工程的准确性和稳定性。
本文将详细介绍测量放线专项施工方案。
一、施工准备工作1.组建测量放线小组：根据工程的规模和复杂程度，组建一支专业的测量放线小组，包括测量工程师、技术员等。
2.准备测量仪器和设备：根据具体工程的要求，准备好各种必要的测量仪器和设备，如全站仪、测距仪、水平仪等。
3.熟悉工程图纸和方案：测量放线小组成员应对工程图纸和方案非常熟悉，理解其中的测量和放线要求。
4.制定施工计划：根据工程的进度和要求，制定详细的测量放线施工计划，包括时间安排、施工步骤等。
二、测量放线工作流程1.基本测量：首先进行基本测量，包括测量场地的大小和形状，确定建筑物的位置和基准点等。
采用全站仪等仪器进行测量，确保测量数据的准确性。
2.建筑物放线：根据工程图纸和方案，按照规定的尺寸和比例进行建筑物的放线。
通过全站仪和测距仪等仪器，将建筑物的位置和尺寸准确地放线到场地上。
3.道路和排水系统放线：根据工程图纸和方案，进行道路和排水系统的放线工作。
通过测量和放线，确定道路的位置、宽度和坡度，确保道路和排水系统的准确性和合理性。
4.设备和设施放线：根据工程要求，对各种设备和设施进行放线。
如电力设备、通信设备、消防设备等。
通过测量和放线，确保设备和设施的准确安装位置。
5.质量检查和调整：在进行测量和放线的过程中，要随时进行质量检查，并根据需要进行调整。
如发现测量数据不准确或放线不符合要求，要及时进行调整和修正。
三、施工安全措施1.安全培训：对所有参与测量放线工作的人员进行安全培训，强调安全意识和安全操作规程，确保施工过程中的安全。
2.使用防护设备：在进行测量放线工作时，要使用各种必要的防护设备，如安全帽、安全鞋、护目镜等。
3.注意施工现场安全：在施工现场设置警示标志，保持施工现场的整洁和安全，防止意外事故的发生。
4.安全监督和指导：负责施工的人员要进行安全监督和指导，确保各项安全措施的有效执行。
测量放线施工方案
测量放线施工方案一、前言在工程施工过程中，测量放线是至关重要的环节之一，它直接关系到工程的施工质量和进度。
本文将介绍测量放线的基本原理、施工方案及注意事项，以期为相关工程实践提供参考。
二、测量放线的基本原理测量放线是通过测量仪器对工程建筑区域进行测量和标示，确定建筑物的位置、大小和形状，为后续施工提供参考依据。
测量放线的基本原理包括测量仪器的选择、测量的精度与准确性以及施工现场环境的影响等方面。
三、测量放线的施工方案1.确定放线起点和方向：在施工现场确定放线起点，并根据工程图纸确定放线方向，确保放线的准确性和连续性。
2.选择放线仪器：根据工程要求选择合适的放线仪器，如全站仪、测距仪等，保证测量的准确性和精度。
3.标定测量仪器：在进行实际测量前，对放线仪器进行标定，校正仪器的误差，提高测量的准确度。
4.进行放线测量：根据工程图纸要求，进行放线测量，保持仪器的稳定性和准确性，确保测量结果的可靠性。
5.记录和保存数据：及时记录和保存放线测量的数据，保证施工后的检查和复核。
四、测量放线的注意事项1.在进行放线测量时，要注意避免仪器受到外界干扰，保持测量的稳定性。
2.在放线过程中，要及时校正仪器误差，保证测量结果的准确性。
3.放线测量后，要进行数据的整理和保存，以备后续复核和验收使用。
4.在不可避免的天气条件下，要采取相应的防护措施，确保测量工作的顺利进行。
五、结论测量放线是工程施工的重要环节，准确的测量放线工作能够为工程的施工质量和进度提供可靠的依据。
在实际工程实践中，应根据工程要求和实际情况，科学选择测量仪器，严格执行施工方案，确保测量工作的准确性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铜仁地区医院新院住院大楼工程
基础测量放线
施工方案
编制：
审批：
贵州建工集团第四建筑工程有限责任公司
二0一二年二月
目录
第一节、工程概况------------------------------------------------------------------------- - 2 -第二节、编制依据------------------------------------------------------------------------- - 2 -第三节、设备计划及误差控制 -------------------------------------------------------- - 2 -第四节、施工方法------------------------------------------------------------------------- - 3 -
一、独立柱基础、电梯井、条形基础、孔桩、集水坑的测量方法：- 3
-
1、因本工程平面布置网为倒矩型，根据其外形特点，拟定建筑施工控
制网为方格网，采用直角坐标法放线。
------------------------------------ - 3 -
2、以设计单位提供的平面布置和高程控制点为依据，根据设计对本工
程平面坐标和高程的要求，准确地将建筑物得轴线与标高反映在施工过程中，严格按工程测量规范要求，进行控制点的加密和放样工作。
-------------------------------------------------------------------------------------------- - 3 -
5、根据建设单位现场指定，拟建住院楼±0.000标高相对绝对高程
538.000。
------------------------------------------------------------------------------ - 3 -
二、地梁、排水沟的测量方法： ---------------------------------------------- - 3 -
按照施工图尺寸放线，采用正交方法放线。
------------------------------ - 3 -
三、附图：（6份）---------------------------------------------------------------- - 3 -
基础测量放线施工方案
第一节、工程概况
铜仁地区医院新院住院大楼工程；工程建设地点：铜仁市川硐镇木秀坪组；属于框架剪力墙结构；地下一层，地上15层；建筑高度：62.79m；标准层层高：3.9m ；总建筑面积：52131平方米；总工期：360天。
本工程由铜仁地区人民医院指挥部投资建设，贵阳建筑勘察设计有限公司设计，贵州省铜仁地区建筑规划勘察设计院地质勘察，重庆建新建设工程监理咨询有限公司监理，贵州建工集团第四工程有限责任公司组织施工；由邹立新担任项目经理，赵勇担任技术负责人。
第二节、编制依据
根据基础结构施工设计图纸及施工测量放线的相关规范
第三节、设备计划及误差控制
1、50M钢尺2把、7.5M钢尺5把、NIKON全站仪一台。
１千克线锤二个、
水准尺1把。
广线、弹线器等其他放线工具
2、测量误差长±3MM，宽±2MM。
第四节、施工方法
一、独立柱基础、电梯井、条形基础、孔桩、集水坑的测量方法：
1、因本工程平面布置网为倒矩型，根据其外形特点，拟定建筑施工控制网为方格网，采用直角坐标法放线。
2、以设计单位提供的平面布置和高程控制点为依据，根据设计对本工程平面坐标和高程的要求，准确地将建筑物得轴线与标高反映在施工过程中，严格按工程测量规范要求，进行控制点的加密和放样工作。
3、根据建设单位提供的基准点1#、2#点，1#点坐标为X：3075270.270；Y：502804.870,2#点坐标为3075448.048导入；502946.594。
然后进行转点，得出3#点坐标为X：3075074.299；Y：502977.603，得出4#点坐标为X：3075110.333；Y：502897.010，得出5#点坐标为X：3075128.734；Y：502881.907。
再对角点2-22轴交2-A轴与2-22轴交2-D轴坐标定位得基线。
以2-22轴交2-D轴为测站点，对基线，再转90度定点2-1轴交2-D轴，再以2-1轴交2-D轴为测站点，转90度得2-1轴交2-A轴，以此方法与2-22轴交2-D轴闭合。
4、根据主控线，按照施工图纸尺寸放出细部尺寸。
5、根据建设单位现场指定，拟建住院楼±0.000标高相对绝对高程538.000。
二、地梁、排水沟的测量方法：
按照施工图尺寸放线，采用正交方法放线。
三、附图：（6份）。
