规划建设工程竣工验收测量技术方案[DOC]
规划放验线竣工测量技术方案
规划放验线竣工测量技术方案一、技术方案的目的和意义规划放验线竣工测量技术方案，是为了对建设项目完成后的放验线进行测量，保证放验线的准确与合理性，是建设项目竣工验收的重要环节之一。
该技术方案不仅具有重要的技术性和经济性意义，同时也是为了满足社会和经济的需求，推动城市化建设的进程，为国家和人民的发展做出自己的贡献。
二、技术方案的实施步骤1.准备工作（1）现场勘查：对建设项目的装置进行现场勘察和勘测，包括场地测量和装置勘测。
通过现场勘测和实地踏勘，了解地形地貌、风化程度、诱发破裂线等信息。
（2）数据处理：对现场采集的信息进行数据处理，包括场地地形测量、断层判别等，获得更加完整的数据信息。
2.试验设计（1）试验方案：基于场地数据，结合设备厂家所提供的技术参数和建设项目实际情况，制定相应的试验方案。
（2）技术标准：参照国家和行业相关标准制定设计方案。
（3）试验设备：根据试验方案选取适当的设备和工具。
3.现场测量（1）放验线测量：采用全站仪进行放验线测量，对放验线的实际位置和高低程进行测量记录，以确保放验线的准确性和合理性。
（2）精度要求：采用高精度仪器，保证测量精度的要求，保证测量数据的准确性。
（3）数据收集：对测量数据进行实时记录和收集，保证测量过程的数据真实有效，保障数据的统一性和精确性。
4.数据处理与分析（1）测量数据处理：对测量数据进行清洗、筛选、组合、比较、校核和修订。
（2）数据分析：基于数据处理结果，进行倾向分析、回归分析和误差分析，找出梳理数据特征，并提出相应的处理方法。
5.成果输出（1）技术报告：撰写具有实际意义的技术报告，以确保测量成果和技术方案与实际情况的符合程度。
（2）测量图分析：撰写大气条件分析、细致分析、误差分析、重力网络分析等专题图表，以便于对试验数据的更加深入的认识和了解。
三、技术方案特点1.该方案结合了现场勘查、试验设计、现场测量、数据处理与分析、成果输出等多个环节，具体、系统，确保测量成果的有效性和准确性。
竣工验收测量和管线测量技术方案
竣工验收测量和管线测量技术方案竣工验收测量是在建设工程竣工后的一项重要工作，它主要用于评估工程质量是否符合设计要求，并且确保建设过程中没有发生明显的偏离。
管线测量是其中的一项重要内容，它主要用于确定工程中的管道布置和施工质量。
本文将详细介绍竣工验收测量和管线测量的技术方案。
竣工验收测量的技术方案包括以下几个步骤：1. 准备工作：包括收集工程设计文件、施工方案和竣工验收标准等，确定测量的范围和目的。
同时应对所需测量工具和设备进行检查和校准，确保其准确性和可靠性。
2. 纵断面测量：通过对工程地面纵断面的测量，可以确定工程设计与实际施工情况是否相符。
测量方法可以采用全站仪、GPS等设备，在不同位置进行测量，获得具体的地面高程信息，并将测量结果与设计要求进行比较和分析。
3. 横断面测量：通过对工程地面横断面的测量，可以评估工程的平整度和坡度是否满足设计要求。
测量方法同样可以采用全站仪、GPS等设备，测量不同位置的地面高程信息，并绘制成横断面图，与设计要求进行比较和分析。
4. 建筑物测量：对建筑物进行测量，主要包括建筑物的平面图、立面图和剖面图的测量。
测量方法可采用全站仪、激光测距仪等设备，在不同位置进行测量，获得具体的尺寸和形状信息，并与设计要求进行比较和分析。
5. 设备测量：对工程中的设备进行测量，主要包括设备的位置、高度和安装情况等。
测量方法可以采用全站仪、水平仪等设备，在不同位置进行测量，并与设计要求进行比较和分析。
在管线测量方面，主要包括以下几个步骤：1. 管道布置测量：通过对管道的布置进行测量，可以确保管道的位置和走向符合设计要求。
测量方法可以采用全站仪、测绘仪等设备，在不同位置进行测量，并将测量结果与设计要求进行比较和分析。
2. 管道施工质量测量：通过对管道的几何参数进行测量，可以评估管道施工的质量是否符合要求。
测量参数包括直径、壁厚、弯头曲率等，测量方法可采用超声波测量仪、激光测距仪等设备，在不同位置进行测量，并将测量结果与设计要求进行比较和分析。
建筑工程竣工验收方案
建筑工程竣工验收方案
目录
1. 方案背景
1.1 工程竣工验收的重要性
1.1.1 确保建筑质量
1.1.2 确保建筑安全
1.2 方案目的
1.2.1 保障建筑使用权益
1.2.2 规范建筑质量管理
2. 方案内容
2.1 验收程序
2.1.1 提前准备工作
2.1.2 实地验收过程
2.2 验收标准
2.2.1 建筑结构
2.2.2 建筑设备
2.2.3 室内环境
2.3 验收结果处理
2.3.1 合格处理
2.3.2 不合格处理
3. 方案实施
3.1 确定验收时间
3.2 召集验收小组
3.3 实施验收工作
3.4 形成验收报告
方案背景
工程竣工验收是建设工程项目最终阶段的关键环节，是保障建筑质量和安全的重要手段。
通过对建筑工程的全面检查，可以及时发现
和解决潜在问题，从而确保建筑物的正常使用。
方案目的
本方案旨在规范建筑工程的竣工验收程序，保障建筑的使用权益，同时提高建筑质量管理水平，提升建筑安全性。
方案内容
验收程序包括提前准备工作和实地验收过程，验收标准包括建筑结构、建筑设备和室内环境等方面，验收结果处理根据不同情况进行合格或不合格处理。
方案实施
确定验收时间、召集验收小组、实施验收工作，最终形成验收报告，对验收结果进行总结和处理，确保建筑工程的质量和安全。

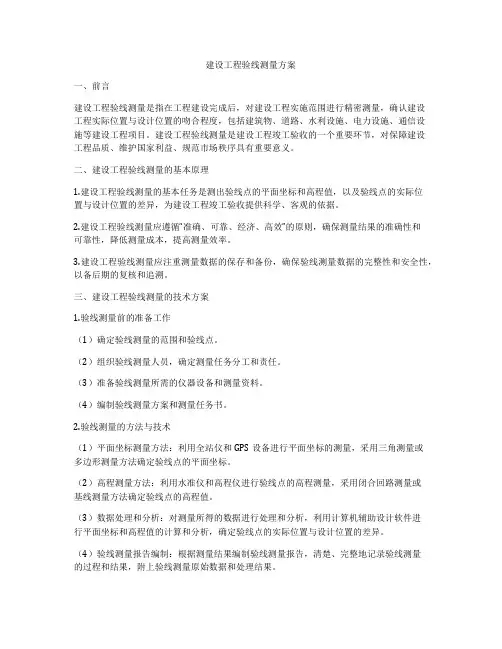

建设工程验线测量方案
建设工程验线测量方案一、前言建设工程验线测量是指在工程建设完成后，对建设工程实施范围进行精密测量，确认建设工程实际位置与设计位置的吻合程度，包括建筑物、道路、水利设施、电力设施、通信设施等建设工程项目。
建设工程验线测量是建设工程竣工验收的一个重要环节，对保障建设工程品质、维护国家利益、规范市场秩序具有重要意义。
二、建设工程验线测量的基本原理1.建设工程验线测量的基本任务是测出验线点的平面坐标和高程值，以及验线点的实际位置与设计位置的差异，为建设工程竣工验收提供科学、客观的依据。
2.建设工程验线测量应遵循“准确、可靠、经济、高效”的原则，确保测量结果的准确性和可靠性，降低测量成本，提高测量效率。
3.建设工程验线测量应注重测量数据的保存和备份，确保验线测量数据的完整性和安全性，以备后期的复核和追溯。
三、建设工程验线测量的技术方案1.验线测量前的准备工作（1）确定验线测量的范围和验线点。
（2）组织验线测量人员，确定测量任务分工和责任。
（3）准备验线测量所需的仪器设备和测量资料。
（4）编制验线测量方案和测量任务书。
2.验线测量的方法与技术（1）平面坐标测量方法：利用全站仪和GPS设备进行平面坐标的测量，采用三角测量或多边形测量方法确定验线点的平面坐标。
（2）高程测量方法：利用水准仪和高程仪进行验线点的高程测量，采用闭合回路测量或基线测量方法确定验线点的高程值。
（3）数据处理和分析：对测量所得的数据进行处理和分析，利用计算机辅助设计软件进行平面坐标和高程值的计算和分析，确定验线点的实际位置与设计位置的差异。
（4）验线测量报告编制：根据测量结果编制验线测量报告，清楚、完整地记录验线测量的过程和结果，附上验线测量原始数据和处理结果。
3.验线测量的质量控制（1）严格执行验线测量的技术规范和操作规程，确保验线测量的准确性和可靠性。
（2）对验线测量过程中的重要节点和关键环节进行现场监督和检查，及时发现和纠正测量错误。
规划建设工程竣工验收测量技术方案
规划建设工程竣工验收测量技术方案一、引言建设工程竣工验收测量技术方案是在建设工程竣工验收阶段，通过测量手段对建设项目进行核量、核实、核验、核对等工作，以保障建设工程质量、验收合格的技术方案。
本方案旨在通过详细的说明测量任务、测量方法、测量设备、测量程序和测量精度要求等方面的内容，确保测量工作的准确性和可靠性。
二、测量任务根据建设工程竣工验收的范围和内容，确定以下测量任务：1.建筑物及构筑物的外形、长度、宽度、高度、面积等测量；2.建筑物内部空间的容积测量；3.土方工程的开挖量、填方量、边坡坡度等测量；4.地基和基础工程的坡度、高度、水平等测量；5.钢结构工程的净空高度、柱、梁、板等构件尺寸的测量；6.混凝土结构工程的尺寸、倾斜度、垂直度等测量；7.桥梁工程及道路工程的宽度、长度、高度等测量；8.水利工程的水尺测量、坡度测量等。
三、测量方法根据测量任务的不同，采用以下测量方法：1.传统测量方法：包括经纬仪、平板测量尺、水准仪、钢尺等传统测量工具；2.光学测量方法：包括全站仪、经纬仪、自动水准仪等光学测量设备；3.电子测量方法：包括全站仪、GPS、激光定位器等电子测量设备；4.图像测量方法：通过无人机、航空相机等设备获取建筑物或工程的图像数据，并通过测量软件进行数字化处理和分析。
四、测量设备根据测量任务和测量方法的不同，确定以下测量设备：1.全站仪：用于建筑物、构筑物及其他工程的点、线、面的测量和平差计算；2.自动水准仪：用于测量建筑物的高程和水平等参数；3.GPS定位仪：用于测量建筑物的精确定位和坐标信息；4.激光测距仪：用于测量建筑物的尺寸、长度等；5.无人机：用于获取建筑物或工程的图像数据；6.数字测量软件：用于数据的导入、处理和分析。
五、测量程序根据建设工程竣工验收的顺序和要求，制定以下测量程序：1.确定测量任务和测量范围；2.组织测量人员进行踏勘和现场勘测，确定测量控制点及其坐标；3.制定测量方案，并确定测量方法和测量设备；4.进行测量作业，采集测量数据；5.对测量数据进行处理和分析，制作测量成果图；6.对测量成果进行评估，根据建设工程竣工验收的要求进行审查和核对；7.准备测量报告和评估报告，提交给竣工验收部门和相关管理部门。
2024年工程竣工验收方案范本(2篇)
2024年工程竣工验收方案范本一、背景为了确保工程质量和安全，根据合同要求和相关法规，制定本工程竣工验收方案。
本方案适用于2024年工程竣工验收。
二、验收目标1. 确保工程的设计、施工、设备安装等符合相关法规和标准要求；2. 检查工程材料的质量，确保质量合格；3. 确保工程的功能和性能符合设计要求；4. 验收工程的安全设施和防火、防爆、防护等措施的建设情况；5. 查验工程相关文件、证书、合同等各项资料的完整性和合法性。
三、验收范围1. 工程的主体结构、建筑装修、设备安装；2. 工程材料的检验；3. 工程的功能和性能测试；4. 工程环境的检查；5. 工程文件的查验。
四、验收程序1. 准备阶段：a. 提前通知参与竣工验收的各方，包括业主、设计方、施工方等；b. 订立竣工验收的时间计划，并组织相关人员参与竣工验收的准备工作；c. 整理和准备相关文件和资料。
2. 验收准备阶段：a. 确认工程竣工日期，并通知参与验收的各方；b. 按照验收计划组织人员对工程进行初步检查；c. 对工程材料进行抽样检测，并记录检测结果。
3. 竣工验收阶段：a. 进行工程的主体结构验收，包括建筑结构、土建工程和钢结构等；b. 检查工程装修的质量和完成情况；c. 测试工程的设备安装和使用情况，确保符合设计要求；d. 检查工程的环境条件，包括清洁、通风、照明等；e. 核查工程文件的完整性和合法性。
4. 验收结论：a. 根据验收结果，编制竣工验收报告，包括工程存在的问题和建议的整改措施；b. 各方参与竣工验收的人员对验收结果进行讨论和评估；c. 完成竣工验收报告，并由业主进行签字确认。
五、验收标准1. 工程质量验收标准：按照国家相关标准和规范进行验收，包括设计要求、施工工艺、材料质量等各项指标。
2. 设备安装验收标准：根据设备厂家提供的安装要求和验收标准进行验收，确保设备正常安装和使用。
3. 环境条件验收标准：根据相关规定和标准，检查工程的环境条件是否符合要求，包括清洁、通风、照明等。
规划建设工程竣工验收测量技术方案
规划建设工程竣工验收测量技术方案一、综述规划建设工程竣工验收测量是指对规划建设工程的造价核算有关资料进行测量、收集和整理，确保工程质量符合有关规范和标准，并能够得到有效地使用和管理；同时也可借此机会对工程进行全面审查和调整，消除工程缺陷和隐患，最终达到保证人民群众生命财产安全，促进经济社会发展的目的。
二、工程测量的内容（一）建筑物的设计质量检测1.检查建筑物整体设计、功能设置、布局设计是否合理。
2.检查建筑材料的选用是否符合建筑物的要求。
3.检查建筑物的结构设计是否合理，判断结构的稳定性和承载能力。
（二）土建工程的工程测量1.对土建工程的地基基础进行放线，确保建筑物基础的平整度和稳定性。
2.对土建工程的各个部分进行沉降观测，监测建筑物的变形情况，确保建筑物的稳定性和安全性。
3.对土建工程的各项工程测量进行实施和收集，确保土建工程的质量和工程量的准确性。
（三）水电工程的测量1.对水电工程的各个部分进行实施和测量，确定水利工程的地形地貌及水能力。
2.对水电利用工程进行施工监理，确保工程质量符合标准。
3.确定水电工程的流量，水位，水位高度和流速等参数，确保水利工程可以得到有效利用。
（四）交通运输工程的测量1.对交通运输工程的线路进行施工测量，确保线路的合理性。
2.对交通运输工程的建筑物和设备进行测量，确保工程的规范性和安全性。
3.对交通运输工程进行现场观测和监测，确保交通运输工程的质量达到规定要求。
三、工程测量的实施流程（一）前期准备工作1.确定规划建设工程竣工验收测量的依据和要求。
2.组织人员，制定工程测量实施计划，制订测量程序和技术方案。
3.了解现场工程情况，绘制现场平面图和建筑物立面图等。
4.对工程测量所需的仪器和工具进行检查和验收。
（二）实施测量工作1.进行测量前的准备工作，包括标明测点和观测点，选择与工程情况相符的测量方法及技术参数等。
2.采用地基、地面和立面三维全方位测量的方法，对工程进行实施和监测。
规划建设工程竣工验收测量技术方案设计
规划建设工程竣工验收测量技术方案设计一、引言工程竣工验收是指工程项目建设完成后，依据工程设计文件和相关要求进行的检查、测试和评定，以验证工程项目是否符合设计要求、建设标准和相关法律法规的程序。
在工程竣工验收过程中，测量技术方案设计是至关重要的一环，其可以确保工程质量的符合性，满足设计要求，避免工程过程中的偏差和瑕疵。
本文将针对规划建设工程竣工验收测量技术方案进行详细设计。
二、测量任务和方法1.测量任务测量任务包括：工程建筑物和结构的平面布置、立面结构、屋面、墙体等的测量；工程施工的垂直度、水平度、平行度等的测量；重要构件的尺寸和位置的测量；设备安装的位置和高度测量等。
2.测量方法根据具体的测量任务，选择合适的测量方法。
常用的测量方法包括：全站仪测量、水平仪测量、高程仪测量、导线测量、钢尺测量、卫星定位测量等。
根据实际需求，合理选择不同的测量方法，确保测量结果的准确性和可靠性。
三、测量仪器设备根据测量任务的需求和测量方法的选择，设计选用合适的测量仪器设备。
常用的测量仪器设备有：全站仪、水平仪、高程仪、经纬仪、GPS定位仪、激光测距仪等。
选用仪器设备时需考虑其精度、稳定性、使用方便性以及数据处理能力等因素。
四、测量控制网的设计测量控制网是测量工程的基础，其准确性和完整性直接影响测量结果的可靠性。
设计测量控制网时，应考虑控制点的数量、位置和布设方式。
控制点的数量应根据工程的规模和复杂程度来确定，设计总体布设方案，保证控制点的分布均匀和密度合适。
同时，对控制点进行详细的标定和记录，确保其稳定性和长期可用性。
五、测量数据的采集和处理测量数据的采集和处理是测量工作的重要环节。
采集测量数据时，应严格按照测量任务和测量方法的要求进行操作。
对于不同类型的测量数据，可以采用相应的数据处理软件进行处理，如绘图软件、数据处理软件、统计软件等。
处理后的数据应经过验算，确保其准确性和可靠性。
六、测量报告和结果分析根据测量数据的处理结果，编制测量报告，报告应包含测量任务、测量方法、测量仪器设备、测量数据、测量结果等内容。
