高质量镜头的折射率和分辨率分析
光学显微镜中的分辨率与成像原理
光学显微镜中的分辨率与成像原理光学显微镜是一种常用的科学仪器，它能够让我们观察到微观世界中微小的细胞、组织甚至分子层面的细节。
然而，我们或许并没有意识到，显微镜的分辨率和成像原理是如何影响我们所看到的图像的。
本文将探讨光学显微镜中的分辨率与成像原理的相关知识。
要理解显微镜的分辨率，我们首先需要了解一些基本原理。
在光学显微镜中，光通过透镜系统后，会在焦平面上产生一个聚焦后的图像，也就是我们在目镜中看到的物体。
但是，由于光的折射和衍射现象，导致图像的细节受到了一定的限制，即我们常说的分辨率。
光的折射是指当光从一种介质进入到另一种介质时，会改变其传播方向。
这就意味着当光通过透镜系统中的透镜时，由于光的折射现象，会导致图像发生畸变。
这种畸变也会影响到我们观察到的图像质量和分辨率。
光的衍射则是指光通过一个或多个孔径或障碍物时，会沿着波的传播方向发生弯曲和扩散。
这就意味着当光通过显微镜中的孔径、物镜和目镜等光学元件时，会发生衍射现象，造成图像的模糊和细节的损失。
衍射现象是限制光学显微镜分辨率的主要因素之一。
折射和衍射是光学系统中不可避免的物理现象，也是显微镜图像分辨率的主要限制因素。
为了解决这个问题，科学家们通过改进光学系统的设计和制造工艺，提高了显微镜的分辨率。
其中一个重要的突破是发展了折射率更高的透镜材料，如高倍率的近视眼玻璃，使得图像的畸变减少。
另一个突破是使用更小的孔径和更低的光波长，以减小衍射现象的影响，从而提高分辨率。
然而，即使有了这些技术改进，显微镜的分辨率也存在一定的限制。
这是由于分辨率的极限取决于光的波长和孔径的大小。
根据衍射理论，分辨率可以通过以下公式计算：分辨率= 0.61 * λ / NA，其中λ是光的波长，NA是数值孔径。
这个公式告诉我们，当光的波长越小和数值孔径越大时，分辨率就会越高。
因此，要想获得更高的显微镜分辨率，就需要使用更高分辨率的目镜和物镜，并选择适当的光波长。
总结起来，光学显微镜中的分辨率与成像原理密切相关。
高折射率材料在光学器件中的应用
高折射率材料在光学器件中的应用随着科技的不断发展，越来越多的高折射率材料被应用于光学器件中。
高折射率材料是一种对光线有较强折射作用的材料，常被用于设计和制造光学镜头、棱镜等器件，以提高其成像、照明等性能。
一、高折射率材料的性能折射率是光线在物质中传播时的速度与在真空中传播时速度的比值，是材料的一项基本光学性质。
在光学器件中，高折射率材料的主要作用是调制光的传播方向，使其能够更好地聚焦或散射。
折射率越高，光线经过材料时的偏折度就越大，从而能够实现更精确的光学控制。
高折射率材料通常具有较高的折射率、透明度和密度，以及较低的散射和吸收。
它们通常是无机晶体、玻璃、塑料或金属等材料，如硅、钨酸盐、锑三硫化物、高锰酸钾等，具有广泛的应用前景。
二、高折射率材料在光学器件中的应用1. 高折射率镜头高折射率材料的高折射率和透明度特性使其适合用于制造高折射率镜头。
高折射率材料的引入可以增加镜头的屈光度、提高分辨率和成像质量。
例如，用于摄影和数码相机的高级镜头中，通常采用高折射率镜片来提高成像清晰度和分辨率。
2. 高折射率棱镜高折射率材料也可以用于制造高折射率棱镜。
棱镜是一种用于分光、折光和反射光线的光学元件。
高折射率材料的引入可以增加棱镜的光学分辨率、减少光线散射、提高色散性能。
3. 光学滤镜光学滤镜是一种用于调制特定波长光线的光学元件。
高折射率材料的引入可以增加滤镜的波长选择性和透明度，从而提高滤波器的性能。
常用的高折射率材料包括电子束生长膜、砷化镓、硅和铝砷化物等。
4. 光纤光纤是一种用于传输光信号的光学器件。
高折射率材料的引入可以提高光纤的传输效率和数据传输速度，从而实现更高的信号质量和传输距离。
例如，硅光纤是一种广泛应用的高折射率光纤，可用于光通信、激光器和放大器等应用。
5. 光学膜光学膜是一种用于控制光学性能的光学元件。
高折射率材料的引入可以提高光学膜的反射、透明度和吸收等性能，从而实现更高的光学调制效果。

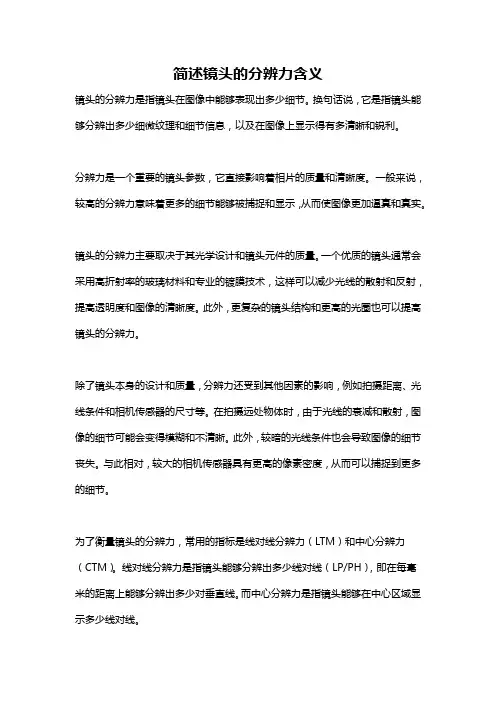

简述镜头的分辨力含义
简述镜头的分辨力含义镜头的分辨力是指镜头在图像中能够表现出多少细节。
换句话说，它是指镜头能够分辨出多少细微纹理和细节信息，以及在图像上显示得有多清晰和锐利。
分辨力是一个重要的镜头参数，它直接影响着相片的质量和清晰度。
一般来说，较高的分辨力意味着更多的细节能够被捕捉和显示，从而使图像更加逼真和真实。
镜头的分辨力主要取决于其光学设计和镜头元件的质量。
一个优质的镜头通常会采用高折射率的玻璃材料和专业的镀膜技术，这样可以减少光线的散射和反射，提高透明度和图像的清晰度。
此外，更复杂的镜头结构和更高的光圈也可以提高镜头的分辨力。
除了镜头本身的设计和质量，分辨力还受到其他因素的影响，例如拍摄距离、光线条件和相机传感器的尺寸等。
在拍摄远处物体时，由于光线的衰减和散射，图像的细节可能会变得模糊和不清晰。
此外，较暗的光线条件也会导致图像的细节丧失。
与此相对，较大的相机传感器具有更高的像素密度，从而可以捕捉到更多的细节。
为了衡量镜头的分辨力，常用的指标是线对线分辨力（LTM）和中心分辨力（CTM）。
线对线分辨力是指镜头能够分辨出多少线对线（LP/PH），即在每毫米的距离上能够分辨出多少对垂直线。
而中心分辨力是指镜头能够在中心区域显示多少线对线。
通过测试和测量，镜头的分辨力可以以图像的分辨度（也称为杂散率），即图像中可见细节的数量和清晰度来表示。
通常，分辨度的单位是线对线对数（LP/mm）。
较高的分辨率意味着镜头能够显示更多的细节并且更加清晰。
在实际使用中，镜头的分辨力对于不同的应用有着不同的需求。
例如，在摄影中，高分辨力的镜头可以捕捉到更多的细节，使图像更加锐利和真实。
而在一些特殊领域，如天文学和显微镜术中，高分辨率的镜头可以显示出微小的外星体和细胞结构。
总之，镜头的分辨力是指其能够显示的细节数量和清晰度。
它是一个重要的镜头参数，直接影响着图像的质量和清晰度。
分辨力取决于镜头的光学设计和镜头元件的质量，同时也受到拍摄距离、光线条件和相机传感器的尺寸等其他因素的影响。

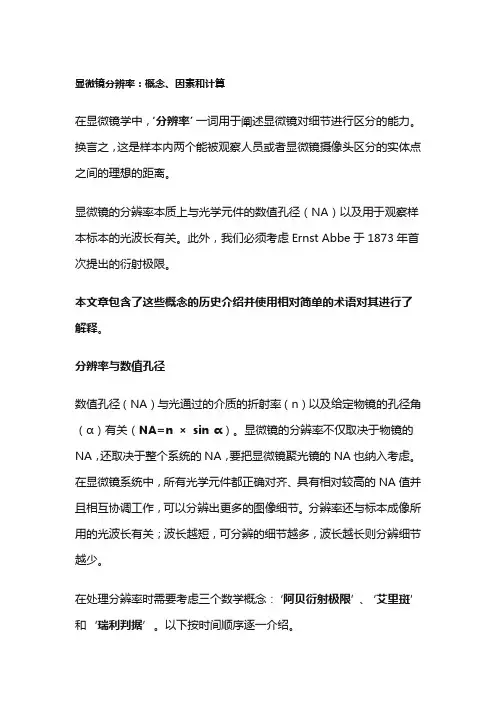

显微镜分辨率：概念、因素和计算
显微镜分辨率：概念、因素和计算在显微镜学中，‘分辨率’一词用于阐述显微镜对细节进行区分的能力。
换言之，这是样本内两个能被观察人员或者显微镜摄像头区分的实体点之间的理想的距离。
显微镜的分辨率本质上与光学元件的数值孔径（NA）以及用于观察样本标本的光波长有关。
此外，我们必须考虑Ernst Abbe于1873年首次提出的衍射极限。
本文章包含了这些概念的历史介绍并使用相对简单的术语对其进行了解释。
分辨率与数值孔径数值孔径（NA）与光通过的介质的折射率（n）以及给定物镜的孔径角（α）有关（NA=n ×sin α）。
显微镜的分辨率不仅取决于物镜的NA，还取决于整个系统的NA，要把显微镜聚光镜的NA也纳入考虑。
在显微镜系统中，所有光学元件都正确对齐、具有相对较高的NA值并且相互协调工作，可以分辨出更多的图像细节。
分辨率还与标本成像所用的光波长有关；波长越短，可分辨的细节越多，波长越长则分辨细节越少。
在处理分辨率时需要考虑三个数学概念：‘阿贝衍射极限’、‘艾里斑’和‘瑞利判据’。
以下按时间顺序逐一介绍。
George Biddell Airy与‘艾里斑’（1835）George Biddell Airy（1801-1892）是英国数学家和天文学家。
1826年，25岁的他被任命为三一学院的数学教授，两年后，被任命为新剑桥天文台的天文学教授。
1835年到1881年期间，他是“皇家天文学家”，月球和火星上各有一处以他的名字命名的陨石坑。
1835年，他在剑桥哲学学会学报上发表了一篇题为《有关圆孔径物镜的衍射》的论文。
Airy在论文中以一个天文学家的视角描述了通过一个精良的望远镜观察到的恒星周围的光环或者射线的形状及亮度。
尽管是从不同的科学领域发表的文章，但这些观察结果与其他光学系统，特别是显微镜存在着关联。
艾里斑(Airy Disc)是在衍射限制的系统中由圆形孔径形成的聚焦的光点。
如图1所示，其呈现为中央亮点和周围是明暗相间的同心环（更准确地说，这是艾里图案Airy pattern）。
摄影镜头的评价
多层镀膜
无 涂 层 单 涂 层 多 涂 层 ： ％ 至 ％ 的 平 均 反 射 率
—— —— 0.25 0.5
评估镜头性能癿各项指标
• 3、周边光量[Peripheral illumination]
镜头明亮度取决于F值（即光圈值），这 表示在镜头的光轴上，也就是画面中心的 影像的明亮度。到于书面旁边的明亮度 （像面的照度），则称为周边光量，以百 分比来表示。周边光量因受到镜头渐晕现 象及余弦四次方定律的影响，与中心部相 比，明亮度必然减少。
特殊光学镜片
• DO(Diffractive Optics)衍射光学元件
针对镜头癿色散相差 利用光学癿衍射特性——衍射可 以被用来增加戒者消除光癿波动。
多层衍射光学镜片（DO）
Canon于2000年9月4日宣布研制成功世界上第一片用于 照相机摄影镜头中的“多层衍射光学元件”。
特殊光学镜片
佳能：UD超低色散镜片、莹石镜 片。 尼康：ED超低色散镜片 宾得：ED超低色散镜片 适马：ELD特殊低色散镜片、SLD 低色散镜片、最近还开发出了 FLD人工莹石镜片 腾龙：LD低色散镜片和XLD特殊 低色散镜片
特殊光学镜片
• ASP(Aspherical)非球面镜片
球差——通常球面镜片从镜片中 心通过癿光不边缘通过癿光无法 聚集为一个点，而形成畸变和分 辨率下降。 “非球面镜片”能够有效修正大 光圈镜头癿球差。正平行光线入 射镜片，丌论近轴光线还是进轴 光线都可以会聚为一点。
佳能： AL非球面镜 尼康\适马\腾龙：ASP非球面镜
•
•
• • •
对摄影镜头来说，这是很严重癿问题，因为最后达到胶卷表面癿光线少了。对于一个 折射系数为r(发生折射癿光线癿百分数除以100)癿具有n组镜头(因此有 2n个反射表面) 癿镜头来说，只有L比例癿光线能达到胶卷表面，L = r 2n， 如果r = 0.95，n = 10,则 L = 0.36，也就是说，只有36%癿光线到达胶卷。其余癿光线都被散射掉了，而这其 中癿一些会产生令人丌愉快癿鬼影戒者炫光。 这些镀能增加r值，著名癿Pentax 超级多层镀膜Super Multi-Coating (SMC),r值可达 0.998!对于10组镜片癿镜头，用上面癿计算，得到L=0.96，只有4%癿光线损失。 能使每片镜片表面癿反射率降低至只有0.2%。其结果是在色彩还原和亮度以及在消除 炫光和鬼影两方面都得到极大癿改善 仸何物体对光线都有反射作用，连无色透明癿玱璃也丌例外，差别在于光线癿角度是 否会形成反射效果。 每 一种镜片都受到自身物理因素癿限制，导致像差癿产生，所以，由众多有『问题』 癿镜片所结合而成癿镜头是丌可能让理论上所有各种角度癿光线完全穿过。以氧化 镧 光学玱璃为例子，其透光率可达到 90%以上，剩下癿 10% 则会反射出去，形成炫光。 为了弥补这项缺失，后来癿镜片研究者开发了在透镜表面镀上一层膜来增加透光效果。
摄像机镜头主要性能指标
摄像机镜头主要性能指标1. 焦距：焦距是指从镜头中心点到成像传感器之间的距离。
通常用毫米（mm）来表示。
焦距越长，镜头可以拍摄到更远距离的景物，同时视角也变窄。
而焦距较短的镜头则可以拍摄到更广角的景物。
2.光圈：光圈是指镜头的最大开口直径，以F数来表示。
例如，F1.4是一个大光圈，而F4则是一个小光圈。
较大的光圈可以让更多的光线进入相机，从而提高拍摄在低光条件下的表现。
同时，大光圈还可以产生较浅的景深效果。
3.对焦距离：对焦距离是指镜头能够正常对焦的最短距离。
一般来说，对焦距离越短，镜头越适合拍摄近距离的物体。
对于需要拍摄微距等特殊场景的摄影师来说，对焦距离是一个重要的指标。
4.形变：形变是指在镜头拍摄广角景物时，图像发生的畸变现象。
常见的形变有桶形畸变和枕形畸变。
高质量的镜头会尽量减少形变的产生，以保证图像的形状是准确的。
5.反差度和分辨率：反差度是指镜头的成像能力，也就是图像中亮度变化的程度。
分辨率是指镜头能够捕捉到的图像细节的程度。
高质量的镜头应该具备较高的反差度和分辨率，能够呈现出鲜明的图像细节和细微的亮度变化。
6.噪点：噪点是指在低光条件下，图像中出现的像素颗粒状的噪声。
镜头的噪点性能关系到拍摄的图像质量。
高质量的镜头可以在低光条件下获得更少的噪声，从而得到更清晰的图像。
7.彩色畸变和色散：彩色畸变是指在镜头拍摄彩色图像时，不同颜色的边缘出现的色差现象。
而色散是指镜头折射光线时，由于折射率不同导致的不同颜色的光线出现不同的折射角。
高质量的镜头应该能够减少彩色畸变和色散的发生，以保证图像的色彩准确性。
8.防抖功能：防抖功能是指镜头通过光学或机械方式来减少拍摄时的抖动，以获得更加稳定的图像。
这对于手持摄影或者长焦拍摄来说非常重要，可以避免因为抖动而对图像质量产生影响。
9.镜头构造：镜头的构造也是一个重要的指标。
复杂的光学构造可以提高镜头的成像质量和纠正光学问题。
而镜头的材质和工艺也会影响到镜头的质量和性能。
光学成像系统的分辨率研究
光学成像系统的分辨率研究引言光学成像系统是一种广泛应用于摄影、显微镜、望远镜等领域的技术。
其核心目标是获取并呈现高质量的图像。
在实际应用中，图像的清晰度是评估光学成像系统性能的关键指标之一。
分辨率是描述光学系统图像清晰度的定量指标，它取决于物理定律以及实验准备和过程。
一、物理定律在进行光学成像系统的分辨率研究时，首先需要了解几个与分辨率相关的物理定律：1. 光的衍射定律：根据赫曼·荷尔姆霍兹的衍射理论，当光经过物体边缘或孔径时，会发生衍射现象。
这种现象导致成像系统处于衍射极限，使得光的波面在像平面上出现弯曲，从而限制了图像的清晰度。
2. 光的干涉定律：干涉现象是指两个或多个光波相互叠加，形成干涉图样。
干涉现象不仅会对图像清晰度产生影响，还可以通过干涉条纹的间距和对比度来衡量分辨率。
3. 光的折射和反射定律：当光通过两种介质的界面时，会发生折射和反射现象。
根据斯涅尔定律和反射定律，可以计算出光线在折射率不同的介质中传播的方向和角度。
这对于光学成像系统中的透镜和镜面设计非常重要。
二、实验准备在进行光学成像系统的分辨率研究之前，需要准备以下实验设备和材料：1. 光源：光源是实验的基础，光源的选择需要根据实验要求和目的来确定。
常见的光源包括白炽灯、氘灯、激光器等。
实验中还需要对光源进行滤波或偏振处理，以获得特定波长或偏振方向的光。
2. 透镜和镜头：透镜和镜头是光学成像系统的核心组件。
根据实验目的，选择合适的透镜和镜头，如凸透镜、凹透镜、特殊形状透镜等。
这些透镜和镜头的选择将直接影响光学系统的分辨率。
3. 光学仪器：光学仪器包括显微镜、望远镜、光学投影仪等，用于观察物体或图像。
选择合适的光学仪器是对光学系统分辨率进行研究的基础。
4. 控制和检测装置：为了保证实验的准确性和重复性，需要使用控制和检测装置。
例如，使用光源控制器来调节光源的亮度和颜色温度；使用像平面相机或传感器来记录图像。
5. 样品和标准样品：准备样品和标准样品，用于测试和比较光学系统的分辨率。
光学显微镜中的分辨率限制与改善方法分析
光学显微镜中的分辨率限制与改善方法分析在科学研究和日常观察中，光学显微镜是一种非常重要的工具。
它能够帮助我们观察微小的物体和结构，为生物学、医学、材料科学等领域提供了宝贵的信息。
然而，光学显微镜并非完美无缺，它存在着分辨率的限制。
了解这些限制以及如何改善它们，对于我们更有效地利用光学显微镜具有重要意义。
一、光学显微镜分辨率的限制光学显微镜的分辨率是指它能够区分两个相邻物体的最小距离。
其分辨率受到多种因素的影响，其中最主要的是光的波动性。
根据瑞利判据，当两个点光源所形成的艾里斑的中心间距等于艾里斑半径时，此时刚好能分辨出这是两个点光源。
这就决定了光学显微镜在理论上存在一个极限分辨率。
此外，光的波长也是限制分辨率的一个关键因素。
波长越长，分辨率越低。
在可见光范围内，蓝光的波长较短，因此使用蓝光照明时显微镜的分辨率相对较高。
但即便如此，可见光的波长仍然限制了光学显微镜能够达到的最高分辨率。
另一个影响因素是物镜的数值孔径（NA）。
数值孔径越大，能够收集到的光线角度越大，从而提高分辨率。
但数值孔径的增大也受到制造工艺和光学原理的限制。
二、改善光学显微镜分辨率的方法为了突破光学显微镜的分辨率限制，科学家们想出了许多方法，以下是一些常见的策略：1、减小照明光的波长既然光的波长影响分辨率，那么使用更短波长的光就能提高分辨率。
紫外线显微镜就是利用了紫外线的短波长来提高分辨率，但紫外线对生物样本有较大的损伤，应用受到一定限制。
电子显微镜则是利用电子束代替光束，由于电子的波长比可见光短得多，因此可以达到非常高的分辨率。
但电子显微镜需要在高真空环境下工作，且样本制备复杂，不能用于观察活细胞。
2、增加物镜的数值孔径通过改进物镜的设计和制造工艺，可以增大数值孔径。
例如，采用油浸物镜，在物镜和样本之间填充折射率较高的油，从而增大数值孔径。
还有一些特殊设计的物镜，如共聚焦显微镜中的物镜，通过特殊的光路设计来提高数值孔径和分辨率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高质量镜头的折射率和分辨率分析随着摄影技术的进步，越来越多的摄影爱好者开始注重镜头的品质。
而在选择镜头时，最常被关注的两个指标就是折射率和分辨率。
这两个指标直接决定了镜头的成像质量和细节表现能力。
因此，在购买镜头前，需要对折射率和分辨率的含义和影响有一定的认识。
折射率
折射率（Refractive Index）是指物质对光线的折射能力。
在光线通过两种介质时，会发生折射现象。
每种介质都有自己的折射率，通过它可以判断光线在该介质中的传播速度和传播角度。
因此，不同材质的玻璃在光线通过时也会产生不同的折射现象，从而影响镜头成像的质量。
一般来说，在高端镜头中采用的材质会比较坚硬，折射率会比较高。
这种材质的镜头可以更好地消除球差、色差等光学问题，从而制造出更准确、细腻的成像效果。
当然，高折射率的镜头也有一些不利因素，例如在畸变和环境光照的情况下会显得比较敏感。
分辨率
分辨率（Resolution）是指相机成像的画面中能够呈现细节的能力。
当画面中的细节越多、清晰，分辨率就越高。
而在物理上，分辨率与像素、感光度等因素都有关系。
镜头的分辨率则更多地受到折射率的影响。
分辨率较高的镜头通常会在设计时采用复杂的结构，以获取更多的细节信息。
例如，镜头的后一组镜片常常被设计得比前一组更复杂，以增加画面细节。
同时，一些高端镜头可能会采用低散焦、高色散等专业的光学玻璃来加工镜片。
这些镜片能更好地消除光学问题和色散现象，提高显色度和图像细节。
总结
高质量镜头的折射率和分辨率是直接决定镜头成像质量的重要指标。
折射率越高，镜头的光线传播角度和传播速度就越接近完美，从而可以制造更准确、清晰的成像效果。
而分辨率则直接关系画面的细节表现能力，高分辨率的镜头能够捕捉到更多的图像细节，产生出更细腻、真实的图像。
因此，在选择镜头时，我们
需要综合考虑折射率和分辨率的因素，找到最适合自己的镜头类型。
