无机非金属材料测试方法复习资料
无机非金属材料测试方法复习
无机非金属材料测试方法复习、丿S- / '1//Document serial number L KK89K ・LLS98YT$^ HHuT • SST108 】技#位M：拉《»«允9入射光频*ZS ・印对⑹仁«匍射图中ft个忻《线的绝对《皮的比ffl • <必考：釈分妙E：扣除？！老衣坊衍《峰下的a«« -枫消光：把I1IJ：匚=0««衍《线右規》消央的现彖称为系烷涓允• <■炽XW线衍射方Kh ftAttWT波的丸ftgjd波长《»«的力向Yx, a)明《««:用物tt丸栏档去衍««• il:迓射束1A仰.有衍射的为KSfft-无衍《的为明仰.这样形成的为明场《：用《«允程档占透射《和及《余衍射來.It •來《thW 朿戍《• MIJCfii射的为《« • «衍射的为明》•这样形成的为瞎场《• <31点)3射电《的点《分和♦:戍分朋衣歼訂11鏡所》分辨的《个点之m的就小弟高：《分弊衣"、电tt«K分辨的rt糸tUW的《小曲离.《《点〉”#效62： KA 扌比中K射《用：中釣有W的允《枝入射丸束的斜不阿•除在入射光辭处有・《的瑞利ft射ft夕卜.任它的较《和较低频率处途仃比它弱M多的iM线. 二次电子：：次电子ttffift入《电子作用FKS由出緊并离歼样W衣面的1«子的核外电子• ffRM电子：祢》《电子入射电了与试样的相互作用绑多《:只《拆.*新逸出试样衣面的电子•差*分析：ttffi任《序拎制41«F・冬比物的淄《«ij温度关《的，种方您.遼示ft»«热法：ft把试样和鑒比粉的溢《«保持为零时.所需婪的ftfi对Hiaj关槩的种技术.光电效62：肖日《定《》2的入射允子勺样44的《子互郴作用时.触个允孑把全》《»交犠洽紀子《说层上"《來却的电子.这个电子就《«能tt-加《谨《》大r《电子的姑介能Eb・《电子敎将般离嫌*唸柬博的ft级：片还有多余的KftniWtt电子克般功曲W •剜电子就放为d山电子.并《«先的动能&并且hv=Ifa・EX 亿该过《为丸电效应•化学位移：由处的化学坏境不同为引《的《了内克层电子《含能的变化.在衣现为谐线的住卩•这神现次成为化学付《・IU“1”定律：对卜定幻at係的《条《线向nK«长对《了序》半方近似戒反比关系._■简?？《i.xMaitt有《两种类型其含义是什么(〈点>何种类fl： iiscxw线轴MXWftH琏fltx财《《：指x射《»中发出的啷分包穴#种波长的丸的光《•从管中《敢的电子9阳极》》的时间和afttta-41相河. 绝大务6电子耍经历多次雄接.产生能fi齐不相冋的辐射.冈此出现连续X射rtifi特饥火粉《：也称标它tt lil m嚼定波长*«廈杲人的《线沟血的.这种《找只有肖”电爪趨过•定ft值Vk (««电O时才能产生.lAi这种《统的波长qxw«>>的《电圧•《电说等工作兼件无关.只耿决rniWM料.不冋金《可成的阳极将发出不何波长的《线•并称为待MS射线《S •何《“粉？何WKO«m这两种im中祁"9«大•种MtUNWX射tt衍射用的是《种Mtt?为什么KoMtt中包含xa】和"2 (JK点〉Ka址L・Jt层中的电I■饶入K层空位时发出的SWft KPW««3d光层中的电子洪入K层5tt时发出的X««: 1(«比Kfl滋哎人• W为L层电子W入KS2ft 的儿*比M层电子践入K层空ft的儿*大：KP波长to： S射线衍《用的ftKa射«：Xa ««ft ill Xa I和Xa281成.它《分别《电子从LS和口子褪级tt入K 层空位时产生的.4.A体对xim的Ik片ini鴻四种点K是什么点)AA体对X««的歆妨务相「《«和不《干《《• R*立力■体心立方.《心立力.底心立方-5.结构因子的(K念和形晡因《• <«Jtt>姑构W子的绝対ffi为个百《的想干tt射掾*9 一个电7的想干ttWfeta的比ffi •姑构W子只肘te子的种类WftWS中的位ttff关• 1阳不《晶《形状和大小的形响.6.Amc X 么何«Xft淸光0点｝充分条ttttw时满足布拉《方《和F*xo•系烷潇允：耙[li j-F«=o iftiftfij射线有w律in失的现筑称为系統酒丸・7•粉AX妙tt衍射卡片(JCPDS«IW4*片)《«手《的豪本类5有■几种7字每《引《物”8英文名称的字琢*序哈那札尔待《引8糸強线按d值郴对强度递减賊序川列芬0-118 以按d ta«w«irts 列8•对一张漫合4M6的X射钱衍MS进行定性分析討，应注*9几个傅■优财虔9MMIW为什么仪用》末试禅的粒鹰A多少(S*><1) dffi比郴对《度电为*S •《対时4值必憑符合.《只能在小》点麻第：位有分ft： <2)««小角搜区《的衍射线•即低《«的两比《角《的dffi更*«：◎)««比筋(4)倚｛[« (即不与叹它线的《〉*箜：<3)怙令》它信息.曲成》■»处理过《等辱2 (6>ffi助K它分析《域方法共《农缶，优先冬总小ftiJEK城的衍射线.《«及待牡线.术轮ItttMFOwa9 •电于柬与《a相互作用可以扶得事些信A?琳透射电子b -:次电子cffft 射电T d. 15Ji X itn e, IWJSi A Jt £ fflilitill 子£,«枚电子10•打《电《的》大倍ft? (■处fl描电峨的tt大倍6：电子束色荧丸悍上和描抿*与入射电孑束在样吕农敵、\和描报MZ比11 •筒址■于却《(《的种矣"樂的*09. <*A>琳单誉一由011«透tt近轴区：和述》区対电子《灯：《能力不Kfeg-lll F成《电子波长不M引虽±»«一一山fiSKBS场不址坪岂旋转対称個场HI赴.12・3射电子8材的《了&徽》《包几种类Sh SA)W位衬度、《1?村《•竹WW«11 么ax有关这祥93« E«用*««什么««甘《也》为喷斥村《•它穿过样MHftWft®小的#趺电子他弹ttft射《形成的触・1丽村《号样品的衣•噱子序《、厚《等《米韦•关这种图偉上耍用來观黍《《试样和魁形膜样品断诫图像.14 • ffitt*的材jcA：■么产生的利用違imi砸•干什么忻射村度址山缺休磚《内？Vffi分満足忻射糸件的用肛不列向形成的村哎•根戡衍射H度陨理形成的电子图ft修为衍射Hrsft.W用这种图《可《祭#体》阳•如付第.层tt尊•C何《厨场象何谓《场ft中心畤■身《1心《»* •曲从《«山点〉厨场用物《光林…去忻W束.it透W束成《• ff忻射的为《$ •无竹射的为叨软.«场《?仇用物《光栏《去iSW来及H余衍《« •让《《衍《«成》•则无衍《的为時》.有衍W的为期像.因为tt心喑场《衍射％iftK光轴•時场《翎个方估拉长.分W那ft：中《场偉尤简变.1G.何ff二次电了打描电《中二次电？《的衬《与什么因《有关为什么*适宜观*什么S虑〉二次电丁呪指任入射电子作WFttft由出《井AJFffil衣而的Ki子的K外电子.二次电廿的甘《与《个W«ff刘<1）入射电子的能ft •入W电子《»在2・$CTW・.二次电子滋W«tt达到《大•村《明《<2）入《电子《在试样农训的tt料闲为》（0） *0 “界严《«角疫揃加时.二次电子发W«tk«A. M度也期显.二次电子《也《适《世？？试样的衣面形《•17•何aWtt«电子打《电《中WlWt电丁衬《与什么H«#关为什么*适宜《察什么（M/S〉Wtt«电丁•是指入射电子与试样的Riy：作用经爹狀ft射历.*tt«出试ff农匍的电子.背ttw电子村汨试样的彬《从敬分有关.ra为背ft 射电子的产》s8试样*S子序tkww A*増大.Jun试样衣礙儿盯納米的衣范口肯》射电村«»idrt观棗试样的平豹岐子序《《醪获.i8. xM«taw分析方法有■三种？氨处分蜿力法.定点分析•《拭《分析.iMJltfi分析19•直热分析（DM）的定义A什么？〈*">堆妁分W <DTA> tt指&W序押*温度F, Wft境和參比物的S4«羞剧赵《关系的ft方法・20•養示扌」描*热分析（Mt）的定文是什么f <aA>花刀寸lifiSH*分忻址》试样ft冬比ft的溢〉2善《持为零H・所”婪的《》对滔哎或时W黄歩的，仲技术•21.在UM析曲11上一1««的■废上球用什么来畑B个上《用外推殊点Si«fn«ffl4P2來农缶-«中外推殆点温《唸实鲨糸n•形响小.2X如何《£外推tt虑前！？僅点）曲线开始｛8离《«那点的切《与1&线《大料率的切fE的交点.21形响差热fttt主*因*再•些7 （〈成）内S, M体《构•阳《子电负tt •离子半径及电价.MWK产浓度.外W t。
无机非金属材料测试方法复习
无机非金属材料测试方法复习、厂.S-. / '1//Document serial number【KK89K・LLS98YT$惑HHuT・SST108】技鼻位M：拉«»«允9入射光频*ZS・W对«Ht：« 匍射图中ft个忻«线的绝对《皮的比ffl・ <必考:釈分妙E：扣除？!老《«坊衍«峰下的《W««・*«消光：把由J：匚=0««衍«线右規»消央的现彖称为系烷涓允・<■炽XW线衍射方Kh ftAttWT波的丸ftgJd波长«»«的力向-<x,a）明«««:用物tt丸栏档去衍««・il:迓射東lA俾.有衍射的为KSfft-无衍«的为明俾.这样形成的为明场«；用««允程档占透射《和及«余衍射来.It •来«thW 朿戍«・MlJCfii射的为««・«衍射的为明»・这样形成的为瞎场«・<31点）3射电《的点《分#»♦：戍分《*衣歼訂11鏡所»分辨的《个点之m的就小弟髙：«分《*衣"、电tt«K分辨的rt糸tUW的《小曲离.《《点）»鼻效62： KA 扌比中K射《用:中釣有W的允《*£入射丸束的《*不阿・除在入射光《*处有•«的瑞利ft射ft外.任它的较《和较低频率处途仃比它弱M多的iM线.二次电子；：次电子ttffift入«电子作用FKS由出緊并离歼样W衣面的1«子的核外电子・ffRM电子：祢》«电子入射电了与试样的相互作用綽多《:R«拆.*新逸出试样衣面的电子・差*分析；ttffi任«序拎制41«F・參比物的淄««ij温度关«的，种方您.差示ft»«热法：ft把试样和參比粉的溢««保持为零时.所需婪的ftfi对Hiaj关槩的种技术.光电效62：肖日《定《»2的入射允子勺样44的«子互郴作用时.触个允孑把全》«»交犠洽Ki子«说层上"«来却的电子.这个电子就««能 tt-加《谨《»大『《电子的姑介能Eb・《电子敎将般离嫌*唸柬博的ft级；片还有多余的KftniWtt电子克般功曲《■・剜电子就放为d由电子.并««先的动能&并且hv=Ifa・EX亿该过«为丸电效应・化学位移：由处的化学坏境不同为引《的«了内克层电子《含能的变化.在衣现为谐线的住卩・这神现次成为化学付《• IU“l”定律：对卜定幻at係的《条《线向nK«长对«了序》半方近似戒反比关系._■简??《i.xMaitt有《两种类型其含义是什么（<点>何种类fl： iiscxw线箝MXWftH琏fltx财《«：指x射«»中发出的啷分包穴#种波长的丸的光《・从管中《敢的电子9阳极》»的时间和afttta-4'相河.绝大多6电子耍经历多次雄接.产生能fi齐不相冋的辐射.冈此出现连续X射rtifi特ttX粉«：也称标它tt由m嚼定波长*«廈卑人的《线沟血的.这种《找只有肖»电爪趨过•定ft值Vk（««电《〉时才能产生.lAi 这种《统的波长qxw«»的《电圧・«电说等工作兼件无关.只耿决rniWM料.不冋金«W成的阳极将发出不何波长的《线・并称为待MS射线《S・何《“ 粉？何WK0«m这两种im中祁"9«大・种MtUNWX射tt衍射用的是《种Mtt?为什么KoMtt中包含xa】和"2《JK点〉Ka址L・Jt层中的电『饶入K层空位时发出的SWft KPW««3d光层中的电子洪入K层5tt时发出的X««: K«比Kfl滋哎人・W为L层电子W入KS2ft 的儿*比M层电子践入K层空ft的儿*大；KP波长to： S射线衍«用的ftKa射《：Xa ««ft由Xa I和Xa28l成.它«分别《电子从LS和口子褪级tt入K 层空位时产生的.4.A体对xim的Ik片ini鴻四种点K是什么《*点〉AA体对X««的歆妨务相「««和不《干《«・R*立力■体心立方.«心立力.底心立方-5.结构因子的（K念和形晴因«• <«jtt>姑构W子的绝対ffi为个百《的想干tt射掾*9一个电7的想干ttWfeta的比ffi・姑构W子只肘te子的种类WftWS中的位ttff关・1阳不«晶《形状和大小的形响.6.Amc X 么何《Xft淸光（S点｝充分条ttttw时满足布拉«方«和F*xo•系烷潇允：耙由j-F«=o iftiftfij射线有w律in失的现筑称为系統酒丸•7•粉AX妙tt衍射卡片（JCPDS«IW4^片）««手《的豪本类5有■几种7字毎《引《物^8英文名称的字琢*序哈那札尔待«引8糸強线按d值郴对强度递减賊序川列芬0-118 以按d ta«w«irts 列8•对一张漫合4M6的X射钱衍MS进行定性分析討，应注*9几个傅■优财虔9MMIW为什么仪用»末试禅的粒鹰A多少（S*><1）dffi比郴对«度电为*S・《対时4值必憑符合. «只能在小»点麻第：位有分ft： <2〉««小角搜区« 的衍射线・即低««的dW比《角《的dffi更*«：©）««比筋⑷倚｛|« （即不与叹它线的《〉 *箜：<3）怙令》它信息.曲成》■ »处理过«等導2 （6>ffi助K它分析《域方法共«农缶，优先冬总小ftiJEK城的衍射线.««及待牡线.I&术轮ItttMFOwa9・电于東与«a相互作用可以扶得事些信A?琳透射电子b・：次电子cffft射电T d. 15Ji X itn e, IWJSi^Jt £ fflilitill子£,«枚电子10•打«电«的》大倍ft? （■处fl描电峨的tt大倍6：电子束<%荧丸悍上和描抿*与入射电孑東在样吕农商的和描报MZ比11・筒址■于却《（«的种矣"樂的*09. <*A>琳单誉一由011«透tt近轴区:和述»区対电子«fl：«能力不Kfeg—由F成«电子波长不M引虽.G« 上»«—一由fiSKBS场不址坪岂旋转対称僵场HI赴.12・3射电子8**的《予&徽》«包几种类Sh SA）W位衬度、«1?村《・竹WW«11 么ax有关这祥93«主«用*««什么««甘«也»为喷斥村«・它穿过样MHftWft®小的#趺电子他弹ttft射《形成的M«・ttW村«号样品的《«・噱子序《、厚《等《米韦•关•这种图偉主耍用来观黍《«试样和魁形膜样品断诫图像.14・ffitt*的材jcA：■么产生的利用違imi砸•干什么忻射村度址由缺休磚«内?Vffi分満足忻射糸件的用肛不列向形成的村哎・根戡衍射H度陨理形成的电子图ft修为衍射Hrsft.W用这种图«可«祭#体》阳・如付第.层tt尊・C何《厨场象何谓《场ft中心畤■身«1心«»*・曲鼻««山点>厨场用物«光林^^去忻W束.it透W束成«・ff忻射的为《$・无竹射的为叨软.«场«?ft用物«光栏«去iSW来及H余衍««・让《«衍««成»・则无衍«的为時».有衍W的为期像. 因为tt心喑场«衍射％iftK光轴•時场«翎个方估拉长.分W那ft：中《场偉尤简变.1G.何ff二次电予打描电«中二次电？«的衬«与什么因«有关为什么*适宜观*什么S虑>二次电于兄指在入射电子作WFttft由出《井AJFffil衣面的Ki子的K外电子.二次电#的甘«与«个W«ff 刘<1）入射电子的能ft・入W电子«»在2・$CTW・.二次电子滋W«tt达到«大・村«明《<2）入«电子《在试样农iW的tt料闲为》（0）"0“界严««角疫揃加时.二次电子发W«tk«人.M 度也期显.二次电子«也«适《世？?试样的衣面形«・17•何aWtt«电子打《电«中WlWt电于衬«与什么H«#关为什么*适宜《察什么（M/S>Wtt«电于是指入射电子与试样的Riy：作用经爹狀ft射历.*tt«出试ff农匍的电子.背ttw电子村《9试样的彬« 从敬分有关.ra为背ft 射电子的产》s8试样*S子序tkww大*増大.Jun试样衣礙儿盯納米的《«范w.肯»射电村«»idrt观棗试样的平豹岐子序《«醪获.i8.xM«taw分析方法有■三种？氨处分蜿力法.定点分析・《拭«分析.iMJltfi分析19•直热分析（DM〉的定义A什么？ <*^>堆妁分W <DTA> tt指&W序押W温度下,《Hft境和參比物的S4«羞剧赵《关系的ft方法•20•養示扫描*热分析（Mt）的定文是什么f <aA>花刀寸lifiSH*分忻址》试样ft參比ft的溢>2差«持为零H・所»婪的《»对滔哎或时W黄歩的，仲技术・21.在UM析曲11上一1««的■废主鼻用什么来畑B个主«用外推殊点Si«fn«ffl4P2来农缶-«中外推殆点温«唸实鲨糸n•形响小. 2X如何«£外推tt虑前!？僅点）曲线开始｛8离««那点的切《与1&线《大料率的切fE的交点.21形响差热fttt主*因*再•些7（<成）内S, M体《构・阳«子电负tt・离子半径及电价.MWK子浓度. 外因》to热速«•试样形状.»tt及装《•气氛和用力・试样恂«・24.分刊険«1收1£外41附务義■星*fe•粗<1）fc动频*乍《外光«ftK频*111等：（2） K动分子ff«»如变化.25.CM®收光«的产生•主«由于分于中什么MflUm迂Y S点） ft*动或«动«级.26 tW和g分于有几种Utt形式？斗0:对称神塢扳动、*对称忡撷抿动.剪式弯曲悵动8>:对称忡缩帳动、片对称伸撷抿动.穹A报动〈必考，21X »«光»«是一种什么分析方an利用XW«）t子激发te子的内层电子.产生光电子，不R兀*的内层《级的电子结合能tt疔特定的tfb通过测定这待定的ffi町定性8定隊HfrfuN外的全85无«:对蜂的《«采用灵tti«w子法a行定a分折.»•何《化学位»?由PJSfffi处化学坏境金冋向引起«子内壳层电子站含能的交化.任«ffl ]:衣规为《«的位移.筑称为化学何29.XPS 锌线衬*$7（S^>缺耿线.X射找卫仗线、多琅劈裂妊•槪懑娠离线.能B损央f£・鬼线M・红齐与拉«活性出下列分子的IS动方浅■些具书红外活性，•姣具有拉««性・为什么<1） 0,（2）出0）比0的对称按动.拿对阵1»动和穹曲孩动（4〉COxftfj对称抿幼、羊对称媒动和穹A抿动活性«晰规Hh ««加交f/tt外话性.反之段有.W化*殳有牝«活件・反2段有.fr対称中心的分子«分了fc 动对it外和拉«之-ff活性.M15J Jh话性.尤对称中心的分子K分子抿动对红外和活性的•<1）0=#iH.分子的fc动闵为Kfe动中并没#（»«矩的变化.有«化那的«化・＜：)H=0的对隊报动、非对阵按动W弯曲槪动对紅外fa拉«»«有话性・W为水分子为无对称中心的分子.其抿动W 时便«»和和W化*产生«化・o〉8,为中心对称分子.ca的对称掾动不ftKfflw矩的变化.但ffw化事的交化.所以这种糕动无红外活性.ffft 曼话ft・对『♦对称按动和弯曲«动frfflK矩的变化.W以这W种K动有红外活性.无拉曼话性・介e1.尺SPB W矿粉的形««¥?分析一-打«电a拭«电«的试样为块状或粉木《粒・HfNH当的分W*. 一®为SYwi. tt«可达：他・机材料中化学《的分折8定——红外允W分析«外光》法生鉴叩以用作分子结构的««««和捞喷化学《说《物相〉的分折.典中.红外Jt«法作分子》构的《« 可以《运分子的《长・《«大小・并判斷分子的立体结恂3・多M材料的物相分折——SW线物W分忻＜讯》粉春觀相法(粉法或««法＞和衍射仪法町用来进行物相爼性、定K分折.测定晶体姑构.M件大小及应力状邀. 迩可以用来精密测定M格常熟等.支4｛度的《定——羞tt分忻(OTA＞羌鴉分忻方法ft««W地測定和记*，怨精«在toftaft中发生》失水.分解•郴乞.Wtit®.升华、》«、破坏・和*建・y及物喷何的相互作用?^啄列的»«化学现$・并借以判定的姐血及反应机用.ft中包«体或««气泡中物沟的整定一一电子msW?!iW.W分析/拉曼JtlR拉«丸iff可以用W低的频率进行測ft・倚别址円以測定水洛液样品.固体粉木样M不必箜待睐制样处理.电子操针sw««微分折(IPMA〉特别适用『分析试样中a小区域的化5^成分.ftw完材料组织结构和元*分布状4i的K为ff用的分折方法.6・面或界面无《化学状分忻一一x««比电了能«分析＜XPS)光电子円以测定a«・气体样它«免的主sft物喷衣®的依息".5、5g)・jt电子能W仪在元*的定性分析上ff待殊优点.它可以«毬除氯以外的金》元素.对物戒的状态没ff选样.样少.可少SuTs而灵敏度町«达10勺£・枷对界1:增滋相«成分一一电f)KH电了ftutx«««a分析＜EP«A＞倚SWS用F分折试样中微小区域的化学破分.ftW?£材料细枳皓构和尤*分布状态的«为有用的分忻方法.界兼《或晶》«陥的《»分析一一逍射电料的微箔构分析一-适射电《透射电a (TDi) ttr»高分W*・高K大《6的《»«・ft观棗和分忻材料的形获、《帜和估恂的有« I：具.透射电 tt可以透过物旗・报搐电子««分布与质«»试样区的形«•殂织和姑构*对应來《示《样的形«・组织和a构10・料的《口形«««—一和»电«拭搖电ft场课大.三仃倍F允学显微橫.培用P»樋衣南和關口的分析观察料的(Wtt条《»的《«——透«电«・參考＜8) (9) U9I四.计张題某立力体的慕」面网的:级衍射对廉的30上60»・对虑的衍射角为60・•求诔Mt*的,级衍射而网能产生儿兼忻射线以及该關体的flA%參tt解，对应的衍««为€0-・wo=«r对P二»衍«. 2d*«OWXd密=沁…求|»|.入=0.1：如B对卜a衍轨2d*i"=«hWo«2&“ X=4WiSiUt* •级彷射M面僥产生4条衍射线•对&力A系.tzb=c. d密“ (F-tfpy. A=dsE24x=a SMOna。

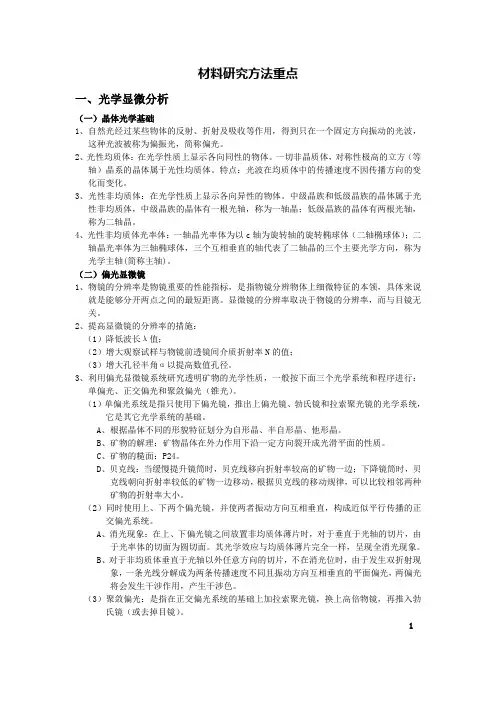

无机非金属材料研究方法重点
材料研究方法重点一、光学显微分析（一）晶体光学基础1、自然光经过某些物体的反射、折射及吸收等作用，得到只在一个固定方向振动的光波，这种光波被称为偏振光，简称偏光。
2、光性均质体：在光学性质上显示各向同性的物体。
一切非晶质体，对称性极高的立方（等轴）晶系的晶体属于光性均质体。
特点：光波在均质体中的传播速度不因传播方向的变化而变化。
3、光性非均质体：在光学性质上显示各向异性的物体。
中级晶族和低级晶族的晶体属于光性非均质体，中级晶族的晶体有一根光轴，称为一轴晶；低级晶族的晶体有两根光轴，称为二轴晶。
4、光性非均质体光率体：一轴晶光率体为以c轴为旋转轴的旋转椭球体（二轴椭球体）；二轴晶光率体为三轴椭球体，三个互相垂直的轴代表了二轴晶的三个主要光学方向，称为光学主轴(简称主轴)。
（二）偏光显微镜1、物镜的分辨率是物镜重要的性能指标，是指物镜分辨物体上细微特征的本领，具体来说就是能够分开两点之间的最短距离。
显微镜的分辨率取决于物镜的分辨率，而与目镜无关。
2、提高显微镜的分辨率的措施：（1）降低波长λ值；（2）增大观察试样与物镜前透镜间介质折射率N的值；（3）增大孔径半角α以提高数值孔径。
3、利用偏光显微镜系统研究透明矿物的光学性质，一般按下面三个光学系统和程序进行：单偏光、正交偏光和聚敛偏光（锥光）。
（1）单偏光系统是指只使用下偏光镜，推出上偏光镜、勃氏镜和拉索聚光镜的光学系统，它是其它光学系统的基础。
A、根据晶体不同的形貌特征划分为自形晶、半自形晶、他形晶。
B、矿物的解理：矿物晶体在外力作用下沿一定方向裂开成光滑平面的性质。
C、矿物的糙面：P24。
D、贝克线：当缓慢提升镜筒时，贝克线移向折射率较高的矿物一边；下降镜筒时，贝克线朝向折射率较低的矿物一边移动，根据贝克线的移动规律，可以比较相邻两种矿物的折射率大小。
（2）同时使用上、下两个偏光镜，并使两者振动方向互相垂直，构成近似平行传播的正交偏光系统。
A、消光现象：在上、下偏光镜之间放置非均质体薄片时，对于垂直于光轴的切片，由于光率体的切面为圆切面。
无机非金属材料复习重点
一．名词解释：无机非金属材料：无机非金属材料是由某些元素的氧化物、碳化物、氮化物、卤素化合物、硼化物及硅酸盐、铝酸盐等物质组成的材料。
陶瓷的显微结构是指各类显微镜所能观察到的结构相.显微结构描述结构中所有的相区及所包含的缺陷。
显微结构应包括: 晶粒和气孔的尺寸大小及分布，相组成及分布，晶界特性、缺陷及裂纹，还包括组成均匀性、畴结构等等。
高温荷重软化温度耐火材料的高温荷重软化温度也称为高温荷重变形温度，表示材料在温度与荷重双重作用下抵抗变形的能力，即指耐火材料试样在固定压力下，不断升高温度，试样发生一定变形量和坍塌时的温度。
不定形耐火材料是由合理级配的粒状和粉状料与结合剂共同组成的不经成型和烧成而直接供使用的耐火材料。
复合材料是指把两种以上在宏观上不同的材料，合理的进行复合，在新制得的材料中，原来各材料的特性得到充分的应用，并且得到了单一材料所不具有的新特性。
桥氧和非桥氧的概念。
（1）桥氧（或公共氧、非活性氧）：有限四面体群中连接两个Si4+的氧，其电价已饱和，一般不再与其它正离子配位。
（2）非桥氧（或非公共氧、活性氧）：有限四面体群中只有一侧与Si4+相连接的氧。
热容：是质点热运动的的能量随温度变化的一个物理量，是物体温度升高1K所需要增加的热量。
温度不同，物体的热容不一定相同。
电子显微分析：是利用聚焦电子束与试样相互作用所产生的各种物理信号，分析试样物质的微区形貌、晶体结构和化学组成的分析方法，包括透射电子显微分析、扫描电子显微分析和电子探针X射线显微分析等。
玻璃的概念：一般定义：经熔融冷却基本上不结晶的无机固体物质科学定义：具有玻璃转变现象的非晶态物质无机纤维：是由矿石与焦炭按比例经高温熔融经离心而产出。
二、简答题1、简述耐火材料主晶相与基质的两种结合形态陶瓷结合（硅酸盐结合）与直接结合。
陶瓷结合又称为硅酸盐结合，其结构特征是耐火制品主晶相之间由低熔点的硅酸盐非晶质和晶质联结在一起而形成结合，如普通镁砖中硅酸盐基质与方镁石之间的结合。

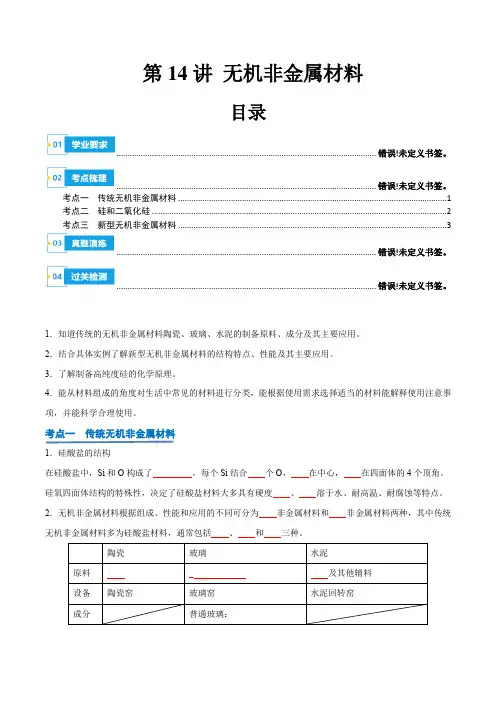

第14讲无机非金属材料2024年高中化学学业水平考试必备考点归纳与测试(新教材专用)(原卷版)
第14讲无机非金属材料目录...................................................................................................................... 错误!未定义书签。
...................................................................................................................... 错误!未定义书签。
考点一传统无机非金属材料 (1)考点二硅和二氧化硅 (2)考点三新型无机非金属材料 (3)...................................................................................................................... 错误!未定义书签。
...................................................................................................................... 错误!未定义书签。
1．知道传统的无机非金属材料陶瓷、玻璃、水泥的制备原料、成分及其主要应用。
2．结合具体实例了解新型无机非金属材料的结构特点、性能及其主要应用。
3．了解制备高纯度硅的化学原理。
4．能从材料组成的角度对生活中常见的材料进行分类，能根据使用需求选择适当的材料能解释使用注意事项，并能科学合理使用。
考点一传统无机非金属材料1．硅酸盐的结构在硅酸盐中，Si和O构成了，每个Si结合个O，在中心，在四面体的4个顶角。
硅氧四面体结构的特殊性，决定了硅酸盐材料大多具有硬度、溶于水、耐高温、耐腐蚀等特点。
无机非金属材料测试方法
① X 射线的散射可分为想干散射和不相干散射。
射线的散射可分为想干散射和不相干散射。
② 滤波片的作用：除去和减弱K β谱线和连续光谱谱线和连续光谱 ③ X 射线衍射方法：劳厄法，转动晶体法，粉晶法，衍射仪法。
射线衍射方法：劳厄法，转动晶体法，粉晶法，衍射仪法。
④ 衍射线束的强度主要与晶体结构、晶体的完整性以及参与衍射的晶体的体积等有关衍射线束的强度主要与晶体结构、晶体的完整性以及参与衍射的晶体的体积等有关⑤ CsCl 结构是简单立方点阵，MgO 结构是面心立方点阵结构是面心立方点阵简单点阵简单点阵 无体心点阵体心点阵 h+k+l=2n+1(奇数) C 面带心点阵面带心点阵 h+k=2n+1 B 面带心点阵面带心点阵 h+l=2n+1 A 面带心点阵面带心点阵 k+l=2n+1 面心点阵面心点阵 h ，k ，l 奇偶混杂奇偶混杂三方点阵三方点阵 -h+k+l=3n ⑥ 粉末法中三种底片安装法：正装法、反装法、不对称装片法粉末法中三种底片安装法：正装法、反装法、不对称装片法⑦ 粉末衍射法是多晶体最常用的研究方法粉末衍射法是多晶体最常用的研究方法⑧ 连续扫描：是探测仪以一定的角速度在选定的范围内进行连续扫描，并将探测仪的输出通过计数仪输入到纸带计数仪，把各个角度下的衍射强度记录在纸带上，画出衍射图谱。
优点是快速而方便，但由于机械设备及计数率仪等的滞后效应和平滑效应，是记录纸上扫描出得衍射信息总是落后于探测器接收到的，造成衍射线峰位想扫描方向移动、分辨力降低、线性畸变等缺点。
当扫描速度快时，这些缺点尤为显著。
些缺点尤为显著。
⑨ 步进扫描：使探测器以一定的角度间隔逐步移动，对衍射峰强度进行逐点测量。
步进扫描无滞后及平滑效应，因此衍射线峰位正确、分辨力好。
而且由于每步停留时间是任选的，顾可选的足够长，使总计数的值也足够大，以使计数的均方偏差足够小，减少统计涨落对强度的影响使总计数的值也足够大，以使计数的均方偏差足够小，减少统计涨落对强度的影响⑩ 物相定性分析基本原理：进行定性相分析时，必须先将试样用粉晶法或衍射仪法测定个衍射线条的衍射角，将它换算为晶面间距d ，再用显微黑度计、计数管或肉眼估计等办法，测出各条衍射线的相对强度，然后与各种结晶物质的标准衍射花样惊醒比较鉴别相对强度，然后与各种结晶物质的标准衍射花样惊醒比较鉴别11 PDF 卡片使用的基本原理：每张卡片上记录着一种结晶物质的粉末衍射数据，查阅卡片，就可知道这一物质的粉末衍射数据和其它很多信息。
无机非金属材料测试方法复习资料
一、 名词解释 拉曼位移：拉曼散射光与入射光频率之差.. 相对强度：同一衍射图中各个衍射线的绝对强度的比值..必考 积分强度：扣除背影强度后衍射峰下的累积强度..必考 系统消光：把由于F HKL =0而使衍射线有规律消失的现象称为系统消光..重点 X 射线衍射方向：是两种相干波的光程差是波长整数倍的方向..重点 明暗场像：用物镜光栏挡去衍射束;让透射束成像;有衍射的为暗像;无衍射的为明像;这样形成的为明场像；用物镜光栏挡去透射束和及其余衍射束;让一束强衍射束成像;则无衍射的为暗像;有衍射的为明像;这样形成的为暗场像..重点 透射电镜的点线分辨率：点分辨率表示电镜所能分辨的两个点之间的最小距离；线分辨率表示电镜所能分辨的两条线之间的最小距离..重点 拉曼效应：散射光中散射强度中约有1%的光频率与入射光束的频率不同..除在入射光频率处有一强的瑞利散射线外;在它的较高和较低频率处还有比它弱得多的谱线.. 二次电子：二次电子是指在入射电子作用下被轰击出来并离开样品表面的原子的核外电子.. 背散射电子：背散射电子是指入射电子与试样的相互作用经多次散射后;重新逸出试样表面的电子.. 差热分析：是指在程序控制温度下;测量物质和参比物的温度差与温度关系的一种方法.. 差示扫描量热法：是把试样和参比物的温度差保持为零时;所需要的能量对时间关系的一种技术.. 光电效应：当具有一定能量hv 的入射光子与样品的原子互相作用时;单个光子把全部能量交换给原子某壳层上一个受束缚的电子;这个电子就获得能量..如果该能量大于该电子的结合能Eb;该电子就将脱离原来受束缚的能级；若还有多余的能量可以使电子克服功函数W;则电子就成为自由电子、并获得一定的动能Ek 并且hv=Eb+Ek+W..该过程为光电效应.. 化学位移：由于原子所处的化学环境不同而引起的原子内壳层电子结合能的变化;在谱图上表现为谱线的位移;这种现象成为化学位移.. Moseley 定律：对于一定线性系的某条谱线而言其波长与原子序数平方近似成反比关系.. 二、简答题 1.X 射线谱有哪两种类型其含义是什么 重点 两种类型：连续X 射线谱和特征X 射线谱 连续X 射线谱： 指X 射线管中发出的一部分包含各种波长的光的光谱..从管中释放的电子与阳极碰撞的时间和条件各不相同;绝大多数电子要经历多次碰撞;产生能量各不相同的辐射;因此出现连续X 射线谱 特征X 射线谱：也称标识X 射线谱;它是由若干特定波长而强度很大的谱线构成的;这种谱线只有当管电压超过一定数值Vk 激发电压时才能产生;而这种谱线的波长与X 射线管的管电压、管电流等工作条件无关;只取决于阳极材料;不同金属制成的阳极将发出不同波长的谱线;并称为特征X 射线谱 3.何谓K α射线何谓K β射线这两种射线中哪种射线强度大哪种射线波长短X 射线衍射用的是哪种射线为什么K α射线中包含K α1和K α2重点 K α是L 壳层中的电子跳入K 层空位时发出的X 射线;K β射线是M 壳层中的电子跳入K 层空位时发出的X 射线；K α比K β强度大;因为L 层电子跳入K 层空位的几率比M 层电子跳入K 层空位的几率大；K β波长短；X 射线衍射用的是K α射线；K α射线是由K α1和K α2组成;它们分别是电子从L3和L2子能级跳入K 层空位时产生的.. 4.晶体对X 射线的散射有哪两类四种基本类型的空间点阵是什么重点 晶体对X 射线的散射有相干散射和不相干散射..简单立方、体心立方、面心立方、底心立方.. 5.结构因子的概念和影响因素..重点 结构因子的绝对值为一个晶胞的想干散射振幅与一个电子的想干散射振幅的比值..结构因子只与原子的种类和在晶胞中的位置有关;而不受晶胞形状和大小的影响.. 6.晶体使X 射线产生衍射的充分条件是什么何谓系统消光重点 充分条件是同时满足布拉格方程和F HKL ≠0.系统消光：把由于F HKL =0而使衍射线有规律消失的现象称为系统消光..7.粉晶X 射线衍射卡片JCPDS 或PDF 卡片检索手册的基本类型有哪几种 字母索引 按物质英文名称的字母顺序 哈那瓦尔特索引 8条强线按d 值相对强度递减顺序排列 芬克索引8条最强线以按d 值递减顺序排列8.对一张混合物相的X 射线衍射图进行定性分析时;应注意哪几个问题优先考虑哪些衍射线为什么衍射仪用粉末试样的粒度是多少重点 1d 值比相对强度更为重要;核对时d 值必须相当符合;一般只能在小数点后第二位有分歧；2重视小角度区域的衍射线;即低角度的d 值比高角度的d 值更重要；3强线比弱线重要；4特征线即不与其它线重叠的线重要；5结合其它信息;如成份、热处理过程等等；6借助其它分析测试方法共同表征..优先考虑小角度区域的衍射线;强线及特征线..粉末粒度是10~40μm. 9.电子束与物质相互作用可以获得哪些信息 a;透射电子b;二次电子c;背散射电子d;特征X 射线e;阴极荧光 f;俄歇电子 g;吸收电子 10.扫描电镜的放大倍数重点 扫描电镜的放大倍数：电子束在荧光屏上扫描振幅与入射电子束在样品表面的扫描振幅之比 11.简述电子透镜缺陷的种类及产生的原因. 重点 a;球差——由于电磁透镜近轴区和远轴区对电子束汇聚能力不同引起..b;色差——由于成像电子波长不同引起..c;轴上像散——由于透镜磁场不是理想旋转对称磁场引起.. d;畸变 12.透射电子显微镜的电子显微图像包括哪几种类型重点 相位衬度、质厚衬度、衍射衬度 13.散射衬度与什么因素有关这种图像主要用来观察什么 散射衬度也称为质厚衬度;它是指穿过样品且散射角度小的那些电子即弹性散射所形成的衬度; 散射衬度与样品的密度、原子序数、厚度等因素有关.. 这种图像主要用来观察非晶试样和复形膜样品所成图像.. 14.衍衬象的衬度是怎么产生的利用这种图像可观察干什么 衍射衬度是由晶体薄膜内各部分满 足衍射条件的程度不同而形成的衬度..根据衍射衬度原理形成的电子图像称为衍射衬度像.. 利用这种图像可观察晶体缺陷;如位错、层错等.. 15.何谓明场象何谓暗场象中心暗场像与偏心暗场像哪个分辨率高重点 明场象是指用物镜光栏挡去衍射束;让透射束成像;有衍射的为暗象;无衍射的为明象.. 暗场像指用物镜光栏挡去透射束及其余衍射束;让一束强衍射束成像;则无衍射的为暗像;有衍射的为明像..因为偏心暗场像衍射束偏离光轴;暗场像朝一个方向拉长;分辨率低；中心暗场像无畸变;分辨率高.. 16.何谓二次电子扫描电镜中二次电子像的衬度与什么因素有关为什么最适宜观察什么重点 二次电子是指在入射电子作用下被轰击出来并离开样品表面的原子的核外电子;二次电子的衬度与两个因素有关： 1入射电子的能量;入射电子能量在2-3KW 时;二次电子发射系数达到最大;衬度明显 2入射电子束在试样表面的倾斜角度;因为δθ=δ0/cos θ;当倾斜角度增加时;二次电子发射系数增大;衬度也明显..二次电子像也最适宜观察试样的表面形貌.. 17.何谓背散射电子扫描电镜中背散射电子衬度与什么因素有关为什么最适宜观察什么重点 背散射电子是指入射电子与试样的相互作用经多次散射后;重新逸出试样表面的电子..背散射电子衬度与试样的形貌及成分有关;因为背散射电子的产额随试样原子序数的增大而增大;其来自试样表面几百纳米的深度范围..背散射电子衬度最适宜观察试样的平均原子序数兼形貌.. 18. X 射线显微分析方法有哪三种重点 分析方法：定点分析、线扫描分析、面扫描分析 19.差热分析DTA 的定义是什么重点 差热分析DTA 是指在程序控制温度下;测量物质和参比物的温度差与温度关系的一种方法.. 20.差示扫描量热分析DSC 的定义是什么重点 差示扫描量热分析是把试样和参比物的温度差保持为零时;所需要的能量对温度或时间关系的一种技术.. 21.在差热分析曲线上一个峰谷的温度主要用什么来表征哪个受实验条件影响小 主要用外推始点温度和峰值温度来表征..其中外推始点温度受实验条件影响小.. 22.如何确定外推始点温度重点 曲线开始偏离基线那点的切线与曲线最大斜率的切线的交点.. 23.影响差热曲线主要因素有哪些重点 内因：晶体结构、阳离子电负性、离子半径及电价、氢氧离子浓度.. 外因：加热速度、试样形状、称量及装填、气氛和压力、试样粒度.. 24.分子振动吸收红外辐射必须满足哪些条件 1振动频率与红外光谱段某频率相等；2振动分子有偶极矩变化.. 25.红外吸收光谱的产生;主要由于分子中什么能级的跃迁重点 是振动或转动能级.. 26.H 2O 和CO 2分子有几种振动形式 H 2O:对称伸缩振动、非对称伸缩振动、剪式弯曲振动 CO 2:对称伸缩振动、非对称伸缩振动、弯曲振动必考 27.X 射线光能谱是一种什么分析方法 利用X 射线光子激发原子的内层电子;产生光电子：不同元素的内层能级的电子结合能具有特定的值；通过测定这些特定的值可定性鉴定除H 和He 之外的全部元素；对峰的强度采用灵敏度因子法进行定量分析.. 28.何谓化学位移 由于原子所处化学环境不同而引起原子内壳层电子结合能的变化;在谱图上表现为谱线的位移;该现象称为化学位移.. 29.XPS 伴线有哪些重点 俄歇线、X 射线卫星线、多重劈裂线、振激振离线、能量损失线、鬼线30.红外与拉曼活性判断规律指出下列分子的振动方式哪些具有红外活性;哪些具有拉曼活性..为什么 1O 2 2H 2 3H 2O 的对称振动、非对阵振动和弯曲振动 4CO 2的对称振动、非对称振动和弯曲振动 活性判断规律：偶极矩变有红外活性;反之没有..极化率变有拉曼活性;反之没有..有对称中心的分子其分子振动对红外和拉曼之一有活性;则另一非话性..无对称中心的分子其分子振动对红外和拉曼都是有活性的.. 1O 2 和H 2分子的振动具有拉曼活性;因为其振动中并没有偶极矩的变化;有极化率的变化.. 2H 2O 的对称振动、非对阵振动和弯曲振动对红外和拉曼都具有活性;因为水分子为无对称中心的分子;其振动同时使偶极矩和极化率产生变化.. 3CO 2为中心对称分子;CO 2的对称振动不伴随偶极矩的变化;但有极化率的变化;所以这种振动无红外活性;有拉曼活性..对于非对称振动和弯曲振动有偶极矩的变化;所以这两种振动有红外活性;无拉曼活性..二、 综合题 1;尺寸小于5μm 的矿物的形貌观察分析——扫描电镜 扫描电镜的试样为块状或粉末颗粒;具有相当的分辨率;一般为3~6nm;最高可达2nm..2， 有机材料中化学键的分析鉴定——红外光谱分析 红外光谱法主要可以用作分子结构的基础研究和物质化学组成物相的分析..其中;红外光谱法作分子结构的研究可以测定分子的键长、键角大小;并判断分子的立体结构 3;多晶材料的物相分析——X 射线物相分析XRD 粉末照相法粉末法或粉晶法和衍射仪法可用来进行物相定性、定量分析;测定晶体结构;晶粒大小及应力状态;还可以用来精密测定晶格常熟等..4， 相变温度的测定——差热分析DTA 差热分析方法能教精确地测定和记录一些物质在加热过程中发生地失水、分解、相变、氧化还原、升华、熔融、晶格破坏、和重建;以及物质间的相互作用等一系列的物理化学现象;并借以判定物质的组成及反应机理..5， 矿物中包裹体或玻璃气泡中物质的鉴定——电子探针X 射线显微分析/拉曼光谱 拉曼光谱可以用很低的频率进行测量;特别是可以测定水溶液样品;固体粉末样品不必要特殊制样处理.. 电子探针X 射线显微分析EPMA 特别适用于分析试样中微小区域的化学成分;是研究材料组织结构和元素分布状态的极为有用的分析方法..6， 表面或界面元素化学状态分析——X 射线光电子能谱分析XPS 光电子能谱可以测定固液、气体样本;它测定的主要是物质表面的信息0.5~5nm;光电子能谱仪在元素的定性分析上有特殊优点;它可以测定除氢以外的全部元素;对物质的状态没有选择;样品需要量很少;可少至10-8g;而灵敏度可高达10-18g;相对精度有1%7， 晶界上增强相得成分——电子探针 电子探针X 射线显微分析EPMA 特别适用于分析试样中微小区域的化学成分;是研究材料组织结构和元素分布状态的极为有用的分析方法..8， 晶界条纹或晶体缺陷的观察分析——透射电镜9， 材料的微结构分析——透射电镜 透射电镜TEM 是一种高分辨率、高放大倍数的显微镜;是观察和分析材料的形貌、组织和结构的有效工具..透射电镜可以透过物质;根据电子强度分布与所观察试样区的形貌、组织和结构来对应来显示试样的形貌、组织和结构10， 材料的断口形貌观察——扫描电镜 扫描电镜场深大;三百倍于光学显微镜;适用于粗糙表面和断口的分析观察11， 材料的晶格条纹像的观察——透射电镜; 参考89说明 四、计算题 某立方晶系晶体的某一面网的二级衍射对应的d 200=0.1760nm;对应的衍射角为60°;求该晶体的一级衍射面网能产生几条衍射线以及该晶体的晶胞参数 解：对应的衍射角为60°;则θ=30° 对于二级衍射;2d 100sin θ=2λ d 100=2d 200 求得：λ=0.1760nm 对于一级衍射;2d 100sin θ=n λ 即n ≤2d 100/λ=4 即该晶体一级衍射网面能产生4条衍射线.. 对立方晶系;a=b=c;d 100=a/12+02+02 1/2;a=d 100=2d 200=0.3520nm。
无机非金属复习资料
陶瓷的烧结过程：可分为初期、中期、后期三个阶段。
烧结初期只能使成形体中颗粒重排，空隙变形和缩小，但总表面积没有减小，并不能最终填满空袭；烧结中、后期则可能排出气体，使孔隙消失，得到充分致密的烧结体。
烧结方法还有热等静压、水热烧结、热挤压烧结、爆炸烧结、等离子体烧结、自蔓延高温烧结等。
自蔓延高温烧结是利用金属与硅、硼、碳、氮等互相作用的强烈放热效应，不利用外部加热源，而利用元素内部潜在的化学能将原始粉末在几秒到几十秒的极短时间内转化成化合物或致密烧结体。
优点：不需要高温炉，过程简单，几乎不消耗电能，制得的产品纯净，能获得复杂相和亚稳相等。
主要缺点：不易获得高密度材料，不易严格控制制品性能，所用原料往往易燃及有毒，存在一定的安全隐患。
陶瓷三相：晶相、玻璃相和气相。
晶相—是陶瓷的主要组成成分，一般数量较大，对性能的影响也较大。
它的结构、数量、形态和分布，决定了陶瓷的主要特点和应用。
又分为主晶相和次晶相；当陶瓷中有数种晶体时，数量最多、作用最大的为主晶相。
玻璃相—陶瓷中玻璃相的作用是：①将晶相颗粒粘结起来，填充晶相之间的空隙，提高材料的致密度；②降低烧结温度，加速烧结过程；③阻止晶体转变，抑制晶体长大；④获得一定程度的玻璃特性，如透光性及光泽等。
玻璃相对陶瓷的机械强度、介电性能、耐热性等是不利的，因此不能成为陶瓷的主导组成部分，一般含量为20%-40%.气相—气相是指陶瓷组织内部残留下来而未排除的气体，通常以气孔形式出现。
根据气孔含量情况，可讲陶瓷分为致密陶瓷、无开孔陶瓷和多孔陶瓷。
除多孔陶瓷外，气孔都是不利的，它降低了陶瓷的强度和导热性能，也常常是造成裂纹的根源，所以应尽量减少制品中的气孔含量。
陶瓷的性能1.陶瓷的机械性能1）刚度刚度用弹性模量反映结合键的强度，所以具有强结合力化学键的陶瓷都有很高的弹性模量，陶瓷的弹性模量是各类材料中最高的。
比金属高若干倍，比高聚物高2-4个数量级。
弹性模量对组织（包括晶粒大小和晶体形态等）不敏感，但受气孔率的影响很大，气孔的存在往往会降低材料的弹性模量，温度升高也会是弹性模量降低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、名词解释拉曼位移：拉曼散射光与入射光频率之差。
相对强度：同一衍射图中各个衍射线的绝对强度的比值。
(必考)积分强度：扣除背影强度后衍射峰下的累积强度。
(必考)系统消光：把由于F HKL=0而使衍射线有规律消失的现象称为系统消光。
（重点）X射线衍射方向：是两种相干波的光程差是波长整数倍的方向。
（重点）明暗场像：用物镜光栏挡去衍射束，让透射束成像，有衍射的为暗像，无衍射的为明像，这样形成的为明场像；用物镜光栏挡去透射束和及其余衍射束，让一束强衍射束成像，则无衍射的为暗像，有衍射的为明像，这样形成的为暗场像。
（重点）透射电镜的点线分辨率：点分辨率表示电镜所能分辨的两个点之间的最小距离；线分辨率表示电镜所能分辨的两条线之间的最小距离。
（重点）拉曼效应：散射光中散射强度中约有1%的光频率与入射光束的频率不同。
除在入射光频率处有一强的瑞利散射线外，在它的较高和较低频率处还有比它弱得多的谱线。
二次电子：二次电子是指在入射电子作用下被轰击出来并离开样品表面的原子的核外电子。
背散射电子：背散射电子是指入射电子与试样的相互作用经多次散射后，重新逸出试样表面的电子。
差热分析：是指在程序控制温度下，测量物质和参比物的温度差与温度关系的一种方法。
差示扫描量热法：是把试样和参比物的温度差保持为零时，所需要的能量对时间关系的一种技术。
光电效应：当具有一定能量hv的入射光子与样品的原子互相作用时，单个光子把全部能量交换给原子某壳层上一个受束缚的电子，这个电子就获得能量。
如果该能量大于该电子的结合能Eb，该电子就将脱离原来受束缚的能级；若还有多余的能量可以使电子克服功函数W，则电子就成为自由电子、并获得一定的动能Ek并且hv=Eb+Ek+W。
该过程为光电效应。
化学位移：由于原子所处的化学环境不同而引起的原子内壳层电子结合能的变化，在谱图上表现为谱线的位移，这种现象成为化学位移。
Moseley定律：对于一定线性系的某条谱线而言其波长与原子序数平方近似成反比关系。
二、简答题1.X射线谱有哪两种类型？其含义是什么？（重点）两种类型：连续X射线谱和特征X射线谱连续X射线谱：指X射线管中发出的一部分包含各种波长的光的光谱。
从管中释放的电子与阳极碰撞的时间和条件各不相同，绝大多数电子要经历多次碰撞，产生能量各不相同的辐射，因此出现连续X射线谱特征X射线谱：也称标识X射线谱，它是由若干特定波长而强度很大的谱线构成的，这种谱线只有当管电压超过一定数值Vk(激发电压)时才能产生，而这种谱线的波长与X射线管的管电压、管电流等工作条件无关，只取决于阳极材料，不同金属制成的阳极将发出不同波长的谱线，并称为特征X射线谱3.何谓Kα射线？何谓Kβ射线？这两种射线中哪种射线强度大？哪种射线波长短？X射线衍射用的是哪种射线？为什么Kα射线中包含Kα1和Kα2？（重点）Kα是L壳层中的电子跳入K层空位时发出的X射线，Kβ射线是M壳层中的电子跳入K层空位时发出的X射线；Kα比Kβ强度大，因为L层电子跳入K层空位的几率比M层电子跳入K层空位的几率大；Kβ波长短；X射线衍射用的是Kα射线；Kα射线是由Kα1和Kα2组成，它们分别是电子从L3和L2子能级跳入K层空位时产生的。
4.晶体对X射线的散射有哪两类？四种基本类型的空间点阵是什么？（重点）晶体对X射线的散射有相干散射和不相干散射。
简单立方、体心立方、面心立方、底心立方。
5.结构因子的概念和影响因素。
（重点）结构因子的绝对值为一个晶胞的想干散射振幅与一个电子的想干散射振幅的比值。
结构因子只与原子的种类和在晶胞中的位置有关，而不受晶胞形状和大小的影响。
6.晶体使X射线产生衍射的充分条件是什么？何谓系统消光？（重点）充分条件是同时满足布拉格方程和F HKL≠0.系统消光：把由于F HKL=0而使衍射线有规律消失的现象称为系统消光。
7.粉晶X射线衍射卡片（JCPDS或PDF卡片）检索手册的基本类型有哪几种？字母索引按物质英文名称的字母顺序哈那瓦尔特索引8条强线按d值相对强度递减顺序排列芬克索引8条最强线以按d值递减顺序排列8.对一张混合物相的X射线衍射图进行定性分析时，应注意哪几个问题？优先考虑哪些衍射线？为什么？衍射仪用粉末试样的粒度是多少？（重点）（1）d值比相对强度更为重要，核对时d值必须相当符合，一般只能在小数点后第二位有分歧；（2）重视小角度区域的衍射线，即低角度的d值比高角度的d值更重要；（3）强线比弱线重要；（4）特征线（即不与其它线重叠的线）重要；（5）结合其它信息，如成份、热处理过程等等；（6）借助其它分析测试方法共同表征。
优先考虑小角度区域的衍射线，强线及特征线。
粉末粒度是10~40μm.9.电子束与物质相互作用可以获得哪些信息？a,透射电子b,二次电子c,背散射电子d,特征X射线e,阴极荧光f,俄歇电子g,吸收电子10.扫描电镜的放大倍数？（重点）扫描电镜的放大倍数：电子束在荧光屏上扫描振幅与入射电子束在样品表面的扫描振幅之比11.简述电子透镜缺陷的种类及产生的原因.（重点）a,球差——由于电磁透镜近轴区和远轴区对电子束汇聚能力不同引起。
b,色差——由于成像电子波长不同引起。
c,轴上像散——由于透镜磁场不是理想旋转对称磁场引起。
d,畸变12.透射电子显微镜的电子显微图像包括哪几种类型？（重点）相位衬度、质厚衬度、衍射衬度13.散射衬度与什么因素有关？这种图像主要用来观察什么？散射衬度也称为质厚衬度，它是指穿过样品且散射角度小的那些电子即弹性散射所形成的衬度，散射衬度与样品的密度、原子序数、厚度等因素有关。
这种图像主要用来观察非晶试样和复形膜样品所成图像。
14.衍衬象的衬度是怎么产生的？利用这种图像可观察干什么？衍射衬度是由晶体薄膜内各部分满足衍射条件的程度不同而形成的衬度。
根据衍射衬度原理形成的电子图像称为衍射衬度像。
利用这种图像可观察晶体缺陷，如位错、层错等。
15.何谓明场象？何谓暗场象？中心暗场像与偏心暗场像哪个分辨率高？（重点）明场象是指用物镜光栏挡去衍射束，让透射束成像，有衍射的为暗象，无衍射的为明象。
暗场像指用物镜光栏挡去透射束及其余衍射束，让一束强衍射束成像，则无衍射的为暗像，有衍射的为明像。
因为偏心暗场像衍射束偏离光轴，暗场像朝一个方向拉长，分辨率低；中心暗场像无畸变，分辨率高。
16.何谓二次电子？扫描电镜中二次电子像的衬度与什么因素有关？为什么？最适宜观察什么？（重点）二次电子是指在入射电子作用下被轰击出来并离开样品表面的原子的核外电子，二次电子的衬度与两个因素有关：（1）入射电子的能量，入射电子能量在2-3KW时，二次电子发射系数达到最大，衬度明显（2）入射电子束在试样表面的倾斜角度，因为δ（θ）=δ0/cosθ,当倾斜角度增加时，二次电子发射系数增大，衬度也明显。
二次电子像也最适宜观察试样的表面形貌。
17.何谓背散射电子？扫描电镜中背散射电子衬度与什么因素有关？为什么？最适宜观察什么？（重点）背散射电子是指入射电子与试样的相互作用经多次散射后，重新逸出试样表面的电子。
背散射电子衬度与试样的形貌及成分有关，因为背散射电子的产额随试样原子序数的增大而增大，其来自试样表面几百纳米的深度范围。
背散射电子衬度最适宜观察试样的平均原子序数兼形貌。
18. X射线显微分析方法有哪三种？（重点）分析方法：定点分析、线扫描分析、面扫描分析19.差热分析（DTA）的定义是什么？（重点）差热分析（DTA）是指在程序控制温度下,测量物质和参比物的温度差与温度关系的一种方法。
20.差示扫描量热分析（DSC）的定义是什么？（重点）差示扫描量热分析是把试样和参比物的温度差保持为零时，所需要的能量对温度或时间关系的一种技术。
21.在差热分析曲线上一个峰谷的温度主要用什么来表征？哪个受实验条件影响小？主要用外推始点温度和峰值温度来表征。
其中外推始点温度受实验条件影响小。
22.如何确定外推始点温度？（重点）曲线开始偏离基线那点的切线与曲线最大斜率的切线的交点。
23.影响差热曲线主要因素有哪些？（重点）内因：晶体结构、阳离子电负性、离子半径及电价、氢氧离子浓度。
外因：加热速度、试样形状、称量及装填、气氛和压力、试样粒度。
24.分子振动吸收红外辐射必须满足哪些条件？（1）振动频率与红外光谱段某频率相等；（2）振动分子有偶极矩变化。
25.红外吸收光谱的产生，主要由于分子中什么能级的跃迁？（重点）是振动或转动能级。
26.H2O和CO2分子有几种振动形式？H2O:对称伸缩振动、非对称伸缩振动、剪式弯曲振动CO2:对称伸缩振动、非对称伸缩振动、弯曲振动(必考)27.X射线光能谱是一种什么分析方法？利用X射线光子激发原子的内层电子，产生光电子：不同元素的内层能级的电子结合能具有特定的值；通过测定这些特定的值可定性鉴定除H和He之外的全部元素；对峰的强度采用灵敏度因子法进行定量分析。
28.何谓化学位移？由于原子所处化学环境不同而引起原子内壳层电子结合能的变化，在谱图上表现为谱线的位移，该现象称为化学位移。
29.XPS伴线有哪些？（重点）俄歇线、X射线卫星线、多重劈裂线、振激振离线、能量损失线、鬼线30.红外与拉曼活性判断规律？指出下列分子的振动方式哪些具有红外活性，哪些具有拉曼活性。
为什么？（1）O2(2)H2(3)H2O的对称振动、非对阵振动和弯曲振动（4）CO2的对称振动、非对称振动和弯曲振动活性判断规律：偶极矩变有红外活性，反之没有。
极化率变有拉曼活性，反之没有。
有对称中心的分子其分子振动对红外和拉曼之一有活性，则另一非话性。
无对称中心的分子其分子振动对红外和拉曼都是有活性的。
（1）O2 和H2分子的振动具有拉曼活性，因为其振动中并没有偶极矩的变化，有极化率的变化。
（2）H2O的对称振动、非对阵振动和弯曲振动对红外和拉曼都具有活性，因为水分子为无对称中心的分子，其振动同时使偶极矩和极化率产生变化。
（3）CO2为中心对称分子，CO2的对称振动不伴随偶极矩的变化，但有极化率的变化，所以这种振动无红外活性，有拉曼活性。
对于非对称振动和弯曲振动有偶极矩的变化，所以这两种振动有红外活性，无拉曼活性。
二、综合题1，尺寸小于5μm的矿物的形貌观察分析——扫描电镜扫描电镜的试样为块状或粉末颗粒，具有相当的分辨率，一般为3~6nm，最高可达2nm。
2，有机材料中化学键的分析鉴定——红外光谱分析红外光谱法主要可以用作分子结构的基础研究和物质化学组成（物相）的分析。
其中，红外光谱法作分子结构的研究可以测定分子的键长、键角大小，并判断分子的立体结构3，多晶材料的物相分析——X射线物相分析（XRD）粉末照相法（粉末法或粉晶法）和衍射仪法可用来进行物相定性、定量分析，测定晶体结构，晶粒大小及应力状态，还可以用来精密测定晶格常熟等。
