焊缝的超声波探伤
焊缝超声波探伤
焊缝超声波探伤锅炉压力容器和各种钢结构主要是采用焊接的方法制造。
为了保证焊缝质量，超声波探伤是重要的检查手段之一。
在焊缝探伤中。
不但要求探伤人员具备熟练的超声波探伤技术。
而且还要求探伤人员了解有关的焊接基本知识，如焊接接头型式，焊接坡口型式、焊接方法和焊接缺陷等。
只有这样，探伤人员才能针对各种不同的焊缝，采用适当的探测方法，从而获得比较正确的探测结果。
第一节 焊接加工及常见缺陷锅炉压力容器及一些钢结构件主要是采用焊接加工成形的。
焊缝内部质量一般利用射线和超声波来检测。
对于焊缝中的裂纹、未熔合等危险性缺陷，超声波探伤比射线更容易发现。
一、焊接加工l.焊接过程常用的焊接方法有手工电弧焊、埋弧自动焊、气体保护焊和电渣焊等。
焊接过程实际上是一个冶炼和铸造过程，首先利用电能或其他形式的能产生高温使金属熔化，形成熔池，熔融金属在熔池中经过冶金反应后冷却，将两母材牢固地结合在一起。
为了防止空气中的氧、氮进入熔融金属，在焊接过程中通常有一定的保护措施。
手工电弧焊是利用焊条外层药皮高温时分解产生的中性或还原性气体作保护层。
埋焊和电渣焊是利用液体焊剂作保护层。
气体保护焊是利用氩气或二氧化碳等保护气体作保护层。
2.接头形式焊接接头形式主要有对接、角接、搭接和T型接头等几种：如图7.1所示。
在锅炉压力容器中，最常见的是对接，其次是角接和T型接头，搭接少见。
3.坡口形式为保证两母材施焊后能完全熔合，焊前应把接合处的母材加工成一定的形状，这种加工后的形状称为坡西，坡口各部分的名称如图7.2所示。
根据板厚、焊接方法、接头形式和要求不同，可采用不同的坡口形式。
常见对接和角接接头的坡口形式如图7.3所示。
二、焊缝中常见缺陷焊缝中常见缺陷有气孔、夹渣、未焊透、未熔合和裂纹等，如图7.4所示。
1.气 孔气孔是在焊接过程中焊接熔池高温时吸收了过量的气体或冶金反应产生的气体，在冷却凝固之前来不及逸出而残留在焊缝金属内所形成的空穴。
产生气孔的主要原因是焊条或焊剂在焊前未烘干，焊件表面污物清理不净等。
焊缝超声波探伤原理
焊缝超声波探伤原理
焊缝超声波探伤是利用超声波的传播和相互作用原理来检测和评估焊缝中的缺陷和杂质。
超声波是一种高频机械波，具有传播距离远、穿透性好和对被测材料无损伤的特点。
在焊缝超声波探伤过程中，超声波传播到焊缝区域时，其中的能量会发生转换，一部分能量被反射回传感器，另一部分能量经过焊缝进入焊接材料内部继续传播。
当超声波遇到焊缝中的缺陷或垂直于超声波传播方向的杂质时，会发生反射或散射，这些反射或散射波会被传感器接收并转换成电信号。
根据接收到的电信号，可以分析焊缝中的缺陷类型、大小和位置，以及评估焊缝的质量和可靠性。
常用的超声波探伤方法有脉冲回波法和全景扫查法。
在脉冲回波法中，通过发射短脉冲超声波来激励焊缝区域，接收并记录回波信号。
根据回波信号的时间延迟和振幅变化，可以确定焊缝中的缺陷位置和大小。
全景扫查法是一种全面检测焊缝的方法，可以将焊缝区域划分为多个小区域，逐个扫描并记录每个小区域中的回波信号。
通过综合分析所有小区域的回波信号，可以获得焊缝的完整图像，并对缺陷进行全面评估。
总的来说，焊缝超声波探伤利用超声波在焊缝中传播、反射和散射的特性，通过接收和分析回波信号来检测和评估焊缝的质
量。
这种方法是一种无损检测技术，可以提高焊接质量并确保焊缝的可靠性。
超声波焊缝探伤标准
超声波焊缝探伤标准超声波焊缝探伤是一种常用的无损检测方法，广泛应用于焊接质量的评定和缺陷的检测。
本文将介绍超声波焊缝探伤的标准，包括其定义、应用范围、技术要求等内容，以期为相关领域的从业人员提供参考。
超声波焊缝探伤是指利用超声波技术对焊缝进行缺陷检测的方法。
它可以有效地检测焊缝中的各种缺陷，如气孔、夹杂、裂纹等，对焊接质量的评定具有重要意义。
超声波焊缝探伤广泛应用于航空航天、汽车制造、铁路运输等领域，对提高产品质量、保障安全生产具有重要意义。
超声波焊缝探伤的标准主要包括以下几个方面：首先，超声波探伤设备的选择和校准。
超声波探伤设备是进行焊缝探伤的关键工具，其选择和校准直接影响着探伤结果的准确性。
因此，超声波探伤设备的选择和校准应符合相关标准要求，确保其性能和准确性。
其次，超声波探伤操作规程的制定和执行。
超声波焊缝探伤需要进行严格的操作规程，包括探头的放置、超声波的发射和接收、数据的采集和分析等步骤。
操作规程的制定和执行应符合相关标准要求，确保探伤结果的准确性和可靠性。
再次，焊缝探伤的技术要求和评定标准。
超声波焊缝探伤需要对焊缝中的各种缺陷进行检测和评定，其技术要求和评定标准应符合相关标准要求，确保焊接质量的评定准确性和一致性。
最后，超声波焊缝探伤的报告和记录。
超声波焊缝探伤的结果应当进行报告和记录，报告和记录内容应符合相关标准要求，确保探伤结果的可追溯性和可验证性。
综上所述，超声波焊缝探伤标准是保障焊接质量和产品安全的重要依据，相关领域的从业人员应当严格遵守相关标准要求，确保超声波焊缝探伤工作的准确性和可靠性。
同时，相关标准的制定和更新也是保障超声波焊缝探伤工作质量的重要保障，应当引起相关部门和单位的重视和关注。
焊缝超声波探伤标准
焊缝超声波探伤标准焊缝超声波探伤是一种常用的无损检测方法，可以用于检测焊缝内部的缺陷，如气孔、夹杂、裂纹等。
在工业生产中，焊接是一项重要的连接工艺，而焊接质量的好坏直接影响到产品的使用性能和安全性。
因此，对焊缝进行超声波探伤是非常必要的，而且在焊接工艺中也被广泛应用。
首先，焊缝超声波探伤的标准是非常重要的。
焊缝超声波探伤标准的制定，可以规范焊缝探伤操作流程，明确探伤设备的选择和使用要求，确保探伤结果的准确性和可靠性。
目前，国际上常用的焊缝超声波探伤标准有ISO、ASME等，而国内也有相应的标准，如GB/T、JB等。
这些标准的制定，为焊缝超声波探伤提供了技术依据和操作指南，有利于推动焊缝探伤技术的发展和应用。
其次，焊缝超声波探伤标准的内容主要包括探伤设备的选择和校准、探伤操作的步骤和要求、探伤结果的评定标准等。
在选择探伤设备时，需要考虑焊缝的类型、厚度、材料等因素，以及探伤的灵敏度和分辨率要求。
而设备的校准则是为了保证探伤结果的准确性，需要定期进行校准和验证。
在探伤操作中，操作人员需要严格按照标准规定的步骤和要求进行，包括探头的放置位置、探测角度、超声波的频率和幅度等。
最后，根据探伤结果的评定标准，对焊缝内部的缺陷进行分类和评定，确定是否符合要求。
此外，焊缝超声波探伤标准的实施也需要具备一定的条件和要求。
首先，需要具备专业的探伤人员和设备，他们需要经过系统的培训和考核，熟练掌握探伤技术和标准操作流程。
其次，探伤现场需要具备良好的工作环境和条件，如清洁的焊缝表面、稳定的探伤介质、适当的温度和湿度等。
最后，探伤结果的记录和报告也需要符合标准规定，包括探伤数据的采集和存储、结果的分析和评定、报告的编制和归档等。
总的来说，焊缝超声波探伤标准的制定和实施对于提高焊接质量和产品安全具有重要意义。
只有严格执行标准要求，才能保证探伤结果的准确性和可靠性，为焊接工艺的优化和改进提供技术支持和保障。
因此，各相关单位和人员在进行焊缝超声波探伤时，务必严格遵守标准要求，确保探伤工作的顺利进行和结果的准确可靠。
焊缝超声波探伤标准
焊缝超声波探伤标准焊缝超声波探伤是一种常用的无损检测方法，它通过超声波的传播和反射来检测焊缝中的缺陷和疵点，对焊接质量进行评估。
在实际工程中，焊缝超声波探伤标准是非常重要的，它能够指导焊接人员进行正确的超声波探伤操作，确保焊接质量符合标准要求。
本文将对焊缝超声波探伤标准进行详细介绍，以便广大焊接人员和相关技术人员能够更好地理解和应用。
一、焊缝超声波探伤标准的意义。
焊缝超声波探伤标准的制定是为了规范焊缝超声波探伤工作，保证焊接质量符合要求。
它可以帮助焊接人员正确理解焊缝超声波探伤的要求和方法，避免盲目操作和不当操作，提高焊接质量和安全性。
同时，焊缝超声波探伤标准也是对超声波探伤设备和仪器的要求，包括设备的性能指标、操作规程和维护要求，确保设备能够正常工作和准确检测。
二、焊缝超声波探伤标准的内容。
焊缝超声波探伤标准主要包括以下内容，焊缝超声波探伤的一般要求、设备和仪器的要求、操作规程、评定标准和报告要求等。
其中，焊缝超声波探伤的一般要求包括焊接材料的选择、焊接工艺的控制、焊接质量的要求等；设备和仪器的要求包括超声波探伤设备的性能指标、探头的选择和校准、仪器的校验和维护等；操作规程包括超声波探伤的操作步骤、参数设置、探伤技术要求等；评定标准包括焊缝中各种缺陷和疵点的评定标准，如焊缝内夹杂、气孔、裂纹等；报告要求包括探伤报告的格式、内容、保存要求等。
三、焊缝超声波探伤标准的应用。
焊缝超声波探伤标准主要适用于各种焊接结构的检测，包括压力容器、管道、船舶、桥梁、建筑等。
焊缝超声波探伤标准的应用可以帮助焊接人员和相关技术人员正确理解焊缝超声波探伤的要求和方法，规范操作行为，提高焊接质量和安全性。
同时，焊缝超声波探伤标准也是对超声波探伤设备和仪器的要求，确保设备能够正常工作和准确检测。
四、总结。
焊缝超声波探伤标准是保证焊接质量的重要依据，它规范了焊缝超声波探伤的要求和方法，对焊接质量的评定和检测起着至关重要的作用。

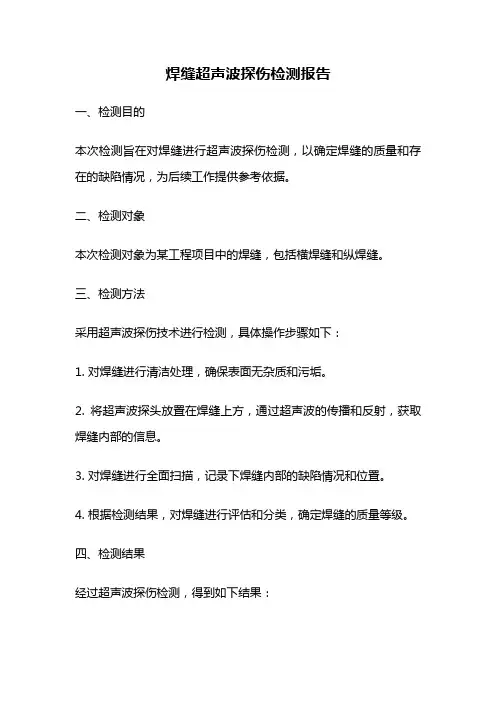

焊缝超声波探伤检测报告
焊缝超声波探伤检测报告一、检测目的本次检测旨在对焊缝进行超声波探伤检测，以确定焊缝的质量和存在的缺陷情况，为后续工作提供参考依据。
二、检测对象本次检测对象为某工程项目中的焊缝，包括横焊缝和纵焊缝。
三、检测方法采用超声波探伤技术进行检测，具体操作步骤如下：1. 对焊缝进行清洁处理，确保表面无杂质和污垢。
2. 将超声波探头放置在焊缝上方，通过超声波的传播和反射，获取焊缝内部的信息。
3. 对焊缝进行全面扫描，记录下焊缝内部的缺陷情况和位置。
4. 根据检测结果，对焊缝进行评估和分类，确定焊缝的质量等级。
四、检测结果经过超声波探伤检测，得到如下结果：1. 横焊缝横焊缝的质量较好，未发现明显的缺陷，焊缝内部结构均匀，无裂纹、气孔等缺陷。
2. 纵焊缝纵焊缝存在一些缺陷，主要包括气孔和裂纹。
其中，气孔分布较为集中，主要集中在焊缝的两端，大小不一，最大的气孔直径为3mm；裂纹主要分布在焊缝的中部，长度不一，最长的裂纹长度为10mm。
五、检测结论根据检测结果，对焊缝进行评估和分类，确定焊缝的质量等级。
横焊缝的质量等级为一级，纵焊缝的质量等级为二级。
六、建议措施针对纵焊缝存在的缺陷，建议采取以下措施：1. 对焊缝进行修补，填补气孔和裂纹，确保焊缝的完整性和稳定性。
2. 对焊接工艺进行优化，减少气孔和裂纹的产生。
3. 对焊接人员进行培训，提高其焊接技能和质量意识。
七、总结超声波探伤技术是一种非破坏性检测方法，可以对焊缝进行全面、准确的检测，为保证焊缝的质量和安全性提供了重要的技术支持。
在实际工程中，应加强对焊缝的检测和管理，确保焊缝的质量符合要求。
焊缝的超声波探伤及缺陷评定
焊缝的超声波探伤及缺陷评定超声波探伤作为无损检测一种方法，因其探伤效率高、成本低、穿透能力强，而被广泛应用。
它是利用频率超过20KHz的高频声束在试件中与试件内部缺陷（如裂缝、气孔、夹渣等）中传播的特性，来判定是否存在缺陷及其尺度的一种无损检测技术。
超声检测因其固有特点，它比较适合于检测焊缝中的平面型缺陷，如裂纹、未焊透、未熔合等。
焊缝厚度较大时，其优点愈明显。
4.1 焊缝超声波探伤焊缝探伤主要采用斜探头横波探伤，斜探头使声束斜向入射，斜探头的倾斜角有多种，使用斜探头发现焊缝中的缺陷与用直探头探伤一样，都是根据在始脉冲与底脉冲之间是否存在伤脉冲来判断。
当发现焊缝中存在缺陷之后，根据探头在试件上的位置以及缺陷回波在显示屏上的高度，就可确定出焊缝的缺陷位置和大小。
这是因为在探伤前按一定的比例在超声仪荧光屏上作有距离—波幅曲线。
下面详细介绍。
(1)检测条件的选择由于焊缝中的危险缺陷常与入射声束轴线呈一定夹角，基于缺陷反射波指向性的考虑，频率不宜过高，一般工作频率采用2.0-5.0MHz：板厚较大，衰减明显的焊缝，应选用更低一些的频率。
探头折射角的选择应使声束能扫查到焊缝的整个截面，能使声束中心线尽可能与主要危险性缺陷面垂直。
常用的探头斜率为K1.5~K2.5。
常用耦合剂有机油、甘油、浆糊、润滑脂和水等，从耦合剂效果看，浆糊与机油差别不大，但浆糊粘度大，并具有较好的水洗性，所以，常用于倾斜面或直立面的检测。
(2) 检测前的准备(3)探测面的修整探测面上的焊接飞溅、氧化皮、锈蚀和油垢等应清除掉，探头移动区的深坑应补焊后用砂轮打磨。
探测面的修整宽度B应根据板厚t和探头的斜率K计算确定，一般不应小于2.5Kt。
(4)斜探头入射点和斜率的测定1) 斜探头的入射点测定。
斜探头声束轴线与探头楔块底面的交点称为斜探头的入射点，商品斜探头都在外壳侧面标志入射点，由于制造偏差和磨损等原因，实际入射点往往与标志位置存在偏差，因此需经常测定。
第七章 焊缝超声波探伤
• 裂纹，产生在沿应力集中的焊趾处所形成 的焊接冷裂纹称焊趾裂纹，裂纹取向与焊 道平行，由焊趾表面向母材深处扩展，产 生在靠近堆焊焊道的热影响区内形成的焊 接冷裂纹称焊道下裂纹，一般情况下裂纹 取向与熔合线平行，也有垂直于熔合线的。
• c.再热裂纹 • 焊后焊件在一定温度范围再次加热时，由 于高温及残余应力的共同作用而产生的晶 间裂纹称消除应力裂纹，也称再热裂纹。 再热裂纹也是沿晶开裂，但再热裂纹只在 较低温度下一定范围内（约550℃~650℃） 敏感，而热裂纹是在结晶过程中的固相线 附近发生。
• 气孔可存在于焊缝中各不同部位，有单个、 多个、密集和链状气孔等情况出现，其形 状大多为球状，也有条状或针状气孔。
• (2)夹渣 • 焊后残留在焊缝中的焊渣称夹渣。是由熔 池中熔化金属的凝固速度大于熔渣的流动 速度时，熔渣未能及时浮出熔池而形成， 主要存在于焊道之间和焊道与母材之间。 由焊接冶金反应产生的，焊后残留在金属 中的微观非金属杂质（如氧化物、硫化物 等）称夹杂物。钨极惰性气体保护时由钨 极进入到焊缝钨粒称夹钨。
• 二、扫描线比例调节 • 声程法：用CSK-ⅠA、I I W和ⅢW2试块， 半园试块，利用R100、R50 • 等弧面用于非K值的折射角探头。
• •
2.水平法 CSK-ⅢA法：
①先测出K值和入射点。 ②把始波向左移动约10mm。
③对准A孔探测找到最高回波，量出水平距离L1 并将A波调到水平刻度L1（用微调）。 ④对准B孔，找到最高回波，量出水平距离L2， 如B波位于水平刻度Y，不在L2，则算出 X=Y-L2。
• 不对，产生了弧偏吹，焊接处于向下焊位 置时，在母材未熔化时已被铁水复盖，或 母材表面有污物或氧化物影响熔敷金属与 母材间的熔化结合等原因产生。按未熔合 所在位置可分为坡口未熔合，层间未熔合 和根部未熔合三种。
