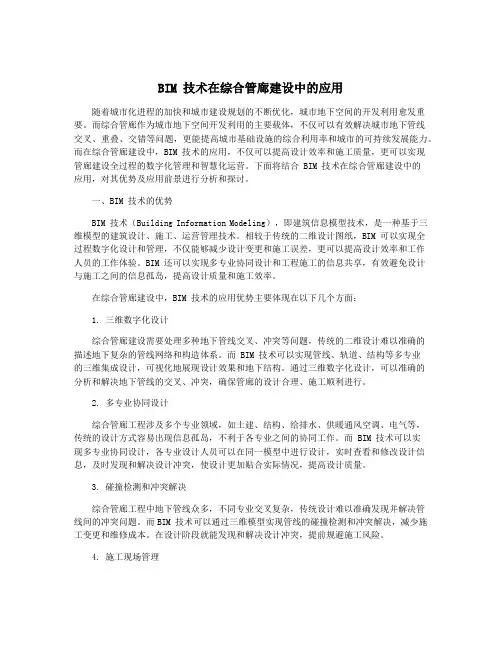

BIM 技术在综合管廊建设中的应用
BIM 技术在综合管廊建设中的应用随着城市化进程的加快和城市建设规划的不断优化，城市地下空间的开发利用愈发重要。
而综合管廊作为城市地下空间开发利用的主要载体，不仅可以有效解决城市地下管线交叉、重叠、交错等问题，更能提高城市基础设施的综合利用率和城市的可持续发展能力。
而在综合管廊建设中，BIM 技术的应用，不仅可以提高设计效率和施工质量，更可以实现管廊建设全过程的数字化管理和智慧化运营。
下面将结合 BIM 技术在综合管廊建设中的应用，对其优势及应用前景进行分析和探讨。
一、BIM 技术的优势BIM 技术（Building Information Modeling），即建筑信息模型技术，是一种基于三维模型的建筑设计、施工、运营管理技术。
相较于传统的二维设计图纸，BIM 可以实现全过程数字化设计和管理，不仅能够减少设计变更和施工误差，更可以提高设计效率和工作人员的工作体验。
BIM 还可以实现多专业协同设计和工程施工的信息共享，有效避免设计与施工之间的信息孤岛，提高设计质量和施工效率。
在综合管廊建设中，BIM 技术的应用优势主要体现在以下几个方面：1. 三维数字化设计综合管廊建设需要处理多种地下管线交叉、冲突等问题，传统的二维设计难以准确的描述地下复杂的管线网络和构造体系。
而 BIM 技术可以实现管线、轨道、结构等多专业的三维集成设计，可视化地展现设计效果和地下结构。
通过三维数字化设计，可以准确的分析和解决地下管线的交叉、冲突，确保管廊的设计合理、施工顺利进行。
2. 多专业协同设计综合管廊工程涉及多个专业领域，如土建、结构、给排水、供暖通风空调、电气等，传统的设计方式容易出现信息孤岛，不利于各专业之间的协同工作。
而 BIM 技术可以实现多专业协同设计，各专业设计人员可以在同一模型中进行设计，实时查看和修改设计信息，及时发现和解决设计冲突，使设计更加贴合实际情况，提高设计质量。
3. 碰撞检测和冲突解决综合管廊工程中地下管线众多，不同专业交叉复杂，传统设计难以准确发现并解决管线间的冲突问题。
BIM技术在城市道路管线综合设计的应用
BIM技术在城市道路管线综合设计的应用随着城市化进程的加快，城市道路管线的设计和维护工作变得越来越复杂和繁重。
为了提高城市道路管线的设计质量和施工效率，BIM（建筑信息模型）技术应运而生，并被广泛应用于城市道路管线的综合设计中。
BIM技术是一种将建筑和工程项目的全生命周期信息集成到一个统一的模型中的技术，通过建立数字化模型，可以对工程项目实施全过程进行可视化、协同和优化管理。
在城市道路管线综合设计中，BIM技术可以应用于以下几个方面：1. 设计阶段：BIM技术可以将城市道路管线的设计图纸和模型集成到一个统一的平台中，实现多学科的协同设计。
设计人员可以通过BIM软件对道路管线进行详细的模拟和分析，可以预测管线的运行状况，及时发现并解决潜在的问题，提高设计的准确性和效率。
2. 施工阶段：BIM技术可以实现设计与施工之间的无缝衔接，提高项目的建设质量和效率。
施工人员可以通过BIM模型对管线施工过程进行模拟和优化，可以在施工前进行工序的顺序和进度的优化，避免施工过程中出现的冲突和偏差，提高施工效率和安全性。
3. 运维阶段：BIM技术可以实现城市道路管线的全生命周期管理，可通过建立BIM模型来记录和管理道路管线的相关信息，包括设计、施工、材料、配件、维护等。
运维人员可以通过BIM模型快速了解管线的结构和状况，及时进行维修和更新，提高管线的运行效率和可靠性。
BIM技术的应用可以大大提高城市道路管线综合设计的质量和效率。
通过BIM技术，设计人员可以在设计阶段进行模拟和分析，施工人员可以在施工阶段进行优化和管理，运维人员可以在运维阶段进行维护和更新。
BIM技术能够有效地提高城市道路管线的运行效率和可靠性，减少漏洞和错误，为城市的发展提供更好的基础设施支持。
机电工程综合管线优化中BIM技术的运用
机电工程综合管线优化中BIM技术的运用随着科技的发展和建筑行业的不断进步，建筑工程中的机电工程综合管线优化已成为重要的环节之一。
而在这一过程中，BIM技术的运用更是起到了不可替代的作用。
BIM （Building Information Modeling）即建筑信息模型，是一种以三维数字化建模为基础的建筑工程设计和管理技术。
本文将探讨BIM技术在机电工程综合管线优化中的运用，并分析其对整个工程的影响和作用。
1. 三维数字化建模BIM技术以三维数字化建模为基础，能够精确地展现建筑内部的结构、管线、设备等信息。
在机电工程综合管线优化中，设计师可以利用BIM软件进行三维建模，精确地绘制出机电设备的布局、管道的走向等信息。
这为工程师提供了直观、清晰的设计参考，有利于优化管线布局和设备配置。
2. 碰撞检测和协同设计在传统的机电工程设计中，往往会出现管线交叉、设备冲突等问题，需要在施工过程中进行调整。
而BIM技术能够实现碰撞检测，即在三维模型中检测出管线、设备之间的冲突，避免了施工过程中的浪费和延误。
BIM技术还支持多人协同设计，设计师、工程师、施工方可以共同在BIM平台上进行设计和交流，提高设计效率，减少误差。
3. 数据信息共享BIM技术的一个重要特点就是信息共享，在机电工程综合管线优化中，各个专业的设计团队可以在BIM平台上共享数据信息。
比如机电设备的参数、管线的尺寸、材料等信息都可以在BIM模型中进行集成和共享，避免了信息孤岛和重复录入，提高了信息的一致性和完整性。
1. 提高设计精度和效率传统的机电工程设计中，往往需要大量的二维平面图纸来描述复杂的管线布局和设备配置，设计师需要花费大量的时间和精力进行设计和修改。
而BIM技术能够以三维数字化建模的方式展现设计信息，提高了设计的精度和可视化程度，同时能够实现碰撞检测和协同设计，提高了设计的效率。
2. 降低施工成本和风险由于BIM技术能够在设计阶段就进行碰撞检测，避免了施工现场的重复拆除和调整，降低了施工成本和风险。
BIM技术在机电管线综合深化设计中的应用
BIM技术在机电管线综合深化设计中的应用摘要：建筑信息模型技术简称为BIM技术，这一技术是指在建筑工程的设计过程中利用数字建模软件更为科学的对建筑结构进行设计，有效提升了建筑施工结构设计质量。
在机电管线的设计安装之中，BIM技术的使用也有效提升了管线的安装效率，避免了传统管线施工过程中出现的由于设计缺陷造成管线安装混乱，避免了使用过程中由于设计不当造成的故障，提升了机电管线综合设计工作的完成质量。
关键词：BIM技术；机电管线综合设计；应用在当前的建筑施工过程中，由于结构设计的优化使得机电管线系统的安装空间不断减少，当前机电管线的复杂性使得当前的设计和施工中使用故障问题频发，严重影响了建筑电气功能的使用。
为了避免当前在机电管线施工中存在的线路打架、设计混乱等问题，在工程之中引入BIM技术对管线设计过程进行优化是必要的。
一、BIM技术特点1.1可视化和模拟性是BIM的基础传统施工图纸只是将各构件的信息在图纸上采用线条来表达，但是其真正的构造形式往往需要想象，且构件间的位置表达很模糊，还须单独绘制详图来表达。
现代建筑中机电材料设备异形较多且尺寸复杂，BIM将以往的线条式的构件模拟成一种三维的立体实物图形进行展示，构件间具有互动性和反馈性，互相间的任何影响都以三维的方式清楚地展现。
BIM技术的模拟性实现了机电模型的可视化，将建筑内各部分、各系统都可呈现出来，可模拟机电的所有专业，将全部专业的管线集合在一个可视化的三维模型里，这是二维图纸不具备的优势，使图纸的阅读者有了对复杂机电管线的施工进行有效且高效的管控能力。
这个三维模型能清晰表达各种构件的空间位置关系，例如空调水管和线槽的位置关系、排水管与母线的空间距离、风管与梁的距离，而不用翻阅十几张图纸来确定一个位置到底通过多少管线，再去核算它们是否有碰撞，可以轻松地确定任意两个物体间的空间距离是否满足规范要求，对不满足要求或有碰撞的管线进行调整，避免施工现场重复拆改，达到了预施工的目的，大大降低了后期拆改的概率，降低了施工成本。
BIM技术在地下车库管线综合中的应用及效果分析
BIM技术在地下车库管线综合中的应用及效果分析随着城市化进程的不断加快，地下车库作为解决停车难题的重要设施得到越来越广泛的应用。
在地下车库的建设和管理中，管线综合是一个重要的方面，包括给排水管线、电力管线、通信管线等各种管线的设计、施工和管理。
传统的管线综合管理存在诸多问题，如设计信息不统一、施工进度难以掌控、管线冲突频发等。
而建筑信息模型（BuildingInformation Modeling，BIM）技术作为一种集成建筑设计、施工和管理的信息化平台，可以很好地解决这些问题。
1.设计阶段：BIM技术可以将各种管线的设计信息进行统一建模，实现不同管线之间的空间协同。
设计人员可以在BIM平台上对各种管线进行三维建模，并通过碰撞检测功能及时发现管线之间的冲突，避免施工过程中出现问题。
此外，BIM还可以实现设计信息的动态更新和实时协同，提高设计效率和质量。
2.施工阶段：在地下车库管线的施工过程中，BIM技术可以帮助项目组织者对施工进度进行全面监控，并实时调整施工计划，保障管线工程的顺利进行。
通过BIM平台，施工人员可以将设计信息直接转化为施工图纸，提高了施工的准确性和效率。
此外，BIM技术还可以实现施工现场的实时监测和质量控制，降低了施工风险和成本。
3.管线管理阶段：BIM技术还可以在地下车库管线的运营与维护阶段发挥重要作用。
通过建立管线信息化数据库，管理人员可以随时随地查询各种管线的详细信息，包括设计图纸、施工记录、检测报告等。
利用BIM技术可以实现管线维修保养的智能化管理，提高了管线的可靠性和效益。
通过以上分析可以看出，BIM技术在地下车库管线综合管理中发挥了重要作用，具有以下几点显著效果：1.提高设计质量：BIM技术可以实现多学科协同设计，避免了设计中的错误和矛盾，提高了设计质量。
2.提高施工效率：BIM技术可以将设计信息直接转化为施工图纸，缩短了设计到施工的周期，提高了施工效率。
3.降低施工风险：BIM技术可以提前发现管线冲突和问题，避免了施工过程中的风险，确保了施工的顺利进行。
基于BIM的管线综合技术
基于BIM的管线综合技术6.1.1 技术内容（1）技术特点随着BIM技术的普及，其在机电管线综合技术应用方面的优势比较突出。
丰富的模型信息库、与多种软件方便的数据交换接口，成熟、便捷的的可视化应用软件等，比传统的管线综合技术有了较大的提升。
（2）深化设计及设计优化机电工程施工中，许多工程的设计图纸由于诸多原因，设计深度往往满足不了施工的需要，施工前尚需进行深化设计。
机电系统各种管线错综复杂，管路走向密集交错，若在施工中发生碰撞情况，则会出现拆除返工现象，甚至会导致设计方案的重新修改，不仅浪费材料、延误工期，还会增加项目成本。
基于BIM技术的管线综合技术可将建筑、结构、机电等专业模型整合，可很方便的进行深化设计，再根据建筑专业要求及净高要求将综合模型导入相关软件进行机电专业和建筑、结构专业的碰撞检查，根据碰撞报告结果对管线进行调整、避让建筑结构。
机电本专业的碰撞检测，是在根据“机电管线排布方案”建模的基础上对设备和管线进行综合布置并调整，从而在工程开始施工前发现问题，通过深化设计及设计优化，使问题在施工前得以解决。
（3）多专业施工工序协调暖通、给排水、消防、强弱电等各专业由于受施工现场、专业协调、技术差异等因素的影响，不可避免地存在很多局部的、隐性的专业交叉问题，各专业在建筑某些平面、立面位置上产生交叉、重叠，无法按施工图作业或施工顺序倒置，造成返工，这些问题有些是无法通过经验判断来及时发现并解决的。
通过BIM技术的可视化、参数化、智能化特性，进行多专业碰撞检查、净高控制检查和精确预留预埋，或者利用基于BIM技术的4D施工管理，对施工工序过程进行模拟，对各专业进行事先协调，可以很容易的发现和解决碰撞点，减少因不同专业沟通不畅而产生技术错误，大大减少返工，节约施工成本。
（4）施工模拟利用BIM施工模拟技术，使得复杂的机电施工过程，变得简单、可视、易懂。
BIM4D虚拟建造形象直观、动态模拟施工阶段过程和重要环节施工工艺，将多种施工及工艺方案的可实施性进行比较，为最终方案优选决策提供支持。
基于BIM技术的管线综合施工工法(2)
基于BIM技术的管线综合施工工法基于BIM技术的管线综合施工工法一、前言近年来，随着BIM技术的不断发展和应用，基于BIM技术的管线综合施工工法逐渐成为现代建筑工程中的重要工程实践。
该工法通过建立一个全面的、精确的BIM模型，结合现代施工技术和管理手段，能够有效提高管线施工的效率、减少施工风险、优化施工工艺和质量控制。
二、工法特点基于BIM技术的管线综合施工工法具有以下几个特点：1. 管线综合施工：该工法将管线施工各个阶段统一整合到一个BIM模型中，包括管道设计、布局、施工等多个环节，实现施工的高度一体化。
2. 精确度高：通过BIM模型，可以对管线的设计和施工进行高度精确的把控，避免了传统施工中的误差和漏洞。
3. 可视化管理：利用BIM模型，可以实现管线施工全过程的可视化管理，对施工进度、材料使用、质量控制等进行实时监控和管理。
4. 协同作业：BIM模型使得各个施工团队之间能够实时协同工作，及时共享信息和数据，减少了沟通成本和施工冲突。
三、适应范围基于BIM技术的管线综合施工工法适用于各种规模的建筑工程，特别适合于大型综合性项目，如工厂、商业综合体、机场等。
可以应用于各种管线类型，包括给排水、电缆、通风、暖通等。
四、工艺原理基于BIM技术的管线综合施工工法的核心原理是将施工工法与实际工程紧密结合，通过BIM模型实现施工工法的理论依据和实际应用。
具体可分为以下几个方面：1.概念设计阶段：通过BIM模型，对管道的设计进行模拟和分析，确定最佳布局和施工工艺。
2. 结构设计阶段：在BIM模型中，将管线布置结构与建筑结构相融合，避免冲突和误差。
3. 材料和设备选择：BIM模型中可以提前模拟和评估不同材料和设备的使用效果和成本效益，帮助决策者做出合理选择。
4. 施工实施阶段：利用BIM模型，可实现施工过程的数字化管理，包括材料采购、设备调度和施工进度等。
5. 质量控制阶段：通过BIM模型实现质量控制的全过程监控，对施工质量进行持续改进和调整。
bim技术在优化管线综合排布中的简单说明
bim技术在优化管线综合排布中的简单说明BIM技术在优化管线综合排布中的简单说明一、引言管线的合理排布对于建筑项目的设计和施工至关重要。
传统的管线排布常常受到空间限制和人为因素的影响，导致效率低下和工程质量下降。
而BIM技术的应用能够在管线综合排布中发挥重要作用，提高效率和质量。
二、BIM技术优化管线综合排布的方法1. 数据建模：利用BIM技术，将建筑的各项数据进行三维建模，包括结构、设备和管线等。
通过建模，可以清晰地了解建筑的空间结构和要求，为管线排布提供准确的依据。
2. 空间分析：利用BIM软件进行空间分析，可以确定管线的最佳位置和布局。
通过模拟不同排布方案，评估各种条件下的管线布局效果，选择最优方案。
3. 冲突检测：BIM技术可以进行冲突检测，避免管线之间或管线与其他构件之间的冲突。
通过在模型中添加碰撞检测规则，可以实时发现和解决冲突，减少后期施工调整的工作量和成本。
4. 工艺模拟：BIM技术可以进行工艺模拟，模拟管线施工的过程和工艺流程。
通过模拟施工过程，可以预测施工中可能出现的问题，并及时调整管线的布局，保证施工的顺利进行。
5. 协同设计：BIM技术可以实现多方协同设计，包括建筑师、结构师、设备师和管线师等。
通过协同设计，可以在不同专业之间共享信息，避免信息孤岛，提高设计效率和质量。
三、BIM技术优化管线综合排布的优势1. 提高效率：BIM技术可以快速生成管线模型并进行分析，减少设计和施工中的重复工作，提高工作效率。
2. 降低成本：通过BIM技术进行冲突检测和工艺模拟，可以减少施工调整和修改的次数，降低成本。
3. 提高质量：BIM技术可以实现管线排布的精确控制，减少人为因素的干扰，提高工程质量。
4. 增强可视化：BIM技术可以将建筑的各项数据以三维模型的形式展示，提供直观的可视化效果，方便设计和施工人员理解和沟通。
四、结论BIM技术在优化管线综合排布中具有重要作用，通过数据建模、空间分析、冲突检测、工艺模拟和协同设计等方法，可以提高效率、降低成本、提高质量和增强可视化效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
运用BIM技术进行管线综合深化设计
一、留洞核查
1、机电管线穿剪力墙、楼板是否留洞？（风管、风口、水管、电缆桥架、母线槽……）。
2、留洞位置、尺寸是否满足要求？（留洞位置应避开梁、柱、楼梯等，不能影响建筑使用功能；留洞尺寸一般比管线要大，特别要注意风口留洞）。
3、梁上留洞是否满足规范要求？（管线位于梁体中部1/3处为最好，即管中与梁中线重合最好，管洞上下距梁顶底距离不小于1/3梁高）。
二、管井核查
1、管井内是否有梁？（一般情况下管井内是不会有梁，尤其是风井内）。
2、梁是否会与机电管线冲突？（主要是立管穿梁情况）。
3、桥架、母线槽、水管在管井内会贴墙安装，注意此墙是否贴梁边沿？（防止出现管线避梁翻弯情况）。
三、净高核查
1、坡道、设备运输通道是否满足净高要求？
2、管线密集处是否满足净高要求？
3、大管线经过区域是否满足净高要求？
4、重力排水管道经过区域是否满足净高要求？
5、机电管线经过楼梯间是否能满足净高要求？（不能出现碰头）
四、防火卷帘核查
1、梁下、柱帽下净高是否满足卷帘安装高度要求？（卷帘+卷帘盒后的高度）。
2、是否存在梁下与卷帘之间预留管线安装空间不足情况？
3、是否存在防火卷帘高度不满足净高要求？
4、是否存在机电管线设计在卷帘里面的情况？
五、门高核查
1、是否存在门高超出层高、坡道下门高超出坡道下净高等情况？（夹层、坡道下方易出现此情况）。
2、是否存在电梯门高超出层高、预留电梯门洞净高不足等情况？（夹层易出现此情况）。
3、梁下、柱帽下净高是否满足门安装高度要求？
4、是否存在梁下与门之间预留管线安装空间不足情况？
六、风井吊板、双层板核查
1、吊板预留空间是否满足风管尺寸要求？
2、双层板预留空间是否满足风管尺寸要求？
3、双层板下方管线综合排布以后是否满足净高要求？
4、风管穿吊板、双层板是否留洞？
5、暖通、结构、建筑三专业图纸是否都有标注且标注一致？
七、空调机位吊板
1、空调机位吊板位置设置是否合理？
2、机电管线穿空调机位吊板是否留洞？
八、水管
1、管道系统是否完整？管道信息标注是否正确？（喷淋、消火栓、生活给水、雨水、排水……）。
2、平面图和系统图是否能对上？管道编号是否对应？
3、管道排布位置是否合理？（不能平行位于桥架正上方，不能穿越风井，不能进入电气用房：高低压配电房、控制室，电梯机房……）。
4、管道翻弯时尽量上翻。
（下翻会产生积水、存渣，即使安装泄水阀，水排往何处也是个问题）。
5、暖通水管贴梁底布置时，需要考虑预留保温厚度。
九、风管
1、系统是否完整？风管信息标注是否正确？（送风、回风、排风、新风、防排烟、厨房油烟、预留风管……）。
2、平面图和系统图是否能对上？系统编号是否对应？
3、注意风口位置，下送还是侧送，不能遮挡风口。
4、高低压配电房内的风管不要位于配电柜等电气设备的正上方。
5、风机房平面图与大样图是否相符？
6、管线综合过程中往往因为净高不够，需对风管系统深化设计，通常对风管进行压扁处理。
空调、通风风管主风管通常设计风速在6~8m/s，排烟管在15m/s，排烟补风通常设计在10m/s 以内，而且风管宽高比以不大于4为宜。
十、电缆桥架
1、系统是否完整？桥架信息标注是否正确？（强电桥架、消防桥架、通讯桥架、母线槽……）。
2、桥架翻弯尽量采用45°斜角弯。
3、母线槽尽量不要翻弯。
（母线槽弯头需定制，成本代价高）。
4、为避免电磁场效应，必须保证强电桥架不能进入弱电间。
5、多层桥架之间排布，上下层桥架之间净间距保持在250mm以上。
6、桥架共架时，强弱电桥架不小于300mm为宜，同种桥架之间间距控制在50~100mm。
十一、其他
1、机电管线经过架空、悬挑、跨层等区域是否合理？
2、是否有机电管线经过玻璃雨棚、天窗、中庭等用于观景或采光区域？
3、是否存在立管未沿墙或柱安装？（立管一般都要求沿墙或柱安装）。
4、后场通道等管线密集处是否考虑预留检修空间？。
