电力系统运行管理规定
电力系统运行管理规定电力系统是现代社会中不可或缺的基础设施之一，为确保电力系统的安全稳定运行，保障人民生活和国家发展的需求，需要制定一系列的运行管理规定。
这些规定涉及到电力系统的组织架构、运行流程、设备检修和维护等方面。
本文将从电力系统的管理架构、调度运行、设备维护、负荷控制等多个方面展开论述。
一、电力系统管理架构电力系统管理需要建立科学的组织结构和规范的管理程序，以确保系统运行的高效性和安全性。
电力系统管理架构主要包括电力公司、电力部门和调度中心等。
电力公司负责电力生产和供应，各级电力部门负责监督和监管电力公司的运营，调度中心负责协调和控制系统的运行。
此外，还需要建立相应的管理规章制度，确保各级管理部门的职责明确，权责对等。
二、调度运行规定电力系统的调度运行是保障供需平衡和电网安全稳定运行的重要环节。
调度运行规定包括负荷调度、电力交易、电网运行监测等。
负荷调度主要包括日前和实时负荷预测、负荷分配和负荷平衡控制等，确保电力供应与需求的平衡。
电力交易规定包括电力市场的建设、电力交易的形式和程序等，保障市场的公平、公正、公开。
电网运行监测规定包括实时监测、故障处理和应急措施等，及时发现和处理电网故障，确保电网的安全稳定运行。
三、设备检修和维护规定电力系统的设备检修和维护是保障设备正常运行和延长使用寿命的重要措施。
设备检修和维护规定包括设备巡检、设备保养和设备故障处理等。
设备巡检规定包括定期巡检和特殊情况下的突发巡检，确保设备的正常运转和安全性。
设备保养规定包括设备清洁、设备润滑和设备绝缘等，保障设备的正常操作和安全性。
设备故障处理规定包括设备故障诊断、设备维修和备用设备切换等，及时处理设备故障，减少对系统的影响。
四、负荷控制规定负荷控制是保障电力系统安全运行和电力供应可靠性的重要手段。
负荷控制规定包括电力需求侧管理、负荷调节和负荷优化等。
电力需求侧管理规定包括鼓励用户节约用电、提高用电效率和优化用电结构等，减少系统的负荷需求。
电网运行方式安排及管理措施浅析
电网运行方式安排及管理措施浅析摘要：随着经济社会的发展,国家对电力的需求量越来越大.国家的电力发展水平,成为影响国民经济发展的重要指标.为推动电网的发展,保证为社会提供安全稳定的电量,需要我们充分优化电力系统,合理安排电网运行方式,从而优化电力资源配置,减少能源消耗关键词：电网运行；类型；措施引言电网运行方式是电网调度工作的重要内容之一，要提高电网调度工作的效果，就要加强对电网运行方式的管理，从而更好地保证电网的安全、稳定运行。
1 电网运行方式的类型1.1 年度运行方式年度运行方式，也就是对电网进行整年的统筹安排。
在安排年度运行方式时，工作人员需对上一年的电网运行特点及问题进行总结，再结合当前电网以及电源的投产计划、电网的检修停电计划等，对目前的电网运行情况进行预测，比如对目前的电力电量供需情况进行相关的预测。
最后，结合预测结果，对电网的年度稳定性进行计算，从而更好地预测电网在年度运行过程中可能会出现的各种问题，更好地安排电网在年度运行过程中的工作重点，加强对电网年度运行的统筹谋划，更好地加强电网在运行过程中的稳定性以及协调性。
1.2 夏冬季运行方式电网的夏冬季运行方式，是基于电网的年度运行方式的基础上开展的，工作人员需要结合夏冬两季的天气特点、人们对于电力的需求以及电力电量的供应等等各种情况，来对夏冬两季的电力限额进行分析，并且对相关的电力专题进行分析，从而更好地结合夏冬两季不同的情况来制定不同的电网运行方式。
比如，在南方，人们在夏季对于电力的需求明显要高于冬天对于电力的需求，因此电网部门就要结合人们需求的变化来调节电网的限额供应，满足人们的用电需求。
在制定夏冬两季的电网运行计划和规定的时候，工作人员应该严格按照上级部门的相关的要求来制定和实行，保证所制定的电网运行计划与上级的统一性。
1.3 月度运行方式电网的月度运行方式主要是根据月度的电力负荷预测结果来对电力的供应情况进行预测，然后再根据预测结果来制定电网机组的月度发电计划以及月度的停电计划。
电网运行方式

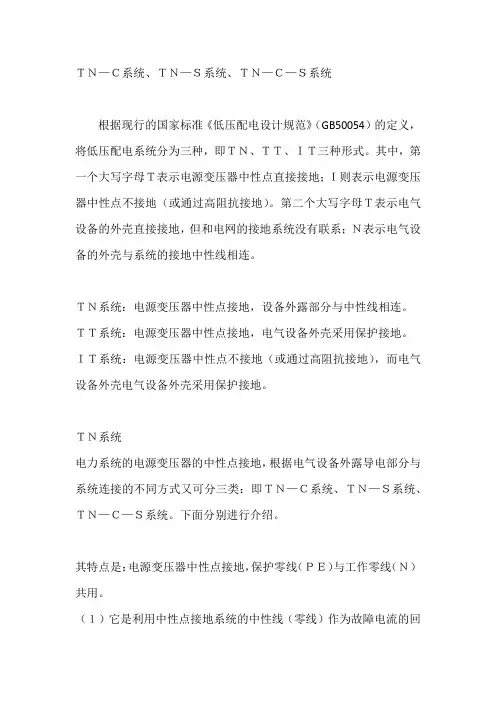

ＴＮ—Ｃ系统、ＴＮ—Ｓ系统、ＴＮ—Ｃ—Ｓ系统根据现行的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即ＴＮ、ＴＴ、ＩＴ三种形式。
其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。
第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连。
ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。
ＴＴ系统：电源变压器中性点接地，电气设备外壳采用保护接地。
ＩＴ系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。
ＴＮ系统电力系统的电源变压器的中性点接地，根据电气设备外露导电部分与系统连接的不同方式又可分三类：即ＴＮ—Ｃ系统、ＴＮ—Ｓ系统、ＴＮ—Ｃ—Ｓ系统。
下面分别进行介绍。
其特点是：电源变压器中性点接地，保护零线（ＰＥ）与工作零线（Ｎ）共用。
（１）它是利用中性点接地系统的中性线（零线）作为故障电流的回流导线，当电气设备相线碰壳，故障电流经零线回到中点，由于短路电流大，因此可采用过电流保护器切断电源。
ＴＮ—Ｃ系统一般采用零序电流保护；（２）ＴＮ—Ｃ系统适用于三相负荷基本平衡场合，如果三相负荷不平衡，则ＰＥＮ线中有不平衡电流，再加一些负荷设备引起的谐波电流也会注入ＰＥＮ，从而中性线Ｎ带电，且极有可能高于５０Ｖ，它不但使设备机壳带电，对人身造成不安全，而且还无法取得稳定的基准电位；（３）ＴＮ—Ｃ系统应将ＰＥＮ线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。
由上可知，TN-C系统存在以下缺陷：（１）当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压。
当三相负载严重不平衡时，触及零线可能导致触电事故。
（２）通过漏电保护开关的零线，只能作为工作零线，不能作为电气设备的保护零线，这是由于漏电开关的工作原理所决定的。
电力运行规章制度范本
电力运行规章制度范本第一章总则第一条为了保障电力系统的安全、稳定、高效运行，维护电力设备的正常运转，制定本规章。
第二条本规章适用于国家电网公司及其下属各级单位的电力系统运行工作。
第三条电力系统运行工作应当遵循科学、规范、安全、高效的原则，确保电力供应的可靠性和稳定性。
第四条电力系统运行工作应当遵守国家有关法律法规、行业规范和公司规章制度，重视安全生产，保障员工身体健康。
第五条电力系统运行工作的组织、管理和监督，应当建立健全的制度和流程，确保运行工作的正确执行。
第二章电力系统保护与调度第六条电力系统的保护与调度工作应当严格按照国家电网公司的安全管理规定进行，落实责任到人。
第七条电力系统的调度工作应当按照电力生产计划进行，及时调整负荷，保持系统的稳定运行。
第八条电力系统的保护工作应当建立健全的保护系统，确保设备的安全运行，防止事故的发生。
第九条电力系统的调度员应当严格履行职责，不得擅自操作设备或调整负荷，否则将承担相应的责任。
第十条电力系统的保护与调度工作应当建立清晰的工作流程和检查制度，确保工作的顺利进行。
第三章电力设备运行和维护第十一条电力设备的运行和维护工作应当按照操作规程进行，保持设备的正常运行状态。
第十二条电力设备的运行和维护工作应当定期检查，及时发现并处理设备故障，防止事故的发生。
第十三条电力设备的运行和维护工作人员应当具备相应的业务知识和技能，熟悉设备的操作流程。
第十四条电力设备的运行和维护工作应当建立健全的记录和档案，便于日常监督和查询。
第十五条电力设备的运行和维护工作应当定期进行安全培训，提高员工的安全意识和技能。
第四章电力系统应急处理第十六条电力系统在发生突发事件或事故时，应当立即启动应急预案，进行应急处理。
第十七条电力系统的应急处理工作应当迅速、果断，协调各相关部门、单位，保障电力供应的稳定。
第十八条电力系统的应急处理工作应当及时向上级领导、监管部门报告，并做好相关记录。
第十九条电力系统的应急处理工作应当建立健全的信息交流渠道，确保信息的畅通和准确传达。
电网的电力调度与运行管理
电网的电力调度与运行管理电力调度和运行管理是电网运营的重要环节，它对于确保电力供应的稳定性和可靠性至关重要。
本文将就电网的电力调度与运行管理进行探讨。
一、电力调度的概念和作用电力调度是指根据电力系统的实时负荷需求和发电机组的运行状态，合理安排发电机组的出力和输电线路的运行方式，以期实现电力系统的平衡和稳定运行。
其主要作用包括以下几个方面：1. 实现供需平衡：电力调度可以根据电网用户的用电需求，调控发电机组的出力以满足供电需求，确保电力系统供需平衡。
2. 确保电力质量：电力调度可以通过合理调控输电线路的运行方式和电力设备的运行状态，提高电力传输的效率和质量，减少电网的电压波动和谐波污染，保障电力质量。
3. 提高系统可靠性和安全性：电力调度可以及时发现和排除电力系统中可能存在的故障和隐患，保障电网的安全运行，降低事故发生的风险，提高电力系统的可靠性。
二、电力调度的基本原则电力调度需要遵循一定的基本原则，以保证电网的稳定运行和合理利用电力资源。
以下是几个重要的电力调度原则：1. 经济性原则：电力调度应基于电力市场机制，根据电力供需关系和成本效益考虑，合理调配发电机组的出力和输电线路的运行方式，以实现能源的经济利用。
2. 安全性原则：电力调度应以电网的安全稳定为前提，保证发电设备和输电线路的运行安全，有效防止事故和故障的发生。
3. 灵活性原则：电力调度应具备灵活性，能够及时应对电力系统的变化，调整发电机组的出力和输电线路的运行方式，以适应电力系统的动态需求。
三、电力运行管理的要点电力运行管理是电力调度的重要组成部分，它包括对电力系统的全面监控和运行状态的实时管理。
以下是电力运行管理的几个要点：1. 电力系统监控：通过建立监控系统，实时获取电力系统的相关数据，包括发电机组的出力、负荷需求、输电线路的运行状态等，以保障对电力系统的全面监控。
2. 负荷预测和调度：通过负荷预测技术，对未来一段时间内的负荷需求进行合理预测，并根据预测结果进行发电机组的出力调度，以确保电力供应的可靠性和经济性。
电网结构、电网管理、网调度基本知识、运行管理模式
第一节电网基础知识1、电力系统由什么组成？什么是电网？组成电力工业的发电及其动力系统、输电、变电、配电、用电设备，也包括调相调压、限制短路电流、加强稳定等的辅助设施，以及继电保护、计量、调度通信、远动和自动调控设备等所谓二次系统的种种设备的总和统称为电力系统，它是按规定的技术和经济要求组成的，并将一次能源转换成电能输送和分配到用户的一个统一系统。
一般我们把电力系统中的发电、输电、变电、配电等一次系统及相关继电保护、计量、和自动化等二次网络统称为电力网络，俗称电网。
电网一般可分为输电网和配电网。
2、电网的功能是什么？现代电网具有哪些特点？电网是电源和用户之间的纽带，其主要功能就是把电能安全、优质、经济的送到用户。
现代电网的特点主要包括：（1）主网架由强大的超高压系统构成。
（2）各电网之间联系较强。
（3）电压等级简化和供电电压提高（4）具有足够的调峰、调频、调压容量，能实现自动发电控制（AGC）。
（5）具有较高的供电可靠性。
（6）具有相应的安全稳定控制系统。
（7）具有高度自动化的监控系统和电能量自动计量系统。
（8）具有高度现代化的通信系统。
（9）具有适应电力市场运营的技术支持系统。
（10）有利于各种能源的合理利用。
（11）具有高素质的职工队伍。
3、如何从宏观上对电网进行分析？组成电网的发电、输电、变电、配电、用电等设备，从电路原理上理解，无外乎是由电阻、电抗、和电容三个元件组成的多重环网电路，由于发电设备是旋转设备，电路中建立的电压和流动的功率（包括有功功率和无功功率）是交流分量，因此分析电路中的电压、电流、功率的关系就必须以基尔霍夫定律和矢量分析为基础，在掌握好电阻、电抗、和电容间的电器关系前提下，用电路基本定律和矢量图的分析方法即可对电网中的诸如电压（势）、电流、功率和损耗进行分析。
4、目前电网中有哪几种发电形式？特点是什么？目前电网中的发电厂主要有火力发电、水利发电、核能发电和新能源发电四类，它们的特点分别是：（1）火力发电。
电网年度运行方式总结(3篇)
第1篇一、前言电网作为国家重要的基础设施，其安全稳定运行对国民经济和社会发展具有重要意义。
为确保电网安全稳定运行，我国电力企业每年都会对电网年度运行方式进行总结和分析，以不断提高电网运行管理水平。
本文将对2023年度电网运行方式进行总结，分析存在的问题，并提出改进措施。
二、2023年度电网运行概况1. 电网运行总体情况2023年，我国电网运行总体平稳，安全稳定水平不断提高。
全国电网累计发电量达到XX亿千瓦时，同比增长XX%；累计售电量达到XX亿千瓦时，同比增长XX%。
全国电网最大负荷达到XX万千瓦，同比增长XX%。
2. 电网运行特点（1）新能源发电快速发展。
2023年，我国新能源发电量达到XX亿千瓦时，同比增长XX%，其中风电、光伏发电量分别同比增长XX%和XX%。
（2）电力负荷特性变化。
随着经济发展和人民生活水平的提高，电力负荷特性发生了一定的变化，高峰负荷时段逐渐延长，负荷峰谷差逐渐增大。
（3）电网安全稳定水平提高。
通过加强电网建设、设备改造和技术创新，我国电网安全稳定水平不断提高，应对各类突发事件的能力显著增强。
三、2023年度电网运行存在的问题1. 新能源发电波动性大。
新能源发电受天气等因素影响较大，其波动性给电网安全稳定运行带来一定挑战。
2. 电网运行风险隐患。
部分老旧设备运行年限较长，存在安全隐患；部分区域电网结构薄弱，抗风险能力不足。
3. 电力供需不平衡。
部分区域电力供应紧张，存在电力缺口；部分区域电力需求增长过快，存在过载风险。
4. 电网运行管理水平有待提高。
部分电力企业对电网运行风险的识别、评估和应对能力不足，电网运行管理水平有待提高。
四、2023年度电网运行改进措施1. 加强新能源发电消纳。
优化新能源发电调度，提高新能源发电消纳能力，降低新能源发电对电网的影响。
2. 优化电网结构。
加大电网建设力度，提高电网抗风险能力，降低电网运行风险。
3. 提高设备运行水平。
加强设备运维管理，提高设备可靠性，降低设备故障率。
(完整word版)全国供用电规则
全国供用电规则第一章总则第二章供电方式第三章新装、增容与变更用电第四章设计、安装、试验与接电第五章供电质量与安全供用电第六章计划用电与节约用电第七章维护管理与产权分界第八章电度计量与收费第九章供用电合同与经济责任第十章违章用电与窃电第十一章附则第一章总则1、为协调电力供、用双方的关系，明确双方的责任，确立正常的供用电秩序，安全、经济、合理地使用电力。
为社会主义现代化服务，特制定本规则。
2、本规则适用于全国所有电力部门（以下统称供电局）和所有电力使用者（以下统称用户）。
3、为贯彻本规则，供电局应按照附录《用电监察条例》的规定，开展用电监察工作。
4、供用电双方应从全局出发，密切配合，实施本规则的各项规定。
供电局应严格贯彻执行水利电力部颁发的《供电部门职工服务守则》，努力提高服务质量，更好地为用户服务。
第二章供电方式5、按照国家标准，供电局供电周率为交流50周／秒。
6、按照国家标准，供电局供电额定电压；（1）低压供电：单相为220伏，三相为380伏；（2）高压供电：为10、35（63）、110、220、330、500千伏。
除发电厂直配电压可采用3千伏、6千伏外，其他等级的电压应逐步过渡到上列额定电压。
7、供电局对用户的供电电压，应从供用电的安全、经济出发，根据电网规划、用电性质、用电容量、供电方式及当地供电条件等因素，进行技术经济比较后与用户协商确定。
用户用电设备容量在250千瓦或需要变压器容量在160千伏安及以下者，应以低压方式供电，特殊情况也可高压方式供电。
8、供电局对于距离发电厂较近的用户，可考虑到直配方式供电。
但不得以发电厂的厂用电源或变电站（所）的站用电源对用户供电，已供电者，应尽速改造。
9、城市电网的建设与改造，应纳入城市建设与改造的统一规划。
供电局应与城建部门密切配合，以便于城建部门统一安排供电设施的用地、线路走廊、电缆隧道以及在城市大型建筑物内和建筑物群中预留区域配电室和营业网点的建筑面积。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电网运行方式管理
一、运行方式编制原则：
1 选取最合理的结线方式，保证整个电网的安全运行，力求达到电网运行的最大经济性；
2 保证重要用户供电可靠性和灵活性；
3 电压质量符合规定标准；
4 便于电网事故处理。
二、每年编制一次地区送变配电电网年度运行方式，经主管局长（总工程师）批准。
内容包括：
1 上一年电力电网运行情况总结：上一年度地区电网新设备及设备更新改造投运情况；上一年度地区电网规模；电力生产完成情况及评价与上年同期相比增长情况；电力电网安全情况分析；上一年末地区电网地理位置接线图或电网接线图。
2 本年度电网运行方式：本年度新（改）建项目投产计划；本年度电网设备检修计划；电网结构综述；各变电所及线路负荷情况及分析；经济运行情况及分析；本年度电网运行方式规定（包括各变电所正常机检修运行方式、电网无功补偿、拉闸限电有关规定、节假日期间有关规定）。
3 急需进行的电网建设或改造项目与经济运行效益简要分析。
三、根据电网运行和检修需要编制日运行方式或临时运行方式，内容包括：运行方式变更原因及内容；结线方式、电压变动情况，继电保护及自动装置的变更；操作原则，注意事项及新方式事故处理原则。
临时运行方式经编制审核后由调度负责人批准，运行方式变化较大和重要设备停电由主管局长（总工程师）批准。
四、值班调度员遇有特殊情况，为使电网安全经济运行，改善电能质量可根据当时具体情况临时改变运行方式，但方式变化较大或影响用户时须经调度领导或主管局长（总工程师）批准。
电网运行方式安排原则
电网运行方式的安排，应充分考虑电网的结构、电源与负荷的分布以及设备运行的限制等，做到安全性、稳定性、可靠性、灵活性和经济性。
电网运行方式应保证设备运行的安全性。
所谓设备运行的安全性，是指设备的各运行指标不超过其本身参数要求。
安全性是运行方式安排所首先要考虑的问题。
比较典型的安全性问题如设备通过的电流超过其热稳定限额、系统短路电流超过开关额定开断电流等等。
随着电网的发展、电源的建设（包括开机方式）以及负荷分布的变化，电网的潮流分布也会随之产生变化，会出现主变或线路超限额运行、开关额定开断容量不足等问题，必须采取一定的措施，转移或限制负荷，控制系统短路电流（可以更换开断能力更大的开关，但受到很多技术因素的影响），以满足安全性的要求。
合理的运行方式应使系统保持一定的稳定性。
电网的稳定性从大的方面讲有三个：频率稳定、电压稳定和功角稳定；功角稳定指的是发电机同步运行时的稳定问题，根据受到扰动的大小分为：静态稳定、暂态稳定和动态稳定。
电网的稳定性应与设备的稳定性区别开来，设备本身的稳定性有两个：热稳定、动稳定，尤其是动稳定与动态稳定一定要理解其不同含义。
短路电流、短路冲击电流通过导体时，相邻载流导体间将产生巨大的电动力，衡量电路及元件能否承受短路时最大电动力的这种能力称作动稳定，它是以短路冲击电流的峰值来校验的；而动态稳定指的是发电机同步运行时受
到大的或小的扰动，在自动装置的作用下，保持一个长时间的稳定运行的过程，常见的动态稳定问题有低频振荡、次同步振荡以及发电机的自励磁。
调度机构在安排运行方式时，应充分考虑各种稳定的限制，有条件时，利用相关软件计算系统各断面的稳定限额，
合理调整开机方式和电网的运行方式，确保各断面潮流在稳定限额以内。
安排运行方式时应保证对本级、下级变电站以及用户供电的可靠性。
在安全性和稳定性的约束下，运行方式应充分考虑各级变电站及用户供电的可靠性。
同一变电站的电源尽量来自不同方向的两路电源或同一电源的不同母线、不同主变，以确保一路电源故障跳闸时，仍能保证下级电源的用电。
特殊情况下，应考虑变电站保所用电措施。
合理的运行方式应具有一定的灵活性，以满足不同负荷潮流的需要，并有利于事故处理。
电网的负荷潮流是时刻变化的，具有不确定性，在安排运行方式时必须认真分析系统特点，考虑一定的裕度，保持其灵活性，才能满足负荷潮流的不断变化，并能够适应事故时负荷的转移、方式的调整。
安排运行方式时还应兼顾经济性原则。
电网经济运行是指电网在供电成本率低或发电能源消耗率及网损率最小的条件下运行。
电网经济运行是一项实用性很强的节能技术。
这项技术是在保证技术安全、经济合理的条件下，充分利用现有的设备、元件，不投资或有较少的投资，通过相关技术论证，选取最佳运行方式、调整负荷、提高功率因数、调整或更换变压器、电网改造等，在传输相同电量的基础上，以达到减少系统损耗（网损），从
而达到提高经济效益的目的。
地区供电企业统计口径的网损主要有三部分构成：降压变压器的损耗、输电线路的损耗以及低压母线不平衡。
其中降压变压器损耗占输变电设备损耗的2/3以上。
变压器的损耗包括有功损耗和无功损耗，有功损耗又分为空载损耗和负载损耗两部分。
无功功率的不合理流动也增加了系统的损耗。
因此在安排运行方式时，应根据主变的负载情况，及时调整主变运行方式，降低损耗；采用无功优化装置，强化无功管理，做到无功功率的分层分区，就地平衡，避免因无功功率的不合理流动产生损耗。
