模具制作工艺流程
模具加工工艺流程
模具加工工艺流程模具加工是指使用加工设备和工具对钢铁和非金属材料进行切削加工，以制作出模具的过程。
模具加工工艺流程是模具加工的一系列步骤，下面将详细介绍模具加工工艺流程。
1. 设计确认：根据客户的需求和产品要求，设计出模具的结构和尺寸，并与客户进行确认。
确定好模具的设计参数后，就可以开始进行加工工艺的策划。
2. 材料准备：根据设计要求，选取合适的材料作为模具的原材料。
常见的模具材料包括高速钢、合金钢和硬质合金等。
在材料准备过程中，需要进行材料的检验和筛选，确保材料的质量符合要求。
3. 加工准备：在进行实际的模具加工之前，需要进行加工准备工作。
首先需要制定加工方案，确定加工工艺的具体步骤和流程。
然后需要准备加工设备和工具，包括数控机床、铣床、车床、钻床和磨床等。
此外，还需要准备一些辅助工具和夹具，以便进行材料的定位和夹持。
4. 粗加工：在粗加工阶段，主要进行模具的切削和铣削工作。
根据模具的结构和设计要求，使用不同的切削工具和切削参数进行加工。
常见的切削方法包括铣削、车削、钻削和切削等。
在进行粗加工时，需要注意保持加工表面的平整度和粗糙度，以确保切削表面的质量。
5. 精加工：在精加工阶段，主要进行模具的磨削和抛光工作。
磨削可以通过磨床或手工进行，以提高模具的精度和表面质量。
在进行抛光时，可以使用研磨机或抛光机进行，以获得光滑的表面和高光泽度。
6. 零件装配：在模具加工完成后，需要进行零件的装配工作。
根据模具的结构和设计要求，将不同的零件进行拼装和组装。
在装配过程中，需要进行零部件的调整和校正，以保证装配的精度和稳定性。
7. 调试和试模：在模具装配完成后，需要进行调试和试模的工作。
通过调整模具的位置和结构，使其在使用过程中达到最佳的工作效果。
在试模过程中，需要使用一些样品或原料进行试模操作，以评估模具的功能和使用性能。
8. 模具加工完成后，还需要对模具进行保养和维护，以延长其使用寿命和性能。
对于长期使用的模具，还需要定期进行检修和维修工作，以恢复其正常的功能和精度。
模具的生产流程

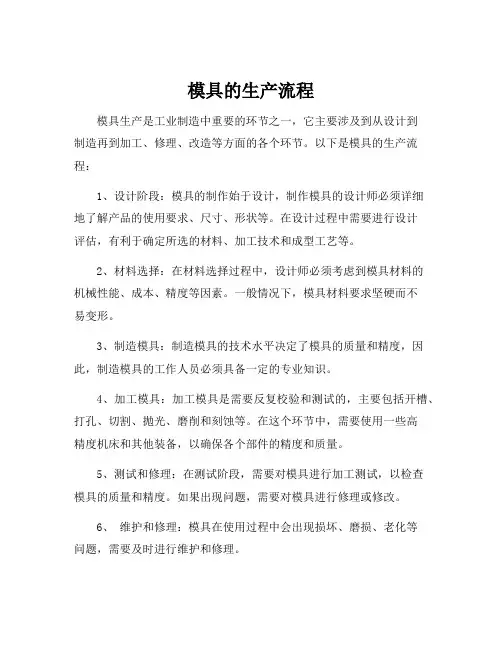

模具的生产流程
模具生产是工业制造中重要的环节之一，它主要涉及到从设计到
制造再到加工、修理、改造等方面的各个环节。
以下是模具的生产流程：
1、设计阶段：模具的制作始于设计，制作模具的设计师必须详细
地了解产品的使用要求、尺寸、形状等。
在设计过程中需要进行设计
评估，有利于确定所选的材料、加工技术和成型工艺等。
2、材料选择：在材料选择过程中，设计师必须考虑到模具材料的
机械性能、成本、精度等因素。
一般情况下，模具材料要求坚硬而不
易变形。
3、制造模具：制造模具的技术水平决定了模具的质量和精度，因此，制造模具的工作人员必须具备一定的专业知识。
4、加工模具：加工模具是需要反复校验和测试的，主要包括开槽、打孔、切割、抛光、磨削和刻蚀等。
在这个环节中，需要使用一些高
精度机床和其他装备，以确保各个部件的精度和质量。
5、测试和修理：在测试阶段，需要对模具进行加工测试，以检查
模具的质量和精度。
如果出现问题，需要对模具进行修理或修改。
6、维护和修理：模具在使用过程中会出现损坏、磨损、老化等
问题，需要及时进行维护和修理。
总之，模具生产是一个复杂的过程，需要多方面的专业技术和精湛的技艺。
只有经过严格的设计、制造、修理和维护，才能够确保模具的质量和使用寿命。

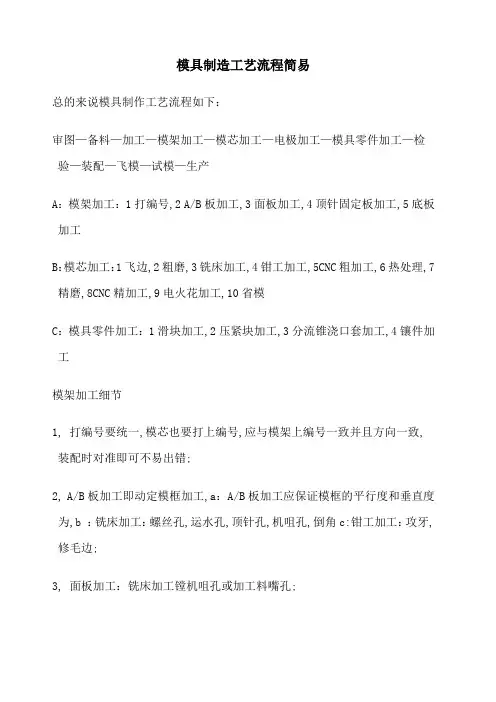

模具制造工艺流程简易
模具制造工艺流程简易总的来说模具制作工艺流程如下：审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产A：模架加工：1打编号,2 A/B板加工,3面板加工,4顶针固定板加工,5底板加工B：模芯加工：1飞边,2粗磨,3铣床加工,4钳工加工,5CNC粗加工,6热处理,7精磨,8CNC精加工,9电火花加工,10省模C：模具零件加工：1滑块加工,2压紧块加工,3分流锥浇口套加工,4镶件加工模架加工细节1, 打编号要统一,模芯也要打上编号,应与模架上编号一致并且方向一致,装配时对准即可不易出错;2, A/B板加工即动定模框加工,a：A/B板加工应保证模框的平行度和垂直度为,b ：铣床加工：螺丝孔,运水孔,顶针孔,机咀孔,倒角c:钳工加工：攻牙,修毛边;3, 面板加工：铣床加工镗机咀孔或加工料嘴孔;4, 顶针固定板加工：铣床加工：顶针板与B板用回针连结,B板面向上,由上而下钻顶针孔,顶针沉头需把顶针板反过来底部向上,校正,先用钻头粗加工,再用铣刀精加工到位,倒角;5, 底板加工：铣床加工：划线,校正,镗孔,倒角;注：有些模具需强拉强顶的要加做强拉强顶机构,如在顶针板上加钻螺丝孔模芯加工细节1 粗加工飞六边：在铣床上加工,保证垂直度和平行度,留磨余量2 粗磨：大水磨加工,先磨大面,用批司夹紧磨小面,保证垂直度和平行度在,留余量双边3 铣床加工：先将铣床机头校正,保证在之内,校正压紧工件,先加工螺丝孔,顶针孔,穿丝孔,镶针沉头开粗,机咀或料咀孔,分流锥孔倒角再做运水孔,铣R角;4 钳工加工：攻牙,打字码5 CNC粗加工6 发外热处理HRC48-527 精磨；大水磨加工至比模框负,保证平行度和垂直度在之内8 CNC精加工9 电火花加工10 省模,保证光洁度,控制好型腔尺寸;11 加工进浇口,排气,锌合金一般情况下浇口开,排气开,铝合金浇口开排气开,塑胶排气开,尽量宽一点,薄一点;滑块加工工艺：1, 首先铣床粗加工六面,2精磨六面到尺寸要求,3铣床粗加工挂台,4挂台精磨到尺寸要求并与模架行位滑配,5铣床加工斜面,保证斜度与压紧块一致,留余量飞模,6钻运水和斜导住孔,斜导柱孔比导柱大1毫米,并倒角,斜导柱孔斜度应比滑块斜面斜度小2度;斜导柱孔也可以在飞好模合上模后与模架一起再加工,根据不同的情况而定;。
模具制作工艺流程

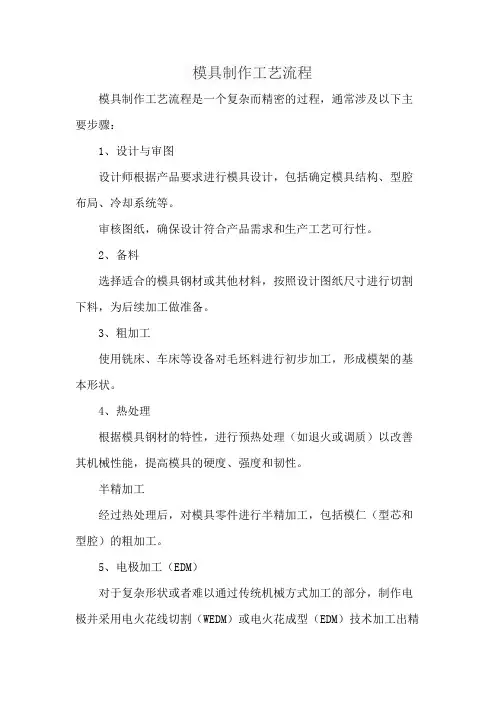

模具制作工艺流程
模具制作工艺流程是一个复杂而精密的过程，通常涉及以下主要步骤：
1、设计与审图
设计师根据产品要求进行模具设计，包括确定模具结构、型腔布局、冷却系统等。
审核图纸，确保设计符合产品需求和生产工艺可行性。
2、备料
选择适合的模具钢材或其他材料，按照设计图纸尺寸进行切割下料，为后续加工做准备。
3、粗加工
使用铣床、车床等设备对毛坯料进行初步加工，形成模架的基本形状。
4、热处理
根据模具钢材的特性，进行预热处理（如退火或调质）以改善其机械性能，提高模具的硬度、强度和韧性。
半精加工
经过热处理后，对模具零件进行半精加工，包括模仁（型芯和型腔）的粗加工。
5、电极加工（EDM）
对于复杂形状或者难以通过传统机械方式加工的部分，制作电极并采用电火花线切割（WEDM）或电火花成型（EDM）技术加工出精
细的细节特征。
6、精加工
使用高精度的数控机床（CNC）对模仁及模架进行精加工，确保尺寸精度和表面质量。
7、检验
加工过程中及加工完成后，用三坐标测量机等精密检测工具对模具零件进行尺寸、形位公差以及表面粗糙度的检验，确保达到设计要求。
8、装配
将加工好的各个零部件进行清洗、防锈处理，并按照设计要求进行精确装配，包括嵌入模仁、安装导柱导套、弹簧等组件。
9、试模
装配完成后，在注塑机或压铸机上进行试模，检查模具工作是否正常，产品是否满足品质要求。
10、调试与修整
根据试模结果，可能需要对模具进行微调或修正，以优化产品质量和生产效率。
11、验收与交付
待模具完全合格且稳定产出高质量产品后，进行最终验收并交付给客户投入生产使用。
模具制造的工艺流程
模具制造的工艺流程模具制造的工艺流程是一个复杂且精细的过程，它涉及到多个阶段，每个阶段都有其独特的作用和重要性。
下面将详细介绍这一过程，确保逻辑通顺、内容完整且没有重复。
1. 设计阶段模具制造的第一步是进行设计。
设计师根据产品的形状、尺寸和性能要求，使用CAD（计算机辅助设计）软件绘制出模具的三维模型。
在设计过程中，需要考虑材料的选择、模具的结构、加工方法等因素。
设计师还需与产品工程师和客户沟通，确保模具设计满足所有需求。
2. 材料选择与准备设计完成后，需要选择合适的材料来制造模具。
模具材料的选择取决于产品的性质、生产数量以及成本要求。
常见的模具材料有工具钢、铝合金、镁合金等。
材料准备好后，需要进行热处理、切割和打磨等预处理，以提高材料的性能。
3. 加工阶段加工是模具制造的核心环节。
它包括粗加工、半精加工和精加工三个阶段。
粗加工主要是通过铣削、车削等方法去除大部分余量，形成模具的基本形状。
半精加工则是对模具进行进一步的修整，使其接近最终形状。
精加工则是最后的修整过程，通过磨削、抛光等方法使模具达到设计要求。
4. 装配与调试加工完成后，需要将各个部件装配在一起，形成完整的模具。
装配过程中需要注意各部件之间的配合间隙和位置精度。
装配完成后，需要进行调试，检查模具的动作是否顺畅、尺寸是否合格等。
5. 试模与修正调试合格后，开始进行试模。
试模是在生产条件下模拟实际生产过程，以检验模具的性能和可靠性。
试模过程中可能会发现一些问题，如尺寸超差、表面质量不佳等。
这时需要对模具进行修正，直至达到生产要求。
6. 验收与交付修正完成后，模具需要进行验收。
验收包括外观检查、尺寸测量、性能测试等多个方面。
验收合格后，模具就可以交付给客户使用了。
交付时，需要提供相关的技术文件和操作说明书，以便客户能够正确地使用和维护模具。
7. 维护与保养模具在使用过程中，需要定期进行维护和保养。
这包括清洁模具表面、检查模具的磨损情况、润滑模具的运动部件等。
模具生产工艺流程

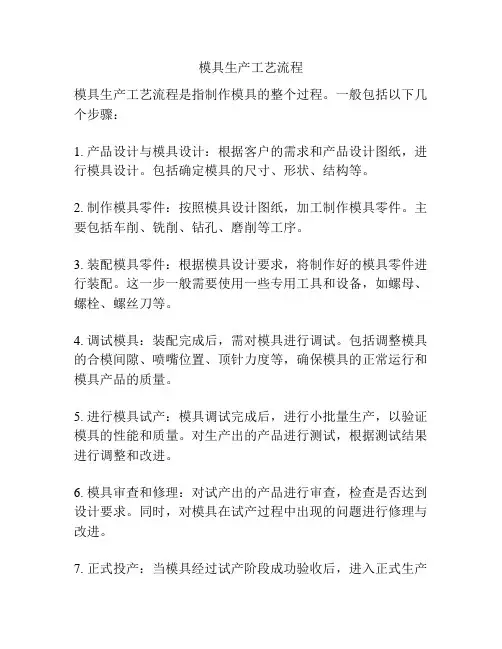

模具生产工艺流程
模具生产工艺流程是指制作模具的整个过程。
一般包括以下几个步骤：
1. 产品设计与模具设计：根据客户的需求和产品设计图纸，进行模具设计。
包括确定模具的尺寸、形状、结构等。
2. 制作模具零件：按照模具设计图纸，加工制作模具零件。
主要包括车削、铣削、钻孔、磨削等工序。
3. 装配模具零件：根据模具设计要求，将制作好的模具零件进行装配。
这一步一般需要使用一些专用工具和设备，如螺母、螺栓、螺丝刀等。
4. 调试模具：装配完成后，需对模具进行调试。
包括调整模具的合模间隙、喷嘴位置、顶针力度等，确保模具的正常运行和模具产品的质量。
5. 进行模具试产：模具调试完成后，进行小批量生产，以验证模具的性能和质量。
对生产出的产品进行测试，根据测试结果进行调整和改进。
6. 模具审查和修理：对试产出的产品进行审查，检查是否达到设计要求。
同时，对模具在试产过程中出现的问题进行修理与改进。
7. 正式投产：当模具经过试产阶段成功验收后，进入正式生产
阶段。
8. 维护与保养：模具生产过程中，需要定期对模具进行维护与保养，保证模具的正常使用寿命和生产效率。
以上是一般模具生产工艺流程的基本步骤，实际生产中还会根据具体情况进行调整和改进。
模具制作的工艺流程
模具制作的工艺流程
模具制作的工艺流程
1.设计准备：
设计准备阶段是模具制作过程中最重要的一环，这个阶段需要设计人员根据客户的要求按照制造工艺和质量标准，完成一组可行的设计解决方案，把制造工艺各个细节做到最完美。
2.金属加工：
金属加工实际上是模具的“骨架”，它决定了模具的分解，模具的精度，模具的质量，以及模具的外观。
在金属加工阶段，可以使用CNC数控加工中心、气动冲床、磨床、立铣等机床，完成金属件的切割、攻牙、孔加工、表面处理等步骤。
3.热处理：
热处理一般分为四种类型：硬化热处理、正火热处理、淬火热处理、回火热处理。
根据不同的需求，模具的热处理可以提高模具的硬度，减少模具的疲劳使用寿命，提高模具的刚性和使用效率等。
4.射击：
射击是模具必不可少的工序，它可以分为气动打磨、悬挂钻孔、砂轮打磨等。
射击的目的在于把表面的缺陷消除，把模具表面处理的更加光滑，提高模具的外观质量。
5.装配：
装配实际上是最后一步，也是最关键的一步。
这个阶段需要经过精细的装配和调试才能将模具各个部件组装在一起，检查模具的工作
性能是否达到要求。
6.检测：
检测是模具制作的最后一环，它可以确保模具的质量。
模具的检测可以使用各种检测仪器，例如投影仪，激光检测仪器，测头等，来测量模具的精度和外观质量。
检测可以确保模具到达客户的要求，以保证模具的质量。
模具制造流程
模具制造流程
模具制造流程是将产品的设计图纸或样件通过一系列的工艺步骤制作成模具的过程。
模具是用于生产产品的专用工具，它的制造具有复杂和精细的特点，以下是一般的模具制造流程：
1.产品分析和设计：根据客户提供的产品图纸或样品，进行详
细的分析和设计工作。
包括确定产品的尺寸、材料、工艺要求等等。
设计师需要使用CAD软件绘制出模具的三维图纸。
2.材料准备和加工：根据设计图纸，选择适当的模具材料，通
常是合金钢。
然后将所需的材料切割成需要的形状和尺寸。
接下来，通过数控机床进行精确加工，如铣削、钻孔、铣平等。
3.模具零件组装：将各个模具零件按照设计图纸进行组装。
通
常包括模座、上模、下模、侧剪、顶针等零部件。
所有的零部件需要精确安装，并加以调试和校准，以确保模具的正常运行。
4.模具表面处理：使用各类表面处理技术，如电镀、喷涂等，
对模具进行表面保护和增加耐磨性能。
这样可以延长模具的使用寿命，提高生产效率。
5.模具试模和调试：在模具制造完成后，进行试模和调试工作。
将模具安装到注塑机或压铸机上，注入合适的材料进行试产，检查产品的质量，以调整和改进模具设计。
6.模具出厂和维护：经过试模和调试验证无误后，模具可以出
厂交付给客户使用。
同时，制造商也要为模具的维护提供支持，
定期进行检查和保养，以确保模具的正常运行和良好的使用寿命。
总之，模具制造流程是一个复杂而精细的过程，在模具制造中，设计和技术水平起着至关重要的作用。
只有设计合理，加工精细，才能生产出具有高质量和高效益的模具，提高产品的质量和生产效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模具制作工艺流程集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
模具制作工艺流程
总的来说模具制作工艺流程如下：
审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产
A：模架加工：1打编号，2 A/B板加工，3面板加工，4顶针固定板加工，5底板加工
B：模芯加工：1飞边，2粗磨，3铣床加工，4钳工加工，5CNC粗加工，6热处理，7精磨，8CNC精加工，9电火花加工，10省模
C：模具零件加工：1滑块加工，2压紧块加工，3分流锥浇口套加工，4镶件加工
模架加工细节
1，打编号要统一，模芯也要打上编号，应与模架上编号一致并且方向一致，装配时对准即可不易出错。
2， A/B板加工（即动定模框加工），a：A/B板加工应保证模框的平行度和垂直度为0.02mm，b ：铣床加工：螺丝孔，运水孔，顶针孔，机咀孔，倒角c:钳工加工：攻牙，修毛边。
3，面板加工：铣床加工镗机咀孔或加工料嘴孔。
4，顶针固定板加工：铣床加工：顶针板与B板用回针连结，B板面向上，由上而下钻顶针孔，顶针沉头需把顶针板反过来底部向上，校正，先用钻头粗加工，再用铣刀精加工到位，倒角。
5，底板加工：铣床加工：划线，校正，镗孔，倒角。
（注：有些模具需强拉强顶的要加做强拉强顶机构，如在顶针板上加钻螺丝孔）
模芯加工细节
1）粗加工飞六边：在铣床上加工，保证垂直度和平行度，留磨余量1.2mm 2）粗磨：大水磨加工，先磨大面，用批司夹紧磨小面，保证垂直度和平行度在0.05mm，留余量双边0.6-0.8mm
3）铣床加工：先将铣床机头校正，保证在0.02mm之内，校正压紧工件，先加工螺丝孔，顶针孔，穿丝孔，镶针沉头开粗，机咀或料咀孔，分流锥孔倒角再做运水孔，铣R角。
4）钳工加工：攻牙，打字码
5） CNC粗加工
6）发外热处理HRC48-52
7）精磨；大水磨加工至比模框负0.04mm，保证平行度和垂直度在0.02mm之内
8） CNC精加工
9）电火花加工
10）省模，保证光洁度，控制好型腔尺寸。
11）加工进浇口，排气，锌合金一般情况下浇口开0.3-0.5mm，排气开0.06-0.1mm，铝合金浇口开0.5-1.2mm排气开0.1-0.2，塑胶排气开0.01-
0.02，尽量宽一点，薄一点。
滑块加工工艺
1，首先铣床粗加工六面，2精磨六面到尺寸要求，3铣床粗加工挂台，4挂台精磨到尺寸要求并与模架行位滑配，5铣床加工斜面，保证斜度与压紧块一致，留余量飞模，6钻运水和斜导住孔，斜导柱孔比导柱大1毫米，并倒角，斜导柱孔斜度应比滑块斜面斜度小2度。
斜导柱孔也可以在飞好模合上模后与模架一起再加工，根据不同的情况而定。
