锁相技术往届部分考试题目(做)

锁相技术（往届部分题目）
一、选择题
A 1、为了加大环路的捕获带，应______环路增益或______环路带宽，但提高环路的跟踪性能的要求与之___。

A 、提高、增加、相反
B 、提高、增加、相同
C 、降低、增加、相反
D 、提高、减小、相反
B 2、在二阶锁相环中，在环路滤波器与VCO 之间插入一直流放大器，放大倍数为10，直流放大器使环路参数n ω____,H ω____,p ω______。

A 、减少、增加、增加
B 、增加、增加、增加
C 、增加、增加、减少
D 、减少、减少、增加
C 3、环路对内部VCO 的噪声呈现____-滤波器作用，对外部输入的噪声呈现____-滤波器作用。

A 、带通、低通
B 、低通、带通
C 、高通、低通
D 、低通、高通
A 4、环路的捕获带、同步带和快捕带的关系是：_____
A 、H ω>p ω>L ω
B 、p ω>L ω>H ω
C 、L ω>H ω>p ω
D 、p ω>H ω>L ω
D 5、环路锁定时，瞬时频差_____，固有频差______控制频差，相差为_____,控制电压为___.
A 、很小的量、等于、0、常数
B 、0、大于、很小的量、变量
C 、0、小于、很小的量、变量
D 、0、等于、很小的量、常数
C 6、相位噪声的时域噪声表示_____，频域表示______，它们的关系是____.
A 、方差、功率、拉氏变换
B 、功率、方差、傅氏变换
C 、方差、功率谱密度、傅氏变换
D 、方差、功率谱密度、Z 变换
B 7、在一阶环中，下列哪种情况环路能锁定_______。

A 、环路增益小于固有频差
B 、环路增益大于固有频差
C 、环路增益等于固有频差
D 、环路增益小于固有频差
D 8、锁相环稳定的条件是：________。

A 、理想情况下相位余量为0°，实际情况相位余量60°
B 、理想情况下相位余量小于0°，实际情况相位余量0°
C 、理想情况下相位余量为60°，实际情况相位余量0°
D 、理想情况下相位余量为180°，实际情况相位余量30-60°
A 9、当环路的相位裕度接近于0°，在滤波器中增加______来改善环路的稳定性。

A 、一个零点
B 、一个基点
C 、两个零点
D 、两个极点
D 10、同阶环路的跟踪性能_______。

A 、仅取决于环路的型数
B 、仅取决于环路的增益
C 、取决于环路的型数和增益，与环路的其它参数无关
D 、取决于环路的型数和增益，与环路的其它参数有关
A 11、对于相位阶跃，所有PLL 都____。

A 、可锁定
B 、不能锁定
C 、二阶环可锁定，一阶环不能锁定
D 、一阶环可锁定，二阶环不能锁定

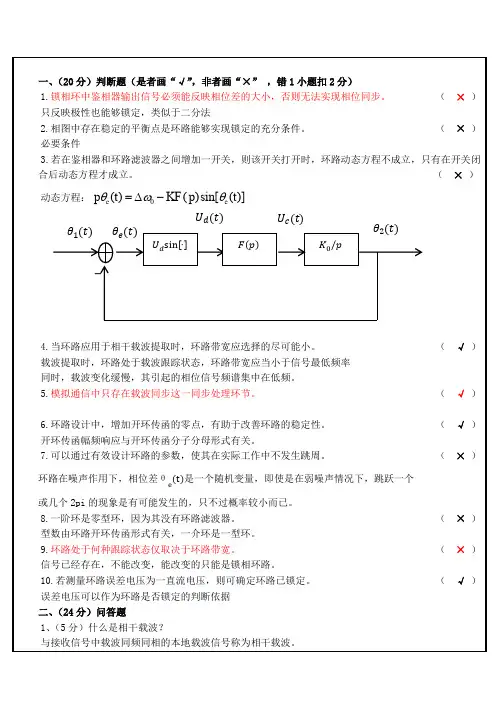

二|、判断题
1、环路锁定时，相图上有两种平衡点，他们都是环路的锁定点。

×只有一个是的，另一个为不稳定平衡点
2、一阶锁相环、RC 积分滤波器二阶锁相环和无源比例滤波器二阶锁相环的同步带等于环路增益K ，而理想滤波器的同步带为∞。

√
3、环路的阶数是由极点决定的，环路的型数是由零点决定的。

×型由开环传输函数原点处极点的个数决定
4、环路噪声带宽L B 反映了环路对VCO 噪声的抑制能力。

× 反映对输入噪声的抑制能力
5、环路信噪比L ρ反映了环路对输入噪声的抑制能力。

√
6、PLL 为了获得最佳抑制噪声的能力，n ω越小越好。

× 输入噪声和压控振荡器噪声功率谱密度线的交点附近最佳。

7、同样的输入信号，不同环路，其稳态相差不同。

√ P39讨论二第一句话
8、对于同一种环路来说，输入信号变化越快，跟踪性能就越差。

√
9、环路可以跟踪输入相位的低频成分而不能跟踪其高频成分。

× 载波跟踪就是跟踪高频，跟踪的频率大多都是高频的的吧
10、对于频率阶跃二阶PLL 都可锁定，一阶PLL 都不能锁定。

×
11、跳周所引起的失锁与环路门限噪声低所引起的失锁的性质不同。

√
12、环路带宽BW ω反映了环路对输入噪声的抑制能力。

√
13、对于相位阶跃所有的PLL 都可锁定。

√
14、对于频率斜升所有的PLL 都不能锁定。

×
15、对于频率阶跃所有的PLL 都可锁定，一阶PLL 都不能锁定。

和第10题应该是一样的吧
16、当环路的相位裕度接近于0时，在滤波器中增加一个相位超前因子来改善环路的稳定性。

√ 对应选择题第9题
17、快捕带是指速度很快的捕获带。

×
18、同步带是指环路能够保持锁定的范围。

×同步范围=2×同步带
三、填空题
1、PLL 有___鉴相器___、__环路滤波器______、___压控振荡器_______组成。

2、辅助捕获的方法有__人工电调_____、__自动扫描_____、___辅助鉴频_____、__变带宽_______、___变增益______。

3、PLL 的两种工作状态为__捕获______和__锁定______，二阶PLL 的捕获全过程包括：_频率捕获________和__相位捕获________，一阶PLL 的捕获过程只有＿相位捕获＿＿＿。

4、二阶PLL 系统锁定状态下的闭环传输函数为＿s
s KF s KF s H +=)()()(＿＿＿＿＿，误差传输函数为＿s
s KF s s H e +=)()(＿＿＿＿，它们对应的频率响应分别为
Ω+ΩΩ=
Ωj j KF j KF j H )()()(＿＿＿＿＿＿，＿＿＿＿＿Ω
+ΩΩ=Ωj j KF j j H e )()(＿＿，同时所表现的滤波特性分别为＿＿低通＿＿＿＿，＿高通＿＿＿＿＿。

5、锁相环路动态方程的一般式：＿＿)(sin )()()(1t p KF t p t p e e θθθ-=＿＿＿＿＿＿＿＿＿。

6、PLL 在频率捕获阶段，鉴相器输出_差拍电压_______，通过环路滤波器的积分作用，产生__直流____分量，牵引VCO 的输出频率向输入信号的频率靠拢，使频差减小到进入__快捕带L ω∆_____时，频率捕获过程即告结束，进入_相位捕获________，相差不再超越___π2_____，最终趋于一个很小稳态值。

7、一高增益二阶环，环路增益K=2*5
10rad/s ，自然振荡频率n ω=200rad/s ，ξ=，输
入信号频率s P =-1310mW ，单边噪声功率谱密度0N =*-2110W/Hz ，求L B =_自己算。

=+)41(82ξξωn ____________，L S/N ）（=__。

=L
s B N 0P _________，环路相位方差方差和输出噪声相位方差为____。

）（=L
S/N 1____________。

四、分析与计算题
1、试画出RC 积分滤波器、无源比例积分器和有源比例积分器电路图，并导出传输函数。

2、画出多个噪声源的环路线性相位模型。

3、无源比例二阶环，其参量为：ξ=2/2，n ω=100rad/s ，K=2*510ras/s ，0f ∆=600HZ
计算h ω∆，L ω∆，Lmax T ，P ω∆。

和p T 。

4、设一RC 积分滤波器二阶环，环路增益为K=5
10rad/s ，RC 滤波器常数τ=10s ，求环路的相位余量，并判断环路是否稳定。

5、同步带、捕获带、快捕带具体含义是什么
6、理想二阶环，d K =10V/rad ，0K =10kH/V ，1τ=，2τ=，求环路相位余量，并判断是否稳定。

7、锁相环的应用。
