激光焊接机的工作原理
激光焊接机的原理
激光焊接机的原理作为一种现代化的焊接技术，激光焊接已经在各种行业中被广泛应用。
它的成功离不开它独特的工作原理。
本文将详细解析激光焊接机的工作原理。
一、激光焊接简介激光焊接旨在利用激光束的高聚焦能力，将能量精确地聚焦在一个非常小的区域内，从而使两个物体粘合在一起。
用于激光焊接的激光器非常强大，能够产生高能量密度，使金属表面瞬间熔化。
当激光束在母材中扫过时，会在焊缝地区形成一个熔融坑。
这个熔融坑以非常高的速率冷却，从而形成一个牢固的焊缝，并能够保留所焊接材料的各种有益物理特性。
二、激光焊接机的技术原理1. 激光产生激光焊接机使用激光器发生器产生高强度、高能量的激光束。
激光器发生器中包含一个激光介质，例如Nd：YAG或Nd：YVO4晶体。
在正常条件下，这些晶体中的粒子处于低能量状态，而经过特定的处理后，激发它们并将它们转移到高能量状态。
当这些粒子返回到低能量状态时，它们会放出一种特殊的能量形式——激光束。
2. 激光束激光束是由激光器发生器产生的，它的波长通常在400nm到1064nm之间。
激光束由激光器发生器中的反射镜反射并集中在透镜上，进而形成高密度、高强度的光束。
通过透镜调焦，可以将激光束精密地聚焦到小于0.2mm的焦点。
3. 板材熔化激光束焦点经由对焊件（例如板材）的扫描或自由移动，以产生分化，其功率密度高于材料的熔化点，从而在扫描过程中的瞬间在工件表面形成一定深度的熔池。
通过对激光束、扫描速度和加工监控等核心参数进行控制，可以确保焊缝的深度和宽度。
4. 累积形成焊缝在建造焊缝的过程中，激光焊接机通过缓慢移动激光光束并剥离一层层，逐个建造焊缝的部分。
在光斑运动的时间内，银合金流体持续加入到光斑，因为银是难熔液体，所以从光斑周围的光斑内推动挤压，光束中的盐类,即镁和氯化物溶解到熔体中，保证了光斑和银之间的黏附。
完成焊缝后，光束向其余焊接部分移动，以逐步焊接整个工件。
总之，通过连续控制激光束的位置和强度，利用金属材料迅速熔化并重新凝固，就能快速、准确地完成焊接工作。
激光焊接机工作原理
激光焊接机工作原理
激光焊接机是一种利用激光束进行焊接的设备，它通过激光束的高能量浓缩，可以将金属材料快速熔化并连接在一起。
激光焊接机的工作原理是基于激光的高能量和高聚焦性，下面将详细介绍激光焊接机的工作原理。
首先，激光焊接机通过激光器产生高能量的激光束。
激光器会将电能转化为光能，然后将光能集中成一束高能量的激光束。
这个激光束具有高度的单色性和方向性，能够准确地聚焦在焊接的工件上。
其次，激光束聚焦到一个极小的焦点上。
激光焊接机通过透镜或镜片将激光束聚焦到一个非常小的区域，使得激光束的能量密度非常高。
这样可以在极短的时间内将工件表面的金属材料瞬间熔化。
然后，熔化的金属材料形成焊接池。
激光束的高能量使得金属材料瞬间熔化，并形成一个熔化的池子。
在这个瞬间，激光束的热量将工件表面的金属材料熔化并混合在一起，形成焊接接头。
接着，激光束移动焊接接头。
激光焊接机通过控制激光束的移动轨迹，将激光束沿着需要焊接的接头移动。
这样可以确保焊接池的形成和焊接接头的连接质量。
最后，焊接接头冷却凝固。
一旦激光束移动到下一个焊接点，焊接接头开始冷却并凝固。
这样就完成了一次焊接过程。
总的来说，激光焊接机的工作原理是利用高能量、高聚焦的激光束将金属材料瞬间熔化并连接在一起。
激光焊接机具有焊接速度快、热影响区小、焊接接头质量高等优点，因此在工业生产中得到了广泛的应用。
希望通过本文的介绍，读者对激光焊接机的工作原理有了更深入的了解。
激光焊接机
激光焊接机激光焊接机是一种利用激光产生高热进行材料焊接的设备。
它可以实现高效、精准、无损伤的焊接，广泛应用于汽车、航空航天、船舶、电子、机械制造等领域。
一、激光焊接机的原理激光焊接机是利用激光产生高能量，使工件局部区域受热，迅速熔化、凝固，达到将两个工件或者多个工件连接在一起的目的。
激光焊接机的原理和普通焊接不同，它采用激光作为热源，激光束经过透镜将激光集中在焊接处，从而使焊接部位产生高温，使工件表面熔化，形成液态，再通过液态金属流动、冷凝形成焊接。
二、激光焊接机的特点1、高效率激光焊接机的焊接速度比传统的焊接速度快10倍以上，可以大大提高工作效率。
2、高精度激光焊接机的焊接精度极高。
它可以焊接0.1mm以下的细小零件，而且焊接部位热影响区非常小，对焊接部位的影响非常小。
3、无污染激光焊接机的焊接过程无需接触，无需溶剂，更无需焊接材料，无产生任何污染。
4、无损伤激光焊接机的焊接过程不会对工件造成损伤，而且焊接部位的热影响区域非常小，对工件的性能影响也很小。
三、激光焊接机的应用1、汽车行业汽车行业是激光焊接机的重要应用领域。
激光焊接可以将轻量化材料、铝合金等材料进行焊接，而且焊接后产生的缝隙也很小，让车身从内部得到更好的保护。
2、航空航天行业激光焊接机广泛应用于飞机制造，可以更好地焊接高密度、难加工和高强度材料，特别是纤维复合材料的部件，如翼尖。
3、机械制造行业激光焊接机可以焊接复杂的钣金结构，既能保证产品强度，又能大大提升生产效率。
四、总结激光焊接机的应用领域非常广泛，并且可以应用于很多需要高精度、高效率的生产环境中。
在今后的不断发展中，激光焊接机的应用领域和技术水平将会不断提高，给各个行业带来更多的变化和机遇。
激光焊接机的工作原理讲解
激光焊接机的工作原理讲解
首先，激光器会发射出一束高能量的激光光束。
这个激光光束是由一
束相干光束经过准直、扩束和聚焦透镜等光学器件处理后得到的。
准直、
扩束和聚焦透镜可以调整光束的直径和焦点位置，以满足不同焊接需求。
当激光光束照射到金属材料表面时，它会被吸收并转化为热能。
这个
过程主要依靠激光光束与金属材料的能量吸收系数以及光束的功率来决定。
当光束功率足够高时，金属表面温度会迅速升高。
当金属材料表面温度升高到熔点以上时，材料就会熔化并形成液态区域。
这个液态区域称为熔池。
激光焊接机通过控制激光的功率、焦点位置
和工作速度来控制熔池的形成和大小。
在焊接过程中，激光焊接机通常采用自动焊接模式。
焊接工件通过数
控机床或焊接机械手等设备来控制焊接路径。
激光焊接机会根据预设的焊
接路径，在金属材料上形成一条或多条焊缝。
同时，通过精确控制激光束
的功率和焦点位置，可以实现焊接的深度和质量控制。
总结来说，激光焊接机的工作原理是通过发射高能量激光光束，将光
能转化为金属材料的热能，使其熔化并形成焊缝。
控制光束的功率、焦点
位置和工作速度，可以实现焊接路径的控制和焊接质量的调整。
激光焊接
机具有高效、精确、自动化程度高等优点，广泛用于各种金属材料的焊接。
激光焊接机工作原理
激光焊接机工作原理
激光焊接机是一种利用激光束进行金属材料焊接的设备。
其工作原理主要包括以下几个步骤：
1. 激光产生：激光生成器产生高功率激光束，通常采用CO2激光器或固体激光器等。
2. 激光聚焦：激光束通过光学系统聚焦成高能密度的光斑，通常通过透镜或镜组来实现，以实现焦点处的局部加热。
3. 材料加热：激光束聚焦后照射到待焊接的金属材料上，激光在金属表面吸收并转化为热能，导致焊缝区域的温度升高。
4. 熔融与混合：随着焊缝区域的升温，金属材料开始熔化和混合，激光束在焊缝区域形成融池。
5. 焊接联接：熔融状态下的金属通过热传导迅速冷却，形成焊接接头。
焊接接头的质量和强度受到激光参数、焊接速度、焊接材料等多个因素的影响。
6. 控制与监测：激光焊接机通常配备有实时温度监测、光束质量控制、焊接位置控制等系统，以确保焊接过程稳定、准确和高效。
总的来说，激光焊接机利用激光束在焊缝区域产生高温，使金属材料熔化与混合，最终形成牢固的焊接接头。
激光焊接具有
焊缝窄、深度可控、热影响区小等优点，被广泛应用于汽车、航空航天、电子、机械制造等领域。
激光焊接机的原理

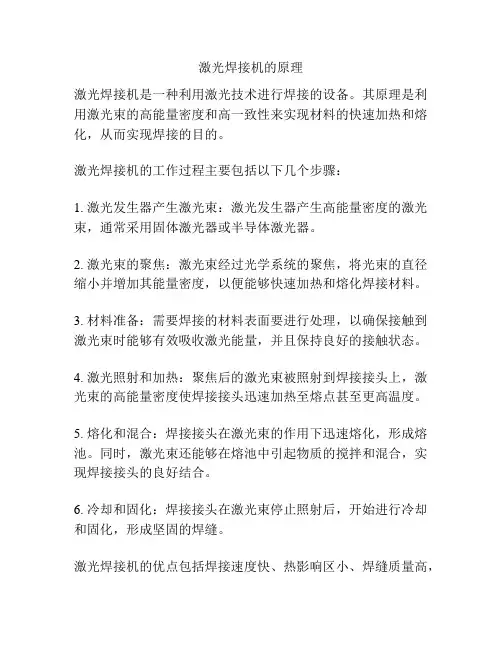

激光焊接机的原理
激光焊接机是一种利用激光技术进行焊接的设备。
其原理是利用激光束的高能量密度和高一致性来实现材料的快速加热和熔化，从而实现焊接的目的。
激光焊接机的工作过程主要包括以下几个步骤：
1. 激光发生器产生激光束：激光发生器产生高能量密度的激光束，通常采用固体激光器或半导体激光器。
2. 激光束的聚焦：激光束经过光学系统的聚焦，将光束的直径缩小并增加其能量密度，以便能够快速加热和熔化焊接材料。
3. 材料准备：需要焊接的材料表面要进行处理，以确保接触到激光束时能够有效吸收激光能量，并且保持良好的接触状态。
4. 激光照射和加热：聚焦后的激光束被照射到焊接接头上，激光束的高能量密度使焊接接头迅速加热至熔点甚至更高温度。
5. 熔化和混合：焊接接头在激光束的作用下迅速熔化，形成熔池。
同时，激光束还能够在熔池中引起物质的搅拌和混合，实现焊接接头的良好结合。
6. 冷却和固化：焊接接头在激光束停止照射后，开始进行冷却和固化，形成坚固的焊缝。
激光焊接机的优点包括焊接速度快、热影响区小、焊缝质量高，
适用于各种金属及其合金的焊接。
但同时也存在着设备成本高、适用范围有限等缺点。
激光焊接机的工作原理
激光焊接机的工作原理激光焊接机是一种高科技设备，它利用激光束将工件加热至高温状态，以达到将工件焊接在一起的目的。
它的工作原理可以分为三个步骤：激光束的生成和聚焦、激光与工件的相互作用和焊接结果的评估。
在本文中，我们将深入探讨这三个步骤中的每一个步骤。
第一步是激光束的生成和聚焦。
激光器良好的功率输出是激光焊接机的基础。
一般情况下，激光器由三部分组成：激光生成器、放大器和输出镜。
首先，激光生成器产生并放大激光。
接下来，放大的激光经过准直器和分束器后到达输出镜。
输出镜的目的是将激光能量聚焦在一个点上，以保证达到足够的功率和焦距。
第二步是激光与工件的相互作用。
当激光束与工件接触时，它会被吸收并转化为热能。
当激光束通过工件时，会在其路径上产生熔融区域，将其附近的区域加热至熔点及以上温度，直到焊接区域的材料达到熔点。
在激光束焊接期间，降低焊接区域的温度极为重要。
这是因为高温会导致冷凝和气泡，从而造成焊接区域的损坏。
因此，焊接区域的工件必须保持一定的温度，同时焊接区域周围的工件必须保持冷却。
如果正确操作，则激光焊接机可以确保焊接区域内产生的微小熔池，以及相互作用和合并，最终形成高支持的合金相。
第三步是焊接结果的评估。
当焊接结束后，必须对焊接点进行详细的检查。
在焊接后，工件会冷却并在其周围形成热效应区域。
热效应区域由部分冷却的金属构成，常常在焊接点周围形成一圈。
通过控制焊接机的参数，可以将热效应最小化，并提高焊接的质量。
综上所述，激光焊接机的工作原理包含三个步骤。
首先，激光束的生成和聚焦，然后是激光与工件的相互作用，最后是焊接结果的评估。
如果操纵正确，激光焊接可以比传统的加工方法效率更高，速度更快，并且具有更少的变形和变形。
与传统的加工方式相比，它具有更少的污染和更短的加工周期。
由于其高效和准确性，激光焊接机被广泛应用于汽车、电子、航空航天、船舶和建筑等领域。
激光焊接机原理
激光焊接机原理
激光焊接机是一种利用激光能量进行焊接的设备。
其原理主要基于激光束的高能量聚焦和熔化工件表面，从而实现焊接的目的。
首先，激光产生装置会通过电子能级跃迁的方式激发激光材料，使其产生激光光束。
这个过程中，激光材料通常是一种具有受激辐射特性的物质，如气体、固体或液体。
然后，激光光束通过光束传输系统，被聚焦到一个非常小的焦点上。
聚焦可以通过使用透镜或反射镜等光学元件来实现。
焊接过程中，激光束聚焦在工件的焊接接头上。
由于激光束的高能量密度，工件的表面立即被熔化和加热。
随后，加热的区域会迅速冷却并形成焊接接头。
为了确保成功的焊接，激光焊接机通常会配备辅助设备，如气体保护装置。
气体保护可以在焊接区域形成一层保护性气氛，以防止外部环境的影响。
另外，激光焊接机还可以根据不同的焊接需求进行参数调节，如激光功率、脉冲频率、束径等。
这些参数的调节可以控制焊接的深度、速度和质量，以满足不同工件的要求。
总的来说，激光焊接机通过将激光能量聚焦在工件上实现熔化和焊接的过程，具有高效、精确和无损的特点。
它广泛应用于
各种材料的焊接，如金属、塑料和玻璃等，成为现代焊接技术中的重要一环。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
激光焊接机的工作原理
海镭激光，激光焊接是利用高能量的激光脉冲对材料进行微小区域内的局部加热，激光辐射的能量通过热传导向材料的内部扩散，将材料熔化后形成特定熔池。
它是一种新型的焊接方式，激光焊接主要针对薄壁材料、精密零件的焊接，可实现点焊、对接焊、叠焊、密封焊等，深宽比高，焊缝宽度小，热影响区小、变形小，焊接速度快，焊缝平整、美观，焊后无需处理或只需简单处理，焊缝质量高，无气孔，可精确控制，聚焦光点小，定位精度高，易实现自动化。
通常不采用填充焊料，因此零件之间的配合间隙要小于最精细零件厚度的15%。
零件各部分都要相对清洁，因为焊接速度很快，来不及将杂质烧掉。
多数活性金属的焊接要求有保护气体，但是许多合金也可以在空气中进行焊接。
焊接时的热能输入和焊点形状可以由参数及部件控制，分别进行热传导模式焊接，熔透焊接，和小孔焊接。
热传导焊接的深度较浅，范围较宽，类似于GTAW 或TIG焊缝形状。
这种焊接常常用于一些小型器件，比如和工具，或者中继罐及电池这样的电子产品，它们需要焊接处光滑，外形美观。
熔透模式焊接的深度与焊接宽度相当或略深于宽度。
采用熔透模式焊接时，输入的热能小，熔池小而深，可以用更低平均的。
由于焊接周期中维持小孔的需要，小孔模式焊接只用连续或超级模式的连续激光器。
小孔焊接熔池深度宽度比高，达到6：1，是效率最高的焊接过程。
脉冲，连续，超级模式的连续激光器都能在热传导模式下工作，连续激光器可以用熔透模式，而只有超级模式连续激光器可以用于小孔焊接模式。
