地下水监测井建设要求精编版
地下水环境监测井建井技术要求
地下水环境监测井建井技术要求吉林省地下水协会2016年5月10日目录第一章、概论 (1)第二章、规范性引用文件 (4)第三章、环境监测井的设立原则 (5)第四章、设立方法 (6)第五章、监测井建设要求 (8)第六章、监测井材料质量要求 (13)第七章、物探测井技术要求 (15)第八章、抽水试验及样品采集要求 (16)第九章、辅助设施建设要求 (20)第十章、高程测量技术要求 (25)第一章、概论1、监测井意义用钻孔法完成的监测地下水水位、水温、水质变化情况的专用井。
其施工方法和常规水井相似,完井后在井中放置监测仪器,并定时采取水样进行分析测试。
监测井布置在污染源集中区点,在国外已采用水平井大面积测控地下水污染情况。
2、地下水环境监测井分类为准确把握地下水环境质量状况和地下水体中污染物的动态分布变化情况而设立的水质监测井。
地下水环境监测井通常包含井口保护装置、井壁管、封隔止水层、滤水管、围填滤料、沉淀管和井底等组成部分。
按设立目的可分为简易监测井和标准监测井；按井结构可分为单管单层监测井、单管多层监测井、巢式监测井和丛式监测井等。
简易环境监测井简易监测井是为了进行临时性调查，初步确定污染范围和污染物种类所设立的临时性环境监测井。
标准环境监测井标准环境监测井是为了连续、长期对有代表性的地下水点位进行水质监测所设立的长期性环境监测井。
单管单层监测井指在一个钻孔内安装单根井管监测单一目标含水层的监测井。
单管多层监测井指在一个钻孔内安装单根井管监测不同深度的两个及两个以上目标含水层的监测井。
巢式监测井指在一个钻孔中安装多根不同长度井管分别监测不同深度的两个及两个以上目标含水层的监测井。
丛式监测井指在一个监测点（场地、区域）附近分别钻多个不同深度的监测井，每个监测井分别监测不同深度的目标含水层。
井位筛选依据监测任务需要，从现有的各种地下水井中筛选出符合地下水监测要求的井作为地下水环境监测井位使用。
废井依据一定的程序，对失去地下水监测功能的监测井进行回填封闭处理。
地下水监测井建设标准
地下水监测井建设标准
地下水监测井是地下水资源调查和管理的重要设施，其建设标准直接关系到地下水监测数据的准确性和可靠性。
为了保障地下水监测井的建设质量，提高地下水监测数据的可信度，制定一套科学合理的地下水监测井建设标准是非常必要的。
首先，地下水监测井的选址应该考虑地下水的流动方向和水文地质条件，选择在地下水丰富、地下水流动较为活跃的地段进行建设，以获取更加真实可靠的地下水监测数据。
其次，在地下水监测井的建设过程中，应严格按照地下水监测井建设标准进行操作，包括井口的尺寸、井筒的材质、井壁的防渗材料等方面，确保井体的稳固和密封性。
同时，还要注意井口的保护措施，避免外界杂物的进入影响地下水监测数据的准确性。
另外，地下水监测井的井深和井径也是需要严格控制的重要参数。
井深应该根据地下水埋深和水位变化情况来确定，以保证地下水监测井的监测深度能够覆盖地下水的变化范围。
井径则需要根据地下水监测井所处地层的渗透性和水文地质条件来确定，以保证地下水监测井的取水量和取水速度能够满足监测要求。
最后，地下水监测井的维护和管理也是至关重要的。
一旦地下水监测井建设完成，就需要建立健全的监测井管理制度，定期对地下水监测井进行检查和维护，确保地下水监测井的正常运行和数据的准确性。
综上所述，地下水监测井建设标准的制定和执行对于地下水资源的科学管理和合理利用具有重要意义。
只有严格按照地下水监测井建设标准进行操作，才能够保证地下水监测数据的准确性和可靠性，为地下水资源的保护和管理提供有力支撑。
因此，各地相关部门和单位在进行地下水监测井建设时，务必严格按照地下水监测井建设标准进行操作，确保地下水监测井的建设质量和监测数据的可信度。

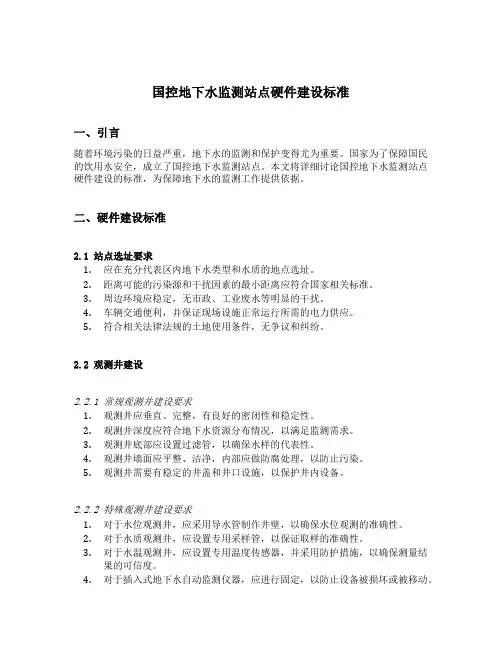

国控地下水监测站点硬件建设标准
国控地下水监测站点硬件建设标准一、引言随着环境污染的日益严重，地下水的监测和保护变得尤为重要。
国家为了保障国民的饮用水安全，成立了国控地下水监测站点。
本文将详细讨论国控地下水监测站点硬件建设的标准，为保障地下水的监测工作提供依据。
二、硬件建设标准2.1 站点选址要求1.应在充分代表区内地下水类型和水质的地点选址。
2.距离可能的污染源和干扰因素的最小距离应符合国家相关标准。
3.周边环境应稳定，无市政、工业废水等明显的干扰。
4.车辆交通便利，并保证现场设施正常运行所需的电力供应。
5.符合相关法律法规的土地使用条件，无争议和纠纷。
2.2 观测井建设2.2.1 常规观测井建设要求1.观测井应垂直、完整，有良好的密闭性和稳定性。
2.观测井深度应符合地下水资源分布情况，以满足监测需求。
3.观测井底部应设置过滤管，以确保水样的代表性。
4.观测井墙面应平整、洁净，内部应做防腐处理，以防止污染。
5.观测井需要有稳定的井盖和井口设施，以保护井内设备。
2.2.2 特殊观测井建设要求1.对于水位观测井，应采用导水管制作井壁，以确保水位观测的准确性。
2.对于水质观测井，应设置专用采样管，以保证取样的准确性。
3.对于水温观测井，应设置专用温度传感器，并采用防护措施，以确保测量结果的可信度。
4.对于插入式地下水自动监测仪器，应进行固定，以防止设备被损坏或被移动。
2.3 仪器设备采购和使用要求1.采购的仪器设备应符合国家相关标准，并获得认可的检测机构的认证。
2.仪器设备应能够准确测量地下水位、水质和水温，并具备较高的灵敏度和稳定性。
3.仪器设备应具备自动化采集、存储和传输数据的功能，以提高监测效率。
4.仪器设备应具备远程监测和远程控制的能力，以便及时响应异常情况。
5.仪器设备应有良好的维护保养手册和操作指南，以及及时的技术支持和维修服务。
2.4 数据管理和传输要求1.监测站点应建立完善的数据管理系统，对采集的数据进行分类、存储和备份。
地下水监测技术要求与施工
地下水监测技术要求与施工地下水监测井（简称地下水监测井或监测井）是用于监测地下水水位、水质、水温等参数的专用井。
以下是地下水监测井要求的详细介绍。
一、地下水监测井设置原则1.代表性原则：监测井应能代表当地地下水的总体情况，特别是对于区域性重要饮用水源地和城市供水水源地，应选择具有代表性的监测井。
2.科学布局原则：根据当地地质条件、水文地质条件、土地利用状况、流域水系特征等因素，进行科学合理的监测井布局。
3.长期稳定性原则：监测井应具有长期稳定性，避免频繁更换井位，以确保监测数据的连续性和可比性。
4.方便性原则：在满足监测要求的前提下，应尽量选择便于施工、维护和管理的位置。
二、地下水监测井类型1.浅层地下水监测井：适用于浅层地下水监测，一般埋深较浅，多采用塑料管或混凝土管等材料。
2.深层地下水监测井：适用于深层地下水监测，埋深一般大于20米，多采用钢管或铸铁管等材料。
3.复合型地下水监测井：适用于复杂地质条件下（如地层复杂、岩石破碎等）的地下水监测，一般采用钢管或混凝土管作为套管，内衬塑料管等材料。
三、地下水监测井技术要求1.井管材料：一般采用钢管、铸铁管、塑料管等材料，根据地质条件和监测要求进行选择。
2.井管直径：根据监测项目和设备要求确定，一般采用直径200mm-400mm的井管。
3.井深：根据地质条件、水文地质条件、土地利用状况等因素确定，一般埋深在几米至几十米之间。
4.井身结构：根据地质条件和施工工艺要求确定，一般采用圆筒形结构，由井壁、井底和井盖组成。
5.水位传感器：应选用性能稳定、灵敏度高的水位传感器，如压力式水位传感器、超声波水位传感器等。
6.水质传感器：应选用能够对多种水质指标进行在线监测的传感器，如电导率仪、pH计、浊度仪等。
7.水温传感器：应选用能够对水温进行在线监测的传感器，如热敏电阻等。
8.数据采集与传输系统：应选用性能稳定、抗干扰能力强的数据采集与传输系统，如RTU（远程终端单元）等。
国控地下水监测站点硬件建设标准
国控地下水监测站点硬件建设标准
为了保障地下水水质安全，加强地下水监测工作，国家制定了国控地下水监测站点硬件建设标准，规定了监测站点的基本设施和要求，以确保监测数据的可靠性和准确性。
1.监测站点选址
监测站点应选择在地下水水质变化较大的地区，具体选址应考虑以下因素：
(1)地质和水文条件
(2)地下水利用状况
(3)环境背景
(4)人类活动影响
2.监测井
(1)井径应不小于φ150mm
(2)井深应达到监测层位，深度大于等于20m
(3)井的材料应采用聚氯乙烯、玻璃钢等防腐材料
(4)井盖应选择耐腐蚀、防滑、耐候性好的材料
3.水位计
(1)水位计应确保水位测量的精度和可靠性
(2)水位计应具有防雷击、防沉积、防潜水等功能
(3)水位计应能进行远程监测和数据自动传输
4.水质采样器
(1)水质采样器应能满足地下水监测的要求
(2)采样器应进行定期检验、校准和维护保养
(3)采样器应进行远程监测和数据自动传输
5.自动采样系统
(1)自动采样系统应符合所选取的水质采样器的要求
(2)自动采样系统应能满足自动采样的要求
(3)自动采样系统应进行定期检验、校准和维护保养
6.数据采集系统
(1)数据采集系统应能够准确采集监测站点的水位和水质数据
(2)数据采集系统应具备数据实时传输和远程管理的功能
(3)数据采集系统应具备数据处理和汇总的功能
以上是国控地下水监测站点硬件建设标准的主要内容，监测站点的硬件建设应符合标准要求，确保监测数据的可靠性和准确性。
地下水环境监测井建井技术指南
地下水环境监测井建井技术指南一、建井目的和要求地下水环境监测井是指为了对地下水环境进行监测和采样而钻造的孔洞。
其目的是为了了解地下水环境的污染情况，评估地下水资源的质量，并采取相应的措施保护地下水资源。
地下水环境监测井建井的要求主要包括以下几点：1.选择适宜的井位：建井位置应选择在可能受到污染的地下水体附近，如化工厂、垃圾填埋场等。
同时应考虑到地下水流动方向，以保证监测井对地下水流动的覆盖范围。
2.符合钻井技术规范：地下水监测井建井应符合国家相应的钻井技术规范，保证井身的垂直度和井径的精确。
3.考虑监测需求：建井时应根据监测需求确定井深和采样井段数量，以保证监测井能够满足后续的采样和监测需要。
4.保护井眼：地下水监测井应有严格的井眼保护措施，防止污染物进入井内。
这包括沉淀层的设置、套管的应用和井筒材料的选择等。
5.标识和记录：每个地下水环境监测井建井完成后都应进行标识和记录。
标识应有唯一编号，并独立保存相关的建井记录和监测数据。
二、建井工艺和流程1.井位选择：根据地下水流动方向和污染源位置，选择适当的建井位置。
2.钻孔前准备：确定井深和钻井方法，并准备相应的钻具和设备。
3.钻孔施工：根据井径和井深要求，采用相应的钻进方法进行钻孔施工。
4.沉淀层设置：在钻孔底部设置沉淀层，用以防止井水中的悬浮颗粒物进入井筒。
5.套管安装：根据钻孔的不同岩层情况，选择合适的套管类型和长度，并进行安装。
6.井筒保护：为了避免井筒塌方、滑坡等安全隐患，需要进行井筒的支护和固结。
7.井眼设置：在井筒顶部安装井眼，用以保护井眼免受外界污染。
8.井斜插管和标识：根据需求，在井筒内安装井斜插管，并为井眼设置唯一编号和标识。
9.记录和交接：完成建井后，记录相关的建井数据和现场情况，并进行交接。
三、钻井设备和工具1.钻机：选择适宜的钻机，能够满足建井的深度和直径需求。
2.钻具：根据地层情况选择合适的钻具，包括钻头、钻铤、钻杆等。
3.探头和传感器：安装在钻杆上，用于实时监测钻孔的倾斜度和方向。
地下水环境监测井建井技术要求
（3）以饮用水源、污染源为监测重点。围绕地下水饮用水水源地和水源地补给径流范围内重要的污染源或潜在的污染源布设监测井。 （4）同时兼顾背景区域和特征污染源区监测。应在地下水污染源的上游、中心、两侧及下游区分别布设监测井，以评估地下水的污染状况；
2、地下水环境监测井分类
为准确把握地下水环境质量状况和地下水体中污染物的动态分布变化情况而设立的水质监测井。地下水环境监测井通常包含井口保护装置、井壁管、封隔止水层、滤水管、围填滤料、沉淀管和井底等组成部分。按设立目的可分为简易监测井和标准监测井；按井结构可分为单管单层监测井、单管多层监测井、巢式监测井和丛式监测井等。
2、石油化工生产销售区 ①在加油站（储油库）场址范围内，尽量靠近埋地油罐和加油岛附近地下水下游方向各布设1口污染源扩散监测井。每个加油站（储油库）共需布设至少2口污染源扩散监测井。建议污染源扩散监测井距加油机、埋地油罐的距离不超过10m，且监测井应该避开地下管线及其他地下和地上构筑物。 ②若加油站（储油库）场地处于喀斯特岩溶区域：可不用建立监测井，尽量采用区域中经常使用的民井、生产井、泉水以及地下暗河的出口处作为监测点；监测点的数量不少于1个；可以加油站（储油库）地下水上游方向处民井、生产井、泉水以及地下暗河入口等作为背景监测点。
废井
依据一定的程序，对失去地下水监测功能的监测井进行回填封闭处理。
第二章、规范性引用文件
对监测井进行施工及监测要符合国家标准
GB 50021 岩土工程勘察规范
DZ/T 0181 水文测井工作规范
DZ/T 0148 水文地质钻探规程
DZ/T 0133 地下水动态监测规程
地下水监测井施工要求
地下水监测井施工要求1. 引言地下水监测井的正确施工非常重要，以保障地下水监测工作的准确性和可靠性。
本文档旨在提供地下水监测井施工的基本要求和注意事项。
2. 施工前准备在开始地下水监测井施工前，应进行以下准备工作：- 编制详细的施工方案，包括施工流程、材料选用和施工标准。
- 获得相关的法律许可和审批文件。
- 确定施工现场的地质条件和地下水特征。
- 准备必要的施工设备和工具。
3. 施工材料选用选择合适的施工材料对地下水监测井的稳定性和密封性至关重要。
以下为材料选用要求：- 井筒材料应符合相关标准，并具有抗腐蚀、耐压和密封性能。
- 井盖材料应具备防水和耐腐蚀能力，并和井筒材料相匹配。
- 密封材料应选用符合要求的橡胶或塑料制品。
4. 施工要求在进行地下水监测井施工时，应遵守以下要求：- 井底应位于地下水位以下，以确保能够准确监测地下水变动。
- 施工过程中应保持施工现场的清洁，避免杂质和污染物进入地下水。
- 井筒应按照设计要求进行沉井和固井操作，确保井筒稳固且与地下环境隔离。
- 井盖应牢固安装，以防止异物进入井内。
- 施工结束后，应对施工现场进行清理，恢复原貌并加强环境管理。
5. 施工质量控制施工质量的控制对于地下水监测井的可靠性和准确性至关重要。
以下为施工质量控制措施：- 设置施工监督人员，负责现场监管和工程质量检查。
- 对施工过程中的关键节点进行抽样检测，包括井筒粘结强度、井盖密封性等。
- 进行施工记录和数据采集，确保施工过程的可追溯性和准确性。
- 定期维护和检修地下水监测井，确保其正常运行和长期稳定。
6. 安全注意事项在地下水监测井施工过程中，必须注意以下安全事项：- 遵守相关的安全操作规范和标准。
- 严禁在施工现场吸烟和使用明火，以防止火灾和爆炸事故。
- 使用个人防护装备，包括安全帽、防护服和防护手套。
- 对施工现场进行合理的安全防护，确保施工人员的人身安全。
以上是地下水监测井施工的基本要求和注意事项，希望能对相关工作提供帮助和指导。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下水监测井建设要求
1、建井材料
（1）监测井井管使用PVC 管材（纯PVC无其他添加成分，厚度为4～6mm）。
（2）监测井管应采用螺纹接口，不得使用任何粘接剂。
滤水管段应使用120目钢丝网包缠，采用封口条固定。
（3）井口保护套管应为不锈钢材质。
（4）监测井过滤材料采用分级（均匀系数在1.5～2.0 之间）石英砂作为过滤层滤料。
过滤材料使用前应进行冲洗，在钻井场地存储时应确保不与污染物接触并防止外部杂质混入。
（5）在过滤层上下部环状间隙应使用止水材料进行封隔。
使用的材料为膨润土和水泥。
2、钻探施工
（1）钻探机具在使用前采用物理方法除污、除锈。
采用的清洁剂应无毒无害。
（2）钻探工艺方法满足取芯要求，4m以上土层必须采用干钻（不加水）方式。
岩石段钻进时，钻进用水不得使用污染水，劣质水。
（3）应进行钻孔岩芯编录。
3、下管
（1）从地表向下井管按以下顺序排列：井壁管、滤水管、沉淀管。
（2）钻孔达到设计要求后，下入监测井管前应进行冲孔、换浆。
冲孔时应将冲孔钻杆下放到孔底，用大泵量冲孔排渣，待孔内岩渣排净后，将冲洗液粘度降低至18～20s,密度降低至1.1～1.15g/cm3。
（3）监测井的深度应超过已知最大地下水埋深以下2m。
对于含水层下部砂岩层应采用石英砂进行封填。
（4）潜水监测井不得穿透潜水含水层下的隔水层的底板。
（5）监测井顶角斜度每百米井深不得超过1°。
（6）新凿监测井的终孔直径不宜小于110m，监测井井管内径不宜小于80mm，含水层段应安装滤水管（花管），反滤层厚度不小于0.05m，成井后应进行抽水洗井。
（7）下管时应扶正井管，保证井管位于孔中心。
（8）滤水管（花管）长度应等于检测目的层中含水层总厚度。
（9）监测井管应采用螺纹接口，不得使用任何粘接剂。
滤水管段为缠丝包埋过滤器。
4、填砾
（1）采用分级（均匀系数在1.5～2.0 之间）石英砂作为过滤层滤料。
（2）自下而上，沉淀管外围需用直径0.6～1.2cm球状或扁平状的粘土粒填充，滤水管及其上部井管60cm处的外围均需用滤料填实。
（3）围填滤料的厚度，不应小于50mm。
5、止水
（1）监测井应进行永久性止水，止水材料选用膨润土。
（2）止水层单层厚度不宜小于5m，投入黏土球至地面下2m。
6、洗井
（1）封闭和止水后，必须及时进行洗井。
（2）洗井结束后对洗净效果进行检验，监测井抽出的水应清澈透明，含砂量质量比小于1/200000可认为洗井合格。
7、封孔
（1）用水泥封孔。
在地面下2m止水层，用水泥封井至地面，与井台建设相连接。
8、井口保护装置
（1）监测井（孔）口应高出地面0.5～1.0m，井口安装保护盖，孔口安装帽，设标识。
（2）保护装置包括一个混凝土材质的基座和钢板支撑的孔口帽。
（3）基座高度不小于70cm，其中入地高度不小于30cm，漏出地面高度40~50cm，基座直径应大于孔口帽直径15cm~20cm。
（4）孔口帽钢管厚度不小于10mm，高度30cm，直径不小于34cm，孔口帽上设计一个锁固装置。
（5）井口保护装置见图1~3.
图1 井口保护装置俯视图
图2 井口保护装置侧视图图3 井口保护装置实物图。
