上海市复兴高级中学2020-2021学年第一学期高二期中物理试卷

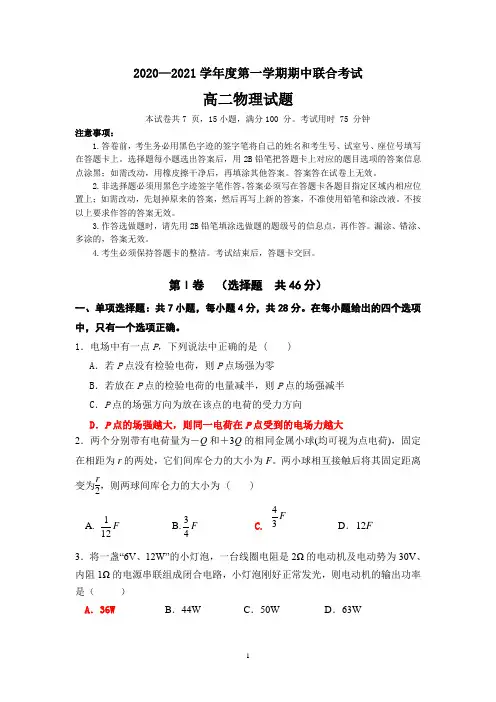

2020—2021学年度第一学期期中联合考试高二物理试题
2020—2021学年度第一学期期中联合考试高二物理试题本试卷共7 页，15小题，满分100 分。
考试用时 75 分钟注意事项：1.答卷前，考生务必用黑色字迹的签字笔将自己的姓名和考生号、试室号、座位号填写在答题卡上。
选择题每小题选出答案后，用2B 铅笔把答题卡上对应的题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再填涂其他答案。
答案答在试卷上无效。
2.非选择题必须用黑色字迹签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，不准使用铅笔和涂改液。
不按以上要求作答的答案无效。
3.作答选做题时，请先用2B 铅笔填涂选做题的题级号的信息点，再作答。
漏涂、错涂、多涂的，答案无效。
4.考生必须保持答题卡的整洁。
考试结束后，答题卡交回。
第Ⅰ卷 （选择题 共46分）一、单项选择题：共7小题，每小题4分，共28分。
在每小题给出的四个选项中，只有一个选项正确。
1．电场中有一点P ，下列说法中正确的是 ( )A ．若P 点没有检验电荷，则P 点场强为零B ．若放在P 点的检验电荷的电量减半，则P 点的场强减半C ．P 点的场强方向为放在该点的电荷的受力方向D ．P 点的场强越大，则同一电荷在P 点受到的电场力越大2．两个分别带有电荷量为－Q 和＋3Q 的相同金属小球(均可视为点电荷)，固定在相距为r 的两处，它们间库仑力的大小为F 。
两小球相互接触后将其固定距离变为r 2，则两球间库仑力的大小为 ( ) A. F 121 B.F 43 C. F 34 D ．F 12 3．将一盏“6V 、12W”的小灯泡，一台线圈电阻是2Ω的电动机及电动势为30V 、内阻1Ω的电源串联组成闭合电路，小灯泡刚好正常发光，则电动机的输出功率是（ ）A ．36WB ．44WC ．50WD ．63W4．如下图所示的真空空间中，A 图仅在正方体中的黑点处存在着一正点电荷，B 、C 、D 图仅在正方体中的黑点处存在着电荷量大小相等的两个点电荷（电荷的正负图中已标注），则图中a 、b 两点电场强度和电势均相同的是( )5．有一未知电阻Rx ，为较准确地测出其阻值，先后用图中甲、乙两种电路进行测试，利用甲图测得的数据是“2.8 V 5.0 mA”，而用乙图测得的数据是“3.0 V 4.0 mA”，那么该电阻测得的较为准确的数值及它偏大或偏小的情况是( )A ．560 Ω，偏大B ．560 Ω，偏小C ．750 Ω，偏小D ．750 Ω，偏大6．如图(a)，直线MN 表示某电场中一条电场线，a 、b 是线上的两点，将一带负电荷的粒子从a 点处由静止释放，粒子从a 运动到b 过程中的v －t 图线如图(b)所示，设a 、b 两点的电势分别为φa 、φb ，场强大小分别为E a 、E b ，粒子在a 、b 两点的电势能分别为E pa 、E pb ，粒子不计重力，则有( )A ．φa ＞φbB ．Ea ＞EbC ．E a ＜E bD ．E pa ＜E pb7．如图，在光滑绝缘水平面上，三个带电小球a 、b 和c 分别位于边长为l 的正三角形的三个顶点上，a 、b 带正电，电荷量均为q ；c 带负电，电荷量未知。
2020-2021学年高二物理上学期期中试题 (I)
2020-2021学年高二物理上学期期中试题 (I)注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。
回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
一、选择题：本大题共12小题，每小题4分,共48分。
在每小题给出的四个选项中，第1-8题只有一项是符合题目要求，第9-12题有多项符合题目要求。
全部选对的得4分，选对但不全的得2分。
有选错的得0分。
1．下面是某同学对电场中的一些概念及公式的理解，其中正确的是（）A．根据电场强度的定义式E==可知，电场中某点的电场强度与试探电荷所带的电荷量成反比B．根据电容的定义式C==可知，电容器的电容与其所带电荷量成正比，与两极板间的电压成反比C．根据真空中点电荷的电场强度公式E=Kk可知，电场中某点的电场强度与场源电荷所带的电荷量无关D．根据电势差的定义式U AB==可知，带电荷量为1 C的正电荷，从A点移动到B点克服电场力做功为1 J，则A、B两点间的电势差为﹣1 V2．某静电场的电场线分布如图所示，图中P、Q两点的电场强度的大小分别为E P和E Q，电势分别为φP和φQ，则（）A．E P＞E Q，φP＞φQ B．E P＞E Q，φP＜φQC．E P＜E Q，φP＞φQ D．E P＜E Q，φP＜φQ3．如图所示，M、N为两个固定的等量同种正电荷，在其连线的中垂线上的P点（离O点很近）由静止开始释放一电荷量为﹣q的点电荷，不计重力，下列说法中正确的是（）A．点电荷在从P到O的过程中，速度先逐渐增大后逐渐减小B．点电荷在从P到O的过程中，做匀速直线运动C．点电荷运动到O点时，加速度为零，速度达到最大值D．点电荷越过O点后，速度先逐渐增大，然后逐渐减小，直到粒子速度为零4．如图所示，平行线代表电场线，但未标明方向，一个带正电、电量为10﹣6C的微粒在电场中仅受电场力作用，当它从A点运动到B点时动能减少了10﹣5J，已知A点的电势为﹣10V，则以下判断正确的是（）A．微粒的运动轨迹如图中的虚线1所示B．微粒的运动轨迹如图中的虚线2所示C．B点电场强度为零 D． B点电势为﹣20V5．如图所示，平行板电容器两极板A和B分别与电源的正、负极相连且A板接地，P为两极板间的一点．现保持B板不动，将A板慢慢向上平移到图中虚线所示的位置，这时( )A．电容器两极板间的电势差减小B．P点的场强增大C．P点的电势降低D．固定在P点的负电荷的电势能将减小6．用控制变量法，可以研究影响平行板电容器电容的因素（如图所示）．设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ．实验中，极板所带电荷量不变，若（）A．保持S不变，增大d，则θ变大B．保持S不变，增大d，则θ变小C．保持d不变，减小S，则θ变小D．保持d不变，减小S，则θ不变7．一段粗细均匀的铝线，其横截面积直径是d，电阻为1欧．现将其拉制成直径为0.1d的均匀细线后，它的电阻值变成（）A．0.01千欧B．0.1千欧C．10千欧D．100千欧8．如图所示，一价氢离子（H）和二价氦离子（He）的混合体，经同一加速电场U1同时加速后，垂直射入同一偏转U2电场中，偏转后，打在同一荧光屏上，则它们（）A．同时到达屏上同一点B．先后到达屏上同一点C．同时到达屏上不同点D．先后到达屏上不同点9．示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示．如果在荧光屏上P点出现亮斑，那么示波管中的（）A．极板X应带正电B．极板X′应带正电C．极板Y应带正电D．极板Y′应带正电10．一带电粒子射入固定在O点的点电荷的电场中，粒子轨迹如图虚线abc所示，图中实线是同心圆弧，表示电场的等势面，不计重力，可以判断（）A．粒子受到静电排斥力的作用B．粒子速度v b＞v aC．粒子动能E ka＜E kc D．粒子电势能E pb＞E pc11．静电除尘器是目前普遍采用的一种高效除尘器，如图实线为除尘器内电场的电场线，虚线为带电粉尘的运动轨迹（不计重力作用），P、Q为运动轨迹上的两点，粉尘是从P运动到Q，下列关于带电粉尘的说法正确的是( )A．粉尘带负电B．粉尘带正电C．粉尘从P运动到Q过程，其加速度变大D．粉尘从P运动到Q过程，其速度变大12．如图甲所示，在x轴上有一个点电荷Q（图中未画出），O、A、B为轴上三点．放在A、B两点的检验电荷受到的电场力与其所带电荷量的关系如图乙所示．以x轴的正方向为电场力的正方向，则( )A．A点的电场强度大小为5×103N/CB．点电荷Q在AB之间C．点电荷Q一定为正电荷D．A点的电势比B点的电势低二、非选择题(共15分)：13．（6分）如图所示实验装置可用来探究影响平行板电容器电容的因素，其中电容器左侧极板和静电计外壳接地，电容器右侧极板与静电计金属球相连．（1）用丝绸摩擦过的玻璃棒接触______极板（选填左侧或右侧）使电容器带电．（2）下列关于实验中使用静电计的说法中正确的有（）A．使用静电计的目的是观察电容器电压的变化情况B．使用静电计的目的是测量电容器电量的变化情况C．静电计可以用电压表替代D．静电计可以用电流表替代14．（9分）图1为“验证牛顿第二定律”的实验装置示意图．砂和砂桶的总质量为m，小车和砝码的总质量为M．实验中用砂和砂桶总重力的大小作为细线对小车拉力的大小．a（1）实验中，为了使细线对小车的拉力等于小车所受的合外力，先调节长木板一端滑轮的高度，使细线与长木板平行．接下来还需要进行的一项操作是．A．将长木板水平放置，让小车连着已经穿过打点计时器的纸带，给打点计时器通电，调节m 的大小，使小车在砂和砂桶的牵引下运动，从打出的纸带判断小车是否做匀速运动．B．将长木板的一端垫起适当的高度，让小车连着已经穿过打点计时器的纸带，撤去砂和砂桶，给打点计时器通电，轻推小车，从打出的纸带判断小车是否做匀速运动．C．将长木板的一端垫起适当的高度，撤去纸带以及砂和砂桶，轻推小车，观察判断小车是否做匀速运动．（2）使小车质量远远砝码和砝码盘的总质量（填“大于”或“小于”）（3）右图2为某次实验得到的纸带，实验数据如图，图中相邻计数点之间还有4个点未画出，根据纸带可求出小车的加速度大小为m/s2．（4）该同学把砝码和砝码的总重量作为小车的拉力，并依次测出了小车的加速度．然后画出了如图3所示的图象，该图象虽是一条直线，但不通过坐标原点．原因是：．三、计算题（本题共3小题，共37分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位）15．（8分）质量为m，电量为+q的带电小球用绝缘细线悬挂在O点，现加一竖直向下的匀强电场，悬线所受拉力为2mg．（1）求所加电场的场强E为多大？（2）若场强大小不变，方向变为水平向左，平衡时悬线的拉力T？16．（13分）如图所示，在匀强电场中，有A、B两点，它们间的距离为2cm，两点的连线与场强方向成60°角．将一个电荷量为﹣2×10﹣5 C的电荷由A移到B，其电势能增加了0.1J．求：（1）在此过程中，电场力对该电荷做了多少功？（2）若B点的电势为1000V，则A点的电势φA为多大？（3）匀强电场的场强为多大？16．（16分）如图所示，有一正粒子，质量为m，电荷量为q，由静止开始经电势差为U1的电场加速后，进入两块板间距离为d，板间电势差为U2的平行金属板间，若质子从两板正中间垂直电场方向射入偏转电场，并且恰能从下板右边缘穿出电场．求：（1）粒子刚进入偏转电场时的速度v0；（2）粒子在偏转电场中运动的时间和金属板的长度；（3）粒子穿出偏转电场时的动能．MZ-xx级高二上期物理半期考试答案一、1.【解答】解：A、电场强度取决于电场本身，与有无试探电荷无关，所以不能理解成电场中某点的电场强度和试探电荷的电量成反比，故A错误．B、电容是描述电容器容纳电荷本领的物理量，取决于电容器本身，并不是电容器的电容与所带电荷量成正比，与两极板间的电压成反比，故B错误．C、根据点电荷的场强公式E=k知：Q是场源电荷，所以电场中某点电场强度与场源电荷的电量成正比，与该点到场源电荷距离的平方成反比，故C错误．D、据电势差的定义式U AB=知，带电量为1C正电荷，从A点移动到B点克服电场力做功为1J，即电场力做功为﹣1J，则A、B点的电势差为﹣1V，故D正确．故选：D2．解：由图P点电场线密，电场强度大，E P＞E Q，．沿电场线的方向电势降低，φP＞φQ．故选：A．3．解答：解：AB、点电荷﹣q在从P到O的过程中，所受的电场力方向竖直向下，做加速运动，所以速度越来越大，因为从O向上到无穷远，电场强度先增大后减小，所以P到O的过程中，电场强度大小是变化的，加速度是变化的，做的是非变加速运动，故A、B错误．C、点电荷运动到O点时，所受的电场力为零，加速度为零，然后向下做减速运动，所以O点的速度达到最大值．故C正确．D、根据电场线的对称性可知，越过O点后，负电荷q做减速运动，故D错误．故选：C．4．解答：解：AB、由题，带正电的微粒仅受电场力的作用，从A点运动到B点时动能减少了10﹣5J，说明电场力做负功，则知电场力方向水平向左．根据曲线运动的合力指向轨迹的内侧，故微粒的运动轨迹是如图虚线1所示．故A正确，B错误．CD、根据动能定理得：qU AB=△E k，得A、B间的电势差 U AB==﹣V=﹣10V，又U AB=φA﹣φB，φA=﹣10V，则B的电势为φB=0．场强与电势无关，B点的电场强度不为0，故C、D 错误．故选：A．5．A、由题意可知，电容器始终与电源相连，电源器两端的电压不变，则电容器两端的电势差保持不变，故A错误；B、由U=Ed可知，d增大，U不变，则场强E减小；故B减小；C、因E减小，PB间的距离不变，由U=Ed知，故PB间的电势差减小，而板间总的电势差不变，所以PA间的电势差增大；因A板接地，板间场强向下，P点的电势低于A板的电势，所以P 点的电势为降低；故C正确；D、因电势降低，而P点放置的为负电荷，故电荷的电势能将增大；故D错误；故选：C．6．解答：解：A、B、根据电容的决定式C=得知，电容与极板间距离成反比，当保持S不变，增大d时，电容减小，电容器的电量Q不变，由电容的定义式C=分析可知板间电势差增大，则静电计指针的偏角θ变大；反之，保持S不变，减小d，则θ减小．故A正确，B错误．C、D、根据电容的决定式C=得知，电容与极板的正对面积成正比，当保持d 不变，减小S时，电容减小，电容器极板所带的电荷量Q不变，则由电容的定义式C=分析可知板间电势差增大，静电计指针的偏角θ变大；反之，保持d不变，增大S，则θ减小，故C错误，D错误．故选：A．7．解答：解：铝线的横截面的直径为d，横截面积为S1=πd2，由数学知识得知，直径是后横截面积是S2=S1，由于铝线的体积不变，由长度变为原来的100倍，根据电阻定律R=得到，电阻是原来的10000倍，即为10000Ω=10KΩ．故选：C．8．解答：解：设加速电压为U1，偏转电压为U2，偏转极板的长度为L，板间距离为d．在加速电场中，由动能定理得：qU1=①两种粒子在偏转电场中，水平方向做速度为v0的匀速直线运动，由于两种粒子的比荷不同，则v0不同，所以两粒子在偏转电场中运动的时间t=不同．两种粒子在加速电场中的加速度不同，位移相同，则运动的时间也不同，所以两粒子是先后离开偏转电场．在偏转电场中的偏转位移y=②联立①②得 y=同理可得到偏转角度的正切tanθ=，可见y和tanθ与电荷的电量和质量无关．所以出射点的位置相同，出射速度的方向也相同．故两种粒子打屏上同一点．故B正确，A、C、D错误．故选：B．9．解：电子受力方向与电场方向相反，因电子向X向偏转则，电场方向为X到X′，则X带正电同理可知Y带正电，故AC正确，BD错误故选：AC10．解答：解：A：如图所示，轨迹向左弯曲，带电粒子所受的电场力方向向左，则带电粒子受到了排斥力作用．故A正确．B：从a到b过程中，带电粒子受到了排斥力作用，电场力做负功，可知电势能增大，动能减小，粒子在b点的速度一定小于在a点的速度．故B错误．C：a、c两点处于同一等势面上，从a到c，电场力为零，则a、c两点动能相等，故C错误．D：从b到c过程中，电场力做正功，可知电势能减小，粒子在b点的电势能一定大于在c点的电势能，故D正确．故选：AD11．【解答】解：A、由图象知轨迹的弯曲方向即受电场力的方向与电场线方向相反，所以该粉尘颗粒带负电，A正确，B错误；C、颗粒向电场线密的地方运动，该粉尘颗粒运动的加速度逐渐变大，故C正确；D、电场力做正功，该粉尘颗粒的电势能逐渐变小，速度增大．故D正确；故选：ACD12．【解答】解：A、由图线斜率表示场强，可知A点场强大小为：E=N/C=2×103N/C．故A错误．B、由图（乙），正检验电荷放在A点和负检验电荷放在B点所受电场力方向均沿x轴正方向，说明点电荷Q为负电荷且放在AB之间．故B正确，C错误．D、由图线斜率表示场强，可知B 点场强大小为：E=N/C=5×102N/C．故说明B点距点电荷要远，因源电荷带负电，故A点的电势比B点的电势低；故D正确；故选：BD二、非选择题(共15分)：13．(1）右侧；（2）A 3+314．【解答】解：（1）实验前将长木板的一端垫起适当的高度的目的是平衡摩擦力，为了使细线对小车的拉力等于小车所受的合外力，先调节长木板一端滑轮的高度，使细线与长木板平行．接下来还需要进行的一项操作是将长木板的一端垫起适当的高度，让小车连着已经穿过打点计时器的纸带，撤去砂和砂桶，给打点计时器通电，轻推小车，从打出的纸带判断小车是否做匀速运动，即平衡摩擦力，故选B．（2）当小车质量远大于砝码与砝码盘的总质量时，可以近似认为小车所受的拉力等于砝码与砝码盘的重力．（3）相邻的两个计数点之间还有四个点未画出，则计数点间的时间间隔：t=0.02×5=0.1s；由匀变速直线运动的推论：△x=at2可知，加速度：a=0.51m/s2；小车向左做加速运动，则加速度的方向向左；（4）由图3所示图象可知，a﹣F图象在F轴上有截距，即当拉力大到一定值时才产生加速度，说明小车所受合力小于砝码与砝码盘的重力，这由于没有平衡摩擦力或平衡摩擦力不足造成的．故答案为：（1）B；（2）大于；（3）0.51；（4）没有平衡摩擦力或平衡摩擦力不足．2+2+2+3三、15．解：（1）物体受力分析如图：由平衡条件：T=G+F (2)2mg=mg+Eq解得：qmg=E (1)（2）平衡时受力分析如图：T=m gq+E (2)T=2mg (1)设T的方向与水平方向的夹角为θ，则mgqEtanθ=，解得：θ=45°， (1)所以方向与水平方向成45°向右上． (1)16．（13分）【解答】解：（1）电场力做正功多少，电势能就减小多少，克服电场力做功多少，电势能就增加多少．pEW∆-= (2)据题电荷的电势能增加了0.1J，则电场力对电荷就做﹣0.1J的功 (1)（2）根据功的定义式知，该电荷应为负电荷．由W=qU可得：AB间的电势差U AB==V=5000V...............2+1据U AB=φA﹣φB，...............2 φB=1000V得：φA=6000V (1)（3）A、B两点间的沿电场线方向的距离为：d=2×cos60°=1cm=1×10﹣2 m， (1)由U=Ed得：E==V/m=5×105 V/m．...............2+117．（16分）解答：解：（1）粒子在加速电场后经电场加速，根据动能定理有： (2)可得 (1)（2）粒子在右边的偏转电场中可分解为沿板方向的匀速直线运动和垂直板方向的匀加速直线运动，所以沿板方向：x=L=v0t...① (2)垂直板方向：y==at2...② (2)而加速度：．a=...③ (2)由以上各式解得：L=；t=；...............1+1（3）质子先在加速电场中电场力对其做正功，而后又在偏转电场中，尽管做曲线运动，但电场力对它仍然做正功，且电场力做功与路径无关．所以整个过程由动能定律得：eU1+e=E k﹣0...............3 所以质子射出电场时的动能为：E k=e（U1+） (2)【感谢您的阅览，下载后可自由编辑和修改，关注我每天更新】- 11 - / 11。

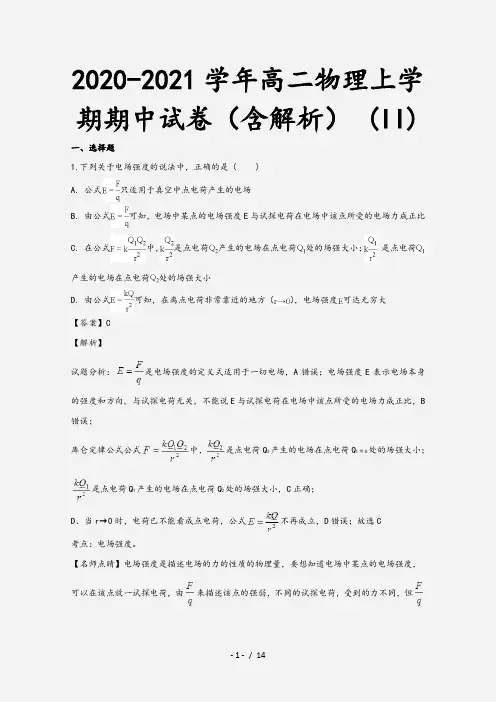

2020-2021学年高二物理上学期期中试卷(含解析) (II)
2020-2021学年高二物理上学期期中试卷（含解析） (II)一、选择题1.下列关于电场强度的说法中，正确的是（）A. 公式只适用于真空中点电荷产生的电场B. 由公式可知，电场中某点的电场强度E与试探电荷在电场中该点所受的电场力成正比C. 在公式中，是点电荷产生的电场在点电荷处的场强大小；是点电荷产生的电场在点电荷处的场强大小D. 由公式可知，在离点电荷非常靠近的地方（），电场强度可达无穷大【答案】C【解析】试题分析：是电场强度的定义式适用于一切电场，A错误；电场强度E表示电场本身的强度和方向，与试探电荷无关，不能说E与试探电荷在电场中该点所受的电场力成正比，B 错误；库仑定律公式公式中，是点电荷Q2产生的电场在点电荷Q1所在处的场强大小；是点电荷Q1产生的电场在点电荷Q2处的场强大小，C正确；D、当r→0时，电荷已不能看成点电荷，公式不再成立，D错误；故选C考点：电场强度。
【名师点睛】电场强度是描述电场的力的性质的物理量，要想知道电场中某点的电场强度，可以在该点放一试探电荷，由来描述该点的强弱，不同的试探电荷，受到的力不同，但是相同的，为了描述电场的这种性质，引入电场强度这个物理量，即为电场强度的定义式；而是点电荷所形成的电场的场强的决定式，是说点电荷所形成的电场的场强决定于场源电荷的电荷量和距点电荷的距离。
2.用控制变量法，可以研究影响平行板电容器电容的因素(如图所示)．设若两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ.实验中，极板所带电荷量不变，若( )A. 保持S不变，增大d，则θ变大B. 保持S不变，增大d，则θ变小C. 保持d不变，减小S，则θ变小D. 保持d不变，减小S，则θ不变【答案】A【解析】AB：保持S不变，增大d，电容器的电容减小，极板所带电荷量不变，据可得两板间电势差变大，静电计指针偏角θ变大。
故A项正确，B项错误。
CD：保持d不变，减小S，电容器的电容减小，极板所带电荷量不变，据可得两板间电势差变大，静电计指针偏角θ变大。
2020-2021高二上学期物理期中考试卷含答案
高二年物理试卷第Ⅰ卷一、本题共13小题，每小题5分，共65分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得5分，选不全的得3分，有选错或不答的得0分．（）1．示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示。
如果在荧光屏上P点出现亮斑，那么示波管中的A．极板X应带正电B．极板X'应带正电C．极板Y应带正电D．极板Y'应带正电（）2．如图所示，在矩形ABCD的AD边和BC边的中点M和N各放一个点电荷，它们分别带等量的正、负电荷。
E、F是AB边和CD边的中点，P、Q两点在MN的连线上，MP=QN．对于E、F、P、Q四点，其中电场强度相同、电势相等的两点是A．E和F B．P和QC．A和B D．C和D（）3．某电场的部分电场线如图所示，A、B是一带电粒子仅在电场力作用下运动轨迹(图中虚线)上的两点，下列说法中正确的是A．粒子一定是从B点向A点运动B．粒子在A点的加速度大于它在B点的加速度C．粒子在A点的动能小于它在B点的动能D．电场中A点的电势高于B点的电势（）4．图甲是某电场中的一条电场线，A、B是这条电场线上的两点。
若将一负电荷从A点自由释放，负电荷沿电场线从A到B运动过程中的速度图线如图4乙所示。
比较A、B两点电势的高低和场强的大小，可得A．U A＞U B B．U A＜U BC．E A＞E B D．E A＜E B。
（）5．如图所示，A、B为两块水平放置的金属板，通过闭合的开关S分别与电源两极相连，两极中央各有一个小孔a和b，在a孔正上方某处放一带电质点由静止开始下落，若不计空气阻力，该质点到达b孔时速度恰为零，然后返回．现要使带电质点能穿过b孔，则可行的方法是A．保持S闭合，将A板适当上移B．保持S闭合，将B板适当下移C．先断开S，再将A板适当上移D．先断开S，再将B板适当下移（）6．在如图所示电路中，当变阻器R3的滑动片P向b端移动时A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小（）7．如图所示，是测定两个电源的电动势E和内电阻r实验中得到的路端电压U和电流I的图线，则应有A．当I1=I2时，电源总功率P1=P2B．当I1=I2时，外电阻R1=R2C．当U1=U2时，电源输出功率P出1＜P出2D．当U1=U2时，电源内部消耗的电功率P内1＜P内2（）8．在研究微型电动机的性能时，应用如图所示的实验电路．当调节滑动变阻器R 使电动机停止转动时，电流表和电压表的示数分别为0.50A 和2.0V ．重新调节R 使电动机恢复正常运转，此时电流表和电压表的示数分别为2.0A 和24.0V ，则这台电动机正常运转时的输出功率为A ．32WB ．44WC ．47WD ．48W（ ）9．用两个相同的G 表改装成量程不同的电流表A 1和A 2，其中A 1的量程是A 2的2倍，现将它们接入电路，下列说法正确的是A ．若两表串联，则指针偏角θ1＜θ2，两表示数相等B ．若两表串联，则指针偏角θ1＝θ2，A 1示数大于A 2示数C ．若两表并联，则指针偏角θ1＝θ2，两表示数相等D ．若两表并联，则指针偏角θ1＞θ2，两表示数相等（ ）10．如图所示，带负电的橡胶环绕轴OO ′以角速度ω匀速旋转，在环左侧轴线上的小磁针最后平衡的位置是 A ．N 极竖直向下B ．N 极竖直向上C ．N 极沿轴线向左D ．N 极沿轴线向右（ ）11．每时每刻都有大量带电的宇宙射线向地球射来，幸好地球磁场可以有效地改变这些宇宙射线中大多数射线粒子的运动方向，使它们不能到达地面，这对地球上的生命有十分重要的意义。

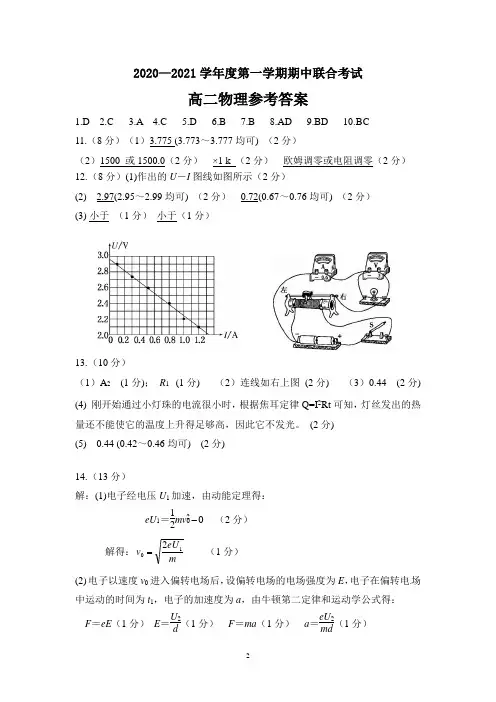

2020—2021学年度第一学期期中联合考试高二物理参考答案
2020—2021学年度第一学期期中联合考试高二物理参考答案1.D2.C3.A4.C5.D6.B7.B8.AD9.BD 10.BC 11.（8分）（1）3.775 (3.773～3.777均可) （2分）（2）1500 或1500.0（2分） ×1 k （2分） 欧姆调零或电阻调零（2分） 12. （8分）(1)作出的U －I 图线如图所示（2分）(2) 2.97(2.95～2.99均可) （2分） 0.72(0.67～0.76均可) （2分） (3) 小于 （1分） 小于（1分）13. （10分）（1）A 2 (1分)； R 1 (1分) （2）连线如右上图 (2分) （3）0.44 (2分) (4) 刚开始通过小灯珠的电流很小时，根据焦耳定律Q=I 2Rt 可知，灯丝发出的热量还不能使它的温度上升得足够高，因此它不发光。
(2分) (5) 0.44 (0.42～0.46均可) (2分)14. （13分）解：(1)电子经电压U 1加速，由动能定理得：eU 1＝12mv 200- （2分）解得：meU v 102=（1分） (2) 电子以速度v 0进入偏转电场后，设偏转电场的电场强度为E ，电子在偏转电场中运动的时间为t 1，电子的加速度为a ，由牛顿第二定律和运动学公式得： F ＝eE （1分） E ＝U 2d （1分） F ＝ma （1分） a ＝eU 2md （1分）t 1＝L 1v 0（1分）y 1＝12at 21 （1分）联立解得：y 1＝U 2L 214U 1d （1分）(3)电子离开偏转电场后打在荧光屏上所用的时间为：t 2＝L 2v 0（1分）电子离开偏转电场后打到荧光屏上的侧移量为：y 2＝v y t 2＝at 1t 2＝U 2L 1L 22dU 1（1分）P 到O 点的距离：Y ＝y 1＋y 2＝（2L 2＋L 1）U 2L 14U 1d （1分）或利用电子离开偏转电场时速度方向反向延长交于MN 两板中线中点的推论。

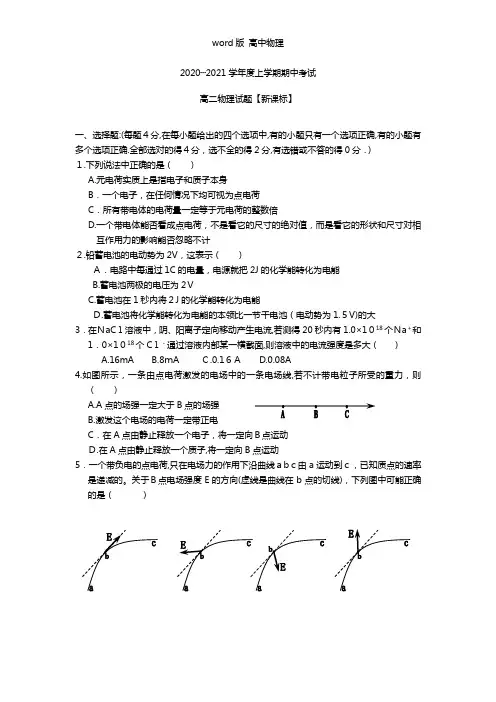

新课标版2020┄2021学年高二上学期期中考试 物理
2020┄2021学年度上学期期中考试高二物理试题【新课标】一、选择题:(每题４分,在每小题给出的四个选项中,有的小题只有一个选项正确,有的小题有多个选项正确.全部选对的得４分，选不全的得2分,有选错或不答的得0分．）１.下列说法中正确的是（)A.元电荷实质上是指电子和质子本身B．一个电子，在任何情况下均可视为点电荷C．所有带电体的电荷量一定等于元电荷的整数倍D.一个带电体能否看成点电荷，不是看它的尺寸的绝对值，而是看它的形状和尺寸对相互作用力的影响能否忽略不计２.铅蓄电池的电动势为2V，这表示（)Ａ．电路中每通过1C的电量，电源就把2J的化学能转化为电能B.蓄电池两极的电压为2ＶC.蓄电池在1秒内将２J的化学能转化为电能Ｄ.蓄电池将化学能转化为电能的本领比一节干电池（电动势为1.５V)的大3．在ＮaCｌ溶液中，阴、阳离子定向移动产生电流,若测得20秒内有1.0×1０18个Ｎa＋和1．0×1０18个Cｌ－通过溶液内部某一横截面,则溶液中的电流强度是多大（）A.16mAB.8ｍA Ｃ.0.1６Ａ D.0.08A4.如图所示，一条由点电荷激发的电场中的一条电场线,若不计带电粒子所受的重力，则（)A.A点的场强一定大于B点的场强B.激发这个电场的电荷一定带正电C．在A点由静止释放一个电子，将一定向Ｂ点运动Ｄ.在A点由静止释放一个质子,将一定向B点运动5．一个带负电的点电荷,只在电场力的作用下沿曲线ａbｃ由a运动到ｃ，已知质点的速率是递减的。
关于Ｂ点电场强度E的方向(虚线是曲线在b点的切线)，下列图中可能正确的是（）Ａ B Ｃ D６.两个电阻Ｒ1、R2的I-U图像如图所示,由图像可知两个电阻的阻值之比R1:R2为（sin37º=0.6、cos37º＝0.8)( )A．４:3B.3:4C．９: 16D．16:97.如图所示,Ａ、B、C、Ｄ是匀强电场中的四个点，D是ＢC的中点，A、B、Ｃ构成一个直角三角形，AB长为L，电场线与三角形所在的平面平行,已知φA=5Ｖ、φB=-5V、φＣ＝1５Ｖ,由此可以判断（)A．场强的方向由C指向BB.场强的方向垂直ＡD连线斜向上Ｃ.场强的大小为()m V L10D.场强的大小为()m V L3208.如图所示,为一球形空腔导体(不带电）,现将一个带正电的小金属球A放入腔中,当静电平衡时,图中a、ｂ、c三点的场强和电势的关系正确的是( ）Ａ.Eａ>Ｅb>Ｅc，φａ>φb>φcB．Ｅａ>Eｃ>E b，φa＞φｂ＞φｃＣ．Ｅa=Ｅｂ=Ｅc,φa＝φb＞φcD.E a=Ｅb>Ｅc,φa=φb＞φc9.一平行板电容器充电后与电源断开，负极板接地，在两极板间有一个正电荷（电量很小）固定在P点，如图所示,以E表示两板间的场强，U表示两板间的电压，ＥP表示正电荷在P点的电势能，若保持负极板不动,将上极板移至图中虚线所示位置，则( )A.U变小,Ｅ不变B．E变大，ＥP变大Ｃ．Ｕ变小，E P不变D.U不变，E P不变10．如图所示,P、Q是等量的正电荷,O是它们连线的中点,A、B是中垂线上的两点，用ＥA、ＥＢ和φA、φB分别表示A、B两点的电场强度和电势,则（)A．E A一定大于EＢ,φＡ一定大于φBB.E A不一定大于EＢ，φA一定大于φBC.E A一定大于E B,φA不一定大于φBD．ＥA不一定大于E B,φA不一定大于φＢ1１．横截面积为s的导线中通有电流Ｉ,已知导线每单位体积内有n个自由电子,每个电子的电量为e，自由电子定向移动的速率是v,则在时间t内通过导线横截面的电子数是（）Ａ.nsｖt Ｂ.nvｔC．It/ｅD．It／se12．如图所示,实线为电场线,虚线为等势线，且相邻两条等势线间的电势差相等。
2020-2021学年度高二上学期期中考试物理卷(word )
试卷第1页，总5页 …外…………○…………○号：___________…内…………○…………○2020-2021学年度第一学期高二半期考试物理试卷 考试时间：90分钟； 一、选择题（共52分。
1—10单选，每小题4分。
11—13多选，全对4分，不全对2分，错选0分。
） 1．如图所示，A ，B 是被绝缘支架分别架起的金属导体，其中A 带正电，B 不带电，若使它们靠近，则下列说法正确的是（ ） A ．导体B 左端出现负电荷，右端出现正电荷，且右端的电荷量小于左端的电荷量 B ．若A 、B 接触一下，A ，B 均带正电，但总电荷量不变 C ．若将B 接地后断开，再移走A ，则B 带正电 D ．若A 不动，将B 沿图中aa 分开，则B 两边电荷量一定不相等 2．真空中有两个静止的点电荷q 1和q 2，它们之间的距离若保持不变，而把它们的电荷量都变为原来的4倍，则这两个电荷间的静电力变为原来的（ ） A ．2倍 B ．4倍 C ．8倍 D ．16倍 3．在某一电场中,有一带电粒子仅在电场力作用下由A 点运动到B 点,其电场线的分布情况及带电粒子运动轨迹如图所示,则下列说法正确的是（ ） A ．该粒子带负电 B ．该电场线可能是由一个负点电荷形成的 C ．粒子在A 点的电势能大于在B 点的电势能 D ．A 点的电势低于B 点的电势 4．一节干电池的电动势为1.5V ，这表示( )试卷第2页，总5页 ………○……○………………○…学______班级：____：___________………○……○………………○…B ．电池中每通过1C 的电荷量，该电池能将1.5 J 的化学能转变成电势能 C ．该电池存储的电能一定比电动势为1.2V 的电池存储的电能多D ．将1C 的电子由该电池负极移送到正极的过程中，非静电力做了1.5J 的功 5．如图所示电路中，闭合开关S ，调节电阻箱R 使其电阻阻值逐渐增大，小灯泡L 将（ ）A ．逐渐变亮B ．逐渐变暗C ．先变亮后变暗D ．先变暗后变亮 6．如图，开关S 闭合，当滑片P 左移时，关于两表的读数说法正确的是( ) A ．电流表变小，电压表变小 B ．电流表变大，电压表变大 C ．电流表变大，电压表变小 D ．电流表变小，电压表变大 7．用伏安法测未知电阻R x 时，若不知R x 的大约数值，为了选择正确的电流表接法以减小误差，可将仪器如图所示接好，只空出一个电压表的一个接头K ，然后将K 分别与a ）b 接触一下，观察电压表和电流表示数变化情况，则（ ） A ．若电流表示数有显著变化，K 应接a B ．若电流表示数有显著变化，K 应接b C ．若电压表示数有显著变化，K 应接b D ．以上说法均不正确 8．关于电流，下列说法不．正确的是（ ） A ．规定电流强度的方向为负电荷移动的方向 B ．要形成电流，必须有自由移动的电荷试卷第3页，总5页 …○…………装………学校:___________姓…○…………装………9．下列关于电动势的说法错误的是 （ ） A ．电动势表征的就是电源把其他形式的能转化为电能的本领 B ．电源的电动势等于内、外电路上电势降落之和 C ．电源的电动势在数值上等于路端电压D ．电源电动势等于电源把正电荷从负极移到正极所做的功跟移送的电量之比 10．下列说法正解的是（ ） A ．导体的电阻率由导体材料、导体长度及导体横截面积决定 B ．电场中某点的电场强度与试探电荷无关 C ．电源的电动势是描述电源把电势能转化成其他形式的能的本领大小的物理量 D ．由电容的定义式Q C U 可知，C 与Q 成正比、与U 成反比 11．如图所示，把四个相同的灯泡接成甲、乙两种电路后，灯泡都正常发光，且两个电路的总功率相等，则这两个电路中的U 甲）U 乙）R 甲）R 乙之间的关系正确的是( ) A ．U 甲）4U 乙 B ．U 甲）2U 乙 C ．R 甲）2R 乙 D ．R 甲）4R 乙 12．若E 表示电动势，U 表示外电压，U ′表示内电压，R 表示外电路的总电阻，r 表示内电阻，I 表示电流，则下列各式中正确的是 ( ) A ．U ′）IR B ．U ′）E ）U C ．U ）E ）Ir D ． 13．电阻，的图像如图，山图像可知（ ）试卷第4页，总5页 ………外……………○…………订…………_______班级：___________考………内……………○…………订………… A ．，阻值之比为 B ．，阻值之比为 C ．，串联后的图线位于Ⅰ区 D ．，并联后的图线位于Ⅱ区二、实验题（共16分，每空2分） 14．某实验小组利用如图1所示电路测定一节干电池的电动势和内电阻,备有下列器材: ①待测干电池②电压表）量程 1.5V ③电流表）量程 3mA ④电流表）量程 0.6A ⑤滑动变阻器10Ω⑥滑动变阻器20Ω⑦开关一个,导线若干 ）1）电流表选____）滑动变阻器选_____.(填标号). ）2）小组由实验数据作出的 U -I 图象如图2所示）由图象可求得电源电动势为_____V ,内电阻为_____Ω. ）3）测得的电动势_____真实值）测得的内电阻______真实值.(填“）”）“）”或“）”) 15．测量遮光条的宽度，游标卡尺测量的结果如图所示，遮光条宽度d 为______________ cm 。
2020-2021学年高二上学期期中考试理综物理试题含答案解析
【全国百强校】四川省棠湖中学【最新】高二上学期期中考试理综物理试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．电场强度的定义式为F E q =，点电荷的场强公式为2KQ E r =，下列说法中正确的是（ ）A ．F E q =中的场强E 是电荷q 产生的 B ．2KQ E r =中的场强E 是电荷Q 生的 C ．F E q=中的F 表示单位正电荷的受力 D ．F E q =和2KQ E r =都只对点电荷适用 2．如图所示，A 、B 是一条磁感线上的两点,下列关于这两点的磁场强弱判断正确的是( )A ．A 点磁场比B 点磁场强B ．B 点磁场比A 点磁场强C ．因为磁感线为直线，A 、B 两点磁场一样强D ．条件不足,无法判断3．在如图所示电路中，当滑动变阻器的滑动触点向b 移动时，正确的是（ ）A ．电压表和电流表的示数均减小B ．电压表和电流表的示数均增大C ．电压表的示数减小，电流表的示数增大D ．电压表的示数增大，电流表的示数减小4．.如图所示，当电流通过线圈时，磁针将发生偏转，以下判断正确的是（）A．当线圈通以沿顺时针方向的电流时，磁针N极将指向读者B．当线圈通以沿逆时针方向的电流时，磁针S极将指向读者C．当磁针N极指向读者时，线圈中的电流沿逆时针方向D．以上判断均不正确5．如图所示，直角三角形ABC中存在一匀强磁场，比荷相同的两粒子沿AB方向从A 点射入磁场，分别从AC边上的P、Q两点射出．则下列说法正确的是（）A．从P点射出的粒子速度大B．从Q点射出的粒子在磁场中运动的周期大C．从Q点射出的粒子，在磁场中运动的时间长D．两粒子在磁场中运动的时间一样长二、多选题6．某静电场中的电场线如图所示，带电粒子在电场中仅受电场力作用，其运动轨迹如图中虚线所示，由M运动到N，以下说法正确的是( )A．粒子必定带正电荷B．粒子在M点的加速度大于它在N点的加速度C．粒子在M点的加速度小于它在N点的加速度D．粒子在M点的动能大于它在N点的动能7．用不可伸长的细线悬挂一质量为M的小木块，木块静止，如图所示．现有一质量为m的子弹自左方水平射向木块，并停留在木块中，子弹初速度为v0，则下列判断正确的是（ ）A ．从子弹射向木块到一起上升到最高点的过程中系统的机械能守恒B ．子弹射入木块瞬间系统动量守恒，故子弹射入木块瞬间子弹和木块的共同速度为0m v m M+ C ．忽略空气阻力，子弹和木块一起上升过程中系统机械能守恒，其机械能一定小于子弹射入木块前的动能D ．子弹和木块一起上升的最大高度为22022()m v g M m + 8．如图所示．平行板电容器两个极板为A 、B ，B 板接地，A 板带有电荷量+Q ．板间电场有一固定点P ．若将B 板固定，A 板下移一些，或者将A 板固定，B 板上移一些．在这两种情况下，以下说法正确的是A ．A 板下移时，P 点的电场强度不变，P 点电势不变B ．A 板下移时，P 点的电场强度不变，P 点电势升高C ．B 板上移时，P 点的电场强度不变，P 点电势降低D ．B 板上移时，P 点的电场强度减小，P 点电势降低三、实验题9．两同学验证反冲运动中动量守恒，如图所示，两质量分别为m A 、m B 玩具小车放置在水平桌面上，中间夹一弹簧，自某一位置突然放开，两小车做反冲运动，一段时间后，同时止住运动的小车，测出两小车运动的距离分别为s A 、s B 忽略小车与桌面间的摩擦，请用以上物理量符号写出反冲前后动量守恒表达式_________________；已知课本宽度为L ，并以此计量小车运动的距离分别2, 1.5A B S L S L ==,可知两小车质量之比：:A B m m =______．10．如图所示为用伏安法测定一个定值电阻阻值的实验所需的器材实物图，器材规格如下：A、待测电阻R x(约100Ω)B、直流毫安表（量程0~50mA，内阻约为5Ω）C、直流毫安表（量程0~3A，内阻约为5Ω）D、直流电压表（量程0~3V，内阻约500Ω）E、直流电压表（量程0~15V，内阻约500Ω）F、直流电源（输出电压6V，内阻不计）G、滑动变阻器（阻值范围0~15Ω，允许最大电流1A）H、开关1个，导线若干根据器材规格及实验要求，(1)上述器材中应选用的是______________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海市复兴高级中学2020学年第一学期期中考试
高二年级物理试卷（等级）
（本卷中g取10m/s2，静电力常量k=9×109Nm2/c2）
一、单选题I（每题3分，共21分）
1、下列措施中属于静电防范的是（）
A．静电除尘B．经典喷涂C．良好接地D．保持空气干燥
2、下列关系式中正确的是（）
A．重力对某物体做功：－2J＜－5J B．物体的重力势能：－2J＜－5J
C．物体带电量：－2C＜－1C D．电场中某点电势：－2V＜－5V
3、图示的仪器叫库仑扭秤，是法国科学家库仑精心设计的，他用此装置找
到了电荷间相互作用的规律，总结出库仑定律。
下列说法中正确的是（）A．装置中A、C为带电金属球，B为不带电的平衡小球
B．实验过程中一定要使A、B球带等量异种电荷
C．库仑通过该实验计算出静电力常量k的值
D．库仑通过该实验测量出电荷间相互作用力的大小
4、静电力常量k用国际单位制的基本单位表示，正确的是（）
A．N·m2·C-2B．kg·m3·C-2·s-2
C．kg·A-2·m3·s-2D．kg·A-2·m3·s-4
5、如图为伏打电池示意图，由于化学反应，在A、B两电极附近产生了很薄的化学反应层a、b，则沿电流方向（）
A．在外电阻R中，电势升高B．在内电阻r中，电势升高
C．在反应层a中，电势升高D．在反应层b中，电势降低
6、如图，A、B是匀强电场中的两点，若在A点释放一初速为零的
电子，电子仅在电场力作用下沿电场线从A运动到B，设其电势能与动
能之和为E，则E随时间t变化的关系是（）
A．B．C．D．
7、如图所示，在A、D两点分别固定+Q和+3Q的点电荷，B、C在AD连线上，且AB=BC=CD，一质子从B点由静止释放，不计重力，在其向右运动的过程中（）
A．加速度一直在减小B．动能先增加后减小
C．电场力一直做正功D．电势能先增加后减小
二、单选题II（每题4分，共28分）
8、如图所示，A、B两盏电灯的额定电压都为110V，额定功率分别为P A=25W，P B=100W。
把它们接到220V的电路上，下面四种接法中，两灯不可能正常发光的是（）
A．B．C．D．
9、如图所示，电路中开关K1接1，K2断开时，A灯最亮，B、D最暗且亮度相同。
现在将
K1接2，并将K2闭合，则（）
A．A灯最亮，B灯最暗B．C灯最亮，B灯最暗
C．A灯最暗，C灯最亮D．A灯最亮，D灯最暗
10、有四个电源，电动势均为8V，内阻分别为2Ω、3Ω、5Ω、8Ω，这四个电源现分别对同一个R=5Ω的定值电阻供电，为使R上获得最大的功率应选择的电源内阻为（）A．2ΩB．3Ω C．5ΩD．8Ω
11、如图所示，定值电阻R1=10Ω，R2=5Ω，可变电阻R0的最大阻值为3Ω，电源电动势和内电阻均不变。
闭合电键S，滑片P从a端缓慢移动到b端，下列推理正确的是（）A．由外电阻增大，可以推得电源端压增大
B．由R1支路电阻增大，可以推得电路总电阻增大
C．由外电阻减小，可以推得电源输出功率减小
D．由电源端压减小，可以推得电流表示数增大
12、如图一绝缘细杆的两端各固定着一个小球，两小球带有等量异号的电荷，处于匀强电场中，电场方向如图中箭头所示。
开始时，细杆与电场方向垂
直，即在图中Ⅰ 所示的位置；接着使细杆绕其中心转过90°，
到达图中Ⅰ 所示的位置；最后，使细杆移到图中Ⅰ 所示的位
置。
以W1表示细杆由位置Ⅰ到位置Ⅰ 过程中电场力对两小
球所做的功，W2表示细杆由位置Ⅰ 到位置Ⅰ 过程中电场力
对两小球所做的功，则有（）
A．W1＝0，W2＝0 B．W1＝0，W2≠0
C．W1≠0，W2＝0 D．W1≠0，W2≠0
13、如图，在场强大小为5×104N/C，方向水平向左的匀强电场中，一质量为1kg、电量为+2×10-5C的物体在t=0时刻以某一速度v 0向右运动。
已知物体与绝缘水平
面间的动摩擦因数为0.2，取向右为正方向，则能反映物体所受摩擦力f
随时间t变化的图象为（）
A．B．C．D．
14、如图，压敏电阻的阻值会随所受压力的增大而增大。
某同学利用压敏电阻设计了一个判断电梯运动状态的装置，其装置示意图如图所示。
将压敏电阻平放在电梯内，受压面朝上，在上面放一物体m，电梯静止时电流表示数为2I0。
电梯在不同的运动过程中，电流表的示数分别如下图中甲、乙、丙、丁所示，则下列判断中正确的是（）
A．甲图表示电梯可能做匀加速上升运动B．乙图表示电梯可能做匀减速上升运动
C．丙图表示电梯可能做匀加速下降运动D．丁图表示电梯可能做匀减速下降运动
三、填空题（没空2分，共26分）
15、闭合电路中电源的电动势为12V，外电压为10V，当有2C电量通过电路时，该电路中的能量转化情况是：非静电力把J的其他形式能量转化为电能，电源内部消耗了J 的电能。
16、如图，真空中一正点电荷形成的电场中，在同一条电场线上有A、B
两点。
若取无穷远处为电势能零点，电荷量为+q的检验电荷，在A点的电势能
为E pA，在B点的电势能为E pB，则A、B两点间的电势差U AB= 。
若
选取B为零势能点，则U AB将，E PA将（均选填“变大”、“变
小”或“不变”）。
17、正四面体ABCD的棱长为a，A点固定点电荷+Q，B点固定点电荷
−Q，静电力常量为k，则D点的场强大小为；若A点的电荷单
独在C点产生的电势为φ，则两电荷在C点共同产生的电势为。
18、如图所示电路，M、N是一对平行金属板，将N板接地。
已知电源电动势E=36V，内阻r=100Ω，R0=200Ω为定值电阻，R1、R2均为0~999.9Ω的可调电阻箱，带电小球用绝缘细线悬挂在平行金属板之间。
闭合电键S，当R1=200Ω，R2=400Ω时，U MN= ；若将R1从200Ω调到400Ω，小球的电势能将（选填“变大”、“变小”或“不变”）。
R1
R2
19、雷雨天的闪电是雷暴云中正电荷区与负电荷区的电场强到一定程度，空气被击穿形成的火花放电。
若某次闪电，云和大地间的电压高达1亿伏，单位时间内通过云层和大地间空气层的电荷量约为5000C，则此次闪电消耗的功率约为kW。
若一户普通人家每月平均消耗电能100kW·h，则该闪电释放的能量可供这户人家使用年。
20、如图所示，电源电动势ε=8V，内电阻为r=0.5Ω，“3V、3W”
的灯泡L与电动机M串联接在电源上，灯泡刚好正常发光，电动机刚
好正常工作，电动机的线圈电阻R0=1.5Ω。
则通过电动机的电流为
A，电动机的输入功率为W。
三、综合题（第21题13分，第22题12分）
21、（5+6+2）如图，倾角为θ的斜面粗糙且绝缘，在虚平面下方区域有一垂直斜面向上的匀强电场。
一质量为m、电荷量为q的带负电的小物块（可视为质点），从斜面上A点以速度v0沿斜面匀速下滑，进入电场区域滑行距离L后停止。
求：
（1）小物块与斜面间的动摩擦因数μ。
（2）匀强电场场强E的大小；
（3）在电场中滑行L的过程中，带电小物块电势能的变化量。
22、如图（1）所示，用电动势为E. 内阻为r的电源，向滑动变阻器R供电。
合上电键后，改变变阻器R的阻值，路端电压U与电流r均随之变化。
（1）以U为纵坐标，I为横坐标，在图（2）中画出变阻器阻值R在实验过程中变化时对应的U−I图象，并说明U−I图象与坐标轴交点的物理意义。
（2）在图（2）画好的U−I关系图线上取一点A（U1、I1），请在图（3）中用阴影面积表示电流为I1时的电源内部发热功率。
（3）推导该电源的最大输出功率及条件，并作出P−R示意图（已知R>r）
参考答案
一、单选题I （每题3分，共21分）
1.C
2.A
3.A
4.D
5.C
6.A
7.B
二、单选题II （每题4分，共28分）
8.B 9.C 10.A 11.D 12.C 11.B 12.D
三、填空题（没空2分，共26分）
15. 12，4
16. q E E B
A p p -，不变，变小
17. 2a
KQ ，0 18. 10.3V ，不变
19. 5×108，115.7
20. 1，4.5
三、综合题（第21题13分，第22题12分）
21. （1）θμtan =（2）θ
tan 22
qL mv （3）零。
22. (1)U −I 图象如图所示；图象与纵坐标的坐标值为电源电动势，与横轴交点表示短路电流；
(2)如图中网格图形所示；
E 42。
(3)R=r时输出功率最大，最大电功率
r。
