基于单片机的太阳能热水器控制系统的设计太阳能热水器控制系统是一种利用太阳能来加热水并保温的设备。
基于单片机的太阳能热水器控制系统能够监测系统状态，并根据需要自动地调节工作参数，实现高效能的利用太阳能热水器。
该系统的设计涉及多个方面，包括传感器、执行元件、控制算法和人机交互界面等。
首先，传感器部分。
在太阳能热水器系统中，常用的传感器包括温度传感器、光照传感器和压力传感器。
温度传感器可以用来测量水温，光照传感器可以用来检测太阳光强度，压力传感器可以用来监测水流状态。
这些传感器的数据可以通过单片机进行采集和分析。
其次，执行元件部分。
太阳能热水器系统中常用的执行元件包括电磁阀和水泵。
电磁阀用于控制水的流动方向，水泵用于实现水的循环。
在系统的运行过程中，单片机可以根据采集到的数据来控制这些执行元件的开关状态，以实现对水的流动和供暖的控制。
第三，控制算法部分。
太阳能热水器控制系统需要进行一系列的控制算法设计，包括针对太阳能热水器的启动和停止控制，水的加热和供暖控制等。
通过合理的控制算法设计，可以最大限度地提高太阳能热水器的工作效率，提升整个系统的性能。
最后，人机交互界面部分。
太阳能热水器控制系统需要一个人机交互界面，使用户可以进行相关参数的设置和监控。
在设计上，可以采用液晶显示屏和按键来实现用户的交互操作。
通过人机交互界面，用户可以方便地设置系统的工作模式、温度设定等，同时可以实时地监测系统的运行状态和各项参数。
综上所述，基于单片机的太阳能热水器控制系统设计包括传感器的选择和布置、执行元件的控制和驱动、控制算法的设计和优化以及人机交互界面的设计等方面。
这些设计要求兼顾系统的可靠性、高效性和便利性，以实现对太阳能热水器的精确控制和高效利用。
通过优化设计，可以将太阳能热水器的效能最大化，提供可靠的热水供应。
基于单片机的太阳能热水器控制系统设计
2020年第4期（下转第93页）基于单片机的太阳能热水器控制系统设计黄旭东，郑颖（沈阳工学院信息与控制学院，辽宁抚顺113122）摘要：在现有太阳能热水器的基础上，采用AT89C51单片机作为控制中心，温度传感器部分采用AD590型传感器，同时配有ADC0832芯片以及OP07运算放大器作为系统的智能控制器。
根据太阳能热水器的要求设计该系统，实现自动上水、自动加热以及温度水位显示等功能。
关键词：AT89C51；温度传感器；太阳能本文设计的是一款低成本、高性能的太阳能热水器控制系统，通过单片机对太阳能热水器的水温、水位控制及相关信息显示制作这一全新的系统。
该系统可广泛应用于日常居家生活中，同时具有良好的应用前景。
1系统设计根据实际生活应用要求，水位平时处于四分之三水位状态，当水位降低到水箱的一半时，系统开始进行充水过程。
同时加温。
系统外设显示系统对水位水温进行实时监控，同时配有报警系统，当超过设定安全水位以及温度时，系统开始报警。
用水时可自动调节水温。
使热水器装置变得更智能化。
系统设定三个LED 发光二极管对水位进行监控，分别表示热水器中没有水、热水器水位达到四分之三、水位超过规定界线。
因显示模块的本身条件限制，最高显示温度为99.9益。
2硬件设计系统中主要由控制器、水位检测模块、水温检测模块、电阻丝加热模块以及储水器组成。
系统主要通过控制器来控制系统的通断，同时对水温检测传感器、水位检测传感器以及对电阻丝加热进行控制。
在水位检测部分主要用来对储水罐水位进行检测，该系统将水箱分为四等分，共设置五个电极，除了放在水箱底端一个，其他的都安放在四个等分点上。
用于确定水温的传感器主要用于实时确定水箱中的水温，AD590温度传感器由半导体集成电路组成，电阻加热丝主要是为加热系统提供热源。
（1）工作原理。
通过系统控制，当检测温度高于设置的温度，同时水箱内水位达到最高处时，对应的指示灯点亮，同时停止注水，当水箱内没有水时，系统会控制水阀进行注水，当到达设定高度后停止注水。
基于89C51单片机的太阳能热水器智能控制器的设计
三、软件设计
1、初始化程序
在系统开始运行时，需要先对AT89C51单片机的I/O端口和定时器进行初始化。 I/O端口的初始化需要根据实际连接情况设置输入输出模式；定时器的初始化 则包括设定定时器模式、计数值等。
2、循环控制程序
循环控制程序是LED彩灯控制器的核心部分，主要负责实时监控I/O端口的输 入状态，并根据设定值调节LED彩灯的颜色和亮度。在软件中，可以通过嵌套 循环实现不同LED彩灯之间的切换，利用定时器实现动态效果。
谢谢观看
二、设计思路
LED彩灯控制器的主要设计思路是通过AT89C51单片机控制LED彩灯的颜色和亮 度。AT89C51单片机的I/O端口可以用来连接LED彩灯，通过编程控制I/O端口 的输出电压，可以实现LED彩灯的颜色和亮度的调节。同时，可以利用定时器 实现LED彩灯的动态效果，例如流水灯、跑马灯等。
参考内容
随着科技的进步和人们生活水平的提高，全自动洗衣机已经成为家庭和工业洗 涤的必备设备。全自动洗衣机通过机械和电气的配合，简化了人们的洗衣过程， 提高了洗涤效率。为了进一步优化全自动洗衣机的功能和性能，本次演示将介 绍基于STC89C51单片机全自动洗衣机控制器的设计方法和步骤。
在全自动洗衣机中，单片机担任着重要的控制角色。它负责接收用户的操作指 令，如启动、暂停、模式选择等，并根据这些指令控制洗衣机的各个部件，如 进水管、电机、洗涤程序等，实现全自动洗衣的功能。因此，单片机的设计是 全自动洗衣机控制器的核心。
3、AT89C51单片机的选择
AT89C51单片机是控制器的核心部分，需要根据实际需求选择合适的单片机型 号。在本设计中，可以选择常见的AT89C51单片机，该单片机具有丰富的I/O 端口和定时器资源，能够满足本设计的需求。
基于单片机的太阳能热水器智能控制系统毕业设计

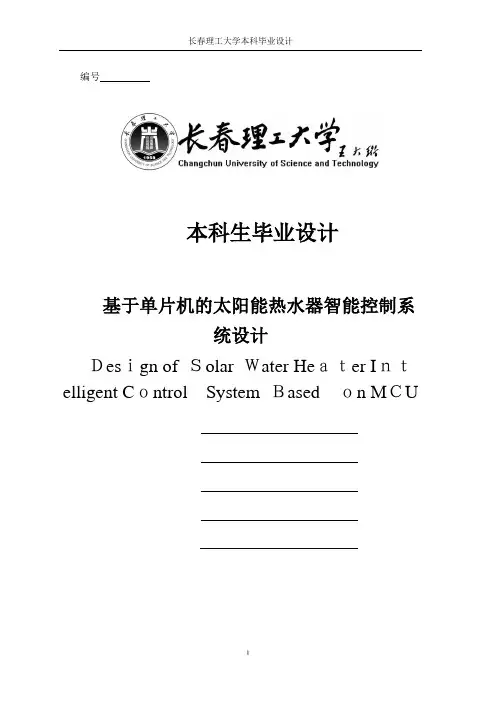

编号本科生毕业设计基于单片机的太阳能热水器智能控制系统设计Ｄesｉgn of Ｓolar Ｗater Heａｔer Iｎｔelligent Cｏntrol System Ｂasedｏn MＣU毕业设计(论文)原创承诺书1．本人承诺:所呈交的毕业设计（论文)《基于单片机的太阳能热水器智能控制系统设计》，是认真学习理解学校的《长春理工大学本科毕业设计(论文)工作条例》后，在教师的指导下，保质保量独立地完成了任务书中规定的内容,不弄虚作假，不抄袭别人的工作内容．2．本人在毕业设计(论文)中引用他人的观点和研究成果，均在文中加以注释或以参考文献形式列出,对本文的研究工作做出重要贡献的个人和集体均已在文中注明。
3．在毕业设计（论文)中对侵犯任何方面知识产权的行为，由本人承担相应的法律责任。
4.本人完全了解学校关于保存、使用毕业设计(论文)的规定，即:按照学校要求提交论文和相关材料的印刷本和电子版本;同意学校保留毕业设计（论文）的复印件和电子版本,允许被查阅和借阅;学校可以采用影印、缩印或其他复制手段保存毕业设计（论文）,可以公布其中的全部或部分内容。
以上承诺的法律结果将完全由本人承担！作者签名：年月日摘要本文将设计一种适合于家用、高性能的太阳能热水器控制装置,实现多种自动化功能，使用方便、人性化.这一设计将促进太阳能热水器更广泛的使用,从而推动低碳能源的利用,环保节能。
本文在介绍传感器、单片机、时钟芯片的特点基础上，详细描述了太阳能热水器的工作原理和设计方案。
根据太阳能热水器对控制器的要求，提出了以AＴｍeｇa１6单片机为检测控制核心,结合ＳD2200实时时钟，控制水温水位，并利用液晶显示屏实时显示时间、温度、水位等信息,五个按键可以实现对水温和水位的设定。
该设计绿色环保,符合国内低碳经济,具有可持续发展性。
关键词：太阳能热水器单片机温度传感器实时时钟ＡｂstractＷｉtｈthe develoｐmeｎt oｆhumａｎｒａｃe during ｔhe nｅw cｅntu ｒｙeｎｅrgｙconservatioｎand envｉronmentａl prｏｔectｉon becoｍｅs o ｎe oｆthｅｍost imｐortant things in２1st century. Cleａｎaｎd rｅnewabｌe eneｒgy sources aｒe sｔeppｉng on tｏtheｓｔage of the ｎｅｗceｎturｙ。
毕业设计基于单片机的太阳能热水器智能水位水温控制仪的设计
摘要本文设计了一个太阳能热水器智能控制系统。
它以89C52单片机为核心，配合电阻型4档水位传感器、负温度系数NTC热敏电阻温度传感器、8255A扩展键盘和显示器件、驱动电路（电磁阀、电加热、报警）等外围器件，完成对太阳能热水器容器内的水位、水温测量、显示；时间显示；缺水时自动上水，水溢报警；手动上水、参数设置；定时水温过低智能电加热等功能。
其中本文第一章主要说明了太阳能热水器智能控制系统的研究现状和本课题的主要任务，第二章对系统的整体结构作了简单介绍，第三章重点介绍了水位水温测量电路，第四章介绍了时钟电路，第五章介绍了显示和键盘电路，第六章对其他电路作了介绍，第七章是对水位测量电路的硬件调试。
本系统对于水位传感器、水温传感器的电阻数据的处理均采用独特的RC充放电的方法。
它与使用A/D转换器相比，电路简单、制造成本低。
特别适用于对水位、水温要求不精确的场合。
关键词：太阳能，热水器，控制器，89C52，RC充放电IAbstractThis article has designed a intelligence control system for solar-powered water heater. It take the 89C52 microcontroller integrated circuit as the core, the coordinate 4 grades of waters level resistance sensor, the negative temperature coefficient NTC thermistor temperature sensor,the 8255A expansion keyboard and the demonstration component, the actuate circuit (solenoid valve, electric heating, warning) and other periphery component, completes to the water level and temperature measure and demonstrate; the time demonstrate; lack of water automatically upstream, the water overflow warn; fixed time intelligencely electric heat.The first chapter of this article mainly explained the research situation of the solar-powered water heater intelligence control system and the primary mission of this topic. The second chapter has made the simple introduction to the overall construction of the system .The third chapter introduced with emphasis on the water level and water temperature metering circuit.The fourth chapter introduced the clock circuit .The fifth chapter introduced the demonstration and the keyboard circuit,.The sixth chapter has made the introduction to other circuits. The seventh chapter is the hardware debugging of the water level measuring circuit.Regarding the process of the water level sensor and water temperature sensor resistance data this system uses the method of the unique RC electric sufficient and discharging. Compared to using the A/D converter, the electric circuit is simple, the production cost is low. Specially it is suitable for the water level and the water temperature measuring requested unprecise situation.Key word: Solar energy, water heater, controller, 89C52, RC electric sufficient and dischargeII目录摘要 (I)Abstract ...................................................................................................................... I I 目录 ....................................................................................................................... I II 第一章引言 . (1)1.1 课题的背景意义 (1)1.2 太阳能热水器和其控制器的发展现状 (1)1.3课题的研究内容 (3)第二章太阳能热水器智能水位控制系统整体结构介绍 (4)第三章水位和水温测量电路硬件设计 (5)3.1 水位测量电路 (5)3.1.1 方案比较选择 (5)3.1.2水位测量电路的具体设计及优化 (8)3.2水温测量电路 (15)3.2.1方案比较选择 (15)3.2.2 水温测量电路的设计及温度计算方法 (16)3.3 水位、水温测量电路的整体设计 (20)第四章显示电路 (21)4.1 方案选择 (21)4.1.1 8255A芯片介绍 (21)4.1.2 8255A在太阳能热水器控制电路中的作用 (24)4.2 显示电路工作原理 (25)4.2.1 8255A显示电路的硬件结构。
基于单片机的太阳能热水器控制系统分析及设计报告

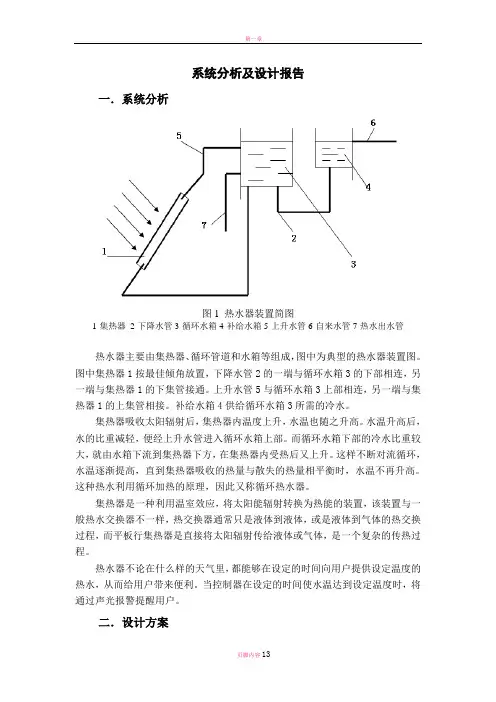

系统分析及设计报告一．系统分析图1 热水器装置简图1-集热器2-下降水管3-循环水箱4-补给水箱5-上升水管6-自来水管7-热水出水管热水器主要由集热器、循环管道和水箱等组成，图中为典型的热水器装置图。
图中集热器1按最佳倾角放置，下降水管2的一端与循环水箱3的下部相连，另一端与集热器1的下集管接通。
上升水管5与循环水箱3上部相连，另一端与集热器1的上集管相接。
补给水箱4供给循环水箱3所需的冷水。
集热器吸收太阳辐射后，集热器内温度上升，水温也随之升高。
水温升高后，水的比重减轻，便经上升水管进入循环水箱上部。
而循环水箱下部的冷水比重较大，就由水箱下流到集热器下方，在集热器内受热后又上升。
这样不断对流循环，水温逐渐提高，直到集热器吸收的热量与散失的热量相平衡时，水温不再升高。
这种热水利用循环加热的原理，因此又称循环热水器。
集热器是一种利用温室效应，将太阳能辐射转换为热能的装置，该装置与一般热水交换器不一样，热交换器通常只是液体到液体，或是液体到气体的热交换过程，而平板行集热器是直接将太阳辐射传给液体或气体，是一个复杂的传热过程。
热水器不论在什么样的天气里，都能够在设定的时间向用户提供设定温度的热水，从而给用户带来便利。
当控制器在设定的时间使水温达到设定温度时，将通过声光报警提醒用户。
二．设计方案本设计以MSC-51系列单片机AT89C51作为中央处理器，采用由4 x4行列键盘输入加热时间、水温设置等要求，利用温度采集模块和水温采集模块进行对热水器中的水位和水温的信息采集，这些信息经由数据处理模块处理后，一旦水温达不到预设的水温要求，便会启用电加热模块，对水进行加热，并将水温显示在显示模块上，而当水温达到设置要求时，便会触发报警模块，并同时停止加热。
而如果在这个过程中水位没有达到预设时的要求，加热器也会进行注水，直至预设时的水位后停止注水。
1．硬件设计太阳能热水器控制系统的主体部分为单片机AT89C51芯片，其外围电路由键盘输入模块、显示模块、热电偶温度采集模块、温度和水位采集模块、光敏电阻测量光照强度模块、电加热模块、以及电热温度参数设置模块构成。
基于单片机的太阳能热水器控制系统的设计
山西大学工程学院
毕业设计（论文）
题目基于单片的太阳能
热水器控制系统的设计
系别电力工程系
专业电气工程及其自动化
班级电本0824
姓名
指导教师
下达日期2012年2月20日
设计时间自2012年2月20日至2012年5月25日
毕业设计（论文）任务书
一、设计题目：1、题目名称基于单片机的太阳能热水器控制系统的设计
（7）恒温水箱自动上水：在电磁阀E1不启动时，通过自动上水键启动循环上水功能，当水箱水位低于设定下限水位时自动启动泵P3，上水到设定上限水位值时，停止P3停止上水。
（8）恒温水箱手动加热：手动启动辅助加热，把恒温水箱内的水加热到设定温度后停止加热。
（9）恒温水箱定时加热：可任意设定辅助加热定时启动时间（建议设定在下午3时到5时之间）。当恒温水箱温度T4在设定时间前达到设定温度时，辅助加热自动取消；而当恒温水箱温度在设定时间前未达到设定温度时，辅助加热自动启动，直到水箱温度T4大于设定值时停止加热。真正做到光电互补，既节电又保证全天候使用。
2、题目来源自备
二、目的和意义
通过对一个基于单片机的能实现太阳能热水器控制系统的设计，从而达到学习、了解单片机的各方面的应用，太阳能热水器的工作原理及实现方法。
基于单片机的太阳能热水器控制系统设计
基于单片机的太阳能热水器控制系统设计在当今能源紧张和环保意识日益增强的背景下，太阳能作为一种清洁、可再生的能源，其应用范围越来越广泛。
太阳能热水器便是其中一种常见且实用的设备。
为了提高太阳能热水器的性能和使用效率，设计一个基于单片机的智能控制系统具有重要的意义。
一、太阳能热水器的工作原理太阳能热水器主要由集热器、水箱和管道等部分组成。
集热器通常安装在屋顶或其他阳光充足的地方，其内部有吸热管，能够吸收太阳能并将其转化为热能。
被加热的水通过管道输送到水箱中储存起来，以供用户使用。
然而，传统的太阳能热水器存在一些不足之处。
例如，在阳光不足或天气变化时，无法保证稳定的热水供应；水温难以精确控制，可能会出现过热或过冷的情况。
为了解决这些问题，我们需要引入单片机控制系统。
二、单片机控制系统的总体设计本控制系统以单片机为核心，结合传感器、执行器和通信模块等组成一个完整的系统。
传感器部分包括温度传感器和水位传感器。
温度传感器用于实时监测水箱内的水温，水位传感器则用于检测水箱内的水位高度。
这些传感器将采集到的信息传输给单片机。
单片机作为控制中心，对传感器传来的数据进行处理和分析，并根据预设的控制策略发出相应的控制指令。
执行器主要包括电加热装置和水泵。
当水温过低时，单片机控制电加热装置启动，对水进行加热；当水位过低时，单片机控制水泵启动，向水箱内注水。
通信模块用于实现系统与用户之间的交互。
用户可以通过手机或其他终端设备远程查看热水器的工作状态，并进行相应的操作。
三、硬件设计1、单片机选型选择一款性能稳定、功能强大且成本适中的单片机，如 STM32 系列。
STM32 具有丰富的外设资源和较高的运算速度，能够满足系统的控制需求。
2、传感器电路设计温度传感器可选用 DS18B20 数字温度传感器，其具有精度高、接口简单等优点。
水位传感器可采用压力式水位传感器，通过测量水压来确定水位高度。
传感器的输出信号需要经过调理电路进行放大、滤波等处理，然后输入到单片机的 ADC 端口。
