高压线性LED恒流驱动芯片SM2082C一体化吸顶灯方案

高压线性LED恒流驱动芯片SM2082C一体化吸顶灯方案
线性方案系统结构简单，外围元件极少，方案成本低，易于生产；我司线性恒流方案采用专利的恒流控制技术，输出电流不随芯片输出端口电压变化而变化，可以实现8W、16W和24W通用一款电源板的一体化吸顶灯方案。

高压线性LED恒流驱动芯片SM2082C（12/18W典型共用电源板方案）
SM2082C是一款单通道LED线性恒流驱动控制芯片，采用我司的恒流控制专利技术，输出电流由外接电阻设置，且输出电流不随芯片输出端口电压变化，恒流精度高。

系统方案效率可达90%以上，方案元件极少，使整体BOM成本低。

高压线性LED恒流驱动芯片SM2082C18W方案-产品BOM清单：
SM2082C12/18W共电源板PCB图：
12W（内圈）/18W（内圈+外圈）。

PM2026高PF无频闪LED线性恒流芯片,ACDC新欧标ERP线性方案

PM2026高PF无频闪LED线性恒流芯片，AC/DC新欧标ERP线性方案
概述
PM2026是一款高性能、高效率、高PF值的无频闪LED线性恒流驱动芯片，电源系统结构简单，只需很少的外围元件就可以实现非常优秀的恒流特性。

在实现精简的外围电路、较小的驱动器体积的同时，大大降低了系统成本。

PM2026内部集成了我司专利的双路开关恒流源，在实现高PF的同时消除了输出电流纹波。

另外芯片采用高压直供电技术，不用外接电阻电容。

PM2026采用了500V的高压半导体制造工艺以确保市电瞬变时的可靠性；内部集成了过温度补偿电路以避免驱动器的热失效。

PM2026还集成了各种保护功能，包括输出短路、输出开路、CS 开路保护。

从而提高了LED恒流电源的可靠性。

典型应用图
特点
高PF值无电流频闪
无VCC电容
高校率、高功率因数
支持全贴片设计方案
过温补偿功能
输出短路保护
输出开路保护
ESOP8封装
应用
LED球泡灯，筒灯，灯丝灯等
其他室内LED照明
方案特点
☆专利的高PF无频闪技术架构
☆满足新欧标、手机拍照无频闪☆通过TUV标准测试
☆近85% 的系统效率（@230V）☆线路简单成本低。

led高压线性方案

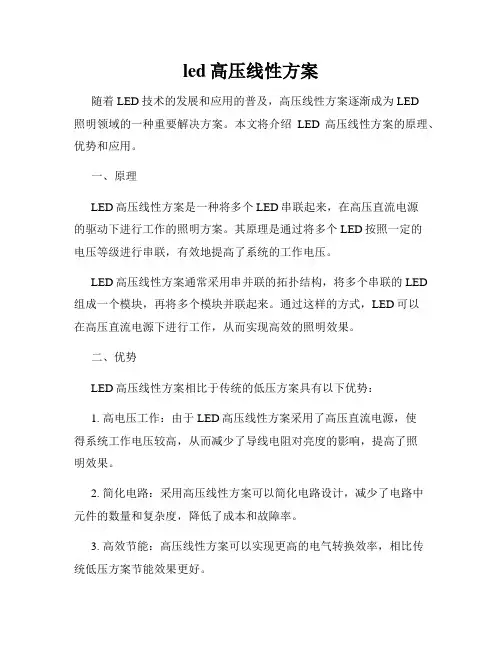

led高压线性方案随着LED技术的发展和应用的普及，高压线性方案逐渐成为LED照明领域的一种重要解决方案。

本文将介绍LED高压线性方案的原理、优势和应用。

一、原理LED高压线性方案是一种将多个LED串联起来，在高压直流电源的驱动下进行工作的照明方案。

其原理是通过将多个LED按照一定的电压等级进行串联，有效地提高了系统的工作电压。

LED高压线性方案通常采用串并联的拓扑结构，将多个串联的LED 组成一个模块，再将多个模块并联起来。

通过这样的方式，LED可以在高压直流电源下进行工作，从而实现高效的照明效果。

二、优势LED高压线性方案相比于传统的低压方案具有以下优势：1. 高电压工作：由于LED高压线性方案采用了高压直流电源，使得系统工作电压较高，从而减少了导线电阻对亮度的影响，提高了照明效果。

2. 简化电路：采用高压线性方案可以简化电路设计，减少了电路中元件的数量和复杂度，降低了成本和故障率。

3. 高效节能：高压线性方案可以实现更高的电气转换效率，相比传统低压方案节能效果更好。

4. 灵活性：LED高压线性方案能够适应不同的照明需求，可以根据实际情况调整LED模块的串联数量和并联数量，灵活性更强。

三、应用LED高压线性方案广泛应用于各种领域的照明需求，特别是需要长条状照明的场景，如办公室、商场、酒店、展览馆等。

1. 室内照明：在室内照明中，LED高压线性方案可以更好地满足长条状照明的需求，如建筑物立面照明、走廊照明、货架照明等。

2. 商业照明：商场、超市、酒店等场所需要大面积、均匀亮度的照明，LED高压线性方案可以提供稳定、高效的照明解决方案。

3. 展览照明：展览馆、博物馆等场所需要精确、柔和的照明效果，LED高压线性方案可以满足对展品照明的需求。

总结：LED高压线性方案通过串并联的方式，提高了系统的工作电压，实现了高效、灵活的照明效果。

在各种场景的室内、商业和展览照明中有着广泛的应用前景。

随着LED技术的不断进步，LED高压线性方案将会在未来的照明领域中发挥更大的作用，为人们的生活带来更好的照明体验。

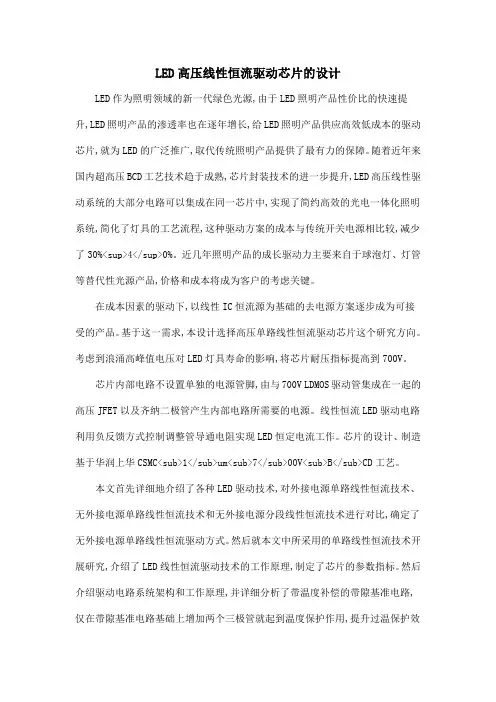

LED高压线性恒流驱动芯片的设计.doc

LED高压线性恒流驱动芯片的设计LED作为照明领域的新一代绿色光源,由于LED照明产品性价比的快速提升,LED照明产品的渗透率也在逐年增长,给LED照明产品供应高效低成本的驱动芯片,就为LED的广泛推广,取代传统照明产品提供了最有力的保障。

随着近年来国内超高压BCD工艺技术趋于成熟,芯片封装技术的进一步提升,LED高压线性驱动系统的大部分电路可以集成在同一芯片中,实现了简约高效的光电一体化照明系统,简化了灯具的工艺流程,这种驱动方案的成本与传统开关电源相比较,减少了30%40%。

近几年照明产品的成长驱动力主要来自于球泡灯、灯管等替代性光源产品,价格和成本将成为客户的考虑关键。

在成本因素的驱动下,以线性IC恒流源为基础的去电源方案逐步成为可接受的产品。

基于这一需求,本设计选择高压单路线性恒流驱动芯片这个研究方向。

考虑到浪涌高峰值电压对LED灯具寿命的影响,将芯片耐压指标提高到700V。

芯片内部电路不设置单独的电源管脚,由与700V LDMOS驱动管集成在一起的高压JFET以及齐纳二极管产生内部电路所需要的电源。

线性恒流LED驱动电路利用负反馈方式控制调整管导通电阻实现LED恒定电流工作。

芯片的设计、制造基于华润上华CSMC1um700VBCD工艺。

本文首先详细地介绍了各种LED驱动技术,对外接电源单路线性恒流技术、无外接电源单路线性恒流技术和无外接电源分段线性恒流技术进行对比,确定了无外接电源单路线性恒流驱动方式。

然后就本文中所采用的单路线性恒流技术开展研究,介绍了LED线性恒流驱动技术的工作原理,制定了芯片的参数指标。

然后介绍驱动电路系统架构和工作原理,并详细分析了带温度补偿的带隙基准电路,仅在带隙基准电路基础上增加两个三极管就起到温度保护作用,提升过温保护效果;同时设计了带温度补偿的高压恒流驱动电路,当芯片结温上升到110度,输出驱动电流急剧下降,提高电路的可靠性。

led驱动方案

led驱动方案LED (Light Emitting Diode) 是近年来广泛应用于照明、显示等领域的一种新型光源。

它具有高效、长寿命、环保等优点，越来越受到人们的关注和喜爱。

然而，作为一种电子元件，LED 也需要驱动方案来保证其正常工作。

在本文中，我们将探讨 LED 驱动方案的重要性以及不同的实现方法。

首先，让我们来了解一下为什么 LED 需要驱动方案。

与传统的白炽灯泡不同，LED 是一种电压敏感的光源。

为了使 LED 发光，我们需要在其正向电压下施加合适的电流。

而这个电流需要由外部设备来提供，即驱动方案。

驱动方案不仅要能够保证电流的稳定性和可调节性，还要兼顾光的亮度和色温等方面的要求。

在 LED 驱动方案中，最常见的一种是恒流驱动方式。

恒流驱动通过将电流控制在一个恒定的数值范围内，来确保 LED 的亮度稳定。

这种驱动方式的优势在于可靠性高、抗干扰能力强，并且可以实现对亮度的精确控制。

常见的恒流驱动电路包括线性恒流源和开关恒流源。

线性恒流源简单可靠，但效率较低，主要用于需求较低的场景，如小功率指示灯。

而开关恒流源则采用了开关电路的原理，效率更高，适用于大功率 LED 照明系统。

此外，还有一种常见的驱动方式是脉宽调制（PWM）。

脉宽调制是通过改变 LED 通电时间和停电时间之间的占空比来控制亮度。

这种方式适用于一些需要频繁调节亮度的场景，如室内照明和显示屏。

具体实现中，通常会使用微控制器或专用的 LED 驱动芯片来实现 PWM 驱动。

除了恒流驱动和脉宽调制，还有一些其他的 LED 驱动方案，如电流源-电压源混合驱动、调幅调光等。

这些方案一般适用于一些特殊的 LED 应用场景，需要根据具体需求进行选择。

在选择 LED 驱动方案时，需要综合考虑多个因素。

首先是功率需求，即需要驱动的 LED 是哪种功率级别的。

高功率 LED 通常需要采用高效率的驱动方案，以减少能量浪费。

其次是亮度和色温的要求，不同的应用场景对亮度和色温的要求也不一样，需要选择能够满足需求的驱动方案。

第二代调光LED线性无频闪驱动IC—RM903X

第二代调光LED线性驱动IC——RM903XRM903X是第二代调光LED线性驱动的最新成果。

它采用亚成微电子自有专利技术，充分实现恒流控制和效率优化。

与现有的驱动IC相比，RM903X具有更宽的电压适用范围和更高的效率，使用户的光源设计变得更加简单便捷。

第二代调光LED线性驱动IC的标志性特点是：高PF值、无频闪、支持调光。

采用RM903X 的方案可以做到PF值>0.8，几乎适应所有可控硅调光器，不需要去频闪电路即可做到任意亮度无频闪。

更简单、更稳定、更高效能，这是亚成微IC产品不懈的追求。

2014年，亚成微电子率先推出RM9005系列调光LED线性驱动，在业内掀起了线性驱动的新浪潮。

RM903X是亚成微以技术创新引领产品迭代的最新成果。

随着人们对健康光源的需求，RM903X系列必将成为新一代LED光源的首选方案。

产品特点◆芯片可实现无频闪功能◆适应可控硅调光◆高PF值（PF>0.8）◆OTP过温保护点可调◆芯片应用无EMI 问题◆内置600V高压MOS◆不需要电感器件◆多芯片并联应用应用领域◆LED灯丝灯◆LED球泡灯◆LED筒灯/射灯◆LED可控硅调光应用典型方案A:RM9036A 120V 4W 灯丝灯方案/ 230V 8W灯丝灯方案B：RM9032A+RM9033A球泡灯方案9W 800lm调光频闪曲线EMI测试报告适应调光器列表RM903X和目前市面上调光IC优势对比：A:无频闪，完全满足欧美认证要求B:功率补偿功能，输入功率随电压变化更小C:恒流输出，光通量随输入电压变化更小D:可通过电阻调节温度保护点E:高性价比：低BOM成本、易规模化生产、高可靠性。

LED照明驱动无频闪系列与线性恒流系列

LED照明驱动系列产品介绍（一）无频闪系列与线性恒流系列
钲铭科电子LED照明驱动IC共分六类产品：隔离式恒流，高功率因数隔离式恒流、非隔离恒流、高功率因数非隔离恒流、线性恒流，智能线性恒流。

下面“秀”两个系列：高PF值无频闪低THD的SM76XX系列以及线性恒流驱动的SM20XX与SM21XX系列。

一、无频闪、高PF、低THD LED照明驱动系列
1.1SM7650（隔离、高PF无频闪）
1.2SM7630（非隔离、高PF无频闪）
1.3SM7352P+SM208ND（消除纹波芯片）
二、线性恒流LED照明驱动系列
2.1SM2082C T8灯管方案
2.2SM2082C E14灯丝灯方案
2.3SM2082C一体化球泡方案
2.4SM2083
2.5SM2086
2.6SM2087
三、智能线性恒流驱动系列
3.1SM2123E RF调光调色温系统方案
3.2SM2133TE情景控制系统方案
四、小结
SM76XX系列的高功率因数、低THD、无频闪LED照明驱动产品，主要应用在面板灯、T管、球泡灯等高性能照明市场。

随着LED照明标准的完善，高功率因数无频闪的应用市场会逐渐放量。

随着高压灯珠成本的降低，SM20XX线性恒流驱动方案迎来了属于她的春天。

近两年来，市场占有量不断放大，目前在一体化以及灯丝灯方案等领域占据较大份额。

照明市场的一批黑马。
