Solidworks工程图转CAD图纸全攻略
(建筑工程管理)S工程图转CAD图纸全攻略
（建筑工程管理）S工程图转CAD图纸全攻略Solidworks工程图转CAD图纸全攻略Solidworks工程图转化成CAD的DWG格式图，而且转换的DWG在AutoCAD打开时不需更改，图层和颜色都可壹丝不差。
壹、Solidworks工程图转CAD图壹般转换1、打开需转换的Solidworks工程图，先查见和设置壹下它的字体，打开菜单：工具–选项–文件属性–注解字体，右面列出的各注解的列表，如点击右面的“注释–零件序号”，显示的是你图纸“注释”和“零件序号”的字体的设置。
如图2、把注释、零件序号、尺寸、细节、截面等全部设定好。
字体：“尺寸”的字体应设置为英文字体，如“TimesNewRoman”、“Arial”等，其他壹般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312”。
（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体且不重要，重要的是你必须牢记字体的名字，壹个字符都不能错，等壹会要用。
最简单的办法是用鼠标右键的“复制”。
（注意：字体用得越少越好，不然转换时易出错）字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
3、在SolidWorks安装目录下的data目录中找到drawfontmap.txt文件，这就是转换的字体文件。
打开它，在最后壹行添加：你刚才复制的字体名+空格（随意）+你刚才复制的字体名。
“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。
4、保存drawfontmap.txt文件。
5、操作：文件–另存为，保存类型为DWG或DXF就OK了。
在AutoCAD中打开刚才转换的DWG的文件，应该转换的比较成功了，如果你觉得满意下面的《设置映射文件——图层、线型》和高级篇《壹键搞定——VBA宏》你能够不必见了。
二、进阶设置映射文件–图层、线型上面我们讨论了Solidworks工程图到AutoCAD图纸的壹般转换，这样转换出来的图纸能够满足壹般的要求，但它所有的物体都是在同壹图层上的，如果需要在AutoCAD进壹步编辑和打印比较麻烦。
solidworks工程图转化成CAD的DWG格式图
程图转化成CAD的DWG格式图，而且转换的DWG 在AutoCAD 打开时不需更改，图层和颜色都可一丝不差。

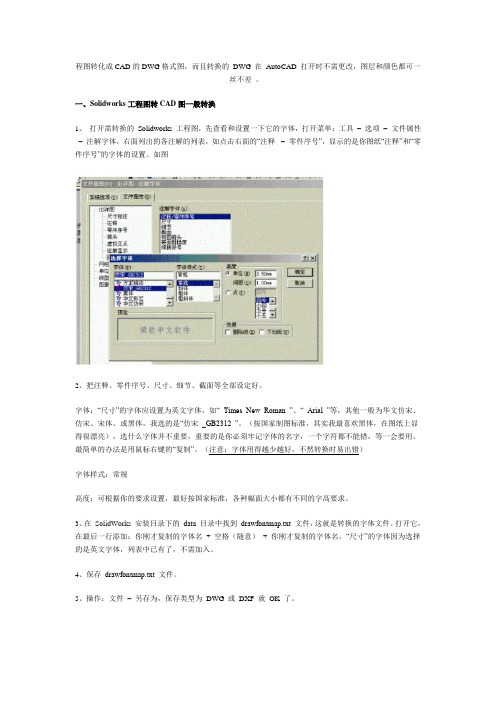

一、Solidworks工程图转CAD图一般转换1、打开需转换的Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具–选项–文件属性–注解字体，右面列出的各注解的列表，如点击右面的“注释–零件序号”，显示的是你图纸“注释”和“零件序号”的字体的设置。
如图2、把注释、零件序号、尺寸、细节、截面等全部设定好。
字体：“尺寸”的字体应设置为英文字体，如“ Times New Roman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312 ”。
（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。
最简单的办法是用鼠标右键的“复制”。
（注意：字体用得越少越好，不然转换时易出错）字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
3、在SolidWorks安装目录下的data 目录中找到drawfontmap.txt 文件，这就是转换的字体文件。
打开它，在最后一行添加：你刚才复制的字体名+ 空格（随意）+ 你刚才复制的字体名。
“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。
4、保存drawfontmap.txt 文件。
5、操作：文件–另存为，保存类型为DWG 或DXF 就OK 了。
在AutoCAD 中打开刚才转换的DWG 的文件，应该转换的比较成功了，如果你觉得满意下面的《设置映射文件——图层、线型》和高级篇《一键搞定——VBA宏》你可以不必看了。
二、进阶设置映射文件–图层、线型上面我们讨论了Solidworks 工程图到AutoCAD 图纸的一般转换，这样转换出来的图纸可以满足一般的要求，但它所有的物体都是在同一图层上的，如果需要在AutoCAD 进一步编辑和打印比较麻烦。
如何将solidworks图形转化为CAD
如何将solidworks图形转化为CAD
在solidworks中，可以通过不同的设计构思与试验绘制草图来建立3D模型。
它与CAD的结合使用也是非常普遍的，它能把图形通过图纸的格式转换成适用于CAD格式的图形。
下面我们一起操作吧
第一步：点击打开一个solidworks图形，选择要转换的图形文件点击打开按钮
第二步：图形打开后，点击上边左角的新建按钮，再点击下拉菜单里的从零件装配体制作工程图进行转换文件
第三步：进入图纸格式大小编辑窗口，点击自定义图纸大小，将宽度和高度值设定大于实际图形大小，然后点击确定
第四步：工程图纸出现，把右侧的图形用鼠标点击拽到左侧的图纸上面，然后选中使用自定义比例将比例值设定为1:1
第五步：图形设置好，点击上面的保存按钮下拉选中另存为
第六步：进入另存为窗口选好要保存的位置，选好保存类型点击保存就可以了
第七步：打开cad，在上角点击打开按钮打开保存的图形
第八步：选择文件窗口出现，找到转换好的图形文件点击右下角的打开，打开图形
最后一步：图形打开，图形格式转换成功。
Sw工程图转换为CAD图纸 高级篇
三、高级篇一键搞定两篇我们已讨论了转换问题，本篇涉及到具体的转换并不多，而是介绍Solidworks 的另一个有用的工具——宏。
其实，其他Solidworks 的操作也可以如此简化的。
你是否觉得，每次转换的时候很繁，需东点西选，经常容易搞错另存为的格式，讨厌的映射文件每次出现，等待你更改？下面我们摆平它！1?? 在Solidworks 中操作：文件/ 另存为，选择保存类型为DWG 或DXF ，点击选项，出现“输出选项”对话框，选择“每次保存时不显示映射”，重新输出一遍。
使映射设置对话框在输出的时候不再显示。
2?? 在Solidworks 中操作：工具/ 宏操作/ 录制3?? 把输出DWG 文件的操作再来一遍。
然后操作：工具/ 宏操作/ 停止，会出现宏的“另存为”对话框。
4?? 取名保存宏。
5?? 操作：工具/ 宏操作/ 编辑，选择我们刚才保存的宏。
VBA 打开了宏。
可以看见我们刚才执行的操作是把打开的工程图保存成一个文件。
如果打开其他Solidworks 工程图bbb ，执行这个宏，结果会把这个图转换成DW G 文件，但文件名仍然是，这当然不行，我们来改进一下。
6?? 把全部代码删除，输入以下代码：（直接从网页拷贝、粘贴吧，保证不会错）Dim swApp As ObjectDim Part As ObjectDim Filename As StringDim No As IntegerDim Title As StringSub main()Set swApp =Set Part =Filename = ()No = Len(Filename)Filename = Left(Filename, No - 7)Filename & ".DWG", 0, True, FalseTitle =Set Part = NothingTitlex = MsgBox(" 已保存为DWG 文件", 0)End Sub7?? 解释一下代码的功能，熟悉VB 的朋友可以跳过此部的分析，直接看下一段。
SW与CAD之间的转换
已有不少高手对 Solidworks 工程图转为 AutoCAD dwg 图纸进行了探讨，但都不全面。
根据本人多年的经验，现总结出来，奉献给大家分享。
转换过程只需点一次鼠标就可搞定，而且转换的 dwg 在 AutoCAD 打开时不需更改，连图层和颜色都可一丝不差。
好了，不罗嗦了，下面就让我们开始吧！首先，洗净手脚，泡杯龙井……。
有条件的朋友可以来杯“鸟窝咖啡”，或干脆来杯白开水，因为可能要忙一会儿，对了！忘了上趟厕所，（还要重新洗手）。
我们有一些工作要做，想要日后享福，必须先麻烦一点。
一、初级篇一般转换1•打开需转换的 Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具 / 选项 / 文件属性 / 注解字体。
右面列出的各注解的列表，如点击右面的“注释 / 零件序号”。
显示的是你图纸“注释”和“零件序号”的字体的设置。
如图2•把注释 / 零件序号、尺寸、细节、截面、……全部按你的要求设定。
字体：“尺寸”的字体应设置为英文字体，如“ Times New Roman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312 ”。
（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。
最简单的办法是用鼠标右键的“复制”。
注意：字体用得越少越好，不然转换时易出错。
字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
什么？你不知道国家标准，这可是机械制图的根本，自己去找本中华人民共和国机械制图国家标准去看看吧，大街上到处都是！3•在 SolidWorks 安装目录下的 data 目录中找到 drawfontmap.txt 文件，这就是转换的字体文件。
打开它，在最后一行添加：你刚才复制的字体名 + 空格（随意） + 你刚才复制的字体名。
sw转换cad
Solidworks 工程图转换为AutoCAD 图纸全攻略已有不少高手对Solidworks 工程图转为AutoCAD dwg 图纸进行了探讨，但都不全面。
根据本人多年的经验，现总结出来，奉献给大家分享。
转换过程只需点一次鼠标就可搞定，而且转换的dwg 在AutoCAD 打开时不需更改，连图层和颜色都可一丝不差。
好了，不罗嗦了，下面就让我们开始吧！首先，洗净手脚，泡杯龙井……。
有条件的朋友可以来杯“鸟窝咖啡”，或干脆来杯白开水，因为可能要忙一会儿，对了！忘了上趟厕所，（还要重新洗手）。
我们有一些工作要做，想要日后享福，必须先麻烦一点。
一、初级篇一般转换1• 打开需转换的Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具/ 选项/ 文件属性/ 注解字体。
右面列出的各注解的列表，如点击右面的“注释/ 零件序号”。
显示的是你图纸“注释”和“零件序号”的字体的设置。
如图2• 把注释/ 零件序号、尺寸、细节、截面、……全部按你的要求设定。
字体：“尺寸”的字体应设置为英文字体，如“ Times New Roman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312 ”。
（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。
最简单的办法是用鼠标右键的“复制”。
注意：字体用得越少越好，不然转换时易出错。
字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
什么？你不知道国家标准，这可是机械制图的根本，自己去找本中华人民共和国机械制图国家标准去看看吧，大街上到处都是！3• 在SolidWorks 安装目录下的data 目录中找到drawfontmap.txt 文件，这就是转换的字体文件。
打开它，在最后一行添加：你刚才复制的字体名+ 空格（随意）+ 你刚才复制的字体名。
solidworks2012工程图导出CAD图纸详细教程
Solidworks转CAD教程步骤如下：1.Solidworks工程图里新建必要的图层，尺寸标注、形位公差、注释等要有图层属性。
图1-12.Solidworks工程图出好之后，另存为.dwg格式，点击选项按钮。
3.版本根据自己电脑的CAD版本选择，字体选择“仅限于Autocad标准〞，线条样式“Autocad 标准样式〞，自定义映射solidworks到DXF/DWG下的“激活〞前面的方框打勾。
然后点击“确定〞按钮，弹出图3-2对话框。
图3-1图3-24.新建图层：①轮廓线：定义图层：轮廓线，黑色，可见边线/粗3，见图4-1。
图4-1映射实体：轮廓线，BL，BYLAYER，几何体，见图4-2。
图4-2定义图层：隐藏线，粉红色，隐藏边线/细，见图4-3。
图4-3映射实体：隐藏线，BL，BYLAYER，隐藏线，见图4-4。
图4-4定义图层：剖面线，黑色，区域剖面线/填充/细，见图4-5。
图4-5映射实体：剖面线，BL，BYLAYER，剖面线〔注意：是如图位置的剖面线〕，见图4-6。
图4-6④局部视图边界：定义图层：局部视图边界，黑色，局部视图边界/细，见图4-7。
图4-7映射实体：局部视图边界，BL，BYLAYER，局部视图边界，见图4-8。
图4-8⑤打断视图：定义图层：打断视图，黑色，折断线/细，见图4-9。
图4-9映射实体：，打断视图，BL，BYLAYER，折断线，见图4-10。
图4-105.建立好图层后，如图5-1。
点击左下角的“〞“浏览〞“确定〞。
图5-1图5-26.单击左下角“〞按钮，在弹出图6-1的对话框中单击〞确定〞。
图6-17.单击右下角“确定〞按钮，完成CAD工程图导出。
图7-1。
solidworks的工程图导入CAD注意事项
一）尺寸不对情况
在solidworks输出CAD图时，当切换另存为dwg时，下方有选项按扭，点击进入，如下：
在比例输出1:1中，点击激活，这样修改一次，下次就不用改了
对于后面的基体比例，这个一般是不需要改的，但是如果你在画图时用得比例不是图纸默认得，而是自己自定义得，这个时候这个数值也要修改，比如我在画图时图纸默认比例是1:1，而我自定义了视图比例为2:1,这时你就要在这个基体比例下拉中找到视图比例为2:1这一项，这样输出的图尺寸才是对得，而且由于你自定义的情况不一样，这种情况每次都需要修改
二）尺寸标记出现走样乱码的情况
对于尺寸乱码的情况有两个地方要改
1）在上面的图2选项中参数选择版本为R2010（或着更高版本），在字体中选择truetype，在线条样式中选择AutoCAD格式，
2）在出图时最好把字体都换成TXT的形式，具体步骤为：在工程图中点击选项，进入后选择文档属性，之后点击注解在文本字体中修改字体为TXT
3）切换到尺寸，在文本字体中同样修改为TXT型字体，因为TXT字体是通用得
三）尺寸数值与标记线部分重合；尺寸无法拖动，拖动就走样的情况
在走样的或重合的尺寸的点击一下，确认它使用哪种尺寸标记方式（一般是solidworks带出来的一种）
如SLDDIMSTYLE0，这时，我们就打开尺寸标记样式，选择SLDDIMSTYLE0，点击修改，进入界面，进入后选择文字，在文字位置中的垂直方式中选择—上—，确定就可以了
四）圆显示为菱形的情况
在CAD中：
方法一: 命令：RE~即可，把模型重建一下方法二:那是因为图形的显示精度不高，命令行输入“OP",在弹出的选项选项卡中点击显示子选项，修改圆弧和圆的显示精度值(1000或着更高)，回车确定即可。
Solidworks工程图转C图纸全攻略
S o l i d w o r k s工程图转C图纸全攻略Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998Solidworks工程图转CAD图纸全攻略Solidworks工程图转化成CAD的DWG格式图，而且转换的 DWG 在 AutoCAD 打开时不需更改，图层和颜色都可一丝不差。
一、Solidworks工程图转CAD图一般转换1、打开需转换的 Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具–选项–文件属性–注解字体，右面列出的各注解的列表，如点击右面的“注释–零件序号”，显示的是你图纸“注释”和“零件序号”的字体的设置。
如图2、把注释、零件序号、尺寸、细节、截面等全部设定好。
字体：“尺寸”的字体应设置为英文字体，如“ Times New Roman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312 ”。
（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。
最简单的办法是用鼠标右键的“复制”。
（注意：字体用得越少越好，不然转换时易出错）字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
3、在 SolidWorks 安装目录下的 data 目录中找到文件，这就是转换的字体文件。
打开它，在最后一行添加：你刚才复制的字体名 + 空格（随意） + 你刚才复制的字体名。
“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。
4、保存文件。
5、操作：文件–另存为，保存类型为 DWG 或 DXF 就 OK 了。
在 AutoCAD 中打开刚才转换的 DWG 的文件，应该转换的比较成功了，如果你觉得满意下面的《设置映射文件——图层、线型》和高级篇《一键搞定——VBA宏》你可以不必看了。
如何将solidworks图形转化为CAD
如何将solidworks图形转化为CAD
在solidworks中，可以通过不同的设计构思与试验绘制草图来建立3D模型。
它与CAD的结合使用也是非常普遍的，它能把图形通过图纸的格式转换成适用于CAD格式的图形。
下面我们一起操作吧
第一步：点击打开一个solidworks图形，选择要转换的图形文件点击打开按钮
第二步：图形打开后，点击上边左角的新建按钮，再点击下拉菜单里的从零件装配体制作工程图进行转换文件
第三步：进入图纸格式大小编辑窗口，点击自定义图纸大小，将宽度和高度值设定大于实际图形大小，然后点击确定
第四步：工程图纸出现，把右侧的图形用鼠标点击拽到左侧的图纸上面，然后选中使用自定义比例将比例值设定为1:1
第五步：图形设置好，点击上面的保存按钮下拉选中另存为
第六步：进入另存为窗口选好要保存的位置，选好保存类型点击保存就可以了
第七步：打开cad，在上角点击打开按钮打开保存的图形
第八步：选择文件窗口出现，找到转换好的图形文件点击右下角的打开，打开图形
最后一步：图形打开，图形格式转换成功。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Solidworks工程图转CAD图纸全攻略
出处：本站原创作者：佚名人气：8239次评论: 0 | 我要发表看法
Solidworks工程图转化成CAD的DWG格式图，而且转换的DWG 在AutoCAD打开时不需更改，图层和颜色都可一丝不差。
一、Solidworks工程图转CAD图一般转换
1、打开需转换的Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具–选项–文件属性–注解字体，右面列出的各注解的列表，如点击右面的―注释–零件序号‖，显示的是你图纸―注释‖和―零件序号‖的字体的设置。
如图
2、把注释、零件序号、尺寸、细节、截面等全部设定好。
字体：―尺寸‖的字体应设置为英文字体，如― Times New Roman ‖、― Arial ‖等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是―仿宋_GB2312 ‖。
（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。
最简单的办法是用鼠标右键的―复制‖。
（注意：字体用得越少越好，不然转换时易出错）
字体样式：常规
高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
3、在SolidWorks 安装目录下的data 目录中找到drawfontmap.txt 文件，这就是转换的字体文件。
打开它，在最后一行添加：你刚才复制的字体名+ 空格（随意）+ 你刚才复制的字体名。
―尺寸‖的字体因为选择的是英文字体，列表中已有了，不需加入。
4、保存drawfontmap.txt 文件。
5、操作：文件–另存为，保存类型为DWG 或DXF 就OK 了。
在AutoCAD 中打开刚才转换的DWG 的文件，应该转换的比较成功了，如果你觉得满意下面的《设置映射文件——图层、线型》和高级篇《一键搞定——VBA宏》你可以不必看了。
二、进阶设置映射文件–图层、线型
上面我们讨论了Solidworks 工程图到AutoCAD 图纸的一般转换，这样转换出来的图纸可以满足一般的要求，但它所有的物体都是在同一图层上的，如果需要在AutoCAD 进一步编辑和打印比较麻烦。
接下来，我们在把它设置的更完善些。
1、操作：文件–另存为，选择保存类型为DWG 或DXF ，点击选项，
2、出现―输出选项‖对话框，选中―自定义映射Solidworks 到dxf ‖。
3、再按―确定‖。
系统返回到―另存为‖对话框；按―保存‖；出现Solidworks 到dxf 映射对话框。
4、对AutoCAD 熟悉的朋友应该明白了，这就是设置转换成DWG 文件的图层设置。
点击添加，设置好图层的名称、颜色、和线条式样。
5、点击―映射到实体，这是把你Solidworks 工程图中的各种―实体‖应该放到DWG 文件的哪各图层的设置，点击添加，把各实体分别放到第4 步设定好的图层上去。
有很多，别弄昏了头。
注意：最好不要在这里选颜色和线条样式，而应在第4 步设定，它会自动把颜色和线条样式设置为BYLAYER 熟悉AutoCAD 的朋友都清楚这一点。
如果你不知道为什么，照做就可以了。
6、辛辛苦苦设置了这么多，可千万不能一确定了之，它可不会自动保存！选择―映射文件设定‖，找个目录，起个名字，按―确定‖保存起来。
7、点击―确定‖，完成。
打开转换的DWG 文件，如果有什么不对的地方，回过头来修改设置，重新保存，直到满意为止。
三、高级一键搞定
两篇我们已讨论了转换问题，本篇涉及到具体的转换并不多，而是介绍Solidworks 的另一个有用的工具——宏。
其实，其他Solidworks 的操作也可以如此简化的。
你是否觉得，每次转换的时候很繁，需东点西选，经常容易搞错另存为的格式，讨厌的映射文件每次出现，等待你更改？下面我们摆平它！
1、在Solidworks 中操作：文件–另存为，选择保存类型为DWG 或DXF ，点击选项，出现―输出选项‖对话框，选择―每次保存时不显示映射‖，重新输出一遍。
使映射设置对话框在输出的时候不再显示。
2、在Solidworks 中操作：工具–宏操作–录制
3、把输出DWG 文件的操作再来一遍。
然后操作：工具–宏操作–停止，会出现宏的―另存为‖对话框。
4、取名保存宏。
5、操作：工具–宏操作–编辑，选择我们刚才保存的宏。
可以看见我们刚才执行的操作是把打开的工程图保存成一个aaa.DWG 文件。
如果打开其他Solidworks 工程图bbb ，执行这个宏，结果会把这个图转换成DWG 文件，但文件名仍然是aaa.dwg ，这当然不行，我们来改进一下。
6、把全部代码删除，输入以下代码：（直接从网页拷贝、粘贴吧，保证不会错）
Dim swApp As Object
Dim Part As Object
Dim Filename As String
Dim No As Integer
Dim Title As String
Sub main()
Set swApp = Application.SldWorks
Set Part = swApp.ActiveDoc
Filename = Part.GetPathName()
No = Len(Filename)
Filename = Left(Filename, No – 7)
Part.SaveAs2 Filename & ―.DWG‖, 0, True, F alse
Title = Part.GetTitle
Set Part = Nothing
swApp.CloseDoc Title
x = MsgBox(‖ 已保存为DWG 文件―, 0)
End Sub
7、解释一下代码的功能，熟悉VB 的朋友可以跳过此部的分析，直接看下一段。
A 部分：定义变量。
让程序以相同的文件名把DWG 文件保存在Solidworks 工程图相同的文件夹内。
（如果Solidworks 工程图文件名为：XXX. SLDDRW 则AutoCAD 图纸的文件名为：XXX.DWG ）。
此部分不可删除和省略。
B 部分：转换完成后关闭Solidworks 工程图，这对同时需转换大量的工程的话十分有用。
如果你转换后不想关闭图纸的话，删了它。
C 部分：转换后出现一个信息框：―已保存为DWG 文件‖。
增加这个部分的原因是因为：实现一键操作后，如果一次需转换大量的图纸，转换时太爽了，有时按键按得太快，系统有时会―发病‖。
如果把―已保存为DWG 文件‖换成：
‖ 文件已转成: ―& Title & ―.DWG‖ 。
信息框就输出转换后的文件名。
在这里，你可能觉得没用，但如果你在C 部分后再增加一个D 部分：打开同目录中的下一个工程图，用循环语句全部转换，哈哈！……可以同时转换成千上万个工程图，没有C 部分来检查和监测一下，你根本不知道程序运转到什么地方了，还以为死机了呢。
你觉得没用的话也可以删了它。
8、直接关闭VBA 宏编辑器，在更改的时候它会自动保存。
所已在更改的时候要小心点。
9、添加―宏‖ TOOLBAR ，一键搞定它。
操作：工具–自定义，出现―自定义‖对话框；选命令–宏，把右面的人头小图标往你需要的工具栏上拖，松手；出现―自定义宏按钮‖对话框；按右边的文件选择按钮，出现―宏路径‖对话框
10、选择我们刚才编辑过的宏文件，按―打开‖；此时你可以在―自定义宏按钮‖对话框中设置―快捷键‖，这对经常要用到转换的朋友也十分有用。
此时也可以用―选择图象‖给此按钮换一个与众不同的图标。
11、点击―确定‖，再确定。
12、好了！现在打开一张工程图，点击刚才拖出来的按钮，DWG 输出一键结束。
