SolidWorks工程图的规范化处理
SolidWorks工程图的规范化处理
1、问题的提出
SolidWorks在机械设计中的显著特点，在于它能直接由三维模型生成二维工程图，不需要设计人员重新绘制。
但SolidWorks生成的二维工程图是一个纯粹的几何关系表达.而二维工程图是一种特殊的工程语言，国家标准《机械制图》(GB4458.1-84,GR4457.5-84)对二维工程图的表达有具休的规定，如对称几何关系的表达，轴的剖视表达，机件的肋、轮辐及薄壁的剖视表达，不同零件剖面线的方向与疏密程度、零件编号、基准符号大小等等。
二维工程图中出现的这些人为制定的标准、特殊表达方法，在SolidWorks生成的工程图中是不存在的，因此需要设计人员按照国家《机械制图》标准进行修改，才能形成完整的工程图。
2 、SolidWorks工程图规范化处理的研究
下面以某一传动机为例，说明对SolidWorks工程图规范化处理的方法。
2.1、剖面线的编辑
国家《机械制图》标准规定:在剖视图中，相接触的两零件的剖面线方向相反。
3个或3个以上零件相接触时，除其中2个零件的剖面线倾斜方向不同外，第3个零件应采用不同的剖面线间隔。
对一些实心杆件(如轴、拉杆等)和一些标准件(如螺母、螺栓、销等)，若剖切平面通过其轴线(或对称线)，则不画剖面线。
而由SolidWorks转化的工程图，如图1所示、剖切到的部位一律加剖面线，且剖面线倾斜方向和间隔(或疏密大小)都是一样的，因此需要设计人员重新编辑。
剖面线的编辑包括剖面线的添加与删除，剖面线倾斜方向和疏密大小的改变。
编辑剖面线的方法为:
(1)单击所要编辑的区域，SolidWorks以该点向四周搜索一封闭区域，并在封闭区域的周围用绿线显示，同时出现编辑剖面线属性管理器，如图3所示。
(2)将"材质剖面线"，前面的"V"去掉，对话框上面的灰色显示变为高亮显示，此时剖面线处于编辑状态。
(3)选择"无"前面的单选按钮，则删除封闭区域里的剖面线;改变"剖面线图样比例"的大小，则改变剖面线的疏密大小，值越大，剖面线越密，反之，剖面线越疏;改变"剖面线图样角度"的大小，则改变剖面线的倾斜方向，角度值一般取0°或90°。
(4)勾选"上立即应用更改"，则编辑生效。
对于图1的装配图，根据以上的编辑方法，在轴内部单击鼠标，选择剖面线属性管理器中的"无"单选按钮，则删除轴的剖面线。
单击滚动轴承外圈，如图4所不，将"剖面线图样比例"的值改.为3,"剖面线图样角度"的大小改为90在"应用到"下面选择"局部范围"，则外圈与相接触的两零件的剖面线方向相反。
单击滚珠，第一步：在"应用到"下面选择"局部范围"，第二步：选择剖面线属性管理器中的"无"单选按钮，则删除滚珠剖面线。
2.2、辅助线和其它线条的添加
从图1可以看出，SolidWorks只完成几何关系的投影工作，而工程图表达所必须的辅助线(如轴的中心线)、未投影到的线条(如键糟)以及当轴的剖面线删除后，缺失的轴肩线等都不存在，需要设计，人员添加。
添加中心线的方法为:
(1)用鼠标左键单击视图，视图周围出现绿色虚线，此时视图处于选中状态。
(2)单击"草图绘制"工具栏，然后单击"中心线"按钮，将鼠标移到轴的中心线附近，当出现红线时，说明已捕捉到中心线，按下鼠标左键，从左向右拉伸，拉伸时要保持中心线处于平直状态。
其它线条的添加方法与画草图方法一样，不同的是，要用"线型"工具栏里的"线粗"按钮，将添加的线条改为轮廓线相同的粗细，如图5所示。
按以上方法操作添加的线条会嵌人到原视图里，也就是说，当原视图移动时，添加的内容会跟着移动，不会造成线条错乱现象。
2.3、多余线条的处理
SolidWorks在生成二维工程图时，会产生一些多余的线，如圆角处的过渡线等，根据国家《机械制图》标准，没有这些线。
如果用"删除"命令，则会将整个视图完全删除，显然"删除"命令不行，这时可采取以下方法:用鼠标右键单击多余的线条，在出现的快捷菜单上单击"隐藏边线"按钮，则多余的线条被隐藏起来，打印时也打印不出，图2是规范化处理后传动机剖面图。
2.4、基准符号大小编样
在SolidWorks"注释"工具栏里尽管有"基准特征"按钮，但标注的基准符号.大小不可编辑，因而很难与工程图比例协调，如图6.7所示。
解决办法是建立一个基准符号的块(类似AutoCAD中的块定义)。
先绘制基准符号，采用"践型"工具加粗其轮廓边界;然后用"注释"工具栏里的"注释"命令在基准符号里添上字母A。
将基准符号和字母A选中，选择[工具]-[块]-[制作]命令，出现"块实例"属性管理器，单击编辑(E)按钮进人"块定义"属性管理器，在其中设定块的名称，基准点中设定块的参照点，也是块缩放的参照基准，引线点设定块连接到引线上的接触汽;最后在封比单击鼠标右键，在快捷莱单中选择[保存到文件]，块文件的后缀为.sldblk。
在SolidWorks工程图中引用块时，选择"注释"工具栏上的"块"命令，出现"块实例"属性管理器，如图8所示，在属性管理器中设定其大小与方向。
3、结语
利用SolidWorks进行三维模型设计，再从三维模型转换成二维工程图，是该软件的核心之一，也是现代计算机辅助设计的发展趋势。
虽然SolidWorks二维工程图的编辑功能不及AutoCAD，但SolidWorks有强大的视图表达能力，能在二维工程图中作标准三视图、投影视图、辅助视图、剖面视图、旋转剖视图、局部视图等，这些高效、快捷的功能是AutoCAD 无法比拟的。

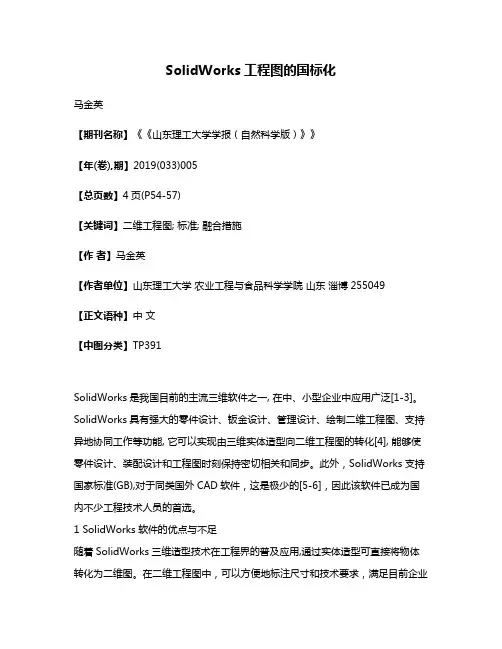

SolidWorks工程图的国标化
SolidWorks工程图的国标化马金英【期刊名称】《《山东理工大学学报（自然科学版）》》【年(卷),期】2019(033)005【总页数】4页(P54-57)【关键词】二维工程图; 标准; 融合措施【作者】马金英【作者单位】山东理工大学农业工程与食品科学学院山东淄博255049【正文语种】中文【中图分类】TP391SolidWorks是我国目前的主流三维软件之一, 在中、小型企业中应用广泛[1-3]。
SolidWorks具有强大的零件设计、钣金设计、管理设计、绘制二维工程图、支持异地协同工作等功能, 它可以实现由三维实体造型向二维工程图的转化[4], 能够使零件设计、装配设计和工程图时刻保持密切相关和同步。
此外，SolidWorks支持国家标准(GB),对于同类国外CAD软件，这是极少的[5-6]，因此该软件已成为国内不少工程技术人员的首选。
1 SolidWorks软件的优点与不足随着SolidWorks三维造型技术在工程界的普及应用,通过实体造型可直接将物体转化为二维图。
在二维工程图中，可以方便地标注尺寸和技术要求，满足目前企业特别是中小型企业的需要。
SolidWorks可按国内通用的第一角画法作标准投影视图、辅助视图、各种剖视图等[7-8]，只要确定好投影方向、剖切位置和范围，二维表达图立即生成，方便、高效。
但在SolidWorks 环境中，用实体生成的三视图基本上是按投影规律形成的，许多地方不符合目前的国家标准。
对图样画法而言，国家标准《技术制图》、《机械制图》中规定了各种画法，其中许多是不按投影规律的人为规定。
如自由配置的向视图、局部视图、斜视图，过轴线剖切的实心杆件、纵切时筋板的不剖处理，均匀分布、相同结构的简化画法，旋转结构的假想剖切处理等等，这些人为规定，SolidWorks产生的图形不能解决，必须进行相关内容的调整和修改才能最终符合国家标准。
众所周知，图形是工程界的语言，图形要按标准规定，要准确、正确、简洁地反映零件的内、外形结构，因此图形表达方式既按标准又要灵活，不能完全依赖软件。
SolidWorks工程制图规范简介-6页word资料
MRI组SolidWorks工程制图规范简介一、引用标准该规范主要参考标准有：GB/T4457.4 机械制图图样画法图线GB/T 4458 .4机械制图尺寸注法如有与以上国家标准冲突，以该规范为准。
二、目的该规范用于MRI组SolidWorks图纸的规范绘制，旨在使MRI组所有SolidWorks工程图纸的一致性。
三、主要内容本规范根据SolidWorks的绘图工具，在我国国标制图的基础上，制订了使用SolidWorks工程图绘图的规范。
该规范主要内容有：字体、单位、线性、视图、尺寸标注、尺寸公差、材料明细表及零部件序号等。
四、字体4.1 注解图中注解包括：零件序号、基准点、形位公差、注释、修订云和焊接符号。
该部分字体为：汉仪长仿宋体；字体样式：常规；字号高度5.0mm。
4.2 技术要求技术要求一般位于该图纸的左下角，若左下角位置不够，可移至右下角标题栏上方。
A4、A3和A2图中，“技术要求”字号高度：5.0mm；“技术要求”内容部分字号高度：3.5mm；“技术要求”和“技术要求”内容部分的行距为：空一行，该行字号高度为1.0mm；“技术要求”内容部分之间的行距为：空一行，该行字号高度为0.5mm。
A1和A0图中，“技术要求”字号高度：7.0mm；“技术要求”内容部分字号高度：5.0mm；“技术要求”和“技术要求”内容部分的行距为：空一行，该行字号高度为 1.0mm；“技术要求”内容部分之间的行距为：空一行，该行字号高度为0.5mm。
字体：汉仪长仿宋体；字体样式：常规。
4.3 尺寸图中尺寸包括：角度、弧长、倒角、直径、孔标注、线性、尺寸链和半径。
字体为：汉仪长仿宋体；字体样式：常规；字号高度3.5mm。
4.4 表格字体为：汉仪长仿宋体；字体样式：常规；字号高度3.5mm。
4.5 视图标号图中视图标号包括：辅助视图、局部视图、剖面视图及正交图形。
字体为：汉仪长仿宋体；字体样式：常规；字号高度5.0mm。

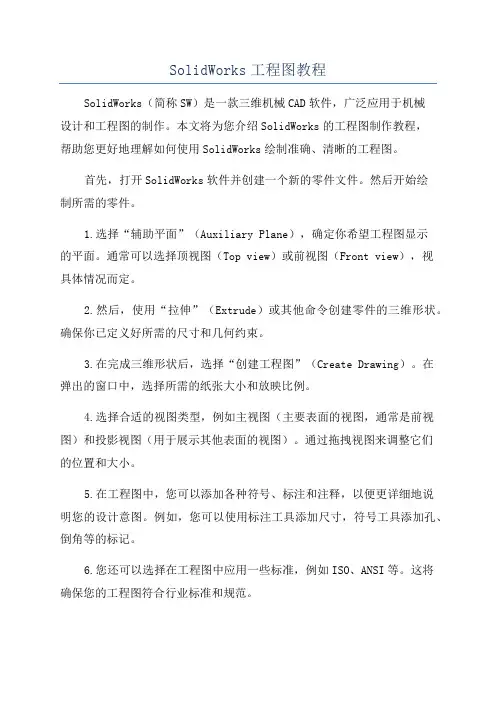

SolidWorks工程图教程
