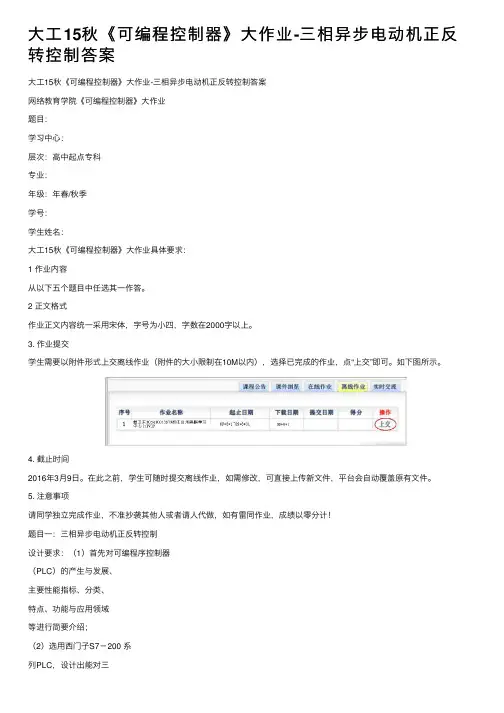

大工15秋《可编程控制器》大作业-三相异步电动机正反转控制答案
⼤⼯15秋《可编程控制器》⼤作业-三相异步电动机正反转控制答案⼤⼯15秋《可编程控制器》⼤作业-三相异步电动机正反转控制答案⽹络教育学院《可编程控制器》⼤作业题⽬：学习中⼼：层次：⾼中起点专科专业：年级：年春/秋季学号：学⽣姓名：⼤⼯15秋《可编程控制器》⼤作业具体要求：1 作业内容从以下五个题⽬中任选其⼀作答。
2 正⽂格式作业正⽂内容统⼀采⽤宋体，字号为⼩四，字数在2000字以上。
3. 作业提交学⽣需要以附件形式上交离线作业（附件的⼤⼩限制在10M以内），选择已完成的作业，点“上交”即可。
如下图所⽰。
4. 截⽌时间2016年3⽉9⽇。
在此之前，学⽣可随时提交离线作业，如需修改，可直接上传新⽂件，平台会⾃动覆盖原有⽂件。
5. 注意事项请同学独⽴完成作业，不准抄袭其他⼈或者请⼈代做，如有雷同作业，成绩以零分计！题⽬⼀：三相异步电动机正反转控制设计要求：（1）⾸先对可编程序控制器（PLC）的产⽣与发展、主要性能指标、分类、特点、功能与应⽤领域等进⾏简要介绍；（2）选⽤西门⼦S7－200 系列PLC，设计出能对三相异步电动机进⾏正反转控制的主电路和继电器控制电路图；（3）对输⼊输出继电器及其它编程元件的地址进⾏分配，画出I/O⼝接线图，列出PLC控制程序（梯形图进⾏截图，语句表可直接拷贝）并对程序作出解释；（4）总结：需要说明的问题以及设计的⼼得体会。
题⽬⼆：三相异步电动机的Y--△起动PLC控制设计要求：（1）⾸先对可编程序控制器（PLC）的产⽣与发展、主要性能指标、分类、特点、功能与应⽤领域等进⾏简要介绍；（2）选⽤西门⼦S7－200 系列PLC，设计出能对三相异步电动机机进⾏Y--△起动的主电路和继电器控制电路图；（3）对输⼊输出继电器及其它编程元件的地址进⾏分配，画出I/O⼝接线图，列出PLC控制程序（梯形图进⾏截图，语句表可直接拷贝）并对程序作出解释；（4）总结：需要说明的问题以及设计的⼼得体会。

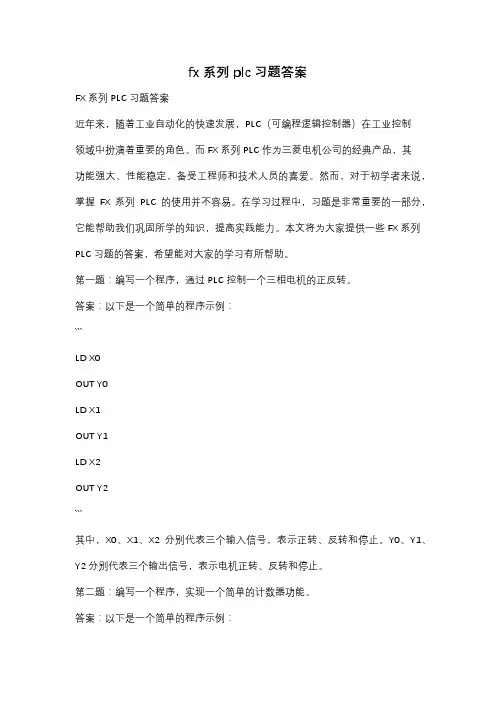

fx系列plc习题答案
fx系列plc习题答案FX系列PLC习题答案近年来，随着工业自动化的快速发展，PLC（可编程逻辑控制器）在工业控制领域中扮演着重要的角色。
而FX系列PLC作为三菱电机公司的经典产品，其功能强大、性能稳定，备受工程师和技术人员的喜爱。
然而，对于初学者来说，掌握FX系列PLC的使用并不容易。
在学习过程中，习题是非常重要的一部分，它能帮助我们巩固所学的知识，提高实践能力。
本文将为大家提供一些FX系列PLC习题的答案，希望能对大家的学习有所帮助。
第一题：编写一个程序，通过PLC控制一个三相电机的正反转。
答案：以下是一个简单的程序示例：```LD X0OUT Y0LD X1OUT Y1LD X2OUT Y2```其中，X0、X1、X2分别代表三个输入信号，表示正转、反转和停止。
Y0、Y1、Y2分别代表三个输出信号，表示电机正转、反转和停止。
第二题：编写一个程序，实现一个简单的计数器功能。
答案：以下是一个简单的程序示例：```LD K1ADD D1MOV D1, D2```其中，K1是一个常数，表示每次计数的增量。
D1是一个数据寄存器，用于存储当前的计数值。
D2是另一个数据寄存器，用于存储上一次的计数值。
第三题：编写一个程序，实现一个简单的温度控制系统。
答案：以下是一个简单的程序示例：```LD K1CMP D1JEQ L1MOV K2, D2OUT Y1JMP L2L1: MOV K3, D2OUT Y2L2:```其中，K1是一个常数，表示设定的目标温度。
D1是一个数据寄存器，用于存储当前的温度值。
K2和K3分别是两个常数，表示温度上限和下限。
Y1和Y2分别是两个输出信号，表示加热和制冷。
通过以上习题的答案，我们可以看到，FX系列PLC的编程语言非常简洁、直观，但却能实现丰富的功能。
在实际应用中，我们可以根据具体的需求，灵活运用PLC的各种指令和功能模块，实现更加复杂的控制任务。
同时，通过不断练习习题，我们可以提高自己的编程能力，更好地应对实际工程中的挑战。
PLC基本逻辑指令及应用—三相异步电动机正反转控制
OB 组织
FB
FC
功能块 功能
DB 数据块
FB1
FC1
DB
OB1
FB2
FB1
FC21
DB
DB
FC1
DB1
变量类型
位
（1字）节 基本数据类型
字 双字 字符 有符号字节 整数 双整数 无符号字节 无符号整数 无符号双整数 浮点数（实数） 双精度浮点数
时间
符号 Bool Byte Word DWord Char Sint Int Dint USInt UInt UDInt Real LReal
I0.0 Q0.0
常闭 触点
SB2 KM2 I0.1 Q0.1
KM2
输出
Q0.1
线圈
KM1
Q0.0
KM1 Q0.2 KM2
Q0.1
“bit” 常开触点
“bit” 常闭触点
“bit” 线圈
左
母
线
右
母
线
KH SB3
I0.3
I0.2
SB1 KM1
SB2 KM2
I0.0 Q0.0 I0.1 Q0.1
KM2
➢ 用字母表示存储区标识符，M表示位存储区、I 表示输入映像区、Q表示输出映像区。
➢ 地址由字节地址和位地址组成
MSB
LSB
7 65 4 32 10
I0
1
2
3
（3）不同存储区寻址 ➢ 字节的寻址:
MSB
LSB
7 65 4 32 10
M0
1
2
3
（3）不同存储区寻址 ➢ 字的寻址:
MSB
LSB
7 65 4 32 10
《可编程控制器》大作业
网络教育学院《可编程控制器》大作业题目：三相异步电动机具有电气联锁的正反转PLC控制学习中心：浙江建设职业技术学院奥鹏学习中心层次：高起专专业：电力系统自动化技术年级： 12 年春季学号：************学生姓名：PLC控制三相异步电动机正反转设计摘要本论文文设计了三相异步电动机的PLC控制电路，就是三相异步电动机的正反转控制，与传统的继电器控制相比，具有控制速度快、可靠性高、灵活性强等优点。
非常实用。
三相异步电动机的应用非常广泛，具有机构简单，效率高，控制方便，运行可靠，易于维修成本低的有点，几乎涵盖了工农业生产和人类生活的各个领域,在这些应用领域中,三相异步电动机运行的环境不同，所以造成其故障的发生也很频繁，所以要正确合理的利用它。
本文研究的这个系统的控制是采用PLC的编程语言----梯形图,梯形语言是在可编程控制器中的应用最广的语言，因为它在继电器的基础上加进了许多功能，使用灵活的指令，使逻辑关系清晰直观，编程容易，可读性强，所实现的功能也大大超过传统的继电器控制电路，可编程控制器是一种数字运算操作的电子系统，它是专为在恶劣工业环境下应用而设计，它采用可编程序的存储器，用来在内部存储执行逻辑运算，顺序控制，定时，计数和算术等操作的指令，并采用数字式，模拟式的输入和输出，控制各种的机械或生产过程。
关键词：PLC 三相异步电动机可编程控制梯形图引言 (1)第一章三相异步电动机基础 (2)1.1三相异步电动机的基本结构 (2)1.1.1 三相异步电动机定子 (2)1.1.2三相异步电动机转子 (3)1.2三相异步电动机的工作原理 (3)1.3三相异步电动机的正反转工作过程 (4)1.3.1 三相异步电动机的原理 (4)1.3.2 三相异步电动机的制动 (4)第二章 PLC基础的知识 (5)2.1关于PLC的定义 (5)2.2PLC与继电器控制的区别 (5)2.3PLC的工作原理 (5)第三章三相异步电动机的PLC控制 (7)3.1三相异步电机的正反转PLC控制 (7)3.2PLC定时器控制电动机正反转互锁的设计 (9)3.2.1 PLC定时器控制电动机正反转电路的主接线图 (9)3.2.2 PLC定时器控制三相异步电动机正反转的梯形图 (10)3.2.3定时器控制电动机正反转的指令表程序 (11)3.2.4 PLC的I/O分配 (11)3.2.5 实体框形图 (12)3.3三相异步电动机使用PLC控制优点 (13)结论 (13)参考文献 (14)致谢................................................................ 错误!未定义书签。
大工可编程控制器大作业答案
大工可编程控制器大作业答案在用户程序执行阶段，PLC按照编写的程序进行逻辑运算、顺序控制、定时、计数和算术等操作。
用户程序执行完毕后，进入输出刷新阶段。
三)输出刷新阶段在输出刷新阶段，PLC将用户程序执行结果写入I/O映象区中的相应单元，同时输出相应的信号给执行机构，控制各种类型的机械或生产过程。
3三相异步电动机正反转控制三相异步电动机是工业中常用的电动机之一，其正反转控制是工业生产中必须掌握的技术之一。
PLC可以实现三相异步电动机正反转控制，其具体实现步骤如下：一)输入部分将三个按钮分别连接到PLC的三个输入端口上，用来控制电机的正转、反转和停止。
二)输出部分将三相异步电动机的三个相分别连接到PLC的三个输出端口上，用来控制电机的正转、反转和停止。
三)程序设计编写PLC程序，实现三个输入端口和三个输出端口的逻辑关系，控制电机的正转、反转和停止。
四)调试在编写完程序后，进行调试，验证程序的正确性和稳定性。
4总结PLC作为一种数字运算操作的电子装置，可以存储和执行命令，进行逻辑运算、顺序控制、定时、计数和算术等操作，并通过数字式和模拟式的输入输出，控制各种类型的机械或生产过程。
在工业生产中，PLC的应用越来越广泛，可以实现三相异步电动机正反转控制等多种控制功能，为工业生产带来了巨大的便利和效益。
During XXX user programs。
the PLC always scans the user program (ladder diagram) in sequence from top to bottom。
When scanning each ladder diagram。
it first scans the control circuit on the left side composed of us contact points。
and performs logicalns on the control circuit composed of contact points in the order of left to right and top to bottom。
国家开放大学电大《可编程控制器应用》机考5套真题题库及答案4
国家开放大学电大《可编程控制器应用》机考5套真题题库及答案盗传必究题库一试卷总分：100答题60分钟客观题一、单项选择题（共10题，共30分）1.以下对PLC的特点描述不正确的是：（）。
A高可靠性是PLC最突出的特点之一B相对于传统电气控制线路，PLC控制系统便于改进和修正C相对于传统电气控制系统，PLC控制系统体积小、质量轻、功耗低D PLC的价格非常低廉 2.根据I/O点数分类，I/O点数为128的PLC属于（）。
A大型PLC B中型PLC C小型PLC D微型PLC 3.（）将微处理器控制的电平信号转换为控制设备所需的电压或电流信号。
A输出模板B导轨C电源模板D输入模板 4.PLC工作过程中，（）是按照顺序对程序进行扫描，并从输入映像区和输出映像区中获得所需数据进行运算、处理，再将程序执行的结果写入寄存执行结果的输出映像区中保存。
A输入采样阶段B程序执行阶段C网络通信D输出刷新阶段 5.一条语句由一个操作码和一个操作数组成，操作数由（）和参数组成。
A标识符B参数C操作码D操作数 6.通电延时定时器（TON）的输入（IN）电路（）时开始定时，当前值大于等于设定值时，其定时器位变为1状态，其常开触点（），常闭触点（）。
A断开、接通、断开B断开、断开、接通C接通、断开、断开D接通、接通、断开7.输入继电器是PLC接受外部输入的开关信号的窗口，下面对其描述正确的是（）。
A输入继电器有线圈和触点B输入继电器触点可以无限制使用C输入继电器的状态仅取决于用户程序的控制D输入继电器只有常开触点8.以下哪项不是S7-200PLC定时器的定时精度？（）A1s B0.1s C0.01s D0.001s9.请从下列语句表选项中选择错误的一个（）。
A CTD C2,2B NOT Q0.0C TOF T35,6D=M0.010.对以下程序段分析正确的是（）。
A如果M0.1的状态设置为“0”，M0.0的状态恒为“1”。
大工15秋《可编程控制器》大作业题目及答案
大连理工大学电源技术大作业姓名学号学习中心：一、整流电路的分类：1、按组成的器件可分为不可控、半控、全控三种；2、按电路结构可分为桥式电路和零式电路；3、按交流输入相数分为单相电路、、三相电路和多相电路；4、按变压器二次侧电流的方向是单向或双向，又分为单拍电路和双拍电路；5、按控制方式可分为相控式电路和斩波式电路（斩波器）；6、按引出方式的不同分中点引出整流电路，桥式整流电路，带平衡电抗器整流电路，环形整流电路，十二相整流电路。
二、单相半波可控整流电路的工作原理1、工作原理电路和波形如图1所示，设u2=U2sinω。
正半周：0＜t＜t1,ug=0,T正向阻断，id=0,uT=u2,ud=0t=t时,加入ug脉冲，T导通，忽略其正向压降，uT=0,ud=u2,id=ud/Rd。
负半周：π≤t＜2π当u2自然过零时，T自行关断而处于反向阻断状态，ut=0,ud=0,id=0。
从0到t1的电度角为α，叫控制角。
从t1到π的电度角为θ，叫导通角，显然α+θ=π。
当α=0，θ=180度时，可控硅全导通，与不控整流一样，当α=180度，θ=0度时，可控硅全关断，输出电压为零。
图1、单相半波可控整流三、单相半波可控整流电路的主要参数及对应计算方法ud 波形为非正弦波，其平均值（直流电压）：ud=(1/2π)u2sin ωtd(ωt)=(0.45u2)[1+cos α)/2]由上式可见，负载电阻Rd 上的直流电压是控制角α的函数，所以改变α的大小就可以控制直流电压Ud 的数值，这就是可控整流意义之所在。
流过Rd 的直流电流Id ：Id=(Ud/Rd)=0.45(u2/Rd)×[(1+cos α)/2]Ud 的有效值（均方根值）：流过Rd 的电流有效值：I=U/Rd=(U2/Rd)由于电源提供的有功功率P=UI ，电源视在功率S=U2I （U2是电源电压有效值），所以功率因数：cos ψ=P/S= 由上式可见，功率因数cos ψ也是α的函数，当α=0时，cos ψ=0.707。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网络教育学院《可编程控制器》大作业题目：学习中心：层次：高中起点专科专业：年级：年春/秋季学号：学生姓名：大工15秋《可编程控制器》大作业具体要求：1 作业内容从以下五个题目中任选其一作答。
2 正文格式作业正文内容统一采用宋体，字号为小四，字数在2000字以上。
3. 作业提交学生需要以附件形式上交离线作业（附件的大小限制在10M以内），选择已完成的作业，点“上交”即可。
如下图所示。
4. 截止时间2016年3月9日。
在此之前，学生可随时提交离线作业，如需修改，可直接上传新文件，平台会自动覆盖原有文件。
5. 注意事项请同学独立完成作业，不准抄袭其他人或者请人代做，如有雷同作业，成绩以零分计！题目一：三相异步电动机正反转控制设计要求：（1）首先对可编程序控制器（PLC）的产生与发展、主要性能指标、分类、特点、功能与应用领域等进行简要介绍；（2）选用西门子S7－200 系列PLC，设计出能对三相异步电动机进行正反转控制的主电路和继电器控制电路图；（3）对输入输出继电器及其它编程元件的地址进行分配，画出I/O口接线图，列出PLC控制程序（梯形图进行截图，语句表可直接拷贝）并对程序作出解释；（4）总结：需要说明的问题以及设计的心得体会。
题目二：三相异步电动机的Y--△起动PLC控制设计要求：（1）首先对可编程序控制器（PLC）的产生与发展、主要性能指标、分类、特点、功能与应用领域等进行简要介绍；（2）选用西门子S7－200 系列PLC，设计出能对三相异步电动机机进行Y--△起动的主电路和继电器控制电路图；（3）对输入输出继电器及其它编程元件的地址进行分配，画出I/O口接线图，列出PLC控制程序（梯形图进行截图，语句表可直接拷贝）并对程序作出解释；（4）总结：需要说明的问题以及设计的心得体会。
题目三：运料小车三位控制系统设计运料小车控制示意图如下图所示，小车在初始状态时停在中间，限位开关I0.0为ON，按下起动按钮I0.3，小车开始右行，并按图所示的顺序运动，最后返回并停在初始位置。
设计要求：（1）首先对可编程序控制器（PLC）的产生与发展、主要性能指标、分类、特点、功能与应用领域等进行简要介绍；（2）设计选用西门子S7－200 系列PLC，画出控制系统的顺序功能图，列出PLC控制程序（梯形图进行截图，语句表可直接拷贝）并对程序作出解释；（3）总结：需要说明的问题以及设计的心得体会。
题目四：三层电梯的PLC控制系统设计设计要求：（1）首先对可编程序控制器（PLC）的产生与发展、主要性能指标、分类、特点、功能与应用领域等进行简要介绍；（2）设计选用西门子S7－200 系列PLC，控制要求：①电梯内设置楼层呼叫按钮，到达楼层数指示；②电梯外设置上行与下行呼叫按钮，运行方向指示与到达楼层数指示；③没有呼叫信号时，电梯可停留在任一层。
附加可选功能：增加变频器实现电动机的速度控制。
保护要求：系统需设短路保护、过载保护、失压和欠压保护、电机超速保护。
（3）对输入输出继电器及其它编程元件的地址进行分配，画出I/O接线图及三层电梯主电路，列出PLC控制程序（梯形图进行截图，语句表可直接拷贝）并对程序作出解释；（4）总结：需要说明的问题以及设计的心得体会。
题目五：十字路口交通灯控制设计起动后，南北红灯亮并维持30s。
在南北红灯亮的同时，东西绿灯也亮，东西绿灯亮25s 后闪亮，3s后熄灭，东西黄灯亮，黄灯亮2s后，东西红灯亮，与此同时，南北红灯灭，南北绿灯亮。
南北绿灯亮25s后闪亮，3s后熄灭，南北黄灯亮，黄灯亮2s后，南北红灯亮，东西红灯灭，东西绿灯亮。
依次循环。
十字路口交通灯控制示意图及时序图如下图所示。
设计要求：（1）首先对可编程序控制器（PLC）的产生与发展、主要性能指标、分类、特点、功能与应用领域等进行简要介绍；（2）设计选用西门子S7－200 系列PLC，对其I/O口进行分配，列出PLC控制程序（梯形图进行截图，语句表可直接拷贝）并对程序作出解释；（3）总结：需要说明的问题以及设计的心得体会。
题目一：三相异步电动机正反转控制1 可编程序控制器PLC的概况1.1 PLC的定义早期的可编程控制器是为了取代继电器控制线路，采用存储器程序指令完成顺序控制而设计的。
它仅有逻辑运算、定时、计数等功能，采用开关量控制，实际只能进行逻辑运算，所以称为可编程逻辑控制器，简称PLC（Programmable Logic Controller）。
进入20世纪80年代后，采用了16位和少数32位微处理器构成PLC，使得可编程逻辑控制器在概念、设计、性能上都有了新的突破。
采用微处理器之后，这种控制器的功能不再局限于当初的逻辑运算，增加了数值运算、模拟量的处理、通信等功能，成为真正意义上的可编程控制器（Programmable Controller），简称为PC。
但是为了与个人计算机PC（Personal Computer）相区别，长将可编程控制器仍成为PLC。
随着可编程控制器的不断发展，其定义也在不断变化。
国际电工委员会（IEC）曾于1982年11月颁布了可编程控制器标准草案第一稿，1985年1月发表了第二稿，1987年2月又颁布了第三稿。
1987年颁布的可编程控制器的定义如下：“可编程逻辑控制器是专为在工业环境下应用而设计的一种数字运算操作的电子装置，是带有存储器、可以编制程序的控制器。
它能够存储和执行命令，进行逻辑运算、顺序控制、定时、计数和算术运算等操作，并通过数字式和模拟式的输入、输出，控制各种类型的机械或生产过程。
可编程控制器及其相关的外围设备，都应按易于工业控制系统形成一个整体、易于扩展其功能的原则设计。
1.2 PLC的工作原理PLC实质上是一种专用与工业控制的计算机，其硬件结构基本上与微型计算机相近，在结构上分为固定式和组合式（模块式）两种，固定式PLC包括CPU板，I/O板，显示面板，内存块，电源等，这些元素组合成一个不可拆卸的整体。
模块式PLC包括CPU模块，I/O模块，内存模块，电源模块，底板或机架。
这些模块可以按照一定的规则组合配置。
按照可编程控制器系统的构成原理，可编程控制器系统由传感器，可编程控制器和执行器组成，可编程控制器通过循环扫描输入端口的状态，执行用户程序来实现控制任务，其操作过程如下图1所示。
图1.1 PLC操作过程PLC输入模块的输入信号状态与传感器信号相对应，为传感器信号经过隔离和滤波后的有效信号。
开关量输入电路通过识别传感器0、1电平，识别开关的通断。
CPU在每个扫描周期的开始扫描输入模块的信号状态，并将其状态送入到输入映像寄存器区域；CPU根据用户程序中的程序指令来处理传感器信号，并将其处理的结果送到输出映像寄存器。
现代的PLC已经具备了处理模拟量的功能，但是相对于开关量的处理较复杂一些。
PLC输出模块具有一定的负载驱动能力，在额定负载以内，直接和负载相连，可以驱动相应的执行器。
在PLC处于运行状态时，从内部处理、通信操作、程序输入、程序执行、程序输出，一直循环扫描工作。
1.3 PLC的应用领域目前，PLC在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、保及文化娱乐等各个行业，使用情况大致可归纳为以下几类：（1）开关量的逻辑控制这是PLC最基本、最广泛的应用领域，可用它取代传统的继电器控制电路，实现逻辑控制、顺序控制，既可用于单台设备的控制，又可用于多机群控制及自动化流水线。
如电梯控制、高炉上料、注塑机、印刷机、组合机床、磨床、包装生产线、电镀流水线等。
（2）模拟量控制在工业生产过程中，有许多连续变化的量，如温度、压力、流量、液位和速度等都是模拟量。
为了使PLC能处理模拟信号，PLC厂家生产有配套的A/D、D/A转换模块，使PLC 可用于模拟量控制。
（3）运动控制PLC可以用于圆周运动或直线运动的控制。
从控制机构配置来说，早期直接用开关量I/O模块连接位置传感器和执行机构，现在可使用专门的运动控制模块。
广泛的运用于各种机床、机械、机器人、电器等场合。
（4）过程控制这是对温度、压力、流量等模拟量的闭环控制。
PLC能编制各种控制算法程序，完成闭环控制。
PID控制时一般闭环控制系统中常用的控制方法。
PID处理一般是运行专用的PID 子程序。
过程控制在冶金、化工、热处理、锅炉控制等场合有非常广泛的应用（5）数据处理现代PLC具有数学运算、数据传送、数据转换、排序、查表、位操作等功能，可以完成数据采集、分析及处理。
这些数据可以与存储在存储器中的参考值比较。
一般用于大型系统，如无人控制的柔性制造业。
（6）通信及联网PLC通信包含PLC之间的通信以及PLC与其他智能设备间的通信。
在工业自动化网络发展加快前提下，厂家都十分重视PLC的通讯功能，纷纷推出各自的网络系统，通讯十分方便。
1.4 PLC的发展趋势1969年，美国数字设备公司（DEC）首先研制出第一台符合要求的控制器，即可编程逻辑控制器，并在美国GE公司的汽车自动装配上试用获得成功。
此后，这项技术迅速发展，从美国、日本、欧洲普及到全世界。
总的来说发展趋势如下：(1)向高速度、大容量方向发展为了提高PLC的处理能力，要求PLC具有更好的响应速度和更大的储存容量。
(2)向超大型、超小型两个方向发展。
以适应不同类型的自动控制系统的需要。
(3)PLC大力开发智能模块，加强联网通信功能。
为了扩大适用范围，厂家还制定了通用的通信彼岸准，已构成更大的网络系统。
(4)增强外部故障的检测与处理能力。
外部故障的几率很大，因此，PLC厂家致力于研制、发展用于检测外部故障的专用智能模块，进一步提高系统的可靠性(5)编程语言多样化。
PLC结构不断发展的同时,PLC的编程语言也越来越丰富。
多种语言并存、互补与发展是PLC进步的一种趋势。
2 三相异步电动机正反转控制电路的特点与应用2.1 三相异步电动机正反转控制电路的特点2.1.1 三相异步电动机正反转控制电路的主、控制电路1.主电路如图2-1主电路接触器KM1、KM2分别闭合，完成换相实现电动机正反转。
KM1、KM2不能同时闭合，否则, 会造成主电路两相短路。
电路用FR实现过载保护。
2.控制电路控制电路实质是由两条并联的启动支路组成，但为了生产、安全的需要又在各支路中辅加了制约触头。
图2-1 三相异步电动机继电器接触器控制电路2.1.2 按钮、接触器联锁的正反转控制电路特点及应用分析1.接触器联锁正反转控制电路如图2-1, 右部分是其控制电路, 它由两条启动支路构成, 且在对方支路中相互串联上彼此的常闭辅助触头, 使一接触器线圈得电吸合后另一个接触器因所串联的常闭辅助触头断开而受到制约无法得电, 保证了KM1, KM2不能同时得电, 从而可靠地避免了两相电源短路事故的发生, 电路安全、可靠。
