单片机掉电保护总结修订稿
单片机掉电保护)总结
单片机应用系统断电时的数据保护方法在测量、控制等领域的应用中，常要求单片机内部和外部RAM中的数据在电源掉电时不丢失，重新加电时，RAM中的数据能够保存完好，这就要求对单片机系统加接掉电保护电路。
掉电保护通常可采用以下三种方法：一是加接不间断电源，让整个系统在掉电时继续工作，二是采用备份电源，掉电后保护系统中全部或部分数据存储单元的内容；三是采用EEPROM来保存数据。
由于第一种方法体积大、成本高，对单片机系统来说，不宜采用。
第二种方法是根据实际需要，掉电时保存一些必要的数据，使系统在电源恢复后，能够继续执行程序，因而经济实用，故大量采用[1]。
EEPROM既具有ROM掉电不丢失数据的特点，又有RAM随机读写的特点。
但由于其读写速度与读写次数的限制，使得EEPROM不能完全代替RAM。
下面将介绍最常用的一些掉电保护的处理方法，希望能对相关设计人员在实际工作中有所帮助。
1 简单的RAM数据掉电保护电路在具有掉电保护功能的单片机系统中，一般采用CMOS单片机和CMOS RAM。
CMOS型RAM存储器静态电源小，在正常工作状态下一般由电源向片外RAM供电，而在断电状态下由小型蓄电池向片外RAM供电，以保存有用数据，采用这种方法保存数据，时间一般在3－5个月[2]。
然而，系统在上电及断电过程中，总线状态的不确定性往往导致RAM内某些数据的变化，即数据受到冲失。
因此对于断电保护数据用的RAM存储器，除了配置供电切换电路外，还要采取数据防冲失措施，当电源突然断电时，电压下降有个过程，CPU在此过程中会失控，可能会误发出写信而冲失RAM中的数据，仅有电池是不能有效完成数据保护的，还需要对片选信号加以控制，保证整个切换过程中CS引脚的信号一直保持接近VCC。
通常，采用在RAM的CS和VCC引脚之间接一个电阻来实现COMS RAM的电源切换，然而，如果在掉电时，译码器的输出出现低电平，就可能出现问题，图1给出一种简单的电路设计，它能够避免上述问题的产生。

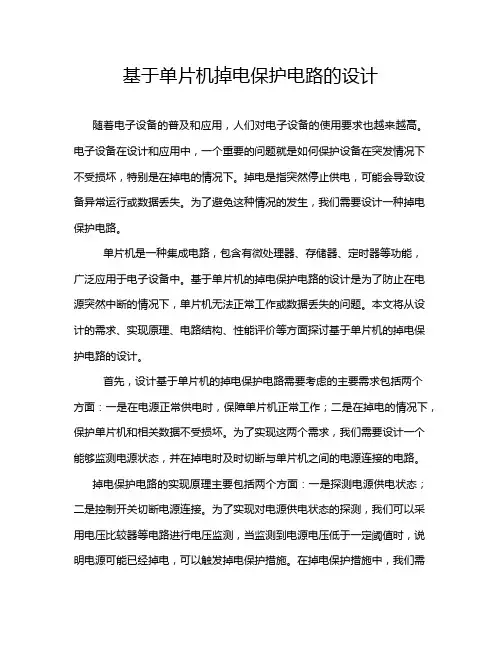

基于单片机掉电保护电路的设计
基于单片机掉电保护电路的设计随着电子设备的普及和应用，人们对电子设备的使用要求也越来越高。
电子设备在设计和应用中，一个重要的问题就是如何保护设备在突发情况下不受损坏，特别是在掉电的情况下。
掉电是指突然停止供电，可能会导致设备异常运行或数据丢失。
为了避免这种情况的发生，我们需要设计一种掉电保护电路。
单片机是一种集成电路，包含有微处理器、存储器、定时器等功能，广泛应用于电子设备中。
基于单片机的掉电保护电路的设计是为了防止在电源突然中断的情况下，单片机无法正常工作或数据丢失的问题。
本文将从设计的需求、实现原理、电路结构、性能评价等方面探讨基于单片机的掉电保护电路的设计。
首先，设计基于单片机的掉电保护电路需要考虑的主要需求包括两个方面：一是在电源正常供电时，保障单片机正常工作；二是在掉电的情况下，保护单片机和相关数据不受损坏。
为了实现这两个需求，我们需要设计一个能够监测电源状态，并在掉电时及时切断与单片机之间的电源连接的电路。
掉电保护电路的实现原理主要包括两个方面：一是探测电源供电状态；二是控制开关切断电源连接。
为了实现对电源供电状态的探测，我们可以采用电压比较器等电路进行电压监测，当监测到电源电压低于一定阈值时，说明电源可能已经掉电，可以触发掉电保护措施。
在掉电保护措施中，我们需要设计一个开关电路，通过单片机的控制，及时切断电源与单片机之间的连接，以保护单片机的正常工作和数据的完整性。
同时，为了保证电路的可靠性和稳定性，还需要考虑一些电路保护和故障处理的机制。
基于以上原理，我们可以设计一个基于单片机的掉电保护电路的具体结构。
该电路主要包括电源供电状态监测模块、掉电保护触发模块、开关切断模块等部分。
电源供电状态监测模块通过电压比较器等电路实现对电源供电状态的监测；掉电保护触发模块通过单片机控制实现对掉电状态的识别和保护触发；开关切断模块通过继电器或场效应管等元件实现电源连接的切断。
整个电路结构紧凑、功能完善，可以有效保护单片机在掉电情况下的安全运行。
一种高可靠性的单片机掉电保护设计
第29卷第4期武汉科技大学学报(自然科学版)Vol .29,No .42006年8月J.ofW uhan Uni .of Sci .&Tech .(Natural Science Editi on )Aug .2006 收稿日期:2005-11-09 作者简介:王朝辉(1967-),男,武汉科技大学计算机科学与技术学院,副教授.一种高可靠性的单片机掉电保护设计王朝辉,陆 枫(武汉科技大学计算机科学与技术学院,湖北武汉,430081)摘要:通过对几种掉电保护方法的分析对比,给出了一种简单可靠、通用于单片机系统的掉电保护电路;详细地介绍了单片机掉电保护电路的设计原理及硬、软件实现方法,分析了其可靠性。
关键词:单片机;掉电保护;I M P706SCS A;掉电检测中图分类号:TP368.1 文献标志码:A 文章编号:1672-3090(2006)04-0401-04A H i ghly Reli a ble D esi gn of Power 2fa il Protecti on for SCMWAN G Zhao 2hui,LU Feng(College of Computer Science and Technol ogy,W uhan University of Science and Technol ogy,W uhan 430081,China )Abstract :By analyzing and contrasting several power 2fail p r otecti on circuits in SC M ,the paper puts f or ward a si m p le and reliable power 2fail p r otecti on sche me for SC M.It discusses the design of power 2fail p r otecti on cir 2cuit for SC M fr om hard ware and s oft w are,and analyzes the credibility of power 2fail p r otecti on in detail .Key words :SC M;power 2fail p r otecti on;I M P706SCS A;power 2fail detecti on 以单片机为核心的实时数据采集系统和智能终端已广泛应用于很多领域,这些对数据安全性要求较高的单片机应用系统,常常要求存储器(RAM )中的数据在电源掉电时不被丢失,重新加电后系统能恢复原来的工作状态。
单片机系统中RAM数据掉电保护的处理方法
单片机系统中RAM数据掉电保护的处理方法在测量、控制等领域的应用中，常要求单片机内部和外部RAM中的数据在电源掉电时不丢失，重新加电时，RAM中的数据能够保存完好，这就要求对单片机系统加接掉电保护电路。
掉电保护通常可采用以下三种方法：一是加接不间断电源，让整个系统在掉电时继续工作，二是采用备份电源，掉电后保护系统中全部或部分数据存储单元的内容；三是采用EEPROM来保存数据。
由于第一种方法体积大、成本高，对单片机系统来说，不宜采用。
第二种方法是根据实际需要，掉电时保存一些必要的数据，使系统在电源恢复后，能够继续执行程序，因而经济实用，故大量采用［1］。
EEPROM既具有ROM掉电不丢失数据的特点，又有RAM随机读写的特点。
但由于其读写速度与读写次数的限制，使得EEPROM不能完全代替RAM。
下面将介绍最常用的一些掉电保护的处理方法，希望能对相关设计人员在实际工作中有所帮助。
1 简单的RAM数据掉电保护电路在具有掉电保护功能的单片机系统中，一般采用CMOS单片机和CMOS RAM。
CMOS型RAM存储器静态电源小，在正常工作状态下一般由电源向片外 RAM供电，而在断电状态下由小型蓄电池向片外RAM供电，以保存有用数据，采用这种方法保存数据，时间一般在3－5个月［2］。
然而，系统在上电及断电过程中，总线状态的不确定性往往导致RAM内某些数据的变化，即数据受到冲失。
因此对于断电保护数据用的RAM存储器，除了配置供电切换电路外，还要采取数据防冲失措施，当电源突然断电时，电压下降有个过程，CPU在此过程中会失控，可能会误发出写信而冲失RAM中的数据，仅有电池是不能有效完成数据保护的，还需要对片选信号加以控制，保证整个切换过程中CS引脚的信号一直保持接近VCC。
通常，采用在RAM的CS 和VCC引脚之间接一个电阻来实现 COMS RAM的电源切换，然而，如果在掉电时，译码器的输出出现低电平，就可能出现问题，图1给出一种简单的电路设计，它能够避免上述问题的产生。
单片机系统中的掉电检测与数据存储问题
5）理论Байду номын сангаас算
（1）按恒流充放电的简化计算:Q = CV = IT.Q是电量,C是电容量,V是电压,I是电流,T是时间
那么T=CV/I,在本例中可以估算时间为 T= 0.0033f*(5.0V-3.8V) / 0.012A = 0.33s,即330ms.
330/8.5 = 38.8mS,即最多可以保存38字节数据到EEPROM中，38字节对于本应用已经足够。
1）总体思路
由于电能表的计量是要求持续性的，而主供电系统不可能是持续的，注意这里需要一个掉电检测与数据存储的问题。首先检测出供电系统已经断电，然后启用备用电源存储数据，而且数据必须存储在掉电不易失的存储器（如EEPROM，FLASH等）中。
本应用中，需要检测出掉电后备用电源能提供足够的电能供单片机进行数据存储。总体思路，本应用中单片机采用的是STC89C58RD+，单片机内部已经集成了16K的EEPROM，所以不需要另外外接存储器。ADE7755已经自带了电源监控功能，前面的ADE7755的介绍中已经有所描述，所以亦无须担心。这里只需要解决好单片机的掉电问题即可。在系统的稳压前端设置监测点，当监测点的电压下降到另一个基准比较电压时产生单片机外部中断。当单片机接收到外部中断后启动数据存储程序，将数据存储到片内EEPROM内。当主供电系统恢复供电后，单片机首先读取EEPROM数据，然后再恢复计数。
3）备用电源
虽然备用电源可以采用可充电电池，大电容等方案，但由于这里所需要的电量并不是很大，持续时间也不需要很长，只需要能完成数据存储即可。所以这里选择了大电容作为备用电源这一方案。选择了在稳压后端与单片机电源端直接并联了两个达3300uF的大容量电解电容。同时，为安全起见，在单片机的电源输入端还串入了一个低正向压降压降的二极管来阻止大电容向除单片机意外的其他电路放电。
单片机中的掉电存储问题
利。不仅思路清晰，而且便于模块化管理自己的程序。
现在，我们创建两个文件，分别为 NV.h 和 NV.C，h 文件作为 NV 管理的模块。NV.h 中
我们来定义 NV 变量的数据结构（即笔者所认为的类的属性）和声明对 NV 操作的函数。
#ifndef _NV_
#define _NV_
//NV 操作的状态定义
做到尽量把我们这个 NV 操作模块从我们编写的其他应用程序中抽象出来。
那么，接下来，我们就来编写 NV16 变量的操作函数。在 NV.C 中，我们添加两个函数，
一个是获取 NV 变量的值，另一个是修改 NV 变量的值。
#include "NV.h"
#include "24CXX.h"
#define CheckTimes
u32 AT24CXX_ReadLenByte(u16 ReadAddr,u8 Len)
{
u8 t;
u32 temp=0;
for(t=0;t<Len;t++)
{
temp<<=8;
temp+=AT24CXX_ReadOneByte(ReadAddr+Len-t-1);
}
return temp;
}
//在 AT24CXX 里面的指定地址开始写入长度为 Len 的数据
函数，旨在表明这种方法的思路。具体读者可以根据自己的使用环境，自己改进。
首先，说明下笔者的编程习惯，笔者在编写单片机 C 程序的过程中，往往喜欢把程序中
涉及的东西封装成类似于面向对象思想中的类。把数据结构假想成类的属性，把对相应数据
结构操作的函数，假想成类的方法。这种方法在实际编程过程中，往往给自己带来很大的便
单片机掉电保护总结
单片机应用系统断电时的数据保护方法在测量、控制等领域的应用中，常要求单片机内部和外部RAM中的数据在电源掉电时不丢失，重新加电时，RAM中的数据能够保存完好，这就要求对单片机系统加接掉电保护电路。
掉电保护通常可采用以下三种方法：一是加接不间断电源，让整个系统在掉电时继续工作，二是采用备份电源，掉电后保护系统中全部或部分数据存储单元的内容；三是采用EEPROM来保存数据。
由于第一种方法体积大、成本高，对单片机系统来说，不宜采用。
第二种方法是根据实际需要，掉电时保存一些必要的数据，使系统在电源恢复后，能够继续执行程序，因而经济实用，故大量采用[1]。
EEPROM既具有ROM掉电不丢失数据的特点，又有RAM随机读写的特点。
但由于其读写速度与读写次数的限制，使得EEPROM 不能完全代替RAM。
下面将介绍最常用的一些掉电保护的处理方法，希望能对相关设计人员在实际工作中有所帮助。
？1简单的RAM数据掉电保护电路在具有掉电保护功能的单片机系统中，一般采用CMOS单片机和CMOSRAM。
CMOS型RAM存储器静态电源小，在正常工作状态下一般由电源向片外RAM供电，而在断电状态下由小型蓄电池向片外RAM供电，以保存有用数据，采用这种方法保存数据，时间一般在3－5个月[2]。
然而，系统在上电及断电过程中，总线状态的不确定性往往导致RAM内某些数据的变化，即数据受到冲失。
因此对于断电保护数据用的RAM存储器，除了配置供电切换电路外，还要采取数据防冲失措施，当电源突然断电时，电压下降有个过程，CPU在此过程中会失控，可能会误发出写信而冲失RAM中的数据，仅有电池是不能有效完成数据保护的，还需要对片选信号加以控制，保证整个切换过程中CS引脚的信号一直保持接近VCC。
通常，采用在RAM的CS和VCC引脚之间接一个电阻来实现COMSRAM的电源切换，然而，如果在掉电时，译码器的输出出现低电平，就可能出现问题，图1给出一种简单的电路设计，它能够避免上述问题的产生。
基于单片机掉电保护电路的设计
基于单片机掉电保护电路的设计在当前的电子设备中，由于单片机的应用越来越广泛，单片机掉电保护电路的设计变得越来越重要。
随着技术的不断进步，人们对设备的要求也越来越高，对设备进行保护显得至关重要。
因此，设计一套高效可靠的单片机掉电保护电路成为了工程师们的重要任务之一。
单片机掉电保护电路的设计涉及到多个方面，其中包括电路设计、程序编写、信号传输等内容。
在实际操作中，工程师需要综合考虑多个因素，确保设计的电路既能实现预期功能，又能在电路断电情况下有效保护设备。
因此，本文将从电路设计的基本原理出发，深入探讨单片机掉电保护电路的设计过程，并以具体案例进行详细分析，希望对相关领域的工程师和研究人员有所帮助。
单片机掉电保护电路的设计首先需要考虑的是电路的基本原理。
在单片机工作时，通常需要通过外部供电来提供电源。
在一些特殊情况下，可能会出现供电异常或掉电的情况，这时需要一套保护电路来确保单片机及其周边设备不受损害。
保护电路的设计需要考虑到供电源的稳定性、保护设备的安全性以及掉电情况下的自动切换等因素，因此设计一套完善的保护电路至关重要。
在实际的设计过程中，工程师需要根据具体的应用场景来选择合适的保护电路方案。
一般来说，常见的保护电路包括过压保护、欠压保护、过流保护等。
针对单片机掉电保护电路的设计，工程师通常会采用一些特殊的方案，比如使用超级电容器进行备份电源、采用可编程电源管理芯片等。
这些方案既能保证供电的稳定性，又能在掉电的情况下及时切换至备用电源，确保设备的正常运行。
除了电路设计外，程序编写也是单片机掉电保护电路设计过程中的重要环节。
在掉电的情况下，单片机的内部数据可能会丢失，程序运行状态也会受到影响。
因此，工程师需要编写一些特殊的程序来保证单片机在掉电后能够自动恢复到上一次正常运行状态。
这需要工程师对单片机的工作原理和程序设计有深入的了解，才能编写出高效可靠的恢复程序。
另外，单片机掉电保护电路设计还需要考虑信号传输的稳定性。
