【专项习题】苏州中考物理电功率专项测试卷及答案

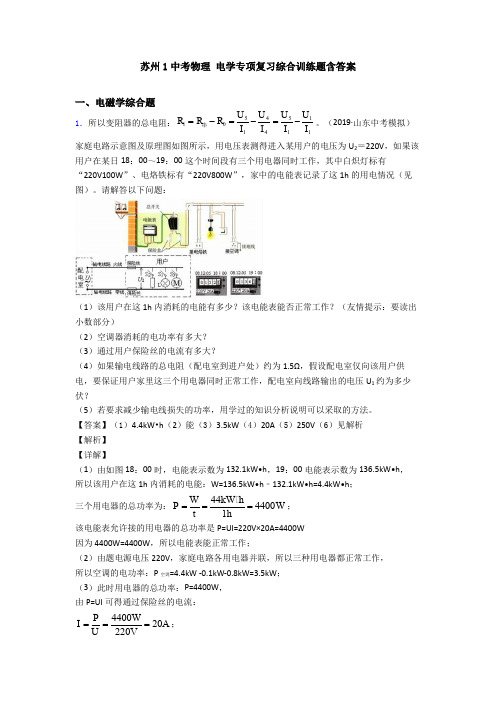

苏州1中考物理 电学专项复习综合训练题含答案
苏州1中考物理 电学专项复习综合训练题含答案一、电磁学综合题1．所以变阻器的总电阻：5541101411U U U U R R R I I I I =-=-=-串。
（2019·山东中考模拟）家庭电路示意图及原理图如图所示，用电压表测得进入某用户的电压为U 2＝220V ，如果该用户在某日18：00～19：00这个时间段有三个用电器同时工作，其中白炽灯标有“220V100W ”、电烙铁标有“220V800W ”，家中的电能表记录了这1h 的用电情况（见图）。
请解答以下问题：（1）该用户在这1h 内消耗的电能有多少？该电能表能否正常工作？（友情提示：要读出小数部分）（2）空调器消耗的电功率有多大？ （3）通过用户保险丝的电流有多大？（4）如果输电线路的总电阻（配电室到进户处）约为1.5Ω，假设配电室仅向该用户供电，要保证用户家里这三个用电器同时正常工作，配电室向线路输出的电压U 1约为多少伏？（5）若要求减少输电线损失的功率，用学过的知识分析说明可以采取的方法。
【答案】（1）4.4kW •h （2）能（3）3.5kW （4）20A （5）250V （6）见解析 【解析】 【详解】（1）由如图18：00时，电能表示数为132.1kW•h ，19：00电能表示数为136.5kW•h ， 所以该用户在这1h 内消耗的电能：W=136.5kW•h ﹣132.1kW•h=4.4kW•h ； 三个用电器的总功率为：44kW h4400W 1hW P t ===； 该电能表允许接的用电器的总功率是 P=UI=220V×20A=4400W 因为4400W=4400W ，所以电能表能正常工作；（2）由题电源电压220V ，家庭电路各用电器并联，所以三种用电器都正常工作， 所以空调的电功率：P 空调=4.4kW -0.1kW-0.8kW=3.5kW ； （3）此时用电器的总功率：P=4400W ， 由P=UI 可得通过保险丝的电流：4400W20A 220VP I U ===；（4）输电导线与用电器是串联的，要保证用户家里这三个用电器同时正常工作，则用电器两端电压为220V ；根据U IR =得，导线电压：U 线=IR 线=20A×1.5Ω=30V ， 根据串联电路的电压特点，所以配电室向线路输出的电压： U 1=U 额+U 线=220V+30V=250V ；2．（3）如果恒温箱的温度设定为50℃，由图乙可知，热敏电阻的阻值R 1=100Ω，此时控制电路的电流I =30mA=0.03A ，I =101U R R +，0.03A=09V100ΩR +，R 0=200Ω。
【物理】 中考物理电功率专项训练100(附答案)及解析
【物理】中考物理电功率专项训练100(附答案)及解析一、电功率选择题1．下列电器中，利用电流热效应工作的是（）A. 电风扇B. 电暖气C. 电视机D. 电磁继电器【答案】 B【解析】【解答】A．电风扇的电动机工作时主要把电能转化为机械能，不是利用电流热效应工作的，A不符合题意；B．电暖气工作时把电能转化为内能，是利用电流热效应工作的，B符合题意；C．电视机主要是把电能转化为光能和声能，不是利用电流热效应工作的，C不符合题意；D．电磁继电器主要利用了电流的磁效应工作的，D不符合题意。
故答案为：B【分析】电流的热效应：电流通过电阻要发热，这叫做电流的热效应.如电灯、电炉、电烙铁、电焊等，都是电流的热效应的例子.2．如图所示，电路中电源电压保持不变，小灯泡标有“3V1.5W字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0-0.6A，电压表量程为0-3V．当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。
为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程。
在滑片P滑动过程中，下列说法（）①电源电压为4.5V②变阻器接入电路的阻值范围是3Ω-12Ω③小灯泡的最小功率为0.135W④电路的最大功率2.25WA. 只有正确B. 只有正确C. 只有正确D. 都正确【答案】 C【解析】【解答】解：由图知，灯泡和滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流；（1）由P= 可得灯泡的电阻：R L= = =6Ω，由P=UI可得，灯泡正常发光时通过的电流：I额= = =0.5A，由题知，当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时，小灯泡正常发光，由欧姆定律和电阻的串联可得电源电压：U=I额R串=I额×（R+R L）=0.5A×（3Ω+6Ω）=4.5V；故①正确；（2）因串联电路中电流处处相等，且电流表量程为0-0.6A，灯泡的额定电流为0.5A，所以为了保证电路中各元件安全工作，电路中的最大电流I最大=I额=0.5A，电路中的总电阻：R最小= = =9Ω，滑动变阻器连入电路中的最小阻值：R最小=R总-R L=9Ω-6Ω=3Ω，由于电压表量程为0-3V，当电压表的示数最大为U滑′=3V时，滑动变阻器接入电路的电阻最大；此时灯泡两端的电压为：U L′=U-U滑′=4.5V-3V=1.5V，此时电路的电流为：I最小= = =0.25A，滑动变阻器接入电路的最大阻值：R最大= = =12Ω，所以为保护电路，变阻器接入电路的阻值范围是3Ω-12Ω；故②正确；（3）小灯泡的最小功率：P L最小=I最小2R L=（0.25A）2×6Ω=0.375W；故③错误；（4）电路的最大功率：P最大=UI最大=4.5V×0.5A=2.25W，故④正确。
苏科版物理九年级下册15.2《电功率》解答题专练及答案(详细答案)
《电功率》解答题专练1．小科同学家有一种新型插座如图甲，能即时显示用电器的工作电压和所耗电费等，插座本身消耗电能由内部电池提供．如图乙为电火锅的铭牌．周六晚餐吃火锅时，小科同学将电火锅单调插在该插座上，这时插座屏幕显示如图丙；用加热档加热一段时间后，屏幕显示如图丁．（电费单价：0.5元/千瓦时；忽略温度对电阻的影响；本次使用电火锅时，假设其两端电压不变．）请回答：（1）晚餐时家中照明电路的实际电压是伏；（2）请从两个角度计算电火锅加热的实际电功率．2．小亮家新装了一台智能电热马桶盖，如图甲所示，他查阅使用说明书发现便座加热电路有高、中、低三档并可手动调节，其额定电压为220V，低温档、中温档的额定功率为22W和44W．利用所学的电学知识他设计了一个等效电路图，如图乙所示，用两定值电阻R1和R2表示两电热丝，单刀双掷开关S2可接a或b．当它接入家庭电路中正常工作时：（1）低温档加热的电流多大？（2）中温档加热5h，消耗多少度电？（3）高温档加热的额定功率是多少瓦？3．如图是某型号电动轮椅工作原理示意图．开关S1和S2由绝缘操纵杆控制，能同时接“1”或接“2”，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退．已知蓄电池的电压为24V保持不变，R2的阻值为10Ω，电动机的额定功率为100W，额定电压为24V．请解答下列问题：（1）当开关S1和S2同时接时，电动轮椅前进；电动轮椅既能前进又能后退，是因为电动机线圈中电流的能够改变．（2）当电动轮椅后退时，电流表示数为1A，此时电动机的实际功率是多少？（3）当电动机以额定功率工作时，电动轮椅在水平路面上匀速前进的速度为2m/s，若此时电动机消耗的电能有75%转化为电动轮椅前进的机械能，此时电动轮椅受到的阻力是多大？4．小杜家有一台浮管式水力发电机，它可以利用流水资源实现24小时全天候发电．图甲是发电机在流水中的工作示意图，在水深1m 、水面宽1m 、横截面为矩形的沟渠中发电机的输出功率和水流速度的关系如图乙所示．求：（1）当水流速度为1.5m/s 时，24h 可以发电多少千瓦时？（2）发电机对家里“220V 800W ”的电饭锅供电，实测家中电压约为额定电压的0.9倍，电饭锅煮饭时的实际功率约为多少瓦？（3）水力发电利用了大量流水资源，当水流速度为1.5m/s 时，1h 通过沟渠横截面的水是多少吨？5．如表为一台电烤箱的铭牌，其内部简化电路如图所示，R 1和R 2均为电热丝．求：（1）电烤箱在高温档时正常工作5min 所消耗电能是多少？．（2）电烤箱在低温档正常工作时，R 1的功率是多少？6．小明家电热吹风机的铭牌如表格所示，其工作原理如图甲所示．由于使用了多年，吹风机中的电热丝明显氧化导致其电阻发生了变化，电动机性能仍保持不变．为准确测量氧化电热丝的实际电阻值，小明在家中把该吹风机单独接入家庭电路并使其吹热风，发现电能表的转盘6min 内转过132圈，电能表规格如图乙所示．问：（1）这段时间内电吹风消耗了多少电能？ （2）氧化电热丝正常工作时的实际电阻值是多少？（3）为恢复电热吹风机的铭牌功率，应与氧化电热丝串联还是并联一段新电热丝？连接上去的新电阻丝的阻值是多少？7．如表为一台电烤箱的铭牌，低温档的功率模糊不清；其内部简化电路如图所示，R 1和R 2均为电热丝．（已知R 2的阻值为66Ω） 求：（1）电烤箱在高温档正常工作10min 所消耗的电能； （2）电路中R 1的阻值；（3）电烤箱在低温档正常工作时，电路中的电流和R 1的功率．8．如图所示，L 是标有“6V 1.2W ”字样的小灯泡，R 是定值电阻，断开开关S 2，闭合开关S 1和S 3，灯泡正常发光，电流表的示数为0.50A ．（1）求灯泡正常发光时，1min 内灯泡消耗的电能． （2）求定值电阻R 的阻值．（3）断开开关S 1和S 3，闭合开关S 2，改变电源电压，使灯泡正常发光，求电路的总功率．9．如图甲、乙、丙分别是江涛网购的速热式电热水器实物图、说明书部分参数及等效工作电路图（图中R 是给水加热的电阻．电热水器的电阻恒定，结果保留一位小数）则：（1）该电热水器正常工作10min 消耗的电能是多少？=4.2×103J/（kg．℃）]（2）以上消耗的电能转化的内能90%被水吸收，能使16.2kg的水温度升高多少度？[c水（3）用电高峰时，若此电热水器两端的实际电压仅为200V，它的实际功率为多少瓦？10．小华家买了一个家用电吹风，如图甲所示．其简化电路如图乙所示，主要技术参数如表．请解答如下问题：（1）当电吹风吹冷风时，正常工作5min消耗的电能是多少？（2）当选择开关旋至何处时，电吹风正常工作的功率最大？此时电路中的总电流是多大？（3）当电路供电电压为200V时，电吹风电热丝的实际电功率为多大？（计算结果保留一位小数）11．有两只灯泡，灯L1“6V 6W”、灯L2“6V 3W”，L1和L2中电流随两端电压变化关系的图象如图甲所示．（1）将L1、L2并联接在6V电源两端，求1min内电路消耗的电能；（2）将L1、L2串联接在某电源两端，使L2灯恰好正常发光，求此时L1灯电阻；（3）将L1与一个滑动变阻器（50Ω 2A）串联接在6V电源两端，如图乙所示，调节滑动变阻器，当滑动变阻器的功率和灯L1功率相等时，求滑动变阻器的功率．12．如图是玉溪市太标集团旗下的一款新式电动车及部分参数，现以最高功率匀速骑行该车1min，求：（1）该电动车消耗的电能为多少J？（2）若该电机效率达到50%其实需消耗多少电能？（3）该电动车以最高功率前进时电动机提供的牵引力为多大？13．电吹风是现代家庭的常用电器．如图所示是电吹风的电路原理图，R是电热丝，M是带动风扇转动的电动机，某电吹风的主要技术参数如图乙所示．（1）当只闭合S1时，电吹风吹冷风，正常工作1min消耗的电能是多少J？（2）当同时闭合S1、S2时，电吹风吹热风．正常工作，通过R的电流为多大？（3）当电吹风正常工作并且吹热风时，1min内电流通过R产生的热量是多少J？14．如图（1）所示是某品牌电热毯及相关参数，图（2）该电热毯的电路的示意图，R0是电热毯发热电阻丝，R是可串联在电路中的定值电阻，S是温控开关，开关上标有“高（温）、低（温）、关”的字样．注：额定功率是其使用高温档时的功率．（不计温度对电阻的影响）求：（1）要使电热毯处于高温档，则开关S的动触片置于触点（选填“a”“b”或“c”），并说出理由．（可结合具体公式回答）（2）求发热电阻丝R0的阻值？（3）当电热毯处于低温档时电路中的电流为0.1A．求电阻R的阻值？（4）若电热毯处于高温档时，每天工作5小时，则每天要消耗多少度电？15．如图所示，灯L标有“6V 3W”字样，滑动变阻器R2的最大电阻为12Ω，R1=12Ω，当开关S1闭合，S2、S3断开，滑片P滑至滑动变阻器a端时，灯L恰好正常发光，试求：（1）电源电压是多少？（2）灯L正常发光时的电流和电阻各是多少？（3）当S1、S2、S3都闭合且滑动变阻器滑片P滑到R2中点时，电流表的示数和此时电路消耗的总功率各是多少？16．如图所示，灯L标有“6V 3W”字样，电源电压恒为6V，定值电阻R=6Ω，设灯L的阻值不随温度变化而变化．求（1）灯L正常发光时的电阻是多少？（2）只闭合S1、S3时，电阻R在60s内产生的热量是多少？（3）要使整个电路消耗的电功率最小（且电路电流不为0），各开关的合闭情况应如何？此时的最小电功率为多少？17．如图是某款有加热和保温功能的电热饮水机电路原理图，机内有温控开关S0，R1、R2为加热电阻丝（假设它们的阻值不变）．该饮水机的部分参数如下表．求：（计算结果不能整除，保留一位小数）（1）当S和S0闭合时，饮水机处在什么状态？此时电路的总电流是多大？（2）在加热状态下，电阻丝R1的阻值为多少？（3）傍晚用电高峰期，若实际电压只有200V时，饮水机加热的实际总功率是多大？18．寒冷的冬天，小明给住在农村的奶奶买了一个如图所示的“暖手宝”，铭牌如表所示，请回答下列问题：（1）该“暖手宝”正常工作时通过的电流和电阻各是多少？（2）该“暖手宝”正常工作5分钟产生的热量是多少？（3）小明奶奶家离变电站较远（变电站输出的电压为220V ），输电导线的总电阻为11Ω，当小明在奶奶家断开其它用电器只使用该“暖手宝”时，“暖手宝”消耗的实际功率是多少？（小数后面保留一位小数，不考虑温度对电阻的影响）19．小明家的浴室新安装了一台可供取暖和照明的新型家用电器﹣﹣浴霸．该浴霸的部分数据如表所示，其简化电路图如图所示，图中L 为照明灯，L 1、L 2是两盏红外线取暖灯．求：（小数点后保留两位小数）（1）该浴霸照明灯正常工作时，通过照明灯的电流是多少？（2）断开开关S ，闭合开关S 1和S 2，该浴霸取暖灯正常工作时，该电路的总电阻是多少？ （3）当L 、L 1、L 2都同时正常工作时，10min 内浴霸消耗的电能是多少？20．早餐喝豆浆有利于身体健康．如图1为王波同学家的某型号多功能打浆机及铭牌，其主要结构：中间部位是一个电动机带动的刀头，用来将原料进行粉碎打浆；外部是一个金属圆球形状的电热管，负责对流体加热煮沸．如图2所示为打浆机正常制作一次豆浆过程中电热管和电动机交替工作时，电功率随时间变化的“P ﹣t ”图象．求： ①电热管正常工作的电流； ②电热管正常工作时的电阻值③豆浆机正常制作一次豆浆，消耗的总电能．21．如图是超市、地铁等公共场所运送人们上楼的自动扶梯．下表是小阳收集的某自动扶梯的一些参数．（1）该扶梯在额定电压下，满载运行时的工作电流；（结果保留一位小数）（2）某次该扶梯将五个人送上楼，扶梯的电功率为6kW ，扶梯运行10s 消耗多少焦的电能．22．学好物理是为了更好地为生活和实际服务．只要你善于观察，就会发现身边处处有物理．李明是个有心人．一天，他妈妈买来了一只电热水壶，他就对电热水壶进行了认真地观察、分析、思考，发现许多与物理有关的现象和问题，请你用学过的物理知识（1）电热水壶的壶嘴与壶身中的水面总是相平，他认为利用了 的原理． （2）电热水壶的把手和插头接头处都用橡胶制成，选用橡胶是因为橡胶是 ． （3）电热水壶的壶盖上有一个小孔，这是利用了 使壶中的水能顺利倒出． （4）从电热水壶铭牌上，发现有一参数明显不科学规范，请你改正． （5）请你帮他计算出电热水壶正常工作时的电流．（6）一天晚上用电热水壶烧水时，李明用电压表测得电路电压只有198V ，求此时电热水壶的实际功率．（设电热丝的电阻不受温度影响）23．如图是小贝家厨房安装的即热式电热水龙头，它的特点是即开即有热水，无需提前预热，而且可以通过调节水流大小调节水温，不需要调节加热电阻大小．其部分参数如下表所示（忽略温度对电阻的影响）．求：（1）该水龙头正常工作时电路中的电流多大？（2）该水龙头正常工作时的电阻多大？（3）该产品的电气技术参数中规定：合格产品的电阻偏差应小于或等于2Ω．每一批产品在出厂前都会进行抽检，现将一个该款水龙头单独接在220V电路中，请你计算1min内消耗的电能在什么范围内，该水龙头电气部分是合格的？24．有一只电热水壶，其铭牌上标有“220V 1210W”的字样，不考虑温度对电阻的影响，水的比热容4.2×103J/（kg．℃），g取10N/kg．求：（1）它正常工作时通过电阻丝的电流有多大？（2）它正常工作时电阻丝的电阻有多大？（3）当实际电压为200V时，该电热水壶的效率为80%，在一标准大气压下将壶内1Kg的水由20℃加热至沸腾，需要加热多少分钟？25．小华利用电能表和手表估测规格为“220V 1100W”电水壶的实际功率，电能表表盘如图所示．（1）这种电水壶正常工作时，内部电热丝的电阻是多大？（2）在此电水壶中加水，将其接入电路并工作，输出电能表的指示灯在3min内闪烁80次，则：①电路在3min内消耗的电能是多大？②电路的实际电功率是多大？（3）①上一问算出的电路实际电功率电水壶额定功率（选填“大于”、“等于”或“小于”）②造成此大小关系的原因是：．26．热风枪常用于工程装修、服装制造等行业．工作时，利用其吹出的热风使材料熔化或软化，从而达到去除旧漆膜、弯曲塑料管．换装瓷砖等目的，图甲是某型号热风枪的简化电路图，其中电热丝R1的最大功率为2000W，R2、R3可分别调节温度和风量，不计温度对R1阻值的影响，请解答：（1）图乙中的P、Q处为该型号热风枪的电热丝和电动机预留安装位置，应将电动机安装在处，否则（说出一点即可）．（2）当R2接入电路电阻为30.8Ω时，R1上消耗的功率是多少？（3）已知R1达到最大功率时，从出风口吹出的空气温度升高了400℃，若将R1的功率调为1500W，则从出风口吹出的空气温度升高了多少？设热效率相同、相同时间内吹出的空气质量相同．27．如图甲是小明制作的防盗报警装置示意图，其中工作电路电源电压U1=6伏，指示灯L的额定电压U L=2.5伏，定值电阻R0=350欧；控制电路电源电压U2=1.5伏，磁敏电阻R x的阻值随其所处位置磁场强度的变化关系如图乙所示，当窗户分别处在轨道A、B、C处时，磁敏电阻R x所处位置的磁场强度分别为a、b、c，闭合开关S1和S2后，当窗户关闭时，指示灯亮，蜂鸣器不工作；当窗户打开一定程度时，指示灯熄灭，蜂鸣器发出警报声．（1）将窗户移至A点时，窗户关闭，闭合开关S1，指示灯L正常发光，求此时指示灯L消耗的电功率．（写出计算过程）（2）已知电磁铁线圈中的电流达到3毫安时，电磁铁的衔铁刚好被吸下，指示灯L熄灭，蜂鸣器开始报警．现移动滑动变阻器R P的滑片，使其接入电路的阻值为其最大阻值的，当窗户移至轨道B点位置时，蜂鸣器恰好开始报警．若要求窗户移至轨道C点位置时蜂鸣器才开始报警，此时能否通过调节滑动变阻器的阻值来实现？请通过计算加以说明．（写出计算过程，电磁铁线圈电阻忽略不计）28．如图甲所示，额定功率为3.6W的小灯泡（灯泡电阻不变）与滑动变阻器串联在电路中，电源电压恒定，当滑片P滑至A端时，小灯泡恰好正常发光．滑动变阻器滑片P从A端移到B端的过程中，小灯泡两端电压U与滑动变阻器接入电路电阻R的关系如图乙所示，求：（1）电源电压．（2）小灯泡的电阻；（3）当滑片P滑至B端时，小灯泡消耗的实际功率．29．如图所示的电路中，电源电压恒为6V，小灯泡L上标有“6V，3W”的字样，电阻R1的阻值为8Ω，滑动变阻器R2上标有“10Ω，2A”的字样．求：（1）小灯泡L正常工作时的电阻；（2）开关S1与S2都断开，S闭合时，R1在10min内产生的热量；（3）当开关S1、S2、S都闭合，电流表的示数为1.5A时，R2消耗的电功率．30．某型号的电饭锅有两挡，分別是高温烧煮挡和保温焖饭挡，其原理如图所示（虚线框内为电饭锅的发热部位）．已知R1=44Ω，R2=2156Ω．（1）开关S置于挡（选填“1”或“2”）时是高温烧煮挡，它的功率是多大？（2）保温焖饭时电路中的电流是多大？10min产生的热量是多少？（3）若只要求将保温焖饭挡的功率提升10%，请通过计算体说明改进措施．参考答案与解析1．（2016•丽水）小科同学家有一种新型插座如图甲，能即时显示用电器的工作电压和所耗电费等，插座本身消耗电能由内部电池提供．如图乙为电火锅的铭牌．周六晚餐吃火锅时，小科同学将电火锅单调插在该插座上，这时插座屏幕显示如图丙；用加热档加热一段时间后，屏幕显示如图丁．（电费单价：0.5元/千瓦时；忽略温度对电阻的影响；本次使用电火锅时，假设其两端电压不变．）请回答：（1）晚餐时家中照明电路的实际电压是200伏；（2）请从两个角度计算电火锅加热的实际电功率．【分析】（1）从图丙中得出晚餐时家中照明电路的实际电压；（2）方法一：从表格中可知花费的电费可求消耗的电能，又知道电火锅工作的时间，根据P=求出电火锅加热的实际电功率；方法二：知道电火锅的额定电压和额定功率，根据P=求出其电阻，再根据P=求出200V时的实际功率．【解答】解：（1）由图丙可知，晚餐时家中照明电路的实际电压是200V；（2）方法一：由图丙和图丁可知，电费为0.25元，则消耗的电能：W==0.5kW•h，电火锅工作的时间：t=18：40﹣18：10=30min=0.5h，电火锅加热的实际电功率：P===1kW=1000W；方法二：由P=可得，电火锅的电阻：R===40Ω，U=200V时的实际功率：实P===1000W．实答：（1）200；（2）电火锅加热的实际电功率为1000W．【点评】本题考查了电功率的计算，从图中获取有用的信息是关键，计算电功率时要注意方法的灵活性．2．（2016•重庆）小亮家新装了一台智能电热马桶盖，如图甲所示，他查阅使用说明书发现便座加热电路有高、中、低三档并可手动调节，其额定电压为220V，低温档、中温档的额定功率为22W和44W．利用所学的电学知识他设计了一个等效电路图，如图乙所示，用两定值电阻R1和R2表示两电热丝，单刀双掷开关S2可接a或b．当它接入家庭电路中正常工作时：（1）低温档加热的电流多大？（2）中温档加热5h，消耗多少度电？（3）高温档加热的额定功率是多少瓦？【分析】（1）根据P=UI求出低温档加热的电流；（2）根据W=Pt求出中温档加热5h消耗的电能；（3）由电路图可知，开关S1闭合、S2接a时R1与R2并联，开关S1闭合、S2接b时电路为R1的简单电路，开关S1断开、S2接b时R1与R2串联，根据P=可知，电压一定时，电路中的总电阻越小，电路的总功率越大，电热马桶盖处于高温档，同理可知，总电阻最大时处于低温档，另一种为中温档，根据电阻的串联和P=求出R1、R2的阻值，再根据电阻的并联和P=求出高温档加热的额定功率．【解答】解：（1）由P=UI可得，低温档加热的电流：I===0.1A；（2）由P=可得，中温档加热5h消耗的电能：t=44×10﹣3kW×5h=0.22kW•h=0.22度；W=P中温（3）当开关S1闭合、S2接b时，电路为R1的简单电路，马桶盖处于中温档，由P=可得，R1的阻值：R1===1100Ω，当开关S1断开、S2接b时，R1与R2串联，马桶盖处于低温档，则电路中的总电阻：R===2200Ω，因串联电路中总电阻等于各分电阻之和，所以，R2的阻值阻值：R2=R﹣R1=2200Ω﹣1100Ω=1100Ω，当开关S1闭合、S2接a时R1与R2并联，电热马桶盖处于高温档，因并联电路中总电阻等于各分电阻之和，所以，电路中的总电阻：R′===550Ω，高温档加热的额定功率：P===88W．高温答：（1）低温档加热的电流为0.1A；（2）中温档加热5h，消耗0.22度电；（3）高温档加热的额定功率是88W．【点评】本题考查了电功率公式和电功公式以及电阻的串联，关键是电热马桶盖处于不同档位时电路连接方式的判断．3．（2016•威海）如图是某型号电动轮椅工作原理示意图．开关S1和S2由绝缘操纵杆控制，能同时接“1”或接“2”，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退．已知蓄电池的电压为24V保持不变，R2的阻值为10Ω，电动机的额定功率为100W，额定电压为24V．请解答下列问题：（1）当开关S1和S2同时接1时，电动轮椅前进；电动轮椅既能前进又能后退，是因为电动机线圈中电流的方向能够改变．（2）当电动轮椅后退时，电流表示数为1A，此时电动机的实际功率是多少？（3）当电动机以额定功率工作时，电动轮椅在水平路面上匀速前进的速度为2m/s，若此时电动机消耗的电能有75%转化为电动轮椅前进的机械能，此时电动轮椅受到的阻力是多大？【分析】（1）轮椅前进且能调速，故前进电路中应有可以控制电路中的电流的装置，即应有滑动变阻器且与电动机串联；轮椅后退时，轮椅以恒定速度后退，即电动机应与R2串联．（2）当轮椅后退时，由电路图可知电机与R2串联，则由欧姆定律可得出R2两端的电压，则由串联电路的电压规律可得出电动机两端的电压，则由功率公式P=UI可得出电动机的实际功率；（3）已知电动机的额定功率及电阻消耗的功率，则可求得电动机的输出功率，由功率公式P===Fv 可求得牵引力，则由二力平衡可得出轮椅受到的阻力．【解答】解：（1）由题轮椅前进且能调速，故前进电路中应有可以控制电路中的电流的装置，即滑动变阻器且与电动机串联在电路中．由电路图可知，此时开关S 1和S 2都接1；轮椅后退时，轮椅以恒定速度后退，即电动机应与R 2串联，此时电流方向与前进时相反，由电路图可知，此时开关S 1和S 2都接2．则电动轮椅既能前进又能后退，是因为电动机线圈中电流的方向能够改变． （2）当开关接1、2时，R 2与电动机串联，由欧姆定律可得： 电阻R 2两端的电压为：U 2=IR 2=1A ×10Ω=10V 则由串联电路的电压规律可得：电动机两端的电压为：U 电=U ﹣U 2=24V ﹣10V=14V ， 则电动机的实际功率为：P 实=U 电I=14V ×1A=14W ； （3）电动机的机械功率P 机=P 0η=100W ×75%=75W ，由P===Fv 可得，牵引力F 牵===37.5N ，因为匀速运动，故阻力f=F 牵=37.5N ．答：（1）1；方向；（2）此时电动机的实际功率是14W ；（3）此时电动轮椅受到的阻力是37.5N ．【点评】本题应注意通过审题找出题目中隐含的信息，同时注意对电路的分析能力，灵活应用欧姆定律及串联电路的电压规律求解．4．（2016•重庆）小杜家有一台浮管式水力发电机，它可以利用流水资源实现24小时全天候发电．图甲是发电机在流水中的工作示意图，在水深1m 、水面宽1m 、横截面为矩形的沟渠中发电机的输出功率和水流速度的关系如图乙所示．求：（1）当水流速度为1.5m/s 时，24h 可以发电多少千瓦时？（2）发电机对家里“220V 800W ”的电饭锅供电，实测家中电压约为额定电压的0.9倍，电饭锅煮饭时的实际功率约为多少瓦？（3）水力发电利用了大量流水资源，当水流速度为1.5m/s 时，1h 通过沟渠横截面的水是多少吨？【分析】（1）由图乙可知水流速度为1.5m/s 时的功率，利用P=可求得24h 可以发电多少千瓦时；（2）根据“220V 800W ”求得电饭锅电阻，然后利用P=可求得电饭锅煮饭时的实际功率；（3）已知流速和运动时间可以求出水的体积，根据公式ρ=可以求出水的质量． 【解答】解：（1）由图乙可知水流速度为1.5m/s 时的功率P=500W=0.5kW ， 由P=可得，W=Pt=0.5kW ×24h=12kW •h ；（2）由P=UI ，I=可得，P=，则电饭锅电阻R===60.5Ω，U 实际=0.9U 额=0.9×220V=198V ，电饭锅煮饭时的实际功率P 实际===648W ．（3）沟渠横截面的面积S=1m ×1m=1m 2，1h 内流水的体积V=Svt=1m 2×1.5m/s ×3600s=5.4×103m 3；由ρ=可得，这些水的质量m=ρV=1.0×103kg/m 3×5.4×103m 3=5.4×106kg=5.4×103t ； 答：（1）当水流速度为1.5m/s 时，24h 可以发电12千瓦时； （2）电饭锅煮饭时的实际功率约为648瓦；（3）水力发电利用了大量流水资源，当水流速度为1.5m/s 时，1h 通过沟渠横截面的水是多少吨5.4×103t ． 【点评】此题考查了实际功率和密度公式的应用，解答此题的关键是从题目中提取用于的信息．5．如表为一台电烤箱的铭牌，其内部简化电路如图所示，R 1和R 2均为电热丝．求：（1）电烤箱在高温档时正常工作5min 所消耗电能是多少？．（2）电烤箱在低温档正常工作时，R 1的功率是多少？【分析】根据P=可知，当开关S 1、S 2闭合时，电路为R 1的简单电路，电路中的电阻最小，电功率最大即为高温档；当开关S 1闭合、S 2断开时，两电阻串联，电路的电阻最大，电功率最小即为保温状态．（1）高温档时，电路为R1的简单电路，由表格可知高温档时电功率，则利用W=Pt即可求消耗电能；（2）根据I=求出电烤箱在低温档正常工作时的电流；根据P=I2R求出在低温档正常工作时R1的功率．【解答】解：当开关S1、S2都闭合时，电路为R1的简单电路，电路中的电阻最小，根据P=可知，电功率最大即为高温档状态；如图：当开关S1闭合、S2断开时，两电阻串联，电路的电阻最大，根据P=可知，电功率最小即为低温档状态．如图：=1100W，（1）高温档时，电路为R1的简单电路，由表格可知：P高由P=可得，5min消耗电能：t=1100W×5×60s=3.3×105J；W=P高=440W，（2）电烤箱在低温档位正常工作时，R1与R2串联，由表格知P低由P=UI得电烤箱在低温档正常工作时的电流：===2A；I低R1的电功率：P1=I2R1=（2A）2×44Ω=176W．答：（1）电烤箱在高温档正常工作5min所消耗的电能是3.3×105J；（2）电烤箱在低温档正常工作时，R1的功率是176W．【点评】本题考查了电阻、电流、电功率、电功的计算，关键是公式及其变形式的灵活运用，难点是根据P=结合开关的闭合、断开判断电烤箱的工作状态．6．小明家电热吹风机的铭牌如表格所示，其工作原理如图甲所示．由于使用了多年，吹风机中的电热丝明显氧化导致其电阻发生了变化，电动机性能仍保持不变．为准确测量氧化电热丝的实际电阻值，小明在家中把该吹风机单独接入家庭电路并使其吹热风，发现电能表的转盘6min内转过132圈，电能表规格如图乙所示．问：（1）这段时间内电吹风消耗了多少电能？。

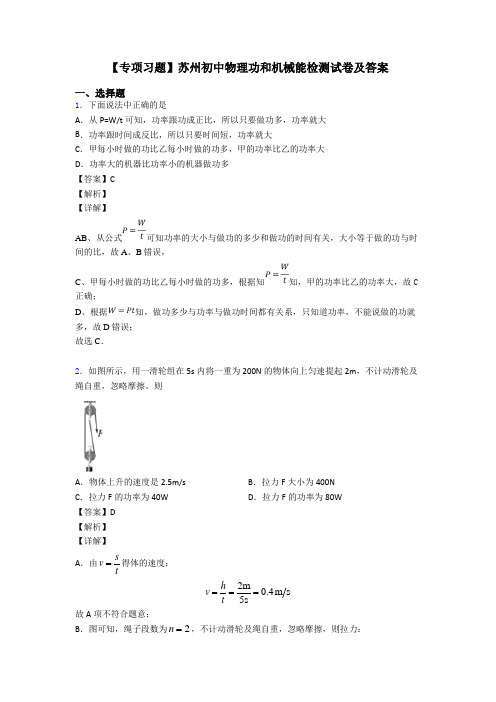

【专项习题】苏州初中物理功和机械能检测试卷及答案
【专项习题】苏州初中物理功和机械能检测试卷及答案一、选择题1．下面说法中正确的是A．从P=W/t可知，功率跟功成正比，所以只要做功多，功率就大B．功率跟时间成反比，所以只要时间短，功率就大C．甲每小时做的功比乙每小时做的功多，甲的功率比乙的功率大D．功率大的机器比功率小的机器做功多【答案】C【解析】【详解】AB、从公式可知功率的大小与做功的多少和做功的时间有关，大小等于做的功与时间的比，故A、B错误，C、甲每小时做的功比乙每小时做的功多，根据知知，甲的功率比乙的功率大，故C 正确；D、根据知，做功多少与功率与做功时间都有关系，只知道功率，不能说做的功就多，故D错误；故选C．2．如图所示，用一滑轮组在5s内将一重为200N的物体向上匀速提起2m，不计动滑轮及绳自重，忽略摩擦。
则A．物体上升的速度是2.5m/s B．拉力F大小为400NC．拉力F的功率为40W D．拉力F的功率为80W【答案】D【解析】【详解】A．由svt=得体的速度：2m0.4m5shvt===故A项不符合题意；B．图可知，绳子段数为2n=，不计动滑轮及绳自重，忽略摩擦，则拉力：11200N 100N 22F G ==⨯= 故B 项不符合题意；CD ．绳子自由端移动的速度：220.4m s 0.8m s v v ==⨯=绳物拉力F 的功率：100N 0.8m s 80W W Fs P Fv t t====⨯= 故C 项不符合题意，D 项符合题意。
3．2018年5月6日，央视《今日说法》栏目播出了一则高空坠物的新闻。
一个从12楼掉落的苹果把三个月大的婴儿砸成重伤，再次提醒大家要杜绝高空坠物。
苹果在下落过程中相关物理量的变化描述正确的是A ．重力势能越来越大B ．动能越来越大C ．质量越来越大D ．惯性越来越大【答案】B【解析】【详解】A 、苹果下落过程中，质量不变，高度降低，所以重力势能减小。
故A 错误；B 、苹果下落过程中重力势能转化为动能，所以动能越来越大。
中考物理模拟题《电功和电功率的综合计算》专项测试题(附参考答案)
中考物理模拟题《电功和电功率的综合计算》专项测试题(附参考答案)学校:___________班级：___________姓名：___________考号：___________1．如图甲所示电路，电源电压为3V，R1为定值电阻，R2为滑动变阻器，当开关S1、S2都闭合后，电流表的示数为0．6A．（1）求电阻R1的阻值；（2）当S1闭合，S2断开时，将滑片P移到中点，电流表的示数如图乙所示，求电阻R2的最大阻值；（3）当S1闭合，S2断开时，将滑片P从a端移至b端，求电路消耗的总功率的变化量．2．图示电源电压恒定不变，滑动变阻器R1的最大阻值为20Ω，定值电阻R2=30Ω，灯泡L 标有“6V 3.6W”字样，且电阻不变。
当滑动变阻器滑片滑到最左端，只闭合S1时，灯L刚好正常发光。
求：(1)灯泡工作时的电阻；(2)当S1断开、S2闭合时，将滑动变阻器的滑片滑到最右端，R2在5m i n内做的电功是多少？(3)该电路工作时能消耗的最大功率是多少？3．养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的特点是采用一种新型的电加热材料，通过高温把电热膜电子浆料（金属化合物）喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热，小明家买了一个养生壶（图甲），其铭牌如表所示：（1）该养生壶正常工作时，面状电阻的阻值多少？（2）若壶内装有2L温度为20℃的水，在一个标准大气压下，将水烧开，此过程中水吸收的热量是多少？[c水＝4.2×103J/（kg·℃），lL＝1×10-3m3]（3）小明关闭了家中的其他所有用电器，使用该壶在加热过程中家用电能表（图乙）的转盘5min内转了300转，此过程中养生壶消耗的电能和实际电功率各是多少？4．如图所示，是一则公益广告，浓浓的孝心渗透着社会主义核心价值观，小妮给爷爷网购了一台电热足浴器，其铭牌的部分参数如图甲所示，足浴器某次正常工作时控制面板显示如图乙所示，求：（1）此时足浴器的工作电流；（计算结果保留一位小数）（2）足浴器装入最大容量初温为22℃的水，当水温达到控制器面板上显示的温度时水所吸收的热量；（3）上述加热过程耗时16min，该足浴器的热电效率。
(物理) 中考物理电功率专项训练100(附答案)及解析
（物理）中考物理电功率专项训练100(附答案)及解析一、电功率选择题1．如图所示的物理现象涉及的物理知识正确的是（）A. B. C. D.A. 电风扇工作时主要将电能转化为机械能B. 家庭电路中的电能表是测量电流做功快慢的C. 法拉第根据图示电磁感应的原理制成了电动机D. 测电笔按图示的方法使用可以辨别家庭电路中的火线与零线【答案】 A【解析】【解答】解：A、电风扇工作时，消耗了电能，得到了机械能，因此将电能转化为了机械能；故A正确；B、电能表是测量家庭电路消耗电能多少的仪表；故B错误；C、法拉第根据图示电磁感应的原理制成了发电机；故C错误；D、使用测电笔时，手必须接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线，故D错误．故选A．【分析】（1）用电器工作的实质是将电能转化为其它形式的能；（2）电能表是测量电能的仪表；（3）发电机的原理是电磁感应；（4）测电笔的正确使用方法：手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线．本题综合考查了用电器工作的实质、电能表的作用、发电机的原理以及测电笔的使用方法等，属于基础知识考查范围．2．常用于测量家用电器在一段时间内消耗多少电能的仪器是（）A. 电流表B. 电压表C. 电能表D. 验电器【答案】C【解析】【解答】解：A、电流表是测电流大小的仪表，不符合题意；B、电压表测量电压大小，不符合题意；C、电能表是用来测量家用电器在一段时间内消耗多少电能（即电流做功）的仪表，符合题意；D、验电器是用来检验物体是否带电的仪器，不符合题意．故选C．【分析】明确各仪表或仪器的基本作用回答．3．如图所示，下列测量记录正确的是（）A. 物体的长度是 3.15cmB. 体温计的示数是36.7℃C. 弹簧测力计示数是1ND. 电能表的示数是2015kW•h【答案】 B【解析】【解答】A、刻度尺的分度值是1mm，末端刻度值为3.15cm，物体长度为3.15cm ﹣2.00cm=1.15cm．故A错误；B、体温计的量程为35℃～42℃，一个大格表示1℃，里面有10个小格，因此它的分度值为0.1℃．因此它的读数=36℃+0.7℃=36.7℃．故B正确；C、弹簧测力计的分度值是0.2N，所以弹簧测力计的示数是0.2N×4=0.8N．故C错误；D、电能表的读数为201.5kW•h．故D错误．故选B．【分析】①使要弄清楚刻度尺的量程和分度值再去读数．起始端是否从零开始，起始端没从0开始，把2.00cm处当作“0”刻度，读出末端刻度值，减去2.00cm即为物体长度，注意刻度尺要估读到分度值的下一位．②要弄清楚体温计的量程和分度值再去读数．③要弄清楚弹簧测力计的量程和分度值再去读数．④电能表的读数要注意，最后一位为小数位．4．下列家用电器中，利用电流热效应工作的是（）A. 抽油烟机B. 电视机C. 电饭锅D. 电风扇【答案】C【解析】【解答】解：抽油烟机、电风扇、主要是把电能转化为机械能，电视机主要是把电能转化为声能和光能，只有电饭锅是把电能转化为内能，是利用电流的热效应．故ABD 不符合题意，C符合题意．故选C．【分析】电流的热效应就是把电能转化为内能．5．2017•黄冈）下列关于电和磁的说法正确的是（）A. 金属导体中的电流方向与导体中自由电子定向移动方向相同B. 家庭电路中同时工作的用电器总功率越大，通过电能表的电流越大C. 磁场中某点的磁场方向与该点小磁针静止时南极的指向相同D. 电动机是根据电磁感应原理工作的【答案】B【解析】【解答】解：A、自由电子是负电荷，所以金属导体中的电流方向与自由电子定向移动方向相反，故A错误；B、接入电路的用电器总功率越大，由公式I= 可知通过电能表的电流就越大，故B正确；C、小磁针静止时N极所指的方向为该点磁场的方向，故C错误；A、电动机是利用通电线圈在磁场中受力转动的原理制成的，故D错误．故选B．【分析】（1）物理学中规定正电荷定向移动的方向为电流方向；（2）家庭电路电流大的原因：总功率过大；（3）我们规定小磁针N极所指的方向为该点磁场的方向；（4）带电磁铁的仪器利用的是电流的磁效应原理．6．小芳同学在做电学实验时，实物图如图所示，电源电压恒为 4.5V，电压表量程“0﹣3V”，灯L标有“2.5V 1.25W”（设灯丝电阻不变），滑动变阻器规格为“20Ω 1A”，在不损坏电路元件的情况下进行实验，下列说法正确的是（）A. 灯泡的最小功率是0.162WB. 该电路的最大功率是4.05WC. 电路中电流变化的范围是0.3A﹣0.4AD. 滑动变阻器的阻值应在4Ω﹣10Ω之间变化【答案】D【解析】【解答】解：A灯泡与滑动变阻器串联,滑动变阻器接入电路中的电阻最大（电压表的示数是3V时），电路中的电流最小，灯泡的功率最小，此时灯泡两端的电压：U L′＝U﹣U滑大＝4.5V﹣3V＝1.5V，“2.5V 1.25W”R L＝ ,电路中的最小电流：I小＝＝0.3A，P L最小＝1.5V×0.3A＝0.45W，A不符合题意；电路中的电流I最大＝＝0.5A所以，电路中电流范围是0.3A～0.5A，C不符合题意；P最大＝UI最大＝4.5V 0.5A＝2.25A,B不符合题意；电路中电流最大时电阻最小R最小＝＝9 ,则R滑小＝9，电路中电流最小时电阻最大R最大＝＝15 ,则R滑大＝15，D符合题意。
苏州市初中物理九年级全册第十八章《电功率》检测(含答案解析)
一、选择题1．在用电高峰时，家庭电路中的电压会比其他时段的220V稍微降低。
一盏标有“220V 100W”的白炽灯，在用电高峰和其他时段相比（）A．额定功率不变，灯泡变暗B．实际功率不变，灯泡变暗C．实际功率减小，灯泡变亮D．额定功率减小，灯泡变亮2．“节能减排，从我做起”。
倡导同学们养成随手断开暂时可以不用的用电器的习惯。
当你断开一个用电器后，电路中会变大的物理量是（）A．总电流B．总电阻C．总电压D．总功率3．下列家用电器中，主要利用电流热效应工作的是（）A．洗衣机B．电风扇C．电视机D．电饭锅4．下列数据符合生活实际的是（）A．手机正常通话时的电流约为5A B．人体的安全电压是36VC．液晶电视的额定功率约为100W D．普通白炽灯泡工作1小时耗电1kW·h 5．小明家中的电能表表盘示数如图所示，下列说法正确的是（）A．电能表是测量用电器电功率的仪表B．小明家已经消耗的电能是2016.5JC．电能表铝盘转了300转，则用电器消耗了0.1kW•h的电能D．小明家所有用电器同时工作，总功率不得超过2200W6．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），下列说法正确的是（）A．电阻0R两端电压与通过0R的电流成正比B．0R的阻值为5ΩC．滑动变阻器的最大阻值为5ΩD．0R的最大功率为0.45W7．如下图所示电路中，L1、L2是小灯泡，电源电压为3V，当开关S闭合时，两灯均能发光，电压表的示数为1.2V。
忽略温度对灯丝电阻的影响，则（）A．L1两端的电压为1.8VB．灯泡L2比灯泡L1更亮C．L1与L2的灯丝电阻之比为3:2D．通过L1与L2的电流之比为2:38．如图是电阻甲和乙的I-U图象，小明对图象信息作出的判断，正确的是（）A．将甲和乙串联，若电流为0. 3A，则它们两端的电压为3VB．若甲和乙并联，若电压为1V，则它们的干路电流为0.4AC．当甲两端电压为0.5V时，通过它的电流为0.3AD．甲乙并联在2. 5V的电路中，消耗的总功率2.5W9．如图所示电路中，电源电压不变，R1为定值电阻，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电流表A的示数变小B．电压表V1的示数变大C．电路中消耗的总功率变大D．电压表V2与电流表A示数的比值变小10．如图所示，电源电压不变。
电功率专项测试(含答案)
电功率专项测试（含答案）一、选择题1．如图所示，将标有“12V6W”的灯泡和“12V3W”的灯泡接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是A. 电路总功率等于9WB. 电路总功率大于9WC. 灯泡和一样亮D. 灯泡比灯泡亮【答案】D【解析】【解答】AB．根据可得，两灯泡的电阻分别为：，，由电路图可知，灯泡L1、L2串联接在12V的电路中，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：，则电路总功率：，A B不符合题意；CD．由于串联电路中电流处处相等，且，根据可知，灯泡的实际功率较大，则灯泡较亮，C不符合题意，D符合题意。
故答案为：D。
【分析】理清小灯泡的连接方式，根据P=求出两灯泡的电阻，再根据灯泡的串联和欧姆定律求出电路中的电流；根据P=UI求出总功率；根据P=I2R比较两灯泡实际功率的大小关系，实际功率大的灯泡较亮.2．一灯泡标有“3.8V”字样，额定功率模糊不清，某同学设计了如图甲所示的电路进行测量，电源电压恒为6V，电压表、电流表使用的量程分别为0～3V、0～0.6A，滑动变阻器的规格为“10Ω 1A”，他根据实验数据作出了电压表、电流表示数的U-I图像如图乙所示.则以下判断正确的是（）A. 小灯泡的额定功率为0.88WB. 滑片向左移时电压表示数变大，小灯泡变亮C. 变阻器允许连入电路的最大阻值约为8.82ΩD. 小灯泡正常发光2s内，变阻器产生的电热为3.04J【答案】C【解析】【解答】A、如图电路，电压表与滑动变阻器并联，当滑动变阻器两端电压为2.2V时，根据串联电路的分压特点，此时灯泡两端的电压为：，由乙图得，此时电流为0.4A，故灯泡的功率为：，A不符合题意；B、如图滑片向左移时，接入电路的电阻变小，电流变大，小灯泡变亮，但根据串联电路的分压特点可知，电压表示数变小，B不符合题意；C、由乙图知，电压表为3V时，电流为0.34A，所以变阻器允许连入电路的最大阻值约为：，C符合题意；D. 小灯泡正常发光2s内，变阻器产生的电热为：，D不符合题意.故答案为：C.【分析】（1）根据图像，灯泡正常发光时，变阻器两端的电压为 2.2V，并确定此时电路中的电流，由公式P=UI便可计算出灯泡的额定电功率；（2）滑片向左滑动，变阻器的阻值变小，电路中电流变大，灯泡变亮，变阻器分压变小，从而可判断电流表和电压表的示数变化；（3）变阻器的阻值越大，两端的电压越大，根据电压表的量程确定电阻器两端的最大电压，根据图像确定此时的电流，由公式R=可得变阻器的最大值；（4）根据Q=W=UIt可计算出变阻器产生的电热.3．如图，电路中L1“6V 3W“和L2“6V 6W”两灯泡和滑动变阻器R串联，电源电压恒为12V．下列说法正确的是（）A. 闭合开关S，调节滑动变阻器的滑片P，两灯泡均能正常发光B. 保证两灯泡均不损坏，滑动变阻器R连入电路的最小值为3ΩC. 滑片P从最右端向左移动，使某灯刚好正常发光，则此时另一盏灯的实际功率为1.5W D. 在保证电路安全的情况下，电路总功率最大可达到12W【答案】C【解析】【解答】A、根据P=UI可得，灯泡正常工作的电流分别为：，；由图知，闭合开关S，两灯泡串联，由于串联电路的电流处处相等，所以两灯泡不能都正常发光；A不符合题意；B、由可得，两灯的电阻分别为：，；由于串联电路的电流处处相等，两灯泡正常发光时的最大电流为：I=I1=0.5A，由欧姆定律可得总电阻：；根据串联电路的总电阻等于各分电阻之和可得，R连入电路的最小值： ,B不符合题意；C、滑片P从最右端向左移动，使某灯刚好正常发光，则正常发光的是电流较小的一个灯泡L1，所以另一盏灯的实际功率：，C符合题意；D、在保证电路安全的情况下，电路中的最大电流I=I1=0.5A，则整个电路的最大功率：，D不符合题意。
【专项习题】苏州中考物理功和机械能单元测试卷及答案
【专项习题】苏州中考物理功和机械能单元测试卷及答案一、选择题1．下面说法中正确的是A．从P=W/t可知，功率跟功成正比，所以只要做功多，功率就大B．功率跟时间成反比，所以只要时间短，功率就大C．甲每小时做的功比乙每小时做的功多，甲的功率比乙的功率大D．功率大的机器比功率小的机器做功多【答案】C【解析】【详解】AB、从公式可知功率的大小与做功的多少和做功的时间有关，大小等于做的功与时间的比，故A、B错误，C、甲每小时做的功比乙每小时做的功多，根据知知，甲的功率比乙的功率大，故C 正确；D、根据知，做功多少与功率与做功时间都有关系，只知道功率，不能说做的功就多，故D错误；故选C．2．阳光体育运动不仅锻炼了孩子们的身心，而且也让校园充满了欢声笑语．下面图与对应描述相符合的是（）A．甲图学生在跳绳的过程中，没有做功B．乙图学生跑步时，地对脚有力的作用C．丙图乒乓球在空中向前飞行时，仍受到球拍的作用力D．丁图拔河时尽量降低重心，可以减小脚与地面的摩擦力【答案】B【解析】【详解】A、甲图学生在跳绳的过程中，克服重力做功，故A错；B、乙图学生跑步时，脚对地施加了力，因为力的作用是相互的，地对脚有力的作用，故B正确；C、由于惯性丙图乒乓球在空中向前飞行，此时不再受球拍的作用力，故C错；D、丁图拔河时尽量降低重心，是为了提高稳度，不会减小脚与地面的摩擦力，故D错．故选B3．在校园足球比赛中，队员把足球踢出后，足球在水平地面上向前减速运动，如图所示．以下关于足球在水平地面上运动的这一过程中说法正确的是A．足球所受的重力做了功B．脚一直对足球做功C．足球受到非平衡力作用D．地面的支持力对足球做了功【答案】C【解析】【详解】A、重力时竖直向下的，球在地面上移动的距离是水平方向，即力与距离垂直，重力不做功，故A错误；B、球离开运动员的脚以后，以后不再受运动员的作用力，故脚对球不再做功，故B错误；C、由于足球的运动速度越来越慢，运动速度发生了变化，故受到的是非平衡力，故C正确；D、支持力是竖直向上的，球在地面上的运动是水平方向，即力与距离垂直，支持力不做功，故D错误；故选C．4．跳远运动的几个阶段（不计空气阻力）如图所示，关于运动员的下列说法正确的是（）A．在助跑阶段动能不变B．在起跳时动能最大C．在最高点时势能最小D．落地时势能最大【答案】B【解析】A. 助跑阶段，运动员的质量不变，速度逐渐增大，因此动能增大；运动员的高度不变，因此重力势能不变。
【物理】苏州市中考物理电流和电路专项测试卷(解析版)
【物理】苏州市中考物理电流和电路专项测试卷（解析版）一、选择题1．小明对十字路口的交通信号灯进行观察，画出下列四种电路图，你认为可行的是（）A. B. C. D.【答案】 C【解析】【解答】解：十字路口的交通信号灯，红绿黄信号灯是单独工作的，则三种灯是并联的，三种灯不会同时亮，所以三个灯的支路上各有一个开关，整个电路还有一个总开关，C符合题意。
故答案为：C。
【分析】设计电路时一般可以从以下几个方面考虑：首先判断用电器的连接方式，根据用电器是否同时工作基本上可以确定连接方式，其次根据开关在电路中的作用确定开关的位置，最后补全电源和导线完成一个完整的电路；用电器如果可以不同时工作，电路大多数为并联.2．取两个相同的验电嚣甲和乙，使甲带电．乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合（如图）．用带绝缘柄的金属棒将甲和乙的两金属球连接起来．则甲乙金属箔张角的变化情况是（）A. 甲和乙都不变B. 甲变小，乙张开C. 甲变大，乙不变D. 甲闭合，乙张开【答案】 B【解析】【解答】当用金属导体连接验电器的金属球时，甲乙间有电荷的一移动，甲验电器张角减小，乙验电器金属箔张开角度，B符合题意，ACD不符合题意。
故答案为：B.【分析】验电器通过金属箔角度的张开可以检验物体是否带电。
3．下列关于电流的说法中，正确的是（）A. 电荷只要运动就会形成电流B. 只有正电荷的定向移动才能形成电流C. 负电荷定向移动的方向与电流方向相反D. 电流从电源负极流经用电器流向正极【答案】 C【解析】【解答】解：A、电荷的定向移动形成电流；A不符合题意；B、无论正电荷还是负电荷，只要发生定向移动，就能形成电流；B不符合题意；C、正电荷移动的方向是电流的方向；负电荷（自由电子）的定向移动方向与电流方向相反。
C符合题意；D、在电源的外部，电流的方向是从正极流向负极。
D不符合题意；故答案为：C。
【分析】电荷的定向移动形成电流；规定：正电荷移动的方向是电流的方向.在电源的外部，电流的方向是从正极流向负极；电源内部则恰好相反.4．如图所示，两个相同的验电器a和b，a带正电，b不带电，用根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间（）A. 有质子从a向b移动B. a中的自由电子通过金属棒流向b，b金属箔的张角张大C. b中正电荷通过金属棒流向a，a金属箔张角减小D. b中的自由电子通过金属棒流向a，b金属箔张角增大【答案】 D【解析】【解答】解：由题知，验电器a带正电，b不带电；用带有绝缘柄的铜棒把a和b 连接起来，质子和正电荷的质量比较大而不会定向移动，由于验电器a带正电，根据异种电荷相互吸引可知，b中的自由电子会通过金属棒流向a，而b因为失去电子也带上了正电荷，b的两金属箔带上同种电荷使b金属箔张角变大，ABC不符合题意，D符合题意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【专项习题】苏州中考物理电功率专项测试卷及答案一、选择题1．如图是电阻甲和乙的U﹣I图象，由图象可知下列判断正确的是（）A. 甲乙都是定值电阻B. 当乙两端电压为1V，其电阻值为10ΩC. 将甲和乙串联，若甲的电流为0.4A时，电路的总功率为1.2WD. 将甲和乙并联，若甲两端电压为1V时，干路上的电流为0.4A【答案】C【解析】【解答】A、由图象可知，甲的电流与电压成正比，而乙对应的电流与电压不成正比，即乙电阻的阻值是变化的，A不符合题意；B、由图象可知，当时，，根据可得此时乙的阻值：，B不符合题意；C、将甲和乙串联，若甲的电流为0.4A时，根据串联电路的电流处处相等的特点，可知甲乙的电流均为0.4A，由图象可知，此时，；则总功率为：，C符合题意；D、甲和乙并联，甲两端电压为1V时，根据并联电路的电压特点可知甲乙两端的电压均为1V，由图象可知，此时，，则干路电流为：，D不符合题意；故答案为：C。
【分析】运用图象法解答问题的一般步骤是：（1）明确图象中横纵坐标表示的物理量分别是什么；（2）注意认清横坐标和纵坐标上最小分格的数值大小和单位；（3）明确图象所表示的物理意义；（4）根据图象对题目提出的问题作出判断，得到结论.2．某房间原来只接有一只标有“PZ220﹣40”的灯泡，小明又用一只完全相同的灯泡，将它俩串联在一起，在电源电压不变的情况下，房间内的总亮度将（）A. 变亮B. 变暗C. 不变D. 无法确定【答案】 B【解析】【解答】解：因串联电路中总电阻等于各分电阻之和，所以，两灯泡串联时的总电阻大于其中一个灯泡的电阻，在电源电压不变的情况下，由P＝UI＝可知，电路的总功率变小，房间内的总亮度变暗。
故答案为：B。
【分析】结合P＝UI＝可知电功率变化情况，进一步可知灯泡亮度的变化情况.3．如图的电路，电源电压保持不变，R为定值电阻。
下列说法正确的是（）A. 开关闭合前，电压表和电流表均无示数B. 开关闭合后，滑片P向右移动的过程中，电压表的示数变小C. 开关闭合后，滑片P向右移动的过程中，R的功率变大D. 开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小【答案】 B【解析】【解答】解：（1）开关闭合前，电路处于开路状态，则电流表没有示数；但电压表的两个接线柱通过变阻器与电源的正负极相连通，此时电压表测量电源电压，所以电压表有示数；A不符合题意；（2）开关闭合后，定值电阻R与滑动变阻器串联，电流表A测电路中的电流，电压表测定值电阻R两端的电压；滑片P向右移动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由I= 可知，电路中的电流变小；根据U=IR可知，定值电阻R两端的电压变小，即电压表的示数变小，B符合题意；定值电阻两端的电压减小，电路中电流减小了，根据P=UI知，R的功率变小，C不符合题意；由欧姆定律可知，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变，D不符合题意。
故答案为：B【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律、串联电路的特点即可分别判断；根据定值电阻两端的电压和电路的电流的变化，根据P=UI判断出R功率的变化；电压表与电流表示数的比值为定值电阻的阻值.4．如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中（）A. L1变亮，电压表示数变小B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大D. L2亮起来，电流表示数变小【答案】 D【解析】【解答】解：开关S闭合时，电路为灯泡L1的简单电路，电压表测电源的电压，电流表测电路中的电流；当开关S断开时，灯泡L1和L2串联，灯泡L2亮起来，电压表测灯泡L1两端的电压，电流表测电路中的电流；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变大，由I= 可知，电路中的电流变小，即电流表的示数变小，D符合题意；由U=IR可知，灯泡L1两端的电压变小，即电压表的示数变小，C不符合题意；因P=UI，且灯泡的亮暗取决于实际功率的大小，所以，灯泡L1的实际功率变小，灯泡L1变暗，A、B不符合题意。
故答案为：D。
【分析】结合电路图，理清开关处于不同状态时元件的连接方式及电表的测量对象，首先判断出电路中电阻的变化，根据欧姆定律I= 判断出电路中的电流的变化和灯泡L1两端的电压的变化，即电压表的示数的变化，根据P=UI可知灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小可知亮暗的变化.5．将A、B两个灯泡，按图一、图二两种方式连接，已知R A=4Ω、R B=6Ω，电源电压相同，下面分析正确的是（）A. 图一中A灯比B灯亮B. 图二中A灯比B灯亮C. 图一中A灯比图二中A灯亮D. 图一中的总功率比图二中的总功率要大【答案】B【解析】【解答】A．图一中，两灯泡串联，串联电路中各处的电流相等，A灯泡的电阻较小，由可知，A灯泡的实际功率较小，即A灯比B灯暗，A不符合题意；B．图二中，两灯泡并联，并联电路中各支路两端的电压相等，根据可知，A灯泡的电阻较小，其实际功率较大，A灯比B灯亮，B符合题意；C．由于图一中两灯串联，A灯泡两端的电压小于电源电压，图二中两灯并联，A灯泡两端的电压等于电源的电压，根据可知，图一中A灯泡的实际功率较小，灯泡较暗，即图一中A灯比图二中A灯暗，C不符合题意；D．因串联电路中总电阻大于任何一个分电阻，并联电路中总电阻小于任何一个分电阻，即图一中的总电阻大于图二中的总电阻；由可知，图一中的总功率比图二中的总功率要小，D不符合题意。
故答案为：B。
【分析】根据P=UI=I2R=比较两灯泡的实际功率关系，实际功率大的灯泡较亮.6．如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1=R2=R3。
小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关。
下列说法正确的是（）A. 此实验在探究电热Q与电阻R是否有关B. 通过R1的电流和通过R2的电流大小相等C. 电阻R1两端的电压和R2两端的电压相等D. 通电后，A管的液面将会比B管的液面高【答案】 D【解析】【解答】由图知，R2与R3并联后再与R1串联，R1处于干路上，根据并联电路的电流特点知，通过R1的电流大于通过R2的电流，而R1=R2，可见，该实验探究的是电热Q与电流是否有关，A、B均错误；又根据U=IR知，R1两端的电压大于R2两端的电压，C 不符合题意；通电后，由于置于密闭空气中的电阻丝R1=R2，而通过R1的电流大于通过R2的电流，由Q=I2Rt知，左容器中空气吸热较多，内能增大较多，温度较高，所以A管的液面将会比B管的液面高，D符合题意。
故答案为：D【分析】探究热量与电流及电阻的关系，要求能正确分析电路，掌握串并联电路的特点，并灵活应用焦耳定律根据控制变量法（通过电阻的电流不同，比较相同通电时间内两支温度计示数变化情况，可探究电流产生的热量与电流是否有关）及转换法（探究影响电热的因素时，通过液体吸热的多少反应电阻丝产生的热量）分析解答.7．如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（）A. 要使电压表的示数增大1V，小灯泡L两端的电压就会减小1VB. 小灯泡L的最小实际电功率为0.6WC. 当滑片P移到变阻器的中点时，小灯泡L正常发光D. 当滑片P移到最右端时，通电10s滑动变阻器消耗的电能是19.2J【答案】D【解析】【解答】由电路图可知，闭合开关后，滑动变阻器R与灯泡L串联，电压表测灯泡L两端的电压。
（1）由电压表测灯泡L两端的电压可知，电压表的示数增大1V，小灯泡L两端的电压就会增大1V，A不符合题意；（2）由P＝UI＝可得，灯泡的电阻：＝12Ω，当滑片P移到最右端时，接入电路中的电阻最大，电路中的电流最小，小灯泡的实际功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路中的最小电流：I＝＝0.2A，则小灯泡L的最小实际电功率：P L小＝I2R L＝（0.2A）2×12Ω＝0.48W，B不符合题意；通电10s滑动变阻器消耗的电能：W R ＝I2Rt＝（0.2A）2×48Ω×10s＝19.2J，D符合题意；（3）当滑片P移到变阻器的中点时，电路中的电流：I′＝ A，此时灯泡的实际功率：P L′＝（I′）2R L＝（ A）2×12Ω≈1.33W＜3W，所以，此时灯泡不能正常发光，C不符合题意。
故答案为：D。
【分析】闭合开关后，滑动变阻器R与灯泡L串联，电压表测灯泡L两端的电压.（1）电压表示数的变化和灯泡两端的电压变化相同；（2）根据P=UI=求出灯泡的电阻，当滑片P移到最右端时，接入电路中的电阻最大，电路中的电流最小，小灯泡的实际功率最小，根据电阻的串联和欧姆定律求出电路中的最小电流，利用P=I2R求出小灯泡L的最小实际电功率，再利用W=UIt=I2Rt求出通电10s滑动变阻器消耗的电能；（3）当滑片P移到变阻器的中点时，根据电阻的串联和欧姆定律求出电路中的电流，利用P=I2R求出小灯泡L的实际功率，然后与灯泡的额定功率相比较确定是否正常发光.8．如图所示电路，电源电压恒定，R为光敏电阻，其阻值随着光照的增强而减小，为定值电阻，当光照减弱时A. V与示数的比值减小B. V与示数的比值不变C. 与示数之差变大D. 电路消耗的总功率减小【答案】D【解析】【解答】A、由欧姆定律可知，V与示数的比值为光敏电阻R的阻值，因R的阻值变大，则该比值变大，A不符合题意；B、电压表示数不变，示数变小，则V与示数的比值变大，B不符合题意；C、由并联电路的特点可知，与示数之差为通过的电流，保持不变，C不符合题意；D、电源电压不变，总电流变小，根据可知，总功率减小，D符合题意。
故答案为：D。
