USB线接法USB线接法 2019.03USB接⼝、USB接法、USB延长线USB 4根线的接法是什么?在USB线的接头上，通常都印有⼀个“三叉Y”的LOGO，这是USB线的特有标志。
分辩四根线的⽅法如下：拿着USB接头，三叉Y的LOGO向上（也即是向着天），你的双眼能看到接头⾥⾯的四根⾦属触⽚，⾃左向右⽅向数，1脚为VCC（也即是接5V电源的正极）。
2脚为DATA-3脚为DATA+4脚为GND(即是接地脚）。
⼀般四根线：⿊为负极（GND），红为正极（VCC），是电源线，绿⾊的是数据线的正极（DATA+），⽩⾊的为数据线的负极（DATA-），做了⼀根USB延长线接我的⽹卡，把⽹卡放到楼顶上去了，在接上⾃⼰做的天线！呵呵，效果好多了。
⽅法是这样的，绿⾊和绿⽩做数据线，在就是棕⽩，蓝⽩，橙⽩接电源地线，棕，蓝，橙接电源正级。
按这个⽅法已经帮我朋友做了3根了，⼀根18M的还有2根是25M的都没问题。
有时间在做根看究竟能延长多远特别注意啊，⽹线要好啊！！本⼈只有⼀条18⽶长的，按3113接法，绿⾊和绿⽩做数据线，在就是棕⽩，蓝⽩，橙⽩接电源地线，棕，蓝，橙接电源正级，⼀试即成功。
线是最烂的⽹线，没有磁环，没有屏蔽层，电脑⽤前置USB⼝，到了卡H都只有4.25V电压了，电脑照常认出，USB 2.0设备，这种接法实在是好！在此再帖出给经众位共飨！》》》》》》》》》》》》》》》》》》》》》》》》》》》》》》》》》》》》⼤电流USB延长线轻松动⼿⾃⼰做原来使⽤的笔记本的结构⽐较特殊，虽然只有两个USB接⼝，但是两个接⼝提供的电流并不⼀样，其中有⼀个居然可以提供1.5A的电流，相对于正常的USB⼝来说，已经是超常了。
最近因为更换了笔记本，现在的笔记本虽然有三个USB ⼝，但是都是标准的配置，只能提供500mA的电流，然⽽笔者使⽤的设备⾥，有很多需要的电流远远⼤过这个数⽬，⽐如USB移动硬盘、USB光驱等；还有很多都处于临界值，⽐如USB供电扫描仪、USB⽆线⽹卡、USB红外线⼝等等……需要⽤到1000MA 电流的外置笔记本光驱，所以使⽤起来⾮常得不⽅便，为了解决这个问题，笔者苦想了⼏天(呵呵，边想边睡)，终于想到⼀个好的办法。
USB接口线的连接
USB接口线的连接机箱前置USB的连接一定要小心，要知道一旦接线出错，轻则无法使用USB 设备，重则烧毁USB设备或主板。
要正确地连接前置USB接口线，首先要了解一下机箱上前置USB各个接线的定义。
红线：电源正极（接线上的标识为：+5V或VCC）、白线：负电压数据线（标识为：Data-或USB Port -）、绿线：正电压数据线（标识为：Data+或USB Port +）、黑线：接地（标识为：Ground）。
目前各品牌主板上扩展的USB针脚定义各不相同，但不外乎以下几大类型与接线方法：第一类：8针型该类型的针脚多为1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用这种类型的针脚。
通常接线方法：将红线插入USB针脚1与针脚2，余下接线按Data-、Port +、Ground顺序分别插入余下USB针脚，如图4（a）所示。
第二种接线方式是第二组USB接线与第一组接线真好相反，如图（b）所示。
第二类：9针型该类型的USB针脚多为最近新出的主板，多见于支持Pentium 4或Athlon XP芯片组的主板（如i845D、i845E、i845D、SiS 650等），尤其是支持USB2.0的主板。
该类型的USB针脚接线较为统一，可通用于大多数主板，如图所示。
第三类：10针型采用该针脚类型的产品多为采用i815、i815E、i815EP、KT133等芯片组的主板，接法较前两种类型来说要乱得多，总结下来大致有五种接法，如图所示。
以上三种类型中只有第二类针脚可直接安装，一般情况下不会有错。
第一、三类情况较麻烦，采用这两种针脚类型的主板有相当一部分其说明书中并没有详细标明接线方法，因此最好还是以各种方式询问一下主板厂商，一般厂商都会给予答复。
实在不行可用万用表测量一下，搞清针脚+5V电源与接地后再接线，基本上不会有多大问题。
一般来说针脚1就是第一组USB的电源正极，分辨针脚1方法就是看其主板上的标识，有的直接标“1”、有的则是黑色三角或用白粗线条表示。
针式打印机有并口转USB的接线
针式打印机有并口转USB的接线针式打印机有并口转USB的接线，如下
扩展资料
可以使用USB转并口的设备使用老式针式打印机。
1、并口转USB的转接线的连接如下：
①将并口端口与打印机连接②将产品的USB接口与电脑的USB端口连接；在系统系统右下角，提示找到新硬件，并自动搜索安装好驱动程序。
安装完毕后会在设备管理器中出现USB Printing Support这样的设备。
2、接下来安装打印机驱动，此类打印机通常需要通过添加打印机向导的方式手动安装驱动：
向导列表里没有显示所用打印机型号的话，点从磁盘安装，地址指向自己下载的驱动。
这一步常规操作就不再赘述了。
3、下面是最核心的操作------产品端口设置
由于已经把并口转成了USB口，理所应当的需要把打印机的端口设置成USB。
右击打印机图标，选择[属性]，在打印机属性窗口中，选择“端口”项，将打印机的端口设置为“USB001”（此项设置，根据USB连接的端口不同，如USB002, USB003……）点击[确认]键，设置完成，打印机可以正常工作了。
如果打印机无法使用可以按如下方法检查：第一步：重新插拔
USB端口，让电脑重新查找设备；第二步：重启打印机；第三步：检查主板接口是否正常；第四步：替换法，到别的电脑上试试能否正常使用。
参考资料：USB转并口_百度百科。
双机USB口互连方法
双机USB口互连方法USB(Universal Serial Bus)，即通用串行总线。
本节所介绍的USB Link电缆连接方式，便是利用计算机的USB接口，实现双机的互联功能。
一、关于USB Link电缆市面上有多种USB Link电缆，不同种类和型号的电缆其功能略有不同，本文向大家介绍一款名为USB Link—100的双机互联电缆，其他类型USB Link电缆的安装和使用方法与它基本相同。
B Link电缆的特点USB Link—100电缆貌似一条普通的USB接口连接电缆，但中间多了一个“包”。
USB Link—100的核心功能就集中在这个“包”中。
从严格意义上讲，USB Link—100电缆应该称之为USB Data Bridge Cable(USB数据桥电缆)，它是一条通过USB接口连接的双机连接线。
它的功能是实现两台计算机之间的连接，并互享对方的资源，这些资源包括文件、软驱、光驱和打印机。
通过USB Link—100连接后，对方计算机上几乎所有的资源都可以被共享，这与网卡连接、直接电缆连接和MODEM连接等方式有很大的区别。
得提醒大家的是：有些用户可能会通过普通USB电缆来连接两台计算机，其实这种做法是非常危险的，很有可能会损坏主板。
即使没有损坏主板，使用这种方法也无法实现两台计算机之间的互联。
不过，最近新出的某些型号的主板上已经集成了USB连结功能，如微星（MSI)的815EP-PRO等主板，只需普通 USB电缆就可实现双机互连。
B Link电缆对计算机硬件的要求因为USB Link电缆必须要通过USB接口连接，所以被连接的两台计算机上都应同时具有USB接口。
近一两年来购置的计算机大都能够满足此要求。
如果您的计算机上没有USB接口，却一定要使用USB Link电缆进行连接，则需要购买一块USB接口卡。
再将USB接口卡安装在一台Intel 486DX—66以上的电脑上，使能保证使用USB Link电缆进行连接。
USB转串口和并口的方法
如今呢是使用笔记本的人越来越多了，可是呢买了笔记本对于学习很多单片机比如说51或者AVR就不方便了。
因为大多数电脑都不带串并口了。
但是呢新出的笔记本上的USB接口是足够用的。
因而都想用USB转了串口或者并口就能方便单片机学习开发时的ISP编程或者JTAG仿真了。
其实很多单片机开发商和销售商都早就有了USBisp的配套软件和硬件了的，只不过都比较昂贵，而且技术资料多是保密的，对于自己小本学习单片机的人而言不免都希望能与价廉物美的USBISP烧写器，而且也多想自己动手做一个了。

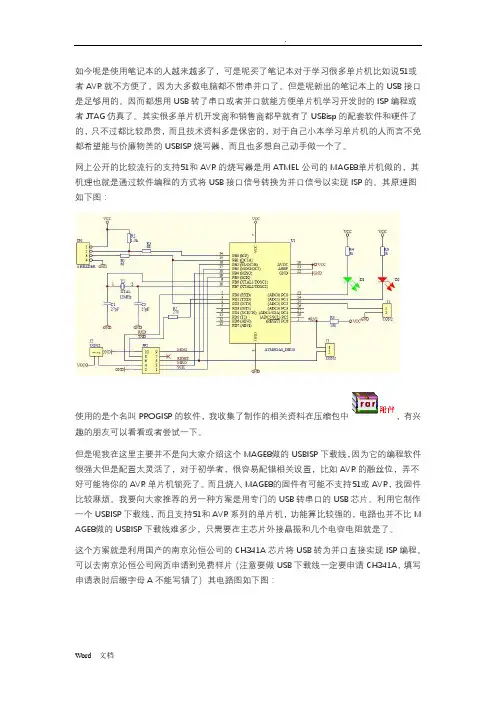

网上公开的比较流行的支持51和AVR的烧写器是用ATMEL公司的MAGE8单片机做的，其机理也就是通过软件编程的方式将USB接口信号转换为并口信号以实现ISP的。
其原理图如下图：使用的是个名叫PROGISP的软件，我收集了制作的相关资料在压缩包中，有兴趣的朋友可以看看或者尝试一下。
但是呢我在这里主要并不是向大家介绍这个MAGE8做的USBISP下载线，因为它的编程软件很强大但是配置太灵活了，对于初学者，很容易配错相关设置，比如AVR的融丝位，弄不好可能将你的AVR单片机锁死了。
而且烧入MAGE8的固件有可能不支持51或AVR，找固件比较麻烦。
我要向大家推荐的另一种方案是用专门的USB转串口的USB芯片。
利用它制作一个USBISP下载线，而且支持51和AVR系列的单片机，功能算比较强的，电路也并不比M AGE8做的USBISP下载线难多少，只需要在主芯片外接晶振和几个电容电阻就是了。
这个方案就是利用国产的南京沁恒公司的CH341A芯片将USB转为并口直接实现ISP编程。
可以去南京沁恒公司网页申请到免费样片（注意要做USB下载线一定要申请CH341A，填写申请表时后缀字母A不能写错了）其电路图如下图：CH341 是一个USB 总线的转接芯片，通过USB总线提供异步串口、打印口、并口以及常用的2线和4 线等同步串行接口。
在异步串口方式下，CH341提供串口发送使能、串口接收就绪等交互式的速率控制信号以及常用的MODEM 联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到US B 总线。
USB串口转接线安装使用说明

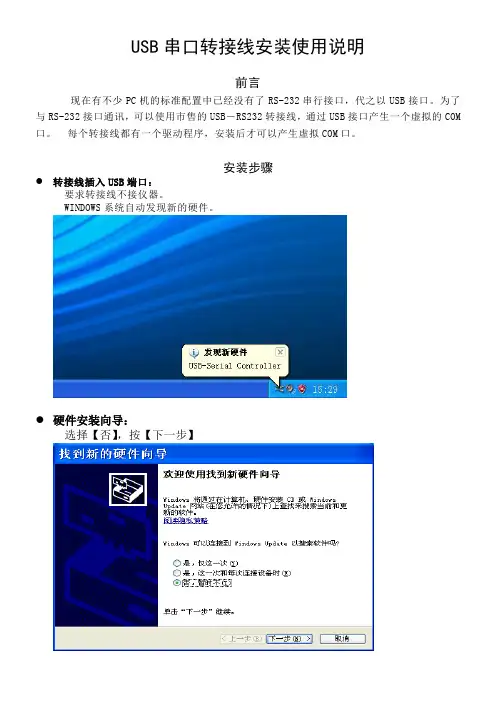

USB串口转接线安装使用说明
前言
现在有不少PC机的标准配置中已经没有了RS-232串行接口，代之以USB接口。
为了与RS-232接口通讯，可以使用市售的USB－RS232转接线，通过USB接口产生一个虚拟的COM 口。
每个转接线都有一个驱动程序，安装后才可以产生虚拟COM口。
安装步骤
●转接线插入USB端口：
要求转接线不接仪器。
WINDOWS系统自动发现新的硬件。
●硬件安装向导：
选择【否】，按【下一步】
●安装驱动程序：
选择【从列表或指定位置安装】，按【下一步】。
注意，不同厂家的产品，英文”Prolific USB-to-Serial Bridge”可能会有所不通。
●搜索驱动程序所在位置：
按【浏览】。
●找到驱动程序所在位置：
此时，【确定】键暗淡，说明还没有找到驱动程序所在的最后目录。
●找到最后位置：
点击各个子目录，直到【确定】键点亮，说明该目录中存在驱动程序。
按【确定】键退出。
●回到浏览界面：
按【下一步】。
●如果出现该信息，按【仍然继续】
●开始安装
●安装完毕：
检查安装结果●点击【我的电脑】
●点击【查看系统信息】
●点击【硬件】
●点击【设备管理器】
●点击【端口(COM和LPT)】：
查看USB串口的编号：
注意：这里的COM3不是统一的，其它电脑安装可能是其它编号，例如COM4等。
串口通讯软件在选择COM口时，编号要与这里显示的相同。
如果拔下USB转接线，COM3这个信息会自动消失，插上后又自动显示。
USB接线图（USB数据线接线图文说明）
USB数据线接线图文说明
通用串行总线（英文：Universal Serial Bus，简称USB）是连接外部装置的一个串口汇流排标准，在计算机上使用广泛，但也可以用在机顶盒和游戏机上，补充标准On-The-Go（ OTG）使其能够用于在便携装置之间直接交换资料。
二、接口定义及电路
MiniUSB接口定义：
MiniUSB引脚定义：
4、ID id脚在otg功能中才使用。
由于mini usb接口分mini-A、B和AB 接口。
如果你的系统仅仅是用做slave，那么就使用B接口，系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高平，则是B接头插入，此时系统就做主模式，如果ID为低，则是A接口插入，然后系统就会使用HNP 对话协议来决定哪个做Master，哪个做slave
permits distinction of
Micro-A- and Micro-B-Plug
Type A:connected to Ground
Type B:not connected
none
图中从左往右依次是：MiniUSB公口(A型插头)、MiniUSB公口(B型插头)、U SB公口(B型插头)、USB母口(A型插座)、USB公口(A型插头)
下图是主板与USB接口的详细连接方法。
常见打印机连接方式和线缆介绍
常见打印机连接方式和线缆介绍
展开全文
打印机是每个公司都不可或缺的办公设备，有些家庭中用户也会购买打印机使用，但是买了打印机之后该怎么连接呢?打印机接口也就是指打印机与计算机之间采用的接口类型，目前市场上打印机产品的主要接口类型包括常见的并行接口、专业的串口以及主流的USB接口以及不是很常用的网口。
win7旗舰版系统怎么连接打印机接口和数据线呢?一起来了解一下吧!
打印机接口说明
1、普通并口线1(25转36并口线)
普通并口线1
2、普通串口线1(9转9串口线)
普通串口线1
3、普通并口线2(25转25并口线)
普通并口线2
4、普通串口线2(9转25串口线)
普通串口线2
5、普通USB线
普通USB线
6、USB转并口线
一般情况下，win7系统可以自动安装该通讯线的驱动，安装成功后会多出一个USB001端口
USB转并口线
7、USB转串口线
需要安装专门驱动程序，安装成功后会多出一个串口，一般为COM3。
类似于在电脑主板上扩展出一个串口，需要通过我公司原配串口线，再连接打印机，才能正常通讯!
USB转串口线
win7旗舰版系统打印机接口与数据线的连接方法就跟大家分享到这里，相信大家对于这些不同类型的接口都有所了解了吧。
