基于单片机的GPS授时系统设计分析
基于单片机的GPS定位系统设计文献综述

基于单片机的GPS定位系统设计文献综述GPS定位系统是一种利用全球卫星定位系统(Global Positioning System,GPS)来确定地理位置的技术。
在现代社会,GPS定位系统在各个领域中广泛应用,包括交通、军事、航空航天、物流等。
基于单片机的GPS定位系统是其中的一种应用方式,通过使用单片机作为主控芯片,实现对GPS模块的控制和数据处理,可以实现车辆、人员等的实时定位和追踪。
本文将对基于单片机的GPS定位系统进行综述,包括定位原理、系统组成、关键技术以及应用场景等方面的内容。
1. 定位原理GPS定位系统是基于卫星信号的定位技术,通过接收来自卫星的定位信息,利用三角测量等方法计算出自身的地理位置。
GPS系统由24颗卫星组成,其中至少有4颗卫星同时可见时,就能够确定一个点的位置。
基于单片机的GPS定位系统通过接收和解析卫星发射的导航信号,计算出自身的经纬度信息,从而实现定位功能。
2. 系统组成基于单片机的GPS定位系统主要由三个部分组成:GPS模块、单片机和显示模块。
2.1 GPS模块:GPS模块是实现定位功能的关键部件,它接收卫星发射的导航信号,并将信号转换为数字信号供单片机使用。
GPS模块通常包括天线、接收机和定位引擎等部分。
2.2 单片机:单片机是系统的核心处理器,负责接收和处理GPS模块传递过来的定位数据,并进行进一步的计算和控制。
单片机通常采用较为低功耗的微控制器,具有较好的计算和控制能力。
2.3 显示模块:显示模块将通过单片机处理的定位数据展示给用户,可以采用LCD液晶显示屏、LED数码管等形式,以直观的方式展示地理位置信息。
3. 关键技术基于单片机的GPS定位系统设计中,涉及到以下几个关键技术:3.1 GPS信号接收与解析:GPS信号由卫星发射,经过天线接收后需要进行解析。
这个过程包括信号放大、频率合成、数字信号处理等环节,需要设计合适的电路和算法来实现。
3.2 数据处理与计算:单片机接收到GPS模块传来的经纬度等数据后,需要进行进一步的计算和处理。
基于单片机的GPS定位系统设计毕业设计

第一章 绪论
1.1 简述
1.1.1 坐标系统 GPS 定位是通过安置于地球表面的 GPS 接收机同时接受 4 颗以上的 GPS 卫星信号,
从而测定地面点的位置。GPS 定位常采用空间直角坐标系,一般取地球质心为坐标系的 原点。空间直角坐标系用位置矢量在 3 个坐标轴上的投影参数(x,y,z)表示空间点的位 置。采用空间直角坐标系,可以方便地通过平移和旋转从一个坐标系转换到另一个坐标 系。完全定义一个空间直角坐标系,需要确定:①坐标原点的位置;②3 个坐标轴的指 向;③长度单位。根据选择的参数不同,除空间直角坐标系外,还有其他形式的坐标系, 如球面坐标系、大地坐标系等。但他们在使用是式等价的,即不管采用哪一种坐标系, 一组具体的坐标值只表示唯一的空间点位。
2.2 接收 GPS 定位信号方案...............................................................................................10 第三章 硬件介绍.........................................................................................................................12
常用的坐标系统有:协议天球坐标系、协议地球坐标系、地球参心坐标系、国家大 地坐标系、地方独立坐标系、高斯平面直角坐标系以及 WGS-84 坐标系等等。 1.1.2 时间系统
在 GPS 卫星定位中,作为观测目标的 GPS 卫星以每秒数公里的速度在运动。对观测 者而言,卫星的方向、距离、高度和运行速度都在不断地变化。因此,在由追踪站对卫 星进行定轨时,提供卫星位置的同时,必须给出对应的瞬时时刻。与坐标系统一样,时 间系统也应该有相应的尺度(时间单位)与原点(历元)。只有把尺度与原点结合起来, 才能给出时刻的概念。
基于单片机的GPS定位系统设计

基于单片机的GPS定位系统设计摘要:GPS全球定位系统在实际生活中被广泛应用,是当今信息数字化时代发展中的重要组成部分。
因其具有性能好、精度高、应用广的特点,使其成为迄今为止最好的定位导航系统。
本次设计以单片机为核心,通过GPS接收模块接收GPS卫星信号,然后将数据发送到单片机的串口。
单片机执行串口中断,提取所需要的数据并进行处理,最后将处理的数据通过液晶屏显示,成功实现定位。
本系统由52单片机、GPS模块M-87、12864液晶屏等硬件组成,应用C语言编程,完成了GPS信息的提取、处理和显示。
系统可以显示当地经度、纬度、时间、高度等信息,是一台体积小巧、携带方便、可以独立使用的全天候实时的定位导航设备。
关键词:单片机;GPS接收模块;12864液晶屏;串行通信总体方案的设计:本次设计以单片机(STC89C52)为核心,首选通过GPS(M-87)接收模块接收GPS卫星信号,然后将数据发送到单片机的串口,单片机执行串口中断,提取所需要的数据并处理,最后将处理后的数据通过液晶显示屏(LCD12864)显示。
该GPS定位系统硬件电路主要由以下几个部分组成:(1) 控制部分:以STC89C52单片机为核心的小型控制系统;(2)接收部分:以GPS(M-87)接收模块为核心的GPS接收机;(3)显示部分:由LCD12864构成的液晶显示电路;(4)电源部分: 由三节1.5V干电池串连而成的电源进行供电。
该GPS定位系统软件部分主要由以下几个部分组成:(1)串口初始化程序:对TMOD、TH1、TL1、REN、RI、TI等进行赋初值;(2)液晶初始化程序:令PSB=1使LCD为并口方式及LCD开、关标设定等;(3)数据接收与处理程序:编写数据提取与处理程序,实时接收与处理数据。
(4)延时程序:编写延时函数,延时函数可以控制液晶屏内容的显示时长;由此可知:GPS接收模块将接收到的GPS卫星导航电文调制解码,转换为标准格式后,通过串行口将数据送给单片机,当单片机执行串口中断收到GPS接收模块发来的数据,经过片内程序的识别筛选,将筛选出来的数据进行处理后送到显示模块,最后通过液晶显示屏按照要求显示。
基于51单片机的GPS定位系统设计

基于51单片机的GPS定位系统设计
GPS定位系统是一种高精度、高可靠性的定位技术,基于51单
片机的GPS定位系统可以用于车辆、船只、无人机等物体的追踪和
导航。
以下是基于51单片机的GPS定位系统设计的步骤:
1. 硬件设计:
GPS模块:选择一款支持串口通信,输出NMEA协议的GPS模块。
51单片机:选择适当的型号,具备较好的计算和通信能力。
显示模块:可以选择LCD显示屏或OLED显示屏来显示当前的定
位信息。
电源模块:GPS模块和51单片机都需要可靠的电源供应,可以
选择锂电池或干电池。
外部存储模块:为了存储历史定位数据,可以选择SD卡存储模块。
2. 软件设计:
a.串口通信程序:通过串口通信程序从GPS模块接收NMEA协议
的数据。
b.解析程序:解析NMEA协议的数据,并提取相关的定位信息
(经度、纬度、速度、时间等)。
c.定位算法:采用常见的定位算法(如卡尔曼滤波、迭代解算等)来计算当前位置。
d.存储程序:将计算出的位置信息存储到SD卡中。
e.显示程序:利用LCD或OLED显示屏显示当前的定位信息。
3. 系统测试
将系统部署到实际场景中进行测试,记录数据并进行分析。
根据测试结果对系统进行改进和优化,以提高其可靠性和精度。
总之,基于51单片机的GPS定位系统设计需要较高的硬件和软件开发能力,需要深入了解GPS原理、51单片机编程以及相关算法的实现方式。
基于单片机的GPS定位系统设计研究进展

基于单片机的GPS定位系统设计研究进展GPS定位系统是一种利用全球定位系统(GPS)卫星进行定位的技术。
它可以通过接收来自卫星的定位信号,计算出接收器的位置以及相关的信息。
在当今社会,GPS定位系统广泛应用于交通管理、导航仪器、军事设备等领域。
本文将探讨基于单片机的GPS定位系统设计的研究进展。
1. GPS定位系统原理GPS定位系统的基本原理是通过接收至少四颗卫星发出的信号,并计算出信号的传播时间差来确定接收器的位置。
在GPS定位系统中,至少需要接收到4颗卫星的信号才能进行准确的定位和测量。
2. 基于单片机的GPS定位系统设计基于单片机的GPS定位系统设计是将GPS接收器与单片机进行集成,以实现位置定位、导航和数据处理等功能。
单片机作为中央处理单元,负责接收和处理来自GPS模块的信号,并将定位结果通过显示屏或其他输出设备显示出来。
3. 单片机选择与接口设计在设计基于单片机的GPS定位系统时,选择合适的单片机至关重要。
单片机应具备足够的计算和处理能力,支持通信接口和外围设备的连接。
例如,常用的单片机有STM32、Arduino等。
同时,还需要考虑单片机与GPS模块之间的接口设计,确保数据传输的可靠性和稳定性。
4. 电源管理与功耗优化基于单片机的GPS定位系统通常需要考虑电源管理和功耗优化。
由于GPS模块和单片机本身的功耗较高,需要合理设计电源电路,以降低系统的功耗和延长电池寿命。
常见的功耗优化方法包括将GPS模块和单片机设置为低功耗模式、优化代码,以及合理选择电源供应电压等。
5. 数据处理与应用开发基于单片机的GPS定位系统不仅可以实现位置定位功能,还可以进行数据处理和应用开发。
例如,可以根据定位结果进行路径规划和导航功能的开发,将定位数据与地图数据进行关联,以实现更智能的导航功能。
此外,还可以将定位数据传输到云服务器进行存储和分析,以实现更复杂的数据处理和应用开发。
6. 系统可靠性与精度提升在设计基于单片机的GPS定位系统时,系统的可靠性和定位精度是需要考虑的重要因素。

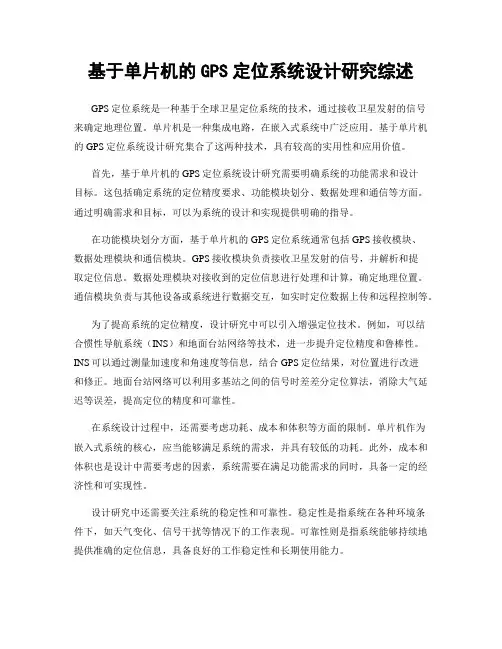

基于单片机的GPS定位系统设计研究综述

基于单片机的GPS定位系统设计研究综述GPS定位系统是一种基于全球卫星定位系统的技术,通过接收卫星发射的信号来确定地理位置。
单片机是一种集成电路,在嵌入式系统中广泛应用。
基于单片机的GPS定位系统设计研究集合了这两种技术,具有较高的实用性和应用价值。
首先,基于单片机的GPS定位系统设计研究需要明确系统的功能需求和设计目标。
这包括确定系统的定位精度要求、功能模块划分、数据处理和通信等方面。
通过明确需求和目标,可以为系统的设计和实现提供明确的指导。
在功能模块划分方面,基于单片机的GPS定位系统通常包括GPS接收模块、数据处理模块和通信模块。
GPS接收模块负责接收卫星发射的信号,并解析和提取定位信息。
数据处理模块对接收到的定位信息进行处理和计算,确定地理位置。
通信模块负责与其他设备或系统进行数据交互,如实时定位数据上传和远程控制等。
为了提高系统的定位精度,设计研究中可以引入增强定位技术。
例如,可以结合惯性导航系统(INS)和地面台站网络等技术,进一步提升定位精度和鲁棒性。
INS可以通过测量加速度和角速度等信息,结合GPS定位结果,对位置进行改进和修正。
地面台站网络可以利用多基站之间的信号时差差分定位算法,消除大气延迟等误差,提高定位的精度和可靠性。
在系统设计过程中,还需要考虑功耗、成本和体积等方面的限制。
单片机作为嵌入式系统的核心,应当能够满足系统的需求,并具有较低的功耗。
此外,成本和体积也是设计中需要考虑的因素,系统需要在满足功能需求的同时,具备一定的经济性和可实现性。
设计研究中还需要关注系统的稳定性和可靠性。
稳定性是指系统在各种环境条件下,如天气变化、信号干扰等情况下的工作表现。
可靠性则是指系统能够持续地提供准确的定位信息,具备良好的工作稳定性和长期使用能力。
为了验证设计研究的有效性,可以进行实验和仿真研究。
通过搭建实验平台,采集实际的GPS定位数据,并进行数据处理和分析,以评估系统的性能和精度。
基于单片机的GPS定位系统

基于单片机的GPS定位系统基于单片机的GPS定位系统随着科技的不断发展,定位系统在各个领域的应用越来越广泛。
基于单片机的GPS定位系统,将单片机技术和GPS技术相结合,具有体积小、功耗低、性能稳定等优点,被广泛应用于智能交通、人员跟踪、车辆监控等领域。
本文将详细介绍基于单片机的GPS定位系统的设计和实现方法。
一、系统概述基于单片机的GPS定位系统主要包括单片机、GPS模块和外部设备等组成部分。
其中,单片机作为主控芯片,负责系统的数据处理和控制信号输出;GPS模块负责接收GPS信号,并提取出位置信息;外部设备包括存储器、显示设备等,用于存储和显示定位信息。
二、GPS模块GPS模块是整个定位系统的核心部分,其性能直接影响到整个系统的精度和稳定性。
选择一款合适的GPS模块对于系统设计至关重要。
目前,市场上主流的GPS模块均支持NMEA-0183协议,该协议规定了GPS接收机与计算机或其他设备之间的通信协议,使得GPS数据能够被单片机等设备读取和处理。
三、单片机单片机是整个系统的控制核心,需要具备处理数据和控制外部设备的能力。
考虑到系统的功耗和性能要求,选择一款具有低功耗、高性能的单片机至关重要。
常用的单片机包括STM32、ARMCortex-M系列等。
四、系统设计基于单片机的GPS定位系统的设计主要包括硬件电路设计和软件程序设计两部分。
硬件电路设计主要包括单片机、GPS模块、外部设备等部分的电路设计。
其中,单片机与GPS模块之间的通信接口需要遵循NMEA-0183协议,同时还需要考虑单片机的电源供电、信号干扰等问题。
软件程序设计主要包括单片机的程序设计和GPS数据的处理。
单片机的程序设计需要根据系统的需求进行编写,包括对外部设备的控制、数据处理等。
GPS数据的处理需要将接收到的GPS数据进行解析,提取出位置信息,并将其存储或传输给外部设备。
五、实现细节在实现基于单片机的GPS定位系统时,需要注意以下几点:1、单片机与GPS模块之间的通信接口需要遵循NMEA-0183协议,否则可能导致数据读取错误。
基于单片机的GPS高精度授时时钟设计讲解

学士学位毕业设计(论文)基于单片机的GPS高精度授时时钟设计学生姓名:指导教师:所在学院:专业:农业电气化摘要本文设计了一种基于P89LPC952高速单片机的GPS卫星授时时钟。
它由接收机、中央处理单元、LCM显示、键盘、输出接口组成。
利用接收机提供的标准时间信号,通过中央处理单元对数据的处理,从而可同步输出时间数据,保证高精度授时。
这不仅解决了时间获取问题,而且能真正实现全球范围内的时间校准。
更创新性地集成了全世界212个城市的实时时间显示。
与传统方法相比,这种全新的时钟同步方法具有实现手段简单、精度高、范围大、不需通道联系、不受地理和气候条件限制等众多优点,是时钟同步的理想方法。
本文介绍了基于P89LPC952的GPS授时时钟装置的硬件;根据装置要实现的功能,给出了主程序和中断程序的流程图和程序介绍。
关键词:授时时钟P89LPC952 GPS 中央处理单元ABSTRACTABSTRACTA kind of GPS satellite timing clock based on the P89LPC952 High-speed MCU is recommended in the following thesis. It is composed of receptors、central proceeding sections, LCM, keyboard and output connectors. The central proceeding section could deal with the data to make the output time data by use of the standard time signals supplied by receptors, thus, keeping highly precision timing. By this way, not only solve the problem of the time obtained, but also the time in the worldwide is really completely unified. Even more, creatively integrates 212 cities of the world wide’s real-time display. Compared with conventional method, this new synchronous clock plan has many advantages, such as simple, high precision, wide extension, no channels needed, no confine of geography and weather environment and so on. It is the ideal way to synchronize the clock. In the following paper, represent the hardware of the GPS timing clock based on the P89LPC952 High-speed MCU. According to the function of the device, list the flow chart of the main program and the interrupt program and the introduction of those programs.Keywords:Timing clock P89LPC952 GPS Central proceeding section目录摘要 ........................................................................................................ I I ABSTRACT (III)前言 (IV)1.绪论 (1)1.1设计提出的意义 (1)1.2课题主要内容 (1)2.系统设计基础 (2)2.1设计思想 (2)2.2方案选择 (2)2.3本章小结 (3)3.系统组成原理及硬件设计 (4)3.1系统的组成和原理 (4)3.2硬件电路的设计 (4)3.3本章小结 (10)4.软件设计 (11)4.1软件系统结构 (11)4.2主要算法设计 (12)4.3本章小结 (15)5.PCB设计、组装及调试 (16)5.1 PCB的设计 (16)5.2 PCB焊接组装 (17)5.3电路的调试 (17)5.4本章小结 (18)结论 (19)参考文献 (20)致谢 (21)附录1 系统原理图 (22)附录2 主要源代码 (23)前言20世纪70年代的计算机革命产生了一群新的时间用户,他们需要精确的计算机时间。
