压铸件出现品质问题及改善方法
压铸件的常见缺陷和解决的对策
1).冷纹（水纹）: 1).冷纹（水纹）: 原因:熔汤前端的温度太低,相迭时有痕迹. 原因:熔汤前端的温度太低,相迭时有痕迹. 改善方法: 改善方法: 1.检查壁厚是否太薄(设计或制造),较薄的区域应直接充填. 1.检查壁厚是否太薄(设计或制造),较薄的区域应直接充填. 2.检查形状是否不易充填;距离太远、封闭区域(如鳍片 、 2.检查形状是否不易充填;距离太远、封闭区域( 凸起) 、被阻挡区域、圆角太小等均不易充填. 凸起) 、被阻挡区域、圆角太小等均不易充填.并注意是否 有肋点或冷点. 有肋点或冷点. 3.缩短充填时间.缩短充填时间的方法:… 3.缩短充填时间.缩短充填时间的方法: 4.改变充填模式. 4.改变充填模式. 5.提高模温的方法:… 5.提高模温的方法: 6.提高熔汤温度. 6.提高熔汤温度. 7.检查合金成分. 7.检查合金成分. 8.加大排气道可能有用. 8.加大排气道可能有用. 9.加真空装置可能有用. 9.加真空装置可能有用.
压铸件的常见缺陷和解决的对策
3).气孔（砂孔）: 3).气孔（砂孔）: 1.空气夹杂在熔汤中. 1.空气夹杂在熔汤中. 2.气体的来源:熔解时、在料管中、在模具中、离型剂. 2.气体的来源:熔解时、在料管中、在模具中、离型剂. 3.压射力不足，材质疏松。 3.压射力不足，材质疏松。 4.模具温度过高，热收缩。 4.模具温度过高，热收缩。 改善方法: 改善方法: 1.适当的慢速. 1.适当的慢速. 2.检查流道转弯是否圆滑,截面积是否渐减. 2.检查流道转弯是否圆滑,截面积是否渐减. 3.检查逃气道面积是否够大,是否有被阻塞,位置是否位于最后充填的 3.检查逃气道面积是否够大,是否有被阻塞, 地方. 地方. 4.检查离型剂是否喷太多,模温是否太低或太高. 4.检查离型剂是否喷太多,模温是否太低或太高. 5.使用真空. 5.使用真空. 6.调整射料压力。 6.调整射料压力。
压铸采购常见问题及解决方法

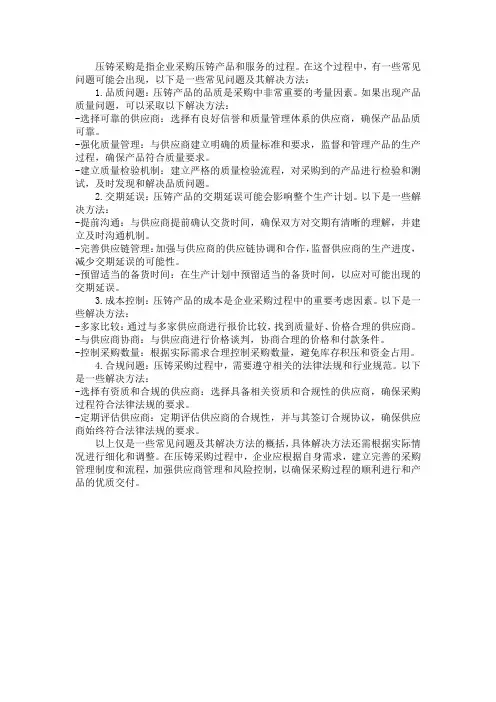

压铸采购是指企业采购压铸产品和服务的过程。
在这个过程中，有一些常见问题可能会出现，以下是一些常见问题及其解决方法：1.品质问题：压铸产品的品质是采购中非常重要的考量因素。
如果出现产品质量问题，可以采取以下解决方法：-选择可靠的供应商：选择有良好信誉和质量管理体系的供应商，确保产品品质可靠。
-强化质量管理：与供应商建立明确的质量标准和要求，监督和管理产品的生产过程，确保产品符合质量要求。
-建立质量检验机制：建立严格的质量检验流程，对采购到的产品进行检验和测试，及时发现和解决品质问题。
2.交期延误：压铸产品的交期延误可能会影响整个生产计划。
以下是一些解决方法：-提前沟通：与供应商提前确认交货时间，确保双方对交期有清晰的理解，并建立及时沟通机制。
-完善供应链管理：加强与供应商的供应链协调和合作，监督供应商的生产进度，减少交期延误的可能性。
-预留适当的备货时间：在生产计划中预留适当的备货时间，以应对可能出现的交期延误。
3.成本控制：压铸产品的成本是企业采购过程中的重要考虑因素。
以下是一些解决方法：-多家比较：通过与多家供应商进行报价比较，找到质量好、价格合理的供应商。
-与供应商协商：与供应商进行价格谈判，协商合理的价格和付款条件。
-控制采购数量：根据实际需求合理控制采购数量，避免库存积压和资金占用。
4.合规问题：压铸采购过程中，需要遵守相关的法律法规和行业规范。
以下是一些解决方法：-选择有资质和合规的供应商：选择具备相关资质和合规性的供应商，确保采购过程符合法律法规的要求。
-定期评估供应商：定期评估供应商的合规性，并与其签订合规协议，确保供应商始终符合法律法规的要求。
以上仅是一些常见问题及其解决方法的概括，具体解决方法还需根据实际情况进行细化和调整。
在压铸采购过程中，企业应根据自身需求，建立完善的采购管理制度和流程，加强供应商管理和风险控制，以确保采购过程的顺利进行和产品的优质交付。
压铸件不良原因以及改善对策（简版）
压铸件不良原因以及改善对策（简版）压铸件不良原因以及改善对策（简版）⼀、铸件表⾯有花纹，并有⾦属流痕迹产⽣原因：1、通往铸件进⼝处流道太浅。
2、压射⽐压太⼤，致使⾦属流速过⾼，引起⾦属液的飞溅。
调整⽅法：1、加深浇⼝流道。
2、减少压射⽐压。
⼆、铸件表⾯有细⼩的凸瘤产⽣原因：1、表⾯粗糙。
2、型腔内表⾯有划痕或凹坑、裂纹产⽣。
调整⽅法：1、抛光型腔。
2、更换型腔或修补。
三、铸件表⾯有推杆印痕，表⾯不光洁，粗糙产⽣原因：1、推件杆（顶杆）太长；2、型腔表⾯粗糙，或有杂物。
调整⽅法：1、调整推件杆长度。
2、抛光型腔，清除杂物及油污。
四、铸件表⾯有裂纹或局部变形产⽣原因：1、顶料杆分布不均或数量不够，受⼒不均：2、推料杆固定板在⼯作时偏斜，致使⼀⾯受⼒⼤，⼀⾯受⼒⼩，使产品变形及产⽣裂纹。
3、铸件壁太薄，收缩后变形。
调整⽅法：1、增加顶料杆数量，调整其分布位置，使铸件顶出受⼒均衡。
2、调整及重新安装推杆固定板。
五、压铸件表⾯有⽓孔产⽣原因：1、润滑剂太多。
2、排⽓孔被堵死，⽓孔排不出来。
调整⽅法：1、合理使⽤润滑剂。
2、增设及修复排⽓孔，使其排⽓通畅。
六、铸件表⾯有缩孔产⽣原因：压铸件⼯艺性不合理，壁厚薄变化太⼤。
⾦属液温度太⾼。
调整⽅法：1、在壁厚的地⽅，增加⼯艺孔，使之薄厚均匀。
2、降低⾦属液温度。
七、铸件外轮廓不清晰，成不了形，局部⽋料产⽣原因：1、压铸机压⼒不够，压射⽐压太低。
2、进料⼝厚度太⼤；3、浇⼝位置不正确，使⾦属发⽣正⾯冲击。
调整⽅法：1、更换压铸⽐压⼤的压铸机；2、减⼩进料⼝流道厚度；3、改变浇⼝位置，防⽌对铸件正⾯冲击。
⼋、铸件部分未成形，型腔充不满产⽣原因：1、压铸模温度太低；2、⾦属液温度低；3、压机压⼒太⼩，4、⾦属液不⾜，压射速度太⾼；5、空⽓排不出来。
调整⽅法：1、2、提⾼压铸模，⾦属液温度；3、更换⼤压⼒压铸机。
4、加⾜够的⾦属液，减⼩压射速度，加⼤进料⼝厚度。
九、压铸件锐⾓处充填不满产⽣原因：1、内浇⼝进⼝太⼤；2、压铸机压⼒过⼩；3、锐⾓处通⽓不好，有空⽓排不出来。
压铸件常见缺陷及解决办法
压铸件常见缺陷及解决办法
1、尖角缺陷：表现为在压铸件的边缘和表面出现尖利的角，其
原因是模具的固定不牢，模具合模前没有铂精加光等操作，模具和表
面间的空隙较大，导致铸件连续流和溅射的金属物料的冷凝无法完全
填充到模具内。
解决办法是在压铸件的模具制作中要注意模具的固定，还要在合模前进行铂精加光，使模具缝隙尽量控制在最小。
2、翘曲缺陷：表现为铸件胚体过大或模具设计不当，导致部分
孔表面被填充的金属物料过度凝固后发生变形。
解决办法是提高铸件
的成型质量，在模具设计时应注意做到模具中高低正常，同时要增加
相应的引流装置，降低铸件表面在压铸过程中的温度，减少物料凝固
时间。
3、凹槽缺陷：表现为压铸件内壁或内孔出现浅深不均、粗糙凹槽，一般出现在内壁与模穴孔面间，其原因是模具合模时并未完全排
除空气，另外铸件内孔口位、形喉与内壁模穴间距过大，空气中的熔
融物料的细沙子难以充分清除也会导致此缺陷的产生。
解决办法是采
取真空压铸成型，即采用真空室和真空阀将空气真空，以消除空气；
另外应改变合模方式和模具设计，减少内孔口位与形喉与内壁模穴间距。
常见压铸件缺陷及解决方法
常见压铸件缺陷及解决方法常见的压铸件缺陷包括疏松、气孔、烧结、裂纹、砂眼等。
下面将对这些缺陷进行逐一解释，并提供相应的解决方法。
1.疏松：疏松是由于熔融金属凝固时形成的气体或未熔化的固体杂质在压铸件内部形成气孔而导致的。
疏松不仅会降低压铸件的强度和硬度，还会引起气门席位不密封、变形等问题。
解决方法包括合理选择冷料铸造工艺、提高铸型制备技术、优化压铸工艺参数等。
2.气孔：气孔是由于熔金属在充型过程中，未排出液态金属中的气体而形成的。
气孔通常呈现为孔洞状，会严重影响压铸件的表面质量和机械性能。
解决方法包括改善金属液的质量、提高模具排气性能、优化压铸工艺参数、采用真空压铸等。
3.烧结：烧结是指在压铸过程中，由于金属在高温高压条件下与模具接触过久而发生的表面热蚀伤。
烧结会引起表面孔洞、氧化和金属元素丢失等问题。
解决方法包括使用合适的模具材料、降低模具温度、缩短冷却时间等。
4.裂纹：压铸件中的裂纹可以是细小的微裂纹，也可以是较大的结构性裂纹。
裂纹会导致压铸件的破坏、漏气和泄漏等问题。
解决方法包括增加浇注系统的冷却时间、提高模具的强度和刚度、优化压铸工艺参数等。
5.砂眼：砂眼是因为铸件表面存在颗粒状材料，如砂粒等而形成的凹陷或凸起。
砂眼会影响压铸件的美观性和表面质量。
解决方法包括优化型腔冷却系统、提高浇注系统的冷却时间、改善铸型制备工艺等。
总的来说，要解决常见的压铸件缺陷，需要从改善熔融金属的质量、优化模具设计和制备工艺、调整压铸工艺参数等多个方面入手。
此外，还需要采用适当的检测手段，如金相分析、X射线检测、超声波检测等，对压铸件进行质量检验，及时排除可能存在的缺陷。
压铸件常见缺陷及改善对策
压铸件常见缺陷及改善对策压铸件是常用的金属制造工艺之一，用于制造各种产品，如汽车零件、电子设备外壳等。
然而，压铸件在制造过程中往往会出现一些常见的缺陷，例如气孔、缩松、热裂纹等。
为了提高压铸件的质量，需要采取适当的改善对策。
首先，气孔是压铸件中常见的缺陷之一、这主要是由于金属液中溶解的气体在凝固时无法完全排除，导致气孔形成。
改善对策包括以下几个方面：1.改善炉内冶炼过程：合理调节熔化温度和熔化时间，增加金属液中的液体相和气体相之间的接触时间，有助于气体的溶解和脱除。
2.调节压铸机参数：增加射压和射速，可以改善金属液流动性，减少气体残留的可能性。
3.优化压铸模具结构：设计合理的浇口和废渣口，有利于气体的排除，减少气孔的生成。
其次，缩松是另一个常见的缺陷。
缩松是指压铸件中因内部金属液冷却不均匀而形成的孔洞或松散区域。
改善对策包括以下几个方面：1.控制金属液的冷却速度：通过调整铸型温度、浇注温度和浇注速度等参数，使金属液冷却均匀，减少缩松的可能性。
2.优化浇口和冷却系统：设计合理的浇口和冷却系统，有利于金属液的流动和冷却，减少缩松的生成。
3.采用适当的金属合金：一些合金具有较好的流动性和凝固性，能够减少缩松的产生。
最后，热裂纹是压铸件常见的缺陷之一、这是由于金属在冷却过程中由于内部应力过大而发生裂纹。
改善对策包括以下几个方面：1.控制冷却速率：通过调节冷却速率，使金属在冷却过程中应力得到释放，减少热裂纹的发生。
2.优化模具设计：设计合理的模具结构，减少金属液在冷却过程中的应力集中，可以减少热裂纹的生成。
3.采用合适的退火工艺：通过合适的退火工艺，使金属在冷却过程中应力得到释放，减少热裂纹的发生。
总之，压铸件常见的缺陷包括气孔、缩松和热裂纹等，需要采取一系列的改善对策来提高压铸件的质量。
通过优化工艺参数、改善模具设计和采用合适的金属合金，可以减少这些缺陷的发生，并提高压铸件的品质。
压铸件缺陷产生原因及对应措施
1.降低浇注温度，减少收缩量 2.提高压射比压及增压压力，提高致密 性 3.修改内浇口，使压力更好传递，有利 于液态金属补缩作用 4.改变铸件结构，消除金属积聚部位， 壁厚尽可能均匀 5.加快厚大部位冷却 6.加厚料柄，增加补缩的效果
3
夹杂
1.炉料不洁净，回炉料太多 混入压铸件内的金属或非金属 2.合金液未精炼 杂质，加工后可看到形状不规 3.用勺取液浇注时带入熔渣 则，大小、颜色、亮度不同的 4.石墨坩埚或涂料中含有石墨脱落混 点或孔洞 入金属液中 5.保温温度高，持续时间长 1.铝合金中杂质锌、铁超过规定范围 铸件基体金属晶粒过于粗大或 2.合金液过热或保温时间过长，导致 极小，使铸件易断裂或磁碎 晶粒粗大 3.激烈过冷，使晶粒过细 1.压力不足，基体组织致密度差 2. 内部缺陷引起，如气孔、缩孔、渣 压铸件经耐压试验，产生漏气 孔、裂纹、缩松、冷隔、花纹 、渗水 3.浇注和排气系统设计不良 4.压铸冲头磨损，压射不稳定 机械加工过程或加工后外观检 查或金相检查：铸件上有硬度 高于金属基体的细小质点或块 状物使刀具磨损严重，加工后 常常显示出不同的亮度 一、非金属硬点： 1.混入了合金液表面的氧化物 2.合金与炉衬的反应物 3.金属料混入异物 4.夹杂物
铸件缺陷产生原因及应对措施
一、表面缺陷
序号 缺陷名称 特征
沿开模方向铸件表面呈现条状 的拉伤痕迹，有一定深度，严 重时为一面状伤痕；另一种是 金属液与模具产生焊合、粘附 而拉伤，以致铸件表面多肉或 缺肉
产生原因
1.型腔表面有损伤 2.出模方向斜度太小或倒斜 3. 顶出时偏斜 4.浇注温度过高或过低、模温过高 导 致合金液产生粘附 5.脱模剂使用效果不好 6. 铝合金成分铁含量低于 7.冷却时间过长或过短 1.合金液在压室充满度过低，易产生 卷气，压射速度过高 2. 模具排气不良 3. 熔液未除气，熔炼温度过高 4.模温过高，金属凝固时间不够，强 度不够，而过早开模顶出铸件，受压 气体膨胀起来 5.脱模剂太多 6.内浇口开设不良，充填方向不顺
压铸件铸造缺陷不良改善对策
压铸件铸造缺陷不良改善对策缺陷名称特征产生原因防止方法拉伤沿开模方向铸件表面呈现条状的拉伤痕迹，有一定深度，严重时为一面状伤痕。
另一种是金属液与模具产生焊合、粘附而拉伤，以致铸件表面多肉或缺肉。
1、型腔表面有损伤、出模方向斜度太小或倒斜 23、顶出时偏斜4、浇注温度过高或过低，模温过高导致合金液产生粘附5、脱模剂使用效果不好6、铝合金成分含铁量低于0.6%7、冷却时间过长或过短1、修理模具表面损伤处，修正斜度，600细油石顺磨提高光洁度2、调整或更换顶杆，使顶出力平衡3、更换离型剂4、调整合金含铁量5、控制合适的浇注温度，控制模具温度6、修改内浇口，避免直冲型芯型壁或对型芯表面进行特殊处理气泡铸件表面有米粒大小的隆起表皮下形成的空洞 1、合金液在压室充满度过低，易产生卷气，压射速度过高2、模具排气不良3、溶液未除气，熔炼温度过高4、模温过高，金属凝固时间不够，强度不够，而过早开模顶出铸件，受压气体膨胀起来5、脱模剂太多6、内浇口开设不良，充填方向不顺 1、提高金属液充满度 2、降低第一阶段压射速度，改变低速与高速压射切换点3、降低模温4、增设排气槽、溢流槽、充分排气5、调整熔炼工艺，进行除气处理6、留模时间延长7、减少脱模剂用量裂纹 1. 铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势2. 冷裂,开裂处金属没有被氧化3. 热裂,开裂处金属已经被氧化 1. 合金中含铁量过高或硅含量过低 2. 合金中有害杂质的含量过高，降低了合金的可塑性3. 铝硅合金:铝硅铜合金含锌或含铜量过高;铝镁合金中含镁量过多4. 模具:特别是型芯温度太低5. 铸件壁存有剧烈变之处，收缩受阻，尖角位形成应力6. 留模时间过长，应力大7. 顶出时受力不均匀 1. 正确控制合金成分，在某种情况下可在合金中加纯铝锭以降低合金中含镁量;或在合金中加铝硅中间合金以提高硅含量 2. 改变铸件结构，加大圆角，加大出模斜度，减少壁厚差3. 变更或增加顶出位置，使顶出受力均匀4. 缩短开模及抽芯时间5. 提高模温，保持模温稳定变形 1. 铸件几何形状与图纸不符2. 整体变形或局部变形 1. 铸件结构设计不良，引起不均匀收缩 2. 开模过早，铸件刚性不够3. 顶杆设置不当，顶出时受力不均匀4. 切除浇口方法不当5. 由于模具表面粗糙造成举报阻力大而引起顶出时变形 1. 改进铸件结构 2. 调整开模时间3. 合理设置顶杆位置及数量4. 选择合适的切除浇口方法5. 加强模具型腔表面抛光，减少托模阻力流痕、花纹 1. 铸件表面上有与金属液流动方向一致的条纹，有明显可见的与金属体颜色不一样的无方向性的纹路，无发展趋势 1. 首先进入型腔的金属液形成一个极薄的而又不完全的金属层后，被后来的金属液所弥补而留下的痕迹 2. 模温过低，模温不均匀3. 内浇道截面积过小及位置不当产生喷溅4. 作用于金属液的压力不足5. 花纹:涂料用量过多 1. 提高金属液温度2. 提高模温3. 调整内浇道截面积或位置4. 调整充填速度及压力5. 选用合适的涂料及调整用量冷隔 1. 铸件表面有明显的、不规则的、下陷线性纹路(有穿透与不穿透两种)形状细小而狭长，有的交接边缘光滑，在外力作用下有发展的可能 1. 两股金属流相互对接，但未完全熔合而又无夹杂存在其间，两股金属流结合力很薄弱 2. 浇注温度或压铸模温度偏低3. 选择合金不当，流动性差4. 浇道位置不对或流路过长5. 充填速度低6. 压射比压低 1. 适当提高浇注温度和模具温度 2. 提高压射比压，缩短充填时间3. 提高压射速度，同时加大内浇口截面积4. 改善排气、充填条件5. 正确选用合金，提高合金流动性变色、斑点 1. 铸件表面呈现出不同的颜色及斑点 1. 不合适的脱模剂2. 脱模剂用量过多，局部堆积3. 含有石墨的润滑剂中的石墨落入铸件表层4. 模温过低，金属液温度过低导致不规则的凝固引起 1. 更换优质脱模剂 2. 严格喷涂量及喷涂操作3. 控制模温4. 控制金属液温度网状毛翅 1. 压铸件表面上有网状发丝一样凸起或凹陷的痕迹，随压铸次数增加而不断扩大和延伸 1. 压铸模型腔表面龟裂2. 压铸模材质不当或热处理工艺不正确3. 压铸模冷热温差变化大4. 浇注温度过高5. 压铸模预热不足6. 型腔表面粗糙 1. 正确选用压铸模材料及热处理工艺 2. 浇注温度不易过高，尤其是高熔点合金3. 模具预热要充分4. 压铸模要定期或压铸一定次数后退火，消除内应力5. 打磨成型部分表面，减少表面粗糙度6. 合理选择模具冷却方法凹陷 1、铸件平滑表面上出现凹陷部位 1. 铸件壁厚相差太大，凹陷多产生在厚壁处2. 模具局部过热，过热部分凝固慢3. 压射比压低4. 由憋气引起型腔气体排不出，被压缩在型腔表面与金属液界面之间 2. 铸件壁厚设计尽量3. 模具局部领却调整4. 提高压射比压5. 改善型腔排气条件欠铸(缺料) 1、铸件表面有浇不足部位 1、流动性差原因: 1) 合金液吸气、氧化夹杂物，含铁量高，使其质量差而降低流动性 2) 浇注温度低或模温低2、充填条件不良:1) 比压过低2) 卷入气体过多，型腔的背压变高，充型受阻3、操作不良，喷涂料过度，涂料堆积，气体挥发不掉 1、提高合金液质量2、提高浇注温度或模具温度3、提高比压、充填速度4、改善浇注系统金属液的导流方式，在欠铸部位加开溢流槽、排气槽5、检查压铸机能力是否足够毛刺飞边 1. 压铸件在分型面边缘上出现金属薄片 1. 锁模力不够 2. 压射速度过高，形成压力冲击峰过高3. 分型面上杂物未清理干净4. 模具强度不够造成变形5. 镶块、滑块磨损与分型面不平齐 1. 检查合模力和增压情况，调整压铸工艺参数2. 清洁型腔及分型面3. 修理模具4. 最好是采用闭合压射结束时间控制系统，可实现无飞边压铸气孔(内部缺陷) 1. 解剖后外观检测或探伤检查，气孔具有光滑的表面、形状为圆形 1. 合金液导入方向不合理或金属液流动速度太高，产生喷射;过早堵住排气道或正面冲击壁而形成漩涡包住空气，这种气孔多产生排气不良或深腔处2. 由于炉料不干净或熔炼温度过高，使金属液中较多的气体没除净，在凝固时析出没能充分排出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压铸件出现品质问题及改善方法压铸件出现品质问题及改善方法压铸件缺陷：一、流痕其他名称：条纹。
特征：铸件表面上呈现与金属液流动方向相一致的，用手感觉得出的局部下陷光滑纹路。
此缺陷无发展方向，用抛光法能去处。
产生原因：1、两股金属流不同步充满型腔而留下的痕迹。
2、模具温度低，如锌合金模温低于150℃，铝合金模温低于180℃，都易产生这类缺陷。
3、填充速度太高。
4、涂料用量过多。
排除措施：1、调整内浇口截面积或位置。
2、调整模具温度，增大溢流槽。
3、适当调整填充速度以改变金属液填充型腔的流态。
4、涂料使用薄而均匀。
二、冷隔其他名称：冷接（对接）。
特征：温度较低的金属流互相对接但未熔合而出现的缝隙，呈不规则的线形，有穿透的和不穿透的两种，在外力的作用下有发展的趋势。
产生原因：1、金属液浇注温度低或模具温度低。
2、合金成分不符合标准，流动性差。
3、金属液分股填充，熔合不良。
4、浇口不合理，流程太长。
5、填充速度低或排气不良。
6、比压偏低。
排除措施：1、适当提高浇注温度和模具温度。
2、改变合金成分，提高流动性。
3、改进浇注系统，改善填充条件。
4、改善排溢条件，增大溢流量。
5、提高压射速度，改善排气条件。
6、提高比压三、擦伤其他名称：拉力、拉痕、粘模伤痕。
特征：顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时成为拉伤面。
产生原因：1、型芯、型壁的铸造斜度太小或出现倒斜度。
2、型芯、型壁有压伤痕。
3、合金粘附模具。
4、铸件顶出偏斜，或型芯轴线偏斜。
5、型壁表面粗糙。
6、涂料常喷涂不到。
7、铝合金中含铁量低于0.6%。
排除措施：1、修正模具，保证制造斜度。
2、打光压痕。
3、合理设计浇注系统，避免金属流对冲型芯、型壁，适当降低填充速度。
4、修正模具结构。
5、打光表面。
6、涂料用量薄而均匀，不能漏喷涂料。
7、适当增加含铁量至0.6~0.8%。
四、凹陷其他名称：缩凹、缩陷、憋气、塌边。
特征：铸件平滑表面上出现的凹瘪的部分，其表面呈自然冷却状态。
产生原因：1、铸件结构设计不合理，有局部厚实部位，产生热节。
2、合金收缩率大。
3、内浇口截面积太小。
4、比压低。
5、模具温度太高。
排除措施：1、改善铸件结构，使壁厚稍为均匀，厚薄相差较大的连接处应逐步缓和过渡，消除热节。
2、选择收缩率小的合金。
3、正确设置浇注系统，适当加大内浇口的截面积。
4、增大压射力。
5、适当调整模具热平衡条件，采用温控装置以及冷却等。
五、气泡其他名称：鼓泡。
特征：铸件表皮下，聚集气体鼓胀所形成的泡。
产生原因：1、模具温度太高。
2、填充速度太高，金属流卷入气体过多。
3、涂料发气量大，用量过多，浇注前未燃尽，使挥发气体被包在铸件表层。
4、排气不顺。
5、开模过早。
6、合金熔炼温度过高。
排除措施：1、冷却模具至工作温度。
2、降低压射速度，避免涡流包气。
3、选用发气量小的涂料，用量薄而均匀，燃尽后合模。
4、清理和增设溢流槽和排气道。
5、调整留模时间。
6、修整熔炼工艺。
六、气孔其他名称：空气孔、气眼。
特征：卷入压铸件内部的气体所形成的形状较为规则，表面较为光滑的孔洞。
产生原因：主要是包卷气体引起1、浇口位置选择和导流形状不当，导致金属液进入型腔产生正面撞击和产生旋涡。
2、浇道形状设计不良。
3、压室充满度不够。
4、内浇口速度太高，产生湍流。
5、排气不畅。
6、模具型腔位置太深。
7、涂料过多，填充前未燃尽。
8、炉料不干净，精炼不良。
9、机械加工余量太大。
排除措施：1、选择有利于型腔内气体排除的浇口位置和导流形状，避免金属液先封闭分型面上的排溢系统。
2、直浇道的喷嘴截面积应尽可能比内浇口截面积大。
3、提高压室充满度，尽可能选用较小的压室并采用定量浇注。
4、在满足成型良好的条件下，增大内浇口厚度以降低填充速度。
5、在型腔最后填充部位处开设溢流槽和排气道，并应避免溢流槽和排气道被金属液封闭。
6、深腔处开设排气塞，采用镶拼形式增加排气。
7、涂料用量薄而均匀，燃尽后填充，采用发气量小的涂料。
8、炉料必须处理干净、干燥，严格遵守熔炼工艺。
9、调整压射速度，慢压射速度和快压射速度的转换点。
10、降低浇注温度，增加比压。
对于压铸件出现0.5mm以上的气孔，可以进行改善。
对于小的0.1～0.3mm 的针孔是很难消除的，那模具整体需要有较高温度（200～280度），有效精炼的纯净铝水，采用低温、低速、抽真空，甚至局部使用挤压压铸才可以稳定的达到1%~5%的孔隙率。
对于允许出现0.5mm以下气孔的压铸件，我改善气孔的方法是：①模具的浇注系统的结构、流向要合理，内浇口要厚，排气要畅通；②铝水如果使用回炉料，一定要进行除气、除渣精炼；③喷涂的涂料含油量不要太多，喷涂的雾化效果要好，喷涂量不要过多，喷后要用足够的时间用压缩空气吹干净模具表面（“吹干净”这一点非常重要）；④模具的温度要适当控制，模具表面喷涂之后有170～220度为好，让涂料水能够充分挥发掉，又让模具能快速冷却铸件；⑤喷涂压铸室和冲头的冲头油尽量是水包油剂的，让冲头油遇热后能把过多的溶剂挥发掉，留下有效的润滑剂粘附在压射室表面；喷涂的冲头油和喷涂料一样雾化效果要好，让冲头油均匀的喷涂在压射室表面，不要让冲头油堆积，防止浇注铝水室燃烧产生大量的烟火和气体。
也一定要禁止冲头漏水，防止喷涂模具的涂料水喷进压射室，防止铝水在压射室里包卷过多的气体。
⑥压铸的低速速度要低，以0.12～0.2m/s为好，防止铝水在压射室里翻滚包卷气体；⑦高速压射行程要短，高速速度要快，要让铝水喷射进型腔的雾化效果要好；⑧当然增压的压力也要足够大，“使增压后的压射比压（铸造力）”尽量在80～120MPa，增压上升时间也要小，以15～36 ms为好七、缩孔其他名称：缩眼、缩空。
特征：压铸件在冷凝过程中，由于内部补偿不足所造成的形状不规则，表面较粗糙的孔洞。
产生原因：1、合金浇注温度过高。
2、铸件结构壁厚不均匀，产生热节。
3、比压太低。
4、溢流槽容量不够，溢口太薄。
5、压室充满度太小，余料（料饼）太薄，最终补缩起不到作用。
6、内浇口较小。
7、模具的局部温度偏高。
排除措施：1、遵守合金熔炼规范，合金液过热时间太长，降低浇注温度。
2、改进铸件结构，消除金属积聚部位，均匀壁厚，缓慢过渡。
3、适当提高比压。
4、加大溢流槽容量，增厚溢流口。
5、提高压室充满度，采用定量浇注。
6、适当改善浇注系统，以利压力很好地传递。
八、花纹特征：铸件表面上呈现的光滑条纹，肉眼可见，但用手感觉不出的，颜色不同于基体金属的纹络，用0#砂布稍擦几下即可去除。
产生原因：1、填充速度太快。
2、涂料用量太多。
3、模具温度偏低。
排除措施：1、尽可能降低压射速度。
2、涂料用量薄而均匀。
3、提高模具温度。
九、裂纹特征：铸件上合金基体被破坏或断开形成细丝状的缝隙，有穿透的和不穿透的两种，有发展的趋势。
裂纹可分为冷裂纹和热裂纹两种，它们的主要区别是：冷裂纹铸件开裂处金属未被氧化，热裂纹铸件开裂处金属被氧化。
产生原因：1、铸件结构不合理，收缩受到阻碍，铸件圆角太小。
2、抽芯及顶出装置在工作中发生偏斜，受力不均匀。
3、模具温度低。
4、开模及抽芯时间太迟。
5、选用合金不当或有害杂质过高，使合金塑性下降。
锌合金：铅、锡、镉、铁偏高铝合金：锌、铜、铁偏高铜合金：锌、硅偏高镁合金：铝、硅、铁偏高排除措施：1、改进铸件结构，减少壁厚差，增大铸造圆角。
2、修正模具结构。
3、提高模具工作温度。
4、缩短开模及抽芯时间。
5、严格控制有害杂质，调整合金成份，遵守合金熔炼规范或重新选择合金牌号。
十、欠铸其他名称：浇不足、轮廓不清、边角残缺。
特征：金属液未充满型腔，铸件上出现填充不完整的部位。
产生原因：1、合金流动不良引起：（1）、金属液含气量高，氧化严重，以致流动性下降。
（2）、合金浇注温度及模具温度过低。
（3）、内浇口速度过低。
（4）、蓄能器内氮气压力不足。
（5）、压室充满度低。
（6）、铸件壁太薄或厚薄悬殊等设计不当。
2、浇注系统不良引起：（1）、浇口位置、导流方式、内浇口股数选择不当。
（2）、内浇口截面积太小。
3、排气条件不良引起：（1）、排气不畅。
（2）、涂料过多，未被烘干燃尽。
（3）、模具温度过高，型腔内气体压力较高，不易排出。
排除措施：1、改善合金的流动性：（1）、采用正确的熔炼工艺，排除气体及非金属夹杂物。
（2）、适当提高合金浇注温度和模具温度。
（3）、提高压射速度。
（4）、补充氮气，提高有效压力。
（5）、采用定量浇注。
（6）、改进铸件结构，适当调整壁厚。
2、改进浇注系统：（1）、正确选择浇口位置和导流方式，对非良形状铸件及大铸件采用多股内浇口为有利。
（2）、增大内浇口截面积或提高压射速度。
3、改善排气条件：（1）、增设溢流槽和排气道，深凹型腔处可开设通气塞。
（2）、涂料使用薄而均匀，吹干燃尽后合模。
（3）、降低模具温度至工作温度。
十一、印痕其他名称：推杆印痕、镶块或活动块拼接印痕。
特征：铸件表面由于模具型腔磕碰及推杆、镶块、活动块等零件拼接所留下的凸出和凹下的痕迹。
产生原因：1、推杆调整不齐或端部磨损。
2、模具型腔、滑块拼接部分和其活动部分配合欠佳。
3、推杆面积太小。
排除措施：1、调整推杆至正确位置。
2、紧固镶块或其他活动部分，消除不应有的凹凸部分。
3、加大推杆面积或增加个数。
十二、网状毛刺其他名称：网状痕迹、网状花纹、龟裂毛刺。
特征：由于模具型腔表面产生热疲劳而形成的铸件表面上的网状凸起痕迹和金属刺。
产生原因：1、模具型腔表面龟裂造成的痕迹，内浇口区域附近的热传导最集中，摩擦阻力最大，经受熔融金属的冲蚀最强，冷热交变最剧，最易产生热裂，形成龟裂。
2、模具材料不当或热处理工艺不正确。
3、模具冷热温差变化大。
4、合金液浇注温度过高，模具预热不够。
5、模具型腔表面粗糙度Ra太大。
6、金属流速过高及正面冲刷型壁。
排除措施：1、正确选用模具材料及合理的热处理工艺。
2、模具在压铸前必须预热到工作温度范围。
3、尽可能降低合金浇注温度。
4、提高模具型腔表面质量，降低Ra数值。
5、镶块定期退火，消除应力。
6、正确设计浇注系统，在满足成型良好的条件下，尽可能用较小的压射速度。
十三、有色斑点其他名称：油斑、黑色斑点。
特征：铸件表面上呈现的不同于基体金属的斑点，一般由涂料碳化物形成。
产生原因：1、涂料不纯或用量过多。
2、涂料中含石墨过多。
排除措施：1、涂料使用应薄而均匀，不能堆积，要用压缩空气吹散。
2、减少涂料中的石墨含量或选用无石墨水基涂料。
十四、麻面特征：充型过程中由于模具温度或合金液温度太低，在近似于欠压条件下铸件表面形成的细小麻点状分布区域。
产生原因：1、填充时金属分散成密集液滴，高速撞击型壁。
2、内浇口厚度偏小。
排除措施：1、正确设计浇注系统，避免金属液产生喷溅，改善排气条件，避免液流卷入过多气体，降低内浇口速度并提高模具温度。
