煤制甲醇工艺设计
煤制甲醇主要生产工艺技术
煤制甲醇主要生产工艺技术一、煤制甲醇的背景随着能源需求的不断增加和环境污染问题的严重性，寻找可再生能源和清洁能源的途径变得越来越重要。
煤炭作为我国主要的能源来源之一，其利用率和清洁化程度一直是研究的重点。
煤制甲醇技术作为一种重要的清洁能源技术，具有巨大的潜力和应用前景。
二、煤制甲醇的工艺流程煤制甲醇主要通过煤的气化和合成气的制备，再经过催化剂的作用将合成气转化为甲醇。
具体的工艺流程如下：1. 煤的气化：将煤通过高温和高压的条件下与氧气或水蒸气反应，生成合成气。
合成气主要由一氧化碳（CO）、二氧化碳（CO2）和氢气（H2）组成。
2. 合成气净化：合成气中的杂质如硫化物、氨、氯化物等需要进行深度净化，以保证催化剂的使用寿命和甲醇产品的质量。
3. 合成气的制备：净化后的合成气需要进行改性，使其符合甲醇合成的要求。
常用的改性方法有调节CO和H2的比例、调节反应温度和压力等。
4. 催化剂反应：将合成气经过催化剂床层，催化剂将合成气中的CO和CO2转化为甲醇。
常用的催化剂有铜基催化剂、锌基催化剂和铝基催化剂等。
5. 甲醇的分离和提纯：将催化剂反应产生的含甲醇气体进行冷却，使甲醇液体凝结出来，并经过蒸馏等工艺进行提纯，得到高纯度的甲醇产品。
三、煤制甲醇工艺技术的特点1. 煤制甲醇工艺技术可以充分利用煤炭资源，降低对石油和天然气等化石能源的依赖程度，具有可持续发展的优势。
2. 煤制甲醇工艺技术可以减少二氧化碳的排放，具有较好的环境效益。
煤炭气化过程中产生的二氧化碳可以进行回收利用，用于其他工业过程或注入地下储层。
3. 煤制甲醇工艺技术具有较高的能源转化效率，可实现综合利用。
合成气不仅可以制备甲醇，还可以用于生产合成油、合成烃等化工产品，提高资源的综合利用效率。
4. 煤制甲醇工艺技术具有灵活性和适应性强的特点，可以根据不同的煤种和气化条件进行调整和优化，适用于不同规模和地域的生产。
5. 煤制甲醇工艺技术对催化剂的要求较高，催化剂的选择和设计对工艺的效果和经济性有重要影响。

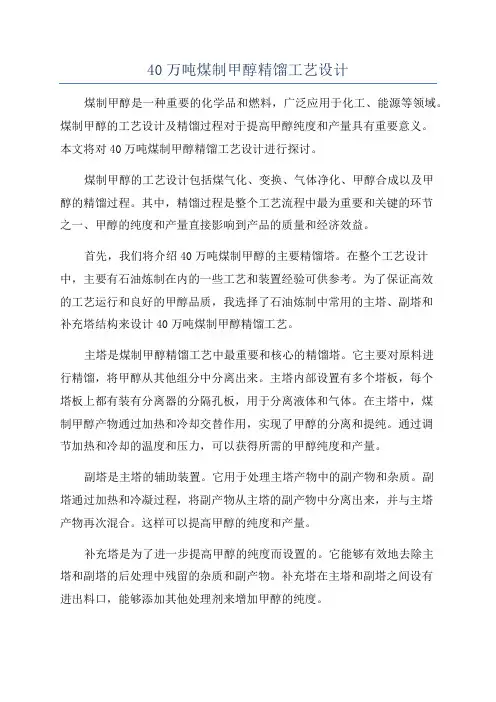

40万吨煤制甲醇精馏工艺设计
40万吨煤制甲醇精馏工艺设计煤制甲醇是一种重要的化学品和燃料，广泛应用于化工、能源等领域。
煤制甲醇的工艺设计及精馏过程对于提高甲醇纯度和产量具有重要意义。
本文将对40万吨煤制甲醇精馏工艺设计进行探讨。
煤制甲醇的工艺设计包括煤气化、变换、气体净化、甲醇合成以及甲醇的精馏过程。
其中，精馏过程是整个工艺流程中最为重要和关键的环节之一、甲醇的纯度和产量直接影响到产品的质量和经济效益。
首先，我们将介绍40万吨煤制甲醇的主要精馏塔。
在整个工艺设计中，主要有石油炼制在内的一些工艺和装置经验可供参考。
为了保证高效的工艺运行和良好的甲醇品质，我选择了石油炼制中常用的主塔、副塔和补充塔结构来设计40万吨煤制甲醇精馏工艺。
主塔是煤制甲醇精馏工艺中最重要和核心的精馏塔。
它主要对原料进行精馏，将甲醇从其他组分中分离出来。
主塔内部设置有多个塔板，每个塔板上都有装有分离器的分隔孔板，用于分离液体和气体。
在主塔中，煤制甲醇产物通过加热和冷却交替作用，实现了甲醇的分离和提纯。
通过调节加热和冷却的温度和压力，可以获得所需的甲醇纯度和产量。
副塔是主塔的辅助装置。
它用于处理主塔产物中的副产物和杂质。
副塔通过加热和冷凝过程，将副产物从主塔的副产物中分离出来，并与主塔产物再次混合。
这样可以提高甲醇的纯度和产量。
补充塔是为了进一步提高甲醇的纯度而设置的。
它能够有效地去除主塔和副塔的后处理中残留的杂质和副产物。
补充塔在主塔和副塔之间设有进出料口，能够添加其他处理剂来增加甲醇的纯度。
除了以上的主塔、副塔和补充塔，煤制甲醇的工艺设计中还需要考虑回收装置和热力系统。
回收装置用于回收主塔和副塔中的副产物和废水，减小环境污染，同时也能够获得更高的经济效益。
热力系统用于提供主塔和副塔中所需的加热和冷却能量，保证工艺稳定和高效运行。
总结而言，40万吨煤制甲醇精馏工艺的设计需要考虑到主塔、副塔和补充塔的结构和运行参数的合理设计，同时还需要配置回收装置和热力系统来提高甲醇的纯度和产量。

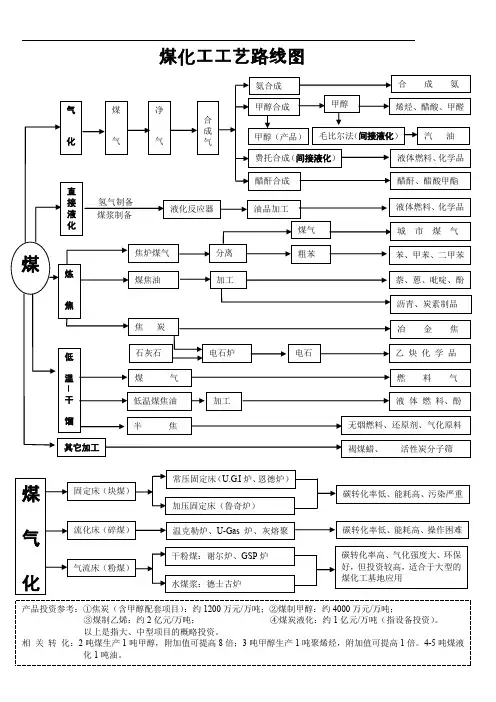

煤化工工艺设计~煤制甲醇典型工艺设计路线图
煤化工工艺路线图煤制甲醇典型工艺路线图1、合成甲醇的化学反应方程式：（1）、主反应：C O+2H2=C H3O H+102.5K J/m o l（2）、副反应2CO+4H2=CH3OCH3+H2O+200.2 KJ/molCO+3H2=C H4+H2O+115.6 KJ/mo l4C O+8H2=C4H9O H+3H2O+49.62K J/m o lC O2+H2=C O+H2O-42.9K J/m o l2、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于煤炭气化所得到的水煤气CO含量较高，H2含量较低，因此水煤气须经脱硫、变换、脱碳调整气体组成，以达到甲醇合成气的要求。
3、CO变换反应C O+H2O(g)=C O2+H2（放热反应）4、水煤气组分与甲醇合成气组分对比天然气制甲醇工艺流程图1、合成甲醇的化学反应方程式：C H4+H2O=C H3O H+H22、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于天然气甲烷含量较高，因此要对天然气进行蒸汽转化，生成以H2、CO和CO2位主要成分的转化气。
由于蒸汽转化反应是强吸热反应，因此还要对天然气进行纯氧部分氧化以获取热量，使得蒸汽转化反应正常连续进行，最终达到甲醇合成气的要求。
3、蒸汽转化反应C H4+H2O(g)=C O+H2（强吸热反应）4、纯氧部分氧化反应2C H4+O2=2C O+4H2+35.6k J/m o lC H4+O2=C O2+2H2+109.45k J/m o lC H4+O2=C O2+H2O+802.3k J/m o l5、天然气组分与甲醇合成气组分对比石油化工、煤炭化工产品方案对比（生产烯烃）以天然气（或煤气）为原料的MTO技术流程以天然气（或煤炭）为原料的MTP技术流程煤炭直接液化工艺流程简图NEDOL直接液化工艺流程。

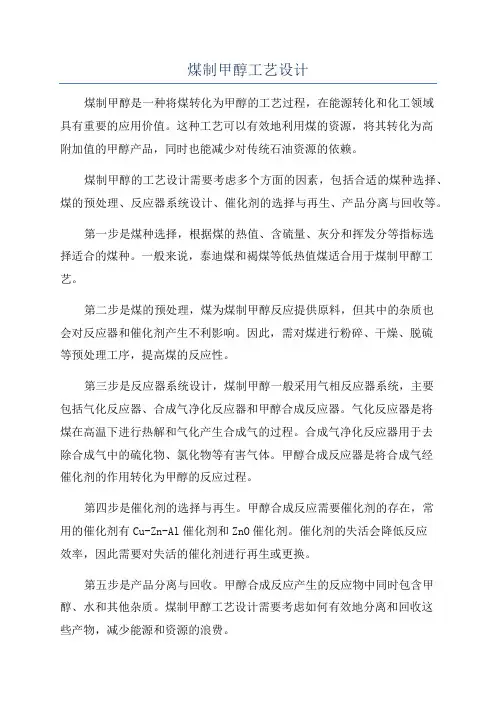

煤制甲醇工艺设计
煤制甲醇工艺设计煤制甲醇是一种将煤转化为甲醇的工艺过程，在能源转化和化工领域具有重要的应用价值。
这种工艺可以有效地利用煤的资源，将其转化为高附加值的甲醇产品，同时也能减少对传统石油资源的依赖。
煤制甲醇的工艺设计需要考虑多个方面的因素，包括合适的煤种选择、煤的预处理、反应器系统设计、催化剂的选择与再生、产品分离与回收等。
第一步是煤种选择，根据煤的热值、含硫量、灰分和挥发分等指标选择适合的煤种。
一般来说，泰迪煤和褐煤等低热值煤适合用于煤制甲醇工艺。
第二步是煤的预处理，煤为煤制甲醇反应提供原料，但其中的杂质也会对反应器和催化剂产生不利影响。
因此，需对煤进行粉碎、干燥、脱硫等预处理工序，提高煤的反应性。
第三步是反应器系统设计，煤制甲醇一般采用气相反应器系统，主要包括气化反应器、合成气净化反应器和甲醇合成反应器。
气化反应器是将煤在高温下进行热解和气化产生合成气的过程。
合成气净化反应器用于去除合成气中的硫化物、氯化物等有害气体。
甲醇合成反应器是将合成气经催化剂的作用转化为甲醇的反应过程。
第四步是催化剂的选择与再生。
甲醇合成反应需要催化剂的存在，常用的催化剂有Cu-Zn-Al催化剂和ZnO催化剂。
催化剂的失活会降低反应效率，因此需要对失活的催化剂进行再生或更换。
第五步是产品分离与回收。
甲醇合成反应产生的反应物中同时包含甲醇、水和其他杂质。
煤制甲醇工艺设计需要考虑如何有效地分离和回收这些产物，减少能源和资源的浪费。
总体来说，煤制甲醇工艺设计需要综合考虑煤种的选择、煤的预处理、反应器系统的设计、催化剂的选择与再生以及产品的分离与回收等多个因素。
通过合理的设计和优化，可以提高煤制甲醇的产率和能源利用效率，实现能源的可持续利用和化工产业的可持续发展。
年产20万吨煤制甲醇生产工艺设计
年产20万吨煤制甲醇生产工艺初步设计吉林大学毕业设计设计说明书题目：年产20万吨煤制甲醇生产工艺初步设计学号：*********名：**年级： 4学院：材料与化工学院系别：材料系专业：材料科学与工程指导教师：**完成日期：20121201摘要甲醇是一种极重要的有机化工原料，也是一种燃料，是碳一化学的基础产品，在国民经济中占有十分重要的地位。
近年来，随着甲醇下属产品的开发，特别是甲醇燃料的推广应用，甲醇的需求大幅度上升。
为了满足经济发展对甲醇的需求，开展了此20万t/a的甲醇项目。
设计的主要内容是进行工艺论证，物料衡算和热量衡算等。
本设计本着符合国情、技术先进和易得、经济、环保的原则，采用煤炭为原料；利用GSP 气化工艺造气；NHD净化工艺净化合成气体；低压下利用列管均温合成塔合成甲醇；三塔精馏工艺精制甲醇；此外严格控制三废的排放，充分利用废热，降低能耗，保证人员安全与卫生。
关键词：甲醇、合成、精馏。
abstractMethanol is a kind of extremely important organic industrial chemicals, and a kind of fuel too, it is the basic products of the chemistry of carbon one. It is very important in national economy. In recent years, with the development of the products that are made from methanol, especially the popularization and application of the fuel of methanol, the demand for the methanol rises by a large margin. In order to satisfy economic development's demands for methanol , have launched the methanol project of this 200,000t/a. Main content that design to carry on craft prove, supplies weighing apparatus regard as with heat weighing apparatus charging etc The principle of the design in line with according with the national conditions, technologically advanced and apt, economy, protecting environment,. Coals is adopted as raw materials; the craft of GSP gasification is utilized to make water gas; the craft of NHD purification is utilized to purify the syngas; tubular average -temperature reaction is utilized to synthesize methanol keeping in low pressure; the rectification craft of three towers is utilized to rectify methanol; In addition control the discharge of the three wastes strictly, fully utilize used heat, reduce energy consumption, guarantee the personal security and hygiene.Keyword: Methanol, synthesis, rectification.目录1总论 (1)1.1概述 (1)1.2设计的目的和意义 (3)1.3设计依据 (3)1.4设计的指导思想 (4)1.5设计的范围，装置组成及建设规模 (4)1.6原料煤的规格 (5)1.7产品质量标准 (5)2工艺论证 (6)2.1 煤气化路线的选择 (6)2.2净化工艺方案的选择 (8)2.3合成甲醇工艺选择 (11)2.4甲醇精馏 (17)3工艺流程 (22)3.1 GSP气化工艺流程 (22)3.2净化装置工艺流程 (23)3.3甲醇合成工艺流程 (31)3.4甲醇精馏工艺流程 (32)3.5氨吸收制冷流程 (34)4工艺计算 (35)4.1物料衡算 (35)4.2能量衡算 (45)5主要设备的工艺计算及选型 (50)5.1甲醇合成塔的设计 (50)5.2水冷器的工艺设计 (54)5.3循环压缩机的选型 (57)5.4气化炉的选型 (57)5.5甲醇合成厂的主要设备一览表 (58)6合成车间设计 (59)6.1厂房的整体布置设计 (59)6.2合成车间设备布置的设计 (59)7非工艺专业要求 (59)7.1公用工程 (59)7.2安全卫生 (60)8 三废处理 (62)8.1甲醇生产对环境的污染 (62)8.2 处理方法 (63)9设计结果评价 (64)10参考文献 (66)致谢 (65)附工程图纸1、甲醇合成厂总工艺流程图2、主设备结构图3、辅设备结构图4、生产车间设备布置图1总论1.1概述1.1.1甲醇性质OH。
【毕业设计】煤制甲醇合成工艺毕业设计.doc
【毕业设计】煤制甲醇合成工艺毕业设计.doc煤制甲醇是我国科技发展的重要领域之一，也是一个具有广泛应用前景的绿色化学工业。
本文旨在设计一种可行、经济、环保的煤制甲醇合成工艺。
一、煤制甲醇的主要产出原理煤制甲醇是通过合成气（CO+H2）反应生成甲醇得到的一种高附加值的产品。
煤制甲醇合成过程主要反应有三步：首先，将煤转化为气化气体，然后将气化气体中的CO和H2摆与催化剂（通常为铜锌催化剂）反应，生成甲醇，最后通过蒸馏、纯化等工艺流程得到高纯度的甲醇产品。
二、煤制甲醇合成工艺设计煤制甲醇合成工艺需要考虑的主要因素包括煤质、气化工艺、合成催化剂以及甲醇分离纯化过程。
本设计以山西煤炭资源丰富的地理优势为基础，结合当前已有的煤制甲醇产业示范工程，制定如下煤制甲醇合成工艺方案。
（一）煤气化工艺本设计选择采用固定床气化工艺，该工艺适合气化产率高、稳定性好的煤种，同时也能适应较高温度和高压力条件下的气化反应。
根据实际情况，建议选用一种在煤中含碳率较高、灰份较低的煤种。
（二）甲醇合成催化剂本设计选用铜锌催化剂，该催化剂具有高催化活性、选择性好、稳定性强等优点，在加氢条件下能够高效地将CO2和CO反应成甲醇。
（三）甲醇分离纯化甲醇合成反应产物含有杂质较多，需要进行分离和纯化。
本设计采用一种结构简单、操作灵活的精馏工艺流程，同时也可以考虑采用更加环保的膜分离技术。
1. 生产能力本设计生产能力为50万吨/年。
2. 生产成本选择山西省内的煤矿资源，估算煤气化成本为350元/吨。
估算甲醇合成成本为4700元/吨。
采用精馏或膜分离工艺，估算甲醇分离纯化成本为900元/吨。
3. 经济效益估算年销售收入为12.5亿元，年净利润为1.5亿元。
本设计采用固定床气化工艺，废气排放浓度相对较低，同时可在气化过程中回收CO2，降低二氧化碳排放量。
采用铜锌催化剂可以降低加氢反应中CO2的排放，同时也可以在甲醇分离纯化过程中采取更加环保的膜分离技术，综合来看该工艺的环保性较好。
煤制甲醇工艺设计原理
煤制甲醇工艺设计原理煤制甲醇是利用煤作为原料进行化学转化制取甲醇的工艺过程。
煤炭是一种含碳量较高的化石燃料，其主要成分是碳、氢、氧、氮和一些金属元素等。
煤制甲醇可以有效利用煤炭资源，降低对化石燃料依赖，减少二氧化碳的排放，对节能减排具有重要意义。
煤制甲醇的工艺设计原理主要包括煤气化、合成气的净化、合成气的转化和甲醇的提纯等环节。
下面将详细介绍这些环节的工艺设计原理：1.煤气化：煤气化是将煤炭在高温和高压条件下与空气、水蒸气或氧气等反应生成合成气的过程。
煤气化反应主要包括干燥、热解和气化三个步骤。
煤气化产生的合成气中含有大量的一氧化碳和氢气等可用于合成甲醇的原料。
2.合成气的净化：煤气中含有杂质如硫化物、氨、氯化物等，这些杂质对于后续的合成反应有不利影响，因此需要对合成气进行净化处理。
主要的净化工艺包括脱硫、脱氨和脱氯等步骤，以保证合成气的纯度和质量，防止催化剂的中毒。
3.合成气的转化：合成气的转化是指将合成气中的一氧化碳和二氧化碳等气体通过催化反应转化为甲醇的过程。
这一步骤通常采用催化剂进行，以提高反应速率和选择性。
常用的催化剂有锆锌镍钙和铝铈钠等，其中锌优于钴和铜等。
4.甲醇的提纯：合成甲醇通常含有大量的杂质，如水、醇醚、酸等。
这些杂质会降低甲醇的纯度和质量，影响后续的应用。
因此需要对合成甲醇进行提纯处理。
通常采用蒸馏、吸附和膜分离等方法进行甲醇的提纯和纯化。
煤制甲醇工艺设计原理主要涉及了煤的气化、合成气的净化、合成气的转化和甲醇的提纯等环节。
通过合理设计这些环节，能够实现高效、低能耗、环保的煤制甲醇工艺过程。
煤制甲醇技术的运用不仅能够提高煤的利用率，还有助于减少化石燃料的消耗和减排二氧化碳的排放，具有重要的经济和环保意义。
煤制甲醇合成工艺毕业设计方案
煤制甲醇合成工艺毕业设计方案煤制甲醇是一种将煤炭转化为甲醇的技术。
煤制甲醇工艺在能源转化和化学合成领域具有重要的应用价值。
本文将介绍一种煤制甲醇的合成工艺，并设计了一个基于该工艺的毕业设计方案。
1.工艺概述煤制甲醇工艺的核心是将煤炭通过煤气化得到合成气，然后将合成气通过催化剂进行合成甲醇的反应。
整个工艺可以分为以下几个步骤：（1）煤气化：将煤炭在高温、高压下与氧气和蒸汽进行反应，生成合成气，合成气的主要成分是一氧化碳和氢气。
（2）气体净化：对合成气进行除尘、脱硫和脱氮等处理，降低气体中的杂质含量。
（3）催化合成：将净化后的合成气通过催化剂，进行合成甲醇的反应。
该反应需要在一定的温度和压力下进行，通常采用压力在10~30MPa，温度在200~300℃。
（4）甲醇分离：将合成反应生成的甲醇通过分离和纯化操作，获得高纯度的甲醇产品。
2.设计方案（1）设备选择：工艺流程中需要选择适当的设备进行煤气化、气体净化、催化合成和甲醇分离等操作。
针对不同的工艺条件和规模，可以选择合适的煤气化炉、净化器、合成反应器和分离塔等设备。
（2）催化剂选择：选择适合的催化剂进行甲醇合成反应。
常用的催化剂有铜、锌、锆等金属催化剂，可以考虑使用商业化的催化剂或者开发新的催化剂。
（3）能源消耗和废弃物处理：考虑工艺中的能源消耗和废弃物处理问题。
可以通过优化工艺条件、改善煤气化效率和净化效果等措施来减少能源消耗和废弃物排放。
（4）经济评估：根据工艺设计参数和市场价格，进行经济评估，包括投资成本、运营成本和预期收益等方面。
（5）安全考虑：在工艺设计中要注重安全性，包括压力、温度的控制，设备的安全性和停机维护等方面。
3.结论本文设计了一个基于煤气化和催化合成的煤制甲醇工艺的毕业设计方案。
该方案包括煤气化、气体净化、催化合成和甲醇分离等关键步骤。
通过设备选择、催化剂选择、能源消耗和废弃物处理、经济评估和安全考虑等方面的设计，可以实现高效、经济、安全的煤制甲醇生产。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤制甲醇工艺流程化设计
主反应为：C + O 2 → C O + C O 2 + H 2 → C H 3O
副反应为：
1 造气工段
（1）原料：由于甲醇生产工艺成熟,市场竞争激烈,选用合适的原料就成为项目的关键,以天然气和重油为原料合成工艺简单，投资相对较少，得到大多数国家的青睐，但从我国资源背景看，煤炭储量远大于石油、天然气储量，随着石油资源紧缺、油价上涨，在大力发展煤炭洁净利用技术的形势下，应该优先考虑以煤为原料,所以本设计选用煤作原料。
图1-1 甲醇生产工艺示意图
（2）工艺概述：反应器选择流化床，采用水煤浆气化激冷流程。
原料煤通过粉碎制成65%的水煤浆与99.6%的高压氧通过烧嘴进入气化炉进行气化反应，产生的粗煤气主要成分为CO ，CO 2，H ２等。
2 净化工段
由于水煤浆气化工序制得粗煤气的水汽比高达1.4可以直接进行CO 变换不需加入其他水蒸气，故先进行部分耐硫变换，将CO 转化为CO 2，变换气与未变换气汇合进入低温甲醇洗工序，脱除H 2S 和过量的CO 2，最终达到合适的碳氢比，得到合成甲醇的新鲜气。
CO 反应式： 222CO+H O=CO +H
2423CO H CH H O +⇔+2492483CO H C H OH H O
+⇔+222CO H CO H O
+⇔+
3 合成工段
合成工段工艺流程图如图1。
合成反应要点在于合成塔反应温度的控制，另外，一般甲醇合成反应10～15Mpa 的高压需要高标准的设备，这一项增加了很大的设备投资，在设计时，选择目前先进的林达均温合成塔，操作压力仅 5.2MPa ，由于这种管壳式塔的催化剂床层温度平稳均匀，反应的转化率很高。
在合成工段充分利用自动化控制方法，实行连锁机制，通过控制壳程的中压蒸汽的压力，能及时有效的掌控反应条件，从而确保合成产品的质量。
合成主反应： 23CO+2H =CH OH 主要副反应： 2232CO +3H =CH OH+H O 4 精馏工段
精馏工段工艺流程图见图2。
合成反应的副产主要为醚、酮和多元醇类，本设计要求产品达质量到国家一级标准，因此对精馏工艺的合理设计关系重大，是该设计的重点工作。
设计中选用双塔流程，对各物料的进出量和回流比进行了优化，另外，为了进一步提高精甲醇质量，从主塔回流量中采出低沸点物继续进预塔精馏，这一循环流程能有效的提高甲醇的质量。
甲醇合成工段工艺流
程图
氢循环
图1 甲醇合成工艺流程图
液图2 精馏工段工艺流程图
主要流程概貌
图3 低压法甲醇合成的工艺流程
1－加热炉；2－转化炉；3－废热锅炉；4－加热器5－脱硫器；6，12，17，21，24－水冷器；
7－气液分离器；8－合成气压缩机；9－循环气压缩机；10－甲醇合成塔；11，15－热交换器；
13－甲醇分离器；14－粗甲醇中间槽；16－脱轻组分塔；18－分离塔；19，22－再沸塔；20－甲醇精馏塔；23－CO2吸收塔。
