光谱数据的采集
高光谱数据采集流程
高光谱数据采集是一种获取广泛、连续光谱范围内的反射或辐射信息的技术。
下面是常见的高光谱数据采集流程：
1.选择传感器和平台：根据采集目标和需求，选择适合的高光谱传感器和平台。
传感器可
以是航空或航天平台上的成像设备，例如多光谱相机、高光谱成像仪等。
2.飞行计划和路径规划：确定数据采集区域并制定详细的飞行计划。
根据采集区域的大小
和特点，规划飞行路径，包括高度、速度、重叠度等参数。
3.数据预处理：在采集数据之前，进行必要的预处理工作，如校准传感器、消除大气影响、
噪声过滤等。
这些步骤有助于提高数据质量和准确性。
4.数据采集：在确定的飞行路径上，使用载具（如飞机、无人机或卫星）携带高光谱传感
器进行数据采集。
通过持续记录传感器接收到的光谱信息，获取连续的光谱数据。
5.数据处理与校正：采集完毕后，对原始数据进行处理和校正。
包括辐射定标、几何校正、
噪声滤波等步骤，以确保数据的准确性和一致性。
6.数据解译与分析：对经过校正的高光谱数据进行解译和分析。
使用各种算法和技术，提
取数据中的特征和信息，如陆地覆盖类型、植被生理参数、污染物浓度等。
7.结果展示与应用：将分析得到的结果进行可视化展示，并应用于相关领域，如农业、环
境监测、地质勘探等。
可以生成高光谱图像、分类地图或其他需要的产品。
在整个高光谱数据采集流程中，数据质量控制和精确度校正是非常重要的环节。
同时，合适的数据处理和分析方法也能提高数据的有效利用和应用效果。
光谱数据的采集
实验报告姓名专业：GIS 学号：日期：课程名称：指导教师（学生填写）：成绩：教师签名：一、实验项目：光谱数据的采集二、实验类型（√选）：0演示实验；1验证实验；2综合实验；3设计性实验；4创新实验三、实验目的：1.熟悉光谱数据的采集步骤2.学会使用光谱查看工具查看光谱数据3.了解一般地物的光谱曲线四、实验准备：计算机、RS3、View SpecPro Graph、高光谱辐射仪五、实验简要操作步骤及结果：（1）准备工作：安装好电池，将FieldSpec3 高光谱辐射仪打开，并与笔记本电脑链接。
打开RS3 软件，填写好需要存储数据的路径、名称和其他内容。
Opt-->WR-->control-->spectrumsave。
其中RS3 软件使用时要求电脑设置为英文环境。
（2）选择待测地物：可以是植被、土壤、建筑物、水体等。
不同地物的光谱特性不一样，同种地物间光谱特性也有可能不同。
比如，植被有针叶林、阔叶林，也有健康的和有病虫害的，植被叶片颜色呈绿色的和呈枯黄色的。
由于植物含水量以及叶绿素含量的不同，会导致对电磁波反射吸收的能力也不同，因此会导致光谱特征曲线不同。
（3）测量过程： A. 镜头对准白板，在RS3 软件中选择OPT 进行优化。
B. 镜头对准白板，点击WR 采集参比（白板应充满镜头，并保持没有阴影）。
镜头对准目标地物，目标与镜头之间的距离大致等于桶采集参比时白板与镜头的距离。
点击空格键存储目光光谱。
为提高光谱数据的质量，每隔一定时间（20 分钟左右）进行一次采集参比。
（4）整理工作：测量完成后，将相关数据拷贝到U 盘中。
依次关闭电脑以及光谱仪电源，将仪器、白板等实验工具整理好，收回到仪器包中。
（5）查看测量数据：打开ViewSpec Pro Graph，添加数据，如下图查看植物光谱曲线（6）数据处理：对各种地物的光谱曲线进行异常值剔除，并求取平均值，最后对各光谱曲线进行查看。
（7）反思总结：A.对地物光谱特征的测量有了一定的了解；B.对各种地物光谱的采集，加深了我们对课堂内容的认识，同时也促进了小组的合作意识；C.地物光谱特征是基础，通过初级的光谱采集过程，有利于以后对高光谱的学习。

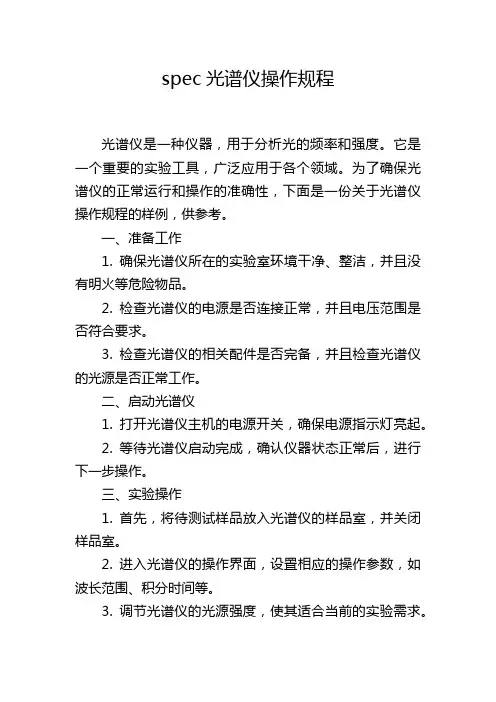

spec光谱仪操作规程
spec光谱仪操作规程光谱仪是一种仪器，用于分析光的频率和强度。
它是一个重要的实验工具，广泛应用于各个领域。
为了确保光谱仪的正常运行和操作的准确性，下面是一份关于光谱仪操作规程的样例，供参考。
一、准备工作1. 确保光谱仪所在的实验室环境干净、整洁，并且没有明火等危险物品。
2. 检查光谱仪的电源是否连接正常，并且电压范围是否符合要求。
3. 检查光谱仪的相关配件是否完备，并且检查光谱仪的光源是否正常工作。
二、启动光谱仪1. 打开光谱仪主机的电源开关，确保电源指示灯亮起。
2. 等待光谱仪启动完成，确认仪器状态正常后，进行下一步操作。
三、实验操作1. 首先，将待测试样品放入光谱仪的样品室，并关闭样品室。
2. 进入光谱仪的操作界面，设置相应的操作参数，如波长范围、积分时间等。
3. 调节光谱仪的光源强度，使其适合当前的实验需求。
4. 点击“开始采集”按钮，光谱仪开始采集待测样品的光谱数据。
5. 在数据采集过程中，确保实验环境稳定，尽量避免振动和光源变化等干扰因素。
6. 数据采集完成后，保存数据并进行必要的数据处理，如峰识别、拟合等。
四、关机与清洁1. 实验结束后，保存数据并关闭光谱仪的数据采集软件。
2. 关闭光谱仪主机的电源开关，确保仪器完全断电。
3. 清洁光谱仪的样品室和光学部件，并确保仪器干燥。
4. 将光谱仪的附件和部件归置到指定的位置，保持整洁。
五、注意事项1. 在操作光谱仪时，注意保持手部清洁，并且避免用手直接触摸光学部件。
2. 在更换样品时，要注意避免样品与光谱仪的光源直接接触，以防止光源受到损坏。
3. 在长时间连续使用光谱仪时，要注意及时让仪器停机休息，以避免过热而影响其正常使用寿命。
4. 避免将光谱仪暴露在强光或者强磁场的环境中，以免对其性能产生不良影响。
5. 如遇到光谱仪故障或者异常情况，应及时向专业技术人员寻求帮助，不要擅自拆卸或修理。
本操作规程仅作为参考，具体操作应根据光谱仪的使用说明书和实际情况进行。

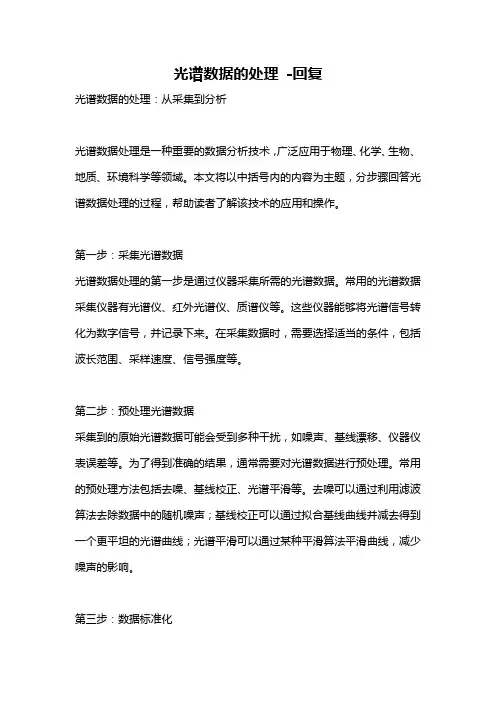

光谱数据的处理 -回复
光谱数据的处理-回复光谱数据的处理：从采集到分析光谱数据处理是一种重要的数据分析技术，广泛应用于物理、化学、生物、地质、环境科学等领域。
本文将以中括号内的内容为主题，分步骤回答光谱数据处理的过程，帮助读者了解该技术的应用和操作。
第一步：采集光谱数据光谱数据处理的第一步是通过仪器采集所需的光谱数据。
常用的光谱数据采集仪器有光谱仪、红外光谱仪、质谱仪等。
这些仪器能够将光谱信号转化为数字信号，并记录下来。
在采集数据时，需要选择适当的条件，包括波长范围、采样速度、信号强度等。
第二步：预处理光谱数据采集到的原始光谱数据可能会受到多种干扰，如噪声、基线漂移、仪器仪表误差等。
为了得到准确的结果，通常需要对光谱数据进行预处理。
常用的预处理方法包括去噪、基线校正、光谱平滑等。
去噪可以通过利用滤波算法去除数据中的随机噪声；基线校正可以通过拟合基线曲线并减去得到一个更平坦的光谱曲线；光谱平滑可以通过某种平滑算法平滑曲线，减少噪声的影响。
第三步：数据标准化在一些情况下，不同光谱数据之间存在着尺度不一致的问题。
为了能够比较不同的光谱数据，通常需要对其进行标准化。
标准化的方法有多种，常用的是均值归一化和标准差归一化。
均值归一化将数据减去其均值，使均值变为0，标准差归一化则将数据除以其标准差，使标准差变为1。
标准化后的数据可以更好地展示数据之间的差异，方便后续的分析和比较。
第四步：数据分析与挖掘在对光谱数据进行处理后，可以进行进一步的数据分析和挖掘。
常见的数据分析方法有主成分分析（PCA）、分类分析、聚类分析等。
主成分分析可以将高维光谱数据转化为低维的主成分，以实现数据的降维和可视化；分类分析可以通过训练模型将光谱数据划分为不同的类别，以实现光谱的分类和识别；聚类分析可以将光谱数据自动分组，发现不同样本之间的相似性和差异性。
第五步：结果解释与应用在分析光谱数据的过程中，需要将结果进行解释和应用。
解释结果需要理解不同方法的原理和限制，并与实际问题相结合。
高光谱数据采集答疑
高光谱数据采集答疑
1.当前的产品采集的高光谱图像，图像的像元值代表的是什么？
回复：没有进行校正的原始数据，其每个像素点的横轴是光谱范围，纵轴是辐射亮度值，没有单位，因为设备测试的是目标的反射光谱，光源的光照射在样本上，光源样本发生相互作用后，反射回来的信号被光谱相机捕捉，即最后看到的信息（图像和光谱）。
2.采集的图像像元值是不是会受到现场光照强度的影响？
回复：有影响，这也是为什么要通过白板进行校正的原因，一方面消除不同的光照条件，一方面消除相机不同参数下采集的不一致和背景消除等问题，所以数据必须进行反射率校正。
3.鉴定文物真假时，需要查看特征点的特征光谱，如何确定两幅图像是在同样强度的光场下采集的？
回复：可以使用辐射亮度计去测试光源发出的光照亮度；其实经过反射率校正之后和你光照没有多少关系了，因为白板可以和样品放置一起同时来拍摄，也就是在一副图像里面有样本的和白板的图，所有的样本都是和自身采集的白板进行比较，白板是全反射，性质不会变化的，不管你光照如何变化，经过反射率校正之后，白板的反射率值都是1。
4.三维物体需要采集几个视图的影像？（比如瓷器，四周采集了是否需要采集头顶的）
回复：这个不清楚，这个的自己去衡量和总结经验了。
5.数据需不需要经过校正，比如白板校正、黑板校正，如何做？
回复：所有的数据都需要，说明书里面有详细的说明、他的意义等。

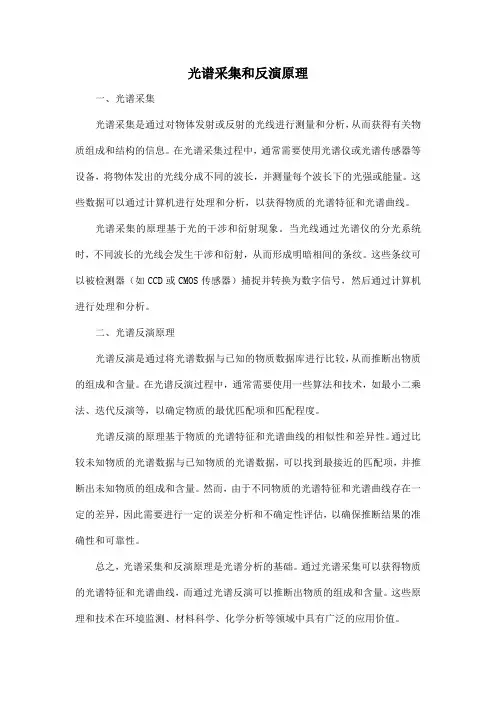

光谱采集和反演原理
光谱采集和反演原理
一、光谱采集
光谱采集是通过对物体发射或反射的光线进行测量和分析，从而获得有关物质组成和结构的信息。
在光谱采集过程中，通常需要使用光谱仪或光谱传感器等设备，将物体发出的光线分成不同的波长，并测量每个波长下的光强或能量。
这些数据可以通过计算机进行处理和分析，以获得物质的光谱特征和光谱曲线。
光谱采集的原理基于光的干涉和衍射现象。
当光线通过光谱仪的分光系统时，不同波长的光线会发生干涉和衍射，从而形成明暗相间的条纹。
这些条纹可以被检测器（如CCD或CMOS传感器）捕捉并转换为数字信号，然后通过计算机进行处理和分析。
二、光谱反演原理
光谱反演是通过将光谱数据与已知的物质数据库进行比较，从而推断出物质的组成和含量。
在光谱反演过程中，通常需要使用一些算法和技术，如最小二乘法、迭代反演等，以确定物质的最优匹配项和匹配程度。
光谱反演的原理基于物质的光谱特征和光谱曲线的相似性和差异性。
通过比较未知物质的光谱数据与已知物质的光谱数据，可以找到最接近的匹配项，并推断出未知物质的组成和含量。
然而，由于不同物质的光谱特征和光谱曲线存在一定的差异，因此需要进行一定的误差分析和不确定性评估，以确保推断结果的准确性和可靠性。
总之，光谱采集和反演原理是光谱分析的基础。
通过光谱采集可以获得物质的光谱特征和光谱曲线，而通过光谱反演可以推断出物质的组成和含量。
这些原理和技术在环境监测、材料科学、化学分析等领域中具有广泛的应用价值。
多光谱采集实验报告
一、实验目的1. 了解多光谱成像的基本原理和应用领域；2. 掌握多光谱成像系统的操作方法；3. 通过多光谱成像实验，获取不同波段的图像数据；4. 分析多光谱图像数据，了解物质在不同波段的特性。
二、实验原理多光谱成像技术是利用多个波段的光谱信息，对物体进行成像和分析的一种技术。
多光谱成像系统由光源、光学系统、探测器、图像处理系统等组成。
光源发出连续光谱或分光光谱，经过光学系统分光后，由探测器接收不同波段的辐射，并将辐射强度转换为电信号，经过图像处理系统处理后，形成多光谱图像。
三、实验仪器与设备1. 多光谱成像系统：包括光源、光学系统、探测器、图像处理系统等；2. 物理实验平台：用于放置待测物体；3. 数据采集卡：用于采集探测器输出的电信号；4. 计算机及图像处理软件。
四、实验步骤1. 将待测物体放置在物理实验平台上，调整物体位置，使其处于成像系统的最佳成像范围内；2. 打开多光谱成像系统，调整光源亮度，确保探测器接收到的辐射强度适中；3. 调整光学系统，使待测物体在成像系统中的成像质量达到最佳；4. 通过图像处理软件，设置多光谱成像参数，包括波段、曝光时间、增益等；5. 启动数据采集卡，开始采集多光谱图像数据；6. 采集完成后，将数据导入图像处理软件，进行图像拼接、去噪、增强等处理；7. 分析多光谱图像数据，了解物质在不同波段的特性。
五、实验结果与分析1. 实验过程中，采集了多个波段的多光谱图像数据，包括可见光、近红外、短波红外等；2. 通过图像处理软件，将多光谱图像数据进行拼接，形成多光谱影像；3. 分析多光谱影像，发现不同波段图像中物体特征的表现有所不同；4. 在可见光波段，物体颜色信息较为丰富，但细节表现较差；5. 在近红外波段，物体颜色信息减少，但细节表现较好；6. 在短波红外波段，物体颜色信息进一步减少，但纹理、形状等特征表现更为明显。
六、实验结论1. 多光谱成像技术能够获取物体在不同波段的图像信息，有助于了解物质在不同波段的特性；2. 通过多光谱图像处理，可以提取出物体在特定波段的重要特征，为物质分类、识别、监测等应用提供依据；3. 在实际应用中，应根据待测物体的特性和需求，选择合适的多光谱成像波段和成像参数，以获取最佳成像效果。
地物光谱的采集与分析
地物光谱的采集与分析地物光谱的采集与分析是一种重要的地球科学技术方法，广泛应用于地貌、植被、土壤、水体等地物特征的研究和监测中。
地物光谱是指不同物质对不同波长光的反射和吸收特性，通过采集和分析地物的光谱数据，可以获取物质的成分、结构、特征等信息，进而实现地球资源的合理利用和环境的管理。
地物光谱的采集主要通过遥感技术实现，遥感传感器可通过空间平台（如卫星、飞机、无人机）采集地物的反射、辐射、发射等光谱数据。
遥感传感器主要分为光学传感器和微波传感器两类，光学传感器主要包括多光谱、高光谱和超光谱传感器，微波传感器主要包括合成孔径雷达（SAR）和微波辐射计（MWR）。
这些传感器在不同波段范围内可获取波长和能量特征不同的地物反射光谱，用于进行地物分类、变化检测等研究。
地物光谱的采集与分析过程包括数据获取、预处理、分类与识别、特征提取等多个环节。
首先，需要获取地物光谱数据，包括几何校正、辐射定标、大气校正等预处理，以消除传感器影响和环境干扰。
然后，进行地物分类与识别，通过光谱特征的统计学分析、机器学习等方法，将光谱数据划分为不同的类别或类型，如植被、水体、岩石等。
此外，还可结合地物光谱与其他遥感数据（如高程数据、热红外数据）进行多源数据融合，提高分类精度和信息提取效果。
最后，进行地物特征提取，通过分析不同地物光谱的反射率、吸收率等特征参数，揭示地物的性质、空间分布和变化规律。
地物光谱的采集与分析在许多领域有广泛应用。
例如，在地质领域中，光谱数据可用于岩性分类、矿石勘探等研究，通过不同矿物的光谱特征提取，可以判断矿产资源的类型和含量。
在生态领域中，光谱数据可用于植被类型、植物生理状态等研究，通过植被光谱的反射和吸收特征，可以评估生态系统的健康情况和生物多样性。
在环境领域中，光谱数据可用于水质、空气质量等监测，通过水体和大气的光谱特征，可以分析污染程度和环境变化。
然而，地物光谱的采集与分析也存在一定的挑战与问题。
高光谱数据采集流程
高光谱数据采集流程1.目标确定在开始任何形式的高光谱数据采集之前，必须先明确目标。
这可能涉及到确定要研究的地理区域、目标物体或现象，以及预期的数据用途。
目标确定应基于实际需求和研究目标，同时考虑到可用的资源和限制。
2.任务规划在明确目标之后，需要进行详细的规划。
这包括决定使用哪些硬件设备，如何进行数据采集，以及如何处理和分析数据。
任务规划还应包括制定时间表，分配人员和资源，并准备应对可能出现的挑战。
3.硬件准备根据任务规划，准备所需的高光谱数据采集设备。
这可能包括高光谱相机、无人机或其他飞行器、电源和通讯设备等。
确保所有设备在采集前都已校准和测试过，以保障数据质量和准确性。
4.航线设计设计合理的航线是高光谱数据采集的重要环节。
应根据目标区域的地形和特征，选择合适的飞行路线和高度，以最大化覆盖范围并获取高质量的数据。
同时，应考虑到天气条件、安全因素和预算限制。
5.数据采集在数据采集过程中，应按照预定的航线进行飞行，并准确记录所有相关信息，如飞行高度、速度、角度等。
同时，应使用合适的软件或硬件设备对采集的数据进行实时监控和存储。
6.数据处理在数据采集完成后，需要对数据进行处理和分析。
这包括辐射定标、大气校正、几何校正、噪声去除、图像增强等步骤。
数据处理的目标是提取有用的信息，并将其转化为可供科学家和研究人员使用的形式。
7.数据应用高光谱数据的应用非常广泛，包括环境监测、农业评估、地质调查、城市规划等多个领域。
根据不同的目标和应用需求，对处理后的数据进行深入分析和解释。
例如，可以通过比较不同时间段的高光谱数据，来监测环境或农作物的变化趋势。
或者，利用高光谱数据来辅助城市规划决策，提高公共设施的效率和可持续性。
此外，高光谱数据还可以用于辅助决策支持系统或人工智能算法的训练和验证。
通过训练这些算法来识别和预测各种现象或问题（如污染、植被类型等），从而为决策者提供更准确和及时的信息。
8.总结评估在完成一次高光谱数据采集任务后，需要对整个过程进行总结和评估。
基于LabVIEW的光谱数据采集与分析
基于LabVIEW的光谱数据采集与分析【摘要】选用CCD探测器采集光谱信号，然后由PXI采集卡传输数据与PC 机通讯，并使用LabVIEW编写测试程序，实现对光谱仪的光谱数据处理、采集、分析、显示等功能。
通过软件编写再次对采集到的信号进行了滤波处理，增加了增益调整功能；采用最小二乘法实现了对系统的波长标定，并实现了光谱曲线的峰值寻找功能，且与传统的线性定标法进行对比，进一步改善了测量精度。
最后通过实验结果表明，可以用所做的光谱分析系统分辨出汞灯光谱的特性谱线，达到光谱分析的目的。
【关键词】LabVIEW；光谱分析；虚拟仪器；CCD1.引言随着科学技术的发展和光谱分析系统的广泛研究，人们对光谱分析系统的主要指标，如光谱测量范围、分辨率、精度等方面，都提出了越来越高的要求，光谱仪现在的发展方向是微型化、自动化和高精度化。
因此，本文引入了新兴的虚拟仪器技术，设计了一个基于LabVIEW的光谱分析及数据采集系统，使光谱分析系统整体性能有所提高，并且操作简单，功能较强。
2.系统设计2.1 系统结构根据光谱分析采集系统的工作流程，将整个系统分为光学系统设计、硬件设计及应用程序设计三部分工作。
光谱分析系统是典型的基于光电探测器进行测量的光电检测仪器，所以结合系统的设计要求，为了满足微型化以及低成本的要求，考虑使用线阵CCD探测器。
光栅分出的光由TCD1304AP型号线阵CCD采集接收，由调理电路进行放大滤波处理输送给A/D模数转换器，将模拟信号转换成数字信号，最后由PXI-6289采集到数据输送给上位机，选择LabVIEW接收数据、显示及分析等工作。
2.2 分光系统部分分光系统是光谱分析系统中的关键部件，直接决定着系统的分光性能。
光谱仪器的分光方式有多种，根据光谱测量方式的不同，分为滤光片分光、棱镜分光、光栅分光。
本文选用的是光栅分光方式。
这种设计结构简单，光损耗小，分辨率高、信噪比高。
现在流行的CaernyTurner分光系统是一种非常紧凑的光学系统，把光路尽可能的简化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验报告
姓名专业：GIS 学号：日期：
课程名称：指导教师（学生填写）：
成绩：教师签名：
一、实验项目：光谱数据的采集
二、实验类型（√选）：0演示实验；1验证实验；2综合实验；3设计性实验；4创新实验
三、实验目的：1.熟悉光谱数据的采集步骤
2.学会使用光谱查看工具查看光谱数据
3.了解一般地物的光谱曲线
四、实验准备：计算机、RS3、View SpecPro Graph、高光谱辐射仪
五、实验简要操作步骤及结果：
（1）准备工作：安装好电池，将FieldSpec3 高光谱辐射仪打开，并与笔记本电脑链接。
打开RS3 软件，填写好需要存储数据的路径、名称和其他内容。
Opt-->WR-->control-->spectrumsave。
其中RS3 软件使用时要求电脑设置为英文环
境。
（2）选择待测地物：可以是植被、土壤、建筑物、水体等。
不同地物的光谱特性不一样，同种地物间光谱特性也有可能不同。
比如，植被有针叶林、阔叶林，也有健康的和
有病虫害的，植被叶片颜色呈绿色的和呈枯黄色的。
由于植物含水量以及叶绿素
含量的不同，会导致对电磁波反射吸收的能力也不同，因此会导致光谱特征曲线
不同。
（3）测量过程： A. 镜头对准白板，在RS3 软件中选择OPT 进行优化。
B. 镜头对准白板，点击WR 采集参比（白板应充满镜头，并保持没有阴影）。
镜头对准目
标地物，目标与镜头之间的距离大致等于桶采集参比时白板与镜头的距离。
点击
空格键存储目光光谱。
为提高光谱数据的质量，每隔一定时间（20 分钟左右）
进行一次采集参比。
（4）整理工作：测量完成后，将相关数据拷贝到U 盘中。
依次关闭电脑以及光谱仪电源，将仪器、白板等实验工具整理好，收回到仪器包中。
（5）查看测量数据：打开ViewSpec Pro Graph，添加数据，如下图
查看植物光谱曲线
（6）数据处理：对各种地物的光谱曲线进行异常值剔除，并求取平均值，最后对各光谱曲线进行查看。
（7）反思总结：A.对地物光谱特征的测量有了一定的了解；
B.对各种地物光谱的采集，加深了我们对课堂内容的认识，同时也促进
了小组的合作意识；
C.地物光谱特征是基础，通过初级的光谱采集过程，有利于以后对高光
谱的学习。
