钳工实训使用设备及主要工具
钳工实训使用设备及主要工具钳工实训是一项非常重要的技能培训，钳工使用的设备和工具对于工作效率和成果至关重要。
本文将介绍钳工实训中常用的设备和主要工具，帮助读者了解钳工实训的基本要素。
一、常用设备：1. 钳工工作台：钳工工作台是钳工实训的基本设备，用于放置工作物件和工具。
一般由坚固的金属材料制成，具有稳定的结构和合适的工作高度。
2. 钳工切割机：钳工切割机是一种用于切割金属材料的机械设备，常用于切割管道、角铁等。
它通常由电机、切割刀、导轨等部件组成，操作简便高效。
3. 钳工钻床：钳工钻床是一种用于钻孔的机械设备，可钻孔金属、木材和塑料等材料。
钳工钻床具有稳定的结构和可调节的钻孔深度，可满足不同工作需求。
4. 钳工铣床：钳工铣床是一种用于铣削金属材料的机械设备，可加工平面、曲面和齿轮等工件。
钳工铣床具有高精度和稳定性能，可完成复杂的加工任务。
二、主要工具：1. 钳子：钳子是钳工实训中最常用的工具之一，用于夹持、固定和转动工件。
常见的钳子有扳手、老虎钳、卡簧钳等，适用于不同的工作场景。
2. 扳手：扳手是一种用于拧紧和松开螺栓和螺母的工具，常用于钳工实训中的拆装工作。
扳手的尺寸和形状各异，适用于不同规格的螺栓和螺母。
3. 锤子：锤子是一种用于敲击和打击的工具，常用于钳工实训中的定位和调整工作。
常见的锤子有铁锤、橡胶锤、木锤等，适用于不同的工作需求。
4. 锉刀：锉刀是一种用于修整和打磨的工具，常用于钳工实训中的加工和整形工作。
锉刀的形状和牙距各异，可满足不同的加工要求。
5. 钢尺：钢尺是一种用于测量和标记的工具，常用于钳工实训中的尺寸确定和布置工作。
钢尺通常具有刻度和标记，可提供精确的测量结果。
6. 卡尺：卡尺是一种用于测量内外尺寸的工具，常用于钳工实训中的精确测量工作。
卡尺有很多种类，如游标卡尺、卷尺等，可根据需要选择使用。
7. 气动工具：气动工具是一种利用气压驱动的工具，常用于钳工实训中的高效加工和装配工作。
虎钳如何正确安装在机床工作台上

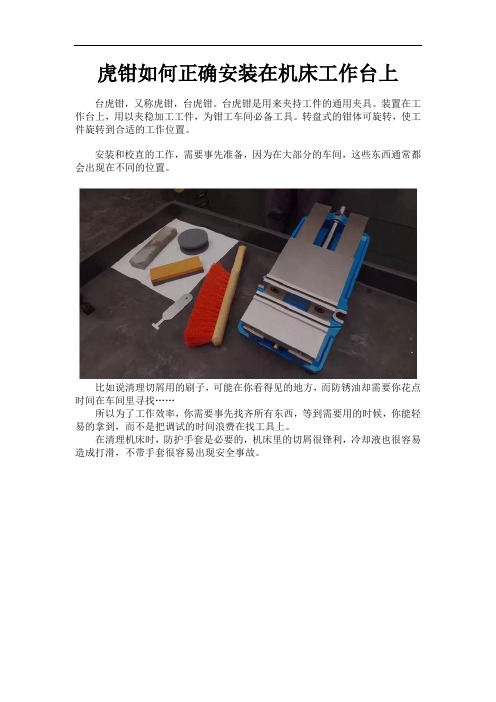

虎钳如何正确安装在机床工作台上台虎钳，又称虎钳，台虎钳。
台虎钳是用来夹持工件的通用夹具。
装置在工作台上，用以夹稳加工工件，为钳工车间必备工具。
转盘式的钳体可旋转，使工件旋转到合适的工作位置。
安装和校直的工作，需要事先准备，因为在大部分的车间，这些东西通常都会出现在不同的位置。
比如说清理切屑用的刷子，可能在你看得见的地方，而防锈油却需要你花点时间在车间里寻找……所以为了工作效率，你需要事先找齐所有东西，等到需要用的时候，你能轻易的拿到，而不是把调试的时间浪费在找工具上。
在清理机床时，防护手套是必要的，机床里的切屑很锋利，冷却液也很容易造成打滑，不带手套很容易出现安全事故。
在工具都已经准备好，机床的工作台也清理完成后，我们就开始今天的重头戏，校直虎钳。
如果不是非常非常幸运，我们直接将虎钳放在机床的工作台上很可能是歪的，这就需要我们对虎钳的位置进行调整了。
有的虎钳需要2个螺栓固定，有的需要4个压板固定，虽然固定的方式不同，但调整的原理基本一样。
首先，稍稍锁紧左右的2个螺栓/压板，然后松开其中的一个。
接着用校表先靠在螺栓锁紧的那一侧，用手轮移动Y轴，在确认校表的球头部分与虎钳的钳口接触后，调整校表的表盘，让校表的指针指向“0”。
然后摇动手轮移动X轴，在移动的过程中，如果看到读数越来越大，而且很可能会超过校表的行程，你可以一边移动，一边用橡胶锤敲击虎钳靠近手柄的地方，对虎钳的位置进行调整。
如果读数越来越小，则不用担心，可以在移动到钳口的另一侧时再做调整。
重复上面的2个步骤，直到校表在钳口两侧的读数一样。
最后锁紧全部的螺栓/压板，并进行最后一次的测量，确认虎钳在锁紧后依然是直的。
你可以在上面的视频里看看马克师傅的手感究竟如何，以及关于虎钳安装的更多安全提示。
钢板铸铁钳工工作桌

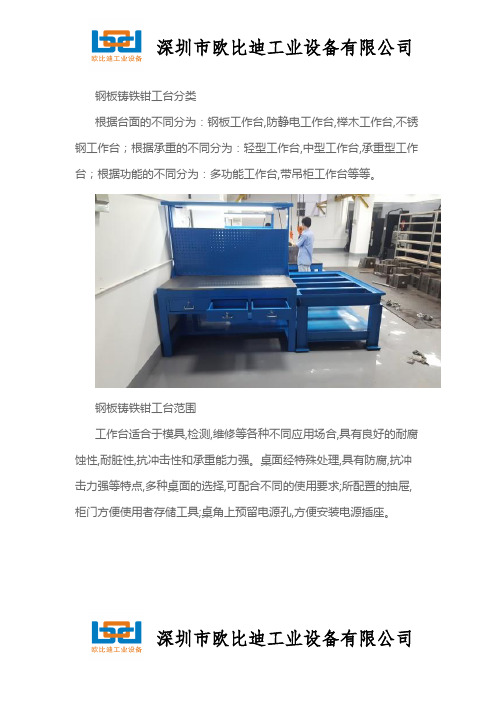

钢板铸铁钳工台分类根据台面的不同分为：钢板工作台,防静电工作台,榉木工作台,不锈钢工作台；根据承重的不同分为：轻型工作台,中型工作台,承重型工作台；根据功能的不同分为：多功能工作台,带吊柜工作台等等。
钢板铸铁钳工台范围工作台适合于模具,检测,维修等各种不同应用场合,具有良好的耐腐蚀性,耐脏性,抗冲击性和承重能力强。
桌面经特殊处理,具有防腐,抗冲击力强等特点,多种桌面的选择,可配合不同的使用要求;所配置的抽屉,柜门方便使用者存储工具;桌角上预留电源孔,方便安装电源插座。
深圳市欧比迪工业设备有限公司工作台(桌)分为轻型(可承重300公斤),重型工作台(桌)可承重1000公斤及特制的工作台。
吊柜,单柜,双柜等,可加装挂板,电器板,灯顶板,调节脚杯,轮子,搁板等桌上部件,具有多种选择,能够满足各种工位的需求。
深圳市欧比迪工业设备有限公司铸铁修模工作台产品简介铸铁工作台也称铸铁平台/铸铁平板,钳工工作台,机床工作台适用于各种检验工作,精度测量用的基准平面,主要用于机械工件检验测量中的基准面,检查零件的尺寸精度或行为偏差,并可作精密划线,在机械制造检验中是zui不可缺少的平面基准量具。
机床工作台也叫做铸铁工作台,铸钢件铸铁机床工作台,该产品材质为高强度铸铁HT200-250工作面硬度为HB160—210。
深圳市欧比迪工业设备有限公司机床工作台(铸铁工作台)的优点：1,温度系数zui低,铸铁工作台基本不受温度影响。
2,几乎不用保养,能迅速容易地清洁/擦拭,精度稳定性好。
3,一律是zui坚硬的面。
深圳市欧比迪工业设备有限公司4,光滑的“轴承”面,不着土,耐磨,无磁性。
5,精密量具,仪器,采用优质“济南青”石料经机械加工和手工精磨制成。
6,机床工作台(铸铁工作台)耐潮,机床铸件耐腐蚀,不用涂油,不生锈,不褪色。
深圳市欧比迪工业设备有限公司。
钳工工具
第三章钳工工具钳工工具，顾名思义，就是钳工工作时所使用的工具。
所谓钳工，就是以锉、钻、铰刀、老虎钳等手工工具为主，进行机器的装配和零部件修整工作的工种叫钳工，从事钳工工作的工人也称为钳工。
钳工工具主要包括以下四类：虎钳类、锉类、锤类以及其它类。
一、虎钳类虎钳类工具的用途是用于夹紧工件，使之固定，以便进行锉削、铰扣、切割、切削等各种加工工作。
其规格均以钳口宽度表示。
1．台虎钳【别名】台口钳，普通台虎钳，老虎钳，虎钳子。
【用途】台虎钳装置在工作台（亦称钳工案子）上，用以夹紧工件，是钳工操作的必备工具。
(虎钳有台口钳和平口钳之分，台口钳就是台虎钳,用途如上。
平口钳也叫机用虎钳，其刚性和精度均优于台虎钳，是各种铣床、牛头刨床、钻床等机床上用于夹紧工件的辅助切削的工具。
)【规格】按结构型式，台虎钳分固定式和回转式（亦称转盘式）两种，回转式的，钳体能够旋转，可以把工件旋转到合适的工作位置；按其夹紧能力，台虎钳分为轻级（Q）和重级（Z）两种；台虎钳的规格以钳口宽度表示：公制（mm）：75，90，100，115，125，150，200；英制（in）：4″，5″，6″，8″，10″，12″。
2．桌虎钳【用途】桌虎钳的用途与台虎钳相同，但钳体安装方便，手动便可安装固定，可固定在桌子的边沿等狭小处。
桌虎钳适用于夹持小型工件。
【规格】钳口宽度（mm）：25，40，50，60，65，75。
3．手虎钳【别名】手拿钳。
【用途】手虎钳是一种手持工具，用于夹持体积较小的轻巧工件，进行手持加工，如修配钥匙、锁链等。
【规格】钳口宽度：公制－25，40，50mm；英制－1″，1 1/2″，2″。
4．管子台虎钳【别名】龙门台虎钳，管子压力。
【用途】用于夹紧、固定金属管子，以便进行铰制螺纹、切断等作业。
其上下牙板的硬度为HRC45～55。
【规格】根据能夹持管子的直径（mm）范围，分为1～6号：规格（号数）：1 2 3 4 5 6夹持范围：10～60 10～90 15～115 15～165 30～220 30~300二、锉类锉类工具的用途是用来锉削或修整金属以及其它硬性材料制品的表面，使之变成我们需要的形状、光洁度和精度。
任务2 台虎钳
⑤钳工台装上台虎钳后，钳口高度应恰好齐人的手肘为宜。
过 程 与 方 法
图1—1钳工工作台工具的放置图1—2台虎钳在钳工工作台上的高度
三、实习步骤
1、台虎钳拆卸操作
逆时针转动手柄，直到活动钳身不在移动为止，抓住活动钳身，用力将活动钳身搬出，放在桌子上面，把活动钳身翻转，拆卸固定钳身两侧螺栓，将活动钳身搬离底座，观察底座和螺母的结构。
二、入门指导
1、操手柄，可以旋转台虎钳，调整角度。
2、砧座的作用：
在砧座上进行敲击作业，不要在钳工桌上敲击。
3、台虎钳使用的安全要求：
①夹紧工件时要松紧适当，只能用手扳动手柄，不得借助其他工具加力。
②强力作业时，应尽量使力朝向固定钳身。
③不许在活动钳身和光滑平面上敲击作业。
实验（实训）指导（任务）书
实训课题（项目）
任务2台虎钳
实训目标
1、熟练掌握台虎钳的使用方法。
2、掌握台虎钳的保养方法。
实训准备
台虎钳、机油壶、机油、棉丝
过 程 与 方 法
一、组织教学
1、全班集合、点名并考勤。
2、检查学生着装是否规范合理，及劳保用品的配带是否齐全。
3、说明实习规则及安全文明生产实习要求。
小 结 与 反 思
2、台虎钳保养操作
在丝杠上加油润滑，检查垫片部位是否有润滑脂，螺母中加润滑油，固定钳身与活动钳身的摩擦面上加润滑油，丝杠与活动钳身摩擦处需润滑油。
3、台虎钳组装操作
调整螺母固定螺栓的松紧度，因为虎钳制造精度的原因，固定螺母的螺栓不可拧紧，不可过松，安装固定钳身，安装活动钳身
4、擦拭台虎钳外面、钳工桌上面的油污
2钳工的常用设备
一、钳工工作台（钳台） 二、台虎钳 三、砂轮机 四、台式钻床
2钳工的常用设备
1
一、钳工工作台（钳台）
用来装台虎钳、放置工具和工件等。(见图12-1)。其高度800~900㎜，
高度以恰好齐人的手肘为宜；长度和宽度随工 作需要而定。
2钳工的常用设备
2
二、台虎钳
1、虎钳是一种装在钳工工作台上供夹持工件 通用夹具 。
台虎钳又分固定式和回转式两种。虎钳的大 小是以钳口的长度来表示的。常用的有100 毫米、125毫米、150毫米三种规格，其构 造如图l—4(a)、(b)。
2钳工的常用设备
3
(a) 固定式
(b) 回转式
图（b）回转式台虎钳的结构
1-钳口 2-螺钉 3-螺母 4、12-手柄 5-夹紧盘 6-转盘座
7-固定钳身 8-挡圈 9-弹簧 10-活动钳身 11-丝杠
2钳工的常用设备
7
四、台式钻床
简称台钻（如图），是一种小型机床，安放 在钳工台上使用。其钻孔直径一般在12mm 以下。主要用于加工小型工件上的各种孔， 钳工中用得最多。
2钳工柄 3—主轴 4—带罩 5—电动机 6—主轴架 7—立柱 8—机座
2钳工的常用设备
9
（3）不要在活动钳身的光滑平面上进行敲击工作， 以免降低它与固定钳身的配合性能。
（4）丝杆、螺母和其它活动表面，都应经常加油润 滑和防锈，并保持清洁，以延长使用寿命。
2钳工的常用设备
6
三、砂轮机
砂轮机主要磨削钳工用的各种刀具或工具的， 如錾子、钻头、刮刀等，也可用来磨去工 件或材料上的毛刺、锐边、氧化皮等。它 有立式和台式两种，如图：
2钳工的常用设备
4
2、台虎钳的工作原理
2钳工的常用设备
用来装台虎钳、放置工具和工件等。(见图12-1)。其高度800~900㎜，
高度以恰好齐人的手肘为宜；长度和宽度随工 作需要而定。
二、台虎钳
1、虎钳是一种装在钳工工作台上供夹持工件 通用夹具 。
台虎钳又分固定式和回转式两种。虎钳的大 小是以钳口的长度来表示的。常用的有100 毫米、125毫米、150毫米三种规格，其构 造如图l—4(a)、(b)。
（1）夹紧工件时只允许依靠手的力量扳紧手柄，不 能用手锤敲击手柄或套上长管子扳手柄，以免丝 杆、螺母或钳身因受力过大而损坏。
（2）强力作业时应尽量使力朝向固定钳身，否则丝 杆和螺母会因受到较大的力而导致螺纹损坏。
（3）不要在活动钳身的光滑平面上进行敲击工作， 以免降低它与固定钳身的配合性能。
（4）丝杆、螺母和其它活动表面，都应经常加油润 滑和防锈，并保持清洁，以延长使用寿命。
(a) 固定式
(b) 回转式
图（b）回转式台虎钳的结构
1-钳口 2-螺钉 3-螺母 4、12-手柄 5-夹紧盘 6-转盘座
7-固定钳身 8-挡圈 9-弹簧 10-活动钳身 11-丝杠
2、台虎钳的工作原理
回转式台虎钳的钳身可以相对于底座回转， 能满足不同方位的加工需要，使用方便、 应用广泛。
3、台钳的正确使用和维护
三、砂轮机
砂轮机主要磨削钳工用的各种刀具或工具的， 如錾子、钻头、刮刀等，也可用来磨去工 件或材料上的毛刺、锐边、氧化皮等。它 有立式和台式两种，如图：
四、台式钻床
简称台钻（如图），是一种小型机床，安放 在钳工台上使用。其钻孔直径一般在12mm 以下。主要用于加工小型工件上的各种孔， 钳工中用得最多。
4、钻孔时，不能用手和棉纱或用嘴吹来清除切屑。 5、操作者的头部不可与旋转着的主轴靠得太近。停车
钳工工作台标准尺寸【规格大全】
钳工工作台按照实际生产的和使用，有一个一般参照规律，就是坐着或站着时，站立姿态时，将右手胳膊肘放在钳工桌面台虎钳的钳口平台上，右手握拳向下巴方向弯曲，拳面和下巴正好顶着。
此时，人依旧是自然站立姿态的，说明这个钳工桌高度相对合适。
不过，这个是一个基本的传统规律，由于台虎钳的规格和工作人员的身高差异存在，并且实际工作中，钳工桌不可能因每个工作人员的不同而定做。
钢板钳工工作台详细说明：【1】钢板钳工工作台常用规格：A、W1000*D600*H800mm;B、W1000*D1000*H800;C、W1200*D1000*H800mm;D、W1500*D1000*H800mm;E、W2000*D1000*H800mm；F、W2000*D1200*H800mm；G、W2000*D1500*H800;H、W3000*D1500*H800;尺寸可按要求加工定制。
【2】钢板工作台桌面：A、14mm以下钢板桌面，可通过自动化静电喷涂工艺制作，也可以直接钢板焊接；B、15mm（含15mm）以上钢板桌面，台面可以经机床铣磨处理，台面更平整光滑，精度高，钢板下面可以铺黑色胶皮（10/15/20），减音减噪，钢板台上可以铺（5/10/15/20）PUC/电木板，在生产过程中起到保护模具的作用；【3】钢板工作台框架：A、桌腿截面100*100*2.0/100*50*2.0mmB、横梁截面80*80*2.0/80*40*2.0mm，C、可采用槽钢焊接（适用于超厚钢板桌面）D、可采用工字钢焊接（适用于超厚钢板桌面）工作台台面整体承重1000~10000kg，可选择各式钢板桌面；【4】钢板工作台抽屉配置：A、三节导轨：每个抽屉载重30kg，抽屉可80%打开；B、单节导轨：每个抽屉载重80kg，抽屉可90%打开，常用抽屉材质，抽屉可配置铝合金把手/铁把手；C、双节导轨：每个抽屉载重150kg，抽屉可100%打开；钢板工作台详细说明：【1】钢板工作台常用规格：A、W1000*D600*H800mm;B、W1000*D1000*H800;C、W1200*D1000*H800mm;D、W1500*D1000*H800mm;E、W2000*D1000*H800mm；F、W2000*D1200*H800mm；G、W2000*D1500*H800;H、W3000*D1500*H800;尺寸可按要求加工定制。
台虎钳正确操作方法
台虎钳正确操作方法台虎钳是一种用来夹持、固定工件的工具，通常用于金属加工、木工和机械制造等行业。
正确的操作方法对于提高工作效率和保证工作安全至关重要。
下面我将详细介绍台虎钳的正确操作方法。
1. 确保台虎钳稳固安全地安装在工作台上。
台虎钳的底部通常有凹槽或螺孔，可以用螺丝将其固定在工作台上。
在使用前，需要检查并确保台虎钳的安装牢固，避免在工作过程中发生移位或松动的情况。
2. 调整夹持力度。
台虎钳通常有可调节的夹持力度，可以根据工件的大小和材质进行调整。
在夹持工件之前，需要根据工件的情况调节好夹持力度，以确保夹紧工件的同时不损坏工件表面。
3. 注意夹持位置。
在夹持工件时，需要选择合适的夹持位置，避免在夹持过程中对工件造成影响。
通常需要选择工件的稳固部位进行夹持，避免夹持在松动或不稳定的部位。
4. 使用正确的夹具。
台虎钳通常配有不同种类的夹具，可以根据工件的形状和尺寸选择合适的夹具。
在夹持工件之前，需要仔细检查和选择合适的夹具，确保夹具能够稳固地夹持住工件，保证工作的安全和稳定进行。
5. 避免过度夹紧。
在夹持工件的过程中，需要注意避免过度夹紧工件，以免损坏工件表面或导致工件变形。
通常需要根据工件的材质和硬度合理调节夹持力度，避免过度夹紧对工件造成损害。
6. 定期检查和保养。
台虎钳作为常用的工具之一，需要定期检查和保养以保证其正常的使用状态。
需要检查夹具的使用情况，表面是否有损坏或磨损；需要润滑台虎钳的运动部件，确保其灵活性和稳定性。
7. 注意安全操作。
在使用台虎钳的过程中，需要注意安全操作，避免手指或衣物被夹持部位夹到。
在夹持工件时，需要注意手指和其他身体部位的位置，避免在夹持过程中受伤。
8. 注意环境周围。
在夹持工件的过程中，需要注意周围的环境和其他工作人员的安全。
避免夹持工件时对周围人员造成危险，确保工作环境的安全和整洁。
总之，正确的操作方法和注意事项对于台虎钳的使用至关重要。
只有严格按照操作规程进行正确操作，同时注意安全事项，才能有效地发挥台虎钳的作用，保障工作效率和工作安全。
台虎钳工作原理
台虎钳工作原理
台虎钳是一种常见的金属加工工具，广泛应用于机械制造领域。
它的工作原理是利用夹紧和锁紧机构，将工件稳固地固定在夹持面上，在加工过程中确保工件的位置和姿态不变。
台虎钳通常由定位座、移动座、移动杠和螺旋钳组成。
定位座是台虎钳的基座，通过固定在工作台上，提供支撑和稳定。
移动座与定位座相对移动，可以调节工件的位置和夹持力。
移动杠通过螺旋推动移动座的运动，使其沿着水平方向移动。
螺旋钳是夹紧和锁紧机构的关键部件，通过旋转螺旋钳，可以使夹持面夹紧工件并锁定。
在使用台虎钳进行工件加工时，首先将工件放置在夹持面上，并调整移动座的位置使其与工件接触。
然后，通过旋转螺旋钳，夹紧工件，使其牢固地固定在夹持面上。
在加工过程中，台虎钳提供稳定的夹持力和刚性支撑，确保工件的位置和姿态保持不变。
需要注意的是，在选择和使用台虎钳时，要根据工件的尺寸、形状和加工要求来确定合适的规格和型号。
并且在操作过程中，要确保夹紧力度适中，以免过度夹紧导致工件变形或加工质量下降。
此外，定期进行维护和保养工作，保持台虎钳的工作性能和稳定性，延长使用寿命。
