【CN209752244U】一种中药制药用提取装置【专利】
一种中药蒸馏提取装置[实用新型专利]
![一种中药蒸馏提取装置[实用新型专利]](https://img.taocdn.com/s3/m/3e6cae27a1c7aa00b52acbf9.png)
专利名称：一种中药蒸馏提取装置专利类型：实用新型专利
发明人：杨柏闻
申请号：CN201821650420.4申请日：20181011
公开号：CN209254187U
公开日：
20190816
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种中药蒸馏提取装置，涉及中药加工技术领域，解决现有蒸馏装置药材蒸馏不均匀、利用率低的问题，本实用新型包括蒸馏罐，蒸馏罐顶部设有出气口，出气口连接有提取罐，蒸馏罐内架设有用于盛放药材的滚筒，所述滚筒的筒壁上设有若干通孔，滚筒的一端封闭且连接有驱动滚筒旋转的第一电机，滚筒的另一端伸出蒸馏罐铰接有可开合的筒盖，所述蒸馏罐内滚筒的下方设有蒸汽发生器，所述蒸汽发生器设有开口朝向滚筒的蒸汽出口；本实用新型设置用于盛放药材的可旋转滚筒，并设置蒸汽发生器对滚筒内翻滚的药材进行蒸馏，使药材在蒸馏过程中不断翻滚，受热均匀，蒸馏更加均匀彻底，提高了药材蒸馏的产出率，同时降低了药材浪费。
申请人：杨柏闻
地址：625000 四川省雅安市雨城区文化路34号3单元8号
国籍：CN
代理机构：成都弘毅天承知识产权代理有限公司
更多信息请下载全文后查看。

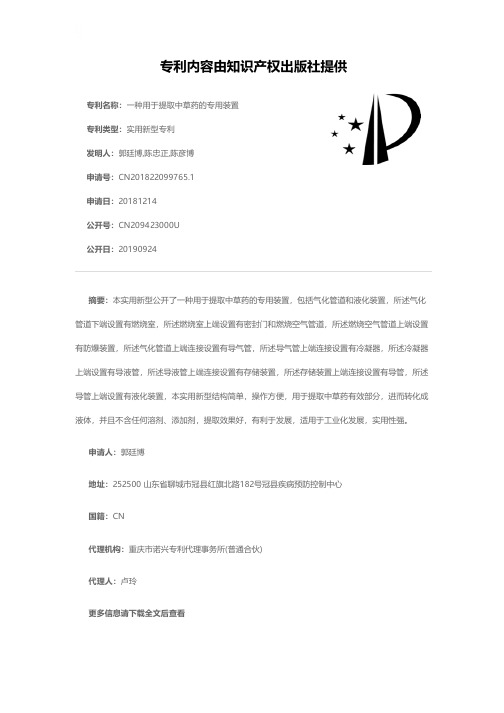

一种用于提取中草药的专用装置[实用新型专利]
![一种用于提取中草药的专用装置[实用新型专利]](https://img.taocdn.com/s3/m/b8ebb3a9be1e650e53ea99d6.png)
专利名称：一种用于提取中草药的专用装置专利类型：实用新型专利
发明人：郭廷博,陈忠正,陈彦博
申请号：CN201822099765.1
申请日：20181214
公开号：CN209423000U
公开日：
20190924
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于提取中草药的专用装置，包括气化管道和液化装置，所述气化管道下端设置有燃烧室，所述燃烧室上端设置有密封门和燃烧空气管道，所述燃烧空气管道上端设置有防爆装置，所述气化管道上端连接设置有导气管，所述导气管上端连接设置有冷凝器，所述冷凝器上端设置有导液管，所述导液管上端连接设置有存储装置，所述存储装置上端连接设置有导管，所述导管上端设置有液化装置，本实用新型结构简单，操作方便，用于提取中草药有效部分，进而转化成液体，并且不含任何溶剂、添加剂，提取效果好，有利于发展，适用于工业化发展，实用性强。
申请人：郭廷博
地址：252500 山东省聊城市冠县红旗北路182号冠县疾病预防控制中心
国籍：CN
代理机构：重庆市诺兴专利代理事务所(普通合伙)
代理人：卢玲
更多信息请下载全文后查看。
一种中药提取装置[发明专利]
![一种中药提取装置[发明专利]](https://img.taocdn.com/s3/m/fe16be013868011ca300a6c30c2259010202f30a.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910741908.0(22)申请日 2019.08.10(71)申请人 上海大学地址 200444 上海市宝山区上大路99号申请人 倍玛（上海）智能科技有限公司(72)发明人 孙泽亮 沈龙 刘亮 徐虹 丁卫 刘涛 (51)Int.Cl.B01D 11/02(2006.01)B30B 9/06(2006.01)B30B 15/08(2006.01)B30B 15/00(2006.01)(54)发明名称一种中药提取装置(57)摘要本发明公开了一种中药提取装置，包括装置主体，所述装置主体内设置有开口向上的中药提取腔，所述中药提取腔内可转动的设置有离心块，所述离心块内设置有打碎离心装置，所述中药提取腔的下侧内壁内设置有收纳腔。
本发明旨在设计一种能够在对中草药粉碎时，将多种草药进行混合搅拌，并在完成粉碎及搅拌后对中药中的汁液进行提取的装置，以加快工作效率及中草药汁液的提取效果，减少浪费。
权利要求书2页 说明书5页 附图6页CN 110354532 A 2019.10.22C N 110354532A1.一种中药提取装置，包括装置主体，所述装置主体内设置有开口向上的中药提取腔，所述中药提取腔内可转动的设置有离心块，所述离心块内设置有打碎离心装置，所述中药提取腔的下侧内壁内设置有收纳腔，其中，所述收纳腔可用于储存所述打碎离心制备的草药药剂，所述收纳腔的上侧内壁内设置有驱动装置，所述驱动装置可带动所述打碎离心装置转动，进而将中草药进行打碎并进行药剂的提取，所述中药提取腔的上端开口处设置有密封盖组件，所述密封盖组件可在本装置进行中草药的加工时将所述中药提取腔的上端开口进行密封，其中本装置的工作顺序为通过所述驱动装置带动所述打碎离心装置进行工作，进而将中草药进行打碎并药剂提取，提取的药剂通过所述收纳腔进行储存，在此过程中，所述密封盖装置将所述中药提取腔的上端开口封闭，保障提取环境的清洁以及防止提取药剂飞溅出，所述中药提取腔的下侧内壁与所述收纳腔的上侧内壁之间设置有过滤装置。
一种中药检验用提取装置[实用新型专利]
![一种中药检验用提取装置[实用新型专利]](https://img.taocdn.com/s3/m/c737629cf46527d3250ce0c0.png)
专利名称：一种中药检验用提取装置专利类型：实用新型专利
发明人：吕紫璇
申请号：CN201920351448.6
申请日：20190320
公开号：CN210180769U
公开日：
20200324
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种中药检验用提取装置，包括超声波粉碎装置、膜提取装置和进料安装架，所述超声波粉碎装置包括圆形料筒、制冷装置和超声波发生装置，所述圆形料筒包括腔体和进口槽，所述进口槽设置在腔体的上端，且进口槽与腔体密封连接，本实用新型通过对传统的中药检测提取装置的结构加以设置，实现了装置针对各种不同的质地药材的提取使用，并且通过低温超声粉碎技术可以保证药材的细胞破壁率极高，有效的将药物内的成分直接暴露出来，使药物让人体更加容易吸收，在超声粉碎后再次采用膜分离技术，利用化学成分分子量差异而达到分离目的，可以有效的滤除细菌、微粒、大分子杂质。
申请人：吕紫璇
地址：408000 重庆市涪陵区太乙大道6号
国籍：CN
代理机构：重庆上义众和专利代理事务所(普通合伙)
代理人：孙人鹏
更多信息请下载全文后查看。
一种中药提取装置[实用新型专利]
![一种中药提取装置[实用新型专利]](https://img.taocdn.com/s3/m/3b355fce0722192e4436f609.png)
专利名称：一种中药提取装置专利类型：实用新型专利
发明人：安海,陈长红
申请号：CN202021333922.1申请日：20200709
公开号：CN212757324U
公开日：
20210323
专利内容由知识产权出版社提供
摘要：本实用新型涉及中药提取技术领域，具体为一种中药提取装置，包括中药提取装置主体，所述中药提取装置主体包括提取罐，所述提取罐的顶端固定安装有粉碎罐，所述提取罐内部的底端固定安装有加热管，所述粉碎罐底端的一侧固定安装有输送管，且所述输送管的底端插入安装至提取罐的内部。
本实用新型通过设置有第一电机、搅拌器和刮板，利用第一电机的转动带动搅拌器和刮板的转动，从而加强对混合液体的扰动同时增加混合过程中中药与有机溶剂的相互接触面积，强化萃取的传质过程，使得中药中的有效成分提取的更加彻底，利用刮板的旋转，可以对内壁上的污渍进行刮除，从而避免了造成浪费和不便于清理的现象。
申请人：贵州威利德制药有限公司
地址：550000 贵州省贵阳市高新区高新中小企业孵化园B3组团2号楼1-2层
国籍：CN
更多信息请下载全文后查看。
【CN209612264U】一种中药提取装置【专利】

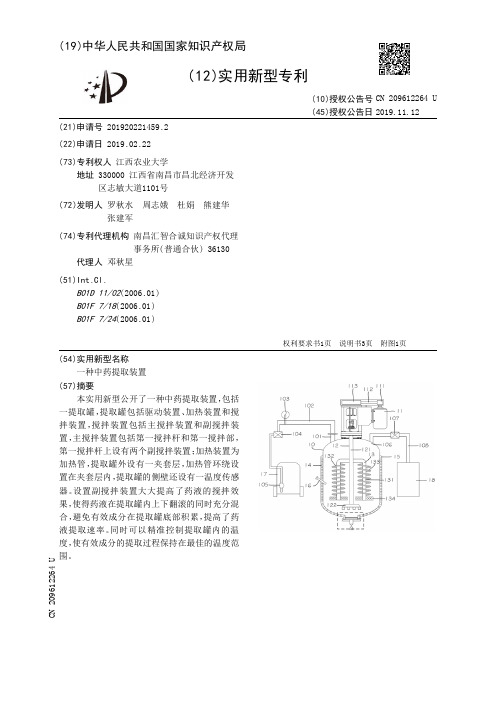

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920221459.2(22)申请日 2019.02.22(73)专利权人 江西农业大学地址 330000 江西省南昌市昌北经济开发区志敏大道1101号(72)发明人 罗秋水 周志娥 杜娟 熊建华 张建军 (74)专利代理机构 南昌汇智合诚知识产权代理事务所(普通合伙) 36130代理人 邓秋星(51)Int.Cl.B01D 11/02(2006.01)B01F 7/18(2006.01)B01F 7/24(2006.01)(54)实用新型名称一种中药提取装置(57)摘要本实用新型公开了一种中药提取装置，包括一提取罐，提取罐包括驱动装置、加热装置和搅拌装置，搅拌装置包括主搅拌装置和副搅拌装置，主搅拌装置包括第一搅拌杆和第一搅拌部，第一搅拌杆上设有两个副搅拌装置；加热装置为加热管，提取罐外设有一夹套层，加热管环绕设置在夹套层内，提取罐的侧壁还设有一温度传感器。
设置副搅拌装置大大提高了药液的搅拌效果，使得药液在提取罐内上下翻滚的同时充分混合，避免有效成分在提取罐底部积累，提高了药液提取速率。
同时可以精准控制提取罐内的温度，使有效成分的提取过程保持在最佳的温度范围。
权利要求书1页 说明书3页 附图1页CN 209612264 U 2019.11.12C N 209612264U权 利 要 求 书1/1页CN 209612264 U1.一种中药提取装置，包括一提取罐，其特征在于，所述提取罐包括驱动装置、加热装置和搅拌装置，其中；所述驱动装置为一驱动电机，所述驱动电机上设有主动轮，所述主动轮通过皮带连接一从动轮；所述搅拌装置包括主搅拌装置和副搅拌装置，所述主搅拌装置包括第一搅拌杆和第一搅拌部，所述第一搅拌杆上设有两个副搅拌装置，所述副搅拌装置包括第二搅拌杆、第一螺旋形搅拌片、第二螺旋形搅拌片和第二搅拌部，所述第一螺旋形搅拌片和第二螺旋形搅拌片的旋向相反，所述第一搅拌杆的一端与所述从动轮连接，该第一搅拌杆的另一端上设有所述第一搅拌部，所述第二搅拌杆安装在所述第一搅拌杆上，所述第二搅拌杆上分别设有所述第一螺旋形搅拌片和第二螺旋形搅拌片；所述加热装置为加热管，所述提取罐外设有一夹套层，所述加热管环绕设置在所述夹套层内，所述提取罐的侧壁还设有一温度传感器。
一种中药材有效成分提取装置[实用新型专利]
专利名称：一种中药材有效成分提取装置专利类型：实用新型专利
发明人：胡进成,杨军,王芝丽
申请号：CN201921102299.6
申请日：20190715
公开号：CN210674302U
公开日：
20200605
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种中药材有效成分提取装置，涉及制药设备技术领域。
兽药企业采用的中药有效成分提取装置多采用浸泡的方式，提取的工作效率不高，工人劳动强度大，药物中的有效成分提取率不高，浪费了药物。
本实用新型的隔板上设有挤压缸以及在挤压缸内升降的挤压块，挤压缸底部与隔板之间设有可滑动的滤板，滤板下部的隔板上设有通孔，通孔下部设有具有若干孔隙的转筒，药物在挤压缸内被挤压，产生药液，然后滤板滑动，药物进入转筒内，转筒对药物中残留的药液进行离心，本实用新型通过在挤压缸内对药物挤压，工作效率提高，设置转筒对药物中残留的药剂进行离心，增加了药物有效成分的提取率，节约了原材料。
申请人：四川成邦药业有限公司
地址：628300 四川省广元市剑阁县剑门工业园区
国籍：CN
代理机构：成都欣圣知识产权代理有限公司
代理人：王海文
更多信息请下载全文后查看。
一种中药材药物成分提取装置[发明专利]
专利名称：一种中药材药物成分提取装置专利类型：发明专利
发明人：章立美
申请号：CN201811500824.X
申请日：20181210
公开号：CN109620724A
公开日：
20190416
专利内容由知识产权出版社提供
摘要：本发明公布了一种中药材药物成分提取装置，包括第一架体、第二架体、接线座、熬煮筒、储水箱、升降转动机构和夹药机构，第一架体包括上面板、下面板和连接板，第二架体包括转盘、收集桶和放液管，接线座上对称设有两个环形滑槽，环形滑槽的内壁固接有金属圆环，熬煮筒的内壁螺旋固接有加热丝，熬煮筒内设有固定金属板和升降金属板，熬煮筒的底部固接有连杆，连杆的另一端固接有滑块，滑块的内壁固接有接触金属片，升降转动机构包括L形杆、电动伸缩杆和电机，夹药机构包括仓体和夹板，多个熬煮筒的设置，使得药物在熬煮的过程中，药物成分逐级在各个熬煮筒中溶解，使得中药中的药物成分被提取完全，避免药物有效成分的浪费。
申请人：章立美
地址：242200 安徽省宣城市广德县杨滩乡白马村西冲5号
国籍：CN
代理机构：北京和鼎泰知识产权代理有限公司
代理人：胡玉莲
更多信息请下载全文后查看。
一种中药提取装置[实用新型专利]
专利名称：一种中药提取装置
专利类型：实用新型专利
发明人：斯聪聪,王财林,龙彪,任斌,余斌申请号：CN201721044194.0
申请日：20170821
公开号：CN207187171U
公开日：
20180406
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种中药提取装置，包括容器本体、转轴、储物盒、活性炭吸附网、触媒过滤网、风机、空压机本体和搅拌齿，所述风机安装在支架的上端，且风机的一侧靠近支撑台上端位置处设置有储物盒，所述触媒过滤网的一侧靠近储物盒内部位置处设置有活性炭吸附网，所述出料口的一侧设置有空压机本体，所述转轴安装在伺服电机的下端，且转轴的一端设置有搅拌齿。
本实用新型结构科学合理，使用安全方便，设置空压机本体，能使容器本体底层的药物进行浮动，为使用者的均匀提取带来了便捷，设置风机和活性炭过滤网，能对容器本体内的药味进行清除，设置伺服电机和搅拌齿，能对容器本体内的药物进行均匀搅拌。
申请人：广东青云山药业有限公司
地址：512600 广东省韶关市翁源县龙仙镇环城北路369号
国籍：CN
代理机构：北京纽乐康知识产权代理事务所(普通合伙)
代理人：丁伟
更多信息请下载全文后查看。
一种中药有效成分提取装置[实用新型专利]
专利名称：一种中药有效成分提取装置
专利类型：实用新型专利
发明人：王秋萍,张承,何珺,龙友华,邓广俊,马海霞申请号：CN201520795773.3
申请日：20151015
公开号：CN205073718U
公开日：
20160309
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种中药有效成分提取装置，它包括一个透明材料制成的溶剂杯（6），该溶剂杯（6）的顶部开口并设有盖子（4），盖子（4）与溶剂杯（6）上部螺纹配合，在溶剂杯（6）内设有中药滤网袋（5）；它还设有一根搅拌棒（2），该搅拌棒（2）穿过设于盖子（4）中心的转动轴承（3）并延伸入中药滤网袋（5）内，该搅拌棒（2）的顶部设有一个转动手柄（1）。
与现有技术相比，本实用新型采取中药装于细密中药滤网袋中直接置于有效成分提取溶剂内提取，最后达到有效成分直接在溶剂杯内冷凝析晶。
解决了传统提取方法热过滤过程中，很大一部分有效成分冷凝析晶于滤纸上，导致有效成分损失大、周期长、工序多、提取效率不高等问题。
申请人：贵州大学
地址：550025 贵州省贵阳市花溪区贵州大学北校区科学技术处
国籍：CN
代理机构：贵阳中新专利商标事务所
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920444024.4
(22)申请日 2019.03.30
(73)专利权人 吉林工程职业学院
地址 136001 吉林省四平市铁东区长发路
1299号
(72)发明人 刘子明 高秀红 邱石 李佳鸿
李晓娜 李懿
(51)Int.Cl.
B01D 11/02(2006.01)
B08B 9/093(2006.01)
(54)实用新型名称一种中药制药用提取装置(57)摘要本实用新型公开了一种中药制药用提取装置，其结构包括罐体、进水口、进料口、电机、进气口、出气口、出料口、支撑腿、转动杆、搅拌桨、挡板、蒸汽管、控制面板、电源插头、冲洗装置和散热装置，通过在罐体左侧设置了冲洗装置，水泵工作后将水箱内的水吸出并通过水管传输，从四个喷头喷出，对罐体内部四个方向同时进行冲洗，使罐体内部清洗的更为彻底，解决了提取后罐体内部容易粘有残渣，清理不方便的问题，通过在出料口底部设置了散热装置，提取后的中药经过螺旋叶片增加下落距离，起到使出料速度降低的作用，铜块进行吸热后，风机工作将热量排出，从而进行降温冷却，解决了提取过后的中药需要排出时温度高，容易使工作人员受伤的问
题。
权利要求书1页 说明书4页 附图3页CN 209752244 U 2019.12.10
C N 209752244
U
权 利 要 求 书1/1页CN 209752244 U
1.一种中药制药用提取装置，包括罐体(1)、进水口(2)、进料口(3)、电机(4)、进气口(5)、出气口(6)、出料口(7)、支撑腿(8)、转动杆(9)、搅拌桨(10)、挡板(11)、蒸汽管(12)、控制面板(13)和电源插头(14)，其特征在于：还包括冲洗装置(15)和散热装置(16)，所述罐体(1)顶部左侧与进水口(2)进行插接，所述进料口(3)底部插接于罐体(1)上端右侧，所述电机(4)底部插接于罐体(1)顶端中部，并且电机(4)输出轴底部插接于转动杆(9)顶部，所述进气口(5)左侧插接于罐体(1)右侧，所述出气口(6)顶部与罐体(1)底部左侧进行插接，所述出料口(7)插接于罐体(1)底端中部，所述支撑腿(8)顶部通过电弧焊焊接于罐体(1)底部，所述转动杆(9)中部与搅拌桨(10)中部进行螺纹连接，所述挡板(11)通过电弧焊焊接于罐体(1)内部左右两端，所述蒸汽管(12)底部通过粘合剂粘接于罐体(1)内部底端，所述控制面板(13)右侧插接于罐体(1)左侧中部，所述电源插头(14)右侧与控制面板(13)进行插接，所述冲洗装置(15)右侧通过螺栓与罐体(1)左侧进行螺纹连接，所述散热装置(16)顶部通过电弧焊焊接于出料口(7)底部，所述冲洗装置(15)由罩体(151)、水箱(152)、水泵(153)、水管(154)和喷头(155)组成，所述罩体(151)内部左侧与水箱(152)进行粘接，所述水泵(153)顶部通过螺栓与罩体(151)进行螺纹连接，并且水泵(153)吸水口插接于水箱(152)顶端，所述水管(154)左侧上端插接于水泵(153)出水口右侧，所述喷头(155)插接于水泵(153)右侧，所述罩体(151)右侧通过螺栓与罐体(1)左侧进行螺纹连接，所述散热装置(16)由管体(161)、支撑杆(162)、螺旋叶片(163)、铜块(164)和风机(165)组成，所述管体(161)内侧中部与支撑杆(162)上下两端进行电弧焊，所述螺旋叶片(163)中部与支撑杆(162)中部进行电弧焊，所述铜块(164)通过粘合剂粘接于管体(161)外侧，所述风机(165)左侧通过螺栓与管体(161)右侧进行螺纹连接，所述管体(161)顶部通过电弧焊焊接于出料口(7)底部，所述电机(4)、水泵(153)、风机(165)和控制面板(13)均与电源插头(14)电连接，所述电机(4)、水泵(153)和风机(165)均与控制面板(13)电连接。
2.根据权利要求1所述的一种中药制药用提取装置，其特征在于：所述控制面板(13)上端设置有第一按钮(131)、第二按钮(132)和第三按钮(133)，并且第一按钮(131)和电机(4)电连接，第二按钮(132)和水泵(153)电连接，所述第三按钮(133)和风机(165)电连接。
3.根据权利要求1所述的一种中药制药用提取装置，其特征在于：所述水箱(152)左侧设置有注水口，并且水箱(152)容量为20L。
4.根据权利要求1所述的一种中药制药用提取装置，其特征在于：所述水管(154)半径为2.5cm，并且长度为3m。
5.根据权利要求1所述的一种中药制药用提取装置，其特征在于：所述喷头(155)设置有四个，并且与四个挡板(11)上端一一对应安装。
6.根据权利要求1所述的一种中药制药用提取装置，其特征在于：所述管体(161)高度为20cm，并且中部半径为6cm。
2。
