PCB板布线技巧
pcb布线规则及技巧
使用自动布线工具需 要合理设置参数，以 确保布线的质量和效 果。
自动布线工具可以自 动优化线路布局，减 少线路交叉和干扰。
考虑电磁兼容性
在布线过程中需要考虑电磁兼容 性，避免线路之间的干扰和冲突。
合理选择线宽和间距，以降低电 磁干扰的影响。
考虑使用屏蔽、接地等措施，提 高电磁兼容性。
04 PCB布线中的挑战及应对 策略
模拟电路板布线
总结词：模拟电路板布线需要特别关注信号的 连续性和稳定性。
01
确保信号的连续性和稳定性，避免信号的 突变和噪声干扰。
03
02
详细描述：在模拟电路板布线中，应遵循以 下规则和技巧
04
考虑信号的带宽和频率，以选择合适的传 输线和端接方式。
优化布线长度和布局，以减小信号的延迟 和失真。
05
1 2
高速信号线应进行阻抗匹配
高速信号线的阻抗应与终端负载匹配，以减小信 号反射和失真。
敏感信号线应进行隔离
敏感信号线应与其他信号线隔离，以减小信号干 扰和噪声。
3
大电流信号线应进行散热设计
大电流信号线应考虑散热问题，以保证电路的正 常运行。
03 PCB布线技巧
优化布线顺序
01
02
03
先电源后信号
3. 解决策略：对于已存 在的电磁干扰问题，可 以尝试优化PCB布局、 改进屏蔽设计、增加滤 波器或调整接地方式等 技术手段进行改善。
05 PCB布线实例分析
高速数字电路板布线
在此添加您的文本17字
总结词：高速数字电路板布线需要遵循严格的规则和技巧 ，以确保信号完整性和可靠性。
在此添加您的文本16字
考虑电磁兼容性
布线过程中需要考虑电磁兼容性，通过合理的布线设计减小电磁干扰和辐射，提 高电路板的电磁性能。

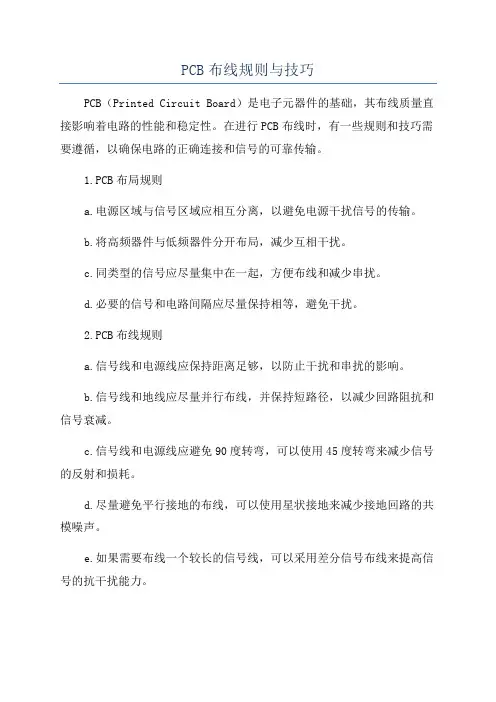

PCB布线规则与技巧
PCB布线规则与技巧PCB（Printed Circuit Board）是电子元器件的基础，其布线质量直接影响着电路的性能和稳定性。
在进行PCB布线时，有一些规则和技巧需要遵循，以确保电路的正确连接和信号的可靠传输。
1.PCB布局规则a.电源区域与信号区域应相互分离，以避免电源干扰信号的传输。
b.将高频器件与低频器件分开布局，减少互相干扰。
c.同类型的信号应尽量集中在一起，方便布线和减少串扰。
d.必要的信号和电路间隔应尽量保持相等，避免干扰。
2.PCB布线规则a.信号线和电源线应保持距离足够，以防止干扰和串扰的影响。
b.信号线和地线应尽量并行布线，并保持短路径，以减少回路阻抗和信号衰减。
c.信号线和电源线应避免90度转弯，可以使用45度转弯来减少信号的反射和损耗。
d.尽量避免平行接地的布线，可以使用星状接地来减少接地回路的共模噪声。
e.如果需要布线一个较长的信号线，可以采用差分信号布线来提高信号的抗干扰能力。
f.在布线时，尽量避免信号线穿过大功率电源线的区域，以避免电磁干扰对信号的影响。
3.信号层规划a.多层PCB布线时，应根据信号的频率和敏感性，合理规划信号层的布局。
b.重要的高频信号应放在内层，与地层或电源层相邻，以减少噪声的干扰。
c.尽量避免信号层之间的交叉布线，以减少信号的串扰。
d.对于高速信号，可以采用不同层次的平面层来提供良好的接地和电源返回路径。
4.PCB布线技巧a.使用交错布线或斜交布线来避免信号线之间的串扰。
b.对于高速信号线，可以采用微带线或同轴线来减少信号的损耗和干扰。
c.选择合适的PCB厂家和材料，以确保信号线的阻抗匹配和信号传输的稳定性。
d.在PCB布线之前，先进行设计和仿真，以确保信号的正确传输和抗干扰能力。
e.使用合适的PCB设计软件来辅助布线，以确保布线的准确性和效果。
总结起来，PCB布线规则与技巧是确保电路性能和稳定性的关键要素。
对于设计者来说，需要了解电路的特性和需求，合理规划布局和层次，遵循布线规则，运用布线技巧，以获得最佳的电路性能和信号传输质量。
PCB板布线技巧
PCB板布线布局一．PCB布局原则首先，要考虑PCB尺寸大小。
PCB尺寸过大时，印制线条长，阻抗增加，抗噪声能力下降，成本也增加；过小，则散热不好，且邻近线条易受干扰。
在确定PCB 尺寸后．再按结构要素布置安装孔、接插件等需要定位的器件，并给这些器件赋予不可移动属性，按工艺设计规范的要求进行尺寸标注。
最后，根据电路的功能单元，对电路的全部元器件进行布局。
1. 布局操作的基本原则A.位于电路板边缘的元器件，离电路板边缘一般不小于2mm。
电路板的最佳形状为矩形。
长宽比为3：2成4：3。
B. 遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局．C. 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件．D. 布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短;高电压、大电流信号与小电流，低电压的弱信号完全分开;模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分．E. 以每个功能电路的核心元件为中心，围绕它来进行布局。
元器件应均匀、整齐、紧凑地排列在PCB上．尽量减少和缩短各元器件之间的引线和连接。
F．相同结构电路部分，尽可能采用“对称式”标准布局；同类型插装元器件在X或Y方向上应朝一个方向放置；同一种类型的有极性分立元件也要力争在X或Y方向上保持一致，便于生产和检验。
2.布局操作技巧1. 元器件的排列要便于调试和维修，亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间。
2.元件布局时,应适当考虑使用同一种电源的器件尽量放在一起, 以便于将来的电源分隔。
3. IC去耦电容的布局要尽量靠近IC的电源管脚，并使之与电源和地之间形成的回路最短。
4.尽可能缩短高频元器件之间的连线，设法减少它们的分布参数和相互间的电磁干扰。
易受干扰的元器件不能相互挨得太近，输入和输出元件应尽量远离。
5.某些元器件或导线之间可能有较高的电位差，应加大它们之间的距离，以免放电引出意外短路。
PCB布局布线要点
PCB布局布线要点1.尽量减少线路长度：线路长度过长会导致信号延迟和互相干扰。
在布局时，应尽量将相关信号线放在一起，尽量减少线路的长度。
2.分隔高频和低频信号：高频信号和低频信号在传输特性和干扰问题上有很大差异。
在布线时，应尽量将高频信号和低频信号分开布局，以避免互相干扰。
3.避免信号线和电源线相交：信号线和电源线的交叉会导致互相干扰，产生噪声。
在布线时，应尽量避免信号线和电源线相交。
4.保持信号线的对称布局：对称布局可以使信号线的长度保持一致，从而减少互相干扰。
在布局时，应尽量保持信号线的对称布局。
5.地线的布局：地线是整个电路的共用参考点，它承载着回流电流和抑制噪声的功能。
在布线时，应尽量保持地线的宽度一致，减小回流电流的路径阻抗。
6.电源线的布局：电源线应尽量靠近地线布局，以减小回流电流路径的阻抗。
同时，电源线应避免与信号线相交，以减少互相干扰。
7.信号线与地线的配对布局：在高速传输中，差分信号线的布局对信号的传输质量有很大影响。
应尽量将差分信号线与地线配对布局，以减小信号之间的干扰。
8.规避信号线和边缘的平行布局：信号线和边缘平行布局会导致辐射噪声和电磁干扰。
在布线时，应尽量规避信号线和边缘的平行布局。
9.PCB层次布局：PCB可以分为多个逻辑层次，在布局时应尽量将相关的电路模块放在同一层次上，以减少信号线的跨层穿越。
10.确保足够的间距和间隙：在布线时，应确保信号线之间和信号线与其他元件之间有足够的间距和间隙，以避免互相干扰和产生串扰。
11.使用规范的信号线宽度和间距：信号线宽度和间距的设置直接影响信号传输的质量和速度。
在布线时，应使用规范的信号线宽度和间距，以满足设计要求。
12.使用较好的布线工具和规则检查：在布线过程中，可以使用专业的布线工具和规则检查功能，以提高布线效率和准确性。
总之，PCB布局布线的核心目标是尽量减小信号传输的延迟和干扰，以保证系统的性能和可靠性。
通过合理的布局和布线，可以提高产品的性能和降低故障率。
PCB板布线技巧
PCB板布线技巧1.合理规划布局：在开始布线之前，应该先对PCB板进行合理规划布局。
要根据电路的功能和信号传输的需求，将元器件和功能块合理地部署在PCB板上。
在布置元器件时，应该注意使信号路径尽可能的短，并保持良好的信号完整性。
2.地线和电源线设计：地线和电源线是电路中非常重要的信号线。
在布线时，要保证地线和电源线的宽度足够大以承受电流负载，并且要尽量减小地线和电源线的阻抗。
此外，还需要注意地线和电源线之间的间距，以避免相互干扰。
3.运用差分信号线：对于高速传输信号线，可以采用差分信号线布线。
差分信号线可以提高信号的抗干扰能力，减小信号线对周围环境的敏感度。
在布线时，应保持差分信号线的长度相等，并保持一定的间距，以避免互相干扰。
4.控制信号和高频信号的布线：对于控制信号和高频信号，布线时需要格外注意。
控制信号线应尽量和地线分开，以减小相互干扰的可能性。
对于高频信号线，应尽量避免走直线，而是采用更曲折的布线方式，以减小信号的辐射和串扰。
5.设计适当的信号地方向：在布线时，需要合理地选择信号的走向。
对于高频信号和运放信号，应尽量避免穿越整个板子。
信号线的走向应避免和其他高频信号和电源线相交，以减小相互干扰的可能性。
6.控制阻抗匹配：在布线中，要注意保持信号线的阻抗匹配。
如果信号线的阻抗不匹配，会导致信号的反射和损耗，从而影响信号的传输和质量。
通过控制信号线的宽度和间距，可以实现阻抗的匹配。
7.确保信号完整性：在布线时，需要注意信号的完整性。
可以通过增加电容和电感等元器件来实现信号的滤波和隔离，以减小干扰和噪声对信号的影响。
此外，还可以采用差分对地布线来降低信号的串扰。
8.注意电流回路：在布线时，需要特别关注电流回路的设计。
电流回路的布线需要注意回路的完整性，避免出现回路断开或者电流集中在其中一小段线路上的情况，从而引起电压降低和电流过载的问题。
以上就是PCB板布线的一些技巧。
在实际设计过程中，还需要根据具体的电路设计要求和特性进行合理的布线设计，从而实现电路性能和可靠性的最优化。
PCB板布局原则布线技巧
PCB板布局原则布线技巧1.PCB板布局原则：-分区布局：将电路板分成不同的区域，将功能相似的电路组件放在同一区域内，有利于信号的传输和维护。
比如，将稳压电路、放大电路、数字电路等放在不同的区域内。
-尽量减少线路长度：线路长度越长，电阻和电感越大，会引入更多的信号损耗和噪声，影响电路的性能。
因此，尽量把线路缩短，减少线路长度。
-避免线路交叉：线路交叉会引入互相干扰的可能性，产生串扰和相互耦合。
因此，尽量避免线路的交叉，使布局更加清晰。
-电源和地线布局：电源和地线是电路中非常重要的信号传输线路，应该尽量压缩在一起，减小回路面积，从而降低电磁干扰的发生。
-高频和低频电路分离：将高频电路和低频电路分开布局，避免高频电路对低频电路的干扰。
2.PCB板布线技巧：-网格布线：将布线分成网格形式，每个网格中只允许一条线路通过，可以提高布线的整齐度和美观度。
-使用规则层：在PCB设计软件中，可以使用规则层进行布线规划，指定线路的宽度、间距等参数，保证布线的一致性和可靠性。
-使用层次布线：将线路分成不同的层次进行布线，可以减少线路的交叉，降低噪声的产生。
-注意差分信号的布线：对于差分信号线路，保持两条线路的长度和布线路径尽量相同，可以减小差分信号之间的差别，提高信号完整性。
-避免直角和锐角：直角和锐角容易引起信号反射和串扰，应尽量避免使用直角和锐角的线路走向，采用圆滑的线路路径。
总结：PCB板布局和布线是PCB设计中不可忽视的环节，合理的布局和布线可以提高电路的性能和可靠性。
通过遵循一些原则，如分区布局、减少线路长度、避免线路交叉等，并结合一些布线技巧，如网格布线、使用规则层、使用层次布线等，可以实现高质量的布局和布线。
PCB布线的技巧及注意事项
PCB布线的技巧及注意事项布线技巧：1.确定电路结构：在布线之前，需要先确定电路结构。
将电路分成模拟、数字和电源部分，然后分别布线。
这样可以减少干扰和交叉耦合。
2.分区布线：将电路分成不同的区域进行布线，每个区域都有自己的电源和地线。
这可以减少干扰和噪声，提高信号完整性。
3.高频和低频信号分离：将高频和低频信号分开布线，避免相互干扰。
可以通过设立地板隔离和电源隔离来降低电磁干扰。
4.绕规则：维持布线规则，如保持电流回路的闭合、尽量避免导线交叉、保持电线夹角90度等。
这样可以减少丢失信号和干扰。
5.简化布线：简化布线路径，尽量缩短导线长度。
短导线可以减少信号传输延迟，并提高电路稳定性。
6.差分线布线：对于高速信号和差分信号，应该采用差分线布线。
差分线布线可以减少信号的传输损耗和干扰。
7.用地平面：在PCB设计中，应该用地平面层绕过整个电路板。
地平面可以提供一个低阻抗回路，减少对地回路电流的干扰。
8.参考层对称布线：如果PCB板有多层，应该选择参考层对称布线。
参考层对称布线可以减少干扰，并提高信号完整性。
注意事项：1.信号/电源分离：要避免信号线与电源线共享同一层，以减少互相干扰。
2.减小射频干扰：布线时要特别注意射频信号传输的地方，采取屏蔽措施，如避免长线路、使用高频宽接地等。
3.避免过长接口线：如果接口线过长，则信号传输时间会增加，可能导致原始信号失真。
4.避免过短导线：过短的导线也可能引发一些问题，如噪声、串扰等。
通常导线长度至少应该为信号上升时间的三分之一5.接地技巧：为了减少地回路的电流噪声，应该尽量缩短接地回路路径，并通过增加地线来提高接地效果。
6.隔离高压部分：对于高压电路，应该采取隔离措施，避免对其他电路产生干扰和损坏。
7.注重信号完整性：对于高速和差分信号，应该特别注重信号完整性。
可以采用阻抗匹配和差分线布线等技术来提高信号传输的稳定性。
总结起来，PCB布线需要遵循一些基本原则，如简化布线、分区布线、差分线布线等，同时需要注意电源和信号的分离、射频干扰的减小等问题。
PCB布线与布局优化技巧
PCB布线与布局优化技巧在电子设备的设计中，PCB（Printed Circuit Board，印刷电路板）的布线与布局对于整个电路性能和稳定性起着至关重要的作用。
优秀的PCB布线与布局可以提高电路的抗干扰能力、信号完整性和性能稳定性。
下面就介绍一些PCB布线与布局优化技巧，帮助设计师提高产品质量和性能。
1. 分割电源平面：在PCB设计中，将电源平面分割成多个部分可以减少信号干扰及电磁辐射。
分割电源平面时，需要注意将模拟和数字电源分开，避免互相干扰。
通过合理设置分割线路，可以降低信号交叉干扰，提高信噪比。
2. 最短路径布线：尽量保持布线路径短，减少信号传输的延迟和损耗。
在选取布线路径时，应避免走线交叉、绕线等现象，以确保信号传输的稳定性和可靠性。
布线时还需考虑信号走线的方向，避免信号环路和共模噪声的产生。
3. 差分信号布线：对于高速信号线，尤其是差分信号线，需要特别注意其布线。
差分信号线的长度要尽量保持一致，以减少信号失真和串扰。
此外，差分信号线应在布线过程中尽量保持相邻，以减小信号传输的时间差。
4. 阻抗匹配：在PCB设计中，特别是在高频电路中，阻抗匹配是非常重要的。
正确设计差分对地、微带线、板厚等参数，以保证信号传输的稳定性和准确性。
利用阻抗匹配技术可以尽量减小信号的反射和衰减，提高信号完整性。
5. 地线布线：地线布线是PCB设计中的关键环节。
要尽量减小地线回路面积，避免干扰信号传输。
将地线设置为宽带，减小地线阻抗，提高地线的导电性。
另外，地线布线还要尽量与信号走线相互垂直，避免共模干扰。
6. 噪声隔离：在PCB布局设计中，要将噪声源与敏感信号源隔离开来，以减少噪声对信号的影响。
在设计布局时，可以使用屏蔽罩、滤波器等措施来隔离噪声源，确保信号传输的稳定性和准确性。
7. 确保热量散发：在PCB布局设计中，要考虑电路元件的散热问题。
合理安排元件的位置，保证元件之间的通风通道畅通，以便排出热量。
在布局时应注意避免高功率元件集中布局，以减小热量聚集的风险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PCB板布线布局一.PCB布局原则首先,要考虑PCB尺寸大小。
PCB尺寸过大时,印制线条长,阻抗增加,抗噪声能力下降,成本也增加;过小,则散热不好,且邻近线条易受干扰。
在确定PCB 尺寸后.再按结构要素布置安装孔、接插件等需要定位的器件,并给这些器件赋予不可移动属性,按工艺设计规范的要求进行尺寸标注。
最后,根据电路的功能单元,对电路的全部元器件进行布局。
1. 布局操作的基本原则A.位于电路板边缘的元器件,离电路板边缘一般不小于2mm。
电路板的最佳形状为矩形。
长宽比为3:2成4:3。
B. 遵照“先大后小,先难后易”的布置原则,即重要的单元电路、核心元器件应当优先布局.C. 布局中应参考原理框图,根据单板的主信号流向规律安排主要元器件.D. 布局应尽量满足以下要求:总的连线尽可能短,关键信号线最短;高电压、大电流信号与小电流,低电压的弱信号完全分开;模拟信号与数字信号分开;高频信号与低频信号分开;高频元器件的间隔要充分.E. 以每个功能电路的核心元件为中心,围绕它来进行布局。
元器件应均匀、整齐、紧凑地排列在PCB上.尽量减少和缩短各元器件之间的引线和连接。
F.相同结构电路部分,尽可能采用“对称式”标准布局;同类型插装元器件在X或Y方向上应朝一个方向放置;同一种类型的有极性分立元件也要力争在X或Y 方向上保持一致,便于生产和检验。
2.布局操作技巧1. 元器件的排列要便于调试和维修,亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间。
2.元件布局时,应适当考虑使用同一种电源的器件尽量放在一起, 以便于将来的电源分隔。
3. IC去耦电容的布局要尽量靠近IC的电源管脚,并使之与电源和地之间形成的回路最短。
4.尽可能缩短高频元器件之间的连线,设法减少它们的分布参数和相互间的电磁干扰。
易受干扰的元器件不能相互挨得太近,输入和输出元件应尽量远离。
5.某些元器件或导线之间可能有较高的电位差,应加大它们之间的距离,以免放电引出意外短路。
带高电压的元器件应尽量布置在调试时手不易触及的地方。
6. 重量超过15g的元器件、应当用支架加以固定,然后焊接。
那些又大又重、发热量多的元器件,不宜装在印制板上,而应装在整机的机箱底板上,且应考虑散热问题。
热敏元件应远离发热元件。
7. 对于电位器、可调电感线圈、可变电容器、微动开关等可调元件的布局应考虑整机的结构要求。
若是机内调节,应放在印制板上方便于调节的地方;若是机外调节,其位置要与调节旋钮在机箱面板上的位置相适应最全最热最专业的文档类资源,文库一网打尽8.发热元件要一般应均匀分布,以利于单板和整机的散热,除温度检测元件以外的温度敏感器件应远离发热量大的元器件。
9.输入输出端用的导线应尽量避免相邻平行。
最好加线间地线,以免发生反馈藕合。
10. BGA与相邻元件的距离>5mm。
其它贴片元件相互间的距离>0.7mm;贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm;有压接件的PCB,压接的接插件周围5mm内不能有插装元、器件,在焊接面其周围5mm内也不能有贴装元、器件。
11. 需用波峰焊工艺生产的单板,其紧固件安装孔和定位孔都应为非金属化孔。
当安装孔需要接地时, 应采用分布接地小孔的方式与地平面连接。
12.焊接面的贴装元件采用波峰焊接生产工艺时,阻、容件轴向要与波峰焊传送方向垂直,阻排及SOP(PIN间距大于等于1.27mm)元器件轴向与传送方向平行;PIN间距小于1.27mm (50mil)的IC、SOJ、PLCC、QFP等有源元件避免用波峰焊焊接。
13.用于阻抗匹配目的阻容器件的布局,要根据其属性合理布置。
串联匹配电阻的布局要靠近该信号的驱动端,距离一般不超过500mil。
匹配电阻、电容的布局一定要分清信号的源端与终端,对于多负载的终端匹配一定要在信号的最远端匹配。
3.焊盘焊盘中心孔要比器件引线直径稍大一些。
焊盘太大易形成虚焊。
焊盘外径D一般不小于(d+1.2)mm,其中d为引线孔径。
对高密度的数字电路,焊盘最小直径可取(d+1.0)mm。
4.印刷电路板中的过孔设计为了减小过孔的寄生效应带来的不利影响,在设计中可以尽量做到:1.从成本和信号质量两方面考虑,选择合理尺寸的过孔大小。
比如对6-10层的内存模块PCB设计来说,选用10/20mil(钻孔/焊盘)的过孔较好,对于一些高密度的小尺寸的板子,也可以尝试使用8/18mil的过孔。
目前技术条件下,很难使用更小尺寸的过孔了。
对于电源或地线的过孔则可以考虑使用较大尺寸,以减小阻抗。
2.上面讨论的两个公式可以得出,使用较薄的PCB板有利于减小过孔的两种寄生参数。
3.PCB板上的信号走线尽量不换层,也就是说尽量不要使用不必要的过孔。
4.电源和地的管脚要就近打过孔,过孔和管脚之间的引线越短越好,因为它们会导致电感的增加。
同时电源和地的引线要尽可能粗,以减少阻抗5.在信号换层的过孔附近放置一些接地的过孔,以便为信号提供最近的回路。
甚至可以在PCB板上大量放置一些多余的接地过孔。
当然,在设计时还需要灵活多变。
前面讨论的过孔模型是每层均有焊盘的情况,也有的时候,我们可以将某些层的焊盘减小甚至去掉。
特别是在过孔密度非常大的情况下,可能会导致在铺铜层形成一个隔断回路的断槽,解决这样的问题除了移动过孔的位置,我们还可以考虑将过孔在该铺铜层的焊盘尺寸减小。
附录焊盘、线、过孔的间距要求PAD andVIA :≥0.3mm(12mil)PAD and PAD :≥0.3mm(12mil)PAD andTRACK :≥0.3mm(12mil)TRACK and TRACK :≥0.3mm (12mil)密度较高时:PAD and VIA :≥0.254mm(10mil)PAD and PAD :≥0.254mm(10mil)PAD andTRACK :≥0.254mm(10mil)TRACK and TRACK :≥0.254mm(10mil)二.PCB布线技巧布线是整个PCB设计中最重要的工序。
这将直接影响着PCB板的性能好坏。
在PCB 的设计过程中,布线一般有这么三种境界的划分:首先是布通,这时PCB设计时的最基本的要求。
如果线路都没布通,搞得到处是飞线,那将是一块不合格的板子,可以说还没入门。
其次是电器性能的满足。
这是衡量一块印刷电路板是否合格的标准。
这是在布通之后,认真调整布线,使其能达到最佳的电器性能。
接着是美观。
假如你的布线布通了,也没有什么影响电器性能的地方,但是一眼看过去杂乱无章的,加上五彩缤纷、花花绿绿的,那就算你的电器性能怎么好,在别人眼里还是垃圾一块。
这样给测试和维修带来极大的不便。
布线要整齐划一,不能纵横交错毫无章法。
这些都要在保证电器性能和满足其他个别要求的情况下实现,否则就是舍本逐末了。
布线时主要按以下原则进行:①.一般情况下,首先应对电源线和地线进行布线,以保证电路板的电气性能。
在条件允许的范围内,尽量加宽电源、地线宽度,最好是地线比电源线宽,它们的关系是:地线>电源线>信号线,通常信号线宽为:0.2~0.3mm,最细宽度可达0.05~0.07mm,电源线一般为1.2~2.5mm。
对数字电路的PCB可用宽的地导线组成一个回路, 即构成一个地网来使用(模拟电路的地则不能这样使用)。
引脚的钻孔直径=引脚直径+ (10~30mil)引脚的焊盘直径=钻孔直径+18mil②.预先对要求比较严格的线(如高频线)进行布线,输入端与输出端的边线应避免相邻平行,以免产生反射干扰。
必要时应加地线隔离,两相邻层的布线要互相垂直,平行容易产生寄生耦合。
③.振荡器外壳接地,时钟线要尽量短,且不能引得到处都是。
时钟振荡电路下面、特殊高速逻辑电路部分要加大地的面积,而不应该走其它信号线,以使周围电场趋近于零;④.尽可能采用45o的折线布线,不可使用90o折线,以减小高频信号的辐射;(要求高的线还要用双弧线)⑤.任何信号线都不要形成环路,如不可避免,环路应尽量小;信号线的过孔要尽量少;⑥.关键的线尽量短而粗,并在两边加上保护地。
⑦.通过扁平电缆传送敏感信号和噪声场带信号时,要用“地线-信号-地线”的方式引出。
⑧.关键信号应预留测试点,以方便生产和维修检测用⑨.原理图布线完成后,应对布线进行优化;同时,经初步网络检查和DRC检查无误后,对未布线区域进行地线填充,用大面积铜层作地线用,在印制板上把没被用上的地方都与地相连接作为地线用。
或是做成多层板,电源,地线各占用一层。
有些问题虽然发生在后期制作中,但却是PCB设计中带来的,它们是:过线孔太多,沉铜工艺稍有不慎就会埋下隐患。
所以,设计中应尽量减少过线孔。
同向并行的线条密度太大,焊接时很容易连成一片。
所以,线密度应视焊接工艺的水平来确定。
焊点的距离太小,不利于人工焊接,只能以降低工效来解决焊接质量。
否则将留下隐患。
所以,焊点的最小距离的确定应综合考虑焊接人员的素质和工效。
焊盘或过线孔尺寸太小,或焊盘尺寸与钻孔尺寸配合不当。
前者对人工钻孔不利,后者对数控钻孔不利。
容易将焊盘钻成“c”形,重则钻掉焊盘。
导线太细,而大面积的未布线区又没有设置敷铜,容易造成腐蚀不均匀。
即当未布线区腐蚀完后,细导线很有可能腐蚀过头,或似断非断,或完全断。
所以,设置敷铜的作用不仅仅是增大地线面积和抗干扰。
以上诸多因素都会对电路板的质量和将来产品的可靠性大打折扣。
最全最热最专业的文档类资源,文库一网打尽计的基本思路? 答:选择PCB板材必须在满足设计需求和可量产性及成本中间取得平衡点。
设计需求包含电气和机构这两部分。
通常在设计非常高速的PCB板子(大于GHz的频率)时这材质问题会比较重要。
例如,现在常用的FR-4材质,在几个GHz的频率时的介质损耗dielectric loss会对信号衰减有很大的影响,可能就不合用。
就电气而言,要注意介电常数(dielectric constant)和介质损在所设计的频率是否合用。
避免高频干扰的基本思路是尽量降低高频信号电磁场的干扰,也就是所谓的串扰(Crosstalk)。
可用拉大高速信号和模拟信号之间的距离,或加ground guard/shunt traces 在模拟信号旁边。
还要注意数字地对模拟地的噪声干扰。
9。
一个系统往往分成若干个PCB,有电源、接口、主板等,各板之间的地线往往各有互连,导致形成许许多多的环路,产生诸如低频环路噪声,不知这个问题如何解决?答:各个PCB板子相互连接之间的信号或电源在动作时,例如A板子有电源或信号送到B板子,一定会有等量的电流从地层流回到A板子(此为Kirchoff current law)。
这地层上的电流会找阻抗最小的地方流回去。
所以,在各个不管是电源或信号相互连接的接口处,分配给地层的管脚数不能太少,以降低阻抗,这样可以降低地层上的噪声。
