钢筋混凝土结构课程设计大作业
《钢筋混凝土结构课程设计》完整版
《钢筋混凝土结构课程设计》完整版一、教学内容本节课的教学内容来自于小学数学教材第四章《几何图形》中的第三节《三角形》。
本节内容主要讲解了三角形的定义、性质以及分类。
具体内容包括：三角形的定义及三个角的特性；三角形的三条边的特性；等腰三角形和等边三角形的性质；直角三角形的性质及勾股定理。
二、教学目标1. 让学生掌握三角形的定义及三个角的特性，能够识别和判断各种类型的三角形。
2. 通过观察、操作、思考、交流等活动，让学生理解并掌握三角形的三条边的特性，能够运用这些特性解决实际问题。
3. 让学生了解等腰三角形和等边三角形的性质，能够判断和应用。
4. 让学生掌握直角三角形的性质，理解勾股定理，并能够运用勾股定理解决实际问题。
三、教学难点与重点1. 教学难点：三角形三条边的特性和勾股定理的应用。
2. 教学重点：三角形的定义，三角形的性质，等腰三角形和等边三角形的性质，直角三角形的性质及勾股定理。
四、教具与学具准备1. 教具：黑板、粉笔、三角板、直尺、圆规。
2. 学具：每个学生准备一张白纸、一支笔、一把尺子。
五、教学过程1. 实践情景引入：让学生观察教室里的三角形，如窗户、桌子、书本等，引导学生发现生活中到处都有三角形。
2. 讲解三角形定义：在黑板上画出一个三角形，向学生讲解三角形的定义及三个角的特性。
3. 探究三角形边长特性：让学生用尺子测量手中的三角形，记录下三边的长度，引导学生发现三角形边长的特性。
4. 等腰三角形和等边三角形的性质：通过示例和讲解，让学生了解等腰三角形和等边三角形的性质。
5. 直角三角形性质及勾股定理：讲解直角三角形的性质，并通过示例让学生理解勾股定理。
6. 随堂练习：让学生运用所学知识，解决一些关于三角形的实际问题。
六、板书设计1. 三角形的定义及三个角的特性。
2. 三角形的三条边的特性。
3. 等腰三角形和等边三角形的性质。
4. 直角三角形的性质及勾股定理。
七、作业设计1. 题目：判断下列图形是否为三角形，若是，指出其类型。

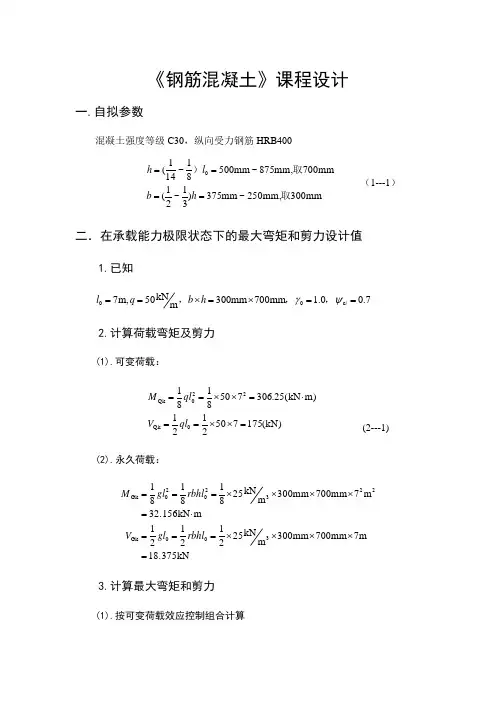

钢筋混凝土课程设计
《钢筋混凝土》课程设计一.自拟参数混凝土强度等级C30，纵向受力钢筋HRB400300mm250mm,~mm 375)31~21(700mmmm,875~mm 50081~141(0取取）====h b l h （1---1）二．在承载能力极限状态下的最大弯矩和剪力设计值1.已知7.00.1700mm mm 300mkN 50,m 7c 00==⨯=⨯==i h b q l ψγ，，，2.计算荷载弯矩及剪力(1).可变荷载：(kN)1757502121m)25(kN .30675081810Qk 220Qk =⨯⨯==⋅=⨯⨯==ql V ql M (2---1)(2).永久荷载：18.375kN7m700mm 300mm m kN 25212121m32.156kN m 7700mm 300mm m kN 25818181300Gk2232020Gk =⨯⨯⨯⨯===⋅=⨯⨯⨯⨯===rbhl gl V rbhl gl M3.计算最大弯矩和剪力(1).按可变荷载效应控制组合计算查表有 2.1G =γ, 4.1Q =γ)(Q c 2Q Qk Q Gk G 0i i ni i M M M M ψγγγγ∑=++= (2---2)m kN 34.467)m kN 25.3064.1m kN 156.322.1(0.1⋅=⋅⨯+⋅⨯⨯=)(Q 2c Q Qk Q Gk G 0i ni i i V V V V ∑=++=ψγγγγ (2---3)kN 05.267)kN 1754.1kN 375.182.1(0.1=⨯+⨯⨯=(2).按永久荷载效应控制组合计算查表有 35.1G =γ,4.1Q =γ)(Q c 1Q Gk G 0i i ni i M M M ψγγγ∑=+= (2---4)m kN 54.343)m kN 25.3067.04.1m kN 156.3235.1(0.1⋅=⋅⨯⨯+⋅⨯⨯=)(Q 1c Q Gk G 0i ni i i V V V ∑=+=ψγγγ (2--5)kN 31.197)kN 1757.04.1kN 375.1835.1(0.1=⨯⨯+⨯⨯=故最大弯矩设计值为467.34m kN ⋅，最大剪力设计值为267.05kN三．正截面设计：受弯构件正截面承载力的计算，设计纵向受力钢筋、架立钢筋1.已知混凝土强度等级C30（0.11=α),钢筋HRB400，查表有t f =1.432m m N ，c f =14.32m m N ，y f =3602mm N ，750mm mm 300⨯=⨯h b ，M =470.09m kN ⋅2.假设布置两排钢筋，求0hs 0a h h -==700mm-60mm=640mm (3---1)3.确定s α()266.0640mm 300mm mm 14.3N 1.0mmN 1034.46722620c 1s =⨯⨯⋅⨯⋅⨯==bh f M αα (3---2) 查附有 s γ=0.842 ξ=0.316〈b ξ=0.518 满足要求4.求s A将s γ=0.842代入下式2260y s s 2409mm 640mmmm N 360842.0mmN 1034.467=⨯⨯⋅⨯==h f M A γ (3---3) 5.选筋选用 5 18和 3 22的三级钢(s A =24122mm )，需要的最小宽度m in b =240mm<b =300mm6.检查最小配筋率2s 2min min s 2412mm 450mm 750mm mm 300%2.0=<=⨯⨯==A bh A ρ， (3---4)（最小配筋率取0.2%和17875%.036043.145.045.0y t =⨯=f f 中最大值） ∴所选纵向受力钢筋符合要求7.选架立筋梁的跨度0l 取的7m∴架立筋选用2 根直径为14的三级钢四．斜截面设计：受弯构件斜截面承载力的计算，设计斜截面受剪钢筋（弯起钢筋和箍筋）1.已知700mm mm 300⨯=⨯h b ，混凝土强度等级C30（c β=1），钢筋HRB400，查表有t f =1.432m m N ，c f =14.32m m N ，y f =3602mm N ，yv f =2102mm N ，q =50m kN，0l =7m ，V =267.05kN2.复核梁的截面尺寸s 0w a h h h -===700mm-60mm=640mm （4---1）413.2mm300mm6400w <===b h b h （4---2）267.05kN kN 4.686m m 640m m 300m m N 3.14125.025.020c c >=⨯⨯⨯⨯=bh f β（4---3）截面尺寸符合要求3.验算是否需要按计算配置箍筋kN 05.267kN 192.192m m 640m m 300m m N3.147.07.020t <=⨯⨯⨯=bh f （4---4）应按计算配置箍筋4.计算箍筋用量mm mm446.0mm640mm N 21025.1kN192.192kN 05.26725.17.0220y v 0t sv =⨯⨯-=-=h f bh f V s A （4---5） 按构造要求选箍筋直径mm 8=φ（2sv13mm .50,2==A n ），则箍筋间距226m m 446.03m m .502446.02sv1=⨯==nA s （4---6） 取箍筋间距m m 250m m 200max =<=s s ，记做 8＠200沿全梁等距布置5.验算箍筋的最小配筋率箍筋最小配筋率163%.021043.124.024.0y t min sv,=⨯==f f ρ （4---7） 实际箍筋配筋率%163.0168%.0200m m300m m 3m m .502min ,sv 2sv1sv =>=⨯⨯==ρρbs nA （4---8） 箍筋的配筋率满足要求五．裂缝宽度验算1.已知700mm mm 300⨯=⨯h b ，mkN 50k =q ,7m 0=l ,mm 6400=h ，1.2cr =α,0.1=i v ,受拉钢筋 5 18+3 22（2s 2412mm =A ，25s mm N100.2⨯=E ）,保护层厚度mm 25=c ,混凝土强度等级C30（2tk m m N01.2=f ）2.求弯矩标准值（1).按荷载效应标准组合计算的弯矩值为20k 20k k k )(8181l q rbh l q g M +=+=）（ （5---1） m kN 41.3387)507.03.025(812⋅=⨯+⨯⨯=(2).按荷载效应准永久组合计算的弯矩值为20k q 20k q k q )(8181l q rbh l q g M ψψ+=+=）（ （5---2）m kN 28.1857)505.07.03.025(812⋅=⨯⨯+⨯⨯=3.按有效受拉混凝土截面面积计算的纵筋受拉钢筋配筋率te ρ023.0700mm300mm 5.0mm 24125.02te te s te =⨯⨯===bh A A A ρ （5---3）4.按荷载效应标准组合计算的受拉钢筋应力sk σ2260s k sk mm N 98.251640mm2412mm 0.87mmN 1041.33887.0=⨯⨯⋅⨯==h A M σ （5---4） 5.求钢筋应变不均匀系数ψ875.0mmN 98.251023.0mm N01.265.01.165.01.122skte tk=⨯⨯-=-=σρψf （5---5） 6.求裂缝宽度最大值max ω20mm 22mm0.1318mm 0.15mm 223mm 185222eq=⨯⨯+⨯⨯⨯+⨯==∑∑）（）（iii i i dv n d n d （5---6））teeqsskcr max 08.09.1(ρσψαωd c E += （5---7）)0.02320mm 08.025mm 9.1(mm N100.2mm N98.251875.01.2252⨯+⨯⨯⨯⨯==0.27mmm m 3.0m m 27.0lim max =<=ωω 故裂缝宽度满足要求六．挠度验算1.已知700mm mm 300⨯=⨯h b ，m kN 50k =q ，7m 0=l ，受拉钢筋 5 18+3 22（2s 2412mm =A ，25s mm N100.2⨯=E )，混凝土强度等级为C30（2tk m mN01.2=f 25c m m N100.2⨯=E ）,m41kN .338k ⋅=M ,m 28kN .1585q ⋅=M ,2sk m m N98.251=σ,875.0=ψ2.求短期刚度s B因为矩形截面0f ='γ67.6mm N 100.3mm N100.22525c s E =⨯⨯==E E α (6---1) 受拉钢筋的配筋率26%.1700mm 300mm mm 241220s =⨯==bh A ρ (6---2) 则短期刚度为 f E 20s s s 5.3162.015.1γραψ'+++=h A E B (6---3)5.310126.067.662.0875.015.1mm 640(mm 2412mmN100.22225⨯+⨯⨯++⨯⨯⨯⨯=）214mm N 1015.1⋅⨯=3.求荷载长期作用影响的刚度B2,0=='θρ ，则qk sk )1(M M B M B -+=θ (6---4)mkN 28.185)12(m kN 41.338mm N 10155.1m kN 41.338214⋅⨯-+⋅⋅⨯⨯⋅=213mm N 104636.7⋅⨯=4.计算跨中弯矩f 并验算Bl M f 20k 485⨯= (6---5)2132m mN 104636.7)m 7(m kN 41.338485⋅⨯⨯⋅⨯=mm 23= 28mm 250m 72500lim ===l f （6---6） 即 lim f f < 故挠度满足要求七．材料的抵抗弯矩图该梁配有五根直径为18mm 和三根直径为22mm 的三级钢筋作为纵向受力筋，则其抵抗弯矩值可由下式确定：)2(c 1s y 0s y u bf A f h A f M α-= （7---1）m kN 848.467mm 300mmN3.140.12mm 2412mmN360mm 640mm 2412mmN360222⋅=⨯⨯⨯⨯-⨯⨯=）（m kN 34.467max ⋅=M。
混凝土结构设计课程设计任务书大作业解析
《混凝土结构设计》课程设计——某酒店设计计算书学院班级组名组长指导老师刘良林贾燕翔龚昕时间 2015-12-21～2016-2-24《混凝土结构设计》课程设计任务书1. 设计目的1）巩固、运用所学的混凝土结构课程有关知识；2）培养独立工作、分析和解决问题的能力；3）为将来的毕业设计做准备。
2. 工程概况某酒店为6层钢筋混凝土框架结构，底层层高为3.6m，其余层高为3.0m。
基本雪压为0.4kN/m2，基本风压为0.7 kN/m2，地面粗糙度为B类。
设计使用年限为50年。
柱网的布置图如下：3.设计规定1）混凝土强度等级为C20～C30，框架柱、梁的受力钢筋为HRB400，箍筋为HPB300；2）不考虑风荷载的顺风向风振效应，即0.1β；=z3）不考虑抗震设防；4）楼板的厚度取120mm；5）屋面为不上人屋面，且永久荷载标准值为5.5kN/m2，楼面永久荷载标准值为4.5 kN/m2，二者均包括了楼屋面装饰层、功能层及板自重。
4.设计要求1）分组进行，每组不得超过6人；2）每组推举组长，实行组长负责制；3）设计周期：两周，务必于2016年2月24日下午五点前提交。
5.成果要求1）提交计算书一份。
=2）计算书的内容包括梁柱截面估计和计算简图、荷载计算、内力分析、荷载组合（可以任取一层进行分析）四大部分。
6.参考资料●《混凝土结构基本原理》梁兴文史庆轩中国建筑工业出版社●《混凝土结构设计》梁兴文史庆轩中国建筑工业出版社●《混凝土结构设计规范》（GB50010-2010）中国建筑工业出版社●《建筑结构荷载规范》（GB50009-2012）中国建筑工业出版社1.梁柱截面尺寸及计算简图梁截面高度按梁跨度的1/18-1/10估算，梁截面宽度按梁高度的1/3-1/2估算，混凝土强度等级C30（fc=14.3KN/M^2, ft=1.43KN/M^2）,C25（fc=11.9KN/M^2, ft=1.27KN/M^2）.楼板厚120mm.由图可知，边柱负载面积3.0*1.5M，中柱负载面积3.0*3.3。
《钢筋混凝土结构》课程设计报告
《钢筋混凝土结构》课程设计专业：土木工程年级：2012级班次 2班*名：**指导教师：***完成时间： 2015.1.8 成绩：西南大学工程技术学院《钢筋混凝土结构》课程设计计算书——某多层厂房楼盖设计1、建筑方案某四层厂房为钢筋混凝土框架结构，建筑平面尺寸为L1×L2＝24×2、设计资料（1）楼面活荷载：9KN/m2。
（2）楼面做法：20mm水泥砂浆面层，密度ρ＝20 KN/m3。
楼板自重：ρ＝25 KN/m3。
（3）楼板底面采用15mm厚混合砂浆抹灰，密度ρ＝17KN/m3。
（4）混凝土C30，梁内纵筋用Ⅱ级钢筋，梁内其他钢筋和板内钢筋采用Ⅰ级钢筋3、梁格布置（1）按照单向板肋形楼盖进行楼盖设计：主梁支承在柱上梁格布置必须考虑以下四个原则：①承重需要；②刚度需要（舒适度）；③支点避开洞口；④经济跨度。
（2）主梁方向确定：次梁经济跨度4——6米图2 主梁布置图（3）次梁布置：单向板经济跨度1.5——3米。
图3 次梁布置图图4 梁格布置图（3）板、次梁、主梁截面尺寸初步确定（表14-1）板：按照新规范要求（上表），板跨2200mm，板厚h应≥72mm，取h=100(10mm倍数)次梁：按照上表，次梁跨度6000mm，次梁高度应在350～500之间，取次梁高度h c=400mm，按照高度的1/2～1/3取截面宽度，取高度的1/2为次梁宽度b c=200mm（次梁高和宽均为50mm倍数）主梁：按照上表，主梁跨度6600mm，主梁高度应在400～550之间，取主梁高度h z=500mm（主梁高度应大于或等于次梁高度，一般大于次梁高度），按照高度的1/2～1/3取截面宽度，主梁宽度b z=250mm（次梁高和宽均为50mm 倍数）4、单向板的计算和配筋（1）单向板的计算简图：单向板取单位板宽为计算单元，按连续板计算内力。
板的计算跨度取值按：净跨l n+支座计算长度；其中当支撑在梁上，支座计算长度=0；当支撑在墙上，支座计算长度=墙厚/2；边跨计算跨度≤1.1l n，中间跨计算跨度≤1.05l n。
(完整word版)钢筋混凝土结构课程设计
网络教育学院《钢筋混凝土结构课程设计》题目:长兴材料厂房单向板设计学习中心：专业:年级：学号：学生：指导教师：1 基本情况长兴材料多厂房总占地面积1000平方米,结构尺寸详见图1—1，采用框架结构.该楼楼盖使用的是现浇钢筋混凝土单向板，四周外墙全为240的承重砖墙，设置钢筋混凝土柱，截面尺寸400mm ×400mm 。
楼盖自重：钢筋混凝土容重325/kN m γ=,楼面活荷载,单位是0.52/kN m ;楼面面层:水磨石地面20.65/kN m ；板底粉刷：20.40/kN m 。
混凝土：C20、C25或C30；钢筋：次梁及主梁受力筋用HRB335或HRB400级钢筋，板内及梁内的其它钢筋可以采用HPB300或HRB335级钢筋。
图1—1 建筑平面图2 单向板结构设计2。
1 板的设计2。
1.1按构造要求，该楼盖厚80mm现浇钢筋混凝土板，其恒荷载值为0。
08×25=2kN/2m，该楼板面铺10mm厚大理石，20mm厚混合砂浆抹灰,其恒荷载值为0.01×28=0.28kN/2m、0。
02×17=0。
34kN/2m合计为2。
62kN/2m。
板的可变标准荷载值为3.5kN/2m，永久荷载分项系数取1.2或者1。
35，因楼面可变荷载标准值为3。
5kN/2m，所以可变荷载分项系数应取1.4。
于是板的荷载总计算值：①q=Gγk g+ϕQγk q=1.35×2。
62+0。
7×1.4×3。
5=6.967kN/2m②q=Gγk g+Qγk q=1。
2×2.62+1。
4×3.5=8。
044kN/2m由于②〉①，所以取②q=8。
044kN/2m，近似取q=8kN/2m板的计算简图2。
1。
2内力计算及配筋：在表2-1可查得，板的弯矩系数αm分别为：边跨中为1/11;离端第二支座为—1/11；中跨中为1/16;中间支座为—1/14,则有M1=－MB=1/11（g+q)l0 2=1/11×8。
《钢筋混凝土结构》课程设计
《钢筋混凝土结构》课程设计
课程设计---钢筋混凝土结构
课程旨在深入讲解钢筋混凝土结构设计，建立一般在现代建筑设计中的使用经验。
本门课程将给予学生以下模块：
一.材料属性
钢筋混凝土结构设计中，首先要了解钢筋混凝土材料的属性，包括钢筋弹性模量以及一般用作混凝土基材的混凝土材料的强度特性，比如抗折强度和抗弯刚度。
二.设计程序
本门课程将教授结构工程师在设计实际钢筋混凝土结构时采取的一般程序，包括识别钢筋配筋方案、满足安全承载要求并控制材料损耗、评估钢筋配筋大小和分布以达到结构构型要求等中间步骤。
三.结构表现
除了熟悉一般程序外，学生们还将针对实际项目根据计算结果对结构进行评估，以确认结构满足要求。
此外，也将审查结构组件的设计形式，以确保满足结构模型的要求。
四.施工现场监测
在结构构型要求和材料性能认可后，将使用基础监测技术进行施工活动监测以确保施工质量满足设计要求。
五.分析和检验
分析结构的安全承载和性能，并进行钢筋配筋。
本门课程也将给予学生以下方面的功能：1）讨论应用现行设计规范进行结构的设计；2）介绍设计方法的应用及其与国家规范的对比；3）给予学生关于当前结构材料和分析技术的介绍和应用、施工等方面的培训。
总而言之，本课程将全面考察钢筋混凝土结构设计，使学生获得一般结构设计中所需的知识和技能，让他们能够成为可以在实际结构设计中胜任工作的工程师。
本文内容没有出现人名、电话等隐私信息，特此声明。
【大连理工大学】钢筋混凝土结构课程设计
钢筋混凝土结构-2课程设计题目：钢筋混凝土单层厂房结构设计姓名：王方良班级：学号201203238297学院：舟山奥鹏大连理工大学2013年 8 月 30 日钢筋混凝土结构-2课程设计任务书一、题目：钢筋混凝土单层厂房结构设计二、目的与要求：了解单层厂房结构设计的全过程，培养单层厂房结构设计的工作能力。
要求：（1）、掌握单层厂房结构布置和结构选型的一般原则和方法；（2）、综合运用以往所学的力学及钢筋混凝土结构的知识，掌握排架内力分析方法以及构件截面设计方法；（3）、掌握单层厂房结构施工图的表达方法。
三、设计内容：1、完成计算书一份，内容包括：（1）设计资料；（2）结构布置与选型；（3）排架内力分析及柱、基础的配筋计算。
2、绘制施工图：（1）柱子模板图及配筋图；（2）基础平面布置图及配筋图。
四、设计资料：1、厂房跨度24米，总长102米，中间设伸缩缝一道，柱距6米。
2、车间内设有两台软钩200／50kN中级工作制吊车，轨顶设计标高10.000米。
3、建筑场地地质情况：地面下0.8米范围内为杂填土，杂填土下面3.5米内为均匀粉土，其承载力标准值f k＝200kPa,地下水位为地面下4.50米，无腐蚀性。
4、基本风压W0=0.4kN/m2; 基本雪压S0=0.35kN/m2。
5、屋面是不上人的钢筋混凝土屋面，屋面均布可变荷载标准值为0.7/m2。
6、建议采用材料：（1）、柱：混凝土C30，纵向受力钢筋II级，箍筋I级。
（2）、基础：混凝土C30，II级钢筋。
7、选用的标准图集：（1）、屋面板：G410（一）标准图集，预应力混凝土大型屋面板，板重标准值（包括灌缝在内）1.4KN/m2。
（2）、天沟板：G410（三）标准图集，JGB77-1天沟板，板重标准值2.02kN ／m。
（3）、屋架：G415（三）标准图集中预应力混凝土折线形屋架，屋架自重标准值106kN。
（4）、吊车梁：G323-1~2标准图集DLZ-4，梁高1200毫米，翼缘宽600毫米，腹板宽300毫米，梁自重标准值44.2kN/根，轨道及零件重1kN/米，轨道及垫板高度200毫米。
大工18春《钢筋混凝土结构课程设计》大作业及答案
网络教育学院《钢筋混凝土结构课程设计》题目：某厂房单向板设计学习中心：专业：年级：学号：学生：指导教师：1 基本情况本章需简单介绍课程设计的内容，包括厂房的尺寸，板的布置情况等等内容。
1、工程概况广东省某厂房，设计使用年限为50年，厂房采用砖混结构，楼盖要求采用整体式单向板肋梁楼盖。
墙厚370mm，柱为钢筋混凝土柱，截面尺寸为mm mm⨯。
4004002、设计资料（1）楼板平面尺寸为19.833⨯，如下图所示：m m楼板平面图（2）楼盖做法大样图及荷载楼盖做法大样图楼面均布活荷载标准值为：7kN/m2楼面面层用20mm厚水泥砂浆抹面，γ=20kN/m3,板底及梁用20mm厚混合砂浆天棚抹底，γ=17kN/m3楼盖自重即为钢筋混凝土容重，γ=25KN/m3④恒载分项系数1.2；活荷载分项系数为1.3（因工业厂房楼盖楼面活荷载标准值大于4kN/m2）⑤材料选用混凝土：C30钢筋：梁中受力纵筋采用级钢筋；板内及梁内的其它钢筋可以采用Φ级钢筋。
2 单向板结构设计2.1 板的设计本节内容是根据已知的荷载条件对板进行配筋设计，按塑性理论进行计算。
2.1.1 荷载板的永久荷载标准值80mm 现浇钢筋混凝土板 0.08×25=2 kN/m 220mm 厚水泥砂浆抹面 0.02×20=0.4 kN/m 2 20mm 厚混合砂浆天棚抹底 0.02×17=0.34 kN/m 2 小计 2.74 kN/m 2楼面均布活荷载标准值 7 kN/m 2永久荷载分项系数取1.2，因工业厂房楼盖楼面活荷载标准值大于4kN/m 2，所以活荷载分项系数取1.3。
于是板的荷载总计算值：①q=G γk g +ϕQ γk q =1.2×2.74+0.7×1.3×7=9.658kN/m 2②q=G γk g +Q γk q =1.2×2.74+1.3×7=12.388kN/m 2由于②>①，所以取②q=12.388kN/m 2，近似取q=12kN/m 22.1.2 计算简图次梁截面为200mm ×500mm ，现浇板在墙上的支承长度不小于100mm ，取板在墙上的支承长度为120mm 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋混凝土结构课程设计大作业公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-网络教育学院《钢筋混凝土结构课程设计》题目：重XXX厂房单向板设计学习中心： XXXX奥鹏学习中心专业：土木工程年级： 2014年秋季学号：学生：指导教师：1 基本情况本设计XXXXXXXXX ，进行设计计算。
重庆三元玩具厂房采用钢筋混凝土内框架承重，外墙为370mm 砖砌承重。
采用单向板肋梁楼盖。
楼面做法：20mm 厚水泥砂浆面层，钢筋混凝土现浇板，15mm 厚石灰砂浆抹灰。
荷载：永久荷载，包过梁、柱、板及构造层自重，钢筋混凝土容重253kN/m ,水泥砂浆容重203kN/m ，石灰砂浆容重173kN/m ，分项系数1.2G γ=。
可变荷载，楼面均分布荷载为3kN/m ，分项系数 1.3K γ=。
材料选用：混凝土采用C30（c f =2N/mm ，t f =2N/mm ）；钢筋 主梁、次梁采用HRB335级（y f =3002kN/m ）钢筋，其它均用HPB300级（y f =2703kN/m ）钢筋。
主梁沿房屋的横向布置，次梁沿纵向布置。
主梁的跨度是5.7m,次梁的跨度是4.8m 。
梁每跨内布置两根次梁。
其间距是1.9m 。
楼盖的布置如图1-1。
根据构造要求，板厚取19008047.54040l h mm mm =≥≈= 次梁截面高度应满足4800480026640018121812l l h mm === 取h=400mm ，截面宽度取为b=200mm 。
主梁的截面高度应满足57005700380~57015101510l l h mm === 取截面高度h=500mm ，截面宽度取为b=250mm 。
图1-1 楼盖布置图2 单向板结构设计板的设计 2.1.1板的计算按塑性分析法计算内力。
2.1.2荷载 恒荷载标准值： 20mm 水泥砂浆面层 320.0220/0.4/m kN m kN m ⨯= 80mm 钢筋混凝土板 320.0825/ 2.0/m kN m kN m ⨯=15mm 厚石灰砂浆抹灰 320.01517/0.255/m kN m kN m ⨯=活荷载标准值 27.5/k q kN m =横荷载设计值21.2 2.655 3.186/g kN m =⨯=活荷载设计值 21.37.59.75/q kN m =⨯=合计212.936/g q kN m +=2.1.3内力计算次梁的截面200400mm mm ⨯，板在墙上的支撑长度为120mm ，则板的计算跨度为：边跨00.20.081.90.12 1.72222n h l l m =+=--+= 中间跨0 1.90.2 1.7l m =-=跨度差0000(1.72 1.7)/1.7 1.210-=<说明可按等跨连续板计算内力。
取1m 宽板作为计算单元，计算简图如图2-1所示。
图2-1 计算简图连续板各截面的弯矩计算见表2-1。
表2-1 连续板各截面弯矩计算01000,80,802060b mm h mm h mm ===-=。
C30混凝土，c f =2N/mm 。
HPB300钢筋，y f =2702kN/m ，连续板各截面的配筋计算见表2-2。
表2-2连续板各截面配筋计算支座截面的受压区高度系数ξ均小于，满足弯矩调幅的要求； 所以，2,min min 0.238%100080190.4s A bh mm ρ==⨯⨯= 2.1.5板的裂缝验算裂缝宽度验算属于正常使用极限状态，采用荷载的标准组合。
按弹性方法计算截面弯矩，考虑可变荷载的最不利布置，有式中'k g —折算永久荷载标准值，'/2 2.6557.5/2 6.405/k k k g g q kN m =+=+= 'k q —折算可变荷载标准值，'/27.5/2 3.75/k k q q kN m ===g α—五跨连续板满布荷载下相应截面的弯矩系数，按有关表格查的； q α—五跨连续板最不利荷载布置下相应的弯矩系数，按有关表格查的。
由荷载标准组合产生的跨中和支座弯矩：受弯构件的受力特征系数 1.9cr α=，光面钢筋的相对粘结特征系数0.7ν=，C30混凝土抗拉强度标准值22.01/tk f N mm =；保护层厚度c=15mm<20mm,取c=20mm ，计算过程见表2-3，裂缝宽度均小于一类环境规范规定值。
表2-3 板的裂缝宽度验算0.01te <=0.01te 2.1.6板的挠度验算截面的短期刚度由下式确定：式中，34/21010/3107E s c E E α==⨯⨯=，矩形截面'0f γ=，各截面的短周期刚度如下表所示。
B B 1B 1B B B 1B 可取整跨刚度1B 为计算挠度，这样的简化使挠度计算大为方便。
长期刚度按下式确定其中，''2210(0.0780.1)(0.0787.9650.13) 1.72 2.725q k k M g q l kN m =+=⨯+⨯⨯=第一跨挠度最大，对于等跨连续板可只验算该跨挠度。
永久荷载kg 满布，可变荷载k q 在1，3，5跨布置，又相应表格查的相应的挠度系数分别是20.64410-⨯和20.97310-⨯，于是挠度：次梁的设计 2.2.1次梁计算次梁按考虑塑性内力重分布方法计算。
2.2.2荷载 恒荷载设计值由板传来 321.9 3.186/ 6.05/m kN m kN m ⨯=次梁自重 321.20.2(0.40.08)25/ 1.92/m m m kN m kN m ⨯⨯-⨯= 梁侧抹灰 321.20.015(0.40.08)17/20.20/m m m kN m kN m ⨯⨯-⨯⨯= 活荷载设计值 由板传来321.99.75/18.5/q m kN m kN m =⨯=合计226.67/g q kN m +=2.2.3内力计算 计算跨度边跨0.254.80.12 4.5552n l m m m m =--=1.025 4.669 4.675n l m m=> 取0l =中间跨0 4.80.25 4.55n l l m m m ==-=跨度差0000(4.675 4.55)/4.55 2.710-=<，说明可按等跨连续梁计算内力。
计算简图如图2-2所示。
图2-2 计算简图连续次梁各截面弯矩及剪力计算分别见表2-4、表2-5。
表2-4连续次梁弯矩计算正截面承载力计算时，支座按矩形截面计算，跨中按T 形截面计算，翼缘宽度取'11=4800=1600mm 33f b l =⨯，又20017001900n b s mm +=+=，故取'1600f b mm =一类环境，梁的混凝土保护层厚度要求为25mm ，单排钢筋截面有效高度取0h =365mm 。
判别T 型截面类型：各跨跨中均属于第一类T 型截面。
次梁的正截面承载力过程见表2-6。
表2-6 次梁正截面受弯承载力计算kN m ）min max A /()339/(200400)0.42%(0.2%,45/)45/45 1.43/3000.22%s t y t y bh f f f f ρ=⨯=>===⨯=，满足最小配筋率的要求。
2.2.5斜截面受剪承载力计算计算内容包括：截面尺寸复核、腹筋计算和最小配筋率验算。
（1）验算截面尺寸'036580265,/265/200 1.24w f w h h h mm h b =-=-===<，截面尺寸按下式验算：截面尺寸满足要求。
（2）计算所需腹筋采用φ6双箍，计算支座B 左侧截面，72.89Bl V kN =。
由斜截面受剪承载力计算公式确定箍筋间距s:调幅后受剪承载力应加强，梁局部范围内将计算的箍筋面积增加20%。
先调幅整箍筋间距，0.85725.74580.56s mm =⨯=，大于箍筋最大间距200mm ，最后取s=200mm 。
（3）验算最小配箍率弯矩调幅时要求的配箍率下限为30.3/0.3 1.43/270 1.5810t yv f f -=⨯=⨯，实际配箍率3/()100.48/(200250) 2.5010sv sv A bs ρ-==⨯=⨯，满足最小配箍率的要求。
2.2.6次梁的裂缝宽度验算次梁的折算永久荷载' 6.80814.23/410.37/k g kN m =+=；折算可变荷载'314.2310.67/4k q kN m =⨯=。
变形钢筋的相对粘度特征系数 1.0ν=，混凝土的保护层厚度c=25mm 。
荷载标准值下弹性分析的荷载弯矩系数 1.9cr α=，裂缝宽度的计算过程见表2-7，各截面的裂缝宽度均满足要求。
表2-7 次梁的裂缝宽度验算2.2.7次梁的挠度验算按等刚度跨度连续梁计算边跨跨中挠度。
短期刚度：其中，30/565/(200365)8.310s A bh ρ-==⨯=⨯； 54/ 2.010 2.8107.14E s c E E α==⨯⨯⨯=；'''()(1600200)801.647200365f ffb b h bh γ--⨯===⨯。
长期刚度：其中，21(0.0789.6540.18.538) 4.67535.12q M kN m =⨯+⨯⨯= 挠度系数与板相同，挠度：主梁的设计2.3.1主梁计算主梁按弹性理论设计。
2.3.2荷载为简化计算，将主梁自重及梁侧抹灰重量等效为集中荷载。
荷载设计值：由次梁传来⨯kN主梁自重⨯⨯（）⨯⨯⨯=kN梁侧抹灰⨯⨯（）⨯⨯⨯=kNG=kN活荷载设计值：由次梁传来Q=⨯kN kN2.3.3计算简图主梁端部支承在砖墙上，支承长度为370mm；中间支承在柱上，钢筋混凝土柱截面为350mm⨯350mm；墙、柱为主梁的铰支座，主梁连续梁计算。
图2-3 计算数计算跨度：边跨0.355.70.12 5.4052nl m =--=∴取最小值05.715l m =中间跨： 5.70.35 5.35n l m =-=跨度差 （）/=%<10%，则可以按等跨连续梁计算。
主梁的计算简图见图2-3。
2.3.4内力计算及包络图内力计算可采用等跨连续梁的内力系数进行计算，跨中和支座截面最大弯矩及剪力按下式计算：不同截面下的弯矩及剪力的计算见表2-8、表2-9。
表2-8主梁弯矩计算跨内按T 形截面计算，其翼缘宽度为：取'f b =1210mm ，取050060440h mm =-=。
判别T 形截面类型：故属于第一类T 形截面。
主梁正截面承载力的计算m ）选配钢筋 实配钢筋面积 （1）验算截面尺寸'044080360,/360/300 1.24w f w h h h mm h b =-=-===<，截面尺寸按下式验算：截面尺寸满足要求。
