建筑消火栓系统
建筑消防工程-第三章-消火栓系统
点击添加标题文字
室外消火栓的设置范围 （1）民用建筑、厂房、仓库、储罐（区）和堆场周围应设置 室外消火栓系统。 （2）用于消防救援和消防车停靠的屋面上，应设置室外消火 栓系统。 （3）耐火等级不低于二级且建筑物体积小于等于3000m²的戊 类厂房，居住区人数不超过500人且建筑物层数不超过两层的 居住区，可不设置室外消火栓系统。
点击添加标题文字
在直升机停机坪出入口处设置消火栓距停机坪距离不小于5m 。 消防电梯前室应设置室内消火栓，并应计入消火栓使用数量。 室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水 柱同时达到任何部位的要求，但建筑高度小于或等于24m且体 积小于或等于5000m3的多层仓库、建筑高度小于或等于54m 且每单元设置一部疏散楼梯的住宅，以及《消防给水及消火栓 系统技术规范》第3.5.2条中规定可采用1支消防水枪的场所， 可采用1支消防水枪的1股充实水柱到达室内任何部位。
20＜N≤30
同一时间火灾起数 1
2
一起火灾灭火设计流量 L/S 15 20 30 35
45
60
30＜N≤40 75
40＜N≤50
50＜N≤70
3
90
N≤70
100
点击添加标题文字
室外消火栓用水量
耐火 等级
建筑体积
建筑物名称及 类别
1500m3
1500m3≤
＜ V≤3000
3000m3＜ V≤50003
点击添加标题文字
当室外消防给水引入管设有倒流防止器且发生火灾时因其水头 损失导致室外消火栓不能满足火灾时出流量不应小于15L/s， 且供水压力从地面算起不应小于0.10MPa的要求时，应在该倒 流防止器前设置一个室外消火栓。
施工方案之室内室外消火栓系统
施工方案之室内室外消火栓系统室内、室外消火栓系统是建筑物自身的消防设施，用于在火灾发生时提供灭火用水。
它包括室内消火栓系统和室外消火栓系统两个部分。
室内消火栓系统是建筑物内部的消防设施，主要用于发生火灾后，迅速供应灭火用水。
它一般由消火栓泵、消火栓管网和消火栓三部分组成。
首先，消火栓泵是室内消防系统的核心设备，它负责将水源抽水并提供给消火栓系统。
根据建筑物的大小和需求，消火栓泵可以选择柱塞泵、离心泵或混流泵等类型，以满足不同的水压要求和供水量。
其次，消火栓管网是将水源从消火栓泵引入建筑物各个区域的管道系统。
它由消火栓管道、支管、次级管道和终端接头等组成。
消火栓管道一般埋设在建筑物内墙或地板中，以保护其不被外部因素破坏。
在设计时，应根据建筑物的结构和使用要求合理布置管道，确保整个消火栓系统能够迅速供应灭火用水。
最后，消火栓是室内消火栓系统的出水装置，它一般安装在建筑物的各个区域，以便在火灾发生时快速接入水源。
消火栓一般由主控阀、连接管道和喷嘴组成。
在平时，主控阀关闭，防止水流泄漏；在发生火灾时，通过打开主控阀，水就可以顺利供应到喷嘴，实现灭火的目的。
室外消火栓系统是用于建筑物周围的消防设施，主要用于给消防车辆提供灭火用水。
它一般包括地下消防栓和消防栓接头两个部分。
首先，地下消防栓是室外消火栓系统的核心设备，它负责将地下水源提供给消防车辆。
地下消防栓一般埋设在建筑物周围的地下，通过地下管道与室外消火栓连接，将水源输送到消防栓接头，以满足消防车辆灭火用水的需求。
其次，消防栓接头是室外消火栓系统的出水装置，它一般安装在建筑物周围的消防栓盒中。
消防栓接头一般由主控阀、连接管道和喷嘴组成。
主控阀一般处于关闭状态，防止水流泄漏；在发生火灾时，通过打开主控阀，水就可以顺利供应到喷嘴，实现灭火的目的。
总结起来，室内、室外消火栓系统是建筑物的重要消防设施，它们可以迅速提供灭火用水，有效保护人们的生命财产安全。
在设计和施工过程中，需要根据建筑物的特点和使用要求，合理选择消火栓泵、消火栓管网和消防栓接头等设备，并确保其正常运行和有效保养，以确保消防设施的可靠性和稳定性。
建筑给排水—建筑消火栓给水系统(建筑设备识图)
图3-2 室内消火栓箱 1-消火栓；2-水带接口；3-水带；4-柱架；5-消防水泵按钮；6-消火栓箱；7-水枪
图3-3 双出口消火栓 1－双出口消火栓；2－水枪；3－水带接口；4-水带；5－按钮
图3-4 消防水泵接合器外形图 （a）地上式； （b）地下式； （c）墙壁式 1-法兰接管；2-弯管；3-升降式单向阀；4-放水阀；5-安全阀； 6-楔式闸阀；7-进水用消防接口；8-本体；9-法兰弯管
图3-12 闭式喷头 1-阀座；2-填圈；3-阀片；4-玻璃球；5-色液；
6-支架；7-锥套；8-溅水盘；9-锁片
图3-13 开式喷头
3-14 水幕喷头
图3-15 水雾喷头
(二)报警阀 1.湿式报警阀:见图3-16。 2.干式报警阀:见图3-17。 3.雨淋阀:见图3-18。
图3-16 导阀型湿式阀
煤气泄露探测器
火焰探测器
感温探测器
感光探测器
图3-19 几种探测器实物图
3.4 其他灭火系统 3.4.1 二氧化碳灭火系统： 见图3-20。
图3-20 全淹没单元独立型 1—探测器；2—喷嘴；3—压力继电器；4—报警器；
5—手动启动装置；6—控制盘；7—电动启动头
3.4.2 干粉灭火系统 3.4.3 泡沫灭火系统 3.4.4 卤代烷灭火系统 3.4.5 蒸汽灭火系统 3.4.6 烟雾灭火系统 3.4.7 移动式灭火器
喷头
(六)水喷雾灭火系统
图3-11 水喷雾灭火系统 1-水雾喷头；2-火灾探测器；3-水力报警器；4-配水管；5-干管；
6-供水管；7-水箱进水管； 8-生活用水出水管；9-消防水箱；
3.3.2自动喷水灭火系统的组件 (一)洒水喷头
按有无释放机构分类为闭式和形式的分类；按安装方式分类， 有下垂型、直立型、普通型和边墙型喷头。见图3-12～图3-15。
建筑内部消火栓系统的组成
建筑内部消火栓系统的组成1. 消火栓系统概述说到消火栓，大家心里肯定都会冒出一个画面：火灾来临时，消防员骑着消防车，冲进大楼，哗啦一声打开那闪闪发亮的消火栓，然后一阵水流如洪水猛兽般喷涌而出，火苗瞬间被扑灭，大家都松了口气。
其实，消火栓系统并不是单一的“水龙头”，而是一个复杂的系统，像一张隐形的大网，默默保护着我们居住和工作的地方。
今天就带大家一起揭开这个神秘的系统，看看它里面到底藏着哪些“秘密武器”。
2. 消火栓的组成部分2.1 消火栓本体首先，咱们得说说消火栓本体。
这个小家伙可不是光看外表光鲜亮丽，里面可是藏着不少门道。
消火栓通常有两种，一种是地面式的，另一种是墙面式的。
地面式的像个小矮人，安静地站在街道旁，墙面式的则像个守卫，负责看护着楼道。
它们的主要作用就是储存水，随时准备为消防员提供强有力的水源。
说到这儿，大家可能会想：这消火栓里究竟装了多少水呢？其实，消火栓一般可以连接上供水管网，水量大得很，基本上能满足消防的需求。
更厉害的是，有些消火栓还带有压力调节功能，确保喷出的水流劲儿十足，别小看了这些技术，关键时刻可是能救命的哦！2.2 供水系统接下来，咱们要聊聊供水系统。
消火栓要能发挥作用，水源是必不可少的。
这个供水系统就像是个忠实的“水管工”，把水源从远处引到消火栓这儿。
一般来说，供水系统主要由水池、泵房和管道组成。
水池里的水就像是一桶清泉，泵房则负责把水抽送到消火栓，管道就是连接它们的桥梁。
大家可能不知道，其实这个供水系统是个高科技的玩意儿。
水泵的运作有时候就像是个小马达，不仅要保持水压稳定，还得在火灾来临时立刻响应。
你想想，发生火灾时，水压如果不够，那可就麻烦了，谁还敢跟火焰搏斗呀！所以，这供水系统的稳定性和反应速度，真是至关重要。
3. 消火栓的维护与管理3.1 定期检查说到消火栓的维护，大家可别以为只要装上去就万事大吉，水流冲天。
其实，消火栓也需要定期“体检”，就像我们人也要定期去医院检查身体一样。
哪些建筑或场所应设置室内消火栓系统？

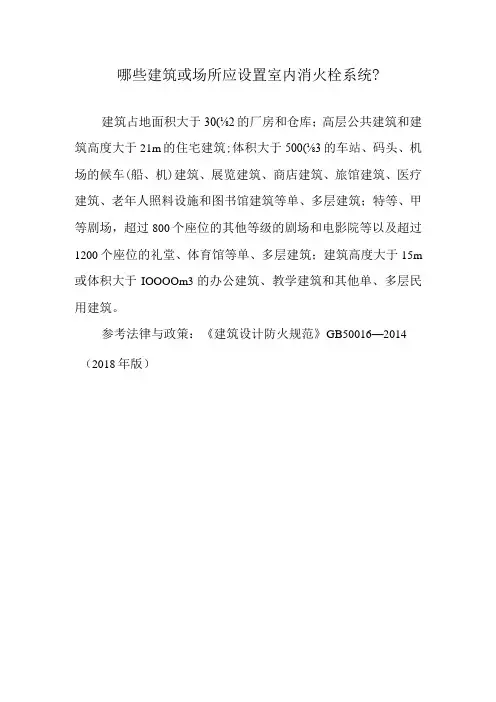

哪些建筑或场所应设置室内消火栓系统?
建筑占地面积大于30(⅛2的厂房和仓库；高层公共建筑和建筑高度大于21m的住宅建筑;体积大于500(⅛3的车站、码头、机场的候车(船、机)建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑、老年人照料设施和图书馆建筑等单、多层建筑；特等、甲等剧场，超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑；建筑高度大于15m 或体积大于IOOOOm3的办公建筑、教学建筑和其他单、多层民用建筑。
参考法律与政策：《建筑设计防火规范》GB50016—2014（2018年版）。
消火栓系统构成
消火栓系统构成
消火栓系统分为室外消火栓系统和室内消火栓系统，它们的构成各有不同，具体介绍如下：
一、室外消火栓系统
室外消火栓系统是设置在建筑外的供水设施，主要供消防车取水，经增压后向建筑内的供水管网供水或实施灭火，也可以直接连接水带、水枪出水灭火。
室外消火栓系统主要由市政供水管网或室外消防给水管网、消防水池、消防水泵和室外消火栓组成。
按安装形式不同可分为地上式和地下式两种（如图1）。
地上消火栓适用于温度较高的地方，地下消火栓适用于寒冷地区。
图1地上式室外消火栓（左），地下式室外消火栓（右）
二、室内消火栓
室内消火栓是扑救建筑内火灾的主要设施，通常安装在消火栓箱内，与消防水带和水枪等器材配套使用，是使用最
普遍的消防设施之一，在消防灭火的使用中因性能可靠、成本低廉而被广泛采用。
室内消火栓给水系统是由消防给水设施、消防给水管网、室内消火栓设备、报警控制设备及系统附件等组成（如图2）。
图2 室内消火栓给水系统实物示意图。
《建筑消防工程》第3章：室外消火栓系统课件图文介绍
3.1.3 室外消防用水量
➢ 注意问题：
（5）成组布置的建筑物应按消火栓设计流量较大的相邻两座建 筑物的体积之和确定；
（6）国家级文物保护单位的重点砖木和木结构的建筑物，其室 外消火栓设计流量应按三级耐火等级民用建筑消火栓设计流量 确定；
（7）单座建筑的总建筑面积大于50万m2时，建筑物室外消火栓 设计流量应按表3-3的规定的最大值增加一倍。
消防水源
（1）市政给水管网 （2）消防水池 （3）天然水源
3.1.1 系统组成
室外消防给水管网
可与消防给水系统合用的生活、生产用水的室外给水管网。 需满足灭火时消防用水量和压力的相关要求。
室外消火栓
安装在室外消防给水管网上的取水设施，有地下式和地上 式两种。
3.1.2 系统分类
室外高压消防给水系统
3.1.7 室外消防系统设计实例
（1）室外消防用水量的确定
由于该小区的3栋建筑均为住宅楼，其室外消火栓设计流量为 15L/s。
（2）室外管网设计
因小区市政管网常年所能提供的水压为0.24MPa，满足室外消 防给水管网平时运行工作压力不应小于0.14 MPa的要求，所以 室外消防给水系统可采用低压消防给水系统。室外给水管网宜 布置成环状。确定出给水环状管网和引入管的管径DN＝ 150mm（按室外消防用水量进行校核）。
两种做法： （1）设稳压设施的室外临时高压消防给水系统； （2）设高位消防水箱稳压的室外临时高压消防给水系统
室外临时高压消防给水系统
（1）设稳压设施的室外临时高压消防给水系统 平时：管网的充水和压力由稳压泵维持。稳压泵的启泵压力应
保证最不利消火栓口处的静压不小于0.15MPa。 火灾：在最不利消火栓口处的静压降至0.10MPa之前，由稳压
建筑物室内消火栓系统的正常使用与维护
建筑物室内消火栓系统的正常使用与维护建筑物室内消火栓系统是保障人员生命安全和财产安全的重要设施之一。
它能够及时提供灭火水源，在火灾发生时起到关键作用。
为了确保消火栓系统的正常运行，我们需要了解如何正确使用和维护它。
本文将介绍消火栓系统的使用方法和维护要点。
一、使用方法1. 正确操作消火栓在使用消火栓系统时，要先确保自身安全，防止火势蔓延，并寻找适当的消火器械进行初步灭火。
然后，按照以下步骤正确操作消火栓：- 打开消防栓箱门，取出消防栓工具；- 打开消防栓箱上的栓帽，用消防栓工具接驳消火栓；- 打开消火栓系统主阀门，将水源导入消火栓系统；- 水源到达消火栓系统后，可以使用消火栓水枪进行灭火。
2. 知晓消防栓系统布局在建筑物中，消火栓系统通常布置在楼道、走廊等易于接近的位置。
在平时，我们应了解建筑物消防栓系统的布局，以便在发生火灾时能够快速找到消火栓并进行操作。
二、维护要点1. 定期检查消火栓系统为了确保消火栓系统的正常运行，需要定期进行检查。
可以每隔一段时间对消火栓箱进行检查，确保箱体完好无损，箱门开闭灵活。
同时还需检查消火栓工具的完好程度，并进行必要的维修和更换。
2. 定期清洗消防栓系统消火栓系统在长期使用后可能会堵塞或积存杂物，影响水源供应。
因此，需要定期清洗消防栓系统。
清洗前需要关闭消火栓系统主阀门，然后通过冲洗水箱等方法进行清洗，确保消火栓系统畅通无阻。
3. 保持消火栓周围环境整洁消火栓周围的环境整洁与消火栓系统的正常使用和维护息息相关。
保持消火栓周围地面干净，不堆放杂物，以免影响消火栓系统的正常操作。
同时，还需要注意消火栓周围的信号灯和标识是否完好，及时更换和修复。
三、应急演练为了熟悉操作消火栓系统，提高逃生和灭火的能力，定期进行应急演练是必要的。
演练过程中，要模拟真实火灾场景，让参与人员熟悉紧急情况下的操作流程和安全注意事项，提高应对火灾的能力。
结语建筑物室内消火栓系统的正常使用与维护对于保障人员生命安全和财产安全至关重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消火栓系统
7．1 系统选择
7．1．1 市政消火栓和建筑室外消火栓应采用湿式消火栓系统。
7．1．2 室内环境温度不低于4℃，且不高于70℃的场所，应采用湿式室内消火栓系统。
7．1．3 室内环境温度低于4℃或高于70℃的场所，宜采用干式消火栓系统。
7．1．4 建筑高度不大于27m的多层住宅建筑设置室内湿式消火栓系统确有困难时，可设置干式消防竖管。
7．1．5 严寒、寒冷等冬季结冰地区城市隧道及其他构筑物的消火栓系统，应采取防冻措施，并宜采用干式消火栓系统和干式室外消火栓。
7．1．6 干式消火栓系统的充水时间不应大于5min，并应符合下列规定：
1 在供水干管上宜设干式报警阀、雨淋阀或电磁阀、电动阀等快速启闭装置；当采用电动阀时开启时间不应超过30s；
2 当采用雨淋阀、电磁阀和电动阀时，在消火栓箱处应设置直接开启快速启闭装置的手动按钮；
3 在系统管道的最高处应设置快速排气阀。
7．3 室外消火栓
7．3．1 建筑室外消火栓的布置除应符合本节的规定外，还应符合本规范第7．2节的有关规定。
7．3．2 建筑室外消火栓的数量应根据室外消火栓设计流量和保护半径经计算确定，保护半径不应大于150.0m，每个室外消火栓的出流量宜按10L/s～15L/s计算。
7．3．3 室外消火栓宜沿建筑周围均匀布置，且不宜集中布置在建筑一侧；建筑消防扑救面一侧的室外消火栓数量不宜少于2个。
7．3．4 人防工程、地下工程等建筑应在出入口附近设置室外消火栓，且距出入口的距离不宜小于5m，并不宜大于40m。
7．3．5 停车场的室外消火栓宜沿停车场周边设置，且与最近一排汽车的距离不宜小于7m，距加油站或油库不宜小于15m。
7．3．6 甲、乙、丙类液体储罐区和液化烃罐罐区等构筑物的室外消火栓，应设在防火堤或防护墙外，数量应根据每个罐的设计流量经计算确定，但距罐壁15m范围内的消火栓，不应计算在该罐可使用的数量内。
7．3．7 工艺装置区等采用高压或临时高压消防给水系统的场所，其周围应设置室外消火栓，数量应根据设计流量经计算确定，且间距不应大于60.0m。
当工艺装置区宽度
大于120.0m时，宜在该装置区内的路边设置室外消火栓。
7．3．8 当工艺装置区、罐区、堆场、可燃气体和液体码头等构筑物的面积较大或高度较高，室外消火栓的充实水柱无法完全覆盖时，宜在适当部位设置室外固定消防炮。
7．3．9 当工艺装置区、储罐区、堆场等构筑物采用高压或临时高压消防给水系统时，消火栓的设置应符合下列规定：
1 室外消火栓处宜配置消防水带和消防水枪；
2 工艺装置休息平台等处需要设置的消火栓的场所应采用室内消火栓，并应符合本规范第7．4节的有关规定。
7．3．10 室外消防给水引入管当设有倒流防止器，且火灾时因其水头损失导致室外消火栓不能满足本规范第7．2．8条的要求时，应在该倒流防止器前设置一个室外消火栓。
7．4 室内消火栓
7．4．1 室内消火栓的选型应根据使用者、火灾危险性、火灾类型和不同灭火功能等因素综合确定。
7．4．2 室内消火栓的配置应符合下列要求：
1 应采用DN65室内消火栓，并可与消防软管卷盘或轻便水龙设置在同一箱体内；
2 应配置公称直径65有内衬里的消防水带，长度不宜超过25.0m；消防软管卷盘应
配置内径不小于φ19的消防软管，其长度宜为30.0m；轻便水龙应配置公称直径25有内衬里的消防水带，长度宜为30.0m；
3 宜配置当量喷嘴直径16mm或19mm的消防水枪，但当消火栓设计流量为2.5L/s 时宜配置当量喷嘴直径11mm或13mm的消防水枪；消防软管卷盘和轻便水龙应配置当量喷嘴直径6mm的消防水枪。
7．4．3 设置室内消火栓的建筑，包括设备层在内的各层均应设置消火栓。
7．4．4 屋顶设有直升机停机坪的建筑，应在停机坪出入口处或非电器设备机房处设置消火栓，且距停机坪机位边缘的距离不应小于5.0m。
7．4．5 消防电梯前室应设置室内消火栓，并应计入消火栓使用数量。
7．4．6 室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时达到任何部位的要求，但建筑高度小于或等于24.0m且体积小于或等于5000m3的多层仓库、建筑高度小于或等于54m且每单元设置一部疏散楼梯的住宅，以及本规范表3．5．2中规定可采用1支消防水枪的场所，可采用1支消防水枪的1股充实水柱到达室内任何部位。
7．4．7 建筑室内消火栓的设置位置应满足火灾扑救要求，并应符合下列规定：
1 室内消火栓应设置在楼梯间及其休息平台和前室、走道等明显易于取用，以及便于火灾扑救的位置；
2 住宅的室内消火栓宜设置在楼梯间及其休息平台；
3 汽车库内消火栓的设置不应影响汽车的通行和车位的设置，并应确保消火栓的开启；
4 同一楼梯间及其附近不同层设置的消火栓，其平面位置宜相同；
5 冷库的室内消火栓应设置在常温穿堂或楼梯间内。
7．4．8 建筑室内消火栓栓口的安装高度应便于消防水龙带的连接和使用，其距地面高度宜为1.1m；其出水方向应便于消防水带的敷设，并宜与设置消火栓的墙面成90°角或向下。
7．4．9 设有室内消火栓的建筑应设置带有压力表的试验消火栓，其设置位置应符合下列规定：
1 多层和高层建筑应在其屋顶设置，严寒、寒冷等冬季结冰地区可设置在顶层出口处或水箱间内等便于操作和防冻的位置；
2 单层建筑宜设置在水力最不利处，且应靠近出入口。
7．4．10 室内消火栓宜按直线距离计算其布置间距，并应符合下列规定：
1 消火栓按2支消防水枪的2股充实水柱布置的建筑物，消火栓的布置间距不应大于30.0m；
2 消火栓按1支消防水枪的1股充实水柱布置的建筑物，消火栓的布置间距不应大于50.0m。
7．4．11 消防软管卷盘和轻便水龙的用水量可不计入消防用水总量。
7．4．12 室内消火栓栓口压力和消防水枪充实水柱，应符合下列规定：
1 消火栓栓口动压力不应大于0.50MPa；当大于0.70MPa时必须设置减压装置；
2 高层建筑、厂房、库房和室内净空高度超过8m的民用建筑等场所，消火栓栓口动压不应小于0.35MPa，且消防水枪充实水柱应按13m计算；其他场所，消火栓栓口动压不应小于0.25MPa，且消防水枪充实水柱应按10m计算。
7．4．13 建筑高度不大于27m的住宅，当设置消火栓时，可采用干式消防竖管，并应符合下列规定：
1 干式消防竖管宜设置在楼梯间休息平台，且仅应配置消火栓栓口；
2 干式消防竖管应设置消防车供水接口；
3 消防车供水接口应设置在首层便于消防车接近和安全的地点；
4 竖管顶端应设置自动排气阀。
7．4．14 住宅户内宜在生活给水管道上预留一个接DN15消防软管或轻便水龙的接口。
7．4．15 跃层住宅和商业网点的室内消火栓应至少满足一股充实水柱到达室内任何部位，并宜设置在户门附近。
7．4．16 城市交通隧道室内消火栓系统的设置应符合下列规定：
1 隧道内宜设置独立的消防给水系统；
2 管道内的消防供水压力应保证用水量达到最大时，最低压力不应小于0.30MPa，但当消火栓栓口处的出水压力超过0.70MPa时，应设置减压设施；
3 在隧道出入口处应设置消防水泵接合器和室外消火栓；
4 消火栓的间距不应大于50m，双向同行车道或单行通行但大于3车道时，应双面间隔设置；
5 隧道内允许通行危险化学品的机动车，且隧道长度超过3000m时，应配置水雾或泡沫消防水枪。
