幕墙工程测量放线方案
幕墙工程测量放线施工技术及工艺方案
幕墙工程测量放线施工技术及工艺方案1.1 测量准备工作（1）技术准备1）熟悉施工图纸等相关资料，编制详细的幕墙测量及变形监测方案。
2）对测量仪器等进行全面的鉴定和校核，确保仪器的准确性。
3）制定严格的操作程序和测量质量保证措施。
（2）施工准备1）对施工队伍进行技术交底，明确各控制点、线位置，及预调值。
2）核对土建提供的基准点、线、控制轴线的偏差，如有问题及时和土建进行沟通、解决。
（3）测量人员安排根据幕墙工程需要，组建测量小组，测量工程师和测量员持有相应等级的岗位证。
1）幕墙专业控制及监测小组：主要从事控制测量、复核验收工作。
由测量员1名，测量助理2名组成。
2）幕墙放线测量小组：主要从事幕墙分格线、安装标高控制等工作。
由放线员1名，其他人员6名组成。
（4）测量仪器1）测量仪器应及时按国家计量法的规定进行检定,登记造册,建立收发台帐。
2）仪器选用根据本工程的特点和工程放线的精度要求，应配备主要测量仪器包括：全站仪2台，经纬仪5台，水准仪6台。
1.2 控制网的建立（1）内控制网布设1）轴线控制网的引测采用“内控法”进行投测，主控制点的布置靠近核心筒。
2）在首层楼板预埋钢板，将外部控制线返到钢板上。
内控点由公司土建施工员设置，然后交给我方使用。
因在首层做内控点时，砼会有一定的收缩量，在使用前应重新校核边长和角度，保证精度符合控制网的精度要求。
（2）外控网的布设1）从外部控制网，与内控点联测，统一进行导线平差，保证内、外控制点的坐标系统的一致性，外控点埋深 1.5m 土层以下，高出地面0.1m,采用强制对中归心，减少对中误差的影响。
外控网也可采用土建方已做好的控制点，并及时得到土建方修测后的测量成果，保证使用的数据结果是一致的。
当土建方的外控点不能满足幕墙放线时，则进行加密，保证满足放线需要。
2）高程控制测量，外控点兼做高程控制点，按二等精密水准控制测量，采用电子水准仪进行观测，一般做复核水准测量。
1.3 楼层平面控制网的建立（1）投射基准点1）分别将基准点从首层基准点传递到投到作业层，中间不设转点。
建筑幕墙工程测量方案
建筑幕墙工程测量方案一、前言建筑幕墙是建筑外围的一种重要构件，不仅美化建筑外观，还具有隔热、隔音、防水等功能。
而在幕墙施工过程中，测量工作是至关重要的一环，它直接关系着幕墙构件的准确性和安装质量。
因此，设计一套科学合理的测量方案在幕墙施工中显得尤为重要。
二、测量内容1. 幕墙结构尺寸测量：包括幕墙面板、玻璃幕墙、金属构件等的尺寸测量。
2. 幕墙垂直度测量：测量幕墙垂直方向的偏差情况。
3. 幕墙水平度测量：测量幕墙水平方向的偏差情况。
4. 幕墙平面度测量：检验幕墙平面的整体水平度。
5. 幕墙玻璃板安装质量测量：检验玻璃板安装的垂直度和平整度。
三、测量工具1. 钢尺：用于对幕墙结构尺寸的直接测量。
2. 激光测距仪：用于测量垂直度、水平度及平面度。
3. 水准仪：用于测量幕墙竖直和水平的倾斜度。
4. 光学平板：用于测量幕墙平面的平整度。
5. 红外线测距仪：用于快速测量玻璃板的安装垂直度和平整度。
四、测量步骤1. 幕墙结构尺寸测量：使用钢尺对幕墙结构进行直接测量，按照设计图纸的尺寸要求进行比对。
2. 幕墙垂直度测量：使用激光测距仪对幕墙竖直方向进行测量，记录在不同位置的偏差情况。
3. 幕墙水平度测量：使用激光测距仪对幕墙水平方向进行测量，记录在不同位置的偏差情况。
4. 幕墙平面度测量：使用水准仪对幕墙整体平面进行测量，记录平面倾斜度。
5. 幕墙玻璃板安装质量测量：使用红外线测距仪对幕墙玻璃板的安装垂直度和平整度进行检验。
五、测量标准1. 幕墙结构尺寸测量标准：测量结果与设计图纸的尺寸要求相符合。
2. 幕墙垂直度测量标准：垂直度偏差小于5mm。
3. 幕墙水平度测量标准：水平度偏差小于5mm。
4. 幕墙平面度测量标准：平面度倾斜度小于1‰。
5. 幕墙玻璃板安装质量测量标准：玻璃板垂直度偏差小于3mm，平整度偏差小于2mm。
六、测量记录与报告1. 测量记录：将所有的测量数据进行详细记录，并标注测量位置，测量时间等信息。
幕墙工程测量放线方案
幕墙工程测量放线方案目录一、前言 (2)1.1 编制目的 (2)1.2 编制依据 (3)1.3 测量放线原则 (4)二、工程概况 (5)2.1 工程简介 (6)2.2 工程特点 (7)三、测量放线准备工作 (8)3.1 测量仪器及工具准备 (8)3.2 测量放线人员组织 (9)3.3 测量放线流程 (10)四、幕墙工程测量放线方法 (11)4.1 建筑物定位测量 (13)4.1.1 建筑物轴线测量 (14)4.1.2 建筑物标高测量 (15)4.2 幕墙平面放线 (16)4.2.1 幕墙轴线的确定 (17)4.2.2 幕墙标高的控制 (17)4.3 幕墙立面放线 (18)4.3.1 立面轴线的确定 (19)4.3.2 立面元素的放线 (20)五、测量放线精度要求 (21)5.1 水平偏差 (22)5.2 垂直偏差 (23)5.3 平整度 (24)六、测量放线成果提交 (26)6.1 成果内容 (26)6.2 成果提交方式 (27)七、测量放线安全措施 (28)7.1 人员安全 (29)7.2 设备安全 (30)7.3 环境安全 (31)八、测量放线后期维护 (32)8.1 测量设备维护 (33)8.2 数据资料管理 (35)一、前言幕墙工程测量放线方案是为了确保幕墙工程的顺利进行，提高施工质量和效率，保证建筑物的安全性和美观性而制定的一项重要措施。
在当前建筑行业快速发展的背景下，幕墙工程作为一种新型的建筑外墙装饰方式，已经广泛应用于各类建筑物中。
由于幕墙工程的特殊性，其测量放线的准确性和精度对整个工程的成功与否具有至关重要的影响。
制定一套科学、合理、可行的幕墙工程测量放线方案显得尤为重要。
本方案主要针对幕墙工程的特点，结合现场实际情况，提出了一套完整的测量放线方法和步骤，包括测量仪器的选择、测量点的布置、测量数据的处理和分析等。
通过本方案的实施，可以有效地提高幕墙工程测量放线的准确性和精度，为幕墙工程的顺利进行提供有力保障。
幕墙工程施工放线
幕墙工程施工放线是建筑幕墙施工过程中的一项重要工作，它直接影响着幕墙的安装质量和效果。
本文将从幕墙工程施工放线的定义、作用、流程和注意事项四个方面进行详细介绍。
一、幕墙工程施工放线的定义幕墙工程施工放线是指在建筑物的外墙面、屋顶、地面等部位，按照设计图纸和施工规范，利用测量工具和手段，标示出幕墙的位置、尺寸、高度等参数的过程。
放线的准确性直接关系到幕墙施工的安全、质量和进度。
二、幕墙工程施工放线的作用1. 确保施工安全：准确的放线可以为施工人员提供正确的施工位置，降低施工过程中因位置不准确而导致的安全事故。
2. 保证施工质量：放线的准确性有助于确保幕墙构件的安装位置、尺寸和高度符合设计要求，从而保证幕墙的整体质量。
3. 提高施工效率：准确的放线可以避免施工过程中因返工、调整位置等原因造成的工期延误，提高施工效率。
4. 降低施工成本：准确的放线可以减少因位置不准确导致的材料浪费、构件损坏等问题，降低施工成本。
三、幕墙工程施工放线流程1. 熟悉设计图纸和施工规范：在放线前，施工人员应充分了解设计图纸和施工规范，掌握幕墙的各项参数和要求。
2. 准备测量工具和设备：根据放线需求，准备相应的测量工具和设备，如卷尺、测距仪、水平仪、铅垂线等。
3. 实地考察现场：施工人员应实地考察施工现场，了解建筑物的结构、墙面、地面等部位的情况，为放线提供参考。
4. 标示基准线：在建筑物上标示出基准线，如楼层高度、幕墙位置等。
基准线应明显、牢固，便于施工人员识别和参考。
5. 放线：根据设计图纸和施工规范，沿着基准线进行幕墙位置、尺寸、高度等参数的标示。
放线应清晰、整齐，符合设计要求。
6. 验线：放线完成后，施工人员应相互复核，确保放线的准确性。
如有误差，应及时调整，确保施工质量。
7. 保护放线成果：放线完成后，应采取措施保护放线成果，防止在施工过程中被损坏。
四、幕墙工程施工放线注意事项1. 加强责任心：施工人员应充分认识到放线工作的重要性，加强责任心，确保放线的准确性。
幕墙工程放线方案
幕墙工程放线方案一、引言幕墙工程是建筑外墙的一种装饰性建筑构件，它不仅具有隔热、隔音、防火等功能，还能够提高建筑的美观性和造型感。
放线是幕墙工程的重要环节之一，它直接关系到幕墙的安装效果和建筑外观的整体效果。
因此，合理规范的放线方案对于保证幕墙工程的质量和进度具有重要意义。
本文将从放线前的准备、放线的具体步骤和常见问题及处理方法等方面进行详细的探讨，以期为幕墙工程的放线工作提供一定的参考。
二、放线前的准备工作1.梳理图纸资料：在进行放线工作之前，首先需要仔细梳理幕墙设计图纸及相关资料，了解幕墙的设计要求、安装要求、规格尺寸等内容，对实际施工中可能出现的难点和重点部位要有清晰的认识。
2.准备放线工具：放线工具一般包括放线器、白粉线、干粉线等，需要充分检查这些工具的状态是否良好，并保证它们的准确性和稳定性。
3.确定放线点：在进行放线前，需要根据设计要求和实际情况确定好放线点的位置，把握好幕墙的整体布局和尺寸的把控。
4.组织放线人员：要进行幕墙工程的放线工作必须要有一定的技术水平和经验，具有一定的专业素质和技能，并且需要做好人员的协调工作，保证放线工作的有序进行。
三、放线的具体步骤1.确定参考线：在进行放线工作之前，首先需要确定好参考线。
通常情况下，可以按照建筑的中心线和地面水平线来确定，并且需要进行测量和标记，确保其准确性。
2.放置放线点：在确定好参考线之后，需要根据设计要求和实际情况，利用放线器将放线点固定在墙体表面，保证放线点的准确性和稳定性。
3.拉设放线：在放置好放线点之后，需要根据墙体的尺寸和设计要求，使用白粉线或者干粉线拉设放线，确保其直线度和平整度，同时也要注意线条的清晰度和可辨认度。
4.检查修正：在完成放线之后，需要及时对放线进行检查和修正，确保幕墙的放线符合设计要求且没有偏差，同时也要注意对放线点和放线工具进行维护和整理。
四、常见问题及处理方法1.放线点移位：在进行放线工作时，放线点可能会因为墙体表面的不平整或其他原因而移位，导致放线的偏差。
幕墙工程施工测量专项方案

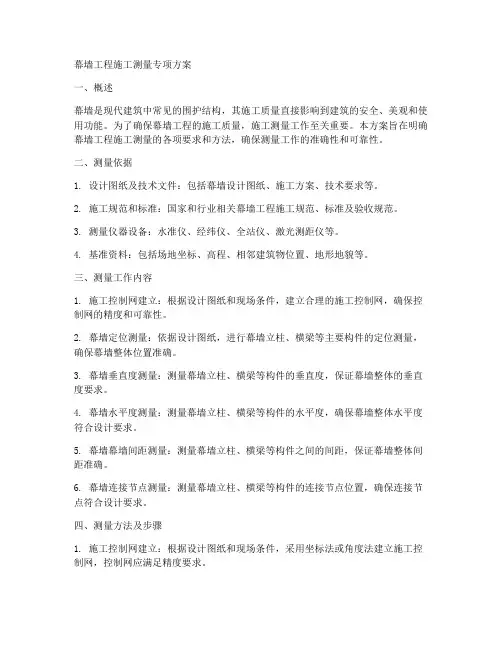

幕墙工程施工测量专项方案一、概述幕墙是现代建筑中常见的围护结构，其施工质量直接影响到建筑的安全、美观和使用功能。
为了确保幕墙工程的施工质量，施工测量工作至关重要。
本方案旨在明确幕墙工程施工测量的各项要求和方法，确保测量工作的准确性和可靠性。
二、测量依据1. 设计图纸及技术文件：包括幕墙设计图纸、施工方案、技术要求等。
2. 施工规范和标准：国家和行业相关幕墙工程施工规范、标准及验收规范。
3. 测量仪器设备：水准仪、经纬仪、全站仪、激光测距仪等。
4. 基准资料：包括场地坐标、高程、相邻建筑物位置、地形地貌等。
三、测量工作内容1. 施工控制网建立：根据设计图纸和现场条件，建立合理的施工控制网，确保控制网的精度和可靠性。
2. 幕墙定位测量：依据设计图纸，进行幕墙立柱、横梁等主要构件的定位测量，确保幕墙整体位置准确。
3. 幕墙垂直度测量：测量幕墙立柱、横梁等构件的垂直度，保证幕墙整体的垂直度要求。
4. 幕墙水平度测量：测量幕墙立柱、横梁等构件的水平度，确保幕墙整体水平度符合设计要求。
5. 幕墙幕墙间距测量：测量幕墙立柱、横梁等构件之间的间距，保证幕墙整体间距准确。
6. 幕墙连接节点测量：测量幕墙立柱、横梁等构件的连接节点位置，确保连接节点符合设计要求。
四、测量方法及步骤1. 施工控制网建立：根据设计图纸和现场条件，采用坐标法或角度法建立施工控制网，控制网应满足精度要求。
2. 幕墙定位测量：依据设计图纸，采用全站仪或激光测距仪进行幕墙立柱、横梁等主要构件的定位测量，测量结果应符合设计要求。
3. 幕墙垂直度测量：采用经纬仪或全站仪进行幕墙立柱、横梁等构件的垂直度测量，测量结果应符合设计要求。
4. 幕墙水平度测量：采用水准仪或全站仪进行幕墙立柱、横梁等构件的水平度测量，测量结果应符合设计要求。
5. 幕墙间距测量：采用激光测距仪或卷尺进行幕墙立柱、横梁等构件之间的间距测量，测量结果应符合设计要求。
6. 幕墙连接节点测量：采用尺子或卷尺进行幕墙立柱、横梁等构件的连接节点位置测量，测量结果应符合设计要求。
幕墙工程测量放线施工方案
幕墙工程测量放线施工方案1. 引言1.1 幕墙工程概述幕墙工程是现代建筑中一种重要的建筑外围护结构，其通过悬挂或固定在建筑物主体结构上的方式，形成建筑物的外围护体系。
幕墙不仅具有美观、节能、通风等多种功能，还能有效隔离外界气候对建筑物内部的影响，提高建筑物的舒适性和耐久性。
幕墙工程涉及材料种类多，施工工艺复杂，对精度要求高，是现代建筑工程中技术含量较高的工程之一。
1.2 测量放线的重要性测量放线是幕墙工程中非常关键的环节，它直接关系到幕墙的安装质量和外观效果。
通过精确的测量放线，能够确保幕墙的垂直度、水平度和平整度，避免出现安装偏差，影响整体建筑效果和使用功能。
此外，准确的测量放线还能提高施工效率，降低施工成本。
1.3 施工方案的目标和意义制定幕墙工程测量放线施工方案的目标是确保幕墙施工过程中的测量精度和施工质量，提高工程效率，降低工程风险。
施工方案明确了测量放线的具体流程、方法和技术要求，为施工人员提供了明确的操作指导，对保证幕墙工程的顺利进行具有重大意义。
2. 幕墙工程测量放线的准备工作2.1 技术资料的收集与分析在进行幕墙工程测量放线工作之前，必须全面收集相关技术资料，并进行细致的分析。
这包括但不限于建筑设计图纸、结构施工图纸、幕墙设计说明及详图、地质勘查报告以及相关的国家和地方标准、规范等。
首先，要详细审查所有技术资料的正确性、完整性和一致性，确保图纸之间的尺寸和标注无矛盾。
其次，对幕墙系统的构造要求、安装工艺、材料性能等要有深入理解，以便准确把握测量放线的精度要求。
2.2 测量仪器的选择与校验选择合适的测量仪器是保证测量放线质量的关键。
根据幕墙工程的特点和测量要求，应选用精度高、稳定性好的测量设备。
常见的测量仪器包括全站仪、水准仪、激光测距仪等。
在测量前，必须对所选用的测量仪器进行校验，确保其性能指标满足工程要求。
校验内容包括仪器的精度、分辨率、稳定性等，并应按照国家相关标准进行。
对于校验不合格的仪器，必须立即更换或维修。
幕墙测量放线
幕墙测量放线一、测量放线概述为保证幕墙工程施工质量，要求安装幕墙的主体工程，应符合有关结构施工及验收规范的要求。
但是，实际上主体结构会因施工、层间位移、沉降等因素造成建筑物的实际尺寸与设计尺寸不符。
因此，在幕墙工程制作安装前需对建筑物进行整体测量，以掌握建筑物结构尺寸的偏差值。
幕墙的施工测量应与主体工程施工测量轴线相配合，使幕墙坐标、轴线与建筑物的相关坐标、轴线相吻合（或相对应），测量误差应及时消化不得积累，使其符合幕墙的构造要求。
测量放线在该主体施工完成后进行，按每个单位幕墙设置垂直、水方向的控制线并做好标识。
严格控制测量误差，垂直方向偏差不大于15mm，水平方向偏差不大于5mm，中心位移不大于3mm，测量必须经过反复检验、核实，确保准确无误，并做好标识。
注意：此过程中必须确保标高、轴线的统一、唯一性。
1已弹的控制线、图进行认可，2量，坐标差Δx、Δy3、测量实施的方法将铅垂仪架设在底层的基准点上仔细对中、调平，用向下视准轴十字线投向传递层，在铅垂仪的监控下进行定位，定位点必须牢固可靠，各基准点以此为基础。
投点完毕后，进行联线步骤，在全站仪或经纬仪监控下将墨线分段弹出。
4、内控线的布置各层投点工作结束后，进行内控线的布控。
整个大楼的主控制线，以总包单位提供的主控制线为准，将总承包方的结构控制线进行平移，平移应放在接近结构边缘，但要让开柱位，便于连线的地方，内控线离结构面为1000mm，根据总承包单位内控制线，在此基础上进行内控制的平移，平移弹线过程中，全站仪进行监控，无重叠现象，检查内控线与放样图是否用测距仪测出外控制线的距交付我公司验收后使用。
使用内控法所测的成果全部在楼板的外表面均有标志，在基准层上的对应线上引至地面上，在地面架的经纬仪，以基准层为基础，通过正反测量该垂线的误差，如最高点（100m 处）的误差在±8mm之内，则视为合格，如图所示（＜60m的幕墙的垂直度要求在15mm 内。
