地形剖面图
高中地理课件 世界地理【地形剖面图】
(3)描述图示区域的地势特征，并简述其对该地区聚落的影响。
答案 地势北高南低。 地势低平的地区，聚落规模大；地势较高且起伏较 大的地区，聚落规模小。 解析 结合图示中的指向标知该区域地势北高南低。地势低平的地区有利于 聚落的发育，规模较大；起伏大的区域则不利于聚落的发育，规模较小。
1 2 3 4 5 6 7 8 9 10 11 12 13 14
1 2 3 4 5 6 7 8 9 10 11 12 13 14
下图为“某岛等高线地形图”。读图回答第6题。
6.图中最适合露营的地点是
A.①
B.②
C.③
√ D.④
解析 从图中可以看出，①处等高线闭合且数值向外减小，为山峰，海拔高， 起伏大，不适宜露营，②处位于山脊不适宜露营，③处南部等高线密集，说 明坡度陡，可能出现落石等现象，不适宜露营，④处等高线稀疏，坡度和缓， 且位于谷地一侧海拔较高处，适宜露营，所以D正确。
1 2 3 4 5 6 7 8 9 10 11 12 13 14
(2)某游客在山区小路游览，在小桥至古庙一段行走感觉轻松，请分析其原因。
答案 坡度缓；小路走向与等高线大致平行。 解析 小桥至古庙一段路径较为平缓，所以游客行走感觉轻松。
1 2 3 4 5 6 7 8 9 10 11 12 13 14
思考方向
答题思路
类型地形 以××为主(高原、平原、山地、丘陵、盆地)
地形
地形分布
××(地形类型)分布于××(方位)
地势
地势高(低)；××(方位)高，××(方位)低[或自 ××(方位)向××(方位)升高(降低)] 地形平坦(崎岖)或地势起伏大(小)
海岸线
海岸线平直；海岸线曲折，多半岛、岛屿
特殊地貌 喀斯特地貌发育(广布)、冰川地貌发育(广布)
地形剖面图
地形剖面图【教学目标】①地形剖面图的用途和特点②地形剖面图的绘制和判读③运用地形剖面图表示地形的基本部位及基本类型【知识要点】一、地形剖面图的用途与特点等高线地形图只能表示一定区域内的地面状况，包括高低起伏、坡度陡缓及其地形类型等。
而地形剖面图可以直观地表示地面的垂直高低起伏变化。
地形剖面图是依据等高线图中沿一定方向下切的地形垂直剖面图形，用来直观显示地面上沿剖面线方向的地势起伏状况以及相对高度与绝对高度。
1．实际用途：根据等高线图绘制的地形剖面图，在平整土地，修筑隧道、渠道、堤坝，建设铁路、公路等工程时，往往作为计算土石方工程量的依据，用途很大。
2．基本特点：具有垂直比例尺和水平比例尺；垂直比例尺>水平比例尺二、地形剖面图的绘制和判读地形剖面图是以等高线地形图为基础转绘而成的，能更直观地表示地面上沿某一方向地势的起伏和坡度的陡缓状况。
基本画法：从等高线图上的剖面线与每条等高线相交的各点，分别向下引垂线；按下图的垂直标尺将各点转绘到相应的高度位置上，然后连成平滑的曲线，即得到该剖面线上的地形剖面图。
1、绘制地形剖面图的主要步骤是：①根据要求在等高线图上选定剖面线。
可以是东西向或南北向的直线；也可以是东北—西南向或西北—东南向的斜线。
②在图纸上画矩形，绘制水平底线。
即在剖面线的下方作与其平行的直线，比例尺与原图一致，长度要适当。
③确定垂直比例尺及垂直坐标的上下限。
垂直坐标的上下限应根据图上剖面线上的数值来确定（即取图中剖面线上的最大值与最小值）。
确定垂直比例尺应注意不能过大，也不能过小，但要大于水平比例尺。
④作平行虚线与垂直虚线：平行虚线是在矩形剖面图上按照纵坐标的垂直高程绘制的平行直线；垂直虚线是在等高线图中剖面线与等高线各交点上，延伸至矩形剖面图内相应的高程上，并在止点处画上一个个小点。
即从等高线图上的剖面线与各条等高线的交点处一一向下引垂线，将垂线引到矩形剖面图中相应高度的水平虚线上并标出各点。

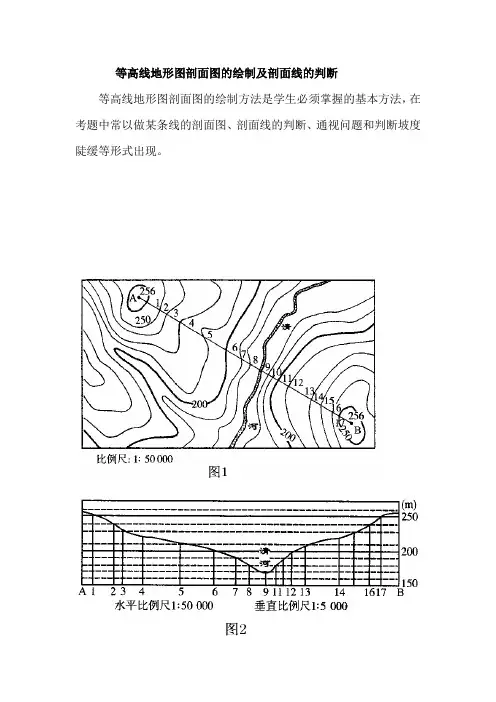

等高线地形图剖面图的绘制
等高线地形图剖面图的绘制及剖面线的判断等高线地形图剖面图的绘制方法是学生必须掌握的基本方法，在考题中常以做某条线的剖面图、剖面线的判断、通视问题和判断坡度陡缓等形式出现。
一、地形剖面图的绘制方法例说地形剖面图指沿地表某一直线（如图1中AB）方向上的垂直剖面图，以显示剖面线上断面的地势起伏状况。
地形剖面图是在等高线地形图的基础上绘制的，绘制主要步骤如下：1.确定剖面图的水平比例尺和垂直比例尺。
通常水平比例尺与原图比例尺一致（也可放大为原来的2倍、3倍），而垂直比例尺一般比水平比例尺扩大5～20倍，常见的是扩大10倍。
2.在等高线地形图上画出剖面方向线AB，按AB的长度绘一条水平线作为剖面基线（若剖面图与地形图的水平比例尺相同，则图1、图2两图中的AB线长度相等），并确定基线所代表的高程。
基线高程一般略低于图上最低高程。
3.作基线的平行线。
平行线的间隔按垂直比例尺和等高距计算。
如图2：等高距为10米，垂直比例尺为1︰5000，则平行线间隔为2毫米，并在平行线一边注明其所代表的高程，如200米……。
4.在地形图上沿剖面线AB量出A—1、1—2……各段距离，并把他们标注在剖面基线AB上，得1、2……各点。
通过这些点作基线的垂线，垂线的端点按各点的高程决定。
如6点的高程是200米，则剖面图上过6点的垂线端点在代表200米的平行线上。
5.将各垂线的端点用平滑的曲线连接起来，即成剖面图。
二、剖面线的判定方法确定某一剖面图沿哪条剖面线绘制的方法是：一观大势：粗略地观察剖面线所经过的大的地形部位（如山峰、鞍部、悬崖）穿过的最高和最低等高线等，看剖面图是否与等高线图吻合。
，二找关键：注意找剖面线与等高线交点中的一些关键点．．．，如起点、中点、终点等，这些点在等高线图上的高度与剖面图上的高度是否一致。
三细分析：注意观察剖面线与最高或最低等高线相交的两点之间的区域高度，仔细分析．．．．其在剖面图上是否得到正确反映。
剖面线与最高等高线相交的点的区域高度应该小于最高等高线的高度与等高距之和，而与最低等高线相交的点的区域高度应该大于最低等高线的高度与等高距之差。
4地形剖面图(曾繁开) 绘制原理和方法
（一）概念 （二）绘制原理和方法： （三）作用（意义） （四）其它剖面图
（一）概念
地形剖面图亦称断面图，是以垂直地面的平 面切割地面后得到的图形。这好比一个立 体地形模型，用刀沿竖直方向切开，其切 面即为剖面或断面。将剖面上地表的起伏 状况按比例制成图，即剖面图。就是好象 把放在水平面上的蛋糕用刀切开，可以从 切面看出蛋糕的厚薄。
定性判断1：注意凸坡（等高线上疏下密）不可 见，凹坡（等高线上密下疏）可见；
A
①地能看到A村吗？ （能）
400
B
350
丙地能看到B村吗？ （不能）
[例三] 立在下图中A点，能否观测到B、C两点？
定性判断2：观测点与目标点没有被任何地物(尤其
是山脊和山顶)所切断,表示通视良好；否则就不能通视。 （2001年全国卷文综试题）某山区的一所学校，拟组 织学生对附近公路的交通流量进行调查。读下图，判 断在E、F、G三个地点中，能目测到公路上经过H处车 辆的是 处。
等深线
100m
200m 300m
等高线
最高处[300， 400）
最低处（-400，-300]
情况2： 基准线倾斜
在下面空白处作出垂直比 例尺为1：500的剖面图
60 50 40 40
60 70 60 50 40 步骤：1、设坐标系 50402、转绘标志点
3、用圆滑曲线连接标志点
在下面空白处作出垂直比 例尺为1：500的剖面图
西
100 900 700 500 300 300
800
700 500
东
100
（1） 更直观 的表示地面的 高低起伏和坡 度陡缓
等高线上 密下疏为 凹形坡
500 400 600
世界地理地形剖面图PPT课件
A．甲
B．乙 C．丙 D．丁
港湾良好，背 风海岸、利于 停泊和抛锚
-
4
读洋流模式图（图3—2）回答 47—49题。
47．图中①②③④四处，盐度最 高的是 C （ ）
A．① B．② C．③D．④ 48．图中①③④⑤四处所在海域 中有世界著名的渔场的是 ( A）
A．① B．③ C．④ D．⑤ 49．关于洋流③流经国家的叙述，正确的是 （D ）
2）图中B、D等山脉的形成是受___美__洲_____板块与_太__平__洋_____
板块挤压抬升而成，因而这一地带火山、地震活动较为频繁。
3）C地区为_地__中__海气候，这里分布有世界最大的微电子工业生产
中心是
。硅谷
4）
AB两山脉之间地区的农业地域类型为 商品谷，物种农植业的粮食作物
主要有
小麦和玉米 。BD两山脉之间地区的农业地域类型
下图是沿60°纬线的地形剖面图
东欧平原
乌
拉
尔
中西伯利亚高原
山 西西伯利Leabharlann 平原东西伯利亚山地波罗的海
伏尔加河 鄂毕河 叶尼赛河 勒拿河
俄罗斯
-
24
120．甲地的地质构造是 A．地垒 B．地堑 C．背斜 D．向斜 121．乙地的正确叙述是 A、居民以黄色人种为主，多信仰伊斯兰教 B．社会稳定，经济高度发达 C．终年温和多雨，有利于畜牧业发展 D．夏季炎热干燥，水资源紧张 122．图中城市是世界最著名的宗教圣地，其名称是 A．梵帝冈 B．圣地亚哥 C．耶路撒冷 D．麦加
116．E所在国家
A．是该洲谷物出口最多的国家 B．农业以种植业为主
C．煤、铁、钾盐产量居世界前列
D．现代化工业发达，新兴工业- 向南部发展
等高线地形图和剖面图
练习3：读上图，图中等高线表示风力堆积的地表形态。
回答：①图中盛行风向为__________风； ②Q对P点的最大相对高度H可以达到多少？ ③该类地形在我国可能广泛分布的地区是______地区。
西北
59<H<60
西北
820
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
步骤４：画垂线
步骤5：画曲线
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
解决问题
80
140
160
180
120
100
0 10米
水平比例尺1:1000
方法一：横向地势比较法 如果对山脊和山谷作横向比较，即图中MN方向和XY方向，我们可以发现，XY方向为中间 两侧 ；MN方向为中间_ 两侧 （高、低） 结论：中间高两侧低—— ；中间低两侧高—— 。 方法二：纵向比较法 如果对山脊和山谷作纵向比较，即图中AB方向和CD方向，我们可以发现，山脊处（CD方向）等高线由 弯向 ；而山谷处（AB方向）等高线由 弯向 。(高处 低处)
Ｎ
甲
乙
５、计划修建一条甲村到乙村的公路应选择蓝色方 案，还是绿色方案，为什么？
地形图与剖面图剖析
地形图与剖面图剖析地形图是着重表示地表起伏变化的普通地图，地貌一般用等高线表示，地物按图式符号加注记表示。
地形图按表现形式分为平面地形图和剖面图两大类，平面地形图根据绘制的手法又分为示意地形图、分层设色地形图和地形素描图。
一、地形剖面图地形剖面图是建立在等高线地形图的基础上绘制而成的，它表示沿地表某一方向垂直切开的剖面图形，用以表示地表起伏的形势。
通过它，可以更直观地看出某条线上地面的起伏和坡度的陡缓，并且还有助于了解野外考察时观察点的透视情况。
地形剖面图是绘制地质剖面图、土壤剖面图、植被剖面图、综合剖面图等各种剖面图的基础。
剖面图试题主要用来考查形象思维、抽象思维、动手绘图以及综合分析问题的能力。
解答此类试题，应该注意解题的步骤，学会将平面地形图转换为立体剖面图。
1.地形剖面图的绘制在等高线地形图上确定剖面线，如画出剖面线AB，按AB的长度绘一条水平线作为剖面基线；确定剖面图的水平比例尺和垂直比例尺（水平比例尺一般与等高线水平比例尺相同，垂直比例尺一般要比水平比例尺大，以便形象地看出地势起伏情况，通常放大5至10倍。
用等高线的高度作纵坐标）；作基线的平行线；在地形图上沿剖面线AB量出相邻两条等高线的距离，如：A～1、1～2、2～3、3～4等的各段距离，并把它们标注在剖面基线上，为1′、2′、3′、4′等；通过基线上1′、2′、3′、4′等各点作基线的垂线；将垂线与基线平行线的交点，用平滑曲线连接起来；在图上做出必要的注记，则剖面图完成。
2.需要熟练掌握地形剖面图各大洲的地形剖面图、中国地势三级阶梯地形剖面图、我国西部沿87°30′E的地形剖面图、美国地形剖面图、沿0°纬线所作的非洲地形剖面图、沿30°S某大陆附近地形剖面图等。
3.判读内容沿某一条纬线，譬如南回归线、北回归线作非洲、南北美洲、大洋洲的地形剖面图，就山脉、高原、平原、植被和自然带、矿产、农业类型及农作物、气候类型及成因等设计提问。
地形剖面图
3．地形剖面图：可以直观反映出沿剖面线_地__势___高低
变化和__坡__度__大小状况。
1.地形剖面图的绘制步骤
步骤
具体内容
确定剖 根据要求在需绘制剖面图的两点之间作出一条直线
面线 确定比 剖面图的水平比例尺多采用原图的比例尺(有特殊要求时除外)；为
了使剖面图所表达的地形起伏更加明显，垂直比例尺一般都要适当 例尺
返回目录
〉〉 命题角度一 地形剖面图中地形部位的确定 (高考经典题)读某地区等高线示意图(单位：m)和地形剖面图(单位：m)，回答1 ～2题。
1.左图中剖面线AB和MN的交点在右侧两剖面图上所对应的位置分别是(
)
D
A.①和③
B.②和③
C.①和④
D.②和④
2.若该区位于一个拟建水库的库区内，当最高蓄水位达海拔150 m时，
3.地形剖面图的基本判读方法 (1)判断地形剖面图是否准确的关键点(如下图)
①看起止点海拔是否准确 A在200～250 m之间，B在250～300 m之间。 ②看极值点是否准确 a在250～300 m之间；b在150～200 m之间；c在350～400 m之间。 ③看地势起伏是否一致 从A到B经过了升高—降低—迅速升高—缓慢降低的过程。
图中剖面线 AB 三次经过同一条河流的河谷。由等高线 分 布 规 律 可 知 河 水 流 向 为 ①→②→③ ， 则 海 拔 高 度 ①>②>③，绘图如下：
2．地形剖面图的判读 (1)判读地形剖面图，主要抓住以下“三看”： ①看形状：可粗略地观察剖面线与其所经过的大的地形 部位(如山峰、鞍部、陡崖)与剖面图是否一致。 ②看关键点的海拔：观察剖面线与等高线交点中的一些 关键点，如起点、中点、终点等，看这些点在等高线图上的 高度与剖面图上的高度是否一致。 ③看最高点和最低点的海拔：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(1)写出甲图中相应的地形部位的名称。
A__________；B__________。
(2)甲图中两座山峰的图上距离为2厘米，实际水平距离是 ________米；乙图中C、D两地的相对高度是 ________米。
(3)甲图中EF段河流的流向是______________。
中国地势三级阶梯地形剖面图 美国地形剖面图
三、地形剖面图的绘制与判读
单位：米
200 100 0 100
200 300
400 300 200 100
0 -100 -200
绘制步骤：
1、确定剖面线，找交点 2、确定比例尺，建立剖面
图坐标系，并在剖面图的 下方，标出水平比例尺和 垂直比例 尺。 3、从等高线图上的剖面线
与每条等高线相交的各 点，分别向下引垂线， 将各点转绘到相应的高 度位置上。
4、将这些点连成平滑的曲线。
水平比例尺 1：5 000 垂直比例尺 1：10 000
小节复习：
读某地等高线(单位：米)地形图，回答1～3题。 1．图中甲、乙两地之间的图上距离约为4厘米，它们之间的实地
距离是1 200米，那么，该图的比例尺应是( ) A．1∶300 B．1∶30 000 C．图上1厘米代表实地距离600米 D.
17．假设当地要修建一个水库蓄水，那么坝址应选在( ) A．A处 B．B处 C．E处 D．F处
18．图中D处是( ) A．陡崖 B．鞍部 C．山谷 D．盆地
4、读某地等高线(单位：米)地形图，完成下列 各题。
(1)A点的海拔为__________米， A、B两点的相对高度为________米。 山顶D的海拔约为__________米。 (2)图中字母代表的地形部位 名称是：E__________，F_____， 虚线AC__________。 (3)从A点和B点出发，分别沿 虚线登上山顶C，坡度较缓的 路线是________。 (4)山顶D位于山顶C的__________方向，山顶C与山顶D之间 的实地距离约为________________米。
(4)乙图中山峰 C 的南、北坡中较陡的是________坡。
地形剖面图
学习目标： 1、了解地形剖面图的概念和作用； 2、学会制做地形剖面图；
自学指导一：
快速阅读教材第28页的文字，并用笔打 记相关的知识，1分钟后找到地形剖面图的 概念和作用。
地形剖面图：是以等高线地形图为基础转绘成的，是沿 等高线地形图某条直线下切而显露出来的地形垂直剖面。
地形剖面图作用：可以更直观地表示地面上沿某一 方向地势的起伏和坡度的陡缓。
