行走马达工作原理
行走马达工作原理引言概述：行走马达是一种用于挪移机器人或者其他设备的关键组件。
它能够将电能转化为机械能，实现设备的运动。
本文将详细介绍行走马达的工作原理，包括其组成部份、工作原理和应用领域。
一、行走马达的组成部份1.1 马达外壳：行走马达的外壳通常由金属材料制成，以提供良好的保护和散热效果。
1.2 电磁线圈：马达内部的电磁线圈是行走马达的核心组件之一。
通过电流的流动，电磁线圈能够产生磁场，从而实现马达的运动。
1.3 磁铁：磁铁是行走马达的另一个重要组成部份。
它能够与电磁线圈产生的磁场相互作用，从而产生力，推动马达的转动。
二、行走马达的工作原理2.1 电流的作用：当电流通过电磁线圈时，线圈内部会产生磁场。
这个磁场会与磁铁相互作用，从而使磁铁受到力的作用。
2.2 磁场的变化：随着电流的变化，电磁线圈内部的磁场也会发生变化。
这个变化的磁场会导致磁铁受到的力发生改变，从而实现行走马达的转动。
2.3 转动的原理：行走马达通常采用交流电源供电，因此电流的方向会定期发生改变。
这使得磁铁受到的力也会不断变化，从而实现马达的旋转运动。
三、行走马达的应用领域3.1 机器人技术：行走马达广泛应用于各类机器人，如工业机器人、服务机器人等。
它能够为机器人提供稳定的动力，实现机器人的挪移和导航功能。
3.2 汽车工业：行走马达也被广泛应用于汽车工业，特殊是电动汽车领域。
它能够为电动汽车提供驱动力，实现汽车的行驶。
3.3 航空航天领域：行走马达在航空航天领域也有重要应用。
它能够为航空器和航天器提供动力，实现飞行和航天任务。
四、行走马达的优势和挑战4.1 优势：行走马达具有结构简单、体积小、功率密度高等优点。
它能够提供高效的动力输出，并且具有较长的使用寿命。
4.2 挑战：行走马达在高速运动和大负载情况下可能会产生较大的磨擦和热量。
此外，马达的精度和稳定性也是需要考虑的挑战。
五、结论行走马达是现代机器人和其他设备中不可或者缺的组件。
行走马达工作原理
行走马达工作原理行走马达是一种常见的机械设备，广泛应用于工业生产和日常生活中。
它的主要功能是将机械能转化为线性运动，使设备能够进行移动。
行走马达的工作原理涉及到电磁感应、磁力和机械传动等多个方面。
1. 电磁感应原理行走马达中的关键部件是电磁铁，它由绕组和铁芯组成。
当通过电流流过绕组时，会在铁芯中产生磁场。
根据法拉第电磁感应定律，当磁场发生变化时，会在绕组中产生感应电动势。
通过控制电流的方向和大小，可以控制磁场的变化，从而实现行走马达的运动。
2. 磁力原理行走马达中的另一个关键部件是永磁体，它通常由多个磁铁组成。
当电磁铁中的电流通过绕组时，会产生磁场，与永磁体的磁场相互作用。
根据洛伦兹力定律，当电流通过绕组时，会在绕组中产生力，该力的方向与磁场和电流的方向有关。
通过控制电流的方向和大小，可以控制力的方向和大小，从而实现行走马达的运动。
3. 机械传动原理行走马达通常通过机械传动装置与其他设备连接，实现驱动力的传递。
常见的机械传动方式包括齿轮传动、链条传动和皮带传动等。
通过合理设计传动装置的结构和参数，可以实现行走马达的高效运动和较大的输出力。
行走马达的工作流程如下：1. 电流输入：通过外部电源将电流输入行走马达的绕组中。
2. 磁场产生：电流通过绕组时，在电磁铁中产生磁场。
3. 磁场作用：磁场与永磁体的磁场相互作用，产生力。
4. 机械传动：通过机械传动装置将力传递给其他设备，实现行走马达的驱动。
需要注意的是，行走马达的工作原理可以根据具体的应用场景和设计要求有所不同。
例如，在电动汽车中使用的行走马达通常采用直流电动机的工作原理，而在工业生产中常用的行走马达则可能采用交流电动机的工作原理。
此外，行走马达的性能和效率也与其结构设计、材料选择和控制方法等因素密切相关。
总结起来，行走马达的工作原理是通过电磁感应、磁力和机械传动等多个方面的相互作用，将电能转化为机械能，实现设备的移动。
了解行走马达的工作原理有助于我们更好地理解其应用和优化设计，提高设备的性能和效率。
行走马达工作原理
行走马达工作原理行走马达是一种用于驱动机械设备行走的装置，广泛应用于工业、农业和交通运输等领域。
它的工作原理基于电磁感应和电动机的原理，通过将电能转化为机械能，实现机械设备的行走运动。
行走马达通常由电动机、减速器、传动装置和控制系统等组成。
下面将详细介绍行走马达的工作原理。
1. 电动机：行走马达采用直流电动机作为动力源。
电动机通过电源提供的电能，将电能转化为机械能，驱动行走马达的运动。
2. 减速器：行走马达中的减速器起到减速和增加扭矩的作用。
电动机输出的转速较高，但行走马达需要的转速较低，因此减速器将电动机的高速旋转转换为行走马达所需的低速旋转。
3. 传动装置：传动装置将减速器输出的低速旋转传递给行走马达的轮轴或链条。
传动装置可以根据实际需求采用齿轮传动、链条传动或皮带传动等形式。
4. 控制系统：行走马达的控制系统负责控制电动机的启停、转向和速度等参数。
控制系统通常由电气控制器和传感器组成，通过感知外部环境和接收操作指令，实现对行走马达的精确控制。
行走马达的工作流程如下：1. 启动：当电动机接收到启动信号后，电源提供的电能将被转化为机械能，电动机开始旋转。
2. 减速：电动机的高速旋转经过减速器的作用，转化为行走马达所需的低速旋转。
减速器根据设定的减速比例，将电动机的转速降低到行走马达所需的转速范围内。
3. 传动：减速器输出的低速旋转通过传动装置传递给行走马达的轮轴或链条。
传动装置将旋转运动转化为直线运动，从而推动机械设备进行行走。
4. 控制：控制系统根据外部环境和操作指令，调节电动机的启停、转向和速度等参数。
例如，当需要改变行走方向时，控制系统会改变电动机的转向，从而改变行走马达的行进方向。
总结：行走马达是一种利用电动机驱动机械设备行走的装置。
它的工作原理基于电磁感应和电动机的原理，通过将电能转化为机械能，实现机械设备的行走运动。
行走马达由电动机、减速器、传动装置和控制系统等组成，通过启动、减速、传动和控制等步骤，实现机械设备的行走功能。
行走马达工作原理
行走马达工作原理行走马达是一种常用于工业机械和车辆中的驱动装置，它能够将液压或者气压能转换为机械能，从而实现机械或者车辆的运动。
行走马达通常由马达本体、转子、定子、油封、轴承和传动装置等组成。
1. 马达本体马达本体是行走马达的核心部份，它通常由外壳、转子和定子组成。
外壳起到支撑和保护内部零部件的作用，同时也起到密封的作用，防止液压或者气压泄漏。
转子是马达中的旋转部份，通常由齿轮或者齿条组成，其作用是将输入的液压或者气压能转变为机械能。
定子是马达中的固定部份，通过定子的定位和控制，使转子能够按照预定的轨迹旋转。
2. 工作原理行走马达的工作原理基于液压或者气压的力学原理。
当液压或者气压通过管道输入马达时，会产生一定的压力，这个压力会作用于马达中的转子。
转子受到压力的作用后，会开始旋转，通过齿轮或者齿条的传动，将转动的力转化为机械能，从而推动机械或者车辆的运动。
3. 油封和轴承为了保证马达的正常运行，油封和轴承起着重要的作用。
油封通常安装在马达的转子轴上，起到密封液压或者气压的作用，防止泄漏。
轴承则用于支撑和定位转子轴，减少磨擦和磨损，保证马达的稳定运行。
4. 传动装置传动装置是行走马达与机械或者车辆其他部件之间的连接装置，它通过齿轮、链条或者联轴器等方式，将马达的旋转力传递给其他部件，实现机械或者车辆的运动。
总结：行走马达是一种将液压或者气压能转换为机械能的驱动装置，通过马达本体中的转子和定子的配合，将输入的液压或者气压能转变为旋转力，再通过油封、轴承和传动装置等部件的配合，将旋转力传递给机械或者车辆，实现其运动。
行走马达在工业机械和车辆中具有广泛的应用，其工作原理的理解对于设计和维护行走马达的工程师来说至关重要。
行走马达工作原理
行走马达工作原理行走马达是一种常用于工业机械和车辆的驱动装置，它能够将液压或气压能转化为机械能，从而实现机械或车辆的行走功能。
行走马达通常由马达本体、减速器和传动轮组成。
1. 马达本体：马达本体是行走马达的核心部分，它通过将液压或气压能转化为旋转运动来驱动机械或车辆。
马达本体通常由转子、定子和缸体组成。
转子是马达内部旋转的部分，它通常由多个齿轮或齿轮组成，通过液压或气压的作用，驱动转子旋转。
定子是马达内部固定的部分，它包裹着转子，并通过密封圈与缸体连接，防止液压或气压泄漏。
缸体是马达内部的外壳，用于容纳转子和定子，并提供支撑和密封功能。
2. 减速器：减速器是行走马达的重要组成部分，它能够减小马达输出转速并增加输出扭矩。
减速器通常由齿轮组成，通过不同大小的齿轮组合来实现减速效果。
齿轮的选择和组合可以根据具体的应用需求进行调整，以实现理想的输出转速和扭矩。
3. 传动轮：传动轮是行走马达的输出部分，通过传动轮将马达输出的旋转运动转化为机械或车辆的行走动力。
传动轮通常由金属制成，具有耐磨、耐腐蚀和高强度的特点。
传动轮通过与地面或轨道的摩擦力来提供牵引力，从而推动机械或车辆的行走。
行走马达的工作原理可以简单概括为以下几个步骤：1. 液压或气压能的输入：通过液压泵或气压泵将液压或气压能输入到马达本体中。
2. 转子旋转：液压或气压能的输入使得转子开始旋转，转子的齿轮或齿轮组与定子的齿轮相互啮合，形成旋转运动。
3. 减速效果：转子的旋转运动通过减速器的作用，减小输出转速并增加输出扭矩。
4. 传动轮转动：减速后的旋转运动通过传动轮的传动，将马达的机械能转化为机械或车辆的行走动力。
5. 行走功能实现：传动轮与地面或轨道的摩擦力提供牵引力，推动机械或车辆实现行走功能。
行走马达的工作原理基于液压或气压能的转化和传递，具有以下优点：1. 高扭矩输出：行走马达经过减速器的作用，能够提供较大的输出扭矩，适用于对扭矩要求较高的应用。
行走马达工作原理

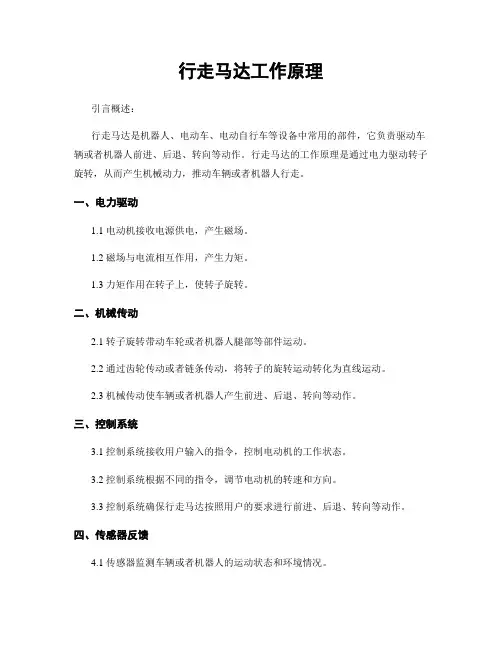

行走马达工作原理引言概述：行走马达是机器人、电动车、电动自行车等设备中常用的部件，它负责驱动车辆或者机器人前进、后退、转向等动作。
行走马达的工作原理是通过电力驱动转子旋转，从而产生机械动力，推动车辆或者机器人行走。
一、电力驱动1.1 电动机接收电源供电，产生磁场。
1.2 磁场与电流相互作用，产生力矩。
1.3 力矩作用在转子上，使转子旋转。
二、机械传动2.1 转子旋转带动车轮或者机器人腿部等部件运动。
2.2 通过齿轮传动或者链条传动，将转子的旋转运动转化为直线运动。
2.3 机械传动使车辆或者机器人产生前进、后退、转向等动作。
三、控制系统3.1 控制系统接收用户输入的指令，控制电动机的工作状态。
3.2 控制系统根据不同的指令，调节电动机的转速和方向。
3.3 控制系统确保行走马达按照用户的要求进行前进、后退、转向等动作。
四、传感器反馈4.1 传感器监测车辆或者机器人的运动状态和环境情况。
4.2 传感器将监测到的信息反馈给控制系统。
4.3 控制系统根据传感器反馈的信息，调整行走马达的工作状态，确保车辆或者机器人安全行驶。
五、能量管理5.1 行走马达需要消耗大量电能，需要合理管理能量。
5.2 使用电池或者超级电容器储存能量，为行走马达提供稳定的电源。
5.3 节能设计和智能控制，提高行走马达的效率，延长电池寿命。
总结：行走马达的工作原理是通过电力驱动、机械传动、控制系统、传感器反馈和能量管理等多个环节的协同作用，实现车辆或者机器人的前进、后退、转向等动作。
了解行走马达的工作原理有助于我们更好地理解和设计电动车、机器人等设备。
行走马达工作原理
行走马达工作原理行走马达是一种常见的机械设备，广泛应用于各种移动设备和机械装置中。
它的工作原理基于电磁感应和磁场的作用，通过控制电流和磁场来实现转动和行走的功能。
行走马达通常由电机、传动装置和控制系统组成。
下面将详细介绍每个部分的工作原理。
1. 电机部分：行走马达通常采用直流电机或步进电机作为驱动力源。
直流电机由电枢和永磁体组成。
当电流通过电枢时，会产生一个磁场，与永磁体的磁场相互作用，产生力矩使电机转动。
步进电机通过改变电流的方向和大小来控制转动步进角度，从而实现行走马达的行进。
2. 传动装置部分：传动装置主要由齿轮、链条和传动带等组成。
电机通过传动装置将转动力传递给行走装置，使其产生行进或转动。
齿轮传动常用于需要较大扭矩和传动比的场合，链条和传动带则常用于需要较长传动距离和平稳传动的场合。
3. 控制系统部分：控制系统是行走马达的大脑，通过控制电流和磁场的变化来实现行走和转向。
控制系统通常由电子元件和传感器组成，例如微处理器、编码器、加速度计等。
通过接收传感器的反馈信号，控制系统可以实时监测行走马达的状态和位置，并根据设定的指令调整电流和磁场的变化，从而实现精确的行进和转向控制。
行走马达的工作原理可以简单概括为以下几个步骤：1. 电流输入：通过电源将直流电流输入到电机的电枢，或者控制步进电机的电流方向和大小。
2. 磁场产生：电流通过电枢产生一个磁场，与永磁体或电磁体的磁场相互作用。
3. 力矩产生：磁场的相互作用产生一个力矩，使电机开始转动。
4. 动力传递：转动力通过传动装置传递给行走装置，使其产生行进或转动。
5. 控制调节：控制系统根据传感器的反馈信号，调整电流和磁场的变化，实现精确的行进和转向控制。
行走马达的工作原理在实际应用中有着广泛的应用。
例如，在机器人领域，行走马达可以用于驱动机器人的轮子或腿部，实现机器人的行走和转向功能。
在工业自动化领域，行走马达可以用于驱动输送带、起重机和机械臂等设备，实现物料的运输和装卸。
行走马达工作原理
行走马达工作原理行走马达是一种用于驱动机械设备移动的关键组件。
它通常由电动机、减速器、传动轴和行走装置组成。
行走马达的工作原理是将电能转化为机械能，通过传动装置将转动力传递给车辆或机械设备，从而实现移动。
1. 电动机：行走马达通常采用直流电动机作为动力源。
电动机通过电流驱动转子旋转，产生转动力。
电动机的转速和扭矩是行走马达的关键参数，不同的应用需要不同规格的电动机。
2. 减速器：电动机输出的转速通常较高，需要通过减速器将转速降低，并增加扭矩。
减速器通常采用齿轮传动的方式，将电动机的高速旋转转换为行走马达所需的低速高扭矩输出。
3. 传动轴：传动轴是连接电动机和减速器的组件，将电动机输出的转动力传递给减速器。
传动轴通常由金属材料制成，具有足够的强度和刚性以承受转动力。
4. 行走装置：行走装置是行走马达的关键部分，它将减速器输出的转动力转化为机械设备的行走力。
行走装置通常由履带、轮子或脚轮等组件组成，根据不同的应用需求选择合适的行走装置。
5. 控制系统：行走马达的工作需要一个控制系统来控制电动机的启停、转速和方向等参数。
控制系统通常由电控柜、传感器和控制器组成。
传感器用于检测行走马达的状态和环境条件，控制器根据传感器的反馈信号来控制电动机的工作。
行走马达的工作原理可以简单概括为：电动机通过减速器和传动轴将电能转化为转动力，然后通过行走装置将转动力转化为机械设备的行走力。
控制系统负责控制电动机的工作参数，以实现行走马达的正常运行和控制。
行走马达广泛应用于各种机械设备，如挖掘机、装载机、推土机、叉车等。
它们在建筑工地、矿山、港口等场景中发挥着重要作用。
行走马达的工作原理的理解对于机械设备的维护和故障排除具有重要意义，只有深入了解行走马达的工作原理，才能更好地保障设备的正常运行和提高工作效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
行走马达工作原理
中大型履带式挖掘机的机重一般都在20t以上，机器的惯性很大，在机器起步和停止的过程中会给液压系统带来比较大的冲击，因此，行走控制系统必须改善以适应这种工况。
行走马达普遍采用高速马达加行星减速机或摆线针轮减速机，而液压马达部分的回路的控制有其特点。
行走马达的控制回路见图1，该马达配备了高压自动变量装置，当挂上高速挡时，回路接手动变速油口来油，推动变速阀左移，使马达变为小排量；如果行驶阻力增大致使油压升高到设定值时，油液推动变速阀右移，马达自动变为大排量低速挡，以增大扭矩。
因此这种马达可以随着行走阻力的变化而自动变换挡位。
除了马达可以变速之外，对马达的控制主要由马达控制阀完成，下面结合结构原理图（见图2）分析其工作原理。
假设A口进油，马达旋转，马达控制阀动作如下：
（1）打开单向阀，液压油进入马达右腔。
（2）液压油通过节流孔进入平衡阀，并使其左移，接通制动器油路，使制动器松开，这个动作还接通了马达B口的回油油路。
（3）液压油通过安全阀的中间节流孔进入缓冲活塞腔，将缓冲活塞推到左侧。
如果此时系统压力超过此安全阀的设定压力（10.2MPa），安全阀将在瞬间打开，起到缓冲作用。
（4）如果马达超速（例如下坡时），泵来不及供油，则使A口压力降低，平衡阀在弹簧力作用下向右移动，关小马达的回油通道，从而限制马达的转速。
注意到行走马达控制阀内部有2个结构完全相同的安全阀（见图3和图4），它们在挖掘机开始行走以及制动时将起到重要的缓冲作用。
下面分析它的工作原理。
当A 口不供油时平衡阀回到中位，由于机器惯性的影响使马达继续旋转，马达的功能转换为泵。
由于平衡阀的封闭致使B口压力升高，压力油通过左安全阀中间的节流孔进入缓冲腔，推动缓冲活塞右移，同时打开左安全阀向A腔补油。
当缓冲活塞移动到最右端后，B 腔压力上升，左安全阀完全关闭。
如果压力进一步升高，B腔压力作用在右安全阀上，它限制了马达的最高压力（41.2MPa），此压力就是最大制动压力。
两个安全阀并联，当马达刚开始停止转动时，B腔的压力作用在左安全阀的a口（整个圆面积上），阀杆左移，将油泄到b口（注意b口与马达控制回路的A口相通）。
当缓冲活塞移到最右端后，c口压力上升，由于阀杆的直径差，在弹簧力和压差作用下阀杆右移，左安全阀关闭。
此时的压力叫做一级压力。
这个过程很短暂，目的是消除B口的脉冲压力，防止A口吸空。
左安全阀完全关闭后，马达B口的压力作用在右安全阀的b口（大
直径减去小直径的环形面积），将油泄到a口（注意a口与马达的A
口相通），这个压力叫做二级压力，也就是最大制动压力。
由此可以看出，尽管两个安全阀完全一样，但由于油压的作用面
积不同，因此阀的开启压力也不同，组合使用后的时间—压力变化曲
线见图5，这样的结构布置非常巧妙。
从整个过程分析可以看出，开始行走时该阀也有一个短暂的打开过程，但是马上就关闭了，起到了启动平稳，制动时吸收压力脉冲的作用。
另有一种安全阀，其结构原理见图6。
它在普通直动式安全阀的基础上增加了可移动的减振活塞，采用了改善阀性能的节流措施。
压力油经过节流孔进入阀芯内部，再经过节流孔和阀芯通道到达减振活塞产生的推力达到外弹簧的预紧力时压缩外弹簧，使减振活塞右移，同时锥阀打开溢流，这个过程减小了系统的压力冲击。
系统压力升高到内外并联弹簧决定的设定值时，锥阀全部打开溢流。
这种阀的时间—压力变化曲线见图7。
