双电源自动切换系统的设计
双电源自动转换开关工作原理
双电源自动转换开关工作原理
双电源自动转换开关是一种新的双电源技术，它可以根据电源的
可用性自动将电路从一个电源转换到另一个电源。
双电源自动转换开
关减少了系统故障并保护了负载，通常应用于电力系统，生活人家，
运营商，工厂，学校，医院，航空公司等。
双电源自动转换开关由一个微处理器（MCU），I/O口，电源管理单元（PMU），时钟源，内部EEPROM存储器以及其它电路组件组成。
微处理器负责处理具体的任务，如拓扑激活，检测输入电源的可用性，监测功耗，激活输出等。
I/O口提供与外部电路之间的信号传输，例如重置信号，故障信号，电源状态等。
而PMU负责管理双电源之间的切换，内部EEPROM用来存储双电源的参数记录，时钟源则用来同步双电
源之间的时钟。
在双电源转换的过程中，首先微处理器会对电源的可用性进行检测，如果发现第一个电源不可用，则由PMU在第一个电源与第二个电
源之间切换，而I/O口用来提供输出信号以及接收负载的状态信号，
最后内部EEPROM用来记录切换电源的信息。
双电源自动转换开关能有效地保护系统免受电源不可用造成的损害，同时也为用户提供了更好的使用体验。
在今天，双电源自动转换
开关不仅限于企业级和运营商级，它也可以应用于小型的装置，如家
庭或室内的小型设备，使其能够受益于双电源自动转换开关的所有功能。
双电源自动转换开关.完整版PPT资料
3.3 两路电源在转换过程中存在电源叠加问题 PC级ATSE充分考虑了这一因素。PC级ATSE的电气间隙、爬电距离一般断路器
的电 气间隙、爬电距离的180％、150％(标准要求)。因而PC级ATSE．全性更好。
3.4 触头材料的选择角度不同 断路器常常选择银钨、银碳化钨材料配对，这有利于分断电弧，但该类触头材料 易氧化，备用触头长期暴露在外，在其表面易形成阻碍导电、难驱除的氧化物， 当备用触头一但投入使用，触头温升增高易造成开关烧毁甚至爆炸；而PC级
控制器（也分两种） 由传统的电磁式继电器构成 数字电子型智能化产品
1.2 现在市场—双电源厂家
PC级：美国ASCO、ONAN、GE；日本爱知、高田；法国溯高美；广东奇正； 北京第一电器等
CB级：德国穆勒；施耐德万高；天津百利低压电器；常熟开关厂等
2、国内双电源的市场发展
2.1 国内双电源切换开关产品发展分为 2.2 双电源的产品分类 以下四代：
因而PC级ATSE．全性更好。
1 ATSE一般由两部分组成
PC级：美国ASCO、ONAN、GE；
2、产品结•构及性众能所对比周知，应急电源系统的平稳转换，即系统从常用电源转换到备用
。 CB级是由断路器组成，而断路器是以分断电弧为己任，要求机构快速脱扣一般采
55、 、智智能能双双电电源源自自电动动源转转换 换或装装置置从系系备统统AA用TTSSEE电应应用用源场场重合合（（新一一、、返二二回级级负负至荷荷））常用电源，是非常必要的
电源进行供电；当市用电源恢复正常时， ATS经过一定时间延时后 ，先断开发电 机侧触头，再闭合市电侧触头，从发电
机电源侧回切至市电侧供电，转换完成 后 ，ATS将发送信号关闭发电机。
双风机双电源自动切换管理制度
双风机双电源自动切换管理制度
是指在风机系统中使用两个电源，通过自动切换装置实现在一个电源故障时自动切换到另一个电源，以保证风机系统的连续运行和可靠性。
一、切换条件
1. 当一个电源发生故障或停电时，自动切换装置会检测到信号，并启动切换操作。
2. 在切换过程中，应保证风机系统的负载不会出现中断，切换时间应控制在合理范围内。
二、切换操作
1. 切换操作需要经过授权人员的确认，并按照操作规程进行操作。
2. 在切换过程中，应对电源进行检查，确保电源正常并符合要求。
三、切换设备维护
1. 切换设备需要定期进行维护保养，确保其正常工作。
2. 在维护过程中，应对设备进行检查和测试，并记录相关数据。
四、备份电源
1. 备份电源应与主电源相互独立，分别供应风机系统的不同部分。
2. 备份电源应定期进行检查和测试，确保其正常工作。
五、应急演练
1. 定期进行应急演练，测试系统切换的可靠性和故障处理的能力。
2. 演练结束后，对演练过程和结果进行总结和分析，并提出改进建议。
六、记录和审查
1. 对每次切换操作和维护保养进行记录，并保存相关数据和文件。
2. 定期对记录进行审查，发现问题及时处理，并进行改进。
以上是双风机双电源自动切换管理制度的主要内容，通过严格执行该制度，可以确保风机系统的连续运行和可靠性。
发电机双电源自动转换开关工作原理
发电机双电源自动转换开关工作原理随着电力需求的不断增加，电力系统的可靠性和稳定性变得越来越重要。
在电力系统中，发电机双电源自动转换开关是保证电力系统可靠性和稳定性的重要设备之一。
本文将介绍发电机双电源自动转换开关的工作原理。
一、发电机双电源自动转换开关的概述发电机双电源自动转换开关是一种自动化电气设备，通常用于配电系统中。
它能够在主电源故障或失效时，自动切换到备用电源，以保证电力系统的连续供电。
发电机双电源自动转换开关通常由控制单元、电动机驱动机构、机械传动机构、接触器、保险丝等组成。
二、发电机双电源自动转换开关的工作原理发电机双电源自动转换开关的工作原理是，当主电源正常供电时，控制单元通过接触器将电源连接到负载上。
同时，备用电源也通过接触器与负载相连，但是备用电源处于关闭状态，不供电。
当主电源失效或故障时，控制单元会接收到信号，自动启动备用电源。
控制单元通过电动机驱动机构和机械传动机构，控制接触器的开合，以切换电源。
当备用电源开始供电时，控制单元会自动断开主电源，同时接通备用电源，保证电力系统的连续供电。
当主电源恢复正常供电时，控制单元会自动断开备用电源，同时接通主电源，以恢复电力系统正常运行。
三、发电机双电源自动转换开关的优点1、自动化程度高：发电机双电源自动转换开关能够实现自动切换电源，无需人工干预，提高了电力系统的可靠性和稳定性。
2、切换速度快：发电机双电源自动转换开关的切换速度非常快，可以在几毫秒内完成电源切换，保证了电力系统的连续供电。
3、使用寿命长：发电机双电源自动转换开关采用高品质的材料和先进的制造工艺，具有较长的使用寿命。
4、安全性高：发电机双电源自动转换开关具有较高的安全性能，能够保证电力系统的安全运行。
四、发电机双电源自动转换开关的应用领域发电机双电源自动转换开关广泛应用于配电系统、工业自动化控制系统、医疗设备、电信设备、交通信号设备等领域。
在这些领域中，电力系统的可靠性和稳定性对设备的正常运行起着至关重要的作用。

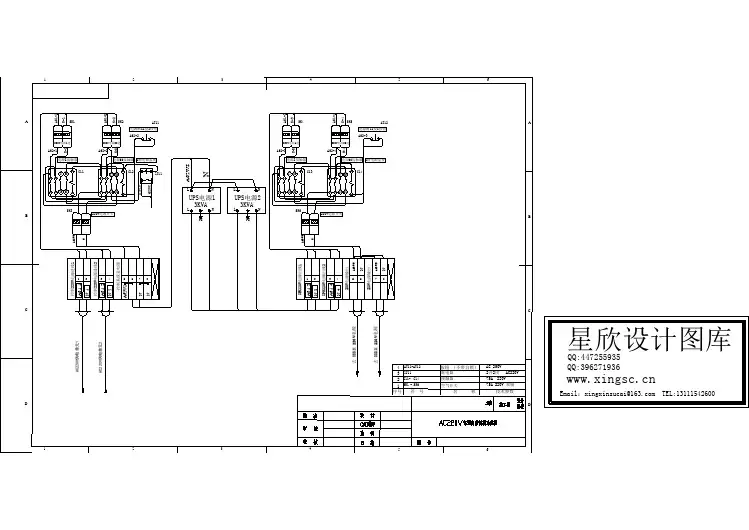

某标准型AC220V双电源自动切换电气系统原理设计CAD图纸
市电与柴油发电机双电源自动切换的设计与实现
市电与柴油发电机双电源自动 切换的设计与实现
□耿贵林( 甘肃省新闻出版广电局天水广播转播台ꎬ甘肃 天水 ７４１０００)
摘 要:主要介绍了市电柴油发电机双回路供电实现自动化切换ꎬ在市电故障时快速准确切换至柴油发 电机供电ꎬ市电正常后恢复市电供电ꎬ柴油发电机冷却后可靠关闭ꎮ 通过 ＡＴＳ 开关及附属继电器与柴 油发电机控制器有机的结合ꎬ设计出市电、柴油发电机自动切换系统ꎮ 经单位一年时间的运行ꎬ经受了 多次停电考验ꎬ极大地缩短停播时间ꎬ很好地执行了广播电视播出系统“ 不间断、高质量、既经济、又安 全” 方针ꎬ也符合广播电视追求零停播的目标ꎮ 关键词:ＡＴＳꎻ双电源ꎻ切换装置ꎻ５１１０ 控制器ꎻ安装ꎻ调试
电机自动切换ꎬ从设计思路、实现方案、器件选型、安装
方案一:由 ＡＴＳ 智能控制器、ＡＴＳ 开关和 ５１１０ 控
调试、改造效果、运行维护等方面进行论述ꎮ
制器组成自动切换系统ꎮ ＡＴＳ 智能控制器可精确监测
１ 设计思路 从我台现有供配电设备实际情况出发ꎬ最大限度
利用现有设备ꎬ减少配套设备数量ꎬ降低改造成本ꎬ提 高切换系统运行的可靠性ꎮ 继续使用英国深海 ５１１０ 控制器( 简称“５１１０ 控制器” ꎬ下同) ꎬ由 ５１１０ 控制器监 控发电机的运行ꎬ应尽量选用控制电压为 ＡＣ２２０ Ｖ / ３８０ Ｖ 的切换开关ꎬ如必须选用直流控制电源ꎬ应选用 控制电压等级为 ＤＣ２４ Ｖ 的切换开关ꎬ由发电机电瓶 直接供电ꎬ避免另配直流稳压电源而增加配套设备ꎮ 图 １ 为设计思路ꎬ来实现自动化切换ꎮ
甚至更长时间ꎬ已不能满足需要ꎬ必须要对手动切换方 再定ꎮ
式进行自动化升级改造ꎬ排除人为手动操作的不一致 ２ 实现方案
性影响ꎬ最大限度地缩短切换时间பைடு நூலகம்提高供配电系统的
双电源自动切换系统的设计_项新建
浙江科技学院学报,第19卷第4期,2007年12月Journal of Zhejiang University of Science and Technology Vol.19No.4,Dec.2007收稿日期:2007209205基金项目:浙江省科技计划重点资助项目(2006C21023)作者简介:项新建(1964— ),男,浙江永康人,教授,硕士,主要从事智能控制技术和装备研究。
双电源自动切换系统的设计项新建,胡剑挺(浙江科技学院自动化与电气工程学院,杭州310023)摘 要:双电源供电系统的自动切换是一个实时性和可靠性要求很高的控制系统。
针对不间断供电的需求,运用采样、比较的工作原理和方法,提出了一种以P89c591微控制器为主控芯片的双电源供电自动切换系统的智能优化解决方案。
根据不同的情况实现对电源故障状况的准确判断和快速切换,完成主、备电源间转换,以保持供电的连续性。
文中给出了系统硬件电路框图和软件流程及试验结果。
关键词:双电源供电;自动切换;智能控制中图分类号:TP273.5 文献标识码:A 文章编号:167128798(2007)0420277204Design of Double Pow er Supply Autom atic Switch SystemXIAN G Xin 2jian ,HU Jian 2ting(School of Automation and E lectrical Engineering ,Zhejiang University of Science and T echnology ,Hangzhou 310023,China )Abstract :Double 2power supply automatic switch system requires high reliability and real 2time.According to need of non 2stop supplying ,an intelligent optimized scheme of double 2power supply automatic switch system is p ropo sed wit h microcont roller P89c591as main chip by sampling and comparing in t his system.System permit s users to have different settings according to distri 2bution network and load conditions ,to switch main power to reserve power according to different breakdowns.So t he continuity of power supply is ensured by correct evaluation and fast switch of power source conditions.System hardware diagrams ,software procedures and test result s are pro 2vided in t he paper.K ey w ords :double 2power supply ;automatic switch ;intelligent cont rol 作为对连续供电的一种保障,双电源自动切换开关电器(A TSE )已广泛应用于各种重要的场所,如电梯、消防、地铁、医院、邮电通讯、电视台、工业流水线等。
双电源自动切换开关(ATS)在站用电系统中的应用分析电子教案
双电源自动切换开关( ATS) 在站用电系统中的应用分析双电源自动切换开关(ATS)在站用电系统中的应用分析摘要：文章首先对双电源自动切换开关的作用进行简要分析，在此基础上对双电源自动切换开关在站用电系统中的应用进行论述。
期望通过本文的研究能够促进双电源自动切换开关的推广应用有所帮助。
关键词：双电源自动切换开关站用电系统应用1•双电源自动切换开关的作用分析双电源自动切换开关简称ATS，它是一种可以完成主电源与备用电源之间自动切换的元器件。
如图1所示。
ATS的特点主要体现在如下几个方面：一是主备电源的快速切换；二是单个ATS的作用相当于两台断路器，投资成本低；三是ATS具有机械和电气两种联锁方式，从而使其具备更高的可靠性。
在站用电系统中，ATS最为主要的作用就是实现主电源与备用电源之间的自动切换，通常情况下，ATS只需要承受来自于电器设备的负荷电流，而当用电设备出现故障时，如过负荷、短路等，该用电设备的控制装置将会切断其主回路，从而确保设备的安全，当加装ATS之后，该电器设备将不再需要保护装置，换言之，可以省去断路器或是熔断器对该设备的保护控制。
对于ATS而言，其操作机构的型式有两种，一种是单电磁线圈，另一种是双电磁线圈，虽然这两种型式有所差别，但所能达到的效果却大体相同。
电器设备负荷侧的主回路通常都是与主电源侧进行连接，若是主电源侧出现故障导致断电时，ATS 会自动将电器设备负荷侧的主回路与备用电源侧进行连接，这样便可以确保供电不间断，从而使电器设备保持正常运行。
为满足各种不同场合的使用需要，ATS 有两种控制方式，一种是手动控制，另一种是自动控制，前者常被用于无负荷分合的检修场合。
2. ATS在站用电系统中的应用2.1站用电系统中常用的ATS目前，在站用电系统中较为常用的ATS有RWQ4系列和JXQ5系列，下面分别对这两个系列的ATS在站用电系统中的应用进行分析。
（1）RWQ4系列ATS的应用。
