直流稳压电源设计报告multisim
基于Multisim12可调直流稳压电源设计与仿真
基于Multisim12可调直流稳压电源设计与仿真李洋洋【摘要】通过Multisim12虚拟电子实验平台对可调直流稳压电源进行设计，并利用虚拟仪表测量电路参数、分析电路性能、完善电路设计。
经仿真测试，该可调直流稳压电源性能良好、工作可靠，输出电压和电流、稳压系数等重要性能指标均满足电工电路实验对直流电源的需要。
运用Multisim12设计电路，有效地提高了设计速度，节省了设计时间，降低了设计成本。
%We design the adjustable DC stabilized voltage supply based on Multisim12 virtual electronic experimental platform, and use virtual instrument measure circuit parameters,analyze circuit performance and improve the design.Through simulation test, the voltage supply is good performance and reliable.The important performance indexes of voltage supply meet the requirement of elec-tric circuit experiments,such as output voltage and current,voltage stability coefficient,ing Multisim12 design circuit effective-ly improve the design speed,save design time,and reduce the design cost.【期刊名称】《实验科学与技术》【年(卷),期】2016(014)005【总页数】4页(P41-43,78)【关键词】Multisim12;直流稳压;实验电源;仿真测试【作者】李洋洋【作者单位】辽宁工业大学工程训练中心，辽宁锦州 121001【正文语种】中文【中图分类】TM02电工电路实验中，常需要直流电源供电，本文根据实验教学需求，设计了一款以集成器件为核心的可调直流稳压电源，电压0～30 V连续可调，并使用Multisim12虚拟电子实验平台对设计方案进行仿真分析［1］、电路优化改进，极大地提高了设计速度，降低了设计成本［2］。
基于Multisim 13的直流稳压电源仿真与设计
题目：基于Multisim 13的直流稳压电源仿真与设计目录摘要 (1)英文摘要 (2)引言 (3)正文 (4)1制定设计方案 (4)2电路仿真设计 (5)2.1实验平台概述 (5)2.2实验设计 (5)2.2.1电源变压器的选择 (5)2.2.2整流电路的选择 (7)2.2.3滤波电路的选择 (8)2.2.4稳压电路的选择 (10)3实验结果与分析 (13)3.1输出电压仿真测试 (13)3.2输出稳压仿真测试 (13)结论 (14)参考文献 (15)摘要此实验以固定式集成稳压器LM317H为核心，设计了一款2~30V可调直流稳压电源。
使用EDA仿真软件平台Multisim13分别对变压器、整流电路、滤波电路和稳压电路进行参数设置和仿真模拟分析，通过仿真软件中的示波器和万用表来测试电路的波形和电压、电流的变化，分析设计电路的性能，完成对电路元件参数调节。
此次仿真实验摈弃了所有略显复杂的元器件，只用及其易懂且市面通用的简单元器件，大大的减少了设计成本。
实验数据表明，设计的可调直流稳压电源性能良好、工作可靠，输出电压、输出电流、稳压系数均满足技术指标，可以满足实验设备对不同直流电压的需要。
运用Multisim13设计电路，有效地提高了设计速度和数据精度，节省了设计时间，降低了设计成本。
关键词：Multisim；直流稳压；仿真AbstractA way of designing adjustable power supply which was based on fixed type stabilized voltage integrated circuits is presented in this paper. EDA software platform, Multisim 13 was used to simulate and analyze the design process of power supply, and then circuit elements is adjust-ed by observating and testing circuit characteristics, analysising the performance of the circuit through virtual instrument and instru-ment. The experimental data show that the test for the prototype has proved that this type of power supply is good in performance, reliable in work,meeting the design requirements of output voltage, output current, stabilized voltage coefficient and output ripple voltage, as well as multi-DC requirements for experimental ing Multisim13 design circuit effective-ly improve the design speed,save design time,and reduce the design cost.Key words:Multisim; DC stabilized voltage; Simulation引言在目前的生产和生活中充斥着大量的电子设备，而绝大多数的电子设备都必须依靠稳定的电压才可以正常的工作。
基于Multisim12的直流稳压电源设计与仿真

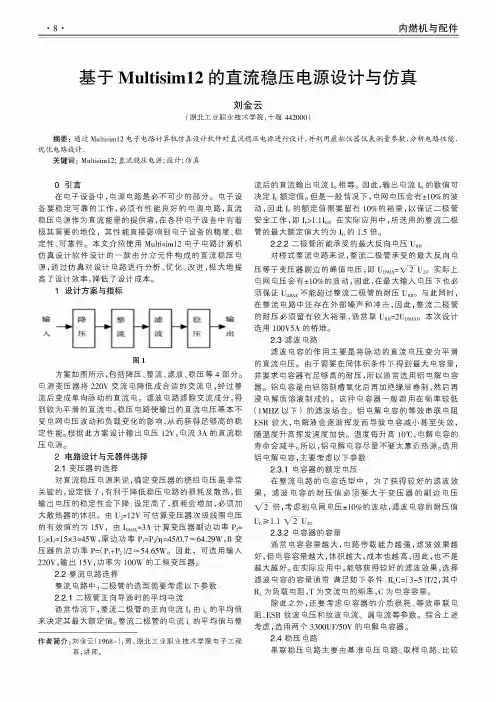

内燃机与配件基于Multisim12的直流稳压电源设计与仿真刘金云(湖北工业职业技术学院，十堰442000)摘要：通过Multisiml2电子电路计算机仿真设计软件对直流稳压电源进行设计，并利用虚拟仪器仪表测量参数、分析电路性能、优化电路设计。
关键词：Multisim12;直流稳压电源;设计;仿真0引言在电子设备中，电源电路是必不可少的部分。
电子设 备要稳定可靠的工作，必须有性能良好的电源电路，直流 稳压电源作为直流能量的提供者，在各种电子设备中有着 极其重要的地位，其性能直接影响到电子设备的精度、稳 定性、可靠性。
本文介绍使用Multisiml2电子电路计算机 仿真设计软件设计的一款由分立元件构成的直流稳压电 源，通过仿真对设计电路进行分析、优化、改进，极大地提 高了设计效率，降低了设计成本。
1设计方案与指标图1方案如图所示，包括降压、整流、滤波、稳压等4部分。
电源变压器将220V交流电降低成合适的交流电，经过整 流后变成单向脉动的直流电，滤波电路滤除交流成分，得 到较为平滑的直流电，稳压电路使输出的直流电压基本不 受电网电压波动和负载变化的影响，从而获得足够高的稳 定性能。
根据此方案设计输出电压12V，电流3A的直流稳 压电源。
2电路设计与元器件选择2.1变压器的选择对直流稳压电源来说，确定变压器的绕组电压是非常 关键的，设定低了，有利于降低稳压电路的损耗及散热，但 输出电压的稳定性会下降；设定高了，损耗会增加，必须加 大散热器的体积。
由U2=12V可估算变压器次级线圈电压 的有效值约为15V，由If)_M A x=3A计算变压器副边功率P2= U2x I2=15x3=45W,原边功率 Pi=P2/浊=45/0.7抑64.29W，B 变压器的总功率P=(P1+P2)/2抑54.65W。
因此，可选用输入 220V，输出15V，功率为100W的工频变压器。
2.2整流电路选择整流电路中，二极管的选型需要考虑以下参数：2.2.1二极管正向导通时的平均电流通常情况下，整流二极管的正向电流I f由ic的平均值 来决定其最大额定值。
基于multisim的多路输出直流稳压电源设计
基于multisim的多路输出直流稳压电源设计【摘要】设计一种多路输出的直流稳压电源。
通过对220V电网电压进行降压、整流、滤波，并以三端可调和固定输出的集成稳压器稳压，得到多路电压输出。
设计中依据Multisim仿真，通过不断调试修改电路参数，取得了理想的设计效果。
该电源可以满足多种工作电压系统的需求，并在实际中得到很好地使用，具有很强的实用价值。
【关键词】Multisim仿真;稳压电源;多路输出1.引言在电子电路和电子设备中常常需要各种不同电压的直流电源，但有些电源只有某一固定电压输出，或有些电源体积偏大，给一些便携式电子产品及小型的电子系统使用带来不变，基于此本设计研究一种多输出便于携带的直流稳压电源，它将电网交流电变为各种需要的直流稳压电源。
为保证设计实现，电路基于Multisim仿真进行设计。
Multisim是美国国家仪器公司推出的原理电路设计、电路功能测试的虚拟仿真软件，它具有较为详细的电路分析功能，可以设计、测试和演示各种电子电路。
2.设计任务及方案设计多路输出直流稳压电源，即输出±（1.25V～20V）任意可调电压;输出±12V电压;输出±5V电压。
设计的直流稳压电源由电源变压器、整流电路、滤波电路和稳压电路四部分组成，如图1所示。
其各部分主要完成的作用是：电源变压器将交流电网电压u1变为合适的交流电压u2;整流电路将交流电压u2变为脉动的直流电压u3;滤波电路将脉动直流电压u3转变为平滑的直流电压u4;稳压电路清除电网波动及负载变化的影响，保持输出电压uo的稳定。
图1 直流稳压电源框图3.单元电路设计3.1 变压器降压和整流电路220V交流电首先要降压，以得到合适的电压值，其降压和整流电路如图2所示。
根据设计任务，需要降压电路具有2路输出，电源变压器可选一次输入220V AC，二次输出2个绕组均为20V，其A点仿真波形如图3所示，图中两条曲线分别为输入交流电压波形和降压后的波形，A点相位与输入相同，B点相位与输入相反。
直流稳压电源Multisim仿真资料
c、桥式整流
图13直流稳压电源仿真图-桥式整流电路
按照上图要求连好电路图，设定好相关参数，点击运行，测量变压器副边交流电压（AC+）的有效值及整流电压（ZL）有效值，填入下表。
变压器副边电压
AC+（V）
整流电压
ZL（V）
使用示波器观察变压器副边交流电压（AC+）与整流电压（ZL）的大小与相位的关系，画在下图中，并标出各自名称。
图10变压器副边交流电压（AC+）及整流电压（ZL）波形
b、全波整流
图11直流稳压电源仿真图-全波整流电路
按照上图要求连好电路图，设定好相关参数，点击运行，测量变压器副边交流电压（AC+）的有效值及整流电压（ZL）有效值，填入下表。
变压器副边电压
AC+（V）
整流电压
ZL（V）
使用示波器观察变压器副边交流电压（AC+）与整流电压（ZL）的大小与相位的关系，画在下图中，并标出各自名称。
使用示波器观察稳压电路输出直流电压（WENBO），画在下图中。
图21稳压电路输出直流电压（WENBO）波形
使用示波器观察稳压电路输出纹波电压（WENBO），画在下图中。
图21稳压电路输出纹波电压（WENBO）波形
(5)直流稳压电源原理图
(6)直流稳压电源仿真图
5.8直流稳压电源Multisim仿真
1.Multisim仿真软件简介
EDA（就是“Electronic Design Automation”的缩写）技术已经在电子设计领域得到广泛应用。发达国家目前已经基本上不存在电子产品的手工设计。一台电子产品的设计过程，从概念的确立，到包括电路原理、PCB版图、单片机程序、机内结构、FPGA的构建及仿真、外观界面、热稳定分析、电磁兼容分析在内的物理级设计，再到PCB钻孔图、自动贴片、焊膏漏印、元器件清单、总装配图等生产所需资料等等全部在计算机上完成。
基于Multisim的电源设计实验报告

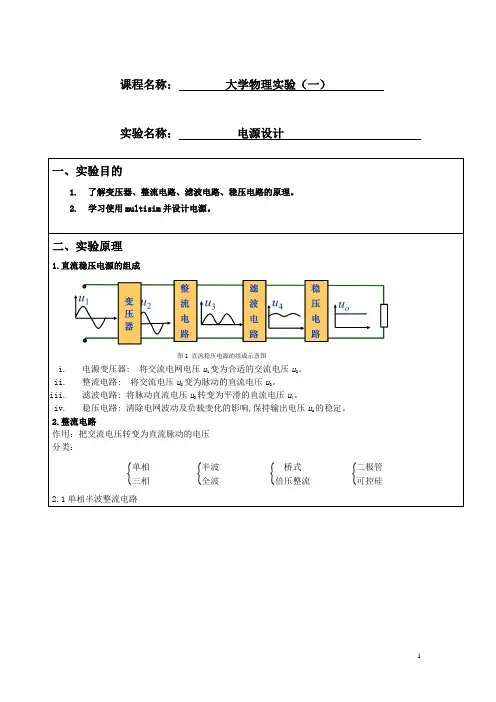

课程名称： 大学物理实验（一）实验名称： 电源设计二、实验原理1.直流稳压电源的组成图1 直流稳压电源的组成示意图i. 电源变压器: 将交流电网电压u 1变为合适的交流电压u 2。
ii. 整流电路: 将交流电压u 2变为脉动的直流电压u 3。
iii. 滤波电路: 将脉动直流电压u 3转变为平滑的直流电压u 4。
iv. 稳压电路: 清除电网波动及负载变化的影响,保持输出电压u o 的稳定。
2.整流电路作用：把交流电压转变为直流脉动的电压 分类：{单相三相 {半波全波 {桥式倍压整流 {二极管可控硅2.1单相半波整流电路图2 单相半波整流电路电路图图3 单相半波整流电路波形图由图2可知，输出电压在一个工频周期内，只是正半周导电，在负载上得到的是半个正弦波。
负载上输出平均电压为V0=V L=12π∫√2πV2sinωt d(ωt)=√2πV2=0.45V2 (1)流过负载和二极管的平均电流为I D=I L=√2V2πR L =0.45V2R L (2)二极管所承受的最大反向电压为V Rmax=√2V2 (3)2.2单相桥式整流电路图4 单相桥式整流电路电路图图5 单相桥式整流电路波形图输出电压是单相脉动电压。
通常用它的平均值与直流电压等效。
输出平均电压为V0=V L=1π∫√2πV2sinωt d(ωt)=2√2πV2=0.9V2 (4)流过负载的平均电流为I L=2√2V2πR L =0.9V2R L (5)流过二极管的平均电流为I D=I L2=√2V2πR L=0.45V2R L (6)二极管所承受的最大反向电压为V Rmax=√2V2 (7)单相桥式整流电路的效率较高，总体性能优于单相半波和全波整流电路，故广泛应用于直流电源之中。
3.滤波电路图6 滤波电路作用示意图滤波电路的结构特点: 电容与负载R L 并联，或电感与负载R L串联。
并且电容滤波适用于小电流，电流越小滤波效果越好；电感滤波，适用于大电流，电流越大滤波效果越好。
基于Multisim的直流稳压电源设计
基于Multisim的直流稳压电源设计Multisim2001是电子电路设计与仿真方面的EDA软件。
由于Multisim2001的最强大功能是用于电路的设计与仿真，因此称这种软件叫做虚拟电子实验室或电子工作平台。
在任一台计算机上，利用Multisim2001均可以创建《电子技术基础》虚拟实验室，从而改变传统的教学模式，学生可把学到的《电子技术基础》知识，应用Multisim2001电路仿真软件进行验证。
例如串联型直流稳压电源的设计，该系统是由整流、滤波和稳压三部分组成，桥式整流电路加上电容滤波后，使输出的波形更平滑，稳压部分，一般有四个环节：调整环节、基准电压、比较放大器和取样电路。
当电网电压或负载变动引起输出电压Uo变化时，取样电路将输出电压Uo的一部分馈送给比较放大器与基准电压进行比较，产生的误差电压经放大后去控制调整管的基极电流，自动地改变调整管的集一射极间电压，补偿Uo的变化，从而维持输出电压慕本不变。
1. 直流稳压电源设计设计并制作串联型直流稳压电源，其输出电压UO=10V，输出调整范围为8～12V，额定输出电流IL=100 mA，电网电源波动±10％，稳压系数Sr<0.05，输出电阻RO=0.05。
工作温度为25～40℃。
1.1 初选电路根据设计题目要求，输出电流为100mA较大，所以选用由两个三极管组成的复合管，从稳压调节范围考虑，选择带有可变电阻器的取样电路，由此初选一个电路原理图如图1，通过参数计算和仿真测试，再重新考虑所选电路，使之满足要求。
最后在调试过程中进一步确定电路及元件参数。
1.2 元件参数选择1.2.1 整流滤波电路采用桥式整流，电容滤波电路。
为了保证调整管始终工作在放大区，需要有一定的管压降，根据计算得出U1=15V。
考虑到IL=100mA，加上通过R6、稳压管VZ的电流(取10mA)，取样电路的电流(取20mA)。
经过整流二极管的电流ID=130mA。
multisim直流稳压电源仿真实验报告
multisim直流稳压电源仿真实验报告Multisim 直流稳压电源仿真实验报告一、实验目的本次实验旨在利用 Multisim 软件对直流稳压电源进行仿真，深入理解直流稳压电源的工作原理、性能特点以及电路参数对输出电压稳定性的影响。
通过实验，掌握直流稳压电源的设计、调试和分析方法，提高对电子电路的实际应用能力。
二、实验原理直流稳压电源通常由电源变压器、整流电路、滤波电路和稳压电路四部分组成。
电源变压器的作用是将市电交流电压变换为适合整流电路的交流电压。
整流电路将交流电压转换为单向脉动直流电压，常见的整流电路有半波整流、全波整流和桥式整流等。
滤波电路用于滤除整流输出电压中的交流成分，使输出电压变得平滑。
常见的滤波电路有电容滤波、电感滤波和复式滤波等。
稳压电路的作用是在电网电压波动或负载变化时，保持输出直流电压的稳定。
常用的稳压电路有串联型稳压电路、并联型稳压电路和集成稳压器等。
三、实验内容与步骤1、电路设计在 Multisim 软件中，根据直流稳压电源的原理，选择合适的元器件，设计一个输出电压为＋5V 的直流稳压电源电路。
电路包括电源变压器、桥式整流电路、电容滤波电路和三端稳压器7805 组成的稳压电路。
2、元器件参数选择电源变压器：初级输入交流电压为 220V，次级输出交流电压为 9V。
整流二极管：选用 1N4007 型二极管。
滤波电容：选用电解电容，容量为1000μF，耐压值为 16V。
三端稳压器 7805：输入电压范围为 7 25V，输出电压为 5V，最大输出电流为 15A。
3、电路连接与仿真将设计好的电路元器件按照原理图进行连接。
启动Multisim 软件的仿真功能，观察电路的输出电压波形和数值。
4、电路参数调整与优化改变滤波电容的容量，观察输出电压的纹波变化。
调整负载电阻的大小，观察输出电压的稳定性。
四、实验结果与分析1、输出电压波形仿真结果显示，未经滤波的整流输出电压为单向脉动直流电压，其纹波较大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西安文理学院机械与材料工程学院专业课程设计报告专业班级测控技术与仪器一班课程电子技术课程设计题目直流稳压电源的设计学号学生姓名指导教师2017年3月西安文理学院机械与材料工程学院课程设计任务书学生姓名 11 专业班级 15级测控技术与仪器1班学号2807150120指导教师 22 职称讲师教研室测控课程电子技术课程设计题目直流稳压电源的设计任务与要求使用Multisim仿真软件，设计一个采用220V，50Hz交流电网供电，固定输出的集成稳压电源，其指标为UO =+12V； IOmax=800mA。
设计要求：(1) 设计系统总体框架(2) 设计电路(3) 绘制电路图并仿真(4) 撰写设计报告开始日期 2017.3.10 完成日期 2017.3.242017年 2 月 24 日直流稳压电源的设计摘要本设计是设计一个由220V，50Hz交流电源供电，输出为12V电压，限制电流800mA 的交流稳压电源。
首先使用电源变压器将220V的电网电压变成所需要的交流电压，经过由二极管组成的桥式整流电路，将正负交替的正弦交流电压变成单方向的脉动电压，再经过滤波电容使输出电压成为比较平滑的直流电压，在以三端固定式集成稳压器7812为核心构成的直流稳压电路，使输出的直流电压在电网电压或负载电流发生变化时保持稳定。
这类稳压器有输入，输出和公共端三个端口，输出电压固定不变，所以输出稳定性极好。
本设计就是应用上述原理实现了直流稳压电源的设计。
关键词：直流稳压电源；三端稳压器；变压器；滤波电容；整流二极管。
目录第一章任务与要求 (1)第二章总体布局与各部分电路分析 (1)2.1 系统模块 (1)2.2 总体设计 (1)2.3 直流电源的组成及各部分的筛选与作用 (2)2.3.1 变压电路 (2)2.3.2 整流电路 (2)2.3.3滤波电路 (6)2.3.4稳压电路 (7)第三章制作和调试 (8)第四章实验心得体会及致谢 (9)第五章参考文献 (10)第一章任务与要求使用Multisim仿真软件，设计一个采用220V，50Hz交流电网供电，固定输出的集成稳压电源，其指标为UO =+12V； IOmax=800mA。
设计要求：(1) 设计系统总体框架(2) 设计电路(3) 绘制电路图并仿真(4) 撰写设计报告第二章总体布局与各部分电路分析2.1 系统模块此系统包括电源变压器、整流电路、滤波电路、和稳压电路四大部分：2.2 总体设计电子设备一般都需要直流电源供电。
这些直流电除了少数直接利用干电池和直流发电机外，大多数是采用把交流电（市电）转变为直流电的直流稳压电源直流稳压电源框图直流稳压电源由电源变压器、整流、滤波和稳压电路四部分组成，其原理框图如图所示。
电网供给的交流电压厂U1（220V，50Hz）经电源变压器降压后，得到符合电路需要的交流电压U2，然后由整流电路变换成方向不变、大小随时间变化的脉动电压U3，再用滤波器滤去其交流分量，就可得到比较平直的直流电压U4，但这样的直流输出电压，还会随交流电网电压的波动或负载的变动而变化。
在对直流供电要求较高的场合，还需要使用稳压电路，以保证输出直流电压更加稳定。
2.3 直流电源的组成及各部分的筛选与作用2.3.1 变压电路变压电路相对简单，仅有一个单相变压器，变压器将220V市电转化为电路能承担的电压。
2.3.2 整流电路整流电路是利用二极管的单向导电性，将交流电压转换为直流电压的电路。
有半波整流、全波整流以及桥式整流，最常用的是单相桥式整流电路。
1）半波整流电路半波整流电路如图3.2.1 a所示，变压器的次级绕组与负载相接，中间串联一个整流二极管就是半波整流电路。
利用二极管的单向导电性，只有半个周期内有电流流过负载，另半个周期被阻，没有电流。
这种电路，变压器中有直流分量流过，降低了变压器的效率，整流电流的脉动成分太大，对滤波电路的要求只适用于小电流整流电路。
图中T为电源变压，RL为电阻性负载。
2．工作原理电路的工作过程是在U2的正半周（ωt=0～π），二极管因加正向偏压而导通，有电流iL流过负载电阻RL。
由于将二极管看作理想器件，故RL上的电压UL与U2的正半周电压基本相同。
可画出整流波形如图3.2.1(b)所示3. 优缺点优点：结构简单，使用元件少。
缺点：只利用了电源的半个周期，输出直流分量较低，且输出电压波动较大，电源变压器的利用率也比较低。
2）全波整流1.电路组成全波整流电路如图3.2.2(a)所示，它是在半波整流电路的基础加以改进而得到的。
它的指导思想是利用具有中心抽头的变压器与两个二极管配合，使两个二极管在正半周和负半周内轮流导电，而且二者流过RL的电流保持同一方向，从而使正、负半周在负载上均有输出电压。
2. 工作原理电路的工作过程是在u2的正半周（ωt=0～π），D1正偏导通，D2反偏截止，RL上有自上而下的电流流过，RL上的电压u21相同，在u2的负半周（ωt =π～2π），D1反偏截止，D2正偏导通RL上也有自上而下的电流流过，RL上的电压与U2相同。
可画出整流波形如图3.2.2(b)所示。
可见，负载RL上得到的也是一单向脉动电流和脉动电压。
5. 优缺点优点：电源利用率高，输出电压波动小，输出电压比半波整流提高了1倍，且每个管子通过的电流仅为负载电流的1/2。
缺点：该电路输出电压的直流成分(较半波)增大；整流二极管需承受的反向电压高，要求管子的耐压值比半波整流的耐压值提高了1倍；且需要个有中心抽头的变压器，工艺复杂，成本高。
3）桥式整流1. 电路组成桥式整流电路巧妙地利用了二极管的单向导电性，将四个二极管分为两组，根据变压器副边电压的极性分别导通，将变压器副边电压的正极性端与负载电阻的上端相连，负极性端与负载电阻的下端相连，使负载上始终可以得到一个单方向的脉动电压。
桥式整流电路如图3.2.3所示，图中变压器的作用是将交流电网压，U1变成整流电路要求的交流电压，RL 是要求直流供电的负载电阻，四只整流二极管D 1～D 4 接成电桥的形式，故有桥式整流电路之称。
2. 工作过程单相桥式整流电路的工作原理可分析如下。
为简单起见，二极管用理想模型来处理，即正向导通电阻为零，反向电阻为无穷大。
在U2的正半周，电流从变压器副边线圈的上端流出，只能经过二极管D1流向RL，再由二极管D3流回变压器，所以D1、D3正向导通，D2 、D 4反偏截止。
在负载上产生一个极性为上正下负的输出电压。
其电流通路可用图3.2.3（a）中实线箭头表示。
在U2的负半周，电流从变压器副边线圈的上端流出，只能经过二极管D2流向RL再由二极管D4流回变压器，，所以D1、D3反偏截止，D2、D4，正向导通。
电流流过RL时产生的电压极性仍是上正下负，与正半周时相其电流通路如图3.2.3（b）中虚线箭头所示。
根据上述分析，可得桥式整流电路的工作波形如图。
由图3.2.5可见，通过负载RL的电流IL以及电压UL的波形都是单方向的全波脉动波形。
5.优缺点由上述可以看出，桥式整流具有全波整流的全部优点，而且避免了全波整流的缺点。
桥式整流的缺点是需要四只二极管。
目前，桥式整流应用最广泛。
2.3.3滤波电路滤波电路通常有电容滤波，电感滤波，复式滤波。
1）电容滤波电路由于电容滤波后，输出直流电流提高了，而导电角却减小了，故整流管在短暂的导电时间内将流过一个很大的冲击流，这样易损坏整流管，所以应选择If较大的整流二极管，一般选用二极管IF（2～3）为了获得较好的滤波效果，实际工作应按下式选择滤波电容的容量，其中T为交流电网电压的周期，一般电容值较大（几十至几千微法），故选用电解电容器，其耐压值应大于U2RLC (3～5)电容滤波整流电路，其输出电压U0在U2～0.9U2之间。
当满足上式时，可按下式进行估算：U 01.2U22.电容滤波电路的特点：电路结构简单，使用方便。
2）电感滤波电路由于电感的直流电阻小，交流阻抗大，因此直流分量经过电感后基本没有损失，但是对于交流分量，经jL和RL分压后，大部分降在电感上，因而降低了输出电压的脉动成分。
L愈大，RL愈小，滤波效果愈佳，所以电感滤波适用于负载电流比较大和电流变化较大的场合3）复式滤波电路。
2.3.4稳压电路交流电经过整流滤波可得平滑的直流电压，但当输入电网电压波动和负载变化时，输出电压也随之而变。
因此，需要一种稳压电路，使输出电压在电网波动，负载变化时基本稳定在某一数值。
常见的有硅稳压管稳压电路和串联型直流稳压电路。
随着工艺的发展，稳压电路也制成了集成器件。
它具有体积小，重量轻，使用方便，运行可靠和价格低等一系列优点，因而得到广泛应用。
目前最简便的是三端集成稳压电路，它只有三个引线端：不稳定电压输入端，稳定电压输出端和公共接地端。
只要按需要选定型号，再配上适当的散热片，就可以接成稳压电路。
这里选择三端集成稳压器7812。
如图，其输出为固定电压，其中，电容C2是在输入引线较长时抵消其电感效应以防止产生自激；C1用来减小输出脉动电压并改善负载的瞬态效应，即瞬时增减负载电流时不致引起输出电压有较大的波动。
使用时应防止公共端开路，因为当公共端开路时，其输出电位接近于不稳定的输出电位，有可能使负载过压而损坏。
第三章制作和调试1.确定模块组成：电网电压，电源变压器，整流电路，滤波器，稳压电路，负载。
2.系统分析：根据系统功能，选择各模块电路形式，即单相桥式整流电路，电容滤波电路，三端集成稳压电路。
3.参数选择：根据系统指标要求，确定各模块中元件的参数C (3～5)C3为电解电容，它属于滤波电容，根据公式RL故C3可选为120uF电容C2是在输入引线较长时抵消其电感效应以防止产生自激；电容C1用来减小输出脉动电压并改善负载的瞬态效应。
通过书籍查阅得出的经验值故C2=300nF，C1=1uF4．设计电路第四章实验心得体会及致谢这是我的第一次的课程设计，因为经验的不足，如果独立完成这次课程设计极其困难，感谢老师的督导和同学们的帮助，我顺利的完成了这个课程设计。
通过本次设计，让我进一步了解到直流稳压电源的工作原理以及它的要求和性能指标，也让我认识到此次设计电路中存在的问题，并不断努力去解决，我学到了很多东西，如耐心和细心。
连接电路之前，一定要通过查资料把电路中的每个元件的作用弄明白，功能弄清楚，明白如何正确选取。
在电路设计中，应该仔细认证并不断学习，可以提高自己发现问题解决问题的能力，对自己的动手能力有一定的提高。
出现故障时要积极面对，不能因为麻烦就放弃和敷衍。
遇见错误要一步步排除。
理论与实际相结合是很重要的，在了解理论的同时，查阅相关图书和了解网上最新技术也是必要的。
在连接电路图并不断排查错误中，我吸取前人的经验和教训，努力做到正确和准确。
