电线电缆的选择与敷设
民用建筑电气设计中电线电缆的选型及敷设要求
民用建筑电气设计中电线电缆的选型及敷设要求一、选型要求1.火灾防范性能：选择符合国家或行业标准的阻燃、耐火或防火性能要求的电线电缆，以确保在火灾发生时可以有效地减少火灾扩散的风险。
2.电流负载能力：根据建筑的用电需求和负载情况，选择适当的电线电缆，确保其足够承受电流负载，同时要考虑电线电缆的长期安全运行。
3.绝缘性能：选用具有良好绝缘性能的电线电缆，以确保电线电缆在正常使用中不会发生绝缘损坏导致的故障。
4.耐热性能：根据实际使用环境的温度要求，选择耐高温或耐低温的电线电缆，以保证其正常运行和安全使用。
5.耐腐蚀性能：根据实际使用环境的腐蚀条件，选择对应的耐腐蚀电线电缆，以防止电线电缆在腐蚀环境中出现性能下降或故障。
二、敷设要求1.电线电缆敷设前，必须进行安全检查，确保敷设环境无火源，无易爆、易燃物品，并且无潮湿、腐蚀性物质。
2.在电线电缆敷设过程中，应尽量避免电线电缆的机械损坏和外力拉伸。
3.对于室内敷设，在墙面内部和天花板内部的电线电缆必须用金属管或金属软管保护，外部则应用PVC、铁管或阻燃塑料管保护。
4.对于室外敷设，电线电缆必须采取防腐蚀措施，如镀锌钢管、PVC 电缆套、电缆桥架等。
5.在进行电线电缆的敷设时，应留有充足的余量，以便日后的维修和更换。
6.对于不同电路的电线电缆，应进行明确标识，避免混淆。
7.在电线电缆敷设完成后，应进行电气安全测试，确保电线电缆的连接和绝缘性能符合要求。
8.在进行电线电缆敷设时，应按照相关的标准和规范进行，保证敷设质量和电气安全。
总结：在民用建筑电气设计中，电线电缆的选型和敷设是非常重要的环节，选用合适的电线电缆，并按照相关的要求进行敷设，可以保证电线电缆在正常使用中的安全性和可靠性。
电线电缆--电缆敷设及接线措施
电线电缆--电缆敷设及接线措施电缆敷设及接线是电线电缆系统的重要组成部分，正确的敷设和接线措施能够确保电缆的安全运行。
本文将介绍电缆敷设和接线的一些基本原则和方法。
首先，电缆敷设应符合以下原则：1.敷设路径选择：电缆的敷设路径应尽量避开电磁干扰、化学腐蚀和机械损伤等危险源，同时应考虑敷设的方便性和美观性。
2.敷设方式选择：根据不同的敷设场所和要求，可以选择埋地敷设、地面敷设、架空敷设等不同的敷设方式。
3.电缆走向规划：电缆敷设时需要考虑到电缆的走向，避免交叉敷设和过弯敷设，以减小电缆的弯曲半径，降低电缆的线损和电压降低。
其次，接线措施应符合以下原则：1.强弱电隔离：强弱电线路应分开敷设，避免相互干扰和交叉线损。
2.接线的可靠性：接线应尽量采用焊接、压接或螺纹连接等可靠的接线方式，确保接头连接牢固，并防止松动和氧化。
3.绝缘保护：接线之间的绝缘应得到有效保护，可采用绝缘套管、绝缘胶带等绝缘材料进行封装，避免电缆因受潮或磨损导致短路或漏电等问题。
接下来，介绍电缆敷设的一些具体方法和技巧：1.埋地敷设：首先要选择合适的敷设路线，然后进行开挖，确保开挖的深度和宽度符合要求。
在敷设电缆前，应先做好基础工作，如铺设沟底填料、铺设保护层等。
敷设电缆时，要尽量避免电缆在沟内弯曲，以保持电缆的弯曲半径。
2.地面敷设：地面敷设通常适用于低压电缆和信号电缆。
在敷设电缆前，应先进行地面平整和清理工作。
接下来，可以选择将电缆固定在墙壁或地面上，使用电缆托架、吊线等固定设备固定电缆。
3.架空敷设：架空敷设适用于高压电缆和高压输电线路。
在架空敷设时，应选择合适的支撑设备，如电缆托盘、杆塔等。
电缆的固定应牢固可靠，避免被风吹动或机械损伤。
最后，需要注意的是，电缆敷设和接线应严格按照相关的规范和标准进行操作，确保电缆系统的安全可靠。
在敷设和接线之后，还需要进行相应的测试和检验工作，以验证电缆连接的质量和功能是否正常。
同时，要定期进行维护和检修，及时处理敷设和接线中出现的问题，保障电缆系统的正常运行。
电线、电缆的选择与敷设
电线、电缆的选择与敷设一、电线、电缆的型号冶金工厂选用的电缆一般均为380V和3~10KV的电缆。
35KV及以上的电缆在电厂和总降变电所中使用，不作详细介绍。
1.电线或称导线，为导体外仅包一层绝缘层，电压一般仅为500V，必须穿钢管或硬塑料管敷设。
2.电缆，一般在导体外除包一层绝缘层外，再包一层护套层，一般用于穿钢管或在电缆桥架上敷设，对于直接埋地敷设和需受拉力或机械外力的场所，需采内护层及特征，数字表示外护层（铠装层及外被层）材料。
电缆型号按以下规定编制①为用途，电力电缆不表示。
控制电缆为K。
②为绝缘，纸绝缘为Z，聚氯乙烯为V，聚乙烯绝缘为Y，交联聚乙烯绝缘为YJ，橡皮绝缘为X，棉纱编织橡皮绝缘为BX。
③为缆芯材质，铜芯不表示，铝芯为L。
④为内护层，铅为Q，铝为L，聚氯乙稀为V，聚乙烯为Y。
聚丁胶为F。
⑤为特征，无特征不表示。
不滴漏为D，分相结构为F，屏蔽为P，软线为R。
⑥为铠装层，以数字0～4表示，数字含义见表1。
⑦为外被层，以数字0～4表示，数字含义见表1。
⑧为电压，以数字表示，单位为KV或V。
表，1外护层（铠装层及外被层）数字含义例1.“YJV32-26/35”，表示铜芯交联聚乙烯绝缘（内护层为聚氯乙稀）细园钢丝铠装聚氯乙稀护套电力电缆例2.KVV-500，表示控制电缆，聚氯乙稀绝缘（内护层为聚氯乙烯）控制电缆附注：有时在电缆型号的前面加注ZR，NF或在型号后面加注FR等字母的意义为：ZR—阻燃NF—防火FR—阻燃二、电缆型号选择1.缆芯材质选择目前一般都采用铜芯电缆，铝芯电缆已很少采用。
2.绝缘及内护层选择a..高压电力电缆一般选用交联聚乙烯护套电缆（YJV）电压在6KV以下时亦可选用聚氯乙烯绝缘聚氯乙烯护套电缆（VV）。
b.低压电缆一般选用YJV和VV。
c.控制电缆一般选用聚氯乙稀绝缘聚氯乙烯护套控制电缆（KVV）。
d.弱电回路用的控制电缆，需抑制感应干扰时，宜选用有金属屏蔽层的控制电缆，当电磁感应干扰是显著时，可选用缆芯为对绞型控制电缆。
配电系统中电线电缆的选择及敷设设计
配电系统中电线电缆的选择及敷设设计【摘要】根据某电厂补水站的负荷数量和性质、补水站的特点和周边环境，对补水站电力电缆进行选择和敷设设计。
根据计算补水站内3台三相异步电动机组的计算负荷和短路电流、确定电缆的型号和规格、补水站的特点和周边环境，确定电缆的敷设方式。
【关键词】补水站；电缆；选择；敷设(一)前言工厂供配电系统就是将电力系统中的电能降压再分配电能到各个厂房或车间中去，它由工厂降压变电所、高压配电线路、车间变电所、低压配电线路及用电设备组成。
本文主要根据某电厂补水站的负荷数量和性质、补水站的特点和周边环境，对补水站电力电缆进行选择和敷设设计。
供配电系统设计，是根据车间的负荷数量和性质，生产工艺对负荷的要求，以及负荷布局，结合企业供电情况，解决各部门的安全可靠，经济的分配电能问题。
但此次设计的针对性比较强，只根据车间的具体情况算出计算负荷，选择电缆和敷设电缆就行。
某电厂补给水泵房设380／220v配电室配两台315kva干式变压器，高压侧电源引自某电厂6kv i段和ii段。
380／220v 采用单线分段结线，每台变压器带一段母线，并设母线分段、隔离开关，两台变压器互为备用。
补给水泵房距离厂区约i．5km，中间跨过一条城市马路，地基稳定，且不会积水。
在深入生产实践，了解现实问题，熟悉补水站的工作流程和方法的基础上，确定3台三相异步电动机组的计算负荷和短路电流，以及照明系统的照度计算，行车的负荷等等，完成导线和电缆截面的选择，确定电线电缆的型号，并进行校验；按照安全可靠、技术先进、经济合理的要求，对其敷设方式进行设计。
(二)负荷计算分析1．负荷计算的目的和内容供电系统要能够可靠地正常运行，就必须正确地选择系统中的所有元件，包括电力变压器、快关设备和导线电缆等。
元件除应满足工作电压和频率的要求外，最重要的是要满足负荷电流的要求，因此有必要对系统中各个环节的电力负荷进行统计计算。
计算负荷是供电设计计算的基本依据，计算负荷确定得是否正确合理，直接影响到电器和导线电缆的选择是否经济合理。
电线电缆的选择与敷设规范
电线电缆的选择与敷设规范摘要：在城市化不断深入的今天，我国的建筑施工也越来越现代化，不同类型的施工队伍对用电量有不同的要求。
但是，总的来说，电力消耗和负荷都有了很大的增长。
特别是在冬季和夏季，居民用电量和负荷波动较大，这对供电系统的稳定性、安全性甚至环保都提出了很高的要求。
关键词：电线电缆；选择；敷设规范引言各行各业的发展越来越离不开电力的支持，对于用电量以及电能的质量提出了更高的要求。
电力企业急需进一步的发展，供配电系统中电线电缆的选择及敷设设计对于电力企业的发展有着非常重要的作用，因此有必要对其进行研究。
1电线电缆类型的选择1.1电线电缆芯线材质的选择根据不同的使用场所以及负荷性质，在设计的过程中一般会选择铝芯或者铜芯的电线电缆。
铝材相对于其他材质来说，具有重量轻、价格低等优势（铝芯材质的比重只有铜芯的三分之一，价格比铜芯材质便宜三分之一，运输成本和施工成本都很低），所以往往在架空输电线路以及较大截面的中频线路中会采用铝芯电线电缆。
而铜芯电缆具有电阻率低、延展性好、强度高、抗疲劳、稳定性高、能耗低等特点。
同时，由于铜芯的柔性好，其允许的弯度半径相对于其他材质来说比较小，因此，转弯和穿管相对其他材质来说也更加方便。
此外，铜芯电缆在供电系统中，特别是特定条件的供电领域，具有突出的优势，地下供电使用铜芯电缆具有故障率低、耐腐蚀、施工维护方便等特点，这也是目前国内地下电缆供电中主要采用铜芯电缆的原因。
1.2电线电缆绝缘材质的选择在施工设计过程中，通常根据施工的方式和环境来选择电缆的绝缘材质。
对于一般工程来说，聚氯乙烯（PVC）电线电缆的造价低，耐酸碱腐蚀性较强，故使用较为广泛。
但是PVC材质也有其缺点：PVC材质在燃烧时会产生有毒烟气，这种烟气会使人中毒窒息。
因此，如果施工场所要求低毒、难燃等因素，则可以采用交联聚乙烯、乙丙橡胶等不含卤素的电线电缆；对于消防供电及控制线路，在电线电缆选择过程中应根据火灾自动报警系统保护对象的级别，采用矿物绝缘电缆或有机绝缘耐火类电线电缆，其分支线宜选用与干线或分支干线耐火等级降一级的电线电缆。
电线电缆安装要点

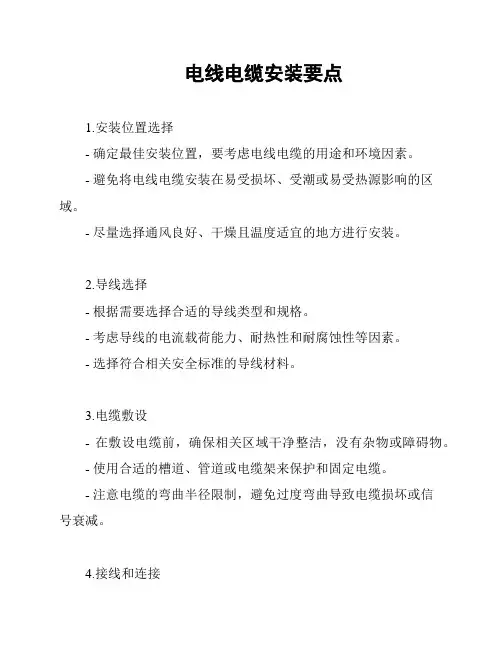

电线电缆安装要点
1.安装位置选择
- 确定最佳安装位置，要考虑电线电缆的用途和环境因素。
- 避免将电线电缆安装在易受损坏、受潮或易受热源影响的区域。
- 尽量选择通风良好、干燥且温度适宜的地方进行安装。
2.导线选择
- 根据需要选择合适的导线类型和规格。
- 考虑导线的电流载荷能力、耐热性和耐腐蚀性等因素。
- 选择符合相关安全标准的导线材料。
3.电缆敷设
- 在敷设电缆前，确保相关区域干净整洁，没有杂物或障碍物。
- 使用合适的槽道、管道或电缆架来保护和固定电缆。
- 注意电缆的弯曲半径限制，避免过度弯曲导致电缆损坏或信
号衰减。
4.接线和连接
- 使用正确的接线方法和连接器来连接电线电缆。
- 仔细检查接线和连接的稳固性和准确性。
- 确保接线盒或连接器的密封性和防水性能。
5.保护和维护
- 使用适当的保护措施，如绝缘套管、护套管等，保护电线电缆免受外部损伤。
- 定期检查电线电缆的状态，及时修复或更换损坏或老化的部分。
- 避免在电线电缆周围进行不必要的施工或操作，防止意外损坏。
以上是电线电缆安装的一些要点，通过正确的安装和维护，可以确保电线电缆的稳定性和安全性。
在进行任何安装工作前，请确保了解和遵守相关的法律法规和安全标准。
电线电缆的选择及敷设安装技术
电线电缆的选择及敷设安装技术摘要：随着国民经济的飞速发展、科学技术的不断进步，电力电缆现已广泛应用于农网和城网的建设之中。
当前，为减少电缆敷设施工对城市道路交通的影响，改善市容、市貌，各城市都在积极改善其施工技术。
以减少电缆故障发生，延长电缆使用寿命，提高电力系统供电可靠性。
本文主要探讨电线电缆选择及敷设安装技术。
关键词：电线电缆；选择；敷设安装在民用建筑供配电线路中，使用的导线主要有电线和电缆。
电缆是一种特殊的导线，它是将一根或数根绝缘导线组合成线芯，外面加上密闭的包扎层，如钢带、橡皮、塑料等加以保护。
在各种电气设备中，导线在建筑内用量最大、分布最广。
1.电线电缆的选择1.1电线与电缆型号的选择选用电线电缆时，要考虑用途、敷设条件及安全性等条件。
比如，根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。
（1）电线型号电线有裸导线和绝缘导线之分。
裸导线型号有jl （tj）裸铝（铜）绞线、jl/g1a钢芯铝绞线等，常用于电杆、铁塔等架空线路。
绝缘导线型号有bvr、blv、bvv和bv等。
blv（bv、bvr）型为聚氯乙烯绝缘铝（铜）芯导线，常用于室内暗配线。
blvv（bvv）型为聚氯乙烯绝缘、聚氯乙烯护套铝（铜）芯导线，常用于室内明配线[1]。
（2）电缆型号电缆型号有vlv、vv、yjv、wdza-yjy和nh-vv 等。
vlv（vv）型为聚氯乙烯绝缘、聚氯乙烯护套铝（铜）芯电力电缆，又称全塑电缆，常用于室内配电干线。
vv22、vlv22铜（铝）芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆敷设在隧道、电缆沟及直埋土壤中，电缆能承受压力及其它外力，常用于室外配电干线。
电缆型号有前缀或下脚标等，表示电缆有铠装层保护、抗拉力强、耐腐蚀等特性。
如nh-vv22，聚氯乙烯绝缘钢带铠装聚氯乙烯护套耐火电力电缆适宜对耐火有要求时埋地敷设；wdza-yjy23，交联聚乙烯绝缘钢带铠装聚烯烃护套a类阻燃电力电缆适宜对阻燃且无卤低烟有要求时埋地敷设，不适宜管道内敷设。
电缆铺设规范
电缆铺设规范电缆铺设规范是指在建设或维护电线电缆工程时所需遵守的一系列规则和要求。
以下是电缆铺设的一些常见规范：1. 电缆选择：根据不同的应用场景和需要，选择符合国家标准的电缆进行铺设。
电缆的品种、型号和规格应符合设计要求，并具有相应的电气性能和机械性能。
2. 电缆通道：确保电缆通道的设计合理，能够满足电缆的散热、绝缘和绝缘距离的要求。
在不同的场地条件下选择合适的电缆通道材料，如槽道、桥架等，并对通道进行适当的支撑与固定。
3. 电缆敷设：电缆的敷设应符合设计要求，并考虑到电缆的保护、绝缘和维护等因素。
在敷设过程中，应注意电缆的弯曲半径、拉力和施力方向，防止电缆的受损和变形。
4. 电缆接头：电缆接头的安装应符合国家标准和设计要求，并采用符合规范的接头材料和设备。
接头的连接应牢固可靠，保证电气和机械性能的完整。
5. 电缆标识：对于敷设的每一段电缆，应进行清晰可见的标识。
标识内容应包括电缆编号、电压等级、电流容量、敷设日期等相关信息，并与施工图纸相符。
6. 环境保护：在电缆铺设过程中，应遵守环境保护的相关法律法规和规范要求。
电缆铺设应与其他设施、管道和通道保持一定的距离，避免交叉干扰和电磁干扰。
7. 工艺要求：电缆铺设过程中，应保持施工现场的整洁和安全。
施工人员应熟悉电缆铺设的工艺要求，使用合适的工具和设备进行施工，并按照正确的方法和顺序进行操作。
8. 穿越障碍物：当电缆需要穿越障碍物时，应采取合适的保护措施，如加装保护套管、安装隔板等。
对于需要穿越地下管道或管线的情况，应提前进行勘测和协调，并按照相关规范进行施工。
9. 调试验收：完成电缆铺设后，应进行调试和验收。
调试和验收过程中，应按照相关标准和规范进行测试和检查，确保电缆的质量和安全。
10. 安全防护：在电缆铺设过程中，施工人员应遵守安全操作规程，佩戴个人防护用品，确保施工安全。
铺设电缆时应警示周围人员，并设置必要的安全警示标识。
总之，电缆铺设规范是为了保证电缆铺设的质量和安全，减少故障和损坏的风险。
