电工复习题
电工基础试题及答案
《电工基础》复习题一、填空题1、电荷分和两种。
2、部分电路欧姆定律的表达式是；全电路欧姆定律的表达式是。
3、通常令参考点的电位为。
当电路中参考点改变时，各点电位值将，而任意两点之间电压。
4、1度电等于，相当于一盏40W的电灯连续正常工作小时。
5、市用照明电的电压是220V，这是指电压的值，接入一个标有“220V、220W”的白炽灯后，灯丝上通过的电流的有效值是,电流的最大值是。
6、如果在磁场中每一点的磁感应强度大小，方向，这种磁场称为匀强磁场。
7、已知一正弦交流电动势e= 220sin（314t+600)伏，其最大值 V、角频率 rad/s、频率 Hz、初相位 .8、三相四线制电源可输出的两种电压是和。
9、电位是值，它的大小与参考点选择；电压是值，它的大小与参考点选择。
10、一只220V、40W的白炽灯正常发光时它的灯丝电阻是。
当它接在110V的电路上，它的实际功率是.11、表头是万用表进行各种不同测量的共用部分，将表头接一分压电阻，即构成一个电压表；而将表头接一分流电阻，即构成一个电流表。
12、电路通常有、和三种工作状态。
13、电荷周围存在的特殊物质叫 .14、当导体在磁场中作运动，或线圈中的磁通时，在导体或线圈中都会产生电动势。
15、有两个电阻,把它们串联起来的总电阻为10Ω,把它们并联起来的总电阻为2.4Ω,这两个电阻的阻值分别为和。
16、已知一正弦交流电动势e= 220sin（314t+600）伏，其最大值 V、角频率 rad/s、频率 Hz、初相位 .17、电路是由________、_________、________和________等组成的闭合回路。
18、电路通常有________、________和________三种状态。
19、有一个电流表，内阻为100Ω，满偏电流为3mA,要把它改装成6V的电压表，需________Ω的分压电阻。
20、磁感线的方向：在磁体外部由________指向________；在磁体内部由_______指向________。
电工复习题
一、填空题：1、正弦交流电的三要素是：__________、__________和____________1、负载三角形连接的对称三相电路中，线电流是相电流的 倍。
2、日光灯镇流器的电路模型可等效为一个电阻元件和一个 元件串联电路。
3、变压器变比为k ，则变压器一次，二次电压之比等于 。
4、 交流电路中频率、周期的关系是______________；频率越高，周期越______，电路的感抗越_________。
5、 基尔霍夫第一、第二定律的内容是什么？6、 线性电阻元件上的电压、电流关系，任意瞬间都受 定律的约束；电路中各支路电流任意时刻均遵循 定律；回路上各电压之间的关系则受 定律的约束7、 在纯电阻交流电路中，电压与电流的相位关系是 ，在纯电容交流电路中，电压的相位比电流的相位 90°8、 任何一个具有输入端口和输出端口的网络称为 。
9、 测量电流时，电流表应与被测电路 联。
实际运用中，除了注意电流表的正确接线外，还应合理选择电流表的 ，以适应被测电流大小。
10、 应用戴维南定理求含源两端网络的输入等效电阻是将网络内各电动势_______ 11、 一电流源的内阻为2Ω，当把它等效变换为10V 的电压源时，电流源的电流是( )12、 什么叫相电压？什么叫线电压？13、应用戴维南定理分析含源两端网络的目的是什么？（用等效电源替代二端网络） 14、 将参数为40 W ／220 V 和100 W ／220 V 的两个灯泡串联在220 V 的交流电源中，则40 W 的灯泡比100 w 的灯泡的亮度 ，若将它们并联在220 V 的交流电源中使用，则40 W 的灯泡比100 W 的要 。
ab2Ω2Ω8Vab2Ω3V1Ω15、 如图所示，求此网络的等效电源的参数16、如图所示，求该交流电的频率是多少？0.01 00.030.05T/sI/A17、提高设备的功率因数的方法是什么？18、一个含源两端网络测得短路电流是4A ,若把它等效为一个电源，电源的内阻为2.5Ω,电动势为多少？19、任何一个含源二端网络都可以用一个适当的理想电压源与一个电阻__________来代替。
电工学复习题及参考答案
电工学复习题一、单项选择题（请选出1个正确答案填入括号中）。
1. 图示电路中，V U V U bc ac2,8=-=，b a U 为( ) 。
A. -10VB. 10VC. -6VD. 6V 答案： A2.图示电路中，电流I 的值为( )。
A. -4A B. 8A C. 4A D. -8A 答案： A3. 图示电路中，B U 为( )。
A. -16VB. 4VC. -4VD. 16V答案： A4. 交流电的有效值是根据( )原理来确定的。
A. 电阻之和B. 回路电压C. 电流的热效应D. 电容和电感 答案： C5. 以支路电流为电路的独立变量，列出KCL 和KVL 方程，求解电路中电流的方法叫( ) 。
A. 回路电压法 B. 节电电压法 C. 支路电流法 D. 回路电流法 答案： C6. 正弦量的三要素指的是( )。
A. 振幅、角频率和周期B. 振幅、角频率和初相位C. 有效值、角频率和周期D. 振幅、角频率和初相位 答案：B7. 变压器是根据( )原理制成的一种静止电器。
A. 欧姆定律 B. 电磁感应 C. 交流电 D. 克希荷夫定律 答案：B8.单一参数电阻元件的无功功率为（ ）值。
A. 1WB. 0C. -1WD. 1Var 答案：B9. 单一参数电感元件的有功功率为（ ）值。
A. 1W B. -1W C. 1Var D. 0 答案：D10.在纯电感交流电路中，以下关系式正确的是( )。
A. i u X L L =B.••=IU X LL C.iU X L L = D. L L X I j U ••=答案：D11. 单一参数电容元件的有功功率为（ ）值。
A. 0 B. 正 C. 负 D. 不确定 答案：A12.电路组成的三要素为( )。
A. 电源、负载和中间环节B. 电源、负载和控制设备C. 电源、负载和开关D. 电阻、电感和电容 答案：A13. 图示电路中，B U 为( )。
A. -16VB. 4VC. -4VD. 16V 答案：A14. 单一参数电阻元件的无功功率为（ ）值。

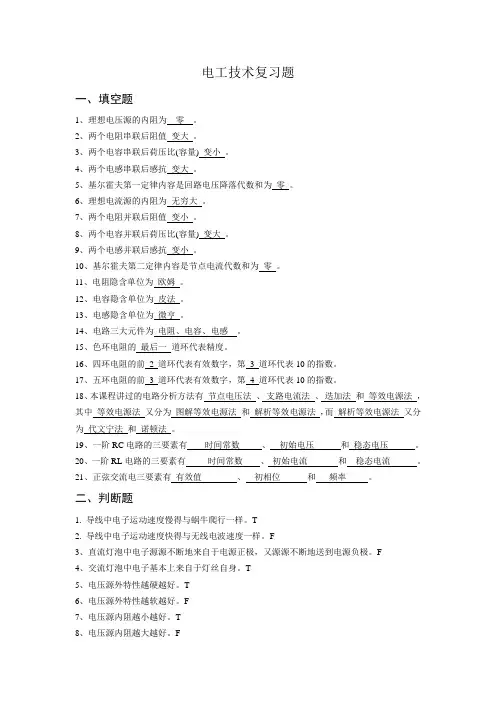

电工技术复习题
电工技术复习题一、填空题1、理想电压源的内阻为零。
2、两个电阻串联后阻值变大。
3、两个电容串联后荷压比(容量) 变小。
4、两个电感串联后感抗变大。
5、基尔霍夫第一定律内容是回路电压降落代数和为零。
6、理想电流源的内阻为无穷大。
7、两个电阻并联后阻值变小。
8、两个电容并联后荷压比(容量) 变大。
9、两个电感并联后感抗变小。
10、基尔霍夫第二定律内容是节点电流代数和为零。
11、电阻隐含单位为欧姆。
12、电容隐含单位为皮法。
13、电感隐含单位为微亨。
14、电路三大元件为电阻、电容、电感。
15、色环电阻的最后一道环代表精度。
16、四环电阻的前2 道环代表有效数字，第3 道环代表10的指数。
17、五环电阻的前3 道环代表有效数字，第4 道环代表10的指数。
18、本课程讲过的电路分析方法有节点电压法、支路电流法、迭加法和等效电源法，其中等效电源法又分为图解等效电源法和解析等效电源法，而解析等效电源法又分为代文宁法和诺顿法。
19、一阶RC电路的三要素有时间常数、初始电压和稳态电压。
20、一阶RL电路的三要素有时间常数、初始电流和稳态电流。
21、正弦交流电三要素有有效值、初相位和频率。
二、判断题1. 导线中电子运动速度慢得与蜗牛爬行一样。
T2. 导线中电子运动速度快得与无线电波速度一样。
F3、直流灯泡中电子源源不断地来自于电源正极，又源源不断地送到电源负极。
F4、交流灯泡中电子基本上来自于灯丝自身。
T5、电压源外特性越硬越好。
T6、电压源外特性越软越好。
F7、电压源内阻越小越好。
T8、电压源内阻越大越好。
F9、电压源方向自负极指向正极。
T10、电压源方向自正极指向负极。
F11、电压源输出电流是派生参数。
T12、电流源输出电压是派生参数。
T13、电阻及电感短时间小量过流一般不会烧坏。
T14、电容一旦过压就会击穿烧坏R。
15、电压源与电流源之间的等效转换仅对负载电阻或视在负载电阻有效。
T16、换路定则只能用来确定电容电压及电感电流的初始值。
电工复习题
1.过负荷保护装置的动作电流按躲过变压器的(B)整定。
(A) 额定电流B.最大负荷电流C.平均负荷电流2. 单相桥式全控整流电路，有(D)组触发电压。
A.1B.2C.3D.43. 为检查大中型变压器是否受潮，油质劣化，绝缘老化及严重局部缺陷，应进行(C)测试。
(A) 绝缘电阻B.吸收比C.介质损失角正切值D.泄漏电流4. 低压线路中的导线有(D)。
(A) 裸导线B.绝缘导线和地埋线C.裸导线和地埋线D.A、B都正确5.带电作业工具的电气试验周期为(B)。
(A) 二个月一次B.半年一次C.一年一次D.十八个月一次6. 三相无功功率表可进行(C)测量。
(A) 三相有功功率B单相无功功率C三相无功功率D三相视在功率7. 下列(B)触发方式不属于可控硅触发电路。
(A)大功率二极管触发B. 大功率三极管触发C.单结晶体管触发D.正弦波触发8.对电缆进行直流耐压试验时，其优点之一是避免(C)对良好绝缘起永久性破坏作用。
(A) 直流电压B.交流低压C.交流高压D.交流电流9. 交流电路中，无功功率是(C)。
A.电路消耗的功率B.瞬时功率的平均值C.电路与电源能量交换的最大规模D.电路的视在功率10. 三相异步电动机的转矩特性曲线是(A)。
(A) T＝f（s）B.T＝f（n）C.u＝f（Ｉ）D.u＝f（n）11. 变压器在运输和装卸中，要求起吊绳索与垂线间的夹角不超过(D)。
(A) 15° B.20° C.25° D.30°12.使设备抬高到一定高度，使用液压千斤顶(D)。
(A) 不省力B.不省力省功C.省功D.省力不省功13. DB-25型绝缘油运行中取样试验，按标准规定凝点不高于(D)。
(A) －25℃B.－10℃C.－20℃D.无规定14. 接地摇表的电位探测针和电流探测针应沿直线相距( B )米分别插入地中。
(A) 15 B20 C 25 D 3015.干式电抗器三相水平排列时，三相绕向应(A)。
电工复习题含答案
电⼯复习题含答案复习题⼀、填空题.1、使⽤万⽤表电阻档测量，选好档位之后须先。
2、在三相四线制供电系统中，相线与中线之间的电压称为__ ____，我国规定为_ _ _Ｖ；相线与相线之间的电压称为__ __，我国规定为___ __Ｖ。
3、熔断器主要⽤于保护，与被保护电路连接。
4、电路有三种⼯作状态，分别是、、。
5、基尔霍夫电压定律是6、三相交流电线电压与相电压之间的关系是：线电压⼤⼩是相电压的倍，线电压的相位超前相应的相电压。
7、电流流经⼈体最危险的路径是： 8、携带式电⽓设备的绝缘电阻不低于 9、某三相异步电动机的电源频率为50Hz,额定转速为1440r/min ，该电动机的磁极对数为10、若接法为Y 的三相电源，其线电压Ul=380V ,则相电压Up= V ，若接法为Δ的三相电源，其线电压U l =380V ,则相电压U p = V 。
11、⽇常⽣活中的照明线路是三相四线制，相电压为 V ，线电压为 V ，频率为 HZ 。
12、在潮湿环境中，对线缆的绝缘电阻值为不低于每伏⼯作电压Ω13、⼲燥条件下，对线缆的绝缘电阻值为不低于每伏⼯作电压Ω 14、电阻、电感、电容3个元件串联交流电路，若电阻、电感、电容元件电压有有效值分别为U 1 = 3V ，U 2 = 8V ，U 3 = 4V ，则交流电路两端电压有效值U 为 V 。
15、三相交流电路是由三个频率相同，相等，的正弦电动势组成的电路。
16、电路是电流通过的闭合路径。
电路⼀般由、、等组成。
17、某线圈的L=0.5H ，电源频率为50 HZ ，则其感抗值X L = Ω； 18、若触电者有呼吸⽆⼼跳，应采⽤法正确进⾏就地抢救。
19、保护电器分别起，、作⽤。
20、2只电阻串联时，阻值为10欧，并联时为2.5欧，则两只电阻分别为欧和欧21、基尔霍夫第⼀定律指出：流⼊（或流出）任⼀节点的各电流的。
基尔霍夫第⼆定律指出：对任⼀回路，沿任⼀⽅向绕⾏⼀周，各的代数和等于的代数和。
电工技术基础复习题
第1章 直流电路一、 填空题：1. 任何一个完整的电路都必须有、和3个基本部分组成。
电路的作用是对电能进行、和；对电信号进行、和。
2. 电路有、和三种工作状态。
当电路中电流0R U I S、端电压U ＝0时，此种状态称作，这种情况下电源产生的功率全部消耗在_____上。
3.从耗能的观点来讲，电阻元件为元件；电感和电容元件为元件。
4. 电路图上标示的电流、电压方向称为，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为方向。
二、选择题：1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（）功率。
A 、吸收；B 、发出。
2. 当电流源开路时，该电流源内部（）A 、有电流，有功率损耗；B 、无电流，无功率损耗；C 、有电流，无功率损耗。
3. 某电阻元件的额定数据为“1K Ω、2.5W ”，正常使用时允许流过的最大电流为（）A 、50mA ；B 、2.5mA ；C 、250mA 。
三、简答题1. 什么是电流参考方向？什么是关联参考方向？2.为什么不能使实际电压源短路？ 四、计算题1. 已知电路如图1.4所示，其中E 1=15V ，E 2=65V ，R 1=5Ω，R 2=R 3=10Ω。
试求R 1、R 2和R 3三个电阻上的电压。
2.试用支路电流法，求图1.6电路中的电流I3。
3.已知电路如图1.10所示。
试应用叠加原理计算支路电流I和电流源的电压U。
教材P25页24、25、28第2章正弦交流电路一、填空题：1. 表征正弦交流电振荡幅度的量是它的；表征正弦交流电随时间变化快慢程度的量是；表征正弦交流电起始位置时的量称为它的。
三者称为正弦量的。
2. 在RLC串联电路中，已知电流为5A，电阻为30Ω，感抗为40Ω，容抗为80Ω，那么电路的阻抗为，该电路为性电路。
电路中吸收的有功功率为，吸收的无功功率为。
3. 对称三相负载作Y接，接在380V的三相四线制电源上。
电工复习题(含答案)
电工复习题1. 在正弦交流电的波形图上，若两个正弦量正交，说明这两个正弦量的相位差是(C)。
A、180°B、60°C、90°D、0°2. 有功功率主要是(C)元件消耗的功率。
A、电感B、电容C、电阻D、感抗3. 电能的常用单位是(D)。
A、瓦B、千瓦C、兆瓦D、千瓦·小时4. 某照明用输电线两端电压为220V，通过电流是10A，10分钟内可产生热量(A)。
A、6×104JB、1×104JC、6×103JD、4×105J5. 交流电路的功率因数Cosφ等于(B)。
A、PS/PB、P/PSC、P/PQD、PQ/PS6. 三相负载星形联接，每相负载承受电源的(B)。
A、线电压B、相电压C、总电压D、相电压或线电压7. 三相四线制供电系统中，线电压指的是(A)。
A、两相线间的电压B、零对地电压C、相线与零线电压D、相线对地电压8. 三相对称负载三角形联接时，线电流与相应相电流的相位关系是(C)。
A、相位差为零B、线电流超前相电流30°C、相电流超前相应线电流30°D、同相位9. 接地就是(A)不接地，而设备外壳接地的供电运行方式。
A、中性点B、负载C、电源线D、设备10. 纯电感电路的感抗与电路的频率(C)。
A、成反比B、成反比或正比C、成正比D、无关11. 三相电源绕组的尾端接在一起的联接方式叫(B)。
A、角接B、星接C、短接D、对称型12. 三相负载的联接方式有(C)种。
A、4B、3C、2D、113. 我国规定的电力系统中性点接地的方式有(D)种。
A、6B、5C、4D、314. 已知两个正弦量为i1＝10sin(314t＋90°)安，i2＝10sin(628t＋30°)安，则( D )。
A、i1超前i260°B、i1滞后i260°C、i1超前i290°D、不能判断相位差15. 三相电路中线电压为250V，线电流为400A，则三相电源的视在功率是(B)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B.电路阻抗最小，也称电流谐振；
C.电路阻抗最大，电压最小；
D.电路阻抗最大，也称电压谐振。
答案：A
21.日光灯电路采用并联电容器的方法提高其功率因数，则（）。
A.日光灯的功率因数都得到提高；
B.日光灯的工作状态将被改变；
C.日光灯的工作状态将不变；
D.总电路的功率因数将不变。
A.变频调速可实现无级平滑调速；
B.变极调速可实现无级平滑调速；
C.变转差率调速可实现无级平滑调速；
D.变转差率调速适用于绕线式电动机中。
答案：B
34.在继电-接触器控制电路中，下列表述正确的是（）
A.交流接触器三对主触点既可位于主电路也可位于控制电路；
B.交流接触器常开触点和常闭触点应串联；
C.交流接触器三对主触点只能位于主电路；
负载星型联结的三相电路
负载三角形联结的三相电路
三相功率
三相异步电动机的构造
第7章交流电动机
三相异步电动机的转动原理
三相异步电动机的电路分析
三相异步电动机转矩与机械特性
三相异步电动机的起动
三相异步电动机的调速
三相异步电动机的制动
三相异步电动机铭牌数据
三相异步电动机的选择
第10章继电接触控制系统
行程控制
答案：D
15.电路中发生暂态过程的实质原因是（）。
A.电路中电源电压变化；
B.电路中的开关闭合；
C.换路时，电路中储能元件的能量不能跃变；
D.电路中有电阻。
答案：C
16.一照明电源的变压器容量为100kVA，最大能提供功率因数为、功率为40瓦的日光灯（）支同时工作。
A：2500支；B：2000支；C：1000支；D：无法确定
A：吸收\吸收；B：吸收\发出；
C：发出\吸收；D：发出\发出。
答案：B
答案：C
3.下图（左）中增加电位器RP的电阻值，电路中A点的电位VA会（）。
A：增加；B：减小；C：不变；D：无法确定
答案：B
4.上图右电路中，N0是线性无源电阻网络，当US=2V，IS=3A和US=3V，IS=2A时输出电压UO=10V。当US=3V，IS=3A时，UO=（）。
储能元件与换路定则
RC电路的暂态响应
一阶线性电路暂态分析的三要素法
微分电路和积分电路
第4章正弦交流电路
正弦量的相量表示法
单一参数的交流电路
正弦电压与电流
交流电路的频率特性
复杂正弦交流电路的分析与计算
功率因数的提高
阻抗的串联与并联
电阻、电感与电容元件串联交流电路
非正弦周期电压与电流
第5章三相电路
三相电源
常用控制电器
笼型电动机直接起动的控制线路
笼型电动机正反转的控制线路
时间控制
1.下图(左)中E1=20V，E2=15V，R=500Ω，E1、E2在电路中分别起（B）作用。
A：电源\电源；B：电源\负载；
C：负载\电源；D：负载\负载。
2.上图（右）电路中，I=-1A，U=-1V，网络N1、N2吸收或发出功率的情况是（）。
答案：B
32.在三相异步交流电动机的起动控制中，（）的表述是错误的。
A.正常运行时定子绕组是三角形接法可采用星—三角换接起动；
B.正常运行时定子绕组是星形接法可采用三角—星换接起动；
C.正常运行时定子绕组是星形接法可采用自耦降压起动；
D.绕线式电动机常采用转子绕组串电阻起动。
答案：B
33.在三相异步交流电动机的调速控制中，（）的表述是错误的。
C.电压最大值为200V，频率为50Hz；
D.频率为50Hz，初相为450。
答案：C
19. R、L、C串联电路发生谐振时，（）。
A.电路阻抗最小，总电压最大；
B.电路阻抗最大，总电压也最大；
C.电路阻抗最大，电感和电容上的电压很小；
D.电路阻抗最小，电感和电容上的电压可能大于总电压。
答案：D
20. R、L、C串联电路发生谐振时，（）。
计算：直流电路如图三所示，U=6V，IS=3A，R1=R2=2Ω，R3= 4Ω，R4=6Ω，RL=3Ω。求虚线方框中二端网络的戴维南等效电源电路，再求流IL，若要使电流IL减小为原值的一半，RL应为多少
图四
计算、如图四所示，R1=R3=R4=6Ω，R2=RL=3Ω，IS=,ES=24V。求：
1、画出RL开路时，含源二端网络AB的电压源等效电路。
24.上图右所示正弦交流电路中，电流表A0的读数为（）。
A. 8A B. 5A
答案：B
答案：D
29.三相异步电动机在正常运行时，转子突然被卡住不能转动，则（）。
A.定子电流不变，转子电流变大；
B.定子电流和转子电流均变大；
C.定子电流和转子电流均变小；
D.定子电流和转子电流均不变。
答案：B
30.电动机正常转动时，负载突然增大，则电动机（）。
A.恒压源可以由恒流源等效代换；
B.恒压源输出电压受外电路影响；
C.恒流源的端电压恒为零；
D.恒流源的输出电流不变。
答案：D
8.下图所示电路，N为含源网络，则电流I为（）。
答案：C
9.下图所示直流电路中，A、B两点间断开，各支路电流方向、电压源方向如图所示，下列方程中，正确的是（ ）。
+U2+U3=I1R1-I2R2+I3R3 B. U1+U2-U3= I1R1-I2R2+I3R3
答案：C
34.下列四个组合按钮中，（）既能使电动机点动，又能使电动机连续运行。
答案：A
计算：直流电路如图所示，求：4Ω电阻中电流I1用戴维南定理求15Ω电阻中电流I若改变2A理想电流源中的电激流值，使其为多少是能使8V电压源发出的电功率为0
解：
若8V电压源功率为0，则其中电流为0，则此时：
计算：直流电路如图所示，求：8V恒压源处于电源还是负载状态用戴维南定理求3Ω电阻中电流I若A、B间接负载电阻RL=8Ω，求RL中电流IL
答疑地点：10 -408
考试地点10-210：化工071、072（201-220）
10-310化工072（221-231）、073、074（401-410）
10-513:化工074（411-430）、075
要求灯泡分三组均匀接入三相电源。求出各相负载阻抗，画出此三相电路图（每相负载用一个阻抗表示），并计算三相电源各相的线电流相量及三相负载的功率。
例：设计利用交流接触器控制两台三相异步电动机M1，M2，控制要求如下：1、有总停控制；2、起动时M1先起动，M2再起动；停止时，M2停止后，M1才能停。3、加必要的短路、过载及失压保护措施。
答案：B
17.正弦电压为u=-100sin(314t)V,表述该电压错误的是（）。
A：f=50Hz；B：Um=-100V；
C：U=；D：ψ=1800。
答案：B
18.某正弦电压的表达式为，则其下列表述中正确的是（）。
A.电压最大值为200V，初相为450；
B.电压有效值为200V，角频率为314rad/s；
画出主电路及控制电路。
例：设计利用交流接触器控制一台三相异步电动机，控制要求如下：按下起动按钮后电动机正传；延时5秒后自动反转；加必要的短路、过载及失压保护措施。
画出主电路及控制电路。
考试时间：2009年12月29日（17周周二）
上午10：00 - 12：00
考前答疑时间：2009年12月28日
上午9：00 - 11：00下午14：30–16：30
答案：C
22.关于提高感性电路功率因数的方法论述错误的是（）。
A.在感性电路两端并联适当大小的电容；
B.感性电路功率因数提高时，负载的工作状态不变；
C.电路中负载的功率因数不变；
D.感性电路功率因数提高时，负载中的电流将变小。
答案：D
23.下图左所示正弦交流电路中，电压表V2的读数为（）。
A. 100V B. 80V
电工复习
电路的作用与组成部分
电路模型
电压和电流的参考方向
电路元件
电源有载工作、开路与短路
基尔霍夫定律
第1章
第2章电路的分析方法
电阻串并联联接的等效变换
电阻星形联结与三角形联结的等换
电压源与电流源及其等效变换
支路电流法
结点电压法
叠加原理
戴维宁定理与诺顿定理
第3章电路的暂态分析
电阻元件、电感元件与电容元件
D.两个以上交流接触器的线圈可串联。
答案：C
33.在继电-接触器控制电路中，能实现互锁控制的是（）
A：将两个接触器的动合触点串联到另一接触器的线圈支路；
B：将两个接触器的动合触点并联到另一接触器的线圈支路；
C：将两个接触器的动断触点串联到另一接触器的线圈支路；
D：将两个接触器的动断触点并联到另一接触器的线圈支路。
答案：A
13 .换路前，若电容，则换路瞬间电容元件可用一（）代替。
A.短路；B.开路；C.电压源；D.电流源。
答案：C
14.下列表述错误的是（）。
A.全响应可以看作是零输入响应和零状态响应的叠加；
B.全响应可以表示为稳态分量和暂态分量的叠加；
C.无电源激励，输入信号为零的暂态过程称为零输入响应；
D.有电源激励，发生换路时的暂态过程称为零状态响应。
2、计算RL上的电流IL；
计算：下图所示电路，换路前已处于稳态。当开关从1的位置合到2的位置后，求iL和i，并画出它们的变化曲线。
求：1、额定转差率，额定转矩，转子电流频率；
2、换接时的起动电流，能否带动50Nm的负载起动。
3、若电网电压降低10%时的起动电流和起动转矩。
