九年级下册欧姆定律易错题(Word版 含答案)
九年级欧姆定律(培优篇)(Word版 含解析)
九年级欧姆定律（培优篇）（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。
(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。
加砝码使天平平衡。
打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。
指针偏转的原因是__________________________________________。
(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。
电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。
当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。
(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。
若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。
【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。
(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时 F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时 F 2B =300N由图丁知F B =50F A故11A 309N 5050B F F == 22A 300N 5050B F F == 托盘A 所受压力的变化量 ∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为 F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。
九年级物理下册欧姆定律易错题(Word版 含答案)
九年级物理下册欧姆定律易错题（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．小明同学用如图甲所示的电路，探究“电流与电压和电阻的关系”，电源电压15V保持不变，滑动变阻器的规格是“50Ω1A”，满足测量需求的电流表、电压表各一个，阻值为10Ω、20Ω、30Ω、40Ω的定值电阻各1个。
(1)连接电路时开关应处于_____（填“断开”或“闭合”）状态。
(2)根据图甲所示的电路图，将图乙所示的实物图连接完整，要求闭合S后，滑片P向左移动时电流表示数变大。
（________）(3)小明先探究“电阻R一定时，电流与电压的关系”，他将阻值为10Ω的定值电阻作为R接入电路，闭合开关S，调节滑动变阻器滑片P，测出电阻两端电压及对应电流，记录0在下表中。
实验次序1234U 3.0 4.0 5.0 6.0VI0.300.410.59A①第3次实验时，电流表的读数如图丙所示，则此时流经电阻的电流为_____A。
②分析数据，可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成_____。
(4)小明再探究“电压U0一定，电流与电阻的关系”。
①他将10Ω的电阻接入电路，闭合开关S，调节滑片P到适当位置，读出电流表示数记入下表中。
②断开开关S，小明用20Ω的电阻代替10Ω的电阻，闭合开关S，移动滑片P使滑动变阻器接人电路的阻值_____（填“增大”或“减小”），他这样做的目的是：_____。
实验次序1234R/Ω10203040I/A0.600.300.200.15③老师指出上表的数据中有一组数据不符合实际，你认为这是实验次序_____的数据。
④若不更换实验器材和电路，在实验过程中小明为了能够利用上述4个定值电阻，顺利得到4组I、R数据、完成实验，所保持不变的电压U0的取值范围应满足_____。
【答案】断开；； 0.5；正比；增大；控制定值电阻两端的电压一定； 4； 6.67V~10V；【解析】【详解】(1)[1]连接电路时开关应处于断开状态；(2)[2]滑片P向左移动时电流表示数变大，即电阻变小，故变阻器左下接线柱连入电路中，由表中数据，电压表示数为：U IR=⨯，=0.60A10Ω=6V故电压表选用大量程与电阻并联，连接如图所示：(3)[3]第3次实验时电流表的读数如图丙所示，电流表选用大量程，分度值为0.1A，则此时流经电阻的电流为0.5A；[4]分析数据，考虑到误差因素，电压与电流之比：3.0V ==10Ω0.30AU R I =， 故可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成正比； (4)[5][6]根据串联分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻变大，其分得的电压增大；探究电流与电阻的实验中应控制电阻两端的电压不变，根据串联电路电压的规律，移动滑片使滑动变阻器接入电路阻值变大，所以他这样操作的目的是控制定值电阻两端的电压一定；[7]因电源电压15V 保持不变，滑动变阻器的规格是“50Ω 1A ”，即变阻器的最大电阻为50Ω，在第4次实验中，根据电阻的串联和欧姆定律，电路的最小电流为：15V=0.167A 40Ω+50ΩU I R R =≈+最小滑定大，大于0.15A 故实验次序4的数据不符合实际；[8]滑动变阻器的规格是“50Ω 1A ”，表示变阻器允许的最大电流为1A ，因电流表选用大量程0−3A ，根据串联电路电流的规律，电路中允许通过的最大电流为1A ，由欧姆定律的变形公式UR I=，此时电路中的总电阻最小，所对应的定值电阻为最小电阻：1=10ΩR ，此时变阻器连入电路中电阻最小，分得的电压最小，故电压表的最大示数为：max max 1I =1A 10Ω=10V U R =⨯；当变阻器的最大电阻连入电路中时,变阻器分得的电压最大,根据串联电路电压的规律,电压表示数最小为min U ，根据串联电路电压的规律和分压原理：min min R U U U R -=滑定当变阻器的最大电阻为50Ω接入电路中时，对应的定值电阻最大为40Ω 即min min 15V 50Ω=40ΩU U -解得控制的最小电压min =6.67V U ； 所以U 0的取值范围应满足6.67V ~10V 。
中考物理复习欧姆定律问题专项易错题附答案
一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是（）A．电压表V1与电压表V2的示数之和不变B．电压表V2与电流表A的示数之比不变C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变小，电压表V1的示数不变【答案】D【解析】【分析】由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流。
根据电源的电压可知电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知R2两端的电压变化，然后判断电压表V1与电压表V2的示数之和、电压表V2与电流表A的示数之比的变化。
【详解】C．由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流。
因电源电压保持不变，所以滑片移动时，电压表V1的示数不变，故C错误；D．将滑动变阻器R2的滑片P向左滑动，变阻器接入电路中的电阻变大，电路中的总电阻变大，由UIR=可知，电路中的电流变小，即电流表A的示数变小，故D正确；A．由U IR=可知，R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以R2两端的电压变大，即电压表V2的示数变大；由电压表V1的示数不变、电压表V2的示数变大可知，电压表V1与电压表V2的示数之和变大，故A错误；B．由电压表V2的示数变大、电流表A的示数变小可知，电压表V2与电流表A的示数之比变大，故B错误。
【点睛】此题为一道经典的动态电路综合性题，重点考察电路的动态分析及欧姆定律的应用，均为中考物理电学部分的重难点，需要学生熟练掌握相关知识，并进行综合应用分析。
2．如图所示，电源电压不变，P置于中点，a为电流表或电压表。
任意闭合开关，电路都是安全的，下列说法正确的是（）A ．a 是电压表B ．只闭合S 1，P 向右滑动，a 的示数的变化量与A 2示数的变化量的比值变小C ．闭合S 1、S 3，断开S 2，A 1的示数大于A 2的示数D ．闭合S 1、S 2、S 3，P 向左滑动，A 1的示数减小 【答案】AC 【解析】 【分析】 【详解】A ．由电路图可知，当S 1与S 2闭合时，电表a 与电源串联，若a 为电流表，会造成电源短路，故a 不是电流表；此时电路是安全的，说明a 是电压表，故A 正确；B ．只闭合S 1，R 1和滑动变阻器串联，电压表a 测滑动变阻器两端的电压，两电流表测电路中的电流，设P 向右滑动前后电路中的电流分别为I 1、I 2，因串联电路中总电压等于各分电压之和，所以，由I =UR可得，电压表a 示数的变化量 ΔU 2=U 滑﹣U 滑′=(U ﹣I 1R 1)﹣(U ﹣I 2R 1)=(I 2﹣I 1)R 1=ΔIR 1则2U I∆∆=R 1，即a 的示数的变化量与A 2示数的变化量的比值不变，故B 错误； C ．闭合S 1、S 3，断开S 2，R 2与滑动变阻器并联后再与R 1串联，电流表A 1测干路电流，电流表A 2测变阻器支路的电流，因并联电路中干路电流等于各支路电流之和，所以，干路电流表A 1的示数大于支路电流表A 2的示数，故C 正确；D ．闭合S 1、S 2、S 3时，R 2与滑动变阻器并联，R 1和A 1被短路，A 1示数为0，滑片移动时电流表A 1的示数仍然为0，即示数不变，故D 错误。
欧姆定律易错大盘点(word)
欧姆定律易错大盘点（word）一、欧姆定律选择题1．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），由图象可知（）A. 电阻R0两端电压与通过R0的电流成正比B. R0的电阻值是10ΩC. 该电路最小功率0.05WD. 滑动变阻器R的电功率变化范围0﹣0.45W 【答案】D【解析】【解答】解：（1）因为电流随电压的变化图象为正比例函数图象，且呈一条直线，所以通过R0的电流与R0两端的电压成正比，由电压是产生电流的原因可知，不能说电阻R0两端电压与通过R0的电流成正比，故A错误；（2）当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，电路中的电流最大，由图乙可知，电源的电压U=3.0V，电路中的最大电流I大=0.6A，由I= 可得，R0的阻值：R0= = =5Ω，故B错误；（3）当滑片位于a端时接入电路中的电阻最大，电路中的电流最小，由图乙可知，电路中的最小电流I小=0.1A，电路中的总电阻：R总= = =30Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R大=R总﹣R0=30Ω﹣5Ω=25Ω，电路的最小功率：P小=UI小=3.0V×0.1A=0.3W，故C错误；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；当变阻器接入电路的电阻为R时，电路中的电流：I= = ，变阻器消耗电功率：P R=I2R=（）2R= == =，则当R=5Ω，变阻器消耗的电功率最大，P R大= =0.45W，所以，滑动变阻器R的电功率变化范围0～0.45W，故D正确．故选D．【分析】（1）由图象可知，R0两端的电压和电流关系是一个正比例函数图象，要注意电压是电流产生的原因；（2），当滑片位于b端时，电路为R0的简单电路，电压表测电源的电压，此时电路中的电流最大，根据图象读出电表的示数，利用欧姆定律求出R0的电阻值；（3）当滑片位于a端时，滑动变阻器的电阻完全接入电路中，电路中的电流最小，由图象读出电表的示数，根据P=UI求出电路中的最小功率；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；根据电阻的串联和欧姆定律表示出电路中的电流，根据P=I2R表示出滑动变阻器消耗的电功率，然后根据数学知识确定滑动变阻器消耗的最大功率，进一步得出滑动变阻器消耗电功率的变化．2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

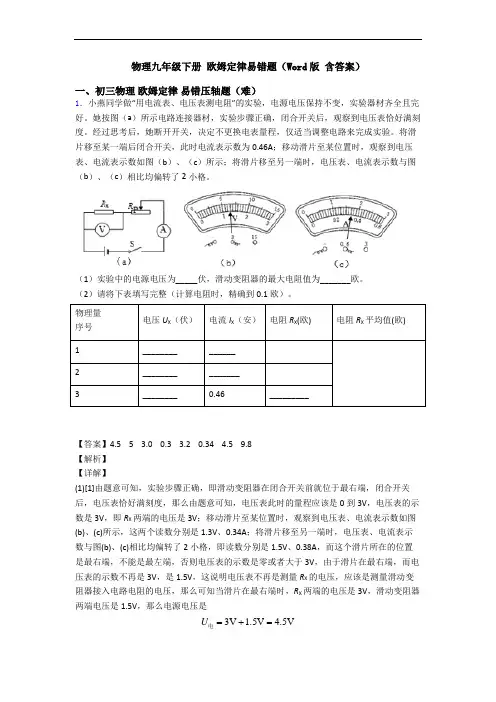

物理九年级下册 欧姆定律易错题(Word版 含答案)
物理九年级下册欧姆定律易错题（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．小燕同学做“用电流表、电压表测电阻”的实验，电源电压保持不变，实验器材齐全且完好。
她按图（a）所示电路连接器材，实验步骤正确，闭合开关后，观察到电压表恰好满刻度。
经过思考后，她断开开关，决定不更换电表量程，仅适当调整电路来完成实验。
将滑片移至某一端后闭合开关，此时电流表示数为0.46A；移动滑片至某位置时，观察到电压表、电流表示数如图（b）、（c）所示；将滑片移至另一端时，电压表、电流表示数与图（b）、（c）相比均偏转了2小格。
（1）实验中的电源电压为_____伏，滑动变阻器的最大电阻值为_______欧。
（2）请将下表填写完整（计算电阻时，精确到0.1欧）。
物理量电压U X（伏）电流I X（安）电阻R X(欧)电阻R X平均值(欧)序号1______________2_______________3________0.46_________【答案】4.5 5 3.0 0.3 3.2 0.34 4.5 9.8【解析】【详解】(1)[1]由题意可知，实验步骤正确，即滑动变阻器在闭合开关前就位于最右端，闭合开关后，电压表恰好满刻度，那么由题意可知，电压表此时的量程应该是0到3V，电压表的示数是3V，即R X两端的电压是3V；移动滑片至某位置时，观察到电压表、电流表示数如图(b)、(c)所示，这两个读数分别是1.3V、0.34A；将滑片移至另一端时，电压表、电流表示数与图(b)、(c)相比均偏转了2小格，即读数分别是1.5V、0.38A，而这个滑片所在的位置是最右端，不能是最左端，否则电压表的示数是零或者大于3V，由于滑片在最右端，而电压表的示数不再是3V，是1.5V，这说明电压表不再是测量R X的电压，应该是测量滑动变阻器接入电路电阻的电压，那么可知当滑片在最右端时，R X两端的电压是3V，滑动变阻器两端电压是1.5V，那么电源电压是U=+=3V 1.5V 4.5V电[2]将滑片移至某一端后闭合开关，此时电流表示数为0.46A ，可知R X 的大小是x 4.5V 9.8Ω0.46AR =≈ 那么当滑片在最右端时，电路中的电流大小是 3V 0.3A 9.8ΩI =≈ 滑动变阻器的最大电阻值是 1.5V 5Ω0.3A R ==滑 (2)[3][4]当R X 两端的电压是3V 时，电流I X 是x 3V 0.3A 9.8ΩI =≈ [5][6]当滑动变阻器的电压是1.3V 时，R X 两端的电压是x 4.5V -1.3V 3.2V U ==流过R X 的电流是0.34A ；[7][8]从表中可以看到，当电流是0.46A 时，滑片在最左端，R X 两端的电压等于电源电压的大小，即x 4.5V U =，此时R X 的电阻大小是x 4.5V 9.8Ω0.46AR =≈2．小宸利用如图甲所示的电路研究电流随电压变化的情况。
九年级物理欧姆定律易错题(Word版 含答案)
九年级物理欧姆定律易错题（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．如图所示是“用铅笔芯探究导体的电阻与长度的关系”的电路图．（1）闭合开关，保持滑片P2位置不变，向右移动铅笔芯上的滑片P1，电路中的电流________（选填：“变大”“变小"或“不变”）．（2）如果滑片P1滑动到铅笔芯最右端时，电压表示数很小，应该将滑动变阻器的滑片P2向________移动．（3）移动铅笔芯上面的滑片P1，记录铅笔芯A P之间的距离和电压表的示数，数据如表所示：A P1/mm030.060.090.0120.0150.0180.0U/V00.40.8 1.2 1.6 2.0 2.4通过表中数据反映的规律和___________可以推出导体的电阻与导体的长度成________比的结论．（4）保持滑片P1的位置不变，滑片P2在如图所示的位置时电压表示数为0.9V，滑片P2向右移动一段距离，电压表示数变为1.2V，滑片P2再向右移动相同的距离，电压表示数为________V．【答案】不变右欧姆定律正 1.8【解析】【分析】本题考查影响导体电阻的因素，主要是长度因素。
【详解】(1)[1]由电路图可知，当滑片P2不动时，不管P1怎么滑动滑动，铅笔芯的电阻都不变，那么电路的总电阻不变，唯有改变了电压表的示数，所以电路中的电流不变(2)[2]电压表的示数变得很小，是滑动变阻器分去了太多电压，故要向右滑动滑片P2，让变阻器的电阻变小，分去的电压变小，那么电压表的示数就会变大(3)[3][4]当A P之间的距离变大时，电压表所测的导体长变长，其示数随之变大。
而在这个过程中，电路中电流不变，根据欧姆定律UIR得，当电流不变时，导体两端的电压与电阻成正比。
处理表中的数据有：电压与A P1的距离的比值是定值，即是两者也成正比，所以可知导体的电阻与导体的长度成正比。
(4)[5]当电压表的示数为U AP=0.9V时，设铅笔芯和滑动变阻器此时接入电路的总电阻为R，A P段的电阻为R AP，电源电压为U，根据欧姆定律有APAPU UIR R==即是AP0.9V UR R=此为①式当电压表示数为U´AP=1.2V时，设变阻器减小的电阻为△R，同理有´´APAPU UIR R R==-∆即是1.2VAPUR R R=-∆此为②式解①②两式得，R=4△R此为③式将③式代入①式得，3.6VAPURR=∆当滑片P2再向右移动相同的距离，电压表的示数设为U´´AP，同理有´´´2APAPU UIR R R==-∆而将③式入上式，得´´113.6V 1.8V22APAPURUR==⨯=∆2．在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为6V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω），两只滑动变阻器（规格分别为“20Ω 2A”、“50Ω1A”），导线若干．（1）请根据如图甲的电路图用笔画线将图乙实物图连接完整（要求滑动变阻器向右移动时，电路中的电流变小）_______．导线不能交叉（2）连线时，开关必须____，滑动变阻器必须移到最____端．（此空选填：“左或者右”）．（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是_________________填字母．A.电阻断路电流表坏了滑动变阻器短路电阻短路（4）排除电路故障后进行实验．实验中，当把的电阻换成的电阻后，应把变阻器滑片向___填“左”或“右”滑动，同时眼睛盯住_______．这样做的的目的是：________ ．（5）为完成了五个定值电阻进行实验，并根据实验数据如图丙所示的电流I随电阻R变化的图象．他应选择的滑动变阻器规格是_______由此得到的结论__________【答案】断开右A右伏特表保证电压表的示数不变“50Ω 1A”电压一定时，电流跟电阻成反比【解析】【详解】(1)因为当5Ω的电阻接入电路时，电压表的量程是0-3V，所以电路电流最大为U=0.6A，故电流表量程选0.6A,则根据电路图,连接实物电路,如图所示:IR(2)连线时，开关必须断开，滑动变阻器必须移到最右端，以保护电路；（3））连接好电路，闭合开关，发现电流表没有示数，说明电路中没有电流，移动滑动变阻器的滑片，电压表示数始终接近电源电压．说明电路中有断路现象，造成这一现象的原因可能是电阻断路了；（4）除电路故障后进行实验．实验中，当把5Ω的电阻换成10Ω的电阻后，接入电路的电阻变大，电流变小，滑动变阻器两端的电压变小，固定电阻两端电压变大，为了保持固定电阻两端的电压不变，应把变阻器滑片向右滑动，增大滑动变阻器两端电压，同时眼睛盯住电压表，以保持电压表示数不变；（5）应选择的滑动变阻器规格是“50Ω 1A”，电压一定时，电流跟电阻成反比．【点睛】(1)根据电路图连接实物，注意导线不要交叉和电表量程选择适当；(2)电路连接时都要断开开关；(3)连好电路闭合开关，发现电压表有示数，电流表无示数则故障可能是电阻发生断路；(4)根据串分压的知识，先判断出改接后电压表的示数变化，然后判断滑片的移动方向；3．小军用如图所示的电路探究“通过导体的电流与导体两端电压的关系”。
上海航华中学物理第十四章 欧姆定律易错题(Word版 含答案)
上海航华中学物理第十四章欧姆定律易错题（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有如下器材:学生电源（6V）,电流表（0~0.6A,0~3A）、电压表（0~3V,0~15V）、定值电阻5Ω、10Ω、15Ω、20Ω、25Ω各一个、开关、滑动变阻器'R（200Ω 1A）和导线若干,进行实验:（1）按图甲连接好电路,闭合开关之前,滑动变阻器滑片P应移到____________ （选填“A”或“B”）端．（2）闭合开关后,移动滑动变阻器滑片P,发现电流表示数不变且读数较大,造成这种现象的原因可能是____________________________________（写一条即可）．（3）小颖同学利用提供的实验器材探究“电流与电压的关系”:闭合开关,调节滑动变阻器,读出电流表和电压表示数,并记录在表中．分析表中数据发现,电流与电压不成正比,你认为造成这种现象的原因可能是：________________________．通过表中数据,可计算出她选用的定值电阻R的阻值是____________Ω．U/V 5.55 4.54I/A0.100.200.300.40（4）正确连接好电路后,同组的超超同学继续探究“电流和电阻的关系”:每次接入定值电阻后,通过调节滑动变阻器滑片,保持电压表示数不变,记下电流表的示数．①实验中,当他用10Ω替代5Ω定值电阻时,如图甲滑动变阻器滑片应该向____________（选填“A”或“B”）端移动;②实验中,当他接入5Ω和15Ω定值电阻时,两次滑动变阻器的电功率之比为_______③完成五次实验后,记录所得电流和电阻的关系图像如图乙,超超同学检查数据时发现有一组数据是未移动滑片控制定值电阻两端电压测出的数据,根据乙图中的数据,阻值为______Ω的定值电阻连入电路时未移动滑片:这次实验前的那次实验,超超同学选择的是______Ω的定值电阻．【答案】B滑动变阻器短路电流表正负接线柱接反了，并且在使用前没有调零 5 A 2:1 25 15【解析】【详解】(1)[1]按图甲连接好电路，闭合开关之前，滑动变阻器接入电路的电阻应该最大，所以滑片P 应该移到B 端；(2)[2]造成这种现象的原因可能是滑动变阻器短路，那么无论滑动变阻器如何调节，电流大小都不变，只有电阻R 接入电路，电流较大；(3)[3]分析表中数据发现，电压数值在减小，电流数值在增大，这情况有可能是电流表正负接线柱接反了，并且在使用前没有调零；[4]设这个电流表在使用前，指针的示数为I ，由题意可知5.5V 5V 4.5V 4V -0.1A -0.2A -0.3A -0.4AR I I I I ==== 求得 1.2A I =，定值电阻5ΩR = (4)[5]当他用10Ω替代5Ω定值电阻时，定值电阻R 阻值在减小，为了保持电压表示数不变，那么滑动变阻器的阻值大小应变小，滑片应该向A 端移动；[6]实验中，当他接入5Ω和15Ω定值电阻时，两端的电压都是R U ，那么滑动变阻器两端的电压是'R R 6V U U =-设当他接入5Ω的定值电阻时，流过它的电流为1I ，滑动变阻器的电功率为()1R 16V P U I =-⋅当他接入15Ω定值电阻时，流过它的电流为2I ，滑动变阻器的电功率为()2R 26V P U I =-⋅那么可知R 125Ω10ΩU I I =⋅=⋅12:10:52:1I I ==1212::2:1P P I I ==[7]从图乙可知，左边四个点对应的电压大小都是3V ，而第五个点对应的电压为3.75V ，这组数据是未移动滑片控制定值电阻两端电压测出的数据，所以阻值为25Ω的定值电阻连入电路时未移动滑片；[8]阻值为25Ω的定值电阻连入电路时未移动滑片，那么此时电路中的电流大小为0.15A ，那么电路中的总电阻大小为6V 40Ω0.15AU R I ===总 对应的滑动变阻器阻值大小为 '-40Ω-25Ω15ΩR R R ===总这次实验前的那次实验滑动变阻器阻值大小也为'15ΩR =，由题意可知，此时定值电阻两端的电压是3V ，滑动变阻器两端的电压是6V 3V 3V -=电路中的电流大小为''R'R3V0.2A15ΩUIR===此时定值电阻大小为RR3V15Ω0.2AURI===所以这次实验前的那次实验，超超同学选择的是15Ω的定值电阻。
人教版九年级下册物理 欧姆定律易错题(Word版 含答案)
人教版九年级下册物理欧姆定律易错题（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．热敏电阻的阻值会随温度的改变而改变。
小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。
已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。
因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。
分析并回答下列问题：（1）步骤③中“……”部分的操作是____。
（2）从表中可以得出结论：在一定温度范围，_____。
（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。
闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。
小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。
A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。
（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
九年级下册欧姆定律易错题（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．有一只阻值未知的定值电阻R x。
图甲是用伏安法测R x阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω：U/V I/A R/Ω10.80.22 1.60.43 2.00.5(1)甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）；（_____________）(2)改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是______（填字母）；A．滑动变阻器断路 B．R x断路 C．R x短路(3)故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=____________Ω；(4)实验小组测了三组数据（如上表），进行多次实验的目的是____________；分析表中数据可知，不可能通过以上实验获得的数据是____________（填序号）。
原因是________________；[拓展]小明认为，实际中电流表和电压表都有内阻，若考虑电表的内阻，利用甲图改正后的电路测量电阻时，如果电压表和电流表的读数分别为U和I，而它们自身电阻分别为R v 和R A，则R x更准确的表达式为__________。
【答案】 A 4 取平均值减小误差1 电压表示数为0.8V 时，滑动变阻器连入的电阻大于滑动变阻器的最大阻值 VV -UR IR U【解析】 【分析】 【详解】(1)[1]用伏安法测R x 阻值的大小，需要知道R x 两端的电压大小，流过R x 的电流大小；从图甲可以看到，可以把电阻R x 左端与电流表的接线改成电阻R x 左端与开关S 右端相连，这时电流从电源正极流出，流过电流表、滑动变阻器、电阻R x ，再流过开关S ，最后回负极，电压表并联在电阻R x 的两端；根据上述修改实物图，如下图所示。
(2)[2]A ．假设滑动变阻器断路，那么整个电路都没有电流，电流表没有示数，电压表也没有示数，这与题中的条件相符合，所以可能是滑动变阻器断路，选项A 符合题意； B ．假设R x 断路，那么电路中没有电流，电流表没有示数，电压表测的是电源电压，有示数，这与题中的条件不符合，所以不可能是R x 断路，B 项不合题意；C ．假设R x 短路，那么电路中有电流流过，电流表会有示数，电压表没有示数，这与题中的条件不符合，所以不可能是R x 短路，C 项不合题意。
故选A 。
(3)[3]从图乙可以看到，电流表的量程是0~0.6A ，分度值是0.02A ，它的读数是0.3A ，根据UR I可知，待测电阻R x 的大小是x xx 1.2V4Ω0.3AURI===待测电阻R x的大小是4Ω。
(4)[4]因为实验过程中会存在误差，进行多次实验的目的是取平均值减小误差。
[5][6]不可能通过以上实验获得的数据是实验序号1；因为当电压表的示数是0.8V时，这时变阻器两端的电压是3V-0.8V 2.2VU==变流过变阻器的电流大小是0.2AI=变，这时变阻器的电阻大小是2.2V11Ω0.2AURI===变变变而变阻器的最大阻值是10Ω，R变与实际不符合，所以电压表的示数不可能是0.8V，不可能通过以上实验获得的数据是实验序号1。
[7]根据欧姆定律可知，流过电压表的电流是VVUIR=，根据并联电路的电流规律可知，流过R x的电流大小是x VV--UI I I IR==根据URI=可知，R x的阻值是Vxx V-URURI IR U==R x的阻值是VV-URIR U。
2．欣欣利用如图甲所示的电路，探究通过“导体的电流跟电阻的关系”。
实验器材：电源（电压恒为 4.5V），电流表、电压表各一只，开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（甲“10Ω 2A”、乙“20Ω 1A”），导线若干。
(1)用笔画线代替导线完成图甲电路的连接；（_____________）(2)实验中欣欣发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图乙所示的状态，则电路故障可能是_______；(3)排除故障后，多次改变 R的阻值，根据实验数据画出如图丙所示的I-R图像，得到的结论是_______ ；(4)在上述实验中，欣欣用10Ω的电阻替换5Ω的电阻，为了完成实验，他应该将滑动变阻器的滑片向 ______ 端移动（选填“A”或“B”），使电压表示数为______________V；(5)当欣欣改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则欣欣选用的滑动变阻器的规格是______（选填“甲”或“乙”），如果串一个定值电阻就能完成实验，那么这个定值电阻的范围是________；(6)除了更换滑动变阻器的方案以外，欣欣想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是________。
【答案】定值电阻断路在电压不变时，通过导体的电流与电阻成反比A 2.5 甲2~12Ω 2.7V∼3V【解析】【分析】【详解】(1)[1]将电压表并联在定值电阻的两端，如图所示；(2)[2]乙图中，左表为电压表，示数满偏，说明电压表与电源连通；右边为电流表示为0，说明电路断路或总电阻很大，由此可知，与电压表并联的定值电阻断路了。
(3)[3]由图丙所示图象可知：通过电阻的电流与电阻值的乘积为2.5保持不变，是一个定值，这说明：在电压不变时，电流与电阻成反比。
(4)[4][5]根据图丙所示的I−R 图象知，电阻两端的电压U =IR=5V ×0.5A=2.5V闭合开关发现电压表的示数变大，为保持电阻的电压不变，应增加变阻器分得的电压，根据分压原理可知，应增大变阻器连入电路中的电阻，他应该将滑动变阻器的滑片向A 端移动，使电压表示数为2.5V 。
(5)[6]当用15Ω的电阻继续实验时，即使将“10Ω2A ”的变阻器变阻器的全部电阻10Ω连入电路，由欧姆定律，此时电路中的电流I ='U R R +滑= 4.5V 15Ω10Ω+ =0.18A 电压表的最小示数U 小=IR =0.18A ×15Ω=2.7V>2.5V所以，他发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则小明选用的滑动变阻器的规格是甲“10Ω2A ”。
[7]如果串一个定值电阻就能完成实验，则滑动变阻器取最大值10Ω时，R 串最小，即满足U R =UR R R ++滑最大串最小⨯R =2.5V即4.5V15Ω10ΩR ++串最小⨯15Ω=2.5V解得R 串最小=2Ω；滑动变阻器取最小值0时，R 串最大，即满足U R =UR R +串最大⨯R =2.5V即4.5V15ΩR +串最大⨯15Ω=2.5V解得R 串最大=12Ω，故这个定值电阻的范围是2~12Ω。
(6)[8]由(5)知，使用“10Ω2A ”的滑动变阻器时，电压表能达到的最小示数为2.7V ；电压表量程为0∼3V ，当电压表示数U 大=3V 时， 滑动变阻器分得的电压U 滑2=4.5V−3V=1.5V当定值电阻为15Ω时，根据分压原理有2U U 滑大=15ΩR 滑则R 滑=2U U 滑大×15Ω=1.5V 3V×15Ω=7.5Ω该滑动变阻器能满足要求，所以，电压表的最大示数可以为3V ；综上，除了更换滑动变阻器的方案以外，小明想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是2.7V ∼3V 。
3．用“伏安法”测量一只小灯泡的电阻实验中，电源电压恒为3V ，小灯泡L 标有“2.5V”字样，滑动变阻器标有“100.5A Ω”字样。
（1）请用笔面线代替导线，将图甲中实物电路正确连接完整。
要求：滑动变阻器的滑片P 向左移。
小灯泡的亮度变亮。
（___________）（2）连接好电路，闭合开关，观察到小灯泡L 不发光，电压表示数为零，移动滑片仍如此。
将电压表分别正确并联在AB 、BC 、CD 两端，发现AB CD BC 0,0U U U ==>.由此可知，发生故障的是_________断路（选填：“AB ”、“BC ”或“CD ”）。
（3）排除故障后，闭合开关，移动滑片P ，当电压表的示数为2.4V 时，应该向______（选填“左”或“右”）移动滑片P 。
才能测得小灯泡正常工作时的电阻，小灯泡正常工作时电流表示数如图所示。
为______A,则灯泡正常工作时的电阻为__________Ω，（除不尽则保留一位小数）。
实验次数 电压表示数U /A 电流表示数I /A 电阻R /Ω1 1.00 0.142 1.70 0.2232.50（4）分析表格中的实验故据发现灯泡的电阻在变化，这是因为________在影响灯丝电阻。
细心的小君发现灯泡内壁变黑，是因为高温的钨蒸气遇冷_______（填物态变化）形成的。
（5）小君同学只用电阻箱替换灯泡，其它不变，继续探究“电流与电阻的关系”，每次调节滑片P 使电压表示数均为2.5V.在保证电路安全的前提下，为了能完成实验，电阻箱接入电路的阻值范围为________Ω。
【答案】BC 左 0.28 10.7 温度 凝华 5~50【解析】 【详解】（1）滑动变阻器的滑片P 向左移，小灯泡的亮度变亮，即滑动变阻器阻值要减小，同时小灯泡的额定电压为3V ，所以接入电压表量程为0~3V ，连接如下：（2）连接好电路，闭合开关，观察到小灯泡L 不发光，电压表示数为零，说明电路中存在断路现象或滑动变阻器接入阻值过大，移动滑片将电压表分别正确并联在AB 、BC 、CD 两端，发现AB CD BC 0,0U U U ==>，由此可知电路中BC 间断路（3）排除故障后，闭合开关，移动滑片P ，当电压表的示数为2.4V 时，为了继续增加其两端电压，应减小滑动变阻器两端电压，所以应该向左移动滑片P ，才能测得小灯泡正常工作时的电阻，小灯泡正常工作时电流表示数如图所示，其量程为0~0.6A ，最小分度值为0.02A,所以电流表读数为0.28A ，灯泡正常工作时的电阻为3V =10.70.28AU R I =≈Ω. （4）分析表格中的实验故据发现灯泡的电阻在变化，这是因为灯泡工作时散发热量，使其灯丝温度升高，所以是温度在影响灯丝电阻。
细心的小君发现灯泡内壁变黑，是因为高温的钨蒸气遇冷凝华形成的（先升华成钨蒸气再遇冷凝华）。
（5）滑动变阻器的最大允许通过电流为0.5A,此时对应电阻箱允许接入的最小电阻，根据欧姆定律可知，允许接入的最小电阻为：min max 2.5V ==50.5AU R I =Ω；滑动变阻器最大阻值为10Ω，根据串联分压原理可知，此时电阻箱接入的最大电阻，根据串联分压原理可知：U 1:U 2=(3-2.5)V:2.5V=R 滑max ：R max =1:5，当R 滑max =10Ω时，R max =50Ω，即电阻箱的接入阻值范围是5~50Ω.4．在“伏安法测电阻”的实验中，小梦同学连接了如图甲所示的电路（电路元件完好，电源电压恒定，滑动变阻器最大阻值为R ，接线柱接线牢固）．（1）连接电路过程中开关应该_____，开关闭合前滑片滑到_____处．（2）检查电路，发现有一处连接错误，请指出连接错误的导线是_____（填“a”“b”“e”或“d”）．（3）纠正错误后，闭合开关，测得几组数据如表．实验序号123电压U/V 1.5 2.1 2.8电流I/A 1.100.14电阻R/Ω15.015.0第3次实验时电流表示数如图乙所示，电流表的示数为_____A．第3次实验后，算出的电阻值是_____，待测电阻值为_____Ω．（4）实验结束后老师组织大家做延伸实验，他把A组的电流表给了B组，把B组的电压表给了A组，让A、B组利用现有器材完成测量电阻的实验设计．如果你在其中一个组，请把设计的电路图画在图丙的虚线框内．【答案】断开电阻最大 d 0.18 15.6Ω 15.2 答案见解析【解析】【分析】【详解】（1）连接电路时，为了防止电路元件损坏，开关应处于断开状态，为了保护电路，滑动变阻器滑到最大阻值处；（2）由实物图知，电压表测量的是电源电压，应该测量定值电阻两端电压，所以错误的是导线d，下端应该连接定值电阻左端的接线柱．（3）如图乙，电流表接在0~0.6A量程上，所以示数为0.18A，此时电压为2.8V，根据欧姆定律可算出此时的电阻为2.815.60.18R=≈Ω，将三次测量数据取平均值可知待测电阻阻值约为15.2Ω；(4) 根据题意可知，A组有两个电压表，B组有两个电流表；要测量电阻R x，要根据串并联电路特点设计电路A组上图B组下图，则其设计如图：【点睛】伏安法测电阻中，多次测量的目的是为了取平均值；探究电流与电压关系的实验中，多次测量的目的是为了实验更具普遍性．已知滑动变阻器最大阻值为R，在最后一问的设计中，可以以R为纽带，找到电源电压的表达式．5．如图甲所示是一种常见的发光二极管，其电路符号如图乙所示.二极管的导电能性很特殊，它只允许电流从它的正极流向负极，不允许从负极流向正极，这很像自行车气流从打气筒流向车胎.小丽和小明认真查阅资料后，决定一起验证二极管的这一特殊导电性.（1）闭合开关前，滑片应位于________（选填“a”或“b”）端。
