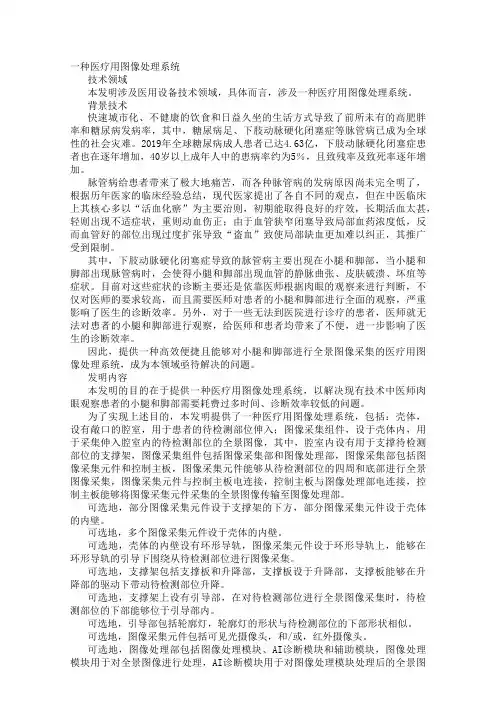

一种医疗用图像处理系统发明专利
一种医疗用图像处理系统技术领域本发明涉及医用设备技术领域，具体而言，涉及一种医疗用图像处理系统。
背景技术快速城市化、不健康的饮食和日益久坐的生活方式导致了前所未有的高肥胖率和糖尿病发病率，其中，糖尿病足、下肢动脉硬化闭塞症等脉管病已成为全球性的社会灾难。
2019年全球糖尿病成人患者已达4.63亿，下肢动脉硬化闭塞症患者也在逐年增加，40岁以上成年人中的患病率约为5％，且致残率及致死率逐年增加。
脉管病给患者带来了极大地痛苦，而各种脉管病的发病原因尚未完全明了，根据历年医家的临床经验总结，现代医家提出了各自不同的观点，但在中医临床上其核心多以“活血化瘀”为主要治则，初期能取得良好的疗效，长期活血太甚，轻则出现不适症状，重则动血伤正；由于血管狭窄闭塞导致局部血药浓度低，反而血管好的部位出现过度扩张导致“盗血”致使局部缺血更加难以纠正，其推广受到限制。
其中，下肢动脉硬化闭塞症导致的脉管病主要出现在小腿和脚部，当小腿和脚部出现脉管病时，会使得小腿和脚部出现血管的静脉曲张、皮肤破溃、坏疽等症状。
目前对这些症状的诊断主要还是依靠医师根据肉眼的观察来进行判断，不仅对医师的要求较高，而且需要医师对患者的小腿和脚部进行全面的观察，严重影响了医生的诊断效率。
另外，对于一些无法到医院进行诊疗的患者，医师就无法对患者的小腿和脚部进行观察，给医师和患者均带来了不便，进一步影响了医生的诊断效率。
因此，提供一种高效便捷且能够对小腿和脚部进行全景图像采集的医疗用图像处理系统，成为本领域亟待解决的问题。
发明内容本发明的目的在于提供一种医疗用图像处理系统，以解决现有技术中医师肉眼观察患者的小腿和脚部需要耗费过多时间、诊断效率较低的问题。
为了实现上述目的，本发明提供了一种医疗用图像处理系统，包括：壳体，设有敞口的腔室，用于患者的待检测部位伸入；图像采集组件，设于壳体内，用于采集伸入腔室内的待检测部位的全景图像，其中，腔室内设有用于支撑待检测部位的支撑架，图像采集组件包括图像采集部和图像处理部，图像采集部包括图像采集元件和控制主板，图像采集元件能够从待检测部位的四周和底部进行全景图像采集，图像采集元件与控制主板电连接，控制主板与图像处理部电连接，控制主板能够将图像采集元件采集的全景图像传输至图像处理部。
一种基于人工智能的图像识别系统专利申请方案
一种基于人工智能的图像识别系统专利申请方案专利申请方案：基于人工智能的图像识别系统一、技术领域本发明涉及人工智能和图像处理领域，具体来说，是一种基于深度学习的图像识别系统。
二、技术背景随着人工智能技术的快速发展，图像识别已经成为了研究的热点。
如何提高图像识别的准确率和效率，以及降低识别的成本，是当前亟待解决的问题。
三、发明内容本发明提供了一种基于人工智能的图像识别系统，该系统包括以下部分：1.数据采集模块：负责从各种来源收集图像数据，包括但不限于摄像头、社交媒体、公开数据库等。
2.数据预处理模块：对收集到的原始图像数据进行清洗和预处理，包括去除噪声、调整尺寸、归一化等操作。
3.深度学习模块：采用卷积神经网络（CNN）或其他深度学习算法对预处理后的图像数据进行学习和识别。
4.特征提取模块：利用深度学习模块的学习结果，提取出图像中的关键特征。
5.分类器模块：根据提取的特征，对图像进行分类和识别。
6.反馈模块：将识别结果反馈给数据采集模块，以便调整数据采集策略或更新深度学习模型。
四、优点本发明的图像识别系统具有以下优点：1.高准确率：通过深度学习模块对图像进行学习和识别，能够提高识别的准确率。
2.实时性：系统可以实时处理和反馈图像数据，使得识别过程具有实时性。
3.自适应性：系统可以通过反馈模块根据识别结果调整数据采集策略或更新深度学习模型，具有自适应性。
4.成本效益：通过数据预处理模块对原始数据进行清洗和预处理，可以减少不必要的计算资源消耗，降低了识别的成本。
五、实施方式在本发明的实施例中，数据采集模块从网络公开数据库获取图像数据，数据预处理模块对图像数据进行清洗和调整尺寸，深度学习模块采用CNN算法进行学习和识别，特征提取模块根据CNN的学习结果提取特征，分类器模块根据特征进行分类和识别，反馈模块将识别结果反馈给数据采集模块以调整数据采集策略或更新CNN模型。
六、应用场景本发明的图像识别系统可以应用于各种需要图像识别的领域，包括但不限于人脸识别、物体。
一种医学图像处理方法、系统、装置和计算机可读存储介质发明专利1
一种医学图像处理方法、系统、装置和计算机可读存储介质技术领域本申请涉及医学图像处理领域，特别涉及一种医学图像分割的方法和系统。
背景技术现有的医学图像处理软件大多只针对具有正常外观的器官或组织图像进行处理，难以处理发生病变、损伤的器官或组织图像。
以脑部图像为例，现有的医学图像处理软件可以较好地处理正常脑部图像，但对于出现脑肿瘤、脑卒中、脑出血、多发性硬化症等异常的脑部图像，现有的医学图像处理软件在处理时存在较多不足。
以脑肿瘤为例，由于肿瘤异质性的存在，脑肿瘤内部可划分为瘤周水肿、肿瘤核心以及肿瘤增强区域。
在手术方案的制定中，肿瘤核心通常需要完全切除，而水肿区则视情况保留或切除。
此外，大面积水肿、坏死和增强是恶性肿瘤的典型特征。
因此，基于多模态影像的肿瘤部位分割和定量分析对于疾病诊断、手术方案的制定以及预后具有重要意义。
然而由于肿瘤部位是三维结构，如果全部勾画数据量极大。
对于医生来说手动勾画十分耗时，并且勾画结果可重复性低，不同人之间也存在较大偏差。
临床上为简单起见通常只选取一个截面统计其面积信息。
此外，由于肿瘤异质性使得肿瘤边界不明确从而分割精确度较低。
目前的深度学习方法虽然可以自动进行特征提取，但分割性能以及分割速度仍然不能满足临床需求。
因此，需要提供一种改进的、特别是能够从脑部图像中分割出异常区域的医学图像处理方法、系统、装置和计算机可读存储介质，提高医生处理此类图像的定量分析精度和工作效率。
发明内容本申请采用级联网络对医学图像进行逐级分割，提高分割精度。
其中，级联网络中各级神经网络的输入均可以包括未分割的样本图像，从而给各级神经网络提供更多的图像信息，实现更好的分割效果。
另外，各级神经网络可以包括至少两个依次连接的上采样单元的卷积神经网络，本申请将各上采样单元的输出图像处理成分辨率一致的图像并进行融合，根据融合后的图像确定分割结果，通过融合各上采样单元的输出图像获取更有代表性的特征，从而得到更好的分割结果。
人工智能医疗诊断系统专利申请书模板
人工智能医疗诊断系统专利申请书模板【注意：以下内容为人工智能医疗诊断系统专利申请书模板，请根据实际情况进行填写】申请人：申请日期：申请号：致：国家知识产权局专利局人工智能医疗诊断系统专利申请书本发明涉及一种人工智能医疗诊断系统，特此申请专利保护。
一、发明封面标题：人工智能医疗诊断系统专利申请摘要：本发明提供了一种利用人工智能技术进行医疗诊断的系统。
该系统基于深度学习算法，通过分析患者的临床数据，提供准确且快速的诊断结果。
本发明可广泛应用于医学领域，具有重要的实用价值和经济效益。
二、技术领域本发明涉及人工智能技术及医疗诊断领域，具体为一种人工智能医疗诊断系统。
三、背景技术目前，医疗诊断的准确性和效率仍面临挑战。
传统的诊断方法需要医生耗费大量时间和精力，且结果存在一定误差。
因此，引入人工智能技术进行医疗诊断已成为解决这一问题的有效途径。
四、发明内容本发明提供了一种基于人工智能技术的医疗诊断系统。
该系统通过收集患者的临床数据，如病史、体征、检查结果等，并利用深度学习算法进行分析和诊断。
具体而言，该系统包括以下模块：1. 数据采集模块：用于收集患者的临床数据，并对数据进行预处理和标准化。
2. 特征提取模块：基于深度学习算法，对患者的临床数据进行特征提取，提取出最具诊断价值的特征信息。
3. 模型训练模块：使用预先标注的临床数据进行模型训练，优化模型的性能和准确性。
4. 诊断输出模块：通过输入患者的临床数据，利用优化后的模型进行诊断，并输出诊断结果。
五、实施方式本发明可采用软件、硬件或软硬件结合的方式实施。
具体的实施方式包括但不限于以下几种：1. 软件方式：将该系统部署于计算机、服务器等设备中，通过软件界面提供医疗诊断服务。
2. 硬件方式：将该系统集成于医疗设备中，实现实时的医疗诊断功能。
3. 软硬件结合方式：将该系统的一部分功能嵌入医疗设备中，同时将其余功能以软件方式提供。
六、权利要求根据本发明的实施方式和技术特点，提出如下权利要求：1. 一种人工智能医疗诊断系统，包括数据采集模块、特征提取模块、模型训练模块和诊断输出模块。
一种医学图像的处理方法及医学图像处理系统发明专利1
一种医学图像的处理方法及医学图像处理系统技术领域本发明实施例涉及图像处理技术，尤其涉及一种医学图像的处理方法及医学图像处理系统。
背景技术在进行医学图像检测时，检测结果通常存在两种情况，一种是真实的目标区域，即实际病变的机体位置；一种是假阳性，即实际未出现病变但是检测结果为病变的机体位置。
因而，在进行医学图像检测时，筛选出假阳性对于正确检测到病灶的位置至关重要。
现有的对病灶检测的方法，首先采用滑动窗口进行初检，然后采用卷积神经网络进行去假阳性操作。
由于病灶和假阳性在图像中所占的像素比例很小，采用滑动窗口进行初检的方式在窗口的尺寸太大时，存在漏检或误检的问题，在窗口的尺寸太小时，存在检测速率太慢的问题。
最终导致病灶检测的准确率低以及速率慢。
发明内容本发明实施例提供一种医学图像的处理方法及医学图像处理系统，解决现有的病灶检测方法的准确率低以及速率慢的问题。
第一方面，本发明实施例提供了一种医学图像的处理方法，该方法包括：获取同一检测区域的多幅医学图像；将多幅医学图像分别输入到人工智能网络产生多个概率分布图，其中，所述概率分布图用于判定所述医学图像的像素点属于目标像素点的概率；将所述多个概率分布图进行融合形成组合概率图；根据所述组合概率图在至少一幅所述医学图像中确定目标像素点的集合。
进一步地，所述将所述多个概率分布图进行融合形成组合概率图，包括：将所述多个概率分布图进行对齐操作，得到组合概率图，所述组合概率图中每一点表示像素点为目标像素点的概率。
进一步地，根据所述组合概率图在至少一幅所述医学图像中确定目标像素点的集合包括：根据预设阈值对所述组合概率图进行二值化处理，获取二值图；确定所述二值图中的独立连通域，所述医学图像中与所述独立连通域对应的像素点的集合为目标像素点的集合。
进一步地，所述多幅医学图像包括原始医学图像和所述原始医学图像的增强图像，且所述原始医学图像和所述增强图像包含灰度值不同的像素点；或者，所述多幅医学图像包括数个片层图像，且各个片层图像包含灰度值不同的像素点。
医用人工智能诊断系统专利
医用人工智能诊断系统专利随着人工智能技术的发展，医疗诊断领域也加速向人工智能技术应用转型。
医用人工智能诊断系统是一种基于人工智能技术的医学诊断辅助系统。
它可以为医生提供快速、高效、准确的辅助决策，从而提高医疗诊断的准确率和效率。
因此，医用人工智能诊断系统引起了广泛的关注和研究。
然而，医用人工智能诊断系统并不是简单的软件开发，还需要具备专利技术支持。
医用人工智能诊断系统专利是指关于医用人工智能诊断系统技术的专利。
它涵盖了医用人工智能诊断系统的各个方面，包括系统架构、算法、数据处理、人机交互等。
医用人工智能诊断系统专利的核心是技术创新和创新性解决方案。
一、医用人工智能诊断系统专利的技术要求医用人工智能诊断系统专利的技术要求非常严格，必须满足以下条件：1.技术创新：医用人工智能诊断系统专利必须具有技术创新性。
该技术必须是新的、独特的，与已有的技术有所区别。
2.实用性：医用人工智能诊断系统专利的发明必须具有实际应用价值。
该技术必须可以在医学领域内实际应用，为医疗行业提供福利。
3.非显而易见：医用人工智能诊断系统专利的发明必须不是显而易见的。
专利法规定，发明必须具有创造性，不能仅仅是常识和常规技术的组合。
二、医用人工智能诊断系统专利的保护范围医用人工智能诊断系统专利的保护范围是指专利权人对他人实施专利权监管和管制的权利。
医用人工智能诊断系统专利权人有权禁止他人未经许可从事以下行为：1.制造、销售、使用、进口涉及该专利技术的产品。
2.将该专利技术用于制造、销售、使用、进口产品。
3.制造、销售、使用、进口从属于该专利技术的关键部件。
医用人工智能诊断系统专利权人可以通过与他人达成许可协议，允许他人在一定范围内使用该专利技术。
专利权人也可以将专利技术授权给他人，从而实现商业化利用。
三、医用人工智能诊断系统专利的申请流程医用人工智能诊断系统专利的申请流程包括以下步骤：1.专利搜索：在申请医用人工智能诊断系统专利之前，必须进行专利搜索，以确保该技术的独特性和新颖性。
基于人工智能技术的医学图像诊断自动化方法
基于人工智能技术的医学图像诊断自动化方法自动化的医学图像诊断方法，基于人工智能技术的快速发展成为当前医疗领域的热门话题。
这些技术的发展潜力，为医生提供了更准确、高效的诊断工具，以提高病人的生活质量和健康状况。
本文将介绍基于人工智能技术的医学图像诊断自动化方法的原理和应用，以及其对医疗领域可能产生的影响。
一、神经网络算法在医学图像诊断中的应用神经网络是人工智能技术中最重要的算法之一，其应用已经被广泛地用于医学图像诊断自动化。
神经网络模型通过对海量医学数据进行训练，能够学习图像中的特征，并进行准确的诊断。
在基于神经网络的医学图像诊断中，一个关键的步骤是数据预处理。
医学图像数据通常具有高维度、复杂和噪声等特点，而数据预处理可以帮助剔除这些干扰因素，提升神经网络模型的性能。
例如，通过模糊化等方法，可以减少图像中的噪声，并突出感兴趣的区域。
之后，神经网络模型通过提取图像中的特征，对医学图像进行分类和诊断。
这些特征可以是图像的形状、纹理、颜色等属性，通过对这些特征进行综合分析，可以得出准确的诊断结论。
同时，神经网络模型还具有自动学习的能力，可以不断地改进和优化自身的性能，以适应更多不同疾病和图像类型的诊断需求。
二、医学图像诊断自动化的优势与挑战基于人工智能技术的医学图像诊断自动化方法具有许多显著优势。
首先，这些方法可以大大缩短医生对图像进行诊断和分析的时间。
在大规模的医学图像数据中，人工处理和分析费时费力，而自动化方法可以高效地对图像进行处理，并提供快速的诊断结果。
其次，基于人工智能技术的医学图像诊断方法具有较高的准确性和精确性。
这些方法可以通过训练模型，吸取大量的医学数据和专家经验，从而更准确地诊断疾病并提供治疗建议。
尤其是对于一些疾病表现模糊或难以识别的情况，自动化方法可以提供更可靠的诊断结果。
然而，基于人工智能技术的医学图像诊断方法也面临一些挑战。
首先是数据隐私和安全性问题。
医学图像数据包含病人的个人隐私信息，因此在使用这些数据进行训练和存储时需要严格保护和加密。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910334631.X
(22)申请日 2019.04.24
(71)申请人 南京图灵微生物科技有限公司
地址 210000 江苏省南京市栖霞区仙林街
道齐民路6号5栋808室
(72)发明人 王仲霄 武玮
(74)专利代理机构 北京华睿卓成知识产权代理
事务所(普通合伙) 11436
代理人 程淼
(51)Int.Cl.
G16H 50/20(2018.01)
G16H 30/40(2018.01)
G06N 3/04(2006.01)
(54)发明名称
人工智能医学图像自动诊断系统和方法
(57)摘要
本公开实施例提供一种人工智能医学图像
自动诊断系统和方法，其采集医学显微镜图像和
对应的诊断数据，对医学显微镜图像进行标注得
到医学显微镜图像对应的标注数据，基于医学显
微镜图像对应的诊断数据和标注数据构建训练
集和测试集，并基于深度学习模型训练得到最优
AI分类模型和最优AI语义分割模型，实现检测样
本的医学显微镜图像的自动诊断。
本公开实施例
可以有效节省人力资源，缩短诊断时间，提高诊
断准确率。
权利要求书3页 说明书9页 附图3页CN 110895968 A 2020.03.20
C N 110895968
A
权 利 要 求 书1/3页CN 110895968 A
1.一种人工智能医学图像自动诊断系统，其特征在于，包括：
数据采集模块，用于采集医学图像和对应的诊断数据，并对所述医学图像和诊断数据进行统一降噪和图像增强处理，其中，所述医学图像包括医学显微镜图像；
数据标注模块，用于对所述医学图像中的致病微生物所在的图像区域进行标注，形成所述医学图像对应的标注数据；
模型训练模块，用于深度学习模型，利用从所述医学图像和对应的诊断数据构建的训练集训练得到AI分类模型，利用从所述医学图像和对应的标注数据构建的训练集训练得到AI语义分割模型；
模型优化模块，用于利用从所述医学图像和对应的诊断数据构建的测试集对所述AI分类模型进行优化，利用从所述医学图像和对应的标注数据构建的测试集对所述AI语义分割模型进行优化，从而使得所述模型训练模块训练得到最优AI分类模型和最优AI语义分割模型；
模型部署模块，用于对所述最优AI分类模型和最优AI语义分割模型进行应用布署，所述最优AI分类模型和最优AI语义分割模型用于提供检测标本的医学显微镜图像的自动诊断。
2.根据权利要求1所述的人工智能医学图像自动诊断系统，其特征在于，所述模型部署模块对所述最优AI分类模型和最优AI语义分割模型进行应用布署包括：将所述最优AI分类模型和最优AI语义分割模型部署到服务器；
所述系统还包括线上诊断平台，所述线上诊断平台包括客户端和所述服务器；
所述服务器用于接收所述客户端发送的检测标本的医学显微镜图像，并输出所述医学显微镜图像的自动诊断结果。
3.根据权利要求1所述的人工智能医学图像自动诊断系统，其特征在于，所述模型部署模块对所述最优AI分类模型和最优AI语义分割模型进行应用布署包括：将所述最优AI分类模型和最优AI语义分割模型部署到嵌入式芯片；
所述系统还包括嵌入式诊断平台，所述嵌入式诊断平台包括安装有所述嵌入式芯片的显微镜；
所述显微镜用于获得检测标本的医学显微镜图像，并经由所述嵌入式芯片的处理输出所述医学显微镜图像的自动诊断结果。
4.根据权利要求2或3所述的人工智能医学图像自动诊断系统，其特征在于，所述医学显微镜图像包括妇科微生态显微镜图像。
5.根据权利要求1所述的人工智能医学图像自动诊断系统，其特征在于，所述深度学习模型包括卷积神经网络模型。
6.根据权利要求5所述的人工智能医学图像自动诊断系统，其特征在于，所述模型优化模块对所述AI分类模型和AI语义分割模型进行优化包括：通过调节所述AI分类模型和AI语义分割模型的预测概率阈值来选择倾向高敏感性或者倾向高特异性。
7.根据权利要求4所述的人工智能医学图像自动诊断系统，其特征在于，所述诊断结果包括细菌性阴道炎的诊断。
8.根据权利要求7所述的人工智能医学图像自动诊断系统，其特征在于，所述AI分类模型包括第一分类模型和第二分类模型，所述第一分类模型用于根据检测标本的医学显微镜
2。
