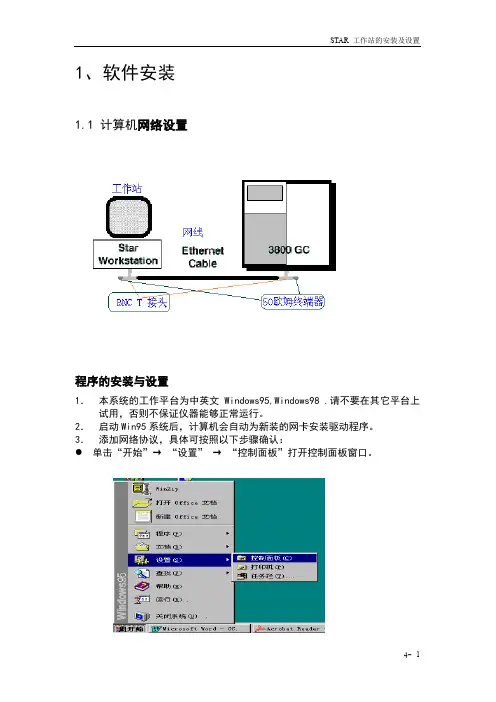

STAR工作站安装及设置
1、软件安装
1.1 计算机网络设置
程序的安装与设置
1．本系统的工作平台为中英文Windows95,Windows98 .请不要在其它平台上试用，否则不保证仪器能够正常运行。
2．启动Win95系统后，计算机会自动为新装的网卡安装驱动程序。
3．添加网络协议，具体可按照以下步骤确认：
单击“开始”→“设置”→“控制面板”打开控制面板窗口。
●在“控制面板”中双击“网络”
●在网络中查看有无TCP/IP项。若没有，请击“添加”→协议→
“Microsoft”→“TCP/IP”几秒钟后就会看到新加的TCP/IP项。双击“TCP/IP”按下图所示设置IP地址和子网掩码，其它项均不要动。IP地址的使用范围必须在：10.2.128.1-10.255.255.254之间；子网掩码必须为：
255.0.0.0。
网关不得输任何值；DNS配置和 WINS配置均应设置在“禁用”状态。否则将导
致通讯不正常。最后按下图设定“标识窗口”。至此，工作站的网络参数的设置全部完成。但GC3800 IP地址的设置尚未进行。请按“GC3800通讯软件的设置”步骤继续。
4．如果网卡驱动程序没有被正确安装，请使用以下步骤进行安装。
●进入控制面板，双击“添加新硬件”→“下一步”→选择“否”→“下一
步”→选“网络适配器”→“下一步”→选择“从磁盘安装”将网络生产厂家提供的驱动程序盘插入软驱，按屏幕提示完成安装。然后再回到上一步完成计算机网络参数的设置。
●注意：以上计算机参数设置只适用于不接入其它网的计算机。
1.2安装STAR5.X 工作站
启动工作站安装程序，按照提示执行。
如果是安装Star 5.51工作站时，应特别注意：在安装工作站且自动升级（Update）后，出现“Hotfix”安装提示“是”或“否”时，应选择“否”。否则，在重新启动时，Windows系统可能会出现严重问题。这一选择是为英文Windows准备的。
1.3 GC3800的通讯设置
1．启动工作站软件（通过双击“STAR TOOLBAR”实现），同时开启GC3800电源，不要按GC3800面板上任何键！！！
2．从STAR工具栏击“系统控制/自动化”启动系统控制软件，第一次，计算机会显示“通讯设置”画面引导你进行设置，如图所示：
4．单击“下一步”继续得如下画面：
5．单击“设置”进入下一个画面
6．点“从该工作站管理IP地址”前的方框，直至出现“√”符号。几秒钟后，上表中的“乙太网地址”，“IP地址”应出现类似于上表的数值。如果IP地址显示为“0.0.0.0”,则可以在上表的下部选择“手动指定IP地址”，然后在“IP地址”栏输入值“10.0.132.14”；在“主机名称”输入“GC3800”或你喜欢的其它名称。然后击“确定”返回前一画面。
7．单击“44”，等待计算机与GC3800建立通讯。该过程大约需要等待一至二分钟，请耐心等待，不要打断。一旦“44”对话框内出现文字，说明通讯设置已经完成，可以进入下一步设置。
下图为接通后的画面：
8. 单击“确认”关闭上面两个窗口。返回到“系统控制－设置”窗口，在下部
可以看到可用模块3800的图标，画面显示如下：
9．将鼠标箭头移至底部3800模块图标上，按住左键，拖到VARIAN STAR＃1中，千万不要将图标移至“自动启动模块”方框中。如下图所示：
10．从“系统控制”的菜单“仪器”中选择第一项“Varian Star #1”进入3800
控制画面。至此网络设置全部顺利完成。请参考“Step_by_step 操作手册”继续进行3800实地操作。
常见故障排除
更加详细的介绍，或需要连接多台电脑或采用公司网的话，请阅读CD中的后续文件
GC3800 工作站网络系统安装指南
Varian China Instruments
Tel: (010)66411530
Fax: (010)66411534
目录
1.硬件的安装 (3)
2.程序的安装与设置 (5)
3.公司网络设置 (12)
4.常见故障排除 (16)
硬件的安装
1.您手头必须有以下硬件：
●PC 通用网卡带BNC接头或RJ45口＋带BNC的集线器（HUB）
●GC3800专用网卡，P/N: 03-925804-01 COM PWA
●BNC T 接头2个
●BNC电缆一条( 最长200米)
●终端器（terminator）2个
●网卡的驱动程序，由网卡供应商提供，一般为软盘
2．硬件的安装：
●关闭计算机电源，拔掉插头，带好防静电手镯，然后再用手将网卡插入计算机的空
槽中，用螺丝固定好网卡。
●GC3800专用网卡一般已经由工厂安装好。如果没有安装，则需要打开GC3800左
侧机壳，先拿掉ROM 板，然后再将网卡装上。关闭电源，拔掉插头，带好防静电手镯是必须的！！！
GC3800专用网卡的位臵
●单台GC3800 与计算机的连接
●多台GC3800 与计算机的连接
程序的安装与设臵
5．本系统的工作平台为中文Windows95 或英文Windows95.请不要在其它平台（WIN98等）上试用，否则不保证仪器能够正常运行。
6．启动Win95系统后，计算机会自动为新装的网卡安装驱动程序。具体可按照以下步骤确认：
单击“开始”→“设臵”→“控制面板”打开控制面板窗口。
●在“控制面板”中双击“网络”
●在网络中查看有无TCP/IP项。若没有，请击“添加”→协议
→“Microsoft”→“TCP/IP”几秒钟后就会看到新加的TCP/IP项。
双击“TCP/IP”按下图所示设臵IP地址和子网掩码，其它项均不要动。
IP地址的使用范围必须在：10.2.128.1-10.255.255.254之间；子网掩码必
须为：255.0.0.0。
网关不得输任何值；DNS配臵和WINS配臵均应设臵在“禁用”状态。否则将
导致通讯不正常。最后按下图设定“标识窗口”。至此，工作站的网络参数的设臵全部完成。但GC3800 IP地址的设臵尚未进行。请按“GC3800通讯软件的设臵”步骤继续。
7．如果网卡驱动程序没有被正确安装，请使用以下步骤进行安装。
●进入控制面板，双击“添加新硬件”→“下一步”→选择“否”→“下
一步”→选“网络适配器”→“下一步”→选择“从磁盘安装”将网
络生产厂家提供的驱动程序盘插入软驱，按屏幕提示完成安装。然后再
回到上一步完成计算机网络参数的设臵。
●注意：以上计算机参数设臵只适用于不接入其它网的计算机。
如果想同时既能与其它INTERNET网通讯又能与GC3800通
讯，请参见后面“公司网络设臵”部分。
GC3800通讯软件的设臵
3．安装STAR5.0 工作站软件。
4．启动工作站软件（通过双击“STAR TOOLBAR”实现），同时开启GC3800电源，不要按GC3800面板上任何键！！！
5．从STAR工具栏击“系统控制/自动化”启动系统控制软件，第一次，计算
机会显示“通讯设臵”画面引导你进行设臵，如图所示：
4．单击“下一步”继续得如下画面：
5．单击“设臵”进入下一个画面
6．点“从该工作站管理IP地址”前的方框，直至出现“√”符号。几秒钟后，上表中的“乙太网地址”，“IP地址”应出现类似于上表的数值。如果IP地址显示为“0.0.0.0”,则可以在上表的下部选择“手动指定IP地址”，然后在“IP地址”栏输入值“10.0.132.14”；在“主机名称”输入“GC3800”或你喜欢的其它名称。然后击“确定”返回前一画面。
7．单击“44”，等待计算机与GC3800建立通讯。该过程大约需要等待一至二分钟，请耐心等待，不要打断。一旦“44”对话框内出现文字，说明通讯设臵已经完成，可以进入下一步设臵。
下图为接通后的画面：
