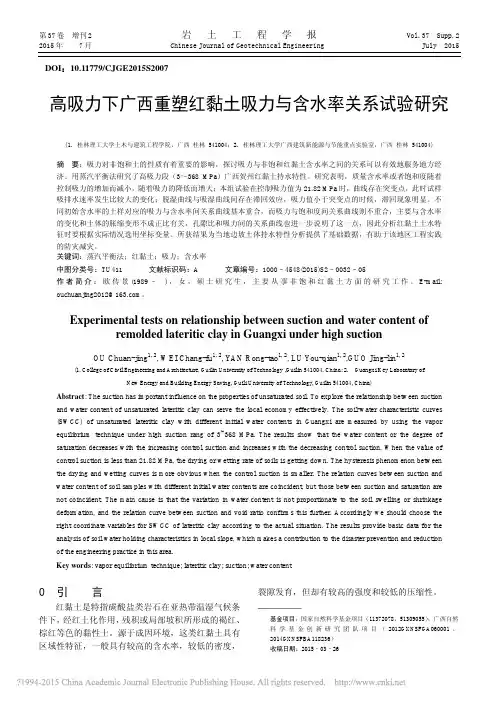

高吸力下广西重塑红黏土吸力与含水率关系试验研究_欧传景

第37卷增刊2 岩土工程学报 Vol.37 Supp.2 2015年7月 Chinese Journal of Geotechnical Engineering July 2015 高吸力下广西重塑红黏土吸力与含水率关系试验研究欧传景１，２，韦昌富１，２，颜荣涛１，２，卢有谦１，２，郭敬林１，２　(1. 桂林理工大学土木与建筑工程学院，广西桂林 541004；2. 桂林理工大学广西建筑新能源与节能重点实验室，广西桂林 541004)摘要：吸力对非饱和土的性质有着重要的影响，探讨吸力与非饱和红黏土含水率之间的关系可以有效地服务地方经济。

用蒸汽平衡法研究了高吸力段（3～368 MPa）广西贺州红黏土持水特性。

研究表明，质量含水率或者饱和度随着控制吸力的增加而减小，随着吸力的降低而增大；本组试验在控制吸力值为21.82 MPa时，曲线存在突变点，此时试样吸排水速率发生比较大的变化；脱湿曲线与吸湿曲线间存在滞回效应，吸力值小于突变点的时候，滞回现象明显。

不同初始含水率的土样对应的吸力与含水率间关系曲线基本重合，而吸力与饱和度间关系曲线则不重合，主要与含水率的变化和土体的胀缩变形不成正比有关，孔隙比和吸力间的关系曲线也进一步说明了这一点，因此分析红黏土土水特征时要根据实际情况选用坐标变量。

所获结果为当地边坡土体持水特性分析提供了基础数据，有助于该地区工程实践的防灾减灾。

关键词：蒸汽平衡法；红黏土；吸力；含水率中图分类号：TU411 文献标识码：A 文章编号：1000–4548(2015)S2–0032–05作者简介：欧传景(1989–)，女，硕士研究生，主要从事非饱和红黏土方面的研究工作。

E-mail: ouchuanjing2012@。

Experimental tests on relationship between suction and water content ofremolded lateritic clay in Guangxi under high suctionOU Chuan-jing1, 2, WEI Chang-fu1, 2, YAN Rong-tao1, 2, LU You-qian1, 2,GUO Jing-lin1, 2(1. College of Civil Engineering and Architecture, Guilin University of Technology ,Guilin 541004, China; 2. Guangxi Key Laboratory ofNew Energy and Building Energy Saving, Guili University of Technology, Guilin 541004, China)Abstract: The suction has important influence on the properties of unsaturated soil. To explore the relationship between suction and water content of unsaturated lateritic clay can serve the local economy effectively. The soil-water characteristic curves (SWCC) of unsaturated lateritic clay with different initial water contents in Guangxi are measured by using the vapor equilibrium technique under high suction rang of 3~368 MPa. The results show that the water content or the degree of saturation decreases with the increasing control suction and increases with the decreasing control suction. When the value of control suction is less than 21.82 MPa, the drying or wetting rate of soils is getting down. The hysteresis phenomenon between the drying and wetting curves is more obvious when the control suction is smaller. The relation curves between suction and water content of soil samples with different initial water contents are coincident, but those between suction and saturation are not coincident. The main cause is that the variation in water content is not proportionate to the soil swelling or shrinkage deformation, and the relation curve between suction and void ratio confirms this further. Accordingly we should choose the right coordinate variables for SWCC of lateritic clay according to the actual situation. The results provide basic data for the analysis of soil water holding characteristics in local slope, which makes a contribution to the disaster prevention and reduction of the engineering practice in this area.Key words: vapor equilibrium technique; lateritic clay; suction; water content0 引言红黏土是特指碳酸盐类岩石在亚热带温湿气候条件下，经红土化作用，残积或局部坡积所形成的褐红、棕红等色的黏性土。

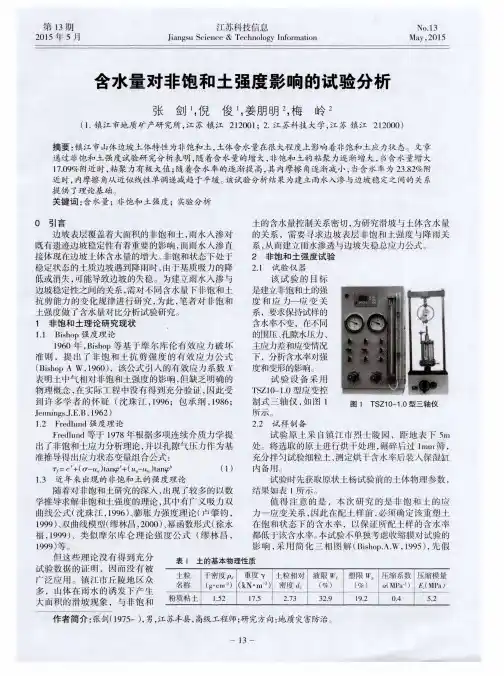

含水量对非饱和土强度影响的试验分析

．
按照不同含水率土样分组，每组等含水率试样分别在围压１００ｋＰａ下静置约１２ｈ，恢复到初始应力状态下，纪录各自孔隙水压力，含水率与孔隙水压力的关系如图２所示。对每组的４个试样分别施加１００ｋＰａ，１５０ｋＰａ，２００ｋＰａ和２５０ｋＰａ，剪切至破坏。各组含水率试样的应力一应变关系如图２ — １０所示。从图２可知，对于不同含水率的非饱和土，随着含水率的增大，孑Ｌ隙水压力增大，直到土样接近于饱和土样，孔隙水压力接近围压；同时在含水率比较低的情况下，出现负孔压，这主要是非饱和土存在基质吸力的原因。对于不同含水率的非饱和土，由图３ — １０可发现：含水率相同，强度的变化和围压值成正比；围压相同，强度和含水率成反比，由此得出非饱和土强度受土体含水量的影响较大；随着含水率的增大，试样应力一
１９．６５％，２０．２１％，２３．８２％，２７．１３％。
２．３试验步骤
试验分为２个步骤：一是恢复土样到原始应力状态。由于试验用土采自地表下５ｍ，上覆土体重度１９．３７ｋＮ・ｍ。，为简化试验，假设静止土压力系数取为１，试验在前期给土样加一个１００ｋＰａ的围压让土样恢复到原始应力状态，至孔隙水压力稳定，约１２ｈ，记录孔隙水压力。第二步做常规不排水快剪试验。为解决原土样取出后的应力释放、体积膨胀、土样密度降低的问题，本试验对试验土样进行不排水试验，以控制土样含水率。以速率１．０ｍｍ／ｍｉｎ进行快剪试验，围压分为１００ｋＰａ，１５０ｋＰａ，２００ｋＰａ和２５０ｋＰａ四个等级，每隔

非饱和红粘土基质吸力与密度及温度关系试验研究

基质吸力的量测，得到了基质吸力随干密度及温度变化的规律。试验结果表明，在相同初始含水率和温度下，基质
吸力随干密度的增加具有逐渐减小的趋势，当含水率ｗ≤２８．５％时，这一变化规律特别明显；在常温下红粘土的基
质吸力随温度升高逐渐减小，在同一干密度下，含水率越低，温度对基质吸力的影响就越大，当含水率ｗ＜２８．５％时，
待静置一段时间后，对各个试样中的滤纸以及图样的含水量情况进行测试。在对土样进行测量时应当注意选择整个土样的中心位置，而对滤纸进行测试时，则需要依照下述相关步骤进行：首先，在短时间内确定冷铝盒以及冷铝盒含湿滤纸的重量情况，从而计算得到湿滤纸当前的重量；其次，将冷铝盒含湿滤纸放置于烘箱内恒温烘烤２４ｈ，温度控制在１０５℃即可，且整个过程中务必保持铝盒盖处于半开状态；接着，将烘箱打开并盖上铝盒盖，静置３ｍｉｎ，随后去除冷铝盒含干滤纸使用铝棒进行充分冷却３０ｓ，此时快速称取冷铝盒含干滤纸以及热铝盒的重量情况，最后得到该情况下的干滤纸的重量，依据所得到的相关数据对滤纸的含水情况进行有效计算即可。
第３４卷第４期２０１９年８月
资源信息与工程
Ｖｏｌ．３４№４Ａｕｇｕｓｔ２０１９
非饱和红粘土基质吸力与密度及温度关系试验研究
蒋鑫
（湖南省核工业地质局三六大队，湖南衡阳４２１００３）
摘要：非饱和土中基质吸力的存在对其物理力学性质具有重要的影响。而基质吸力不但与土样本身物理状态
有关，还与外界环境有关。为了研究基质吸力与非饱和红粘土干密度及温度之间的关系，采用室内滤纸法进行了
密封等多项工艺，为了得到不同的基质吸力值，控制其湿
度情况；然后，在经过湿度控制后的试样基于水平放置的

非饱和粉质粘土的土水特性试验研究_刘晓敏

文章编号:1001-831X (2001)05-0375-04非饱和粉质粘土的土水特性试验研究X刘晓敏1,　赵慧丽2,　王连俊1(1.北方交通大学土木建筑工程学院,北京　100044;2.石家庄铁道学院交通工程系,石家庄　050043) 摘　要:本文简要介绍了非饱和土的吸力概念与土水特征曲线,针对土水特征曲线难以描述的问题,对北京地区普遍分布的非饱和粉质粘土进行研究。

利用Tempe 压力板吸力仪测出粉质粘土的土—水特征曲线,通过线性拟合分析得出其吸力方程,并对方程进行了误差分析。

关键词:粉质粘土;基质吸力;土—水特征曲线中图分类号:T U44 文献标识码:A1　非饱和土的吸力与土水特征曲线方程非饱和土不同于饱和土的最本质的原因就是吸力的存在。

一般来说,研究非饱和土的吸力就是指研究基质吸力。

基质吸力指空隙气压力u a 和空隙水压力u w 的差值u a -u w ,它反映了以土的结构、土颗粒成分及孔隙大小和分布形态为特征的土的基质对土中水分的吸持作用,是研究非饱和土工程性质的一项重要参数。

基质吸力的存在是造成非饱和土与饱和土工程性质有明显差异的根本原因[1]。

非饱和土的水分都处在一定的吸力状态下,随着含水量的变化,吸力也发生变化,含水量和基质吸力的关系称为土-水特征曲线。

在特定情况下,(如土体水分仅受单一外界因素作用时),它是土含水量的唯一函数,该曲线目前还不能根据土的基本性质由理论分析得出,只能用实验方法测定。

大部分用于描述土水特征曲线的方程式是根据经验和曲线的形状而建立起来的,以下公式都是以土的粒度分布为基础的。

列表如下[2]:从表1中可以看出,描述土水特征曲线的方程都比较复杂,未知参数多由经验得到,而且参数比较多,应用起来比较困难。

所以本文拟直接从土水特征曲线着手,研究它的应用方程。

此外,对于非饱和土的土水特征曲线方程并不是唯一的。

土的类型不同,所得出的方程也有所不同。

在本文中是以北京地区非饱和粉质粘土为研究对象进行试验。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第30卷第11期岩土力学 V ol.30 No. 11 2009年11月 Rock and Soil Mechanics Nov. 2009收稿日期：2009-03-30基金项目：国家自然科学基金资助项目（No. 10862004）；江西省教育厅资助项目（赣教技字（2007）50号）。

第一作者简介：刘小文，男，1968年生，博士，副教授，主要从事岩土工程性质、边坡稳定性分析及治理等教学与科研工作。

E-mail ：cnliuxiaowen@文章编号：1000－7598 (2009) 11－3302－05非饱和红土基质吸力与含水率及密度关系试验研究刘小文1，常立君1, 2，胡小荣1（1. 南昌大学建筑工程学院，南昌 330031；2. 青海大学建筑工程系，西宁 810016）摘要：非饱和土中存在的基质吸力对其性质有着十分重要的影响，而基质吸力又与土的含水率之间存在着密切的关系。

为了探讨基质吸力与非饱和红土含水率和密度之间的关系，采用滤纸法在试验室进行了基质吸力的量测，得到了不同干密度下非饱和红土的土-水特征曲线，拟合出了该类非饱和红土土-水特征曲线公式。

试验结果分析表明：在相同的干密度下，随着含水率的增加，基质吸力呈现出急剧减小的趋势。

当含水率w <24 %时，这一变化规律特别明显。

对参数b ϕ分析发现，在非饱和状态下基质吸力对红土强度的提高是有限的。

通过分析不同干密度对基质吸力的影响规律得出，基质吸力在含水率较高时对密度状态的变化不敏感，而在含水率较低时对密度状态的变化比较敏感。

关键词：非饱和红土；基质吸力；含水率；干密度中图分类号：TU 411 文献标识码：AExperimental research of matric suction with water content anddry density of unsaturated lateriteLIU Xiao-wen 1，CHANG Li-jun 1, 2，HU Xiao-rong 1（1. School of Architectural Engineering, Nanchang University, Nanchang 330031, China; 2. Department of Architectural Engineering,Qinghai University, Xining 810016, China ）Abstract: The matric suction has very important influence on the characteristics of unsaturated soil; and it is closely relevant to water content. In order to discuss the relationship among the matric suction, water content and dry density, the matric suction is measured with filter paper method in laboratory. The soil-water characteristics curves （SWCC ）for unsaturated laterite with different dry densities are obtained. The equations fitting the SWCC are presented for different dry densities of laterite. The test results show that the matric suction decreases with increasing water content under the same dry density; and the law is more obvious when water content is less than 24 %. The analysis of the parameter b ϕof unsaturated laterite shows that the strength of laterite does not increase obviously with the increasing matric suction under the unsaturated condition. The matric suction is not sensitive to density changes for a high water content laterite , and that is contrary for low water content. Key words: unsaturated laterite; matric suction; water content; dry density1 引言红土是一种广泛分布于热带、亚热带湿热地区的具有特殊工程地质性质的土体，其矿物成分以高岭石和伊利石为主。

在我国就有大约200×104 km 2的红土覆盖面积，红土在江西也广泛分布，在铁路、公路及房屋的建设过程中经常遇到[1－2]。

虽然对许多工程来讲，将红土作为饱和土是一种合理的简化，但真正的饱和土在自然界是很少的。

如果仍把红土简化成饱和土，那么这种简化将与工程实际不符，合理地提出非饱和红土在不同状态下的强度参数是工程的客观需要[3]。

根据非饱和土力学理论，非饱和红土强度和基质吸力有关，因此，正确预测吸力随外界条件的变化对研究非饱和土的性状具有十分重要的意义。

几十年来，许多学者对基质吸力的量测和评估做了大量的工作，也取得了很大的进展。

基质吸力可用直接法或间接法量测[4]。

在室内多采用压力板仪和自第11期刘小文等：非饱和红土基质吸力与含水率及密度关系试验研究行改制的常规三轴仪进行基质吸力测量，此两种仪器均基于轴平移技术；在户外则采用张力计，该仪器是基于能量补偿原理而设计的，其核心元件是多孔陶瓷头和压力传感器，通过标示饱水的多孔陶瓷头，在平衡土的基质势时压力传感器来确定基质吸力的大小。

张力计和轴平移装置是用来直接量测负孔隙水压力的装置。

除了这种方法，还可以利用间接的方法进行基质吸力的量测，即利用标准多孔材料制作的传感器或滤纸，其中滤纸法是一种比较经济而且操作简便的量测土中吸力的方法。

滤纸是作为传感体使用的，此方法是建立在滤纸能够同一定吸力的土达到平衡（在水分流动意义上）的假设基础上的。

当滤纸与土样直接接触时，土与滤纸之间的水分或水蒸气交换可以达到平衡，滤纸的平衡含水率相当于土的基质吸力；当滤纸不与土接触时，即滤纸置于土样上方，滤纸的平衡含水率相当于土的总吸力。

滤纸的含水率和吸力之间的关系可以通过率定曲线确定，同一型号的滤纸具有相同的吸力与含水率率定曲线[4]。

滤纸法可以量测很大范围的基质吸力，通常用于实验室中的吸力量测。

非饱和土的基质吸力是指水气界面两侧的压力差，因此，土中含水率的大小对基质吸力的影响肯定是存在的。

非饱和土的基质吸力与土的含水率有关已经成为公认的看法。

一般认为，基质吸力随含水率的增加而单调减小，然而也有文献指出，基质吸力与含水率之间并不存在一一对应的单值关系[3]。

作为基质吸力与含水率关系的延伸，相当一部分文献称基质吸力与饱和度有关，基质吸力随饱和度的增大而单调减小。

当饱和度最小时，基质吸力最大；当饱和度为100 %时，基质吸力为0[5]。

这一结论被广泛引用。

为了了解非饱和红土基质吸力随含水率及密度的变化规律，本文基于基质吸力的实验室量测来探讨基质吸力在非饱和土水分-密度状态空间的变化性状。

2 试验方法本次试验基于滤纸法来量测非饱和红土的基质吸力。

试验用土取自江西省南昌市新建县境内一道路开挖形成的红土边坡，土样呈红褐色，其物理性质见表1。

表1 红土的物理性质Table 1 Physical properties of laterite颗粒组成/%天然含水率 /% 土粒相对密度G S 液限 w L /% 塑限w p /% 0.5~0.25 mm 0.25~0.075 mm <0.075 mm13.52.7538.09 26.316.591 15.312 78.097从表1可知，该红土的天然含水率为13.5 %，塑性指数I P 为11.78，10< I P <17，故该土属于粉质黏土，液性指数I L < 0，处于坚硬状态。

试样是按设计的含水率计算所需的加水量，将无气水均匀地喷洒在风干土样中，充分拌合，配置成不同水分状态的散状土样密封在多层塑料袋中，在恒温恒湿条件下放置不少于2 d ，以便土中水分充分运移、混合均匀，然后按照设计的干密度将散状土料压密而成的。

试验所用滤纸采用杭州新华造纸厂的“双圈”牌No.203型滤纸，该滤纸的主要技术指标如下：直径为70 mm ；灰分为0.000 035g/张，占质量百分比0.01 %；滤速为慢速。

其率定方程为[4]f f lg 5.4930.076, 47 %S w w =−≤ （1） f f lg 2.4700.0120, 47 %S w w =−> （2）式中：S 为吸力（kPa ）；f w 为滤纸的含水率（%）。

试验时，先将烘干的滤纸放入称量盒内，一次放3张，中间的一张滤纸用于量测吸力，另外两张滤纸主要用于保护中间滤纸不受来自土的污染。

为了保证土样和滤纸的充分接触，将制备好的土样以及完成剪切过程的土样放在滤纸上面，土样放好后立即盖好盒盖并用透明胶带将称量盒密封，然后将密封好的称量盒放入恒温器内等待平衡。

只要平衡期间的温度变化保持很小，滤纸法的结果基本上不受周围温度的影响。

为了保证滤纸和土样之间的水量迁移达到平衡，平衡的时间均不少于10 d （平衡10 d 后滤纸的含水率基本稳定[4, 7－8]）。

平衡期间终了时，倒出土样，用镊子取出中间的那张滤纸称其质量。

为了减少滤纸与周围大气接触而发生水分变化，这一过程均尽量在30 s 内完成了。

根据滤纸的干质量和湿质量之差，便可计算出滤纸的平衡含水率。

根据滤纸的平衡含水率，可从率定方程求得平衡吸力值。

3 试验结果3.1 基质吸力与含水率的关系根据试验结果可以得出含水率与基质吸力的关系曲线，见图1。

从图上可以看出，在相同的干密度下基质吸力对含水率的变化比较敏感，随着含水率的增加基质吸力呈现出急剧减小的趋势。

当含水率w <24 %时，这一变化规律特别明显；当含水率w≥24 %时，基质吸力随含水率增加而减小的趋势减缓。
