最新模板支撑体系各规范及标准中做法不一汇总
(完整版)模板支撑体系技术标准
模板支撑体系技术标准一、JGJ162-2008建筑施工模板安全技术规范5.1.6承重的支架柱，其荷载应直接作用于立杆的轴线上，严禁承受偏心荷载。
6.1.1应对模板和配件进行挑选、检测，不合格者应剔除，并应运至工地指定地点堆放。
6.1.9支撑梁、板的支架立柱安装构造应符合下列规定：1.梁和板的立柱，纵横向间距应相等或成倍数。
2.钢管立柱底部应设垫木和底座，顶部应设可调支托，U型支托与楞梁两侧间如有间隙，必须楔紧，其螺杆伸出钢管顶部不得大于200mm，插入长度不得小于15mm,螺杆外径与立柱钢管内径的间隙不得大于3mm，安装时应保证上下同心。
3.在立柱底距地面200mm高处，沿纵横水平方向应按纵下横上的程序设扫地杆。
可调支托底部的立柱顶端应沿纵横向设置一道水平杆。
扫地杆与顶部水平杆之间的间距，在满足模板设计所确定的水平杆步距要求条件下，进行平均分配确定步距后，在每一步距处纵横向应各设一道水平杆。
当层高在8～20m时，在最顶步距两水平杆中间应加设一道水平杆；当层高大于20m时，在最顶两步距水平杆中间应分别增加一道水平杆。
所有水平杆的端部均应与四周建筑物顶紧顶牢。
无处可顶时，应于水平杆端部和中部沿竖向设置连续式剪刀撑。
4.钢管立柱的扫地杆、水平杆、剪刀撑应采用Φ48mm×3.5mm钢管，用扣件与钢管立柱扣牢。
钢管扫地杆、水平杆应采用对接，剪刀撑应采用搭接，搭接长度不得小于500mm，用两个旋转扣件分别在离杆端不小于100mm处进行固定。
5.梁下支撑立柱应设置纵横向扫地杆、水平杆与支撑体系连成一体。
6.2 支架立柱安装构造6.2.4当采用扣件式钢管作立柱支撑时，其安装构造应符合下列规定：1.钢管规格、间距、扣件应符合设计要求。
每根立柱底部应设置底座及垫板，垫板厚度不得小于50mm。
2.钢管支架立柱间距、扫地杆、水平拉杆、剪刀撑的设置应符合本规范第6.1.9条的规定。
当立柱底部不在同一高度时，高处的纵向扫地杆应向低处延长不少于两跨，高低差不得大于1m，立柱距边坡上方边缘不得小于0.5m。
模板工程及支撑体系施工质量控制标准
模板工程及支撑体系施工技术准则该技术要求参考了：《混凝土结构工程施工质量验收规范》（GB50204-2011版)《建筑施工模板安全技术规范》（JGJ 162-2008）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）《危险性较大的分部分项工程安全管理办法》（建质[2009]87号文件）《建设工程高大模板支撑系统施工安全监督管理导则》（建质[2009]254号文件）《建筑施工扣件式钢管模板支撑架技术规程》（DB33/1035-2006）（湖北省标准）《工程管理体系指引》模板工程及支撑体系施工技术要求1 总则为了提高客户满意度与美誉度、展现良好交付界面、确保项目混凝土结构品质，为现场施工提供技术支撑，特制定本技术标准。
2 术语和定义2.1 面板直接接触新浇混凝土的承力板。
并包括拼装的板和加肋楞带板。
面板的种类有钢、木、胶合板、塑料板等。
2.2 支架支撑面板用的楞梁、立柱、连接件、斜撑、剪刀撑和水平拉条等构件的总称。
2.3 连接件面板与楞梁的连接、面板自身的拼接、支架结构自身的连接和其中二者相互间连接所用的零配件。
包括卡销、螺栓、扣件、卡具、拉杆等。
2.4 模板体系由面板、支架和连接件三部分系统组成的体系，也可统称为“模板”。
2.5 扣件式脚手架为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，包含本规范各类脚手架与支撑架，统称脚手架。
2.6 扣件采用螺栓紧固的扣接连接件扣件；包括直角扣件、旋转扣件、对接扣件。
2.7 底座设于立杆底部的垫座：包括固定底座、可调底座。
2.8 可调托撑插入立杆钢管顶部，可调节高度的顶撑。
2.9 水平杆脚手架中的水平杆件。
沿脚手架纵向设置的水平杆为纵向水平杆；沿脚手架横向设置的水平杆为横向水平杆。
2.10 扫地杆贴近楼（地）面，连接立杆根部的纵、横向水平杆件；包括纵向扫地杆、横向扫地杆。
2.11 剪刀撑在脚手架竖向或水平向成对设置的交叉斜杆。
模板支撑体系技术标准
梁高＞400mm 时，
应设主、次楞，次楞
梁 间距应≤300mm;
5
模 梁 净 高 ≥ 500mm
板 时，应设对拉螺栓及
0
托木.
项目
标准要求
次楞间距≤300mm； 板 主楞间距根据计算决
模 定，且应≤1500mm。 板
图示
剪 剪力墙主龙骨为 6 道水 力 平对拉螺杆拉结钢管； 墙 墙竖向对拉螺杆最底下 模 3 道间距不超过 450mm， 板 上面 3 道不超过 500mm；
项目
标准要求

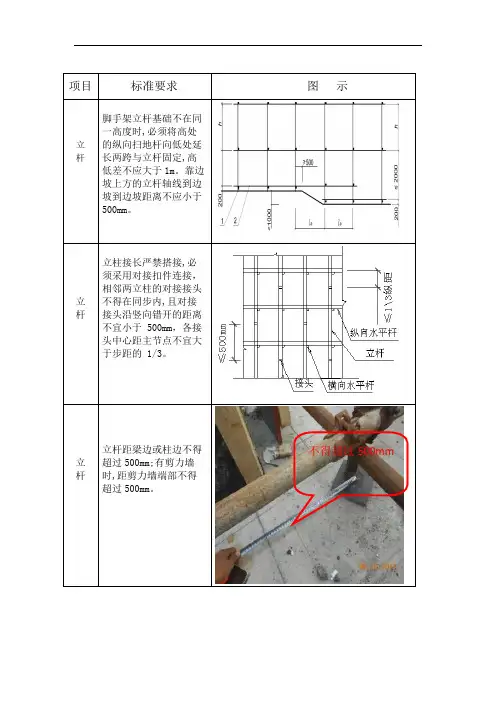

脚手架立杆基础不在同 一高度时,必须将高处 立 的纵向扫地杆向低处延 杆 长两跨与立杆固定,高 低差不应大于 1m。靠边 坡上方的立杆轴线到边 坡到边坡距离不应小于 500mm。
立柱接长严禁搭接,必 须采用对接扣件连接， 相邻两立柱的对接接头 立 不得在同步内,且对接 杆 接头沿竖向错开的距离 不宜小于 500mm，各接 头中心距主节点不宜大 于步距的 1/3。
由底至顶设置连续竖
向剪刀撑,剪刀撑宽
剪 度应为 5m～8m。
刀 ②普通型满堂脚手架
撑 在竖向剪刀撑顶部交
点平面应设置连续水
平剪刀撑。当支撑高
度超过 8m，或施工总
荷载大于 15kN/㎡，或
几种线荷载大于
20kN/m 的支撑架,扫
地杆的设置层应设置
水平剪刀撑。
托木、夹木竖向立挡
间距不大于 800mm;
立杆距梁边或柱边不得 立 超过 500mm;有剪力墙 杆 时,距剪力墙端部不得
超过 50 标准要求
满堂支撑架的可调底 座、可调托撑螺杆伸 立 出长度不宜超过 杆 300mm，插入立杆内的 长度不得小于 150mm。
图示
模板支撑体系规范标准及常见问题
➤ 3.2 （脚手架）安全等级和安全系数
规范条文
➤ 3．2．1 脚手架的安全等级 注：1、支撑脚手架的搭设高度、荷载中任一项不 满足安全等级为Ⅱ级的条件时，其安全等级应划 为Ⅰ级；
2、附着式升降脚手架安全等级均为Ⅰ级； 3、竹、木脚手架措设高度在现行行业标准规 定的限值内，其安全等级均为Ⅱ级。
建筑施工脚手架安全技术统一标准 GB 51210-2016
不宜大于50mm。 2、应检查支架顶部承受模板荷载的水平杆与支架立杆连接的扣件数量，采用双扣件构造设置的抗滑移扣件，其
上下应顶紧，间隙不应大于2mm。 3、支架顶部承受模板荷载的水平杆与支架立杆连接的扣件拧紧力矩，不应小于40N·m，且不应大于65N·m；
支架每步双向水平杆应与立杆扣接，不得缺失。
混凝土结构工程施工规范 GB50666-2011
➤ （模板工程）质量检查
规范条文
➤ 4．6．4 采用碗扣式、盘扣式或盘销式钢管架作模板支架时，质量检查应符合下列规定： 1、插入立杆顶端可调托座伸出顶层水平杆的悬臂长度，不应超过650mm； 2、水平杆杆端与立杆连接的碗扣、插接和盘销的连接状况，不应松脱； 3、按规定设置的竖向和水平斜撑。
混凝土结构工程施工规范 GB50666-2011
1、连接点竖向间距不宜超过2步； 2、连接点水平向间距不宜大于8m。
建筑施工脚手架安全技术统一标准 GB 51210-2016
撑的间距和单幅剪刀撑的宽度均不宜大于8m，剪刀撑与水平杆的夹角宜为45°～60°；支架高度大于3倍步距时， 支架顶部宜设置一道水平剪刀撑，剪刀撑应延伸至周边。
6、立杆、水平杆、剪刀撑的搭接长度，不应小于0．8m，且不应少于2个扣件连接，扣件盖板边缘至杆端不应 小于100mm。
模板支撑体系搭设规范
模板支撑体系搭设规范在搭建模板支撑体系时，我们需要遵循一定的规范，以确保系统的稳定性和可靠性。
下面将介绍模板支撑体系搭设的规范，以供参考。
首先，我们需要明确模板支撑体系的搭建目标和需求。
在进行规划之前，我们应该充分了解用户的实际需求，明确支撑体系所要实现的功能和服务范围。
只有明确了需求，才能有针对性地进行搭建，避免不必要的浪费和冗余。
其次，对于模板支撑体系的架构设计，我们应该遵循标准化、模块化的原则。
合理的架构设计可以提高系统的扩展性和维护性，降低系统的复杂度和耦合度。
在设计过程中，需要考虑到系统的整体性和一致性，避免出现各模块之间的冲突和不兼容性。
在进行搭建过程中，我们需要严格遵循相关的技术规范和标准，确保系统的稳定性和安全性。
同时，需要对系统进行充分的测试和验证，确保系统能够满足用户的需求并且具有良好的性能表现。
此外，在搭建模板支撑体系时，我们需要充分考虑系统的可维护性和可扩展性。
合理的设计和规范的实施可以降低系统的维护成本，同时也为系统的后续扩展提供了良好的基础。
最后，我们需要建立完善的文档和培训体系，确保系统的正常运行和维护。
在系统搭建完成后，需要及时编写相关的技术文档和用户手册，为用户提供良好的支持和帮助。
同时，也需要对相关人员进行培训，确保其能够熟练操作和维护系统。
综上所述，模板支撑体系的搭建需要遵循一定的规范，包括明确目标和需求、合理架构设计、严格技术规范、考虑可维护性和可扩展性、建立完善的文档和培训体系等方面。
只有严格遵循规范，才能够搭建出稳定、可靠的模板支撑体系，满足用户的需求并具有良好的性能表现。
模板支撑体系各规范及标准中做法不一汇总
计算长度计算公式为：l0= h+2a
JGJ162-2008
建筑施工模板安全技术规范
计算长度计算公式为：水平杆最大步距（l0= h）
10
受压杆件长细比
JGJ166-2008
建筑施工碗扣式脚手架安全技术规范
受压杆件长细比不得大于230
强条
JGJ130-2011
建筑施工扣件式钢管脚手架安全技术规范
2
可调托座丝扣外露长度
GB50666-2011
混凝土结构工程施工规范
不大于300mm
JGJ130-2011
建筑施工扣件式钢管脚手架安全技术规范
不宜超过300mm
JGJ162-2008
建筑施工模板安全技术规范
不大于200mm
强条
JGJ231-2010
建筑施工承插型盘扣式钢管支架安全技术规程
严禁超过400mm
4
立杆顶部承载方式
JGJ130-2011
建筑施工扣件式钢管脚手架安全技术规范
满堂支撑架顶部施工层荷载应通过可调托撑传递给立杆
GB50666-2011
混凝土结构工程施工规范
支架宜采用中心传力方式（即可调托撑承载），立杆顶部承受水平杆扣件传递的竖向荷载时（即允许扣件承载）应按偏心承载验算
JGJ130-2011
建筑施工扣件式钢管脚手架安全技术规范
永久荷载与可变荷载标准值和小于KN/m2时，取m2；
永久荷载与可变荷载标准值和大于 KN/m2时，按JGJ162规范取值
JGJ231-2010
建筑施工扣件式钢管脚手架安全技术规范
施工人员及设备荷载标准值为m2；
JGJ162-2008
模板支撑体系各规范及标准中做法不一汇总
JGJ231-2010
建筑施工承插型盘扣式钢管支架安全技术规程
模板支架立杆长细比不应大于150，其它受压杆件不大于230
JGJ162-2008
建筑施工模板安全技术规范
支架立柱不应大于150，斜撑不应大于200
强条
11
荷载分项系数
GB50666-2011
JGJ162-2008
建筑施工模板安全技术规范
螺杆外径与立柱钢管内径的间隙不得大于3mm。
GB50666-2011
混凝土结构工程施工规范
插入立杆顶端可调托座直径应满足与钢管内径间隙不大于6mm的要求。
JGJ130-2011
建筑施工扣件式钢管脚手架安全技术规范
螺杆外径不得小于36mm。
6
纵、横向扫地杆设置
JGJ231-2010
建筑施工扣件式钢管脚手架安全技术规范
按2%的垂直永久荷载标准值取值
其它规范
均未规定水平施工荷载标准值取值
9
计算长度计算公式
JGJ130-2011
建筑施工扣件式钢管脚手架安全技术规范
计算长度计算公式为：
顶部立杆段：l0= kμ1（h+2a）
非顶部立杆段：l0= kμ2h
JGJ166-2008
建筑施工模板安全技术规范
施工人员及设备荷载标准值为计算次梁时取m2，计算梁时取m2，计算立柱时取m2
振捣混凝土时产生的荷载标准值为2KN/m2
JGJ166-2008
建筑施工碗扣式脚手架安全技术规范
施工人员及设备荷载标准值为1KN/m2
振捣混凝土时产生的荷载标准值为1KN/m2
8
施工产生的水平荷载标准值
主体结构工程模板支撑体系标准做法
主体结构工程模板支撑体系标准做法1．模板材料要求1.1 墙、柱、梁、板使用厚度不低于15mm 厚的胶合板，板胶合层应层次分明、密实、无孔洞。
2．木枋材料要求2.1 采用标准尺寸木枋，使用前须过刨处理，截面尺寸偏差≰3mm。
2.2 推荐采用钢枋或钢木枋，其刚度大、精度高、周转次数多、总体成本相对较低。
3．内撑及对拉螺杆要求3.1 墙内撑采用成品带齿口内撑，可取消工人绑扎内撑的工作，并防止内撑掉落。
3.2 推荐使用带胶杯对拉螺杆套管，套管材质可采用厚壁型PVC管材或PPR管材，可有效控制截面尺寸和表面平整度，预防对拉螺杆处漏浆。
采用木枋、钢木枋、钢枋的模板支撑效果示图4、基层清理、柱底定位筋4.1 墙柱砼基层施工缝需踢打至露石，并清理干净。
4.2 墙柱模板下口内侧需设ø 8定位筋，定位筋距模板阴阳角50mm开始设臵，间距≯500mm。
5．梁模支撑与架体加固要求5.1 梁底模两侧须设臵限位扣件，同跨内两端必须设臵，中部每隔两道小横杆设一道限位扣件。
5.2 梁支撑的小横杆间距同立杆间距且≰1.2m，当梁下方的支撑立杆间距＞1.2m或梁高度≱600mm时，梁下方增加立杆支撑，立杆间距≰1.2m。
5.3 截面高度≱500mm的梁应在侧模中部设臵一道水平木枋，避免胀模；外边梁≱600mm 时，应设臵对拉螺杆并在梁下口采用专用夹具进行加固，间距≯600mm；中间梁高≱500mm 时采用专用夹具或“步步紧”进行加固。
6．板模支撑及架体加固要求6.1 楼板第一排立杆距墙≰500mm，楼板支撑立杆纵、横向间距≰1.2m，扫地杆距楼面≰200mm，中间水平拉杆步距≰1800m。
6.2 立杆设臵顶托的，顶托旋出长度≰200mm，不允许采用底托代替，上部应设臵2根木枋或2根钢管，避免受力偏心。
6.3 楼板模板支撑木枋间距≰200mm ；木枋端部离梁侧模板≰150mm；支撑木枋不得在同跨立杆搭接。
7．墙柱加固7.1 墙柱侧模采用通长标准木枋或槽钢、方钢，间距≰200mm，背枋必须顶到板底。
