关于滑动变阻器的取值范围的问题例题：如图所示电路，灯L上标有“3V0.9W”的字样，滑动变阻器R上标有“50Ω1A”的字样，电压表量程为0～3V，电流表上标有0～0.6A. 若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器允许接入电路的阻值范围是________．针对性练习题1.把标有“2V 0.4W”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器连接在如图所示的电路中．已知电源电压为3V．电流表的量程为“0～0.6A”，闭合开关，调节滑片，灯泡的最小功率为W，滑动变阻器接入电路的最小阻值是Ω2.如图所示的电路，电源电压为3V且保持不变，滑动变阻器R1标有“1A 10Ω”的字样。
当滑动变阻错的滑片P在最右端时闭合开关S，通过灯泡L的电流为0.5A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R1消耗的电功率范围是1.5W-3WD．电路消耗的总功率范围是2.4w～4.5w3．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），则图象可知A．电阻R0两端电压与通过R0的电流成正比B． R0的电阻值是10ΩC．该电路最小功率0.05WD．该电路最大功率1.8W4、如图，电源电压恒为8V，电压表量程为0～3V，滑动变阻器的规格为“20 Ω1A”,灯泡标有“6V 3W”字样。
若闭合开关，两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，则下列说法正确的是A、电流表的量程应选0～3AB、电压表示数的变化范围0～3VC、滑动变阻器的阻值变化范围4Ω～7.2ΩD、滑动变阻器的的最大功率为1W5、如图.电源电压18V保持不变。
电流表址程0-0.6A，，电压表量程0一1.5v，小灯泡上标有“6v 3w”字样，要求开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允超过额定电压(灯丝电阻不变).则下列说法正确的是A. 滑动变阻器允许调节的范围是24一60Ω.B. 当电流表示数为0.4A时，电压表示数为I2VC. 该电路的最大功率为10.8WD. 滑动变阻器的滑片向左移动时.电流表和电压表示数变大6.某元件（阻值不变）标有“6V 6W”字样，它正常工作的电流是A，它的电阻R是。
中考物理练测课件 变阻器连入阻值范围
4．如图甲所示的电路中，R1 是定值电阻，电流表量程为 0～0.6A，图乙是 电阻箱 R2 的电功率与其电阻大小变化关系的部分图像，则下列说法正确的 是( C ) A．电源电压为 6V B．R1 的阻值为 20Ω C．R2 能安全接入电路中的最小电阻值为 10Ω D．R2 为 20Ω 时，整个电路通电 10s 耗电 32J
第二步，根据欧姆定律求出总电阻和串联电路中总电阻与各串联电阻之间 是和的关系，即可求出滑动变阻器接入的阻值，形象化为如下的三角关系：
第三步，根据公式 P＝UI 或 P＝I2R 求出对应的电功率。
[特别声明] 以下诸题将采用新式解法，让学生快捷掌握这个解题的较为固 定的步骤和方法。
2．如图所示，电源电压恒为 4.5V，电流表的量程为“0～0.6A”，电压表 的量程为“0～3V”，灯泡 L 标有“2.5V 1.25W”字样(设灯丝电阻不变)， 滑动变阻器 R 的规格为“20Ω 1A”。闭合开关，在保证电路安全的情况 下，移动滑片 P 的过程中，下列说法中正确的是( B ) A．电流表的示数最大为 0.6A B．滑动变阻器接入电路的最小电阻为 4Ω C．灯泡消耗的最小电功率为 0.12W D．电路消耗的最大功率为 2.7W
[流程解析] 第一步，认识到电压表测滑动变阻器两端的电压时，可推理出如下 图所示的三角关系： 第二步，确定电路中电流的范围，显然为 0.2A～0.4A。
第三步，根据公式 P＝I2R 求出灯泡消耗的电功率范围为 0.3W～1.2W。
6．如图所示，电源电压恒定，R1＝12Ω，R2＝5Ω，滑动变阻器 R3 的规格是 “20Ω 1.5A”，电流表 A1、A2 的量程都是 0～3A，电压表的量程是 0～15V。
中考物理《动态电路》专题训练(附带答案)
中考物理《动态电路》专题训练（附带答案）类型一变阻器型动态电路1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（）A．A1和V B．A和V C．只有V D．只有A13.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。
开关S闭合后，在滑动变阻器R2的滑片P 向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。
闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。
在不损坏电路元件的情况下，下列说法中正确的是（）A．电源电压为4.5VB．该电路的最大功率是2.7WC．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1WD．滑动变阻器允许连入电路的阻值范围为4～10Ω5.如图1所示电路，电源电压保持不变。
闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．滑动变阻器R2的最大阻值为49ΩC．电阻R1的最大功率为14.4WD．同一时刻，电阻R1的功率始终大于R2的功率6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为，滑动变阻器的最大阻值为Ω。
7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。
中考物理电学专题试卷
中考物理电学专题复习中考分值：24分－－28分命题形式：填空、选择、实验、计算 一、填空题1．如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时 A ．电压表示数变大，电流表示数变小，灯泡变暗 B ．电压表示数变小，电流表示数变大，灯泡变亮 C ．电压表示数变小，电流表示数变小，灯泡变暗 D ．电压表示数变大，电流表示数变大，灯泡变亮2．实验室有甲、乙两只灯泡，甲标有“15V 1.OA ”字样，乙标有“10V 0.5A ”字样。
现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响)A ．25VB ．35VC ．17.5VD ．12.5V3．(2011重庆，第6题)某导体中的电流与它两端电压的关系如图所示，下列分析正确的是 A ．当导体两端的电压为0时，电阻为0 B ．该导体的电阻随电压的增大而减小 C ．当导体两端的电压为0时，电流为0D ．当导体两端的电压为2 V 时，电流为0.6A4．由公式I=U/R 变形得R=U/I ，对此，下列说法正确的是 A.加在导体两端的电压越大，则导体的电阻越大B.通过导体的电流越大，则导体的电阻越大C.导体的电阻跟导体两端的电压和通过导体的电流无关D.当导体两端的电压为零时，导体的电阻也为零5．如图所示电路，电源电压保持不变，闭合开关S ，缓慢移动滑动变阻器的滑片P ，电流表A 1的示数逐渐变小，这一过程中（ ）A.滑片P 是向左滑动的B.电压表V 的示数逐渐变小C.电流表A 的示数逐渐变小D.电流表A 与电流表A 1的示数差逐渐变小6．如图6所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R 0设计了四个测未知电阻Rx 的电路，其中不可行的是（ ）7．（2011湖南株洲，第14题）光敏电阻的阻值随着光照的强弱而改变。
“光强”是表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E 表示，国际单位为坎德拉（cd ）。
中考物理总复习《电学实验》专项测试题(附带答案)
中考物理总复习《电学实验》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________ 1．（1）在“探究串联电路的电压关系”的实验中，如图1.①根据电路图，在连接电路时，开关应处于（选填“闭合”或“断开”）状态。
①连接好电路，闭合开关，若L2断路，则电压表（选填“有示数”或“无示数”）。
（2）在“探究并联电路的电流关系”的实验中。
①某组实验中测出了L1、L2支路和干路上的电流分别为I A、I B和I C，I A=0.54A，I B的示数如图2所示，则I C= A。
根据多次测量实验结果，在误差允许范围内，你认为多次实验的目的是。
2．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为3V），电流表、电压表和开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω，50Ω），滑动变阻器（规格是“20Ω，2A”），导线若干。
（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。
( )（2）在开关闭合前，应将滑动变阻器的滑片滑至最（选填“左”或“右”）端。
（3）电路连接无误后，闭合开关，小明先后将5Ω和10Ω的电阻分别接入电路，移动滑片P进行了二次实验，数据如图乙表格所示，小明紧接着再将20Ω的定值电阻替换10Ω的电阻后，直接读出电流表示数示为A。
（4）小明为了使实验能继续顺利进行，还可以使用的定值电阻有。
（写出具体的电阻值）（5）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率。
①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是；①排除故障，继续实验，根据实验数据画出I﹣U图像（如图丙）。
由此可求出小灯泡正常发光时的功率为W；（6）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个滑动变阻器）如图丁，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1。

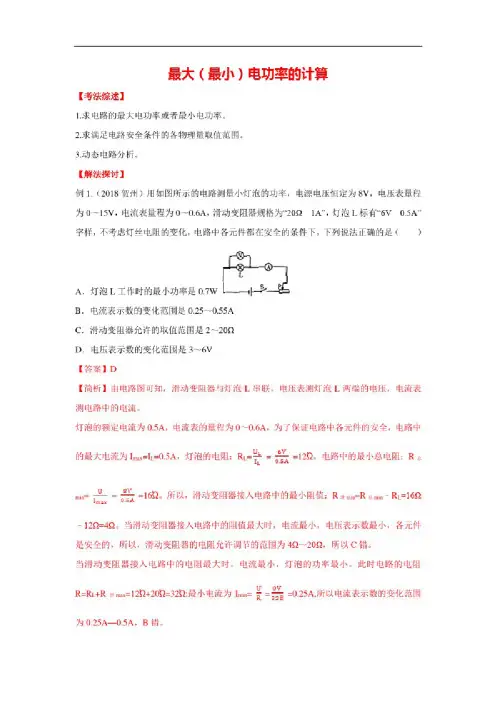

中考物理高频考点训练：最大（最小）电功率的计算
最大（最小）电功率的计算【考法综述】1.求电路的最大电功率或者最小电功率。
2.求满足电路安全条件的各物理量取值范困.3.动态电路分析。
【解法探讨】例1.（2018贺州）用如图所示的电路测量小灯泡的功率，电源电压恒定为8V,电压表量程为0〜15V,电流表量程为0〜0.6A，滑动变阻器规格为“20。
1A'\灯泡L标有“6V05A'字样，不考虑灯丝电阻的变化,电路中各元件都在安全的条件下，下列说法正确的是（）A.灯泡L工作时的最小功率是0.7W-----=B.电流表示数的变化范围是0.25〜O.55AC.滑动变阻器允许的取值范用是2~20。
D.电压表示数的变化范围是3〜6V【答案】D【简析】由电路陶可知，滑动变阻器与灯泡L串联，电压表测灯泡L两端的电压，电流表测电路中的电流.灯泡的额定电流为0.5A,电流表的钛程为0〜0.6A,为了保证电路中芥元件的安全，电路中的最大电流为U s=I l=0.5A.灯泡的电阻：R l=^=W=1血电路中的最小总电阻：R总mm=*=与=16。
・所以，滑动变阻器接入电路中的最小阻值；R；»n.1B=R Cnil n-RL=16Q ubA-12Q=4Q.当滑动变阳器接入电路中的阻值成大时，电流最小，电斥表示数最小，芥元件是安全的，所以，滑动变阻器的电阻允许调杓的范国为4。
〜20d所以C错。
当滑动变阻器接入电路中的电阻最大时，电流最小，灯泡的功率最小。
此时电路的电阻n ovR=R l+R时恤=12。
+20。
=32。
:最小电流为Im峪z=—=O.25A.所以电流表示数的变化范围为0.25A—0.5A・ B错。
电压表的最小示数（即灯泡的最小电压）：U i=In Ua RL=0.25Axl2Q=3V；因为灯泡的额定电压为6V,所以电压表的最大示数为6V,则电压表示数的变化范国是3V〜6V,D正确。
灯泡的最小功率：P l=L w FR l=（0.25A）2x12Q=075W,Alto例2.（2018玉林）如图所示，R”是阻值为10Q的定值电阻，R为滑动变阻器，灯泡上标有“4V2W“字样，且小灯泡的阻值始终保持不变。
中考物理总复习《电学计算题》专题训练(带有答案)
中考物理总复习《电学计算题》专题训练(带有答案)学校:___________班级：___________姓名：___________考号：___________典例精讲例 如图甲所示电路，小灯泡L 上标有“2.5 V 1.25 W”字样，滑动变阻器R 2上标有“10 Ω 1 A”字样.闭合开关S 、S 1，移动滑动变阻器滑片使小灯泡正常发光，此时电压表示数为2 V ，求：(1)小灯泡L 正常发光时的电阻；(2)若电流表选用0～0.6 A 量程，电压表选用0～3 V 量程，在确保电路各元件安全的情况下，求电路消耗的最大电功率(假定灯丝电阻保持不变)；(3)若更换电源，只闭合开关S 、S 2，移动滑片到某一个位置，电流表和电压表指针位置如图乙所示(可能与之前相比更换了量程但在后续操作中量程不变)，当向某个方向移动变阻器的滑片到某位置时，其中一个表指针达到满偏，另一个表指针在刻度盘23处.求定值电阻R 1的可能值.实战演练1.(2022河北18题)如图所示，电源电压为18 V，R0为定值电阻，R为滑动变阻器，电流表量程为“0～0.6 A”，电压表量程为“0～15 V”.闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36 A，电压表的示数为3.6 V.(1)求R0的阻值；(2)求滑动变阻器的最大阻值；(3)在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2.求P1∶P2.2.(2022河北预测卷)如图所示，电源电压为12 V且保持不变，小灯泡L标有“6 V 3 W”字样，滑动变阻器的规格为“20 Ω 1 A”，电压表的量程为0～15 V，电流表的量程为0～0.6 A.求：(1)小灯泡正常发光时的电阻；(2)为了保证电路安全，滑动变阻器接入电路的阻值范围；(3)调节滑片，当小灯泡正常发光时，保持滑片的位置不变，用定值电阻R0替换小灯泡L，替换前后，电路的总功率变化了1.2 W.求R0可能的电阻值.参考答案典例精讲例 解：(1)根据电功率的变形式P ＝U 2R 可知，小灯泡L 正常发光时的电阻R 灯＝U 灯2P 灯＝（2.5V ）21.25W ＝5 Ω (2)闭合开关S 、S 1，小灯泡L 和滑动变阻器R 2串联，电压表测量滑动变阻器R 2两端的电压.移动滑片使小灯泡正常发光，此时小灯泡两端的电压为2.5 V ，滑动变阻器R 2两端的电压为2 V ，故电源电压U 电＝U 灯＋U 滑＝2.5 V ＋2 V ＝4.5 V由I ＝U R 可知，小灯泡正常发光时的电流I 灯＝U 灯R 灯＝2.5V 5Ω ＝0.5 A 为了保证电路各元件安全，通过电路的最大电流为0.5 A ，则电路消耗的最大电功率P max ＝U 电I max ＝U 电I 灯＝4.5 V×0.5 A ＝2.25 W(3)只闭合开关S 、S 2，电阻R 1和滑动变阻器R 2串联.因滑动变阻器允许通过的最大电流为1 A ，所以由图乙可知，电流表选择的量程为0～0.6 A ，此时电路中的电流为0.5 A.若电压表的量程为0～15 V ，则其示数为12 V ，滑动变阻器的阻值为R 滑＝U 1I´ ＝12V 0.5A＝24 Ω>10 Ω，滑动变阻器R 2上标有“10 Ω 1 A”，故不符合题意；若电压表的量程为0～3 V ，则其示数为2.4 V ，滑动变阻器接入电路的阻值为R 滑′＝U 2I´ ＝2.4V 0.5A＝4.8 Ω<10 Ω，符合题意；若电流表达到满偏0.6 A ，则电流表示数增大了ΔI ＝0.6 A －0.5 A ＝0.1 A电压表则减小了ΔU ＝2.4 V －23×3 V ＝0.4 V 因串联电路总电压等于各分压之和，所以R 1两端电压变化量和电压表示数变化量相等，则由I ＝U R可知，定值电阻R 1＝ΔU ΔI ＝0.4V 0.1A＝4 Ω 若电压表示数达到满偏3 V ，则电压表的示数增大了ΔU ′＝3 V －2.4 V ＝0.6 V根据串联电路电压规律可知，R 1两端电压变化量也为0.6 V ，电流表示数减小了ΔI ′＝0.5 A －23×0.6 A ＝0.1 A 由I ＝U R 可知，定值电阻R 1＝ΔU ′ΔI ′ ＝0.6V 0.1A＝6 Ω 所以，定值电阻R 1的阻值可能为4 Ω或6 Ω.实战演练1.解：(1)由题图可知，定值电阻R 0与滑动变阻器串联，电流表测电路中的电流，电压表测定值电阻两端的电压根据题意及欧姆定律得，定值电阻R 0的阻值R 0＝U 0I ＝3.6 V 0.36 A＝10 Ω (2)根据题意，当滑动变阻器滑片移至中点时滑动变阻器两端的电压U 滑＝U －U 0＝18 V －3.6 V ＝14.4 V通过滑动变阻器的电流即电路中的电流I ＝0.36 A所以滑动变阻器一半的阻值R 滑2＝U 滑I ＝14.4 V 0.36 A＝40 Ω 则滑动变阻器的最大阻值R 滑＝2×40 Ω＝80 Ω(3)当电流表示数最大为0.6 A 时定值电阻R 0两端的电压U 0′＝I max R 0＝0.6 A×10 Ω＝6 V ＜15 V电压表可以正常工作所以电路消耗的最大功率P 1＝UI max ＝18 V×0.6 A ＝10.8 W当电压表改接在R 两端，R 两端的电压最大为15 V 时，R 接入电路的电阻最大，此时电路中的功率最小R 0两端的电压U 0″＝U －U 滑′＝18 V －15 V ＝3 V此时电路中的电流I min ＝U 0″R 0＝3 V 10 Ω＝0.3 A R 接入电路的电阻R 滑′＝U 滑′I min ＝15 V 0.3 A＝50 Ω<R 滑 所以电路中的最小功率P 2＝UI min ＝18 V×0.3 A ＝5.4 WP 1∶P 2＝10.8 W ∶5.4 W ＝2∶12.解：(1)小灯泡正常发光时的电阻R L ＝U 额2P 额＝（6 V ）23 W ＝12 Ω (2)电流表的量程为0～0.6 A ，小灯泡规格为“6 V 3 W”，所以，电路中的最大电流：I 大＝I L ＝P 额U 额 ＝3 W 6 V ＝0.5 A此时电路中的总电阻：R 总＝U I 大 ＝12 V 0.5 A＝24 Ω 滑动变阻器接入电路中的最小阻值R 小＝R 总－R L ＝24 Ω－12 Ω＝12 Ω电压表的量程为0～15 V ，电源电压为12 V ，所以滑动变阻器接入电路的阻值可以达到最大值，即为20 Ω故滑动变阻器R 接入电路的阻值范围为12～20 Ω(3)用定值电阻R 0替换小灯泡L ，替换之前，小灯泡正常发光通过电路的电流：I ＝0.5 A由串联电路中各部分两端电压之和等于总电压可得：U 滑＝U －U 额＝12 V －6 V ＝6 V所以R 滑＝R L ＝12 Ω由题知，用电阻R 0替换L ，R 滑保持不变，总功率的变化量为1.2 W则由P ＝UI 可得串联电路电流的变化量：ΔI ＝ΔP U ＝1.2 W 12 V＝0.1 A 若电流减小0.1 A ，则此时通过电路的电流：I 0＝I －ΔI ＝0.5 A －0.1 A ＝0.4 A则电路中的总电阻为：R 总′＝U I 0 ＝12 V 0.4 A＝30 ΩR0＝R总′－R滑＝30 Ω－12 Ω＝18 Ω若电流增大0.1 A，则此时通过电路的电流：I0′＝I＋ΔI＝0.5 A＋0.1 A＝0.6 A 则电路中的总电阻为：R总″＝UI0′＝12 V0.6 A＝20 ΩR0′＝R总″－R滑＝20 Ω－12 Ω＝8 Ω综上所述：电阻R0可能的电阻值为18 Ω或8 Ω.。
中考物理复习专题：欧姆定律(含答案)
中考物理复习专题：欧姆定律一、单选题1．如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全情况下多次移动滑动变阻器的滑片，根据记录的电流表和电压表示数绘制出图乙的图像，下列说法正确的是（）A．电源电压为3VR的阻值是15ΩB．定值电阻C．滑动变阻器连入电路的最大阻值为7.5ΩD．当滑片P移至中点时，电流表的示数是0.3A2．在“测量小灯泡正常发光时的电阻”的实验中，关于四位同学遇到的一些问题，下列说法不正确的是（）A．小刚连接完电路的最后一根导线小灯泡就亮了，是因为他连接电路时开关是闭合的B．小强连接完电路闭合开关后小灯泡不亮，可能是因为滑动变阻器的阻值调到了最大C．小丽发现小灯泡在不同电压下测得的电阻值均不相同，有可能是由测量误差导致的D．小梅要判断小灯泡是否正常发光，应在调节滑动变阻器的同时仔细观察电压表示数是否达到额定电压3．近十年，中国高铁从追赶到领跑，实现了完美超越。
如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，0R为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。
当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大4．小明设计了如图所示的“电阻测量盒”。
电源电压未知，从方框引出线两端接入被测电阻，闭合开关1S后，下列说法正确的是（）R的电流A．电流表测通过R的阻值未知，则无法测出被测电阻阻值B．若S后，电流表示数会变小C．再闭合开关2D．电源电压下降时，测得的电阻值会偏小5．以下四个电路，不能测出未知电阻R x阻值的电路是（R0阻值已知，电源电压未知）（）A．B．C．D．6．关于欧姆定律，下列说法正确的是（）A ．导体两端电压越大，通过导体的电流越小B ．导体电阻越大，通过导体的电流越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体两端的电压一定时，通过导体的电流与导体的电阻成反比7．如图所示的电路中，当开关S 闭合，甲、乙两表示为电压表时，示数之比32U U 甲乙∶∶；当开关S 断开，甲、乙两表是电流表时，则两表的示数之比为I I 甲乙∶为（ ）A ．2：1B ．3：1C ．2：3D ．1：38．如图所示是汽车油量表的工作原理图，其中电源电压为3V ，油量表是由一只量程为0~0.6A 的电流表改装的，变阻器 R 1铭牌标有“5Ω 2A”的字样，闭合开关，此时滑片P 与a 端的距离为R 1总长的四分之一，以下说法正确的是（ ）A ．此时变阻器接入电路中的阻值是4ΩB ．当油量减少时，电路的总电阻减小C ．油量减少时，油量表示数增大D ．为使电路安全，定值电阻R 0至少为5Ω9．物理学研究中常常用到“控制变量法”、“等效法”、“类比法”等科学方法。
