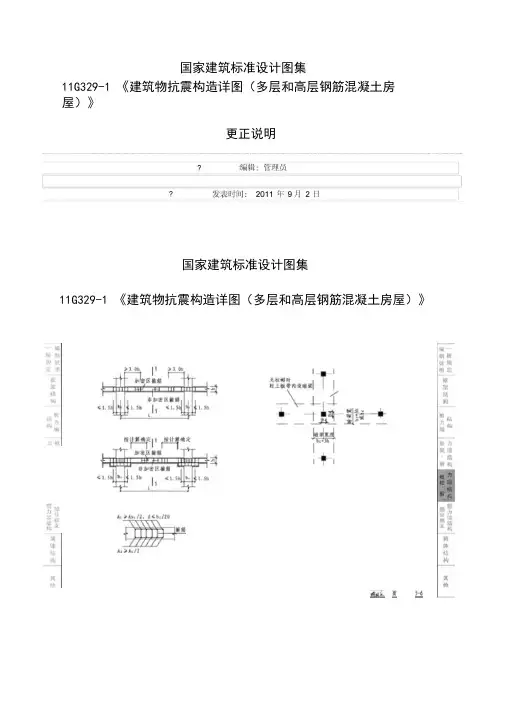

国家建筑标准设计图集11G329-1《建筑物抗震构造详图(多层和高层钢筋混凝土房屋)》更正说明
国家建筑标准设计图集11G329-1 《建筑物抗震构造详图（多层和高层钢筋混凝土房屋）》更正说明国家建筑标准设计图集11G329-1 《建筑物抗震构造详图（多层和高层钢筋混凝土房屋）》更正说明编辑：管理员发表时间：2011年10月14日.X 力■:希二n tt y-«規定 力Qtt w -力堆MI i芬*■支S M W x<8缁糾说W-M 規2力M £4* ・，. 力m 臥2 梅ftF ⅛tι力聖 *?. T <⅛ d *r ∙<A 臼制tt 外 ・・*・■内AMΛT<M f*¾∣Fi ⅞ pr tt H s: 5.2 JΛlt.棺房与主楼相连处及复杂鰭构抗震冬圾鹤壽定5.2.1当地下*顶板作为上■第构的議■・<⅛B∣∙Jfc 下一 J ⅛的 4⅛f 5>MA ⅜丄IC 鰭构相IM •地下一屋以下的降低一ML 也不宜飢于旳峻・Mb «中尢上・的构的•分∙Ht «1JeMW*Λ^ftΛJRWΞa<∣Vtt;5.2. J A 生楼 if 为住飮的 Ie 房的 M*Yft.*6ItMftΛt<ft ««.««»外・郴关厳IHQ e 可从主If 刃边外腿三片且不小 千20■范m ）不应紅于古悝的抗霞■级；*gjj 主楼分髙砒，5.2.3下Itl 邻一斥的幅 栄林舸林心筒聘力Jl 的《ur 等■虫菱离一做系用；5.2.4 It 尿结构■错Ai 处»*lt 及的京处+*⅛受力的为力箱 的 tΛ<3Ftt ½M*Λj -a* 用；5.2.5楚体结构的養桂体及与连挨体相邻的绪构构件在连桂 体Λfll ⅛WΛM 上.下足杭真等a ⅛ft<高一级采用；5.2.6 ¢$.2. 3*-«5. 2.S ⅜.⅛M （M 为一级I ®提高至 转一竣・转一α抗施等St 的會关夏來仓找<Λ>½>t ⅜>⅛*± 结待找术αβ> JCJ3 2010t ⅛K 观反执行• 6转压比讯值6.1 U ⅛ft 比（JtAoA . I. •以比wna ⅛ftt ⅛ft 力侵计∙bxe ⅛仝•由由戟和込•」•心m βajt<ittt ∙vtΛtttt; 不威仃纹・0用"trim 轲. 可耿无⅛tflΛ⅛^ft ⅛力枚计■计jr.：.<ΛRIΛ<Λ-t ∙Wte.Λ+J. <«« ∙-F*∙fC6H ⅞tt:∙Ifit 不 A fJ ⅛U ・轴矗比・・ OS; ■"比 ÷fl.S ∙⅛li.I*用比■・ n<π^<M ≡v^<t ⅛⅛ι* ■・3. ^M ⅛Λ<ltΛtM 合∙MP(Jt ∙F/^ if.・ BMrt^AJ )0⅛M . AftFf H ⅛B ・ AotI ⅛AfMt*W ∙a ・・»M » 不Af!∙(⅛i. aMttr 不人于20J ・ H 代不Φfυ∙β・ 4*11* 鳥*用爰斤・0炉财却汝・、fi<∙tt4lbfΛ Γ>α-. Beeib÷ AF20C «. lβ^÷!∣(H ∙・∙dlt∣ttti ⅛∙J 冷*0.10：上煤三 tt ∙Me ⅛*l* ■的“曲昨臨用櫛大釣*屋比頁∙9•应・KS(R ∙⅛o. ι‰ ⅛kU ⅛mm^lf *»•. H.Ifjill ⅛⅛J.J ⅛⅛ΛAHH *WH ・ 比 NI"*!** α B.・・ »*KI « ・H ♦仍∙f* WiH 比 Jt>∙ιK>∙⅞14t ⅜< ・ S. tt ∙⅛l ⅛Kt^fiΛfi.∙s. 6・ fl ⅞<ft ⅜cu-σ∙∙t.紬用比 NlflIrtItAfttttMtt 0 ・5： ii<<l4 ttT ⅜M ⅛C75-Ct ∙H ・■卩比■(!Ji 比*申廉Fl »«.0.10・7. »>. M4htfΛ、 ⅛i(M !«XH ・M * 9 *二n Sy K ∙*tt4⅛ 0.6S 0. 7J 0 1$ 0 90 «*-* BlllUb-4 力畐0. 75 0. 85 0.90 0. 9S 祁分*iii 力榆0.600. 70--«4 n∣as 比顒值・∙<1Λ> -«(>・ I)It-∙" ttttιkΛ0. 4OS0. ⅛9 ιti< rn ,f UitnnAMAff <tt. M 优•"出∙m∣aiβ 出4√h. ∙ 2騙力比（见条八药力墙墙肢轴压比限值 «5 A . HSJ 比为∙bq ■代鑽m*同下ItII ■受∣⅛∙N 力。

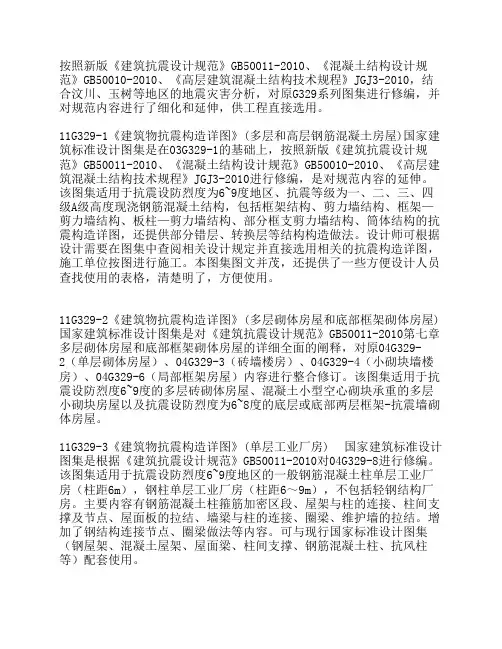

11G329《建筑物抗震构造详图》系列图集编制要点
按照新版《建筑抗震设计规范》GB50011-2010、《混凝土结构设计规范》GB50010-2010、《高层建筑混凝土结构技术规程》JGJ3-2010，结合汶川、玉树等地区的地震灾害分析，对原G329系列图集进行修编，并对规范内容进行了细化和延伸，供工程直接选用。
11G329-1《建筑物抗震构造详图》(多层和高层钢筋混凝土房屋)国家建筑标准设计图集是在03G329-1的基础上，按照新版《建筑抗震设计规范》GB50011-2010、《混凝土结构设计规范》GB50010-2010、《高层建筑混凝土结构技术规程》JGJ3-2010进行修编，是对规范内容的延伸。
该图集适用于抗震设防烈度为6~9度地区、抗震等级为一、二、三、四级A级高度现浇钢筋混凝土结构，包括框架结构、剪力墙结构、框架—剪力墙结构、板柱—剪力墙结构、部分框支剪力墙结构、筒体结构的抗震构造详图，还提供部分错层、转换层等结构构造做法。
设计师可根据设计需要在图集中查阅相关设计规定并直接选用相关的抗震构造详图，施工单位按图进行施工。
本图集图文并茂，还提供了一些方便设计人员查找使用的表格，清楚明了，方便使用。
11G329-2《建筑物抗震构造详图》(多层砌体房屋和底部框架砌体房屋)国家建筑标准设计图集是对《建筑抗震设计规范》GB50011-2010第七章多层砌体房屋和底部框架砌体房屋的详细全面的阐释，对原04G329-2（单层砌体房屋）、04G329-3（砖墙楼房）、04G329-4（小砌块墙楼房）、04G329-6（局部框架房屋）内容进行整合修订。
该图集适用于抗震设防烈度6~9度的多层砖砌体房屋、混凝土小型空心砌块承重的多层小砌块房屋以及抗震设防烈度为6~8度的底层或底部两层框架-抗震墙砌体房屋。
11G329-3《建筑物抗震构造详图》(单层工业厂房) 国家建筑标准设计图集是根据《建筑抗震设计规范》GB50011-2010对04G329-8进行修编。
11G101-3图解说明
顶层边柱、角柱柱纵筋
边、角柱纵筋长度=层高-节点高-下一楼层 伸出楼地面的高度+锚固
顶层边柱、角柱柱纵筋
边、角柱纵筋长度=层高-节点高-下一楼层 伸出楼地面的高度+锚固
顶层边柱、角柱柱纵筋
边、角柱纵筋长度=层高-节点高-下一楼层 伸出楼地面的高度+锚固
抗 震 框 架 柱 纵 筋
（地下室）
抗 震 框 架 柱 纵 筋
柱 钢 筋
柱纵筋 注写规定
柱纵筋 注写实例
柱纵筋 注写实例
柱箍筋 注写规定
柱箍筋 注写实例
柱的表示方法
柱的“平法”表示方法 1
屋面
15.870
4
3 2 1 -1 层号
12.270
8.670 4.470 -0.030 -4.530 标高（m）
3.6
3.6 4.2 4.5 4.5 层高
柱的“平法”表示方法 2
抗 震 框 架 柱 箍 筋
（地下室）
抗 震 框 架 柱 箍 筋
（上部）
抗震框架柱箍筋加密区高度
纵向钢筋变化处理
柱变截面处理
圆形柱
梁上柱
抗震
非抗震
墙上柱
芯柱
柱筋 其他要求
谢谢大家！
名称
单位
有梁基础
-1层 首层 中间层 中柱 顶层 边柱 角柱
纵筋、箍筋
长度、根数、重量
柱根的确定
底层柱的柱根系 指地下室的顶面 或无地下室情况 的基础顶面；柱 根加密区长度应 取不小于该层柱 净高的1/3；有刚 性地面时，除柱 端箍筋加密区外， 尚应在刚性地面 上、下各500mm 的高度范围内加 密箍筋。
现浇钢筋砼柱钢筋
• • • • • • • 柱中钢筋有那些？ 基础层 纵筋 中间层 顶层 箍筋（加密区的判定） 异形柱子（复合箍筋） 变截面（插筋）
读《11G101-1~3》图集心得
读《11G101-1~3》图集心得平法定义平法制图是将各类钢筋混凝土结构构件的尺寸、配筋等相关内容，按照平面整体的制图方法，依次直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构设计图。
混凝土平法系列的图集包括：11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏板基础及桩承台基础）》一、11G101-1图集1、本图集囊括了基础顶面以上的现浇钢筋混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两部分内容。
2、为了规范使用建筑结构施工图平面整体设计方法，保证按平法设计绘制的结构施工图实现全国统一，确保设计、施工质量，特制定本制图规则。
其适用于非抗震和抗震设防烈度为6~9度地区，现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等基础顶面以上的主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分混凝土墙体、柱、梁、板结构施工图的设计。
3、结构层楼面标高是结构施工图的重要组成部分，其系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高，结构层号应与建筑楼层号对应一致。
结构层楼面标高和结构层高在单项工程中必须统一，以保证基础、柱与墙、梁、板、楼梯等用同一标准竖向定位，为了施工方便，应将统一的结构层楼面标高和结构层高分别放在柱、墙、梁等各类构件的平法施工图中。
4、柱平法施工图制图规则柱平法施工图系在柱平面布置图上采用列表注写方式和截面注写方式。
（1）针对列表注写方式，是在柱平面布置图上，分别在同一编号的柱中选择一个（有时需要选择几个）截面标注几何参数代号；在柱表中注写柱编号、柱段起止标高、几何尺寸与配筋的具体数值，并配以各种截面形状及其箍筋类型图的方式，来表达柱平法施工图。
框架结构抗震构造详图
Page 3
框架结构抗震构造详图
Page 4
框架结构抗震构造详图
Page 5
框架结构抗震构造详图
Page 6
框架结构抗震构造详图
Page 7
框架结构抗震构造详图
Page 8
框架结构抗震Leabharlann 造详图Page 9框架结构抗震构造详图
Page 10
框架结构抗震构造详图
框架结构抗震构造详图
主讲 四川建筑职业技术学院工学博士
陈文元
2015.11
框架结构抗震构造详图
建筑物抗震构造详图 （多层和高层钢筋混凝土房屋） 11G329-1 编制说明 一般规定 框架结构 剪力墙结构 框架剪力墙结构
板柱-剪力墙结构
部分框支剪力墙结构 筒体结构 其他
Page 2
框架结构抗震构造详图
Page 11
框架结构抗震构造详图
Page 12
框架结构抗震构造详图
Page 13
谢 谢
2015.11
11G图集解析
2．钢筋种类、混凝土强度的重大变化，在53页表。钢筋种类由原来的5种增加到7种，不再包含环氧树脂涂层钢筋，钢筋强度有所提升，新增了HRB500两个钢种；混凝土强度增加4种类型到C60，这些改变使新版图集适用范围得到扩展。
3．最小锚固长度有变，在53页。 受拉钢筋锚固长度，老图集规定“在任何情况下不得小于250mm”，新图集仅“在非抗震条件下规定不得小于200mm”。在抗震条件下，必须执行基本锚固长度乘以修正系数，再没有不得小于250mm这个说法。
6．梁柱纵筋搭接区箍筋加密及相关要求，在54页右下方注。新图集将梁与柱纵筋搭接区加密，集中放在一处详解，并增加了搭接区范围的箍筋直径的不小于纵筋直径的4分之一倍(最大钢筋直径)，间距不应大于100mm或5d(d为搭接钢筋的最小直径),还增加了注3.“当受压钢筋直径大于25毫米时，尚应在搭接接头两个端面外100毫米的范围内各设置两道箍筋”，最后这第3条有深刻的含义，关键是受压两个字，因为受压钢筋或者说钢筋在受压区内才允许搭接，而在受拉力区、受剪力区、受扭力区，是不允许搭接的，这样才能理解明白。
22．在77页增加了地下室外墙钢筋构造，详细讲解了外侧通长筋及非通长筋的设置，并明确了内侧水平筋的连接区及外墙与顶板连接由设计人员选定。
23．在19页地下室外墙，新图集在平面表示方法上有新规定，提到了拉筋“双向”或“梅花双向”布置。
24．梅花拉筋，在16页左图。剪力墙拉筋，经常有隔一拉一设置，16页左图属隔二拉一，右图为隔三拉一的梅花布置其实是隔一乘以隔三拉一近似于隔二拉一。拉筋梅花布置的根数约等于非梅花布置的2倍。
15．柱顶部纵筋锚固形式，在65页，锚头锚板。框架柱的封顶4种构造，很好记，弯折12倍，可向里勾亦可向外勾，可用锚头锚板，亦可不做弯钩但必需够锚固长度且延伸到顶。
建筑物抗震构造详图11G3291解析讲义
建筑物抗震构造详图（11G329-1）解析2011-101.《建筑物抗震构造详图》的编制起源于1977年，当时编号为CG329,我院负责编制民用框架及剪力墙结构，中国建筑西北设计院负责砖墙房屋、局部框架砖房、砖排架房屋、钢筋混凝土排架房屋.本图集随着时间的推移、国家规范不断更新，CG329图集也不断更新，历次版本号为1977年CG329、1984年CG329、1994年94G329、1997年97G329 、2003年03G329及本次2011年的11G329，2. 由北京市建筑设计研究院主编的多层和高层钢筋混凝土房屋部分编号为11G329-1，本图集由中国建筑标准设计研究院组织，聘请了国内部分抗震、混凝土结构及高层建筑方面的专家对本图集进行审查；3. 本图集现浇钢筋混凝土结构构造,适用于设计使用年限为50年、抗震设防烈度为6、7、8和9度地区建筑工程的抗震设计,包括民用框架、剪力墙、框架-剪力墙、板柱-剪力墙、部分框支剪力墙及筒体结构。
建筑物的抗震等级按页次1-4表3确定。
4. 本图集适用于建筑物高度不超过《高层建筑混凝土结构技术规程》JGJ3-2010中A级高度的钢筋混凝土结构。
本图集不包含抗震等级为特一级的构造。
对于超过A级高度的钢筋混凝土高层建筑，也可结合有关超限措施，按不同抗震等级参照本图集使用。
5. 在本图集的编制过程中，基本保留了03G329-1图集的格式及内容，取消了原图集中整浇装配式梁柱构造及内浇外挂复合外墙板的构造，同时补充完善了部分内容（如框架梁加腋做法、剪力墙结构的部分构造）；6. 本图集编制的依据是新版《抗规》、《砼规范》及《高规》《建筑物抗震构造详图》11G329-1勘误第1-2页表1注5. 甲、乙类建筑或及Ⅲ、Ⅳ类场地且设计基本烈度为0.15g和0.3g的丙。
