三相四线有功电度能表错误接线分析
三相四线电能表常见错误接线分析
三相四线电能表常见错误接线分析摘要：三相四线电能表的功能主要在于精确计量电能，进而实现用电安全与保证计量的科学性，电能表常装置在客户终端。
要实现电能计量功能的准确、高效，就一定要确保电能表接线的正确。
本文分析了三相四线电能表常见的错误接线，并提出检测方法，以供同行业参考。
关键词：三相四线；电能表；接线0.引言通常来说，国内多采取相量法来检查三相四线电能表的错位接线，但因相量法操作较为复杂，对从业时间不长的用电稽查人员而言，实践难度大且易产生误判，缺乏时效性。
对比之下，压降测试技术通过高效的工作效率与精确的电能计量，已广泛应用于装表接电的实际工作中，对用户与供电单位的经济效益起到了有利保障。
1.常见错误接线一是电压断线，电能表二次回路基本是使用铜芯导线为材料，而入户电线主要以多股铝芯线为主。
两种材料对连接工艺有严格标准，即如果线路于连接时处理不慎，则会致使导线长时间运行在过压的状态，易发生氧化，从而导致电能表缺相运行，最终计量发生误差。
二是电压电流相位不同。
这种错误接线会使得电流互感器和电能表装置位于不同操作界面，在功率参数的作用下，电能表的运行不稳定，快慢不一。
对此可行抽压法，对三相四线正转情况施以相关核查、考量。
三是零线未接入，由于零线接触不适导致内部线路发生断开，在电量负荷不均时，电能表计量受到极大制约。
2.检测三相四线电能表电流互感器二次回路方法2.1检测原理对电流二次同路极性端各相电压幅值展开检测，得知测量值中电流同相电压最小。
如果Ua1、Ub1、Uc1分别对应流过电能表一元件、二元件、三元件的电流线圈电压降，可得出电能表每一电压线圈所加电压相位关系图。
可知Uaa1、Uab1、Uac1作为A相电压对应a1、b1、c1电压值，其中Ua同相的极性端电压幅值最低，同理可证，把极性端对各相位电压幅值测出，最小电压便是该相电流。
3.测试三相四线电能表常见错误接线方法3.1仪表准备通过压降测试技术测试时，测试仪表中应包括高精度的数字万用表、相序表、钳形电流表[1]。
低压三相四线制错误接线分析判定方法
低压三相四线制错误接线分析判定方法1、接线图2、判断步骤和方法（1）测量相电压U1、U2、U3的电压值，正常情况下，相电压为220V 左右，线电压U12/U23/U31的电压值在380V左右；若U1、U2、U3电压为几十伏，则说明该相断线；若U12/U23/U31中有电压为0者，则说明线电压为0者的两相接入了同一相；测量I1、I2、I3的电流值，根据负荷情况判定二次电流的大小。
（2）如三相电压未失压，测量U1/I1,U1/I2，U1/I3，U2/I2之间的夹角；如有失压，选定相电压正常的任何一相，测量正常相的相电压对三相电流的相位角，再测量另外正常相对本相的电流相位角。
（3）测量电压相序，以验证最终分析判定的结果是否和测量结果一致。
（4）根据测试的相位角度关系绘制向量图，在依据负载相位角判定错误接线类型（5）计算更正系数和退补电量（6）更正接线例1：某三相四线客户，现场测量U1、U2、U3均在228V左右，U12=403V,U23=398V,U31=402V，电流I1=1.21A，I2=1.20A，I3=1.20A，负载为感性15°，U1/I1夹角192°，U1/I2夹角为136°，U1/I3夹角为253°，U2/I2夹角252°，U3/I3夹角133°，用相序表测量为逆相序，错误接线期间抄见电量为-50000kwh，请分析错接线形式，计算更正系数和退补电量。
分析：根据上述相位关系绘制向量图如下1、假定U1为A相，那么U3为B相电压，U2为C相；依据判断出的电压相别和负载相位角关系，可判定电流I1/I2/I3的相别。
结论：电压A、C、B（逆相序，同时从绘制的向量图也可以判定相序，U1-U2-U3的顺序为逆，因此是逆相序）,电流接入-Ia，Ib，Ic更正系数Kg计算的方法：退补电量△W=W（kg-1)=-50000(-1.49-1)=124500kwh如果△W大于0，则客户应向供电部门补电量，如果△W小于0，供电部门应向客户退电量。
低压三相四线电能计量装置错误连接线分析和判断
低压三相四线电能计量装置错误连接线分析和判断一、引言低压三相四线电能计量装置是电力系统中用于对电能进行计量和监测的重要设备。
正确的连接线对于电能计量的准确性和可靠性至关重要。
由于各种原因，有时会出现错误的连接线，导致电能计量出现异常甚至错误。
对于低压三相四线电能计量装置错误连接线的分析和判断显得十分重要。
二、错误连接线的原因分析1. 人为失误人为失误是导致错误连接线的主要原因之一。
在安装和维护过程中，操作人员可能由于疏忽大意或者不熟悉设备操作流程，错误地连接了计量装置的线路。
将A相接到了B相的端子上，将B相接到了C相的端子上，导致了线路的错误连接。
2. 设备故障设备故障也是导致错误连接线的原因之一。
如果计量装置的插头、端子等零部件出现了损坏或者老化问题，可能会导致连接线接触不良或者断路现象，从而导致错误连接线的出现。
3. 环境影响环境因素也会对连接线造成影响。
设备安装位置不当、工作环境湿度大、温度变化较大等都可能导致连接线的腐蚀、断裂等问题，进而产生错误的连接线。
4. 维修错误在设备维修过程中，如果维修人员操作不当，可能会导致连接线错误。
在更换设备零部件时，未按照正确的顺序连接线，或者没有正确地连接线固定，都可能导致错误连接线的产生。
5. 设计缺陷在一些情况下，设备本身存在设计缺陷，可能会导致连接线错误。
计量装置的插头设计不合理，易于误接线；端子标识不清晰，容易造成误操作等。
三、错误连接线的判断方法1. 监测报警现代的低压三相四线电能计量装置通常会设置监测报警功能，一旦发现连接线错误，会立即产生报警信号。
这是最直接、最有效的判断错误连接线的方法之一。
通过监测报警，操作人员可以及时发现问题并进行处理。
2. 电能计量数据异常错误连接线可能会导致电能计量数据出现异常。
通过对计量数据的定期分析和比对，可以发现异常数据并进行错误连接线的判断。
3. 线路自检设备通常也会提供线路自检功能，操作人员可以通过对设备进行线路自检，判断连接线是否正确。

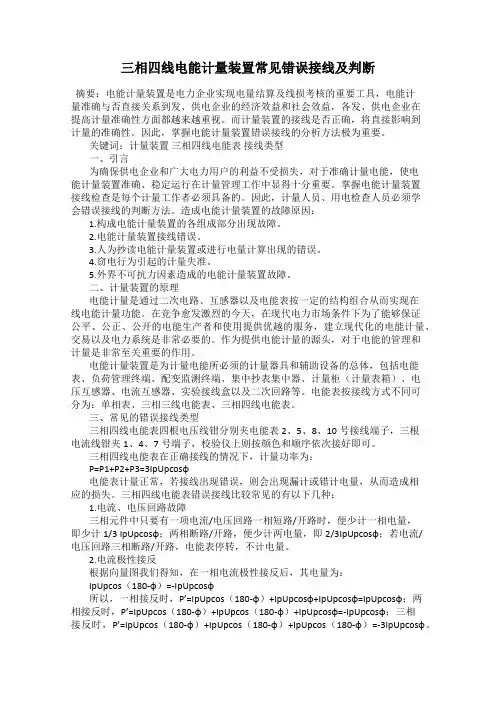

三相四线电能计量装置常见错误接线及判断
三相四线电能计量装置常见错误接线及判断摘要：电能计量装置是电力企业实现电量结算及线损考核的重要工具，电能计量准确与否直接关系到发、供电企业的经济效益和社会效益，各发、供电企业在提高计量准确性方面都越来越重视。
而计量装置的接线是否正确，将直接影响到计量的准确性。
因此，掌握电能计量装置错误接线的分析方法极为重要。
关键词：计量装置三相四线电能表接线类型一、引言为确保供电企业和广大电力用户的利益不受损失，对于准确计量电能，使电能计量装置准确、稳定运行在计量管理工作中显得十分重要。
掌握电能计量装置接线检查是每个计量工作者必须具备的。
因此，计量人员、用电检查人员必须学会错误接线的判断方法。
造成电能计量装置的故障原因：1.构成电能计量装置的各组成部分出现故障。
2.电能计量装置接线错误。
3.人为抄读电能计量装置或进行电量计算出现的错误。
4.窃电行为引起的计量失准。
5.外界不可抗力因素造成的电能计量装置故障。
二、计量装置的原理电能计量是通过二次电路、互感器以及电能表按一定的结构组合从而实现在线电能计量功能。
在竞争愈发激烈的今天，在现代电力市场条件下为了能够保证公平、公正、公开的电能生产者和使用提供优越的服务，建立现代化的电能计量、交易以及电力系统是非常必要的。
作为提供电能计量的源头，对于电能的管理和计量是非常至关重要的作用。
电能计量装置是为计量电能所必须的计量器具和辅助设备的总体，包括电能表、负荷管理终端、配变监测终端、集中抄表集中器、计量柜（计量表箱）、电压互感器、电流互感器、实验接线盒以及二次回路等。
电能表按接线方式不同可分为：单相表、三相三线电能表、三相四线电能表。
三、常见的错误接线类型三相四线电能表四根电压线钳分别夹电能表2、5、8、10号接线端子，三根电流线钳夹1、4、7号端子，校验仪上则按颜色和顺序依次接好即可。
三相四线电能表在正确接线的情况下，计量功率为：P=P1+P2+P3=3IpUpcosφ电能表计量正常，若接线出现错误，则会出现漏计或错计电量，从而造成相应的损失。
三相四线电度表错误接线分析 (2)
三相四线电度表错误接线分析1 前言三相四线有功电度表在低压系统电能计量中应用较为普遍，其接线方式主要有直接接入和经过电流互感器间接接入两种方式，直接接入法主要用于负荷电流较小的用户，负荷较大的用户一般采用经电流互感器接入法。
采用电流互感器间接接入时，在实际接线中经常会出现电流互感器接反、电流电压不同相、电压回路断线等造成电度表不能准确计量等现象，本文针对以上几种现象进行了分析，并给出了判断依据。
2 三相四线有功电度表经电流互感器间接接入正确接线正确接线图及向量图如图1所示，此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=UICOSΦ，是正确接线计量值的1/3,此时电度表明显走慢。
B、C 相CT接反与A相接反结果相同。
3.1.2 2CT接反3个CT中2个CT接反，假设为A、B相CT接反，其接线图及向量图如图3所示：此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COS（180°－Φb）＋ U c I c COS（180°－Φc）假设三相负载对称，则此时有功功率为：P=-3UICOSΦ，是正确接线计量值的-1倍,此时电度表反转。
3.2电压、电流回路不同相3.2.1两元件电压、电流不同相假设A相电压、电流同相，其它两相电压、电流不同相，其接线图、向量图如图5所示。
图6所示接法中有功功率的计算式为P=U a I b COS（120°＋Φb）+ U b I c COS（120°＋Φc）＋ U c I a COS（120°＋Φa）假设三相负载对称，则此时有功功率为：P=3UICOS（120°＋Φ）,此时电度表反转，计量值为正确接法的-1/(1/2+ tanΦ* /2)图7所示接法中有功功率的计算式为P=U a I c COS（120°－Φc）+ U b I a COS（120°－Φa）＋ U c I b COS（120°－Φb）假设三相负载对称，则此时有功功率为：P=3UICOS（120°－Φ）当0°<Φ<30°时，电度表反转，当Φ＝30°时，电度表不转，当Φ>30°时，电度表正转，但比正确接线时慢，此时计量值为正确接法的1/(-1/2+ tanΦ* /2)3.4电压回路断线3.4.1一相电压断线假设为A相断线，其接线图如图8所示此时第一元件不计量，有功功率计算式为：P= U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=2UICOSΦ,此时计量值为正确接法的2/3，电度表走慢。

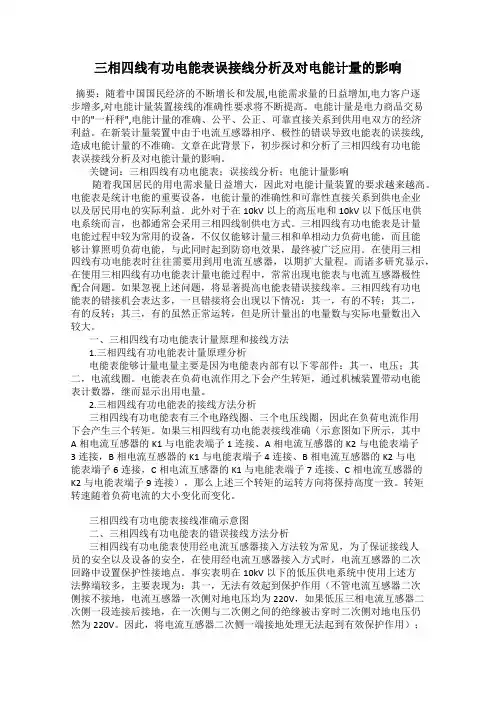

三相四线有功电能表误接线分析及对电能计量的影响
三相四线有功电能表误接线分析及对电能计量的影响摘要：随着中国国民经济的不断增长和发展,电能需求量的日益增加,电力客户逐步增多,对电能计量装置接线的准确性要求将不断提高。
电能计量是电力商品交易中的"一杆秤",电能计量的准确、公平、公正、可靠直接关系到供用电双方的经济利益。
在新装计量装置中由于电流互感器相序、极性的错误导致电能表的误接线,造成电能计量的不准确。
文章在此背景下，初步探讨和分析了三相四线有功电能表误接线分析及对电能计量的影响。
关键词：三相四线有功电能表；误接线分析；电能计量影响随着我国居民的用电需求量日益增大，因此对电能计量装置的要求越来越高。
电能表是统计电能的重要设备，电能计量的准确性和可靠性直接关系到供电企业以及居民用电的实际利益。
此外对于在10kV以上的高压电和10kV以下低压电供电系统而言，也都通常会采用三相四线制供电方式。
三相四线有功电能表是计量电能过程中较为常用的设备，不仅仅能够计量三相和单相动力负荷电能，而且能够计算照明负荷电能，与此同时起到防窃电效果，最终被广泛应用。
在使用三相四线有功电能表时往往需要用到用电流互感器，以期扩大量程。
而诸多研究显示，在使用三相四线有功电能表计量电能过程中，常常出现电能表与电流互感器极性配合问题。
如果忽视上述问题，将显著提高电能表错误接线率。
三相四线有功电能表的错接机会表达多，一旦错接将会出现以下情况：其一，有的不转；其二，有的反转；其三，有的虽然正常运转，但是所计量出的电量数与实际电量数出入较大。
一、三相四线有功电能表计量原理和接线方法1.三相四线有功电能表计量原理分析电能表能够计量电量主要是因为电能表内部有以下零部件：其一，电压；其二，电流线圈。
电能表在负荷电流作用之下会产生转矩，通过机械装置带动电能表计数器，继而显示出用电量。
2.三相四线有功电能表的接线方法分析三相四线有功电能表有三个电路线圈、三个电压线圈，因此在负荷电流作用下会产生三个转矩。
三相四线电度表错误接线分析
三相四线电度表错误接线分析1 前言三相四线有功电度表在低压系统电能计量中应用较为普遍，其接线方式主要有直接接入和经过电流互感器间接接入两种方式，直接接入法主要用于负荷电流较小的用户，负荷较大的用户一般采用经电流互感器接入法。
采用电流互感器间接接入时，在实际接线中经常会出现电流互感器接反、电流电压不同相、电压回路断线等造成电度表不能准确计量等现象，本文针对以上几种现象进行了分析，并给出了判断依据。
2 三相四线有功电度表经电流互感器间接接入正确接线正确接线图及向量图如图1所示，此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=UICOSΦ，是正确接线计量值的1/3,此时电度表明显走慢。
B、C 相CT接反与A相接反结果相同。
3.1.2 2CT接反3个CT中2个CT接反，假设为A、B相CT接反，其接线图及向量图如图3所示：此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COS（180°－Φb）＋ U c I c COS（180°－Φc）假设三相负载对称，则此时有功功率为：P=-3UICOSΦ，是正确接线计量值的-1倍,此时电度表反转。
3.2电压、电流回路不同相3.2.1两元件电压、电流不同相假设A相电压、电流同相，其它两相电压、电流不同相，其接线图、向量图如图5所示。
图6所示接法中有功功率的计算式为P=U a I b COS（120°＋Φb）+ U b I c COS（120°＋Φc）＋ U c I a COS（120°＋Φa）假设三相负载对称，则此时有功功率为：P=3UICOS（120°＋Φ）,此时电度表反转，计量值为正确接法的-1/(1/2+ tanΦ* /2)图7所示接法中有功功率的计算式为P=U a I c COS（120°－Φc）+ U b I a COS（120°－Φa）＋ U c I b COS（120°－Φb）假设三相负载对称，则此时有功功率为：P=3UICOS（120°－Φ）当0°<Φ<30°时，电度表反转，当Φ＝30°时，电度表不转，当Φ>30°时，电度表正转，但比正确接线时慢，此时计量值为正确接法的1/(-1/2+ tanΦ* /2)3.4电压回路断线3.4.1一相电压断线假设为A相断线，其接线图如图8所示此时第一元件不计量，有功功率计算式为：P= U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=2UICOSΦ,此时计量值为正确接法的2/3，电度表走慢。
电能计量装置三相四线错误接线分析
电能计量装置三相四线错误接线分析【摘要】为确保电能计量的公平、公正，电能计量装置必须正确接线、准确计量，因此避免电能计量装置的错误接线显得尤为重要，而供电企业的大多数电能均是被三相四线制的用户消耗掉的，对这些用户的电能计量装置进行错误接线分析会对供电企业产生举足轻重的作用，并对错误接线的电能计量装置按正确接线方式进行电量追退，能更好地维护发、供、用电三方的合法权益。
【关键词】计量装置错误接线分析1 电能计量装置的基础知识1.1 电能计量装置的概念电能计量装置包含各种类型电能表，计量用电压、电流互感器及其二次回路、电能计量柜（箱）等。
1.2 电能表的分类电能表的分类一般有以下五种：按使用电源性质：分为交流电能表和直流电能表。
按结构及原理：分为感应式、电子式和机电式。
按准确度等级：分为普通级和精密级。
普通级电能表一般用于测量电能，常见等级有0.5、1.0、2.0 、3.0 级；精密级电能表则主要作为标准表，用于校验普通电能表，常见等级有0.01、0.05、0.2 级等按用途：分为工业与民用电能表、电子标准电能表及特殊用途电能表等。
按接线：分为单相两线有功电能表、三相四线有功电能表、三相三线有功电能表、三相三线60°无功电能表、三相四线90°无功电能表。
1.3 电能表用电压、电流互感器分类及介绍（1）电能表用互感器按用途分为：电压互感器和电流互感器。
（2）电能表用互感器按接线分①电能表用电压互感器按接线分为单相电压互感器和三相电压互感器。
②电能表用电流互感器按接线分为：单一变比的电流互感器、有两个变比的电流互感器、还有多抽头式的电流互感器。
2 三相四线电能计量装置的正确接线2.1 三相四线有功电能表的接线方式常见的三相四线有功电能表的共同特点是有三个规格相同的驱动元件，其接线方式是：其电流Ia、Ib 、Ic 分别通过第一元件、第二元件和第三元件的电流线圈，电压Ua、Ub、Uc 分别并接于第一元件、第二元件和第三元件的电压线圈上，因此三相四线电路可看成由三个单相电路组成，所以总的电能为各相电能（以功率表示）之和。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相四线有功电度能表错误接线分析
摘要：三相四线有功电能表分为直接接入式和经过电流互感器间接接入两种方
式，三相四线有功电能计量属中性点接地系统，对常见的几种经电流互感器间接接入方式错误接线原理进行分析，根据错误接线绘制向量图，写出功率表达式并计算更正系数，得出了追补电量判断的依据。
关键词：三相四线有功电能表；电流互感器；接线原理分析；绘制向量图；计算更正系数
引言：三相四线有功电能表在低压计量中性点接地系统应用普遍，其接线方式有直接接入和经过电流互感器间接接入两种方式，直接接入式主要用于负荷电流较小的设备，负荷较大的设备多采用经电流互感器接入式。
采用电流互感器间接接入时，由于电流流互感器二次接线复杂，在接线过程中经常会出现电流互感器二次接线错误；电流互感器二次接线极性接反；电压、电流相序接入不对应；电压回路二次接线开路等造成三相四线有功电能表不能准确计量，本文针对以下几种接线进行分析，并绘制错误接线原理图及向量图；计算更正系数得出追补电量的依据。
1.三相四线有功电能表经电流互感器间接接入正确接线
1.1正确接线图及向量图如图1所示
此时三相有功功率的计算式为：P=UaIaCOS（180°－Φa）+ UbIbCOSΦb＋UcIcCOSΦc
假设三相负载对称，则此时有功功率为：P=UICOSΦ，是正确接线计量值的
1/3，此时电能表明显走慢。
B、C相CT接反与A相接反结果相同。
1.2 3个CT中2个CT接反，假设为A、B相CT接反
接线图及向量图如图3所示：此时三相有功功率的计算式为：
P=UaIaCOS（180°－Φa）+ UbIbCOS（180°－Φb）＋UcIcCOSΦc 接线图及向量图如图4所示：此时三相有功功率的计算式为：P=UaIaCOS
（180°－Φa）+ UbIbCOS（180°－Φb）＋ UcIcCOS（180°－Φc）
假设三相负载对称，则此时有功功率为：P=-3UICOSΦ，是正确接线计量值的-1倍，此时电能表反转。
电压、电流回路不同相
2.1 B C 两元件电压、B C电流不同相
假设A相电压、电流同相，其它B C两相电压、B C电流不同相，其接线图、向量图如图5所示。
图6所示接法中有功功率的计算式为
P=UaIbCOS（120°＋Φb）+ UbIcCOS（120°＋Φc）＋ UcIaCOS（120°＋Φa）假设三相负载对称，则此时有功功率为：P=3UICOS（120°＋Φ），此时电能表反转，计量值为正确接法的-1/（1/2+ tanΦ* /2）
2.2 B C 两元件电压、B C电流不同相
假设A B C相电压、电流BU不同相，其接线图及向量图如图7所示
图7所示接法中有功功率的计算式为
P=UaIcCOS（120°－Φc）+ UbIaCOS（120°－Φa）＋ UcIbCOS（120°－Φb）
假设三相负载对称，则此时有功功率为：P=3UICOS（120°－Φ）
当0°<Φ<30°时，电能表反转，当Φ＝30°时，电能表不转，当Φ>30°时，电能
表正转，但比正确接线时慢，此时计量值为正确接法的1/（-1/2+ tanΦ* /2）。
3.电压回路断线
3.1一相电压断线
假设为A相断线，其接线图如图8所示
此时第一元件不计量，有功功率计算式为：
A相断线P=UbIbCOSΦb＋UcIcCOSΦc 2/3 电能表转慢；同理；B相断
线P=UaIaCOSΦa＋UcIcCOSΦc C相断线P=UbIbCOSΦb＋UaIaCOSΦa P= UbIbCOSΦb＋UcIcCOSΦ
假设三相负载对称，则此时有功功率为：P=2UICOSΦ，此时计量值为正确接
法的2/3，电能表走慢。
3.2两相电压断线
此时第一、第二元件均不计量，有功功率计算时为P=UICOSΦ，此时计量值为正确接法的1/3，电能表明显走慢。
A、B相断线P=UcIcCOSΦc 1/3 电能表明显转慢同理
B、C相断
线P=UaIaCOSΦa C、A相断线P= UbIbCOSΦb
3.3三相电压均断线
此时三个元件均不计量，电能表不走，有功功率为0。
4.结论
本文对三相四线有功电能表经电流互感器接入电能计量回路时，常见的几种
错误现象进行了分析，得出接线正确与否的判断依据，快速判断电能表的错误接线，谨防电流回路接线松动或电压回路开路，防止电流互感器二次侧产生的高电
压将计量设备击穿损坏，为追退电量提供了公平公正依据，为计量误差挽回一定
的计量损失。
加强对三相四线有功电能表计量的日常维护，对计量装置接线管理，减少供电企业与用电客户之间因计量差错矛盾纠纷，提高了供电企业的经济效益
和社会效益。
参考文献：
[1]邱炳正．交流电能表错误接线百利解析．
[2]常仕亮.三相四线电能计量装置错误接线解析 2017年6月1日第一版中国
电力出版社
作者简介：
陈勇，男，汉族，1960年3月出生，大专文化、国网新疆阿克苏电力公司温
宿供电公司工作，先后在城区中心变电站、佳木供电所、营销客服中心工作，曾
担任变电工区主任、计量班班长。
曾担任阿克苏电力公司兼职内训师，已取得装
表高级技师。
