热泵种类介绍

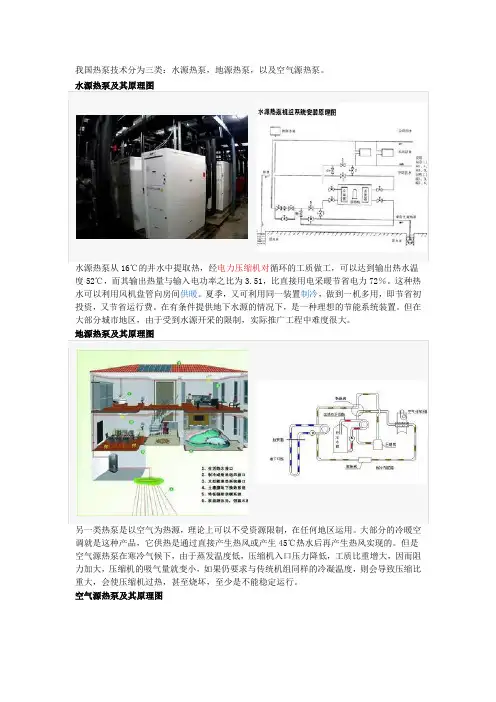

热泵分类
另一类热泵是以空气为热源，理论上可以不受资源限制，在任何地区运用。大部分的冷暖空调就是这种产品，它供热是通过直接产生热风或产生45℃热水后再产生热风实现的。但是空气源热泵在寒冷气候下，由于蒸发温度低，压缩机入口压力降低，工质比重增大，因而阻力加大，压缩机的吸气量就变小，如果仍要求与传统机组同样的冷凝温度，则会导致压缩比重大，会使压缩机过热，甚至烧坏，至少是不能稳定运行。
地源热泵是利用地球表面浅层水源（如地下水、河流和湖泊）和土壤源中吸收的太阳能和地热能，并采用热泵原理，既可供热又可制冷的高效节能空调系统。地能分别在冬季作为热泵供热的热源和夏季制冷的冷源，即在冬季，把地能中的热量取出来，提高温度后，供给室内采暖；夏季，把室内的热量取出来，释放到地能中去。
空气源热泵，也称为空气源热泵热水器。空气源热泵技术是基于逆卡诺循环原理建立起来的一种节能、环保制热技术。空气源热泵系统通过自然能(空气蓄热)获取低温热源，经系统高效集热整合后成为高温热源，用来取(供)暖或供应热水，整个系统集热效率甚高
水源热泵是利用地球水所储藏的太阳能资源作为冷、热源，进行转换的空调技术。水体分别作为冬季热泵供暖的热源和夏季空调的冷源，即在夏季将建筑物中的热量“取”出来，释放到水体中去，由于水源温度低，所以可以高效地带走热量，以达到夏季给建筑物室内制冷的目的；而冬季，则是通过水源热泵机组，从水源中“提取”热能，送到建筑物中采暖。
我国热泵技术分为三类：水源热泵，地源热泵，以及空气源热泵。
水源热泵及其原理图
水源热泵从16℃的井水中提取热Fra bibliotek经电力压缩机对循环的工质做工，可以达到输出热水温度52℃，而其输出热量与输入电功率之比为3.51，比直接用电采暖节省电力72％。这种热水可以利用风机盘管向房间供暖。夏季，又可利用同一装置制冷，做到一机多用，即节省初投资，又节省运行费。在有条件提供地下水源的情况下，是一种理想的节能系统装置。但在大部分城市地区，由于受到水源开采的限制，实际推广工程中难度很大。
热泵知识
（按照取热来源不同一般分为水源热泵、空气源热泵 和 地源热泵三种）
二、“热泵”的用途
制热：为生活、采暖提供热水；
制冷：为工艺、空调提供冷水；
通风：为工艺、空调提供通风；
建筑物附近具有废旧井下水资源的建筑采暖、空调工程项目，加热供冷设备可采用水 源热泵；
地质和水文地质条件、岩石层热物理性质直接影响地源热泵应用效果。为此，京国土 热〔2008〕531号规定：“规模为10000平方米以上（含）的项目，需提交地源热泵 项目浅层地温地质条件勘查评价报告，并取得专家论证的意见”。
三、热泵的种类及特点；
热泵的种类：
一、空气源热泵：分体式； 整体式； 二、水源热泵（分体式）：开式系统； 闭式系统； 三、地源热泵（分体式）： 1、地埋管地热源系统：水平式地埋管系统； 垂直式地埋管系统； 螺旋式地埋管系统； 2、地下水地热源系统：开式系统； 闭式系统； 四、水环热泵（分体式） ：
燃油加热水
过度季
冬季 夏季
188370kJ÷34400kJ/㎏ =5.47 ㎏
209300kJ÷34400kJ/㎏ =6.08 ㎏ 146510kJ÷32000kJ/M3 =4.58M3 188370kJ÷32000kJ/M3 =5.89M3 209300kJ÷32000kJ/M3 =6.54M3
32.82 (元)
全自动控制，无需值守
11元
13元
15元
2、选择热泵的主要思路
生活热水工程及小型的1万平方米以下的供热采暖工程项目，加热设备可采用空气源 热泵； 在水源500米范围的建筑采暖、空调工程项目，加热供冷设备可采用水源热泵；
热泵的知识点总结
热泵的知识点总结热泵的主要组成部分包括压缩机、膨胀阀、蒸发器和冷凝器。
压缩机负责将低温低压的蒸汽压缩成高温高压的蒸汽，蒸汽在膨胀阀处膨胀成低温低压的蒸汽，然后在蒸发器吸收外界热量，蒸汽变成低温液体，最后在冷凝器释放热量，液体再次变成低温低压的蒸汽。
通过这个过程，热泵可以将外界的低温热能转化为高温热能。
热泵的工作原理是基于蒸发冷凝原理，即利用低温蒸汽和高温蒸汽间的状态变化来实现热能转换。
热泵有多种类型，包括空气源热泵、地源热泵、水源热泵等。
不同类型的热泵适用于不同的环境和应用场景，但它们的工作原理都是一样的。
热泵的应用领域非常广泛，包括家庭暖通、工业制冷、热水供暖等。
在家庭暖通方面，热泵可以代替传统的燃气锅炉和电锅炉，实现供暖和热水的双重功能。
在工业领域，热泵可以用于制冷和空调系统，提高生产效率和产品质量。
在热水供暖方面，热泵可以利用空气、地热或水源等可再生能源，减少对传统能源的消耗，降低能源成本。
热泵技术的发展有助于提高能源利用效率，减少能源消耗和环境污染。
随着环保意识的不断提高和可再生能源的开发利用，热泵技术将在未来得到更加广泛的应用和推广。
热泵的优点包括能效高、环保、节能、安全、使用寿命长、可靠性强、节约能源资源、减少热能损耗、降低运行成本等。
所以在目前来看，热泵技术是未来的一个非常有前景的技术。
热泵技术也有一些缺点，包括：初投资较大、系统复杂、运行成本高、技术要求高、不适用于所有环境等。
但随着技术的不断进步和成本的不断降低，这些缺点将逐渐得到解决。
总之，热泵技术是一种非常有前景和发展潜力的能源技术，它可以改善能源利用效率，减少对化石燃料的依赖，降低环境污染，保护地球环境，促进可持续发展。
我们应该加大对热泵技术的研发和推广力度，推动热泵技术的广泛应用。

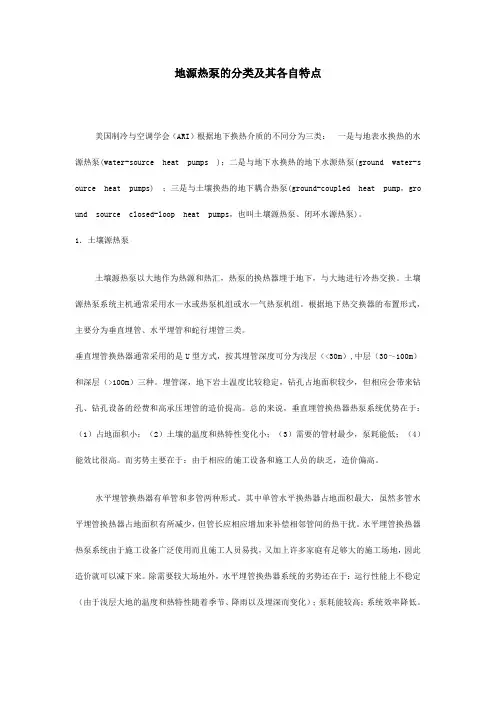

地源热泵的分类及其各自特点
地源热泵的分类及其各自特点美国制冷与空调学会（ARI）根据地下换热介质的不同分为三类：一是与地表水换热的水源热泵(water-source heat pumps )；二是与地下水换热的地下水源热泵(ground water-sourc e heat pumps) ；三是与土壤换热的地下耦合热泵(ground-coupled heat pump，ground sourc e closed-loop heat pumps，也叫土壤源热泵、闭环水源热泵)。
1．土壤源热泵土壤源热泵以大地作为热源和热汇，热泵的换热器埋于地下，与大地进行冷热交换。
土壤源热泵系统主机通常采用水—水或热泵机组或水—气热泵机组。
根据地下热交换器的布置形式，主要分为垂直埋管、水平埋管和蛇行埋管三类。
垂直埋管换热器通常采用的是U型方式，按其埋管深度可分为浅层（<30m）,中层（30～100m）和深层（>100m）三种。
埋管深，地下岩土温度比较稳定，钻孔占地面积较少，但相应会带来钻孔、钻孔设备的经费和高承压埋管的造价提高。
总的来说，垂直埋管换热器热泵系统优势在于：（1）占地面积小；（2）土壤的温度和热特性变化小；（3）需要的管材最少，泵耗能低；（4）能效比很高。
而劣势主要在于：由于相应的施工设备和施工人员的缺乏，造价偏高。
水平埋管换热器有单管和多管两种形式。
其中单管水平换热器占地面积最大，虽然多管水平埋管换热器占地面积有所减少，但管长应相应增加来补偿相邻管间的热干扰。
水平埋管换热器热泵系统由于施工设备广泛使用而且施工人员易找，又加上许多家庭有足够大的施工场地，因此造价就可以减下来。
除需要较大场地外，水平埋管换热器系统的劣势还在于：运行性能上不稳定（由于浅层大地的温度和热特性随着季节、降雨以及埋深而变化）；泵耗能较高；系统效率降低。
蛇行埋管换热器比较适用于场地有限又较经济的情况下。
虽然挖掘量只有单管水平埋管换热器20%～30%,但是用管量会明显增加。
热泵分类及特点
热泵分类及特点热泵是一种能够将低温热源中的热量转移到高温处的装置，它利用热力学原理，通过压缩、膨胀工质的循环运动，实现低温热源的升温。
热泵广泛应用于供暖、制冷、热水和工业生产等领域，具有高效节能、环保安全等优点。
根据热源的不同，热泵可以分为空气源热泵、水源热泵和地源热泵三种类型。
1. 空气源热泵空气源热泵是利用空气中的热能作为热源的一种热泵系统。
它通过空气-制冷剂-工质之间的热交换，将低温的空气中的热量转移到室内，提供供暖、制冷和热水等功能。
空气源热泵具有安装方便、运行稳定、成本低等特点。
然而，由于空气源热泵的热源是空气，受气温变化的影响较大，其制热效果在极寒地区会受到一定限制。
2. 水源热泵水源热泵是利用水体作为热源的热泵系统。
它通过水-制冷剂-工质之间的热交换，将水体中的热量转移到室内，实现供暖、制冷和热水等功能。
水源热泵具有热效率高、稳定性好、节能环保等特点。
然而，水源热泵需要有充足的水源供应，对水质和水温的要求较高，安装和运行成本相对较高。
3. 地源热泵地源热泵是利用地下土壤或地下水作为热源的热泵系统。
它通过地源-制冷剂-工质之间的热交换，将地下的热量转移到室内，实现供暖、制冷和热水等功能。
地源热泵具有稳定可靠、热效率高、节能环保等特点。
由于地下温度相对稳定，地源热泵的制热效果不受气温变化的影响，适用于各种气候条件下的供暖需求。
然而，地源热泵的安装和地下管道的布置较为复杂，需要占用一定的土地面积。
总结起来，空气源热泵适用于气候温和地区，安装和运行成本相对较低；水源热泵适用于有充足水源供应的地区，热效率高但成本较高；地源热泵适用于各种气候条件下，稳定可靠但安装成本较高。
根据实际情况，选择合适的热泵类型可以最大程度地发挥其优点，实现节能环保的供暖、制冷和热水需求。
吸收式热泵分类
吸收式热泵分类吸收式热泵是一种利用吸收剂对低温热源进行吸收和放出热量的设备，它可以将低温热源中的热能转化为高温热能。
吸收式热泵的应用范围非常广泛，包括工业、建筑、农业等领域。
根据不同的工作介质和工作原理，可以将吸收式热泵分为多种类型。
一、基于工作介质分类1. 水-氨吸收式热泵水-氨吸收式热泵是最常见的一种类型，它由蒸发器、冷凝器、蒸发器、稀溶液换热器和浓溶液换热器等组成。
在这种类型的吸收式热泵中，水是主要的工作介质，而氨则是吸收剂。
当水从蒸发器中蒸发时，它会带走环境中的低温热量，并被氨所吸收。
然后，在稀溶液换热器中，稀溶液会通过与浓溶液接触而释放出所吸收的低温热量，并将氨重新释放出来。
最后，氨会被送回到蒸发器中，这样就完成了一个循环。
2. 水-锂溴吸收式热泵水-锂溴吸收式热泵是另一种常见的类型，它的工作介质是水和锂溴。
与水-氨吸收式热泵不同，这种类型的吸收式热泵需要更高的温度来实现工作。
在这种类型的吸收式热泵中，水是主要的工作介质，而锂溴则是吸收剂。
当水从蒸发器中蒸发时，它会带走环境中的低温热量，并被锂溴所吸收。
然后，在稀溶液换热器中，稀溶液会通过与浓溶液接触而释放出所吸收的低温热量，并将锂重新释放出来。
最后，锂会被送回到蒸发器中。
二、基于工作原理分类1. 单效吸收式热泵单效吸收式热泵是一种基于单级循环原理设计的设备。
在这种类型的吸收式热泵中，只有一个蒸发器和一个冷凝器。
当水从蒸发器中蒸发时，它会带走环境中的低温热量，并被吸收剂所吸收。
然后，在稀溶液换热器中，稀溶液会通过与浓溶液接触而释放出所吸收的低温热量，并将吸收剂重新释放出来。
最后，吸收剂会被送回到蒸发器中。
2. 双效吸收式热泵双效吸收式热泵是一种基于双级循环原理设计的设备。
在这种类型的吸收式热泵中，有两个蒸发器和两个冷凝器。
当水从第一个蒸发器中蒸发时，它会带走环境中的低温热量，并被第一个吸收剂所吸收。
然后，在第一个稀溶液换热器中，稀溶液会通过与浓溶液接触而释放出所吸收的低温热量，并将第一个吸收剂重新释放出来。
热泵机组的分类、选型、设计
一、热泵机组分类：1．涡旋式压缩机热泵机组：涡旋式压缩机为容积式压缩机，具有运转平稳、振动小、噪音低等优点，常用的空气-空气热泵机组，适用于中、小型工程。
2．活塞式压缩机热泵机组：活塞式压缩机为容积式压缩机，结构复杂、转速低、振动大、噪音大、单机容量较小，多机头组合可拼装成100万大卡/时左右热泵机组，COP=3.0～3.5；3. 螺杆式压缩机热泵机组：螺杆式压缩机也为容积式压缩机，结构简单、运转平稳、振动小、噪音低、寿命长，COP=3.5～4.5,适用于中、小型工程，多机头热泵机组可用于较大工程。
单螺杆为平衡式单向运转，磨损小，无轴向推力，其排气效率比双螺杆略低。
二、热泵机组设计：1．选用原则：热泵机组有优点也有缺点，与同容量单冷冷水机组相比，其用电量大，造价高，冬季随室外气温下降制热量衰减严重、结霜严重等，因此，①当某工程有蒸汽源时，空调冷热源应尽量采用“单冷冷水机组加热交换器”方案。
无锡市正在形成城市蒸汽热力网，我们应优先采用以上方案。
②本人认为医院、宾馆等对冬季采暖温度要求较高的工程不适宜采用热泵机组，办公楼、饭店等工程则较适宜，因为它们一般白天使用，热泵机组制热量衰减小，就算采暖效果差些，室内人员可多穿衣服，影响小些。
2．选型方法：尽管江南地区一般工程冷负荷大于热负荷，但空调设计人员应计算出工程夏季冷负荷及冬季热负荷，按机组制冷量≥空调冷负荷来选择热泵机组型号，然后看以下不等式是否成立：热泵机组在冬季室外空调计算温度（如：无锡地区为-5℃）下的制热量≥工程冬季热负荷。
①若该不等式成立，则热泵机组选型适宜。
②若该不等式不成立，则应在空调水管上设辅助加热装置或增大热泵机组容量。
江南地区一般工程以上不等式是成立的。
3. 活塞式及螺杆式热泵机组若干性能比较：许多厂家销售人员出于商业利益，往往片面甚至恶意中伤某品牌或活塞、螺杆式热泵机组，我们设计人员不能被一叶障目，要认真细致地了解各类机型性能，作出正确的选型判断。
热泵种类介绍详解
0 热泵与热泵分类 0.1 按热源来源的种类分 1 水源热泵 1.1 地下水源热泵 1.2 地表水源热泵 2 地源热泵 2.1 土壤源热泵 3 空气源热泵 4 内容总结 5 个人小结
A SLIDE MASTER TITLE HERE
Hale Waihona Puke 0 热泵与热泵分类一、热泵的概念： 热泵是一种将低温热源的热能转移到高温热源的装置。 二、热泵的工作原理： 热泵由低温热源(如周围环境的自然空气、地下水、河水、海水、 污水等)吸热能，然后转换为较高温热源释放至所需的空间(或其它区域) 内。这种装即可用作供热采暖设备，又可用作制冷降温设备。 三、热泵的分类： 按与环境换热介质的种类分：水-水式热泵、水-空气式热泵、空气 -水式热泵、空气-空气热泵 按热源介质种类分：空气源热泵、水源热泵（水环热泵、地源热 泵） 按热源来源种类分：水源热泵、地源热泵、空气源热泵、复合热 泵 按加热方式分: 直热式热泵，循环式热泵
1 水源热泵
五、水源热泵的特点: ·属可再生能源利用技术；（水吸收太阳能，可再生） ·高效节能；（水温冬季比环境温度高，夏低） ·运行稳定可靠；（水体温度稳点） ·环境效益显著；（污染小） ·一机多用，应用范围广。（可供暖、空调，供生活热水）
六、不足：
·可利用的水源条件限制（没有合适的水源，成本高，闭环成本高，开 环水质有要求） ·水层的地理结构的限制（考虑地质结构和用后尾水的回灌实现问题） ·投资的经济性（国家政策，水源条件影响）
4 内容总结
地源热泵指所有使用大地作为冷热源的热泵全部称为 地源热泵，包括土壤热泵(即地耦合热泵)，地下水热泵，地 表水热泵(包括江河湖海的水)等。 水源热泵包括地源热泵和水环热泵还有一些特殊的利 用低位热水能量的热泵(比如利用工业废水或发电厂冷却循 环水梯级利用等)。 现在人们习惯上把土壤源热泵叫地源热泵，把地表水、 地下水、海水、污水源热泵叫水源热泵。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
·水资源缺乏，水质差的地区； ·冬季严寒或四季炎热的地区。
5
1 水源热泵
五、水源热泵的特点: ·属可再生能源利用技术；（水吸收太阳能，可再生） ·高效节能；（水温冬季比环境温度高，夏低） ·运行稳定可靠；（水体温度稳点） ·环境效益显著；（污染小） ·一机多用，应用范围广。（可供暖、空调，供生活热水）
目前国内地下水回灌技术还不成熟，从地下 抽出来的水经过换热器后很难再被全部回灌到含 水层内，造成地下水资源的流失，地面下沉。 3.腐蚀与水质问题
回灌水处理不当将污染地下水。 4.地方政策的规定
是否允许利用地下水。
9
1.2 地表水源热泵
一、概念：
地表水源热泵就是以 这些地表水为热泵装置的 热源，夏季以地表水源作 为冷却水使用向建筑物供 冷的能源系统，冬天从中 取热向建筑物供热。
12
2 地源热泵
一、概念： 地源热泵是一种土壤或地表水（地下水），作为低温热源的热泵空调技
术。 二、工作原理：
地源热泵是陆地浅层能源通过输入少量的高品位能源（如电能）实现由 低 品位热能向高品位热能转移；冬季从地下提取热量，夏季把建筑的热量又 存入地下，从而解决冬夏两季采暖和空调的冷热源。 三、地源热泵特点：
二、热泵的工作原理：
热泵由低温热源(如周围环境的自然空气、地下水、河水、海水、 污水等)吸热能，然后转换为较高温热源释放至所需的空间(或其它区域) 内。这种装即可用作供热采暖设备，又可用作制冷降温设备。
三、热泵的分类：
按与环境换热介质的种类分：水-水式热泵、水-空气式热泵、空气
-水式热泵、空气-空气热泵
六、不足： ·可利用的水源条件限制（没有合适的水源，成本高，闭环成本高，开环
水质有要求） ·水层的地理结构的限制（考虑地质结构和用后尾水的回灌实现问题） ·投资的经济性（国家政策，水源条件影响）
6
7
1.1 地下水源热泵
一、概念： 以地下水作为低位l冷
热源，并利用热泵技术， 通过少量的高位电能输入， 实现冷热量有低位能向高 位能的转移，从而达到为 使用对象供热或供冷的一 种系统。 二、优点：
大家好
1
Байду номын сангаас 目录
0 热泵与热泵分类 0.1 按热源来源的种类分 1 水源热泵 1.1 地下水源热泵 1.2 地表水源热泵 2 地源热泵 2.1 土壤源热泵 3 空气源热泵 4 内容总结 5 个人小结
2
A SLIDE MASTER TITLE HERE
0 热泵与热泵分类
一、热泵的概念： 热泵是一种将低温热源的热能转移到高温热源的装置。
电冷却水
4
1 水源热泵
一、概念： 水源热泵是利用地球水所储藏的太阳能资源作为冷、热源，进行转换的空
调技术。 二、工作原理：
通过输入少量高品位能源（如电能），实现低温位热能向高温位转移。 水体分别作为冬季热泵供暖的热源和夏季空调的冷源，即在夏季将建筑物中 的热量“取”出来，释放到水体中去，由于水源温度低，所以可以高效地带 走热量，以达到夏季给建筑物室内制冷的目的；而冬季，则是通过水源热泵 机组，从水源中“提取”热能，送到建筑物中采暖。 三、水源热泵适用范围：
·优点：系统简单，造价低 ·缺点：水质较差时在换热器中易 产生污垢，影响传热，甚至影响系统 的正常运行。用于冬季制热，当湖水 温度较低时，会有冻结机组换热器的 危险。
11
1.2 地表水水源热泵
闭路循环：把多组塑料盘管沉入水 体中，热泵的循环液通过盘管与水体进行 热交换。
·优点：应用更加广泛；机组基本不可 能结垢和腐蚀问题，因为在热泵机组换热 器内的循环介质为干净的水或防冻液。
二、适用条件：
1、建筑物附近缺乏水资 源或因各种因素限制，无法 利用水资源。
2、建筑物附近有足够场 地敷设“地埋管”。（例如： 办公楼前后场地、别墅花园， 学校运动场等等）
1.地源热泵技术属可再生能源利用技术； 2.地源热泵属经济有效的节能技术； 3.地源热泵环境效益显著； 4.地源热泵一机多用，应用范围广； 5.地源热泵空调系统维护费用低。 四、不足：
容易造成“土壤热不平衡”，影响周围生态。
13
2.1 土壤源热泵
一、概念： 土壤源热泵是利用地下
常温土壤温度相对稳定的特 性，通过深埋于建筑物周围 的管路系统与建筑物内部完 成热交换的装置。冬季从土 壤中取热，向建筑物供暖;夏 季向土壤排热，为建筑物制 冷。
非常经济，占地面积 小，节能环保，地下水温 恒定一般为10-16℃。 三、不足：
有丰富和稳定的地 下水资源作为先决条件； 运行管理存在问题。
8
1.1 地下水源热泵
四、地下水泵发展碰到的问题：
1.应用这种地下水热泵系统也受到许多限制 需要有丰富和稳定的地下水资源作为先决条件。因此一定要做详细的水
文地质调查，并先打勘测井，以获取地下温度、地下水深度、水质和出水量 等数据。 2.地下水回灌问题：
按热源介质种类分：空气源热泵、水源热泵（水环热泵、地源热
泵）
按热源来源种类分：水源热泵、地源热泵、空气源热泵、复合热
泵
按加热方式分:
直热式热泵，循环式热泵
3
0.1 按热源来源的种类分
热泵
水源热泵
地源热泵 空气源热
泵
自然水源
人工排水 源
土壤源热 泵
地下水、河川 水 、海洋水 城市生活污水、 工业废水、热
·缺点：当湖水水质比较浑浊时，位于 湖底的换热器可能结垢，影响传热效果， 这会引起机组效率和制冷量的变化；如果 湖水换热器处于公共区域，有可能遭到人 为的破坏；如果河水或者湖水比较浅时， 水的温度容易受到大气温度的影响。
当冬季湖水温度较低时，为了防止机 组换热器内循环液冻结，须采用闭式系统。 当湖水温度在5℃以下时，环路内就必须 采用防冻液。
二、介绍：
地表水指的是暴露在 地表上面面的江、湖、河、 海这些水体的总称，在地 表水源热泵系统中使用的 地表水源主要是指流经城 市的江河水、城市附近的 湖泊水和沿海城市的海水。
10
1.2 地表水源热泵
三、分类： 热泵与地表水的换热方式有开路
循环和闭路循环两种。 开路循环：用水泵抽取地表水在
换热器中与热泵的循环液进行热交换， 然后再排入水体。
