室外电气管线技术交底模板

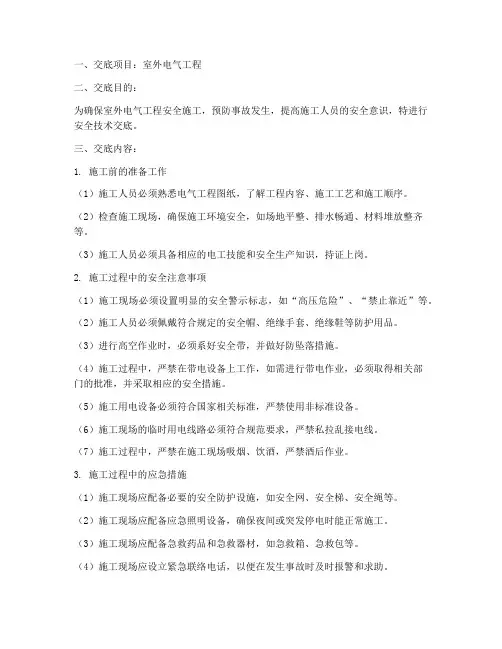

室外电气工程安全技术交底模板
一、交底项目：室外电气工程二、交底目的：为确保室外电气工程安全施工，预防事故发生，提高施工人员的安全意识，特进行安全技术交底。
三、交底内容：1. 施工前的准备工作（1）施工人员必须熟悉电气工程图纸，了解工程内容、施工工艺和施工顺序。
（2）检查施工现场，确保施工环境安全，如场地平整、排水畅通、材料堆放整齐等。
（3）施工人员必须具备相应的电工技能和安全生产知识，持证上岗。
2. 施工过程中的安全注意事项（1）施工现场必须设置明显的安全警示标志，如“高压危险”、“禁止靠近”等。
（2）施工人员必须佩戴符合规定的安全帽、绝缘手套、绝缘鞋等防护用品。
（3）进行高空作业时，必须系好安全带，并做好防坠落措施。
（4）施工过程中，严禁在带电设备上工作，如需进行带电作业，必须取得相关部门的批准，并采取相应的安全措施。
（5）施工用电设备必须符合国家相关标准，严禁使用非标准设备。
（6）施工现场的临时用电线路必须符合规范要求，严禁私拉乱接电线。
（7）施工过程中，严禁在施工现场吸烟、饮酒，严禁酒后作业。
3. 施工过程中的应急措施（1）施工现场应配备必要的安全防护设施，如安全网、安全梯、安全绳等。
（2）施工现场应配备应急照明设备，确保夜间或突发停电时能正常施工。
（3）施工现场应配备急救药品和急救器材，如急救箱、急救包等。
（4）施工现场应设立紧急联络电话，以便在发生事故时及时报警和求助。
4. 施工结束后的工作（1）施工结束后，应对施工现场进行清理，确保场地整洁、无遗留安全隐患。
（2）施工人员应参加工程验收，确保工程质量符合要求。
（3）施工过程中发现的问题，应及时向相关部门报告，并采取相应的整改措施。
四、交底要求：1. 施工单位应将本安全技术交底内容告知所有施工人员，确保人人知晓。
2. 施工人员应认真学习本安全技术交底内容，提高安全意识，确保自身和他人的安全。
3. 施工过程中，如发现安全隐患，应及时报告，并采取相应的整改措施。
五、交底人：XXX交底日期：XXXX年XX月XX日注：本模板仅供参考，具体交底内容应根据实际工程情况进行调整。

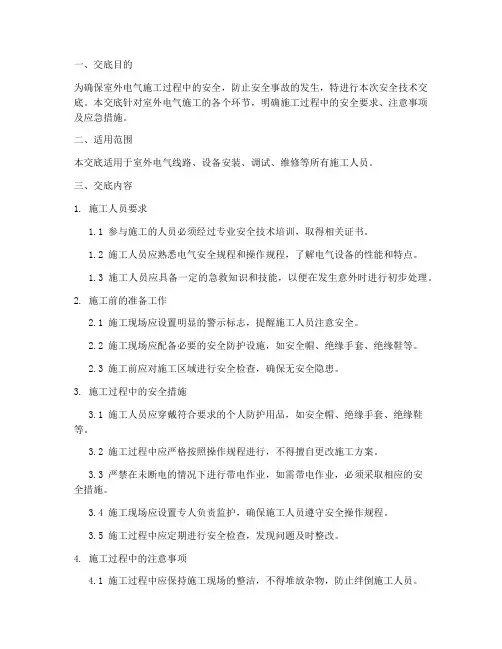

室外电气施工安全技术交底模板
一、交底目的为确保室外电气施工过程中的安全，防止安全事故的发生，特进行本次安全技术交底。
本交底针对室外电气施工的各个环节，明确施工过程中的安全要求、注意事项及应急措施。
二、适用范围本交底适用于室外电气线路、设备安装、调试、维修等所有施工人员。
三、交底内容1. 施工人员要求1.1 参与施工的人员必须经过专业安全技术培训，取得相关证书。
1.2 施工人员应熟悉电气安全规程和操作规程，了解电气设备的性能和特点。
1.3 施工人员应具备一定的急救知识和技能，以便在发生意外时进行初步处理。
2. 施工前的准备工作2.1 施工现场应设置明显的警示标志，提醒施工人员注意安全。
2.2 施工现场应配备必要的安全防护设施，如安全帽、绝缘手套、绝缘鞋等。
2.3 施工前应对施工区域进行安全检查，确保无安全隐患。
3. 施工过程中的安全措施3.1 施工人员应穿戴符合要求的个人防护用品，如安全帽、绝缘手套、绝缘鞋等。
3.2 施工过程中应严格按照操作规程进行，不得擅自更改施工方案。
3.3 严禁在未断电的情况下进行带电作业，如需带电作业，必须采取相应的安全措施。
3.4 施工现场应设置专人负责监护，确保施工人员遵守安全操作规程。
3.5 施工过程中应定期进行安全检查，发现问题及时整改。
4. 施工过程中的注意事项4.1 施工过程中应保持施工现场的整洁，不得堆放杂物，防止绊倒施工人员。
4.2 施工过程中应保持施工通道畅通，不得占用消防通道。
4.3 施工过程中应避免交叉作业，减少安全隐患。
4.4 施工过程中应避免使用不合格的电气设备和材料。
5. 应急措施5.1 发生触电事故时，应立即切断电源，并采取急救措施。
5.2 发生火灾事故时，应立即启动消防设施，并迅速疏散人员。
5.3 发生其他安全事故时，应立即采取相应措施，并报告相关部门。
四、交底时间本次安全技术交底时间为 [填写日期]。
五、交底人[填写交底人姓名及职务]六、接受交底人员[填写接受交底人员姓名及职务]七、备注1. 本安全技术交底内容仅供参考，具体施工过程中应根据实际情况进行调整。
电气预埋管线安全技术交底模板
一、交底日期：____年____月____日二、工程名称：____项目三、交底部位：____区域四、参与人员：项目经理、技术负责人、施工负责人、电工、质量监督员等五、交底内容：一、工作内容和范围1. 电气预埋管线的施工准备、施工工艺、质量要求及安全注意事项。
2. 电气预埋管线与土建、装修等工程的配合及协调。
二、安全技术交底1. 施工准备（1）组织电工班人员熟悉图纸，明确电气预埋管线的布置、规格、型号、数量等要求。
（2）对施工人员进行安全技术培训，确保施工人员具备一定的安全意识和操作技能。
（3）施工前，对施工现场进行安全检查，确保施工环境符合安全要求。
2. 施工工艺（1）按照设计图纸和施工规范进行施工，确保电气预埋管线布局合理、安装牢固。
（2）电气预埋管线应沿墙、柱、梁等固定结构敷设，不得穿越楼板、墙体。
（3）电气预埋管线应避开易燃、易爆、腐蚀性物质，不得与其他管线交叉敷设。
（4）电气预埋管线应采用同一金属材料制作，并做好防腐处理。
3. 质量要求（1）电气预埋管线敷设前，应进行测量放线，确保管线位置准确。
（2）管线敷设应整齐、牢固，不得有扭曲、折损现象。
（3）管线连接处应密封良好，防止水分、灰尘等侵入。
（4）电气预埋管线应与接地系统连接，确保电气设备安全运行。
4. 安全注意事项（1）施工过程中，应佩戴安全帽、手套、眼镜等个人防护用品。
（2）高处作业时，应系好安全带，并确保安全带牢固可靠。
（3）电气作业时，应穿戴绝缘手套、绝缘鞋等绝缘防护用品，并严格遵守操作规程。
（4）施工过程中，应保持施工现场整洁，避免交叉作业，确保施工安全。
三、配合与协调1. 电气预埋管线施工过程中，应与土建、装修等工程密切配合，确保施工进度和质量。
2. 施工过程中，如遇特殊情况，应及时与技术负责人沟通，寻求解决方案。
3. 施工完成后，应进行自检、互检、专检，确保工程质量符合要求。
六、责任与奖惩1. 施工单位应严格按照安全技术交底执行，确保施工安全。

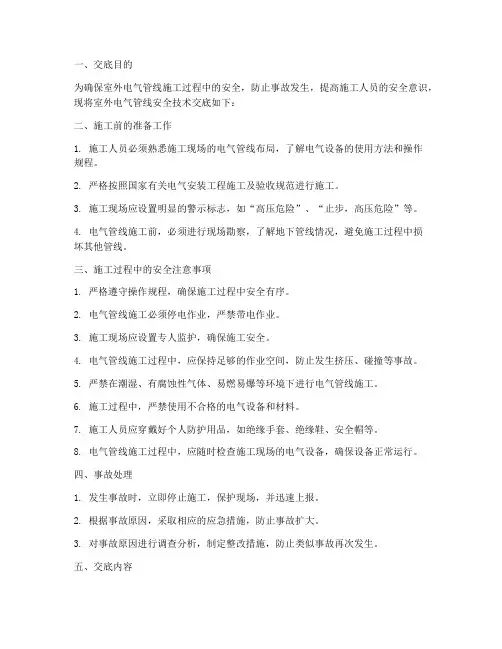

室外电气管线安全技术交底模板
一、交底目的为确保室外电气管线施工过程中的安全，防止事故发生，提高施工人员的安全意识，现将室外电气管线安全技术交底如下：二、施工前的准备工作1. 施工人员必须熟悉施工现场的电气管线布局，了解电气设备的使用方法和操作规程。
2. 严格按照国家有关电气安装工程施工及验收规范进行施工。
3. 施工现场应设置明显的警示标志，如“高压危险”、“止步，高压危险”等。
4. 电气管线施工前，必须进行现场勘察，了解地下管线情况，避免施工过程中损坏其他管线。
三、施工过程中的安全注意事项1. 严格遵守操作规程，确保施工过程中安全有序。
2. 电气管线施工必须停电作业，严禁带电作业。
3. 施工现场应设置专人监护，确保施工安全。
4. 电气管线施工过程中，应保持足够的作业空间，防止发生挤压、碰撞等事故。
5. 严禁在潮湿、有腐蚀性气体、易燃易爆等环境下进行电气管线施工。
6. 施工过程中，严禁使用不合格的电气设备和材料。
7. 施工人员应穿戴好个人防护用品，如绝缘手套、绝缘鞋、安全帽等。
8. 电气管线施工过程中，应随时检查施工现场的电气设备，确保设备正常运行。
四、事故处理1. 发生事故时，立即停止施工，保护现场，并迅速上报。
2. 根据事故原因，采取相应的应急措施，防止事故扩大。
3. 对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。
五、交底内容1. 电气管线施工方案及施工工艺。
2. 电气设备的使用方法和操作规程。
3. 施工现场的安全防护措施。
4. 电气管线施工过程中的安全注意事项。
5. 事故处理及应急措施。
六、交底人及接受人交底人：XXX接受人：XXX七、交底时间年月日八、注意事项1. 施工人员必须认真学习本安全技术交底内容，确保掌握各项安全操作规程。
2. 施工过程中，如发现安全隐患，应及时上报，并采取措施予以消除。
3. 本安全技术交底内容为模板，具体施工过程中应根据实际情况进行调整。
4. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。
6、线、管、槽、灯具安装技术交底版本(1)(1)
技术交底a线、管、槽、灯具安装技术交底单位：北京良业环境技术股份有限公司2019年3月8 日编号：第4 页施工队伍：3.铝合金线槽立面使用说明：MR25*20线槽可使用于:2根及以下数量RVV2*4敷设，一根YJV-3*4敷设；1~3根控制网线；MR50*25线槽可使用于:2根~3根RVV2*4或YJV-3*4线缆；4~6根控制网线；MR50*50线槽可使用于:4根~6根RVV2*4或YJV-3*4线缆；7~12根控制网线；MR100*50线槽可适用于：7根~10根RVV2*4或YJV-3*4线缆；13~25根控制网线；4.线槽安装要求：（1）桥架敷设时应遵循如下规定：1）电缆桥架应尽可能在建筑物、构筑物(如墙柱梁、楼板等)上安装。
2）电缆桥架的总平面布置应做到距离最短又满足施工安装、电缆敷设的要求。
3）电缆桥架可采用胀管螺栓或在预埋铁件上焊接的方法固定。
4）电缆桥架在穿过墙及楼板时,应采取防火隔离措施。
5）电缆或导线在桥架内不应有接线头,接线头应设置在接线盒内。
（2）桥架支撑件安装1）自制支架与吊架所用扁铁规格不应小于30mm×3mm,角钢规格不小于25×25×3mm,圆钢不小于φ8。
自制吊支架必须按设计要求进行防腐处理。
2）支架与吊架在安装时应挂线或弹线找直,用水平尺找平,以保证安装后横平竖直。
单位：北京良业环境技术股份有限公司2019 年月日编号：线、管、槽、灯具安装技术交底线、管、槽、灯具安装技术交底2.定制点光源PEH3 3W DC24V 1米4个点RGBW 注意事项和描述：1）、定制灯具以1.8W DC24V 1米8个点4000K进行生产。
2）、低压线缆中间接入，以单边供电10米（2串）进行计算，每个开关电源可带4串（80个灯）共240W ，中间T接头供电；3）、2*4MM²控制在40-65米以内。
4）、2*6MM²控制在65-85米以内。
室外电气技术安全交底模板
一、交底对象全体参与室外电气技术施工的施工人员、管理人员及监理人员。
二、交底目的为确保室外电气技术施工过程中的安全，提高施工人员的安全意识和操作技能，预防安全事故的发生，特进行本次安全交底。
三、交底内容1. 施工现场安全基本要求（1）施工人员必须穿戴符合规定的安全帽、工作服、安全鞋等防护用品。
（2）施工人员应遵守施工现场各项规章制度，服从现场管理人员指挥。
（3）施工现场应保持整洁，严禁乱堆乱放，确保通道畅通。
2. 电气安全操作规程（1）施工前，应对施工现场进行安全检查，确保无安全隐患。
（2）施工过程中，严格遵守电气设备操作规程，不得擅自改变电气设备接线方式。
（3）电气设备应保持完好，禁止使用破损、老化、绝缘性能降低的电气设备。
（4）操作电气设备时，必须佩戴绝缘手套、绝缘鞋等防护用品。
（5）禁止在带电设备附近进行焊接、切割等作业。
（6）严禁私拉乱接电源，严禁使用非标准电源插座。
3. 高处作业安全（1）高处作业人员必须经过专业培训，取得高处作业操作资格证书。
（2）高处作业人员应佩戴安全带、安全帽等防护用品。
（3）高处作业时，应确保作业面牢固可靠，防止坠落。
（4）禁止在风力超过六级的情况下进行高处作业。
4. 电气设备安装与维护（1）电气设备安装前，应仔细核对设备型号、规格，确保符合要求。
（2）电气设备安装过程中，应遵循施工图纸，确保安装位置、高度、间距等符合规范要求。
（3）电气设备安装后，应进行绝缘测试、接地测试，确保设备安全可靠。
（4）电气设备维护时，应遵循维护规程，定期检查、保养，确保设备正常运行。
5. 事故应急处理（1）发生触电事故时，应立即切断电源，对伤者进行急救。
（2）发生火灾事故时，应立即报警，并采取灭火措施。
（3）发生高处坠落事故时，应立即进行救援，并采取措施防止事故扩大。
四、交底要求1. 施工人员应认真听取交底内容，理解并掌握各项安全要求。
2. 施工过程中，严格遵守安全操作规程，确保施工安全。
电气配管施工安全技术交底模板
一、交底对象参与电气配管施工的所有人员，包括施工人员、监理人员、管理人员等。
二、交底目的为确保电气配管施工过程中的安全，提高施工质量，特进行安全技术交底。
三、交底内容1. 施工现场安全规定（1）施工人员必须穿戴好个人防护用品，如安全帽、工作服、安全鞋等。
（2）施工现场严禁酒后作业、疲劳作业，确保施工人员精神状态良好。
（3）施工现场严禁吸烟、使用明火，防止火灾事故发生。
（4）施工现场应设置明显的警示标志，如“危险”、“禁止通行”等。
2. 电气配管施工安全要求（1）严格按照设计图纸和规范要求进行施工，不得擅自更改。
（2）施工前应检查施工设备、工具是否完好，确保施工安全。
（3）施工过程中，必须遵守以下规定：a. 不得在未接地的情况下进行施工。
b. 不得在未切断电源的情况下进行带电作业。
c. 不得使用不合格的电缆、电线、接线盒等材料。
d. 不得在潮湿、有腐蚀性气体等环境下进行施工。
e. 不得在施工过程中随意改变施工顺序。
（4）施工过程中，应保持施工现场整洁，不得乱扔垃圾、杂物。
3. 电气配管施工注意事项（1）施工前，应对施工现场进行勘察，了解地下管线、设备等情况，确保施工安全。
（2）施工过程中，应加强沟通协调，确保施工进度和质量。
（3）施工结束后，应对施工现场进行清理，恢复原状。
四、安全技术措施1. 人员培训对施工人员进行安全教育和技能培训，提高安全意识和操作技能。
2. 施工设备检查施工前，对施工设备、工具进行检查，确保其完好。
3. 安全防护措施（1）施工现场设置安全警示标志。
（2）施工人员佩戴个人防护用品。
（3）施工过程中，确保施工现场整洁。
4. 应急预案制定应急预案，一旦发生安全事故，立即启动应急预案，进行处置。
五、交底人（此处填写交底人姓名及职务）六、交底时间（此处填写交底时间）七、备注（如有其他要求，请在此处填写）【以下为交底记录】交底人：________交底时间：____年__月__日参与人员：________记录人：________注意事项：1. 施工过程中，如发现安全隐患，应立即停止施工，及时上报。
室外供热管道安装——技术交底
室外供热管道安装——技术交底室外供热管道安装本工艺标准适用于民用建筑群（小区）饱和蒸汽压力不大于0.8Mpa，热水温度不超过150℃的室外采暖及生活热水供应管道(包括直埋、地沟或架空管道)安装工程。
材料要求一•1管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产品合格证，管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平等缺陷。
•2管件符合现行标准，有出厂合格证，无偏扣、乱扣、方扣、断丝和角度不准等缺陷。
•3各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。
丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。
•4附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格证及说明书。
•5型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。
主要机具二•1机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。
•2工具：套丝板、压力案、管钳、活板子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。
作业条件三1、安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。
2、安装地沟内的干管，应在管沟砌完后，盖沟盖板前，安装好托吊卡架。
3、安装架空的干管，应先搭好脚手架，稳装好管道支架后进行。
操作工艺四(一)工艺流程：1直埋：(二)直埋管道安装：1根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。
2为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持0.6～1m的距离，沟底要求打平夯实，以防止管道弯曲受力不均。
3管道下沟前，应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，如局部有损伤时，应将损伤部位放在上面，并做好标记，便于统一修理。
4管径不大于200mm的管道应先在沟边进行分段焊接，每段长度在25～35m范围内。
放管时，应用绳索将一端固定在地锚上，并套卷管段拉住另一端，用撬杠将管段移至沟边，放好木滑杠，统一指挥慢速放绳使管段沿滑木杠下滚。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工所需要的砂浆现场用砂浆搅拌机搅拌。
2、作业条件
沟槽开挖已经完成，做好基坑排水，处理好沟槽底部基层处理后，方可进行管线施工。
二、质量标准
质量要求符合《电气装置安装工程电缆线路施工及验收规范》(GB50168-92)的规定。
三、施工工艺
(一)、施工工艺流程
1、电力管道
七、注意事项
1、每一个施工工序完成后必须先通知现场施工员进行质量检查，合格后报工程部技术员进行复查并报业主及监理进行检查验收，验收合格后方可进入下一工序施工。
2、不得私自改动图纸设计的尺寸、材料等。
3、不得出现不报验私自施工或私自报验。
2、所有管理及作业人员必须佩带安全帽。
3、材料的堆放必须整齐有序，不得占用施工临时通道及影响正常施工。
六、成品保护
1、管道安装中断时，必须将留下的管口临时封闭。
2、安装好的管道不得用做支撑或放手板，其支撑、支架、垫块不得用于其它受力点。
3、管道安装完成后，应将所有管口及井口封闭严密，防止杂物进入。
4、预留管口的临时封堵不得随意打开，以防掉进杂物造成管道堵塞。
图1
图2
2、井施工
管沟开挖完毕，按规定对基底整平夯实，并清除沟底杂物。地基验槽完成后，清除表层浮土和扰动土，不留积水，立即进行放线、垫层混凝土施工，具体做法见图3图4，垫层混凝土必须振捣密实，表面平整。
图3
图4
3、排管安装
（1）、管材及附件验收
由于经过长途运输和多次搬动，必须仔细检查管身有无裂纹或损伤、防腐是否完整，决不使用任何一个不合格管材。
（3）、挖出的土应及时运走，无法运走应堆放在离基坑3米以外堆放，并确保沟槽坡顶无静载，及重车碾压等动荷载。基底每边加30cm的施工工作面进行开挖，按照施工进度合理安排开槽长度。基坑验收后，具体做法见1，过马路部分施工工艺与绿化带区域不一样，具体做法见图2，超挖的部分严禁用浮土回填，经设计、监理认可后，进行处理。
施工准备→测量定位→管槽开挖→验槽→基础处理→垫层浇筑→排管安装→管道包封→隐蔽验收→管槽回填土→工程验收
2、电缆井
施工准备→测量定位→沟槽开挖→验槽→基础处理→垫层浇筑→电缆沟（井）浇筑→电缆井排水管施工→水泥砂浆抹灰→隐蔽验收→沟（井）顶盖板口预留→沟槽回填→工程验收
（二）施工方案
1、管沟开挖
（1）、设计要求管线埋地深度穿越主道路部分大于0.8m，人行道及绿地埋设深度大于0.6m，开槽采用放坡开挖，深度高于人体身高时，必须在两侧用挡板加固，以确保施工安全。
(4)、回填管道两侧土方时应避免碰撞管道以免损坏，每层回填完后，采用打夯机夯实。
四、质量保证措施
1、沟槽的地基处理及管道的基础施工要严格按照设计图纸及相应规范要求进行施工，该工序完成后必须进过专业工程师检查及试验部门试验合格后方可进入下一个工序的施工。
2、电缆井的浇筑前必须对预留孔洞的标高、位置及尺寸复核无误后方可进行浇筑。
4、接口处理
PVC管口应进行刨口处理，以防刮伤电缆，插接前应清理干净管口，位于管井处应该包扎好，以防泥土堵塞管道。
5、沟槽回填
（1）、待管道安装完成并经验收合格后，方可进行海砂回填。
（2）、回填材料选用经试验合格的外运材料。回填前，确保沟槽内无积水。不得回填淤泥、腐植土及有机物质。
（3）、海砂回填采用分层对称回填分层夯实的方法，每层回填厚度不大于500mm。
（2）、沟槽开挖根据现场地形、地质条件及工期要求，采用挖掘机配合人工的方法，机械挖至高于设计底标高20cm左右预留底层土，人工清挖底20cm之前，由施工员用水准仪随时抄平出距坑底20cm的水平桩，每隔2.5米打一个小木橛或钢筋头，人工再根据水平桩铲平设计底标高，修整槽底，清挖的土随挖机挖出，以确保槽底土壤不被扰动或破坏。
（2）、排管安装
根据管径大小和现场情况，采用人工安装。下管前，须对槽底的尺寸、高程、坡度、地基和基础的质量进行检查，并报请监理工程师进行检验核定。下管时应将排管排好，然后对线校正，严格控制中线和标高，自下由上进行下管，并用中心线法或边线法控制排管的中线和高程。管道就位后，随时检查管道的高程和平直度，发生偏差随时纠正，确保管道：
工程名称
施工班组
电气
分部分项工程名称
室外高低压电力管线预埋
班组长签字
交底时间
主要成员签字
交底人签字
交
底
内
容
一、施工准备
1、材料准备
工程中所需的管材、碎石、海砂、钢筋、等原材料按照进度要求在施工前运至施工现场。并应要求材料供应厂家出具产品合格证。经监理检验合格后方可使用。
3、在管道敷设施工中，管道在敷设前必须先报测量组对管道基础的标高符合后方可进行管道敷设施工，而且在管道安装后再次对管道的标高进行符合，标高无误后方可进入下一工序施工。
4、管道接头的处理必须严格按照设计图纸及相关规范要求进行施工。
五、安全、环境保证措施
1、建立和健全各项安全生产制度和措施，树立安全第一的思想。
