IBM WPF快速集成Oracle EBS责任编辑：胡铭娅作者：IT168 IvanZhang2007-12-27【内容导航】•第1页：WPF简介•第2页：WPF集成Oracle EBS方法概述•第3页：创建WPF项目•第4页：物料详细信息页•第5页：富文本内容约束文件•第6页：开发模型主要步骤•第7页：创建服务操作•第8页：开发服务使用者模型•第9页：封装成Portlet部署到Websphere Portal•展开全部文本Tag：IBM Oracle WPF数据库【IT168 专稿】摘要：本文通过实战探讨利用IBM Websphere Portlet Factory(WPF)集成Oracle E-Business Suite（EBS），内容涉及WPF的相关概念，WPF中的服务构建器的使用，集成Oracle ERP的方法，Oracle接口表使用，Porlet的创建及部署等。
Websphere Portal作为广泛使用的门户解决方案，从6.0版本开始，提供WPF作为Portlet开发工具。
WPF针对SAP、Lotus Domino、Excel、Siebel、PeopleSoft等提供了相应的适配器，但目前尚未发布针对Oracle EBS的标准适配器。
本文通过利用WPF开发工具，结合OracleEBS提供的标准接口，快速开发，无需编码，即可实现对OracleEBS的CRUD（Create-Read-Update-Delete，把OracleEBS中的业务功能集成到企业统一门户。
1. WPF简介WebSphere Portlet Factory软件包括一个框架和一组为了快速创建和维护定制portlet的工具。
利用WebSphere Portlet Factory的框架和工具，开发人员可以通过托拽一系列高度适应、可重用的软件组件（被称作构建器，builder）快速地搭建portlet。
用户将构建器组装到模型中，就像通过快速地将公式放在一起组成电子表格一样。

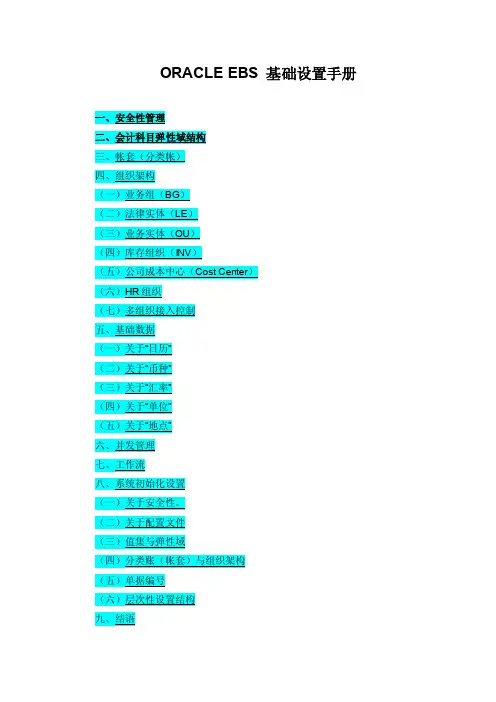

Oracle权威资料_EBS_基础设置全手册
ORACLE EBS 基础设置手册首先需要说明的是，本系列文档假定读者已经具备基本的系统相关使用知识与技能(例如，能够基本领会“ORACLE EBS系统应用基础概述”中的内容)，故所讨论的内容仅限于笔者认为从系统使用与实际业务两方面来看比较重要或者容易存疑的问题，并不能面面俱到，旨在帮助读者掌握核心、抓住要点（详尽内容必须参考ORACLE相关官方文档）。
文中为讨论需要所附图文均取自ORACLE EBS 的测试环境（Vision Demo），版本以R12.1.1为主，辅之以版本R11.5.10，界面语言主要为中文（必要时辅之以英文）。
两个EBS版本在界面与功能应用方面实际可能有一些差异，必要时会作相关说明，但一般不会影响对基本问题的讨论。
技术是业务的抽象与工具，业务是技术的来源与目的。
本系列文档通篇将秉持“从业务的角度去审视技术，从技术的角度去回归业务”的方法论（这里的所谓“技术”，意指“系统实现”），去探讨系统实现与业务实践的融合问题，以求逐步能达到技术与业务的融会贯通。
限于笔者的认知水平，有讹误或不正确之处，欢迎批评指正。
一、安全性管理从系统使用角度来看，系统管理的一项重要的日常工作是关于“用户”及其“权限”的管理，在ORACLE 中即所谓“安全性”（Security）管理。
“安全性”是一个涵义较之“权限”更为丰富、更为广阔的概念术语，它虽然比较抽象，但顾名思义，它很好地涵盖了于实际业务与系统使用中，有关企业数据与信息管理的某些需要重点保护、控制的内容。
有关用户权限的管理，在ORACLE系统中主要有三个基本要素构成：菜单（Menu）、责任（Responsibility）、以及用户（User）。
三者的有机结合构成了系统权限或安全性管理的基础，辅之以参数或“安全性配置文件”等的使用，则进一步对用户的“实体（组织、帐套或分类帐）接入”权限进行细分。
此外，系统在各个应用模块中，还将可能基于不同业务特点采取各具特色的系统实现方式，对用户的准入管理或功能权限作更进一步的划分（具体方式与系统设计者的个人偏好也有一定关系，不能一概而论）。
