利用赤泥制备琉璃瓦
琉璃瓦制作方法
琉璃瓦制作方法
琉璃瓦是一种传统的建筑材料，用于屋顶的装饰和保护。
以下是琉璃瓦的制作方法：
1. 准备原料：主要原料包括黏土和矿物质颜料。
黏土应该是高质量的，没有杂质和含水量过高。
2. 磨碎和筛选：将黏土磨碎，并通过筛网筛选出均匀的粉末。
3. 调配和搅拌：根据需要，将黏土粉末与颜料混合在一起，根据配比添加适量的水，搅拌成均匀的糊状物。
4. 压制成型：将调配好的黏土糊放入制模机中，用模具将其压制成所需的形状和大小。
确保压制均匀，表面光滑。
5. 干燥和烧制：将制作好的琉璃瓦放置在通风干燥的地方，待其变干或使用高温烘烤器进行加热，以将水分蒸发。
接着将干燥后的琉璃瓦放入窑炉中进行烧制。
6. 防水处理：烧制完成后的琉璃瓦需要进行防水处理，常见的方法是在琉璃瓦表面涂刷一层清漆或沥青等防水材料。
需要注意的是，在制作琉璃瓦的过程中，需要遵循安全操作规程和环境保护要求，以确保产品的质量和生产过程的可持续性。
赤泥综合利用
赤泥综合利用赤泥又称赤泥矾渣或火泥，是一种常见的工业固体废弃物，主要由铁氧化物、铝氧化物和其他杂质组成。
赤泥多产自铝冶炼和铁冶炼过程中的排泄物，通常以大量的水分进行排放。
由于赤泥的高含铁含铝性质，使其对环境造成了严重的污染和资源浪费。
赤泥的综合利用是一个重要的环境保护和资源回收利用问题。
赤泥的综合利用可以分为物质利用和能源利用两个方面。
物质利用主要指的是将赤泥中的有用物质进行提取和利用，而能源利用主要是将赤泥作为能源进行利用。
在物质利用方面，赤泥中的铝氧化物和铁氧化物可以通过一系列化学和物理方法进行分离和提取。
提取出的铝氧化物可以用于制备陶瓷、阻燃材料、研磨材料等。
而提取出的铁氧化物可以用于制备铁粉、磁性材料等。
此外，赤泥中还含有部分有机质和硅酸盐，可以通过适当的处理方法制备有机肥料和建筑材料。
这些物质利用不仅可以很好地减少对自然资源的需求，还能够减少对土壤和水源的污染。
在能源利用方面，赤泥可以作为替代燃料用于能源生产。
赤泥中的有机质和硅酸盐可以通过干燥和燃烧等方法将其转化为热能。
这种能源利用方式不仅能够减少对化石能源的依赖，还可以降低对大气的污染。
另外，赤泥中的铁氧化物具有一定的磁性，可以用于制备非常规磁体材料，如磁灶、磁冰箱等。
为了更好地实现赤泥的综合利用，需要加强研究和开发相关的技术和设备。
首先，需要开发出高效的赤泥分离提取技术，以提高有用物质的回收率。
其次，需要研发出适用于赤泥的高效能源利用技术，以确保能源的高效利用和污染物的最小排放。
此外，还需要加强法规的制定和严格的管理，以保证赤泥的合法处置和资源利用。
总之，赤泥的综合利用对于环境保护和资源回收利用具有重要的意义。
通过合理利用赤泥中的有用物质和能源，不仅可以减少资源的浪费，还可以减少对环境的污染。
但是，赤泥的综合利用也面临着技术、经济等方面的挑战，需要政府、企业和科研机构的共同努力。
只有在全社会的合作下，才能够实现赤泥的高效综合利用，为可持续发展做出贡献。
赤泥综合利用方案
赤泥综合利用方案
1. 嘿，你知道吗？赤泥可以用来生产建筑材料呢！就像那些被我们忽视的石头其实可以变成坚固漂亮的房子一样，赤泥也有着大潜力呀！比如可以把赤泥加工成砖块，盖出结实又环保的建筑，这多棒啊！
2. 哇塞，把赤泥做成土壤改良剂怎么样？这不就跟给土地喂了营养大餐一样嘛！在一些贫瘠的土地上用上赤泥改良剂，让土地变得肥沃起来，能长出茁壮的庄稼，多神奇啊！
3. 嘿，有没有想过赤泥能用来提取有价值的金属呀？这就好比是在一个大宝藏中挖掘宝贝呢！通过一些技术手段，把赤泥里的那些金属给提炼出来，是不是超厉害的？
4. 哎呀呀，让赤泥去处理污水也是个好办法呀！就如同让一个勇敢的卫士去对抗污水这个大怪兽，把污水治理得干干净净，这是多么有意义的事情呀！
5. 赤泥用来做路基材料也很不错哦！设想一下，那一条条平稳的道路下有着赤泥的贡献，让车子能顺畅地行驶，这不是很了不起吗？
6. 哇哦，还可以把赤泥开发成环保颜料呢！就像给世界添上了美丽多彩的一笔，多有意思呀！让我们的生活充满了各种色彩，多棒的创意啊！
我觉得赤泥的综合利用方案真的太有前景了，只要我们好好去开发利用，就能让赤泥从被嫌弃的“废物”变成大有用处的宝贝呀！。
利用赤泥研制低温快烧瓷质外墙砖
利用赤泥研制低温快烧瓷质外墙砖摘要:赤泥综合利用对于我国乃至世界铝工业的可持续性发展具有重要意义。
文章利用赤泥为主要原料,采用复合熔剂配方,研制出了赤泥质低温快烧瓷质外墙砖,其烧成温度为 1 160～1 170℃,烧成周期为37 min,各项性能指标符合GB/T 4100-2006《陶瓷砖》要求。
关键词:赤泥;瓷质外墙砖;低温快烧;复合熔剂赤泥是从铝土矿中提取氧化铝之后产生的废渣,因多呈红色,故被称为赤泥。
据统计,世界上氧化铝工业每年产生的赤泥超过7 000万t。
而2008年中国的赤泥产生量就超过了2 000万t,并呈逐年增加之势。
在我国赤泥的处理主要是筑坝堆存,这不仅需要侵占大片的土地,而且对周边的水体、土壤、大气等造成严重污染[1]。
随着我国经济建设步伐的加快,环保问题受到全社会的关注,赤泥的综合治理已成为人们所关注的焦点之一。
其中利用赤泥开发生产各种材料引起了人们的广泛重视。
对赤泥加以利用不仅能节约能源,创造可观的经济价值,变废为宝,还能减少这些废渣对环境的危害,实现我国的可持续发展战略[2,3]。
我们通过对赤泥的成分进行分析并做了大量的实验工作,研究表明:利用赤泥研制一次快烧瓷质外墙砖这一思路是可行的,而且也已取得初步的成效。
如果进行下一步的推广,经济效益会十分显著。
1坯体原料1.1赤泥实验所用的赤泥采集于义煤集团义翔铝业公司。
该公司赤泥是拜耳法生产氧化铝所产生的赤泥,为一种深红色的土状物,其D50为3.25μm,粒径较细,具有一定的可塑性,堆存时间较长而风化以后,其可塑性变差。
实验中,可以干料计量进行配方的确定。
经X光衍射分析,赤泥主要矿物组成为:水化石榴石、钙霞石、钙钛矿、一水硬铝石及伊利石等。
赤泥的化学组成见下表1。
1.2 坯用原料选用原料有赤泥、滑石、珍珠岩、紫木节、九里矸、瓷石粉,石英、萤石粉等。
其中九里矸产于河南焦作,是一种成分较为复杂薄层状层解理的粘土岩,它是地面低温、低压的环境下,主要受外力的影响形成。
利用赤泥制备琉璃瓦的研究
‘Ｌ・Ｉ ‘Ｌ・ Ｉ ‘Ｌ・ Ｉ ‘Ｌ． Ｉ ‘Ｌ． Ｉ ‘ ‘Ｌ・ Ｉ ‘Ｌ． Ｉ ‘Ｌ． Ｉ ‘Ｌ． Ｉ ‘Ｌ Ｉ ‘Ｌ・ Ｉ ‘ Ｌ・ Ｉ ‘ Ｌ・ Ｉ ‘Ｌ．Ｉ ‘ Ｌ・ Ｉ Ｉ ‘ Ｌ． Ｌ． Ｉ ‘ Ｌ． Ｉ ‘ Ｌ．Ｉ ‘Ｌ．Ｉ
． Ｉ ‘ ．Ｉ ‘Ｌ． 也 ． Ｉ ‘Ｌ． Ｉ ‘ ． Ｉ ‘ ‘Ｌ． Ｉ ‘Ｌ． Ｉ ‘ ． Ｉ ‘Ｌ． Ｉ ‘ ‘Ｌ． Ｉ ‘Ｌ． Ｉ ‘Ｌ． Ｉ ‘ ‘ Ｌ． 也 ‘Ｌ． Ｉ ‘ ‘Ｌ．Ｉ ‘Ｌ． 也 ‘Ｌ． Ｉ Ｉ ‘ Ｌ． Ｌ． Ｉ ‘Ｌ． 也 ‘Ｌ．Ｉ ‘Ｌ． Ｉ Ｉ ‘ Ｌ． Ｌ． Ｉ ‘ Ｌ． Ｉ ‘Ｌ． Ｉ Ｌ
维普资讯

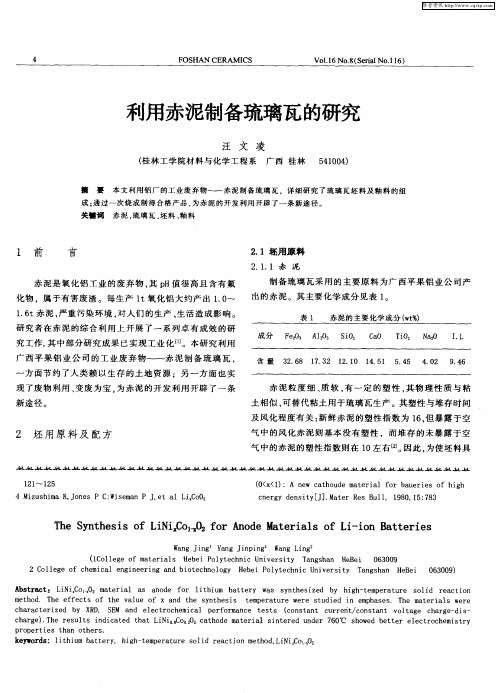

４
Ｆ ＨＡＮ Ｒ ＯＳ ＣＥ ＡＭ Ｉ ＣＳ
Ｖｏ．６Ｎｏ８ Ｓ ｒａ ．１ １１ ． （ ｅｉｌ Ｎｏ１ ６）
利用赤泥制备琉璃瓦的研究
汪 文 凌
（ 林 工 学 院 材 料 与 化 学 工 程 系 广 西 桂 林 ５ １ ０ ） 桂 ４ ０ ４
ｍ ｔ ｏ ． Ｔ ｅ ｆ ｅ ｔ ｏ ｔ ｅ ａ ｕ ｏ ｘ ａ ｄ ｈ ｓ ｎ ｈ ｓ Ｓ ｔ ｍ ｅ ａ ｕ ｅ ｅ ｅ ｔ ｄｉ ｄ ｎ ｍ ｈ ｓ ｓ ｅｈ ｄ ｈ ｅ ｆ ｃ ｓ ｆ ｈ ｖ ｌ ｅ ｔ ｒ ｗ ｒ ｓ ｕ ｅ ｉ ｅ ｐ ａ ｅ
Ａｓｒｃ ｂ ｔ ａ ｔ： Ｌ ＮｉＣ ｈ０ ｍ ｔ ｒ ａ ａ ａ ｏ ｅ ｆ ｒ １ ｔ ｉ ｍ ａ ｔ ｒ ｗ ｓ ｓ ｎ ｈ ｓ ｚ ｄ ｙ ｈ ｇ － ｅ ｐ ｒ ｔ ｒ ｓ ｌ ｄ ｅ ｃ ｉ ｎ ｉ ｏ ２ ａ ｅ ｉ ｌ ｓ ｎ ｄ ｏ ｉ ｈ ｕ ｂ ｔ ｅ ｙ ａ ｙ ｔ ｅ ｉ ｅ ｂ ｉ ｈ ｔ ｍ ｅ ａ ｕ ｅ ｏ ｉ ｒ ａ ｔ ｏ
２ Ｃ ｅ ｅ ｆ ｃ ｅ ｉ ａ ｅ ｇ ｎ ｅ ｉ ｇ ａ ｄ ｂ ｏ ｅ ｈ ｏ ｏ ｙ Ｈ ｂ Ｐ ｙ ｅ ｈ ｉ ｎ ｖ ｒ ｉ ｙ Ｔ ｎ ｓ ａ Ｈ Ｂ ｉ ｏｌ ｇ ｏ ｈ ｍ ｃ ｌ ｎ ｉ ｅ ｒ ｎ ｎ ｉ ｔ ｃ ｎ ｌ ｇ ｅ ｅｉ ｏｌ ｔ ｃ ｎ ｃ Ｕ ｉ ｅ ｓ ｔ ａ ｇ ｈ ｎ ｅ ｅ ｌ ０３０） ６ ０ ９
云南文山铝业赤泥资源化利用方案设想
云南文山铝业赤泥资源化利用方案设想栾景丽;张敬奇;闫森;王灏【摘要】A kind of treatment scheme of red mud resource utilization in Yunnan Wenshan Aluminum Co. , Ltd. Is presented in this paper according to the raw ore composition of bauxite, production process of alumina and the industry planning of Yunnan province. The mixed concentrate of iron and titanium can be selected from red mud by means of beneficiation process optimization, and then the high-titanium slag can be produced by electric furnace smelting, which can be the raw material for titanium dioxide production. The tailings of red mud can be widely used in building materials after decreasing of iron and alkali content through mineral processing, which the amount of red mud can be increased.%根据铝土矿原矿成分、氧化铝生产工艺和云南省的产业发展规划,提出了文山铝业拜耳法赤泥资源化利用的一种处理方案.赤泥通过选矿工艺的优化,选出铁、钛混合精矿,经电炉熔炼生产高钛渣,为钛白粉生产提供原料.尾渣通过选矿降低了铁和碱的含量后,可以大幅拓宽赤泥在建材中的应用途径,提高用量.【期刊名称】《云南冶金》【年(卷),期】2012(041)002【总页数】4页(P100-102,106)【关键词】赤泥;资源化利用;高钛渣【作者】栾景丽;张敬奇;闫森;王灏【作者单位】昆明冶金研究院,云南昆明650031;昆明冶金研究院,云南昆明650031;昆明冶金研究院,云南昆明650031;昆明冶金研究院,云南昆明650031【正文语种】中文【中图分类】X7581 引言赤泥是氧化铝生产过程中排出的固体废弃物，每生产1 t氧化铝，就副产0.7～1.8 t赤泥。
利用赤泥制备琉璃瓦的研究
１ ０
１ ５
２ ０
２ ５
３ ０
３ ５
４ ０
制备 琉璃瓦 采 用的 主要 原料 为 广 西平果 铝 业公
可塑 度 （ ） ０２ ３ ．０ ０ ２ ０３ ３ 、０ Ｏ２ ８ ．９ ０ ２ ０２ ５ ５ ４
司拜 耳法 产 出的赤 泥 。其 主要 化 学 成分见 表 １ 。
公 式 ：＝ ｘ １ ５ Ｐ Ａ Ｆ ０ 式 中 ：一 泥 坯 的 可 塑 度 ， 一 常 数 １ ， －压 Ｐ Ａ ． Ｆ『 ８ 缩 量为 １％的应力 ， 压缩 量 为 ５ ％的应力”。 ０ Ｆ ０ 】
方 面 ，节约 了人 类 赖 以生存 的 土地 资 源 ；另一 方
面 ， 宴现 了废物 利 用 、 废 为 宝 ； 样 既减 轻 了环 又 变 这 境 保护 方 面 的 压力 ， 有 利 于人 类 可持 续 发 展 ，为 又
１ ＿ 坯料 可 塑度 的测 试 ．３ １
可 塑 度测试原理 是用 粘土或 坯料在 工作水 分下 ，
铝业公 司 产生 的工业 废弃 物一 赤泥 制 备琉璃 瓦 。 比 相 直接 用粘 土制备琉 璃 瓦而 言，利 用赤 泥 制备 琉璃 瓦，
一
制 成一 定直径 的 圆柱体 样 品 ，在 无侧 向支持 的条件 下， 沿轴 向以一定 的速 度压 缩 ， 定样 品在 不 同压缩 测 状态 的压应力与 应变量 的关 系 曲线 ， 求 出可 塑度 。 并
表 １ 赤 泥 主要 化学 成分
ＳＯ ｉ２
３ ．８ ２６
（ ） ％
ＴＯ ｉ２
４０ ．２
１１ ．． 坯 料 的烧 结特性 ４
Ａ２３ ｌ Ｏ
ｌ ．２ ７３
Ｆ２３ ￣ ０
ｌ ．０ ２１
赤泥的综合利用及其环保功能_余启名
赤泥的综合利用及其环保功能余启名周美华李茂康郭惠(南昌大学化学实验中心南昌330000)摘要:赤泥的综合利用,应在巩固其用作建材原料、铺路筑坝、工程回填、农业利用等传统方式的基础上,加强复合型功能性材料的开发和推广,从整体上考虑赤泥中有用物质的回收工艺,并大力开发赤泥的环保功能,从而彻底解决赤泥的污染问题。
关键词:赤泥综合利用环境保护1前言赤泥是氧化铝工业排放的红色粉泥状废料,属强碱性有害残渣、含水率高,容重700-1000kg/m3,比表面积0.5~0.8m2/g。
其组成和性质复杂,并随铝土矿成分、生产工艺(烧结法、混联法或拜耳法)及脱水、陈化程度有所变化,典型化学成分如表1所示[1]0。
表1亦泥的典型化学组成(%)成分F e2O3A12O3S i O2Ca O N a2O T i O2K2O M gO灼减烧结法10.977.6822.6740.782.933.260.381.7711.77混联法12.108.1020.5644.862.775.090.352.028.18拜耳法32.2019.109.1814.024.389.390.0391.366.352004年,我国赤泥排放量已超过550万t(每生产1t氧化铝约排放1.0t~1.5t赤泥),历年来的堆存量已达数亿吨。
目前多采取的赤泥库(坝)湿法存放或脱水干化处理,不仅侵占农田、污染环境、存在溃坝隐患,还使赤泥中的有用成份不能得到合理利用,造成资源的二次浪费,因此对其进行综合利用和无害化处理十分必要。
赤泥的主要利用途径有:生产建筑材料、路坝修筑与工程回填、制备新型功能性材料、改良土壤,以及从中回收有用物质等,近年来,赤泥的环保功能也已引起广泛关注。
2赤泥的综合利用2.1生产建筑材料赤泥可生产硅酸盐水泥、油井水泥及抗硫酸水泥等多种型号的水泥,工艺流程和技术参数与普通硅酸盐水泥基本相卧0。
每生产1t水泥可利用赤泥约400kg,且具有早强、抗硫酸盐腐蚀、抗冻等特点,在高速公路、机场、桥梁等处的使用效果良好。
赤泥在建筑材料中的应用
赤泥在建筑材料中的应用摘要：赤泥是一种具有污染性的废渣。
每年我国制铝工业排放大量的赤泥，占地面积较广，浪费大量的人力、物力，并且还污染了环境。
本文简单地介绍了赤泥，综述了赤泥在筑坝、建路基、烧制各种砖类、生产水泥、生产微晶玻璃、生产琉璃瓦的应用。
关键词：赤泥；水泥；建筑材料；建坝；玻璃前言：赤泥是一种具有污染性的废渣，每年我国制铝工业排放600万吨的赤泥[1]。
露天湿法堆存、干法堆存是我国经常使用的两种处理赤泥的方法，这两种方法不仅占地面积广还会污染土地和水源，造成环境污染。
为了促进制铝工业的可持续发展，以及降低赤泥对环境的污染，现在世界各国都高度重视对赤泥的综合利用以及回收。
由于赤泥成分和性质的多样性，因此处理方法也是多样的。
但我国对赤泥的综合利用主要是通过四种途径：第一种途径是回收有价金属元素；第二种途径是制备吸附材料用于废气和废水处；第三种途径是修复污染土壤；第四种途径是生产建筑材料，这种方法是最有效利用赤泥的方法。
1.对赤泥的介绍赤泥的化学成分及矿物质的组成有多种因素决定，如原矿品位、生产方法、技术水平等[2]，另外赤泥的堆积时间也会影响到赤泥的化学成，因为赤泥长期堆积，将会与空气中的水分、氧气充分接触使之发生化学反应，使赤泥中化学成分变质或者使赤泥中的一些成分流失。
凝聚体、集粒体、团聚体三级结构构成了赤泥的孔架状结构，形成凝聚体、集粒体、团聚体空隙，使赤泥的比表面积较大，并且具有较大的相差和变化幅度，使赤泥的压缩性较高、抗剪强度较低。
在高温条件下，熟料将会生成不溶性矿物，形成赤泥中的矿物质，方解石、赤铁矿、针铁矿、β-硅酸二钙等硅酸盐和硅铝酸盐以及原矿中没有反应的矿物是组成赤泥矿物质的主要成分。
2.赤泥在建筑材料中的应用赤泥中含有大量的β-硅酸二钙和无定形硅铝酸盐，此类物质具有一定的水硬性，赤泥中的化学成分可以激发粉煤灰和矿渣的活性，使赤泥具有一定的凝固性能。
赤泥所具有的凝固性质能达到建筑材料力学性能的要求。
琉璃瓦生产工艺技术
琉璃瓦生产工艺技术琉璃瓦，又称琉璃瓦瓦，是一种传统的中国瓦屋顶材料。
它由红陶土制成，经过高温烧制后，再用彩色琉璃釉装饰而成。
这种瓦有着美丽的图案和色彩，不仅可以增加建筑物的艺术性，还具有防水、防火、保温效果。
以下将介绍琉璃瓦的生产工艺技术。
首先，琉璃瓦的制作材料是红陶土。
红陶土是一种富含铁氧化物的粘土，具有良好的塑性和抗压强度。
这种土壤首先需要经过粉碎和筛分，以获得所需的细度。
然后，在一定的比例下，将红陶土与水和混凝土掺合均匀，形成瓦的坯体。
接下来，将制作好的瓦坯放入专门的烧制窑中。
烧制过程需要严格控制炉温和烘烤时间。
在窑中的前期，炉温会逐渐提高，以去除瓦块中的水分。
然后，炉温会进一步升高，使瓦块中的结晶水分解，使其变为均匀的红色。
这个过程需要很长时间才能完成，通常需要几天到几十天。
当瓦坯经过高温烧制后，就可以进行琉璃釉的着色和装饰了。
不同颜色的釉料需要根据设计需求进行制备，然后可以用喷涂、刷涂等方式施加在瓦坯上。
施釉完成后，将瓦坯再次放入烧窑中进行釉烧，以使釉料与砖坯完全结合，形成漂亮的颜色和纹理。
最后，经过冷却处理后，琉璃瓦就可以进行整理和分类。
有些生产厂家会将瓦片进行整破处理，以增加其美观度和抗滑性能。
然后，经过仔细检查和筛选，将产品按照质量等级进行分类，以便满足不同需求。
总的来说，琉璃瓦的生产工艺是一个复杂而繁琐的过程。
制作瓦坯、烧制、涂釉和整理等环节都需要严格的操作和控制，以保证产品的质量和性能。
同时，瓦的设计和图案也需要注意考虑美感和实用性，并进行合理的配色和装饰，以满足人们对于美的需求。
琉璃瓦作为中国传统文化的重要组成部分，不仅在古代宫殿和寺庙中得到广泛使用，现在也广泛运用于各类建筑物中。
通过不断改进工艺技术，琉璃瓦在建筑装饰领域的应用得到了进一步扩大，既保护了传统文化遗产，又为现代建筑增添了独特的艺术魅力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
将研制的配方为赤泥 ： 粘土＝７： 坯料试块置于 ３ 电炉中， 在不同温度下作烧结试验， 测试结果见表 ４ 。
表３ 可 塑 性 度 测 试
３ ＃ １ ５ ４ ＃ ２ ０ ５ ＃ ２ ５ ６ ３ ０ ７ ＃ ３ ５ ８ ＃ ４ ０
表 １
赤泥主要化学成分 （ ）
８０ ５
９ ０ ０ ９． ４ ４ １ ． １０ ０ ０ ７３ ． ５ ３ ． １ ０ ０５ ５ ８ ． ６ ５ ． ３． ６ ９． ２
吸水率（ ） 烧成收缩（ ）
ｌ ． １５ ３４ ．
维普资讯
第 ４期
中的风化赤 泥 则基 本没 有 塑性 。而 堆存 的 未 暴露 于空气 中的赤泥 的塑性 指数 则在 １ Ｏ左右 。因此 ］ 为使坯料有 良好 的成 形性能 ， 配人适量 的粘土 。 需
１ １ ２ 粘 土 ． ．
配 人 的粘土 是 广 西 本地 粘 土 ， 土具 有 良好 粘
的塑性 。其 主要 化学 成 分见 表 ２ 。
维普资讯
第 ２ 卷 第 ４期 ９
２０ ０ ６年 ８月
山东 陶瓷
Ｓ ＡＮＤｏ ＮＧ Ｈ ＣＥＲＡＭ Ｉ ＣＳ
Ｖｏ ． ９ ＮＯ ４ １２ ．
Ａｕ ｇ． ２ ６ ００
・
经验 交流 ・
文章编号：０５ ０３ （０６０ — ００ ０ １０ — ６９２０ ）４ ０３ — ２
坯 料干燥 粉 碎一 配料一 球磨 一 陈腐一 真 空练
泥一 生 坯成 形一 干燥一 施 釉一 干燥 一烧 成 。
传统 的琉 璃 瓦均 为二 次 烧 成 ， 用 的 釉 料 为 使
生铅 釉 ， 生铅釉 的特点 是光 泽高 、 烧成 温度 低 。近 年 来 ， 了简 化 生产工 序 和降低 生产 成本 与 能耗 ， 为 多采用 一次烧 成 工艺 ， 为符 合琉 璃 瓦 的发 展需 要 ， 决 定采 用生 料 配 成 铅 釉 。另 一 方 面 ， 坯体 的 颜 色
收缩 加 大 ， 成 变 形 与 开 裂 。综 合 上 面 可 塑度 测 造 试、 坯体 的烧 结性 能及 考虑 尽量 加 大赤 泥 的用量 ， 坯 料 的配方 确定 为赤 泥 ： 土 一７： 。 粘 ３
３ 工 艺 流 程
主要 工 艺流程 如下 ：
２ 釉料
２ １ 釉 料的 配方 ．
出可塑 性 。 公 式 ： —Ａ×Ｆ。 Ｆ。 Ｐ １ ５ ／ 式 中 ： 一泥坯的可塑性 ， Ｐ Ａ一常数 １８ Ｆ。 ＿ ， 一压
弃物—— 赤泥制 备琉璃 瓦 。
１ 坯 用 原 料及配 方研 制
Ｊ
１ １ 坯 用原 料 ．
１ １ １ 赤 泥 ．．
缩 量为 １ 的应力 ， ＿ Ｏ Ｆ。 一压缩量为 ５ 的应力嘲 。 Ｏ 不 同配料 比的坯料 的可塑性 测试结 果见 表 ３ 。
样 品
１ ＃
２ ＃ １ ０
粘 土 含量 ５
可 塑 度 （ ０ ２ ３ ０ ２ ８ ０ ３ ３ ０ ３ ５ ０ ２ ８ ０ ２ ２ ． ４ ． ３ Ｒ）． ０ ． ５ ． ３ ． ０ ． ９ ． ９ ０ ２ ０ ２ ５ 结 特 性
１ １ ３ 坯 料 可 塑 性 的 测 试 ．．
可塑性 测试 原 理是 用粘 土或 坯 料在 工作 水分
下， 制成 一定 直径 的 圆柱体 样 品 ， 无侧 向支 持 的 在 条件 下 ， 沿轴 向 以一定 的速 度压 缩 ， 测定样 品在不
同压缩 状态 的压 应 力 与 应 变 量 的 关 系 曲线 ， 并求
关键 词 赤 泥 ； 琉璃 瓦 ； 塑性 ； 可 釉料
中图 分 类 号 ： Ｑ１ ４ ７ ＋７ Ｔ ７．６ ‘ 文献标识码 ： Ａ
关 。新 鲜赤 泥 的 塑性 指 数 为 １ 。但 暴 露 于 空气 ６
日 吾 Ｊ Ｉ
赤 泥是 氧化 铝 工业 生产 的废 弃 物 ， 由于 它 的 ｐ 值 很 高又含 有 氟化 物 属 于 有 害废 渣 。每 生 产 Ｈ １吨氧 化 铝 大 约 产 出 １ ０ １ ６ 赤 泥 ， ． ～ ．ｔ 大量 的赤 泥 由于没有 得 到利 用 ， 环 境 保 护 构 成 极 大 的 压 对 力 ， 人类 的生产 、 活造 成 直 接 或 间接 的影 响 。 对 生 国内外铝 工业 者 在 赤泥 的综 合 利 用 上 ， 行 了一 进 系列有 成 效 的 开 发 工 作 ， 中有 的 已 工 业 化ｎ 。 其 ］ 本 文将 研究 利用 广西平 果 铝业公 司产 生 的工 业废
利用赤泥 制备 琉璃 瓦
汪 文 凌
（ 林 工 学 院材 料 与 化 学 工 程 系 ， 林 ５ １０ ） 桂 桂 ４ ０ ４
摘
要 本 文利 用广西 平 果铝厂 产 出的 工业废 弃物—— 赤 泥制 备 琉 璃 瓦 ， 究琉 璃 瓦的坯 料 配 比 研
及 坯料 的可 塑性 ， 以及 釉料 的组 成 ， 为赤 泥的 开发 利 用开辟 一条新 途 径 。
１ １ ３ 坯料 的 烧结特 性 ．．
广 西平 果铝业 公 司拜 耳法 产 出的赤 泥主 要化
学 成分 见表 １ 。
赤泥 由于其 粒 度 细 、 软 ， 一 定 的 塑 性 ， 质 有 其 物理性 质 与粘 土 相似 ． 可替 代 粘 土 用 于 琉 璃 瓦 生
产 。但是 赤泥 的塑性 与其 堆存 时 间及 风化 程度 有
汪 文 凌 ： 用 赤 泥 制 备 琉璃 瓦 利
表 ５ 釉料的主要成分 Ｉ ）
３ １
１ ２ 坯料 配方 的确 定 ．
琉璃制 品一 般 为 挤 出 成 形 ， 要求 泥 料 有一 定 的可 塑性 及粘 结 性 能 ， 性 原 料用 量 过 少 会 影 响 塑
坯体 的挤 出 ， 塑性 原 料 用 量 过 多会 导 致 坯 体 的 但
